РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B450 Pro4 ASROCK

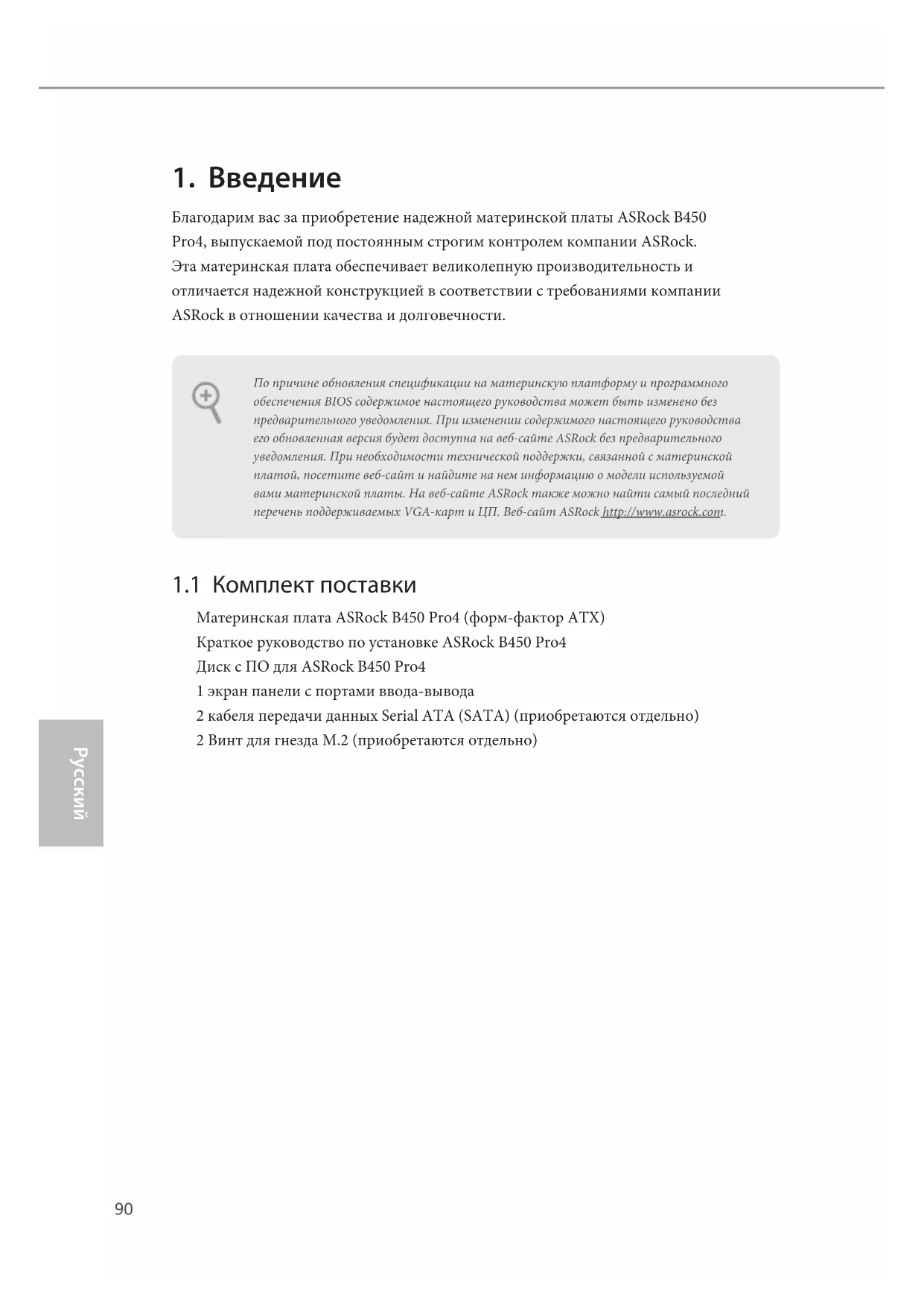

Благодарим вас за приобретение надежной материнской платы ASRock B450 Pro4, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

Краткое руководство по установке ASRock B450 Pro4

1 экран панели с портами ввода-вывода

2 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

2 Винт для гнезда M.2 (приобретаются отдельно) По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящего руководства может быть изменено без предварительного уведомления. При изменении содержимого настоящего руководства его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.B450 Pro4

1.2 Технические характеристики

Схема на основе твердотельных конденсаторов

Поддерживается водяное охлаждение, 105Вт (Pinnacle Ridge); Поддерживается водяное охлаждение, 95Вт (Summit Ridge); Поддерживается водяное охлаждение, 65Вт (Raven Ridge)

Двухканальная память DDR4

Процессоры AMD серии Ryzen (Pinnacle Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933/2667/2400/2133, ECC, non-ECC и Unbuered*

Процессоры AMD серии Ryzen (Summit Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933 (OC)/2667/2400/2133, ECC, non-ECC и Unbuered*

Процессоры AMD серии Ryzen (Raven Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933 (OC)/2667/2400/2133, non-ECC и Unbuered* *Для процессоров серии Ryzen (Raven Ridge) модуль памяти ECC поддерживается только процессорами PRO.

• Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)

• Максимальные поддерживаемые частоты DDR4 UDIMM см на стр. 23.

Максимальный объем ОЗУ: 64 Гб

Позолоченные (15мкм) контакты слотов DIMM92

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

• Если занят слот M2_1, отключается слот PCIE4.

Поддержка AMD Quad CrossFireX

** Этот режим поддерживается только при использовании ЦП серии Ryzen (Summit Ridge, Pinnacle Ridge и Raven Ridge). Графическая

Встроенный видеоадаптер AMD Radeon

серии Vega в процессорах APU серии Ryzen* *Фактическая поддержка зависит от процессора

DirectX 12, пиксельные шейдеры 5.0

Максимальный объем общей памяти: 2ГБ

Три видеовыхода: D-Sub, HDMI и DisplayPort 1.2

Поддержка работы с тремя мониторами

Поддерживается HDMI с максимальным разрешением до 4K x 2K (4096x2160) при частоте обновления 24 Гц (3840x2160 при 30Гц)

Поддерживается DisplayPort 1.2 с максимальным разрешением до 4K x 2K (4096x2160) при 60 Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI (необходим HDMI-совместимый монитор)

Поддерживается функция HDCP через порты HDMI и DisplayPort 1.2

Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порты HDMI и DisplayPort 1.2B450 Pro4

7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892) *Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

Поддержка Premium Blu-ray Audio

Защита от перепадов напряжения в электрической сети

Конденсаторы для аудиосистем ELNA LAN

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE Порты ввода-

1 порт PS/2 для мыши/клавиатуры

2 порта USB 2.0 (с защитой от электростатических

1 порт USB 3.1 Gen2 Type-A (10 Гбит/с) (с защитой от электростатических разрядов)

1 порт USB 3.1 Gen2 Type-C (10 Гбит/с) (с защитой от электростатических разрядов)

4 портов USB 3.1 Gen1 (с защитой от электростатических

1 порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость»)

Разъемы HD Audio: линейный вход / фронтальные АС / микрофон94

4 порта SATA3 со скоростью передачи данных 6,0Гбит/с, поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения».*

2 порта SATA3 6,0Гбит/с ASMedia ASM1061, поддержка функций NCQ, AHCI и «горячего подключения» замены

• Общие каналы M2_2, SATA3_3 и SATA3_4. Если используется один из них, остальные будут отключены.

1 слот Ultra M.2 (M2_1), поддерживает модуль M.2 PCI Express типа 2242/2260/2280 вплоть до Gen3 x4 (32Гбит/с) (с Summit Ridge, Raven Ridge и Pinnacle Ridge).**

1 слот M.2 (M2_2), поддерживает модуль M.2 SATA3 типа 2230/2242/2260/2280/22110 с пропускной способностью 6,0Гбит/с и модуль M.2 PCI Express до версии Gen3 x2 (16Гбит/с)** ** Если занят слот M2_1, отключается слот PCIE4. ** Поддерживаются в качестве загрузочных SSD-диски типа NVMe ** Поддерживается комплект ASRock U.2.

1 колодка светодиодного индикатора питания и корпусного динамика

1 колодка светодиодной RGB-подсветки

• Поддерживается светодиодная лента (максимум 12В/3А, суммарной мощностью до 36Вт).

1 колодка адресуемой светодиодной подсветки

• Поддерживается светодиодная лента (максимум 5В/3А, суммарной мощностью до 15Вт).

1 колодка для подключения светодиодной подсветки вентилятора AMD.

• Колодка для подключения светодиодной подсветки вентилятора AMD поддерживает светодиодные ленты мощностью не более 36 Ватт (3 А) и длиной до 2,5 м.

1 разъем для вентилятора охлаждения ЦП, 4-контактный

• Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

1 разъем для вентилятора или водяной помпы водяного охлаждения ЦП (4-контактный) (смарт-регулятор скорости вентилятора)

• Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2А (24Вт)

3 разъемы для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)

• Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2А (24Вт).B450 Pro4

• Для разъемов CPU_FAN2/WP, CHA_FAN1/WP, CHA_ FAN2/WP и CHA_FAN3/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

1 разъем питания АТХ, 24-контактный

1 разъем питания 12 В, 8-контактный

1 аудиоразъем для передней панели

2 колодки USB 2.0 (4 порта USB 2.0, с защитой от электростатических разрядов)

1 колодка USB 3.1 Gen1 (2 порта USB 3.1 Gen1) (с защитой от электростатических разрядов) Параметры BIOS

AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

Поддержка технологии «Plug and Play»

Совместимость с управлением энергопотреблением по ACPI 5.1

Поддержка функции JumperFree

Поддерживается SMBIOS 2.3.

Регулировка напряжений DRAM

Контроль температуры: ЦП; Материнская плата

Тахометр: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса

Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса

Регулировка скорости вращения: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса

Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore Операционные

Microso® Windows® 10 (64-разрядная) Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

• С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.96

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS (CLRCMOS2) (см. стр. 1, № 19) CLRCMOS2 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и накидной перемычкой замкните контакты разъема CLRCMOS2 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять накидную перемычку. 2-pin JumperB450 Pro4

1.4 Колодки и разъемы, расположенные на системной

(9-контактная, PANEL1) (см. стр. 1, № 16) GND

GND Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам. Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки- колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.98

Колодка светодиодного индикатора питания и динамика корпуса (7-контактная, SPK_PLED1) (см. стр. 1, № 15)

+5V DUMMY PLED+ PLED+ PLED- DUMMY SPEAKER Предназначена для подключения светодиодного индикатора питания и динамика корпуса. Разъемы Serial ATA3 (SATA3_1: см. стр.1,№ 9) (SATA3_2: см. стр. 1, № 8) (SATA3_3: см. стр. 1, № 13) (SATA3_4: см. стр.1,№ 14) (SATA3_A1: см. стр.1,№ 11) (SATA3_A2: см. стр.1,№ 12) Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.

• Общие каналы M2_2, SATA3_3 и SATA3_4. Если используется один из них, остальные будут

• Для минимизации времени загрузки используйте порты AMD SATA (SATA3_1~4) для самозагружаемых устройств. Колодки USB 2.0 (9-контактная, USB_1_2) (см. стр. 1, № 22) (9-контактная, USB_3_4) (см. стр. 1, № 21) DUMMY GND GND

На материнской плате имеется две колодки. Каждая колодка USB 2.0 поддерживает два

Колодка USB 3.1 Gen1 (19-контактная, USB3_5_6) (см. стр. 1, № 7)

IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SSTX+ GND IntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbus Vbus IntA_PA_SSRX-IntA_PA_SSRX+ GND IntA_PA_SSTX-IntA_PA_SSTX+ GND IntA_PA_D-IntA_PA_D+ На материнской плате имеется одна колодка. Каждая колодка USB 3.1 Gen1 поддерживает два

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не

E. Чтобы активировать передний микрофон, перейдите на вкладку Front- Mic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи). Аудиоколодка передней

(9-контактов, HD_AUDIO1) (см. стр. 1, № 26)

MIC_RETPRESENCE# GND

Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. Разъемы для корпусного вентилятора и вентилятора водяной

(4-контактный CHA_FAN1/WP) (см. стр.1,№ 27) (4-контактный CHA_FAN2/WP) (см. стр.1,№ 18) (4-контактный CHA_FAN3/WP) (см. стр.1,№ 17) GND CHA_FAN_SPEEDFA N_SPEED_CONTROLFAN_VOLTAGE

Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению. Разъем вентилятора охлаждения процессора (4-контакта, CPU_FAN1) (см. стр.1,№ 5) GND FAN_VOLTAGE

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.100

Разъем для вентилятора ЦП и вентилятора водяной помпы. (4-контактный CPU_ FAN2/WP) (см. стр.1,№ 4) GND FAN_VOLTAGE

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. Разъем питания АТХ (24-контакта, ATXPWR1) (см. стр. 1, № 6)

Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В (8-контактов, ATX12V1) (см. стр. 1, № 1)

Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.

последовательного порта (9-контактная, COM1) (см. стр. 1, № 23)

CCTS#1RRTS#1DDSR#1DDTR#1RRXD1

GND TTXD1DDCD#1 RRI#1 Колодка COM1 поддерживает подключение модуля последовательного порта. Колодка ТРМ (17-контактов, TPMS1) (см. стр. 1, № 25)

Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.B450 Pro4

Колодка светодиодной RGB-подсветки (4-контактная, RGB_LED1) (см. стр. 1, № 24) 12V GRB

Колодка светодиодной RGB-подсветки служит для подключения удлинительного кабеля светодиодной RGB- подсветки, которая позволяет реализовать различные световые эффекты. Внимание! Категорически запрещается подключать кабель светодиодной RGB-подсветки с нарушением полярности, так как это может привести к его повреждению.

• Дополнительные сведения об использовании этих двух колодок см. на стр.39. Колодка для подключения светодиодной подсветки вентилятора AMD. (4-контактная, AMD_FAN_LED1) (см. стр. 1, № 3) 12V GRB

Колодка для подключения светодиодной подсветки вентилятора AMD служит для подключения удлинительного кабеля светодиодной RGB-подсветки, который поставляется с кулером AMD. Подключив этот кабель, можно различные световые эффекты.

Категорически запрещается подключать кабель светодиодной подсветки вентилятора с нарушением полярности, так как это может привести к его повреждению. колодка адресуемой светодиодной подсветки (3 контакта, ADDR_LED1) (см. стр. 1, № 20) VOUT DO_ADDR GND

Эта колодка служит для подключения удлинительного

светодиодной подсветки, которая позволяет реализовать различные световые

Категорически запрещается подключать кабель адресуемой светодиодной подсветки с нарушением полярности, так как это может привести к его повреждению.
