사용 설명서 B450 Pro4 ASROCK

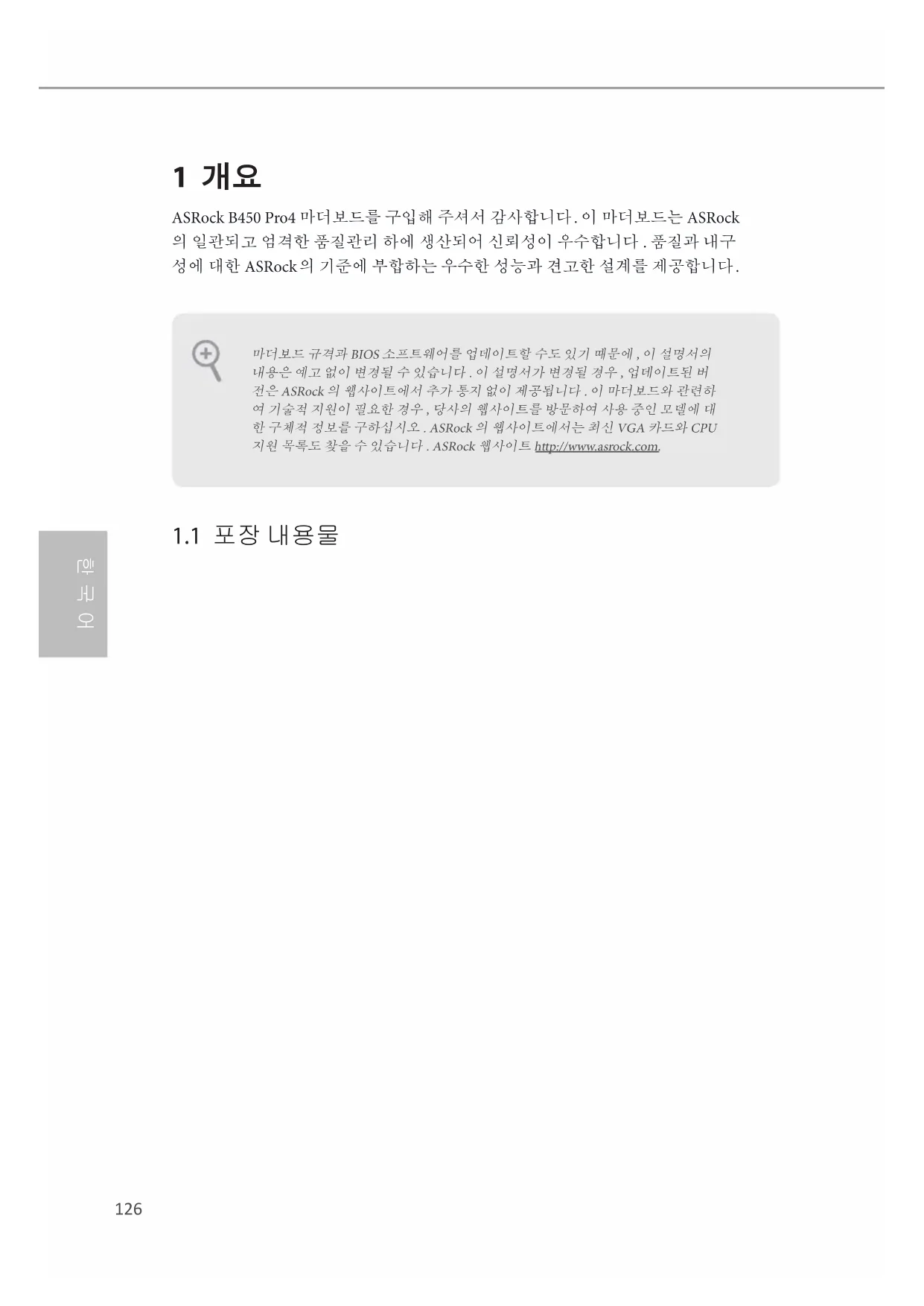

1 개요 ASRock B450 Pro4 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내구 성에 대한 ASRock의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 .

• ASRock B450 Pro4 마더보드 (ATX 폼 팩터 )

• ASRock B450 Pro4 간편 설치 안내서

• ASRock B450 Pro4 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

• M.2 소켓용 나사 2 개 ( 선택 품목 ) 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 설명서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버 전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하 여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대 한 구체적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.B450 Pro4

• 105W 워터 쿨링 (Pinnacle Ridge) 지원 , 95W 워터 쿨링 (Summit Ridge) 지원 , 65W 워터 쿨링 (Raven Ridge) 지원

• AMD Ryzen 시리즈 CPU(Pinnacle Ridge) 는 DDR4

3200+(OC)/2933/2667/2400/2133 ECC 및 비 ECC, 비버퍼링 메

• AMD Ryzen 시리즈 CPU(Summit Ridge) 는 DDR4

• AMD Ryzen 시리즈 CPU(Raven Ridge) 는 DDR4

3200+(OC)/2933 (OC)/2667/2400/2133 비 ECC, 비버퍼링 메모

• Ryzen Series CPU(Raven Ridge) 의 경우 , ECC 는 PRO CPU 에서

• 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)

• DDR4 UDIMM 최대 주파수 지원은 23페이지를 참조하십시오 .

• 시스템 메모리 최대 용량 : 64GB

AMD Ryzen 시리즈 CPU(Summit Ridge 및 Pinnacle Ridge)

• PCI Express 3.0 x16 슬롯 2 개 (PCIE2:x16 모드 , PCIE4:x4 모

AMD Ryzen 시리즈 CPU(Raven Ridge)

• PCI Express 3.0 x16 슬롯 2 개 (PCIE2:x8 모드 , PCIE4:x4 모드 )*

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• M2_1 이 사용 중일 경우 , PCIE4 가 비활성화됩니다 .

• PCI Express 2.0 x1 슬롯 4 개

** 이 기능은 Ryzen 시리즈 CPU( 예 : Summit Ridge, Pinnacle Ridge, Raven Ridge) 에서만 지원됩니다 .

• Ryzen Series APU 의 통합형 AMD Radeon

• 실제 지원은 CPU 에 따라 다를 수 있음

그래픽 출력 옵션 세 개 : D-Sub, HDMI 및 DisplayPort 1.2

• HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz)

DisplayPort 1.2 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 60Hz)

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 )

HDCP(HDMI 및 DisplayPort 1.2 포트 포함 ) 지원

HDMI 및 DisplayPort 1.2 포트를 이용한 4K Ultra HD(UHD)재생 지원

• 7.1 CH HD 오디오 콘텐츠 보호를 이용한 지원 (Realtek ALC892 오디오 코덱 )

• 7.1 CH HD 오디오를 구성하려면 HD 전면 패널 오디오 모듈을 사용하고 다채널 오디오 기능을 오디오 드라이버로 활성화해야

• PS/2 마우스 / 키보드 포트 1 개

• USB 2.0 포트 2 개 (ESD 보호 지원 )

• USB 3.1 Gen2 타입 A 포트 1 개 (10 Gb/s) (ESD 보호 지원 )

• USB 3.1 Gen2 타입 C 포트 1 개 (10 Gb/s) (ESD 보호 지원 )

• USB 3.1 Gen1 포트 4 개 (ESD 보호 지원 )

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 라인 입력 / 전면 스피커 / 마이크

• SATA3 6.0 Gb/s 커넥터 4 개가 RAID(RAID 0, RAID 1 및 RAID 10), NCQ, AHCI 및 핫 플러그를 지원합니다 .*

• ASMedia ASM1061 에 의한 SATA3 6.0 Gb/s 커넥터 2 개 , NCQ, AHCI 및 핫 플러그 지원

• M2_2, SATA3_3 및 SATA3_4 가 레인을 공유합니다 . 이들 중 하 나가 사용 중인 경우 , 나머지가 비활성화됩니다 .

• Ultra M.2 Socket (M2_1) 1 개 , M 키 타입 2242/2260/2280 M.2 PCI Express 모듈 Gen3(32 Gb/s) 최대 4 개 (Summit Ridge, Raven Ridge, Pinnacle Ridge 의 경우 )**

• M.2 소켓 (M2_2) 1 개 , M 키 타입 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈을 2 개 (16 Gb/s) 까지 지원 ** ** M2_1 이 사용 중일 경우 , PCIE4 가 비활성화됩니다 . ** NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 ** ASRock U.2 키트 지원130

• 전체 최대 12V/3A, 36W LED 스트립 지원

• 주소 지정 가능한 LED 헤더 1 개

• 전체 최대 5V/3A, 15W LED 스트립 지원

• AMD 팬 LED 헤더는 최대 부하 3A(36W) 및 최대 길이 2.5M 의 LED 스트립을 지원합니다 .

• CPU 팬 커넥터 (4 핀 ) 1 개

• CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원

• CPU/ 워터 펌프 팬 커넥터 (4 핀 ) 1 개 ( 스마트 팬 속도 제어 )

• CPU/ 워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 쿨러

• 섀시 / 워터 펌프 팬 커넥터 (4 핀 ) 3 개 ( 스마트 팬 속도 제어 )

• 섀시 / 워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 쿨러

• 3 핀 또는 4 핀 팬이 사용 중인 경우 , CPU_FAN2/WP, CHA_ FAN1/WP, CHA_FAN2/WP 과 CHA_FAN3/WP 가 자동으로 감지

• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 ) (ESD 보호 지원 )

• USB 3.1 Gen1 헤더 1 개 (USB 3.1 Gen1 포트 2 개 지원 ) (ESD

• 다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• ACPI 5.1 준수 웨이크 업 이벤트

• DRAM 전압 다중 조정B450 Pro4

• 팬 타코미터 : CPU, CPU/ 워터 펌프 , 섀시 / 워터 펌프 팬

• 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동 조절 ): CPU, CPU/ 워터 펌프 , 섀시 / 워터 펌프 팬

• 팬 다중 속도 제어 : CPU, CPU/ 워터 펌프 , 섀시 / 워터 펌프

• Microso® Windows® 10 64- 비트

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지 어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용 자 스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생 할 수 있는 손상에 대해서 책임이 없습니다 .132

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRCMOS2) (1 페이지 , 19 번 항목 참조 ) CLRCMOS2 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스템 파 라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공 급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS2 의 핀 들을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하 지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스 템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니 다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프로파일이 지워집니다 . CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오 . 2-pin JumperB450 Pro4

(9 핀 PANEL1) (1 페이지 , 16 번 항목 참

GND 섀시의 전원 스위치 , 리셋 스 위치 , 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤 더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음 극 핀을 기록합니다 . PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄 는 방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작 을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는

LED 가 켜져 있습니다 . 시스템이 S3 대기 상태에 있을 때는 LED 가 계속 깜박입니

다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있

HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이 터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위 치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있 습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정 확히 일치하는지 확인합니다 . 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌 우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으 로 손상됩니다 .134

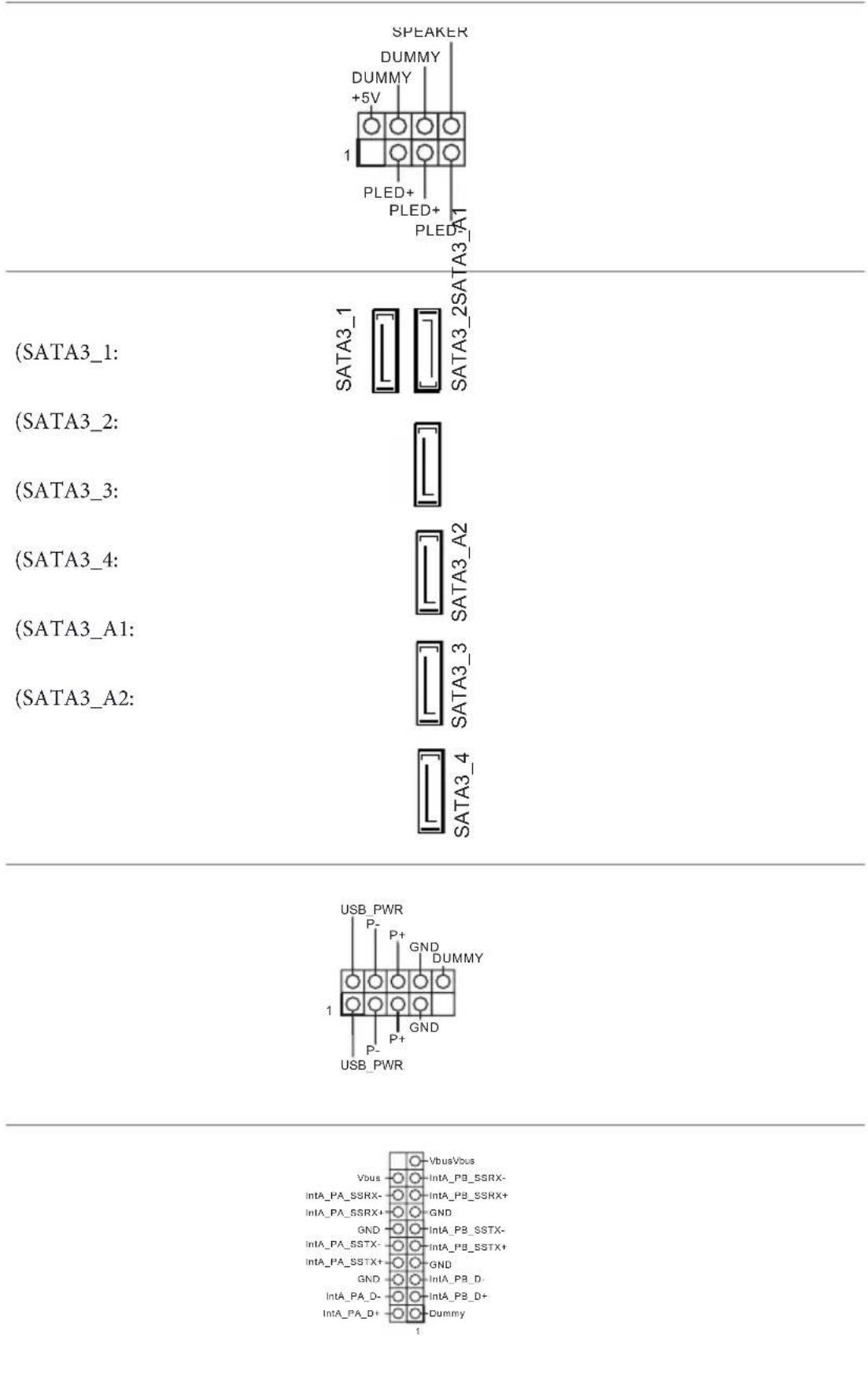

전원 LED 및 스피커 헤더 (7 핀 SPK_PLED1) (1 페이지 , 15 번 항목 참

+5V DUMMY PLED+ PLED+ PLED- DUMMY SPEAKER 섀시 전원 LED 와 섀시 스피 커를 이 헤더에 연결하십시

시리얼 ATA3 커넥터 (SATA3_1: 1페이지 , 9번 항목 참조 ) (SATA3_2: 1페이지 , 8번 항목 참조 ) (SATA3_3: 1 페이지 , 13 번 항목 참

(SATA3_4: 1 페이지 , 14 번 항목 참

(SATA3_A1: 1 페이지 , 11 번 항목 참

(SATA3_A2: 1 페이지 , 12 번 항목 참

이들 6 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속 도를 제공하는 내부 저장 장 치용 SATA 데이터 케이블을

• M2_2, SATA3_3 및 SATA3_4 가 레인을 공유합니다 . 이들 중 하나가 사용 중인 경우 , 나 머지가 비활성화됩니다 .

• 부팅 시간을 최소화하 려면 , AMD SATA 포트 (SATA3_1~4) 를 부팅용 장치

USB 2.0 헤더 (9 핀 USB_1_2) (1 페이지 , 22 번 항목 참

(9 핀 USB_3_4) (1 페이지 , 21 번 항목 참

이 마더보드에는 헤더 두 개 가 있습니다 . 각 USB 2.0 헤더 는 포트 두 개를 지원할 수 있

USB 3.1 Gen1 헤더 (19 핀 USB3_5_6) (1 페이지 , 7 번 항목 참

IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SSTX+ GND IntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbus Vbus IntA_PA_SSRX-IntA_PA_SSRX+ GND IntA_PA_SSTX-IntA_PA_SSTX+ GND IntA_PA_D-IntA_PA_D+ 이 마더보드에는 하나의 헤 더가 있습니다 . 각 USB 3.1 Gen1 헤더는 포트 두 개를 지 원할 수 있습니다 . SATA3_1

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이 어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 .

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 : A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합

C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Recording Volume( 녹음 볼륨 )”을 조정합니다 . 전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지 , 26 번 항목 참

이 헤더는 오디오 장치를 전 면 오디오 패널에 연결하는

(4 핀 CHA_FAN1/WP) (1 페이지 , 27 번 항목 참

(4 핀 CHA_FAN2/WP) (1 페이지 , 18 번 항목 참

(4 핀 CHA_FAN3/WP) (1 페이지 , 17 번 항목 참

팬 케이블을 팬 커넥터에 연 결하고 검은색 와이어를 접 지핀에 연결하십시오 . CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 5 번 항목 참

이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커넥터가 탑재 되어 있습니다 . 3 핀 CPU 팬 을 연결하려는 경우 핀 1-3 에 연결하십시오 .136

(4 핀 CPU_FAN2/WP) (1 페이지 , 4 번 항목 참

이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커넥터가 탑재 되어 있습니다 . 3 핀 CPU 팬 을 연결하려는 경우 핀 1-3 에

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 6 번 항목 참

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있 습니다 . 20 핀 ATX 전원공급 장치를 사용하려면 핀 1 과 핀 13 을 따라 연결하십시오 . ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지 , 1 번 항목 참

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 . 4 핀 ATX 전원공 급장치를 사용하려면 핀 1 과 핀 5 을 따라 연결하십시오 .

(9 핀 COM1) (1 페이지 , 23 번 항목 참

GND TTXD1DDCD#1 RRI#1 이 COM1 헤더는 시리얼 포 트 모듈을 지원합니다 . TPM 헤더 (17 핀 TPMS1) (1 페이지 , 25 번 항목 참

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터 를 안전하게 보관할 수 있 는 TPM(Trusted Platform Module) 시스템을 지원합니 다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신 원을 보호하며 플랫폼 무결 성을 유지합니다 .B450 Pro4

RGB LED 헤더 (4 핀 RGB_LED1) (1 페이지 , 24 번 항목 참

조명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연 결하는 데 사용됩니다 . 주의 : RGB LED 케이블을 잘못 된 방향으로 설치하지 마십시 오 . 그럴 않을 경우 케이블이 손 상될 수 있습니다 .

• 이 두 가지 헤더에 대한 추 가 지침은 39 페이지를 참조

AMD 팬 LED 헤더 (4 핀 AMD_FAN_LED1) (1 페이지 , 3 번 항목 참

열판과 함께 제공되는 RGB LED 연장 케이블을 연결하 는 데 사용됩니다 . 케이블 연 결에서 사용자는 다양한 LED 조명 효과를 선택할 수 있습

팬 LED 케이블을 잘못된 방향으로 설치하지 마십시오 . 그럴 않을 경우 케이블이 손상

(3 핀 ADDR_LED1) (1 페이지 , 20 번 항목 참

이 헤더는 사용자가 다양한 LED 조명 효과에서 선택할 수 있는

LED 연장 케 이블을 연결하는 데 사용됩니

주소 지정 가능한 LED 케 이블을 잘못된 방향으로 설치하 지 마십시오 . 그럴 경우 케이블 이 손상될 수 있습니다 .

• 이 헤더에 대한 추가 지침은 40 페이지를 참조하십시오 .138
