MANUAL DE UTILIZADOR B450 Pro4 ASROCK

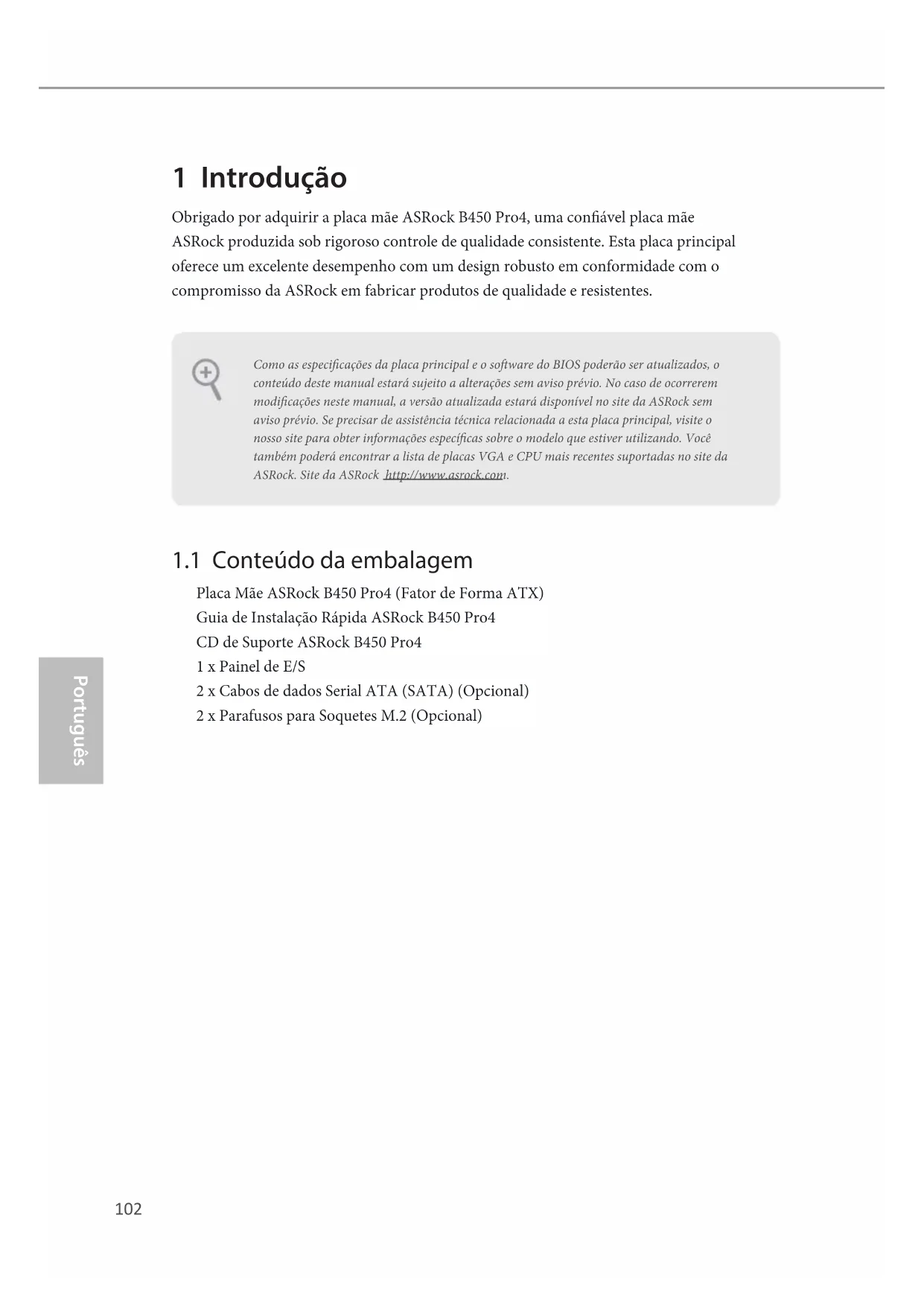

Obrigado por adquirir a placamãe ASRock B450 Pro4, uma confiavel placamãe ASRock produzida sob rigoroso controle de qualidade consistente.Esta placaprincipal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produits de qualidade e resistentes.

Como as espécografies da placá principal e o software do BIOS poderão ser atualizados, o conteúdo这是我 manual está sujeito à alterações sem食欲 prévio. No caso de ocorroém modificações;nestemanual,aversaoactualizadaestaradisponívelnosite daASRocksem食欲 prévio.Se precisar de assistência Tecnica relacionada a esta placá principal,visite o meu site para obter informações espécicas sobre o modelo que estiverutilizando.Você)? é)? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? é? Agora, não me quise me dar agradeamento, mas eu me lembrasse comigo agradeamento. O que me querou fazer, me quise me dar.

1.1 Conteudo da embalagem

Placa Mae ASRock B450 Pro4 (Fator de Forma ATX)

Guia de Instalação Rápida ASRock B450 Pro4

CD de Suporte ASRock B450 Pro4

1 x Paine de E/S
2x Cabos de dados Serial ATA (SATA) (Optional)
2 x Parafusos para Soquetes M.2 (Optional)

1.2 Especificações

Plataforma	Formato ATX Design de condensador=sólo
CPU	Soquete AMD AM4 Digi Power design Design com 9 fases de alimentação SuportA 105W Water Cooling (Pinnacle Ridge); Suporta 95W Water Cooling (Summit Ridge); Suporta 65W Water Cooling (Raven Ridge)
Chipset	AMD Promontory B450
Memória	Tecnologia de memória DDR4 de dois canais 4 x Slots DIMM DDR4 CPUs série AMD (Pinnacle Ridge) suporta DDR4 3200+(OC)/2933/2667/2400/2133 ECC & não-ECC, memória un-buffered* CPUs série AMD (Summit Ridge) suporta DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC & não ECC, memória un-buffered* CPUs série AMD (Raven Ridge) suporta DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 não ECC, memória un-buffered* * Para CPUs série Ryzen (Raven Ridge), ECCsole suportado com CPUs PRO. * Por favor, consulta a lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) * Por favor consulta a págrina 23 para suporte de frequência máxima DDR4 UDIMM. Capacidade maior da memória doSYSTEM: 64GB Contato em Ouro 15μ nos slots DIMM

Slot de expansão

CPUs AMD Série Ryzen (Summit Ridge e Pinnacle Ridge)

2 x Slots PCI Express 3.0 x16 (PCIE2: modulo x16; PCIE4: modulo x4)*

CPUs AMD Série Ryzen (Raven Ridge)

2 x Slots PCI Express 3.0 x16 (PCIE2: modulo x8; PCIE4: modulo x4)*

• Suporta NVMe SSD nos discos de inicialização

• Se M2_1 estiver occupied, PCIE4 sera desativado.

4 x Slots PCI Express 2.0 x1

Suporta AMD Quad CrossFireXTM e CrossFireXTM**

** Este recursosole suportado com CPUs da série Ryzen (cimeira Ridge, Ridge Pinnacle e Raven Ridge).

Gráficos

AMD RadeonTM Integrado Serie Vega Gréricas na Série Ryzen APU*

• Suporte atual pode vairar por CPU

DirectX 12, Pixel Shader 5.0

Memória compartilhada Tmaxa de 2GB

Três opções de sinaça de graficos: D-Sub, HDMI e DisplayPort

Suporta configuraçao com tres monitores

Suporta HDMI com resolucao max. até 4K x 2K (4096x2160)

Suporta D-Sub com resolutione maxima de até 1920x1200 @ 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI

(E necessário um monitor compatível com HDMI)

Suporta reproducao HD Ultra (UHD) 4K com portas

Audio

Áudio HD de 7.1 canais com proteção de conteudo (Codec de audio Realtek ALC892)
ra configurar Áudio 7.1 CH HD, é necessário usar um modulo录音 de paine frontal HD e habilhar o recurso de录音 multi-al peso driver de录音.
Suporte录音 Blu-ray superior
Suporta Proteção de Sobretensão
Fones de Áudio ELNA

LAN

LAN Gigabit 10/100/1000 Mb/s PCIE x1
Realtek RTL8111H
Suporta Wake-On-LAN
Oferece Suporte à Proteção de Relâmpago/ESD
Suporta Energy Efficient Ethernet 802.3az
Suporta PXE

* M2_2, SATA3_3 e SATA3_4 compartilham vias. Se qualquer um
deles estiver em uso, os outros seront desativados. 1 x Soquete Ultra M.2 (M2_1), suporta Tecla M Key tipo 2242/2260/2280 M.2 PCI Express modulo até Gen3 x4 (32 Gb/s) (com Summit Ridge, Raven Ridge e Pinnacle Ridge)** 1 x soquete M.2 (M2_2), suporta chave M tipo 2230/2242/2260/2280/22110 modulo M.2 SATA3 6,0 Gb/s e modulo M.2 PCI Express até Gen3 x2 (16 Gb/s)**
Se M2_1 estiver occupancy, PCIE4 sera desativado.
Suporta NVMe SSD como discos de inicialização
** Suporta Kit ASRock U.2

Conector

1 x Suporte porta COM
1 x Plataforma TPM
1 x LED de alimentacao e Cabeçote de Autofalante
1 x Cabeçote de LED RGB

• Suporta no total até 12V/3A, Tira de LED de 36W 1 x Plataforma de LED Ajustável
• Suporta no total até 5V/3A, Tira de LED de 15W 1 x Cabeçote de LED Fan AMD
  * O所提供e de LED do ventilador AMD所提供e tiras de LED de
  carga maxima de 3A (36W) e comprimento ate 2,5M. 1 x Conector da ventoinha da CPU (4 pinos)
• O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentacao Tmaxa 1A do ventilador (12W).

• O Ventilador de CPU/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.
  3 x Conectores de Ventilador de Chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente)
• O Ventilador de Chassi/Ventilador da Bomba de Água suporto ventilador de refrigerador a agua de 2A máximo (24W) potência do ventilador.

	* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_FAN3/WP podem detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso. 1 x Conector alimentação ATX 24 pinos 1 x Conector de energia 8-pinos 12V 1 x Conector de录音 do painel frontal 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD) 1 x Plataforma USB 3.1 Gen1 (Suporta 2 portas USB 3.1 Gen1) (Suporta Proteção ESD)
Funções da BIOS	AMI Legal UEFI BIOS com suporte multilingue GUI Suporta “Plug and Play” ACPI 5.1 compatível com eventos de despertar Suporta jumperfree Suporte SMBIOS 2.3 Multi-ajuste de Voltagem da DRAM
Monitor de Hardware	Sensor de Temperatura: CPU, Placa maior Tacómetro da ventoinha: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de água Ventoinha Silenciosa (Auto ajusta velocidade da ventoinha do chassis pela temperatura da CPU): CPU, CPU/Bomba de agua, Chassis/Ventoinhas da bomba de água Controle multi-veloculdade da ventoinha: CPU, CPU/Bomba de água, Chassis/Ventoinhas da bomba de agua Monitoramento da tensão: +12V, +5V, +3,3V, Vcore
SO	Microsoft® Windows® 10 64-bit
Certificações	FCC, CE Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

• Para obter informações detailhadas sobre o produits, por favor, visite o,isso site: http://www.asrock.com

Por favor,observe que existe umCERTORicoenvolvendooverclocking,incluindo oajuste das definiçõesnaBIOS,aaplicaçãode Tecnologia Untied Overclockingouautilizaçãodeferramentasdeoverclockingdeterceiros,Ooverclockingpoderaafetar aestadidade dosystemaoumesomocausardanos nos componentes edispositivosdo seuSYSTEMA.Eledeveserrealizzatopor suacontaereisco.Nanosnsresponsabilizamos porpossivelandsanoscausadospelooverclocking.

1.3 Configuração dos jumpers

A imagem abaixo minha como os jumpers são configurados. quando a tampa do jumper é colocada nos pinos, o jumperé "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumperé "Aberto".

Short

Open

2-pin Jumper

Apagar o Jumper CMOS

(CLRCMOS2)

(ver p.1, N.° 19)

CLRCMOS2 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros doSYSTEMA nos values predefinidos, desluge o computador e despatche a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto dos pinos no CLRCMOS2 por 5 segundos. No entanto, não apague o CMOS logo às alterado a atualização da BIOS. Se você precise apagar o CMOS logo às alterado a atualização da BIOS,deerá primeiro.iniciar oSYSTEMA e voltar a encerrá-lo antes de apagar o CMOS. Por favor,observe que a senha, data, hora e perfil padrão do usuario são apagados so se a bateria CMOS for removida. Por favor, não se esqueça deutar a tampa do jumper(before de apagar o CMOS.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NAO são jumpers. NAO coloque tampas de jumpers sobre estas terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placā-mãe.

Suporte do paine de
sistema

(PAINEL1 de 9 pinos)

(ver p.1, N.° 16)

Ligue o botao de alimentacao, o botao de reinicialização e o指示or do estado do systemaino chassi deste suporte, deacordo com a descrição abaixo.Observe os pinos positivos enegativos antes de conectar oscabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no poinl frontal do chassi. Você pode configurar a forma para deslagir o seuSYSTEMA atraves do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botao de reinicialização no pailen frontal do chassi. Pressione o botao de reinicialização para reinecer o computador, se ele congela e falha ao realizar um reinicio normal.

PLED (LED de alimentação doSYSTEMA):

Conecte o indicator do estado da alimentacao no pailen frontal do chassi. O LED ficar aceso quando oSYSTEMA estiver em funcaoamento. O LED ficar a piscando quando o systema estiver nos Estados de suspensao S3. O LED ficar desligado quando o systema estiver no estado de suspensao S4 ou desligado (S5).

HDLED (LED de atividade do disco rigo):

Conecte o LED de atividade do disco rigo no pailen frontal do chassi. O LED ficar aceso quando o disco rigo estiver lendo ou registrar dados.

O design do pailen frontal pode variar dependendo do chassi. Um modulo de pailen frontal consiste principalmente em um botao de alimentacao, um botao de reinicialização, um LED de alimentação, um LED de atividade do disco rigo, um alto-falante, etc. Ao conectar seu modulo de pailen frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

LED de alimentação e Cabeçete de Autofalante (SPK_PLED1 de 7 pinos) (vei p.1, N° 15)	SPEAKER DUMMY +5V 1 PLED+ PLED+A	Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.
Conectores série ATA3 (SATA3_1: ver p.1, N° 9) (SATA3_2: ver p.1, N° 8) (SATA3_3: ver p.1, N° 13) (SATA3_4: ver p.1, N° 14) (SATA3_A1: ver p.1, N° 11) (SATA3_A2: ver p.1, N° 12)	SATA3_1 SATA3_2 SATAT3_3 SATAT3_4 SATAT3_5 SATAT3_6 SATAT3_7	Estes seis connectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transforência de dados de até 6,0 Gb/s. * M2_2, SATA3_3 e SATA3_4 compartilham vias. Se qualquer um deles estiver em uso, os outros serão desativados. * Para minimizar o tempo de inicialização, use portas AMD SATA (SATA3_1~4) para os seus dispositivos inicializaveis.
Suporte USB 2.0 (USB_1_2 de 9 pinos) (vei p.1, N° 22) (USB_3_4 de 9 pinos) (vei p.1, N° 21)	USB_PWR P GND DUMMY 1 P GND P USB_PWR	Hádoes cabeçotes esta plac- mãe. Cada suporte USB 2.0 pode suportar das portas.
Suporte USB 3.1 Gen1 (USB3_5_6 de 19 pinos) (vei p.1, N° 7)	VbusVbus Inta_PA_SSRX- Inta_PA_SSRX+ Inta_PA_SSRX+ GND Inta_PA_SSTX- Inta_PA_SSTX+ Inta_PA_SSTX+ GND Inta_PA_D- Inta_PA_D+ Inta_PA_D+ Dummy	Há um cabeçote esta plac- mãe. Cada suporte USB 3.1 Genl pode suportar das portas.

Suporte de audio do pail frontal (HD AUDIO1 de 9 pinos) (ver p.1, N.° 26)

Este suporte destinata-se a conexao dos dispositivos de audio no paine de audio frontal.

1. O Audio de alla definição suporta Sensor de Adaptador, mas o fio do pailen no chassi deverá suportar HDA para funcional corretemente. Por favor, siga as instruções no nossomanual e no manual do chassi para instalar o seuSYSTEMA.
2. Se utilizes um pailen de audio AC'97, instale-o no terminal de audio do pailen frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligaçao Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de audio HD. Você não precisa liga-los ao painel de audio AC'97.
E. Para ativar o microfone frontal, vá à guía "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Por favor, conecte os cabos do ventilador aos connectores do ventilador e corresponda o fio preto no pino terra.

Conector da Ventoinha da CPU

Esta placamãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de Ventoinha de
CPU / Ventilador de Água
(CPU_FAN2/WP de 4
pinos)
(very p.1, N.° 4)

Esta placamãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de alimentacao ATX (ATXPWR1 de 24 pinos) (ver p.1, N.6)

Esta placā-mãe inclui um conector de alimentação ATX de 24 pinos. Para usar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Conector de alimentacao de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.° 1)

Esta placā-mae inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizear uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.°23)

Este suporte COM1 receive um modulo da porta serial.

Cabeçode LED RGB (RGB_LED1 de 4 pinos) (verb p.1, N.° 24)	1 12VG R B	Cabeçode RGB LED é usado para connectar o cabo de extensão de LED RGB que permit aos usuários escolhernessente váticos efeitos de illuminação LED. Atença: Nunca instale o cabo RGB LED na orientação errada; caso contrário, o cabo pode ser danificado. *Consulte a págnia 39 para mais instruções sobre这只是 das cabecotes.
Cabeçode LED FAN AMD (AMD_FAN_LED1 de 4 pinos) (verb p.1, N.° 3)	1 12VG R B	Cabeçode LED FAN AMD é usado para connectar o cabo de extensão de LED RGB que vem com dissipador de calor AMD. A conexão de cabo permit aos usuários escolher entre vátios efeitos de illuminação de LED. Atença: Nunca instale o cabo FAN LED na orientação errada; caso contrário, o cabo pode ser danificado.
Plataforma de LED Ajustavel (ADDR_LED1 3 pinos) (verb p.1, N.° 20)	1 12G DND DO_ADDR VOUT	Esta plataforma é usada para connectar cabo de extensão Ajustavel de LED que permit aos usuários escolher entre vátios efeitos de illuminação de LED. Atença: Nunca instale o cabo de LED Ajustavel na orientação errada, caso contrário o cabo pode ser danificado. * Consulte a págnia 40 para obter mais informações sobre esta plata-forma.
