用户手册 B450 Pro4 ASROCK

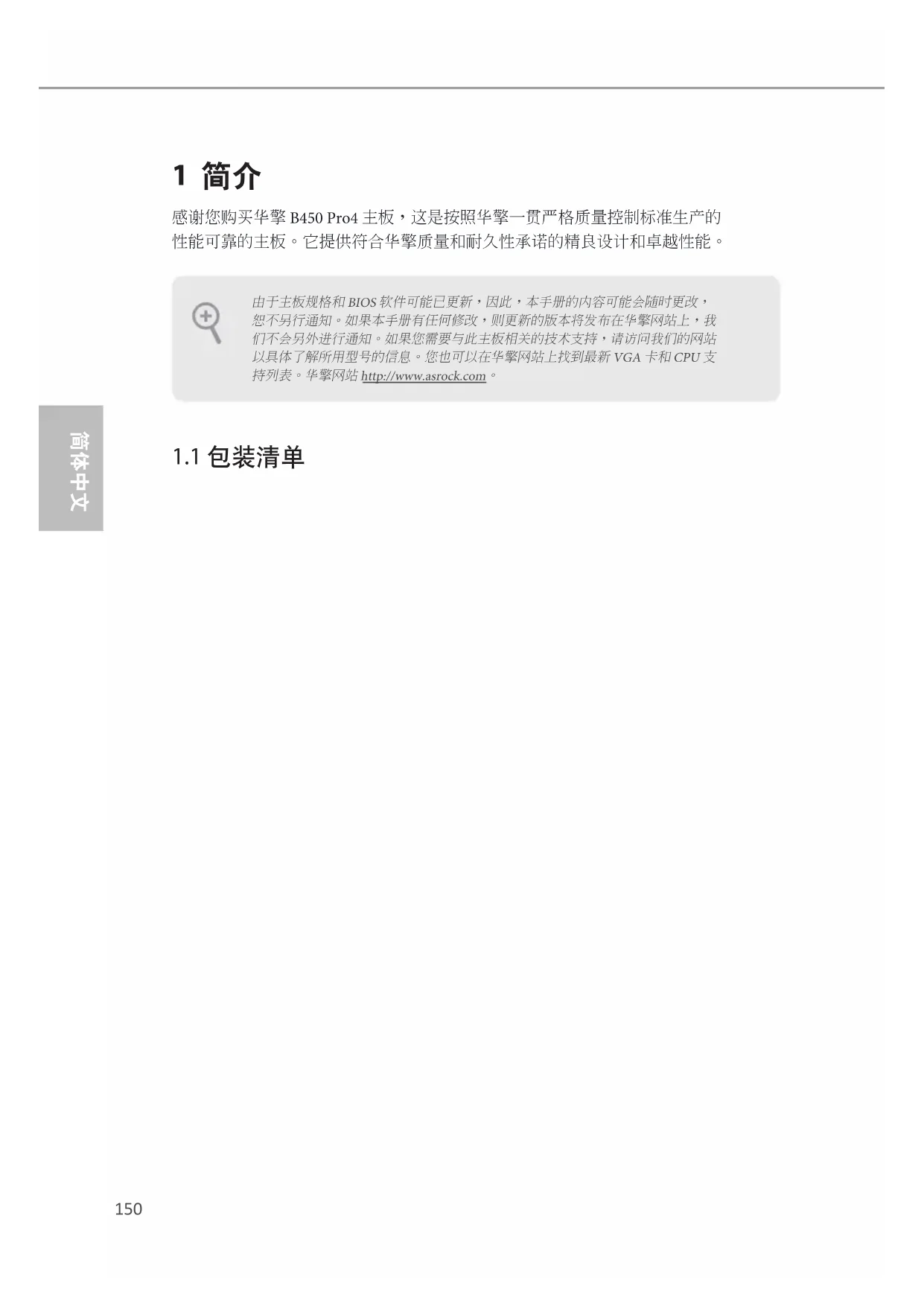

1 简介 感谢您购买华擎 B450 Pro4 主板，这是按照华擎一贯严格质量控制标准生产的 性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

• 华擎 B450 Pro4 主板（ATX 规格尺寸）

• 2 x 串行 ATA (SATA) 数据线（选购）

• 2 x 螺丝（供 M.2 插座使用）（选购） 由于主板规格和 BIOS 软件可能已更新，因此，本手册的内容可能会随时更改，恕不另行通知。如果本手册有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。B450 Pro4

• 支持 105W 水冷散热 (Pinnacle Ridge)；支持 95W 水冷散热 (Summit Ridge)；支持 65W 水冷散热 (Raven Ridge)

• AMD Ryzen 系列 CPU (Pinnacle Ridge) 支持 DDR4

• AMD Ryzen 系列 CPU (Summit Ridge) 支持 DDR4

• AMD Ryzen 系列 CPU (Raven Ridge) 支持 DDR4

• 对于 Ryzen 系列 CPU (Raven Ridge)，仅 PRO CPU 支持 ECC。

• 请参阅华擎网站上的 Memory Support List（内存支持列表） 了解详情。(http://www.asrock.com/)

• 请参考第 23 页了解 DDR4 UDIMM 最大支持频率。

AMD Ryzen 系列 CPU (Summit Ridge 和 Pinnacle Ridge)

• 如果 M2_1 被占用，PCIE4 将被禁用。

• 4 x PCI Express 2.0 x1 槽

• 支持 AMD Quad CrossFireX

** 仅 Ryzen 系列 CPU（Summit Ridge、Pinnacle Ridge 和 Raven Ridge）支持此功能。

• Ryzen 系列 APU 中的集成 AMD Radeon

3 个图形输出选项： D-Sub、HDMI 和 DisplayPort 1.2

• 支持 HDMI，24Hz 时最大分辨率可达 4K x 2K (4096x2160)/30Hz 时可达 (3840x2160)

• 支持 DisplayPort 1.4，60Hz 时最大分辨率达 4K x 2K (4096x2160)

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 通过 HDMI 端口支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR。（需要符合规格的 HDMI 监视器）

通过 HDMI 和 DisplayPort 1.2 端口支持 HDCP

通过 HDMI 和 DisplayPort 1.2 端口支持支持 4K 超高 清(UHD) 播放

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC892 音

• 要配置 7.1 CH 高清音频，需要使用高清前面板模块和通过 音频驱动程序启用多通道音频功能。

• 2 x USB 2.0 端口 ( 支持 ESD 保护 )

• 1 x USB 3.1 Gen2 A 类型端口 (10 Gb/s)（支持 ESD 保护）

• 1 x USB 3.1 Gen2 C 类型端口 (10 Gb/s)（支持 ESD 保护）

• 4 x USB 3.1 Gen1 端口 ( 支持 ESD 保护 )

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 线路输入 / 前扬声器 / 麦克风

• 4 x SATA3 6.0 Gb/s 接口，支持 RAID (RAID 0、RAID 1 和

RAID 10)、NCQ、AHCI 和热插拔 *

• 2 x SATA3 6.0 Gb/s 接口 (ASMedia ASM1061)，支持 NCQ、 AHCI 和热插拔

• M2_2, SATA3_3 和 SATA3_4 共享巷道。如果其中一个在使

• 1 x 超级 M.2 接口 (M2_1)，支持 M Key 类型 2242/2260/2280 M.2 PCI Express 模块，最高 Gen3 x4 (32 Gb/s) (Summit Ridge、Raven Ridge 和 Pinnacle Ridge)**

• 1 x M.2 接口 (M2_2)，支持 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s M Key 类型模块和 M.2 PCI Express 模块（最 高 Gen3 x2 (16 Gb/s)）** ** 如果 M2_1 被占用，PCIE4 将被禁用。 ** 支持 NVMe SSD 用作启动盘 ** 支持华擎 U.2 套件154

• 总共支持最高 12V/3A, 36W LED 灯条

• 总共支持最高 5V/3A, 15W LED 灯条

• AMD 风扇 LED 接脚支持最大负载为 3A (36W)、最大长度为

• CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

• 1 x CPU/ 水泵风扇接口（4 针）（智能风扇速度控制）

• CPU/ 水泵风扇支持最高 2A (24W) 功率的水冷风扇。

• 3 x 机箱 / 水泵风扇接口（4 针）（智能风扇速度控制）

• 机箱 / 水泵风扇支持最高 2A (24W) 功率的水冷风扇。

• CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP 和

CHA_FAN3/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使

• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口，支持 ESD 保护）

• 1 x USB 3.1 Gen1 接脚（支持 2 个 USB 3.1 Gen1 端口，支持 ESD 保护） BIOS

• AMI UEFI Legal BIOS，支持多语言 GUI

• 风扇转速计 : CPU、CPU/ 水泵、机箱 / 水泵风扇

• 静音风扇（根据 CPU 温度自动调整机箱风扇速度）: CPU、CPU/ 水泵、机箱 / 水泵风扇

• 风扇多种速度控制 : CPU、CPU/ 水泵、机箱 / 水泵风扇

• 电压监控： +12V、+5V、+3.3V、Vcore

• ErP/EuP 支持（需要支持 ErP/EuP 的电源）

• 有关详细产品信息，请访问我们的网站： http://www.asrock.com 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或 使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设 备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏 概不负责。156

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。 清除 CMOS 跳线 (CLRCMOS2) （见第 1 页，第 19 个） CLRCMOS2 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将

CLRCMOS2 上的针脚短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如

果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再 执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。请记住在清除 CMOS 后取下跳线帽。 2-pin JumperB450 Pro4

(9 针 PANEL1) （见第 1 页，第 16 个） GND

GND 按照下面的针脚分配，将机 箱上的电源开关、重置开关 和系统状态指示灯连接到此 接脚。在连接线缆前请记下

PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按 重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统

处在 S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED

HDLED（硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。 前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、 电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时， 确保连线分配和针脚分配正确匹配。 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到 这些接脚和接口上将会对主板造成永久性损坏。158

电源 LED 和扬声器接脚 (7 针 SPK_PLED1) （见第 1 页，第 15 个）

串行 ATA3 接口 (SATA3_1: 见第 1 页，第 9 个） (SATA3_2: 见第 1 页， 第 8 个） (SATA3_3: 见第 1 页， 第 13 个） (SATA3_4: 见第 1 页，第 14 个） (SATA3_A1: 见第 1 页，第 11 个） (SATA3_A2: 见第 1 页，第 12 个） 这六个 SATA3 接口支持最高

• M2_2, SATA3_3 和 SATA3_4 共享巷道。如果其中一个在 使用，则其它将被禁用。

• 为最小化引导时间，请将 AMD SATA 端口 (SATA3_1~4)

USB 2.0 接脚 (9 针 USB_1_2) （见第 1 页，第 22 个） (9 针 USB_3_4) （见第 1 页，第 21 个） DUMMY GND GND

此主板上有 2 个接脚。每 个 USB 2.0 接脚可以支持两

USB 3.1 Gen1 接脚 (19 针 USB3_5_6) （见第 1 页，第 7 个）

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。

如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选 项卡，调整 “Recording Volume”（录音音量）。

(9 针 HD_AUDIO1) （见第 1 页，第 26 个）

(4 针 CHA_FAN1/WP) （见第 1 页， 第 27 个） (4 针 CHA_FAN2/WP) （见第 1 页， 第 18 个） (4 针 CHA_FAN3/WP) （见第 1 页， 第 17 个） GND CHA_FAN_SPEEDFA N_SPEED_CONTROLFAN_VOLTAGE

请将风扇线连接到风扇接口 并使黑线匹配接地针脚。 CPU 风扇接口 (4 针 CPU_FAN1) （见第 1 页， 第 5 个） GND FAN_VOLTAGE

此主板提供 4 针 CPU 风扇 （静音风扇）接口。如果您 打算连接 3 针 CPU 风扇，请 将它连接到针脚 1-3。160

(4 针 CPU_FAN2/WP) （见第 1 页， 第 4 个） GND FAN_VOLTAGE

此主板提供 4 针 CPU 风扇 （静音风扇）接口。如果您 打算连接 3 针 CPU 风扇，请 将它连接到针脚 1-3。 ATX 电源接口 (24 针 ATXPWR1) （见第 1 页，第 6 个）

此主板提供 24 针 ATX 电源 接口。要使用 20 针 ATX 电 源，请沿针脚 1 和针脚 13 插

ATX 12V 电源接口 (8 针 ATX12V1) （见第 1 页，第 1 个）

此主板提供 8 针 ATX 12V 电 源接口。要使用 4 针 ATX 电 源，请沿针脚 1 和针脚 5 插

(9 针 COM1) （见第 1 页，第 23 个）

CCTS#1RRTS#1DDSR#1DDTR#1RRXD1

GND TTXD1DDCD#1 RRI#1 此 COM1 接脚支持串行端口

TPM 接脚 (17 针 TPMS1) （见第 1 页，第 25 个）

此接口支持 Trusted Platform Module（信任平台模块， TPM）系统，可以安全地存 储密钥、数字证书、密码和 数据。TPM 系统也可以帮助 增强网络安全，保护数字身 份和确保平台完整性。B450 Pro4

RGB LED 接脚 (4 针 RGB_LED1) （见第 1 页，第 24 个） 12V GRB

LED 延长线，可让用户选择 不同的 LED 灯光效果。 注意： 必须以正确的方向安装 RGB LED 线，否则会损坏线缆。

AMD 风扇 LED 接脚 (4 针 AMD_FAN_LED1) （见第 1 页，第 3 个） 12V GRB

AMD 风扇 LED 接脚用于连 接 AMD 散热器附带的 RGB LED 延长线。连接线缆可以 让用户选择不同的 LED 灯光

注意：必须以正确的方向安装 风扇 LED 线，否则会损坏线缆。 可寻址 LED 接脚 (3 针 ADDR_LED1) （见第 1 页，第 20 个） VOUT DO_ADDR GND

LED 延长线，可让用户选择不同的 LED 灯光效果。

• 请参考第 40 页了解这个接脚 的详情。162

电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。

有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格

X O O O O O X O O O O O O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。备注 : 此产品所标示之环保使用年限，系指在一般正常使用状况下。B450 Pro4

1 簡介 感謝您購買華擎 B450 Pro4 主機板，本主機板經華擎嚴格品管製作，是一套讓 人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品

• 華擎 B450 Pro4 主機板（ATX 尺寸）

• 2 x 螺絲（適用於 M.2 插座）（選用） 由於主機板規格及 BIOS 軟體可能會更新，所以本手冊內容如有變更恕不另行通知。如本手冊有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網站 http://www.asrock.com。164

• AMD Ryzen 系列 CPU (Pinnacle Ridge) 支援 DDR4

• AMD Ryzen 系列 CPU (Summit Ridge) 支援 DDR4

• AMD Ryzen 系列 CPU (Raven Ridge) 支援 DDR4

• 若使用 Ryzen 系列 CPU (Raven Ridge)，僅 PRO CPU 支援 ECC。

• 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/)

• 關於 DDR4 UDIMM 最高頻率支援，請參閱第 23 頁。

AMD Ryzen 系列 CPU (Raven Ridge)

• 若已佔用 M2_1，將會停用 PCIE4。

** 僅 Ryzen 系列 CPU (Summit Ridge、Pinnacle Ridge 及 Raven Ridge) 支援此功能。

Vega Series Graphics 內建於 Ryzen 系列 APU*

• 三個圖形輸出選項：D-Sub、HDMI 及 DisplayPort 1.2

• 支援最高可達 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz 解析度的 HDMI

最高支援 4K x 2K (4096x2160) @ 60Hz 解析度 的 DisplayPort 1.2

• 最高支援 1920x1200 @ 60Hz 解析度的 D-Sub

• 支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR

• 支援含 HDMI 及 DisplayPort 1.2 連接埠的 HDCP

支援使用 HDMI 與 DisplayPort 1.2 連接埠進行 4K Ultra HD (UHD) 播放

• 7.1 CH HD 音訊含內容保護（Realtek ALC892 音訊轉碼器）

• 若要設定 7.1 CH HD 音訊，必須使用 HD 前面板音訊模組， 並透過音訊驅動程式啟用多聲道音訊功能。

• 支援 802.3az EEE 節能乙太網路

• 2 x USB 2.0 連接埠（支援靜電保護）

• 1 x USB 3.1 Gen2 A 類型連接埠 (10 Gb/s) （支援靜電保護）

• 1 x USB 3.1 Gen2 C 類型連接埠 (10 Gb/s) （支援靜電保護）

• 4 x USB 3.1 Gen1 連接埠（支援靜電保護）

• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• HD 音訊插孔：線路輸入／前置喇叭／麥克風

1、與 RAID 10）、NCQ、AHCI 及熱插拔 *

• ASMedia ASM1061 的 2 組 SATA3 6.0 Gb/s 支援 NCQ、 AHCI 及熱插拔

• M2_2、SATA3_3 及 SATA3_4 共用通道。如果任一個正在使

• 1 x Ultra M.2 插座 (M2_1)，支援 M Key 型 2242/2260/2280 M.2 PCI Express 模組（最高可達 Gen3 x4 (32 Gb/s)）類型 ( 配備 Summit Ridge、Raven Ridge 及 Pinnacle Ridge )**

• 1 x M.2 插座 (M2_2)，支援 M Key 型 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組（最高可達 Gen3 x2 (16 Gb/s)）類型 ** ** 若已佔用 M2_1，將會停用 PCIE4。 ** 支援 NVMe SSD 作為開機磁碟 ** 支持華擎 U.2 套件B450 Pro4

• 總計最高支援 12V/3A，36W LED 條燈

• 總計最高支援 5V/3A，15W LED 條燈

• AMD 風扇 LED 排針 LED 光條最大支援 3A (36W) 的負載和

• CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

• CPU ／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水

• 機殼／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水

• 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CPU_FAN2/ WP、CHA_FAN1/WP、CHA_FAN2/WP 和 CHA_FAN3/WP。

• 1 x USB 3.1 Gen1 排針（支援 2 個 USB 3.1 Gen1 連接埠）（支

• 電壓監控：+12V、+5V、+3.3V、Vcore

• 如需產品詳細資訊，請上我們的網站：http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採 用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性， 或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我 們對於因超頻所造成的可能損害概不負責。B450 Pro4

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有 跳線帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 (CLRCMOS2) （請參閱第 1 頁，編號 19） 您可利用 CLRCMOS2 清除 CMOS 中的資料。若要清除及重設系統參數為預設設 定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳 線帽讓 CLRCMOS2 上的 pin 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除

CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於

進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、 日期、時間及使用者預設設定檔。請牢記，務必在清除 CMOS 後取下跳線蓋。 2-pin Jumper170

(9-pin PANEL1) （請參閱第 1 頁， 編號 16） 請依照以下的針腳排列將機 殼上的電源開關、重設開關 及系統狀態指示燈連接至此 排針。在連接纜線之前請注

GND PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重 設開關即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系

統進入 S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，

LED 會熄滅。 HDLED ( 硬碟活動 LED)： 連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮

各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時， 請確定佈線及針腳指派皆正確相符。 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套 在排針及接頭上，將造成主機板永久性的受損。B450 Pro4

電源 LED 及喇叭排針 (7-pin SPK_PLED1) （請參閱第 1 頁，編號 15）

Serial ATA3 接頭 (SATA3_1: 請參閱第 1 頁，編號 9） (SATA3_2: 請參閱第 1 頁，編號 8） (SATA3_3: 請參閱第 1 頁，編號 13） (SATA3_4: 請參閱第 1 頁，編號 14） (SATA3_A1: 請參閱第 1 頁，編號 11） (SATA3_A2: 請參閱第 1 頁，編號 12） 這六組 SATA3 接頭皆支援內 部儲存裝置的 SATA 資料纜 線，最高可達 6.0 Gb/s 資料

• M2_2、SATA3_3 及 SATA3_4 共用通道。如果任 一個正在使用中，其他將會

• 若要達到最短的開機時 間，請將 AMD SATA 連接埠 (SATA3_1~4) 作為開機裝置

USB 2.0 排針 (9-pin USB_1_2) （請參閱第 1 頁，編號 22） (9-pin USB_3_4) （請參閱第 1 頁，編號 21） DUMMY GND GND

本主機板上含有兩組排針。 各 USB 2.0 排針皆可支援兩

USB 3.1 Gen1 排針 (19-pin USB3_5_6) （請參閱第 1 頁，編號 7） 此主機板上有一個排針。各 USB 3.1 Gen1 排針皆可支援

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須 支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。

若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄

(9-pin HD_AUDIO1) （請參閱第 1 頁，編號 26）

機殼風扇 / 水冷幫浦風扇接頭 (4-pin CHA_FAN1/WP) （請參閱第 1 頁， 編號 27） (4-pin CHA_FAN2/WP) （請參閱第 1 頁， 編號 18） (4-pin CHA_FAN3/WP) （請參閱第 1 頁， 編號 17） 請將風扇纜線連接至風扇接 頭，並比對黑線及接地針腳。 CPU 風扇接頭 (4-pin CPU_FAN1) （請參閱第 1 頁， 編號 5） 本主機板配備 4-Pin CPU 風 扇 ( 靜音風扇 ) 接頭。若您計 畫連接 3-Pin CPU 風扇，請 接至 Pin 1-3。 GND CHA_FAN_SPEEDFA N_SPEED_CONTROLFAN_VOLTAGE

CPU 風扇 / 水冷幫浦風扇接頭 (4-pin CPU_FAN2/WP) （請參閱第 1 頁， 編號 4） 本主機板配備 4-Pin CPU 風 扇 ( 靜音風扇 ) 接頭。若您計 畫連接 3-Pin CPU 風扇，請 接至 Pin 1-3。 ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁，編號 6）

本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請 插入 Pin 1 及 Pin 13。 ATX 12V 電源接頭 (8-pin ATX12V1) （請參閱第 1 頁，編號 1）

本主機板配備一組 8-pin ATX 12V 電源接頭。若要使用 4-pin ATX 電源供應器，請插 入 Pin 1 及 Pin 5。

(9-pin COM1) （請參閱第 1 頁，編號 23）

CCTS#1RRTS#1DDSR#1DDTR#1RRXD1

GND TTXD1DDCD#1 RRI#1 此 COM1 排針支援序列連接

TPM 排針 (17-pin TPMS1) （請參閱第 1 頁，編號 25） 此接頭支援信賴平台模組 (TPM) 系統，可確保儲存金 鑰、數位憑證、密碼及資料 的安全。TPM 系統也能強化 網路安全、保護數位身分並

RGB LED 排針 (4-pin RGB_LED1) （請參閱第 1 頁，編號 24） 12V GRB

LED 延長線，可供使用者選 擇各種 LED 照明效果。 警告：切勿以錯誤方向安裝 RGB LED 纜線，否則可能損壞

• 關於這兩種排針的詳細說 明，請參閱第 39 頁。

(4-pin AMD_FAN_LED1) （請參閱第 1 頁，編號 3） 12V GRB

接 AMD 散熱器隨附的 RGB LED 延長線。纜線連接允許 使用者選擇各種 LED 照明效

警告：切勿以錯誤方向安裝 FAN LED 纜線，否則可能損壞

可定址 LED 排針 (3 針 ADDR_LED1) （請參閱第 1 頁，編號 20） VOUT DO_ADDR GND

此排針用於連接可讓使用者選 擇各種 LED 燈效的

警告：切勿以錯誤方向安裝可 定址 LED 纜線，否則可能損壞

• 關於這種排針的詳細說明，請 參閱第 40 頁。B450 Pro4
