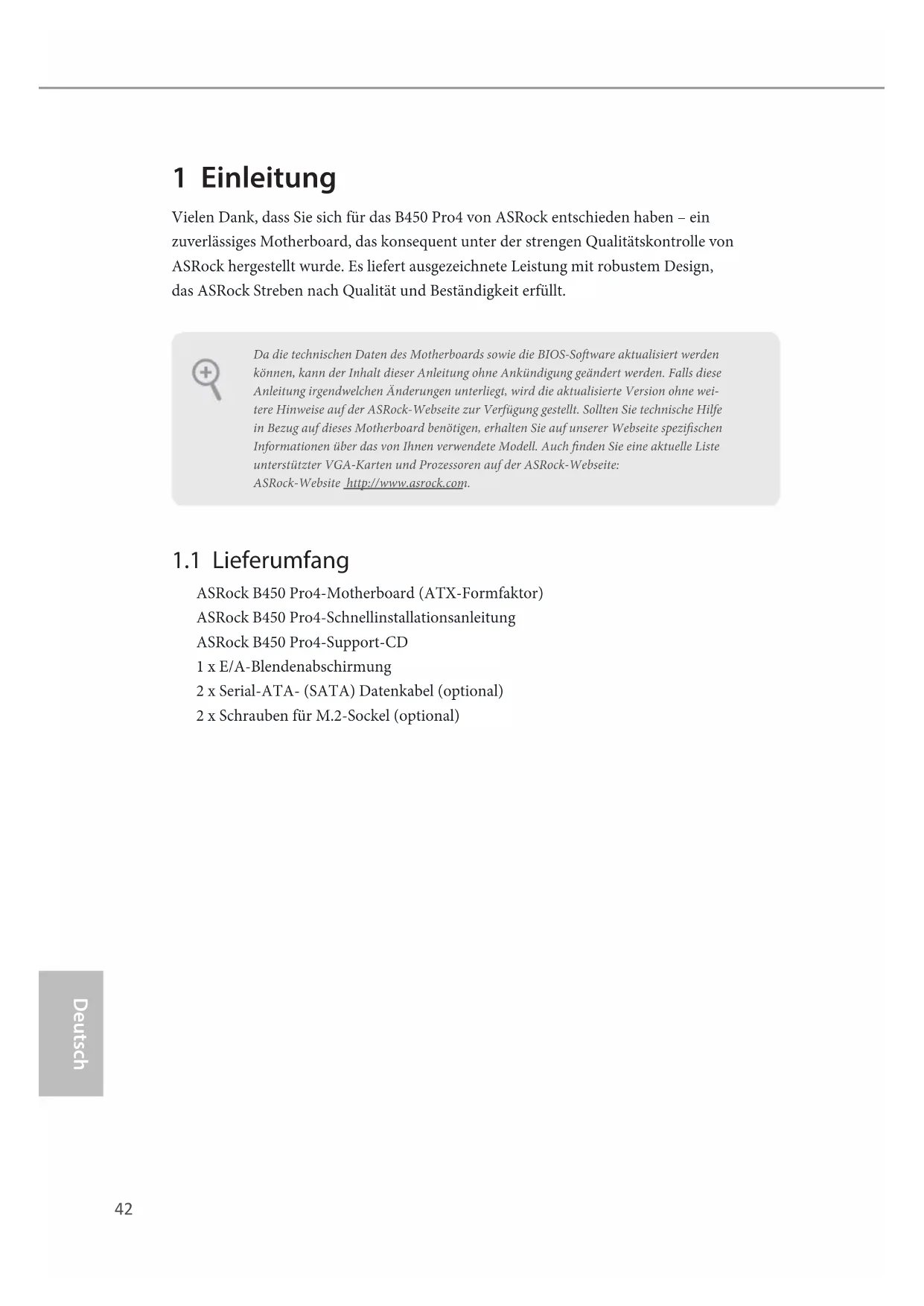

BEDIENUNGSANLEITUNG B450 Pro4 ASROCK

Vielen Dank, dass Sie sich für das B450 Pro4 von ASRock entschieden haben – ein zuverlüssiges Motherboard, das consequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Websitese zur Verflugung gestellt. Sollten Sie technische Hilfe in Bezug auf这点es Motherboard benötigen, erhalten Sie auf unserer Websitese spezifischen Informationen über das von Ihnen verwendete Modell. Auchfinden Sie eine aktuelle Liste understandscher VGA-Karten und Prozessoren auf der ASRock-Websites: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock B450 Pro4-Motherboard (ATX-Formfaktor)

ASRock B450 Pro4-Schnellinstallationsanleitung

ASRock B450 Pro4-Support-CD

1 x E/A-Blendenabschirmung
2x Serial-ATA-(SATA) Datenkabel (optional)
2 x Schrauben fur M.2-Sockel (optional)

1.2 Technische Daten

Plattform	ATX-Formfaktor Feststoffkondensator-Design
Prozessor	AMD-AM4-Sockel Digi Power design 9-Leistungsphasendesign Unterstützt 105-W-Wasserkühlung (Pinnacle Ridge); unterstützt 95-W-Wasserkühlung (Summit Ridge); unterstützt 65-W-Wasserkühlung (Raven Ridge)
Chipsatz	AMD Promontory B450
Speicher	Dualkanal-DDR4-Speichertechnologie 4 x DDR4-DIMM-Steckpläte Prozessoren der AMD-Ryzen-Serie (Pinnacle Ridge) unterstützen DDR4 3200+(OC)/2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher* Prozessoren der AMD-Ryzen-Serie (Summit Ridge) unterstützen DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher* Prozessoren der AMD-Ryzen-Serie (Raven Ridge) understands DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 non-ECC, ungepufferter Speicher* * Für Prozessoren der Ryzen-Serie (Raven Ridge), ECC wird nur mit PRO-Prozessoren understands. * Weitere Informationen finden Sie in der Speicherkompatibilitätätsliste auf der ASRock-Website. (http://www.asrock.com/) * Beste beachten Sie Seite 23 für die maximal Unterstützung Frequenz von DDR4-UDIMM. Systemspeicher, max. Kapazität: 64GB 15-μ-Goldkontakt in DIMM-Steckpläte

Erweiter- CPUs der AMD-Ryzen-Serie (Summit Ridge und Pinnacleungssteck- Ridge)

2 x PCI-Express 3.0-x16-Steckplatze (PCIE2:x16-Modus; PCIE4:x4-Modus)*

CPUs der AMD-Ryzen-Serie (Raven Ridge)

2 x PCI-Express 3.0-x16-Steckplatze (PCIE2:x8-Modus; PCIE4:x4-Modus)*

• Untersitzt NVMe-SSD als Bootplatte

• Wenn M2_1 belegt ist, wird PCIE4 deaktiviert.

4 x PCI-Express-2.0-x1-Steckplatz

Unterstutz AMD Quad CrossFireX™ und CrossFireX™**

** Dieses Merkmal wird nur von CPUs der Ryzen-Serie unterstützt (Summit Ridge, Pinnacle Ridge und Raven Ridge).

Grafikkarte Integrierte Grafikkarte der AMD-RadeonTM-Vega-Serie in APU der Ryzen-Serie*

• Tatsächliche Unterstützung kann je nach Prozessor variieren DirectX 12, Pixel Shader 5.0

Max. geteilter Speicher 2GB

Drei Grafikkarten-Ausgangsoptionen: D-Sub, HDMI

Unterstutz drei Monitore

Unterstutz HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 24Hz / (3840 x 2160) bei 30Hz

x 2K (4096 x 2160) bei 60Hz

Unterstutz D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60Hz

Unterstutz Auto-Lippensynchronizität, hohe Farbtiefe (12

bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)

Unterstützt 4K-Ultra-HD-(UHD) Wiedergabe mit HDMI-

Audio

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocode)

• Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Erstklassige Blu-ray-Audiounterstätzung
Unterstützt Überspannungsschutz
ELNA-Audiokondensatoren

LAN

PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s Realtek RTL8111H

Unterstutz Wake-On-LAN

Unterstutz Schutz gegen Blitzschlag/elekstrostatice Entladung
Unterstutz energiaeffizientes Ethernet 802.3az
Unterstutz PXE

Rückblende,

E/A

1 x PS/2-Maus-/Tastaturanschluss
1 x D-Sub-Port
1 x HDMI-Port
2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)
1 x USB 3.1-Gen2-Typ-A-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatice Entladung)
1 x USB 3.1-Gen2-Typ-C-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatice Entladung)
4 x USB-3.1-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)
1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
HD-Audioanschluss: Line-in / Vorderer Laufsprecher / Mikrofon

Speicher

4 x SATA-III-6,0-Gb/s-Anschlisse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging*
2 x SATA-III-6,0-Gb/s-Anschlisse von ASMedia ASM1061, unterstützen NCQ, AHCI und Hot-Plugging

^ M2_2, SATA3_3 und SATA3_4 nutzen Lanes gemeinsam. Wenn einer von ihren benutzt wird, werden die anderen deaktiviert. 1 x Ultra-M.2-Sockel (M2_1), understands M-Key-2242/2260/2280-M.2-PCI-Express-Modul bis Gen3 x4 (32 Gb/s) (mit Summit Ridge, Raven Ridge und Pinnacle Ridge) 1 x M.2-Sockel (M2_2), understands M-Key-Typ-2230-/2242-/2260-/2280-/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 2 (16 Gb/s)
** Wenn M2_1 belegt ist, wird PCIE4 deaktiviert.
** Unterstutz NVMe-SSD als Bootplatte
** Unterstutz ASRock U.2-Kit

Anschluss

1 x COM-Anschluss-Stiftleiste
1 x TPM-Stiftleiste
1 x Betrieb-LED- und Lautsprecher-Stiftleiste
1 x RGB-LED-Stiftleiste

* Unterstutz insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen 1 x Adressierbare-LED-Stiftleiste
Unterstützt insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen 1 x AMD-Lüfter-LED-Stiftleiste
Die LED-Stiftleiste des AMD-Lufters unterstützt LED-Streifen mit einer maximalen Last von 3 A (36 W) und einer Länge von bis zu 2,5 m.

1xCPU-Lufteranschluss (4-polig)

• Der CPU-Lüfteranschluss unterszt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

1 x Anschluss fur CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
Der CPU-/Wasserpumpenlüfter untersützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).
3 x Anschlasse für Gehäuse-/Wasserpumpenlufter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
Der Gehäuse-/Wasserpumpenlüfter untersätzt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).

	* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP und CHA_FAN3/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird. 1 x 24-poliger ATX-Netzanschluss 1 x 8-poliger 12-V-Netzanschluss 1 x Audioanschluss an Frontblende 2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung) 1 x USB 3.1 Gen1-Stiftleiste (unterstützt zwei USB 3.1 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
BIOS-Funktion	AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen Unterstützt „Plug-and-Play“ ACPI 5.1-konforme Aufweckereignisse Unterstützt Jumperfrei SMBIOS 2.3-Unterstützung DRAM-Spannungsmehrfachanpassung
HardWAREüberwachung	Temperaturerkennung: CPU, Motherboard Lüftertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/ Wasserpumpenlüfter Lautloser Lüfter (automatische Anpassung der Gehäuselüfter-geschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore
Betriebssystem	Microsoft* Windows* 10, 64 Bit
Zertifizierung-gen	FCC, CE ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

• Detaillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zahlen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und)sagar Komponenten und Geräte Ihres Systems beschädigen. Sie sollen auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen".

Short

Open

2-pin Jumper

CMOS-loschen-Jumper

(CLRCMOS2)

(siehe S.1,Nr.19)

CLRCMOS2 erhögt Ohnen die Lösung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schlieben Sie dann die Kontakte an CLRCMOS2 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung loschen müssen, starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.itte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.itte denken Sie daran, die Jumper-Kappe nach der CMOS-Lösung zu entfernen.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlusses sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlusses an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlusses konnen Sie das Motherboard dauerhaft beschädigten.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 16)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschlieben der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie konnen die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten lasst.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse varieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlieben Ihres Frontblendenmodulus an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 15)	SPEAKER DUMMY +5V 1 PLED+ PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1 PLED+1	Bitte verbinden Sie die Betrieb- LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.
Serial-ATA-III-Anschlüsse (SATA3_1: siehe S. 1, Nr. 9) (SATA3_2: siehe S. 1, Nr. 8) (SATA3_3: siehe S. 1, Nr. 13) (SATA3_4: siehe S. 1, Nr. 14) (SATA3_A1: siehe S. 1, Nr. 11) (SATA3_A2: siehe S. 1, Nr. 12)	SATA3_1 SATA3_2SAT SAT3_3 SAT3_4 SAT3_5 SAT3_6 SAT3_7 SAT3_8 SAT3_9 SAT3_10 SAT3_11 SAT3_12	These sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speicherveräte mit einer Datenübertragungsgeschwi ndigkeit bis 6,0 Gb/s. * M2_2, SATA3_3 und SATA3_4 nutzen Lanes gemeinsam. Wenn einer von ihren benutzt wird, werden die anderen deaktiviert. * Nutzen Sie zum Minimieren der Startzeit AMD SATA- Ports (SATA3_1~4) für ihre bootfähigen Geräte.
USB 2.0-Stiftleisten (9-polig, USB_1_2) (siehe S. 1, Nr. 22) (9-polig, USB_3_4) (siehe S. 1, Nr. 21)	USB_PWR P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P _ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P _ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ P_ SATA3_4 SAT3_5 SAT3_6 SAT3_7 Vous IntA_PA_SSRX IntA_PA_SSRX GND GND IntA_PA_SSTX IntA_PA_SSTX IntA_PA_SSTX GND GND IntA_PA_D IntA_PA_D IntA_PA_D+ Dummy 1	Es gibt zwei Stiftleisten an thisem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.
USB 3.1 Gen1-Stiftleiste (19-polig, USB3_5_6) (siehe S. 1, Nr. 7)	Vous IntA_PA_SSRX IntA_PA_SSRX GND GND IntA_PA_SSTX IntA_PA_SSTX IntA_PA_SSTX GND GND IntA_PA_D IntA_PA_D+ Dummy 1	Es gibt eine Stiftleiste an thisem Motherboard. Jede USB 3.1 Gen1-Stiftleiste kann zwei Ports unterstützt.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S.1,Nr.26)

These Stiftleiste dient dem

Anschlieben von Audiogeräten

an der Frontblende.

1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA Unterstützung.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels thesesitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installmenten:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)"-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)" an.

Anschluss fur Gehauselüfter / Wasserpumpenlufter

Bitte verbinden Sie die Lüfterkabel mit den

Lüfteranschlussen; der schwarze Draht gehört zum Erdungskontakt.

CPU-Lüfteranschluss

(4-polig, CPU_FAN1)

(siehe S.1,Nr.5)

Dieses Motherboard bieteteinen 4-poligen CPU-Lufteranschluss (lautloser Lufter). Falls Sie einen 3-poligen CPU-Lufteranschlieben möchten, verbinden Sie ihnitte mit Kontakt 1 bis 3.

Anschluss für CPU-Lüfter / Wasserpumpenlüfter (4-polig, CPU_FAN2/WP) (siehe S. 1, Nr. 4)	1 GND FAN_VOLTAGE CPU_FAN_SPEED FAN_SPEED_CONTROL	Dieses Motherboard bietet einen 4-poligen CPU-Lüfter-anschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschreiben möchten, verbinden Sieihnitte mit Kontakt 1 bis 3.
ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 6)	12 24 1 13	Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss.itte schließen Sie eszur Nutzung eines 20-poligenATX-Netzeils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)	8 5 4 1	Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss.itte schließenSie es zur Nutzung eines 4-poli-gen ATX-Netzeils entlangKontakt 1 und Kontakt 5 an.
Serieller-Port-Stiftleiste (9-polig, COM1) (siehe S. 1, Nr. 23)	RRXD1 DDTR#1 DDRTR#1 DDSR#1 CCTTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1	These COM1-Stiftleiste Unterstützung ein Modul furserielle Ports.
TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 25)	GND SM B.C.L.K.MAIN PCBRS.TA LA D3 43V LA D0 43V33 S.P.W.R.DWN#SE RIK Q# GND	Dieser Anschluss unterstützen das Trusted Platform Module-(TPM) System, das Schlüssel, digitale Zertifikate, Kennwörterund Daten sichere aufbewahrenkann. Ein TPM-System hilftzudem bei der Stärkungder Netzwerksicherheit,schützt digitale Identitätenund gewährleistet die Plattformintegrität.
RGB-LED-Stiftleiste (4-polig, RGB_LED1) (siehe S. 1, Nr. 24)	1 12VG R B	RGB-LED-Stiftleiste dient dem Anschließlich eines RGB- LED-Erweiterungskabels, das dem Nutzer die Auswahr zwischen verschiedene LED- Lichteffekten möglich. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls können das Kabel beschädigt werden. *Weitere Anweisungen zu diesen beiden Stiftleisten finden Sie auf Seite 39.
AMD-Lüfter-LED-Stiftleiste (4-polig, AMD_FAN_ LED1) (siehe S. 1, Nr. 3)	1 12VG R B	Die AMD-Lüfter-LED- Stiftleiste dient dem Anschluss des mit dem AMD- Kühlkörpers gelieferten RGB- LED-Verländerungskabels. Der Kabelanschluss ermöglich Nutzern die Wahl zwischen verschiedenen LED- Lichteffekten. Achtung: Installieren Sie das Lüfter-LED-Kabel niemals falsch herum; andernfalls können das Kabel beschädigt werden.
Adressierbare-LED- Stiftleiste (3-polig, ADDR_LED1) (siehe S. 1, Nr. 20)	1 12VG R B GND DO_ADDR VOUT	These Stiftleiste dient der Verbind- ung des Adressierbare-LED-Ver- längerungskabels, womit Nutzer zwischen verschiedene LED-
