Tipo di prodotto	Modulo di espansione cablato 8 zone
Marca	ABUS
Modello	IPCA63500
Categoria	Allarme di sicurezza
Dimensioni (A x L x P)	220 mm x 135 mm x 45 mm
Peso	330 g
Alimentazione	12 V cc, consumo 60 mA (max 310 mA con altoparlante al volume massimo)
Numero di zone	8 zone (NC o FSL con antimascheramento)
Uscite programmabili	1 uscita a circuito negativo, 1 uscita a circuito positivo, 100 mA max a 12 V cc
Funzioni principali	Aggiunta di 8 zone cablate e 2 uscite programmabili, collegamento di rilevatori e altoparlanti supplementari
Temperatura di funzionamento	Da -10 °C a 55 °C
Umidità massima	96%
Distanza massima del bus	1 km
Manutenzione e pulizia	Scollegare l'alimentazione prima della pulizia. Utilizzare un panno asciutto e non lanuginoso.
Sicurezza	Interruttore antimanomissione, jack incassabile di disattivazione dell'antimanomissione
Ricambi e riparabilità	Ricambi disponibili presso il produttore. Riparazione da parte di un professionista autorizzato.
Informazioni generali	Espansione cablata compatibile con le centrali ABUS. Indirizzo regolabile tramite jack.

Domande frequenti - IPCA63500 ABUS

Come installare il modulo di espansione cablato 8 zone?

Scollegare l'alimentazione della centrale, rimuovere le viti della scatola, aprirla, quindi fissare la piastra. Cortocircuitare l'interruttore antimanomissione con il jack incassabile se montato nella scatola della centrale. Per un'installazione a parete, utilizzare la base come dima, far passare i cavi e avvitare.

Come collegare un rilevatore all'espansione?

Ogni zona può essere collegata in NC, FSL (DEOL) o con antimascheramento. Utilizzare i morsetti di zona e, se necessario, i morsetti A (+12 V) e B (0 V) per l'alimentazione del rilevatore. Rispettare gli schemi di cablaggio del manuale.

Qual è la distanza massima dell'espansione sul bus?

La distanza massima tra l'espansione più lontana e la centrale non deve superare 1 km. Assicurarsi che la tensione di alimentazione non scenda sotto 10,5 V cc (12 V raccomandato).

Come regolare l'indirizzo dell'espansione?

Utilizzare il jack incassabile (riferimento 17) per selezionare l'indirizzo. Assicurarsi che ogni espansione sul bus abbia un indirizzo univoco.

Posso collegare altoparlanti supplementari?

Sì, fino a due altoparlanti esterni da 16 ohm in serie. Collegarli al connettore previsto e regolare il volume con il potenziometro. Potrebbe essere necessaria un'alimentazione supplementare.

Cosa significa il LED 'Errore AUX'?

Questo LED si accende quando il fusibile dell'alimentazione ausiliaria (connettore AUX) è scattato. Controllare il fusibile e sostituirlo se necessario.

Come utilizzare la funzione antimascheramento?

Se il rilevatore supporta l'antimascheramento, utilizzare tre resistenze per monitorare gli stati OK, Allarme, Manomissione, Mascherato. Programmazionare la zona con la proprietà 'Mascheramento' nella centrale.

Qual è il consumo elettrico dell'espansione?

Il consumo è di 60 mA max a 12 V cc senza altoparlante, e fino a 310 mA con l'altoparlante interno al volume massimo.

Come pulire il modulo di espansione cablato?

Scollegare l'alimentazione prima di qualsiasi operazione. Pulire la scatola con un panno asciutto e non lanuginoso. Evitare liquidi e prodotti abrasivi.

Dove trovare ricambi per IPCA63500?

I ricambi sono disponibili presso il produttore ABUS o i suoi rivenditori autorizzati. Per le riparazioni, contattare un professionista qualificato.

MANUALE UTENTE IPCA63500 ABUS

Modulo di ampliatione cavi a 8 zone

Istruzioni per l'installazione (I) 27

AZ4230

CE

11821417

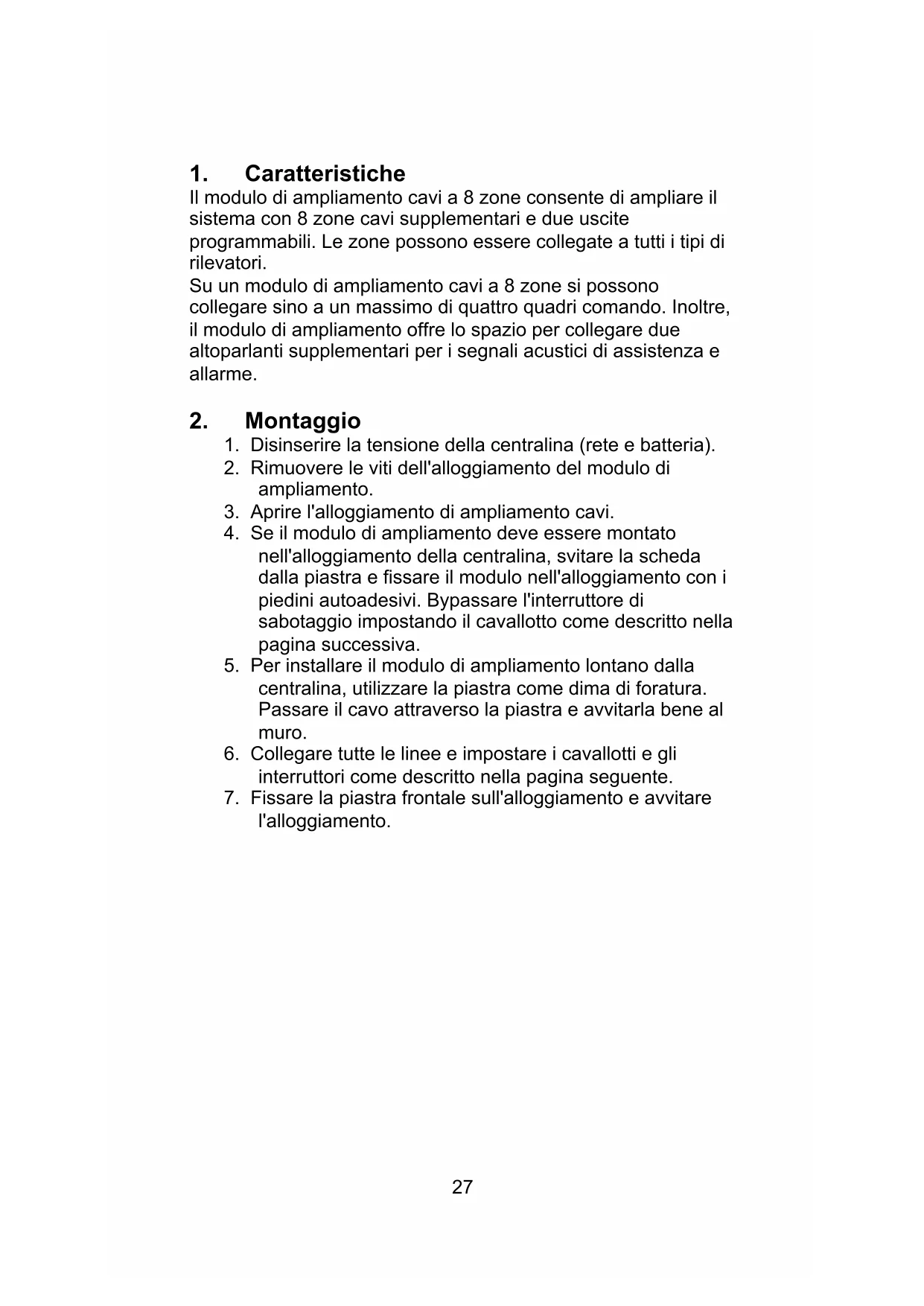

1. Merkmale

Il modulo di ampliamento cavi a 8 zone consente di ampliare il sistema con 8 zone cavi supplementari e due uscite programmabili. Le zone possono essere collegate a tutti i tipi di rilevatori.

Su un modulo di ampliamento cavi a 8 zone si possono collegare sino a un massimo di quattro quadri commando. Inoltre, il modulo di ampliamento offre lo spazio per collegare due altoparlanti supplementari per i segnali acustici di assistenza e allarme.

2. Montaggio

1. Disinserire la tensione della centralina (rete e batteria).
2. Rimuovere le viti dell'alloggiamento del modulo di ampliamento.
3. Aprire l'alloggiamento di ampliationo cavi.
4. Se il modulo di ampliamento deve essere montato nell'alloggiamento della centralina, svitare la scheda alla piastra e fissare il modulo nell'alloggiamento con i piedini autoadesivi. Bypassare l'interrottore di sabotaggio impostando il cavallotto come descripto nella pagina successiva.
5. Per installare il modulo di ampliamento lontano alla centralina, utilizzare la piastra come dima di foratura. Passare il cavoattraverso la piastra e avvitarla bene al muro.
6. Collegare tutte le linee e impostare i cavallotti e gli interrupttori come descripto nella pagina seguente.
7. Fissare la piastra frontale sull'alloggiamento e avvitare l'alloggiamento.

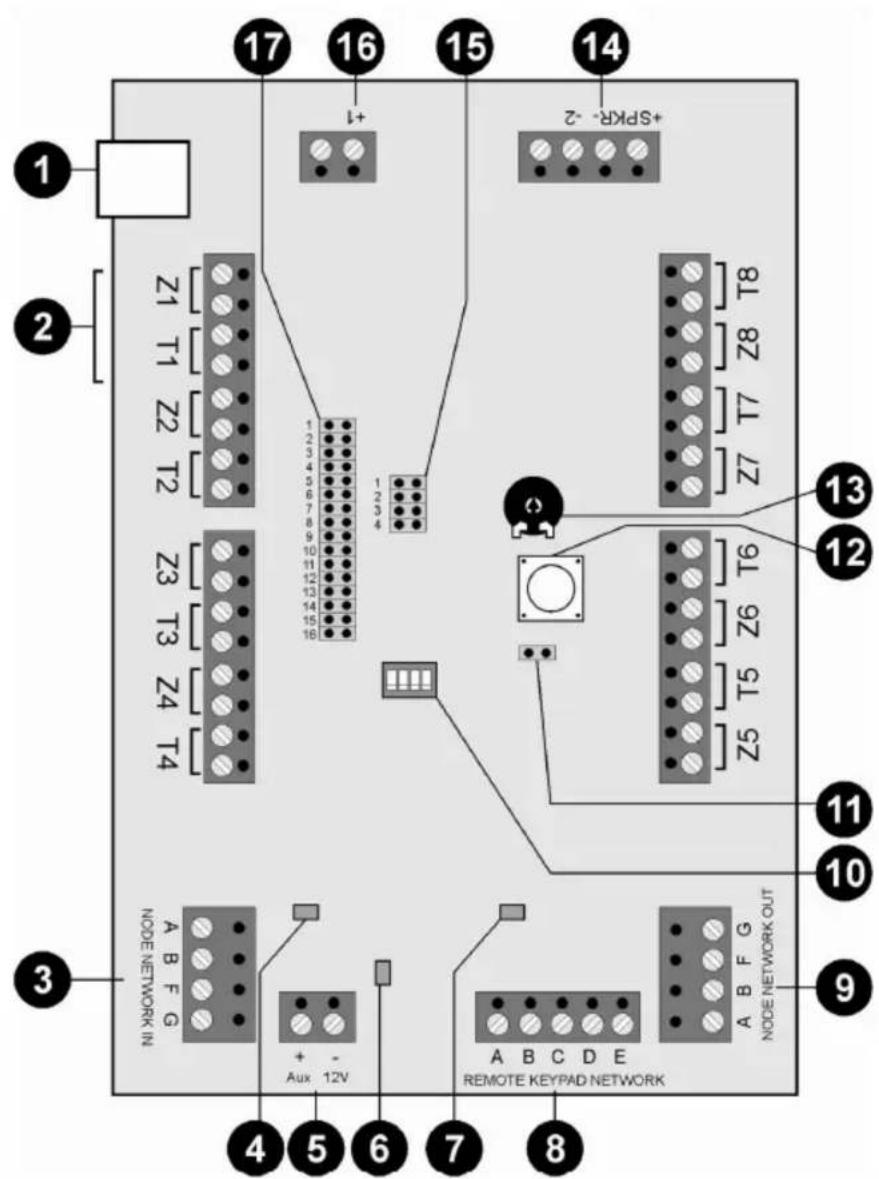

3. Descrizione dei componenti e della programmazione

1.) Nonutilizzato

2.) Cablaggio zone

Ciascuna zona può essere cablata in modo diverso (vedere除去). I contatti dei rilevatori sono normalmente di tipo NC (normalmente chiuso); se si desidera avere NO (normally aperto) è necessario invertire le zone.

Note: Se l'alimentazione della tensione del rilevatore deve passareattraverso il modulo di ampliamento,sono necessarie due linee supplementari per i collegamenti A (+12V DC) e B (0V).

Cablaggio NC

Denominatoanche cablaggio CCL

Cablaggio FSL (DEOL)

Consente di monitorare singolarmente un sabotaggio cavi (vedere istruzioni per l'installazione).

Cablaggio antimascheramento:

Se i rilevatori dispongono della proprietà di antimascheramento, tre resistenze possono monitorare tutti gli stati (OK, allarme, sabotaggio, mascherato). La zona cui è essere programmata come agli altra zona (es. immediatamente), ma è necessario attribuire la proprietà "Mascheramento".

Note: Per gli esempi di cablaggio consultare le istruzioni per l'installazione.

3.) Ingresso bus

Normalmente si utilizes un cavo di allarme 8 × 0.22 mm^2 . In zone con molte frequenze di disturbo accertarsi di utilizzare cavi schermati (consultareanche le istruzioni per l'installazione).

Nota: la distanza massima del modulo di ampliarimento più lontano non deve superare i mille metri.

Note: La tensione dei moduli di ampliamento non devese sere inferiore ai 10,5V DC (si consigliano almeno 12V DC). Se la tensione è insufficiente, raddoppiare le linee di conduttura della tensione con i fili restanti oppure utilizzare un'alimentazione di tensione secondaria.

III primo modulo di ampliamento sul bus è collegato alla centralina mediante NODE NETWORK IN (ingresso bus). Ogni modulo di ampliamento successivo viene collegato al NODE NETWORK OUT (uscita bus) del modulo precedente.

4.) LED Guasti AUX

Si illumina se è intervenuto il dispositorio di sicurezza.

5.) Collegamento AUX

Collegamento supplementare per l'alimentazione di tensione di sensori e uscite esterni/e.

6.) Power LED:

Lampeggia se la comunicazionetramite bus è disturbata.

7.) Guasto quadro comandi

Si illumina se è intervento il dispositorio di sicurezza.

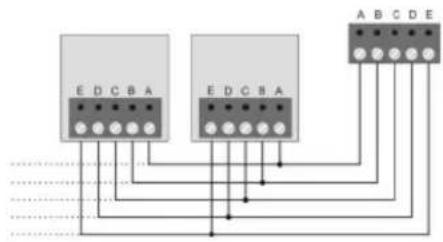

8.) Cablaggio dei quadri comando (opzionale)

La tensione dei quadri di commando non deve essere inferiore ai 10,5V DC (si consigliano almeno 12V). Se la tensione è insufficiente, raddoppiare le linee di conduittura della tensione con i fili restanti oppure utilizzato un'alimentazione di tensione secondaria.

9.) Uscita bus

Per il cablaggio di altri moduli di ampliamento sul bus.

10.)Nonutilizzato

Tutti i dip-switch devono essere posizionati su „OFF".

11.)Cavallotto antisabotaggio

Se il cavallotto è chiuso, l'interruttore di antisobotaggio sul coperchio del modulo di ampliatione è disinserito.

12.)Contatto antisabotaggio

13.)Potenziometro volume

Per la regolazione del volume degli altoparlanti esterni.

14.) Cablaggio degli altoparlanti (opzionale)

Si possono collegare in seriese massimo 2 altoparlanti esterni da 16 Ohm. Il volume cui èssere regolato sulla sched del potenziometro.

Nota: Se è collegato un altoparlante esterno, sul modulo di ampliationo cavi a 8 zone si dovrebbe collegare un'alimentazione di tensione supplementare.

Uscita (-2)

Il relè è preconfigurato in modo da passare da 12 V DC a 0V con l'attivazione dell'uscita. La corrente massima è di 100mA . Se lo si desidera, è possible invertire但这a uscita in fase di programmazione.

15.)JP4

Il cavalloto delve essere impostato sulla posizione 3.

16.)Uscita (+1)

Il relè è preconfigurato in modo da passare da 0V a 12 V DC con l'attivazione dell'uscita. La corrente massima è di 100mA . Se lo si desidera, è possibile invertire但这a uscita in fase di programmazione.

17.) Indirizzo del modulo di ampliamento cavi a 8 zone

Impostare il cavallotto sulla posizione adatta del modulo di ampliationo.

Note: Accertarsi di non utilizzare due volte un indirizzo del bus.

4. Dati tecnici

Assorbimento di corrente	60 mA, con massimo 12 V DC; massimo 310 mA con altoparlante a volume massimo
Zone	8 Zone; NC oppure FSL con antimascheramento
Uscite	1 Uscita con inserimento negativo, 1 Uscita con inserimento positivo; 100mA con massimo 12 V DC
Dimensioni 220mm x 135mm x 45mm (AxlxP)
Peso	330g
Temperatura di esercizio	da -10° a 55°C
Umidità dell'aria massimo 96%
