IPCA63500 - Sikkerhedsalarmer ABUS - Gratis brugsanvisning og manual

Produkttype	8-zoners kablet udvidelsesmodul
Mærke	ABUS
Model	IPCA63500
Kategori	Sikkerhedsalarm
Mål (H x B x D)	220 mm x 135 mm x 45 mm
Vægt	330 g
Strømforsyning	12 V DC, strømforbrug 60 mA (maks. 310 mA med højttaler ved max lydstyrke)
Antal zoner	8 zoner (NC eller FSL med anti-maskering)
Programmerbare udgange	1 negativ aktiveringsudgang, 1 positiv aktiveringsudgang, 100 mA maks. ved 12 V DC
Hovedfunktioner	Tilføjelse af 8 kablede zoner og 2 programmerbare udgange, tilslutning af ekstra detektorer og højttalere
Driftstemperatur	-10 °C til 55 °C
Maksimal luftfugtighed	96 %
Maksimal busafstand	1 km
Vedligeholdelse og rengøring	Afbryd strømmen før rengøring. Brug en tør, fnugfri klud.
Sikkerhed	Sabotagekontakt, indstøbt stik til deaktivering af sabotagebeskyttelse
Reservedele og reparationsmuligheder	Reservedele fås hos producenten. Reparation af en autoriseret fagperson.
Generelle oplysninger	Kablet udvidelse kompatibel med ABUS centraler. Adresse justeres via stik.

Ofte stillede spørgsmål - IPCA63500 ABUS

Hvordan installeres 8-zoners kablede udvidelse?

Afbryd strømmen til centralen, fjern skruerne fra kabinettet, åbn det, og fastgør printpladen. Kortslut sabotagekontakten med det indstøbte stik, hvis den monteres i centralens kabinet. Til vægmontering skal du bruge basen som skabelon, føre kablerne gennem og skrue fast.

Hvordan tilsluttes en detector til udvidelsen?

Hver zone kan tilsluttes som NC, FSL (DEOL) eller med anti-maskering. Brug zoneklemmerne og om nødvendigt klemmerne A (+12 V) og B (0 V) til detektorens strømforsyning. Følg ledningsdiagrammerne i vejledningen.

Hvad er den maksimale afstand for udvidelsen på bussen?

Den maksimale afstand mellem den fjerneste udvidelse og centralen må ikke overstige 1 km. Sørg for, at forsyningsspændingen ikke falder under 10,5 V DC (12 V anbefales).

Hvordan indstilles udvidelsens adresse?

Brug det indstøbte stik (reference 17) til at vælge adressen. Sørg for, at hver udvidelse på bussen har en unik adresse.

Kan jeg tilslutte ekstra højttalere?

Ja, op til to eksterne højttalere på 16 ohm i serie. Tilslut dem til den forberedte stikforbindelse og juster lydstyrken med potentiometeret. Yderligere strømforsyning kan være nødvendig.

Hvad betyder indikatoren 'Fejl-LED aux'?

Denne indikator lyser, når sikringen til hjælpestrømforsyningen (AUX-stik) er sprunget. Kontroller sikringen og udskift den om nødvendigt.

Hvordan bruges anti-maskeringsfunktionen?

Hvis detektoren understøtter anti-maskering, skal du bruge tre modstande til at overvåge tilstandene OK, Alarm, Sabotage, Maskeret. Programmer zonen med egenskaben 'Maskering' i centralen.

Hvad er udvidelsens strømforbrug?

Strømforbruget er 60 mA maks. ved 12 V DC uden højttaler, og op til 310 mA med intern højttaler ved maksimal lydstyrke.

Hvordan rengøres den kablede udvidelse?

Afbryd strømmen før enhver operation. Rengør kabinettet med en tør, fnugfri klud. Undgå væsker og slibende rengøringsmidler.

Hvor finder jeg reservedele til IPCA63500?

Reservedele fås hos producenten ABUS eller hos autoriserede forhandlere. Til reparationer skal du kontakte en kvalificeret fagperson.

BRUGSANVISNING IPCA63500 ABUS

Tradudvidelse med 8 zoner

Installationsvejledning (DK) 22

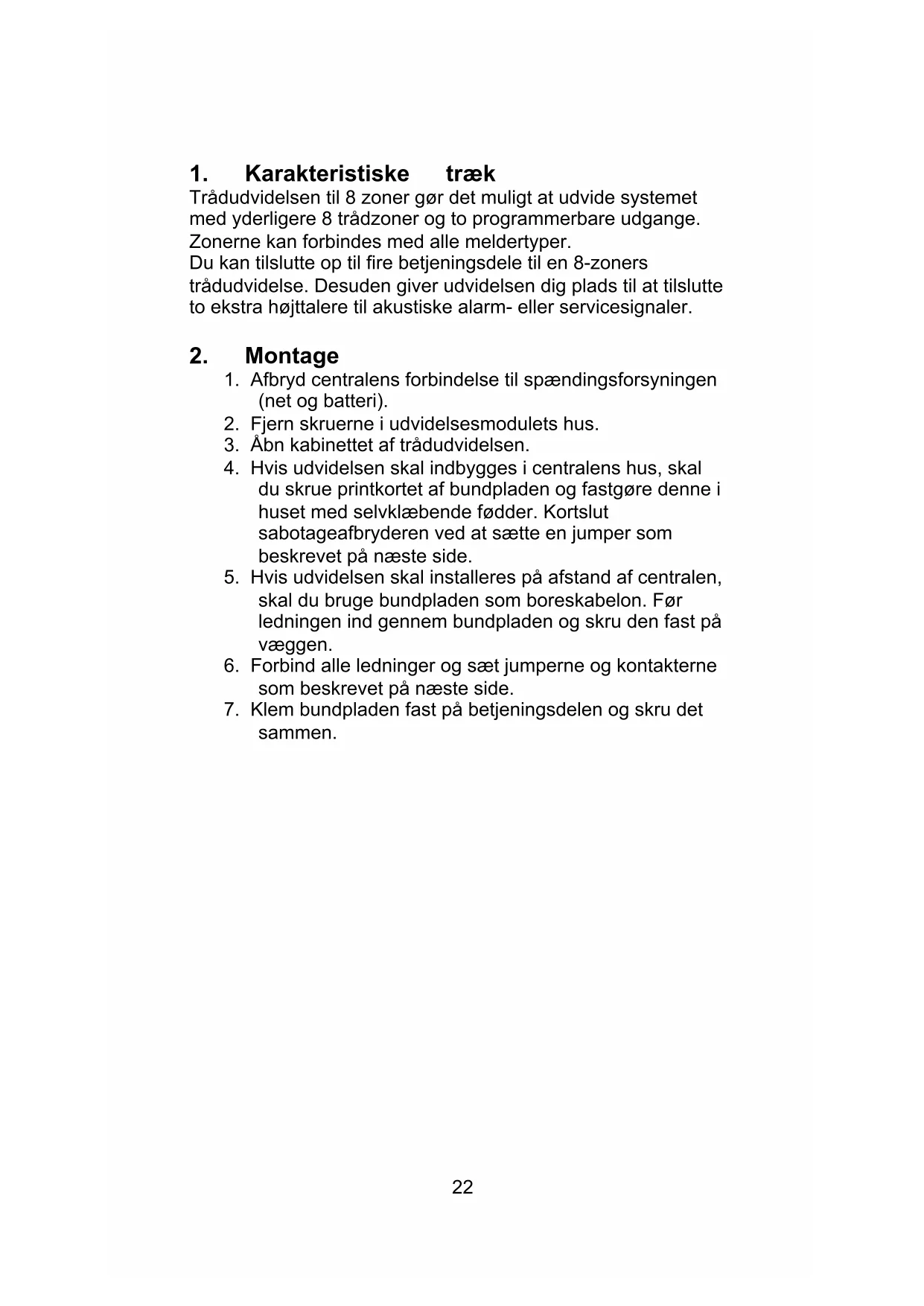

1. Karakteristiske træk

Trädudvidelsen til 8 zoner gør det muligt at udvide systemet med yderligere 8 tradzoner og to programmerbare udgange.

Zonerne kan forbinds med alle meldertype.

Du kan tilslutte op til fire betjeningsdele til en 8-zoners tradudvidelse. Desuden giver udvidelsen dig plads til at tilslutte to ekstra hjojttalere til akustiske alarm- eller servicesignaler.

2. Montage

1. Afbryd centralens forbindelse til spændingsforsyningen (net og batteri).
2. Fjern skruerne i udvidelsesmodulets hus.
3. Abn kabinettet af tradudvidelsen.
4. Hvis udvidelsen skal indbygges i centralens hus, skal du skrue printkortet af bundpladen og fastgore dette i huset med selvklæbende fddder. Kortslut sabotageafbryderen ved at sætte en jumper som beskrevet på næste side.
5. Hvis udvidelsen skal installereres på afstand af centralen, skal du bruge bundpladen som boreskabelon. Før ledningen ind gennem bundpladen og skru den fast på væggen.
6. Forbind alle ledninger og sæt jumperne og kontakterne som beskrevet på næste side.
7. Klem bundpladen fast på betjeningsdelen og skru detSAMmen.

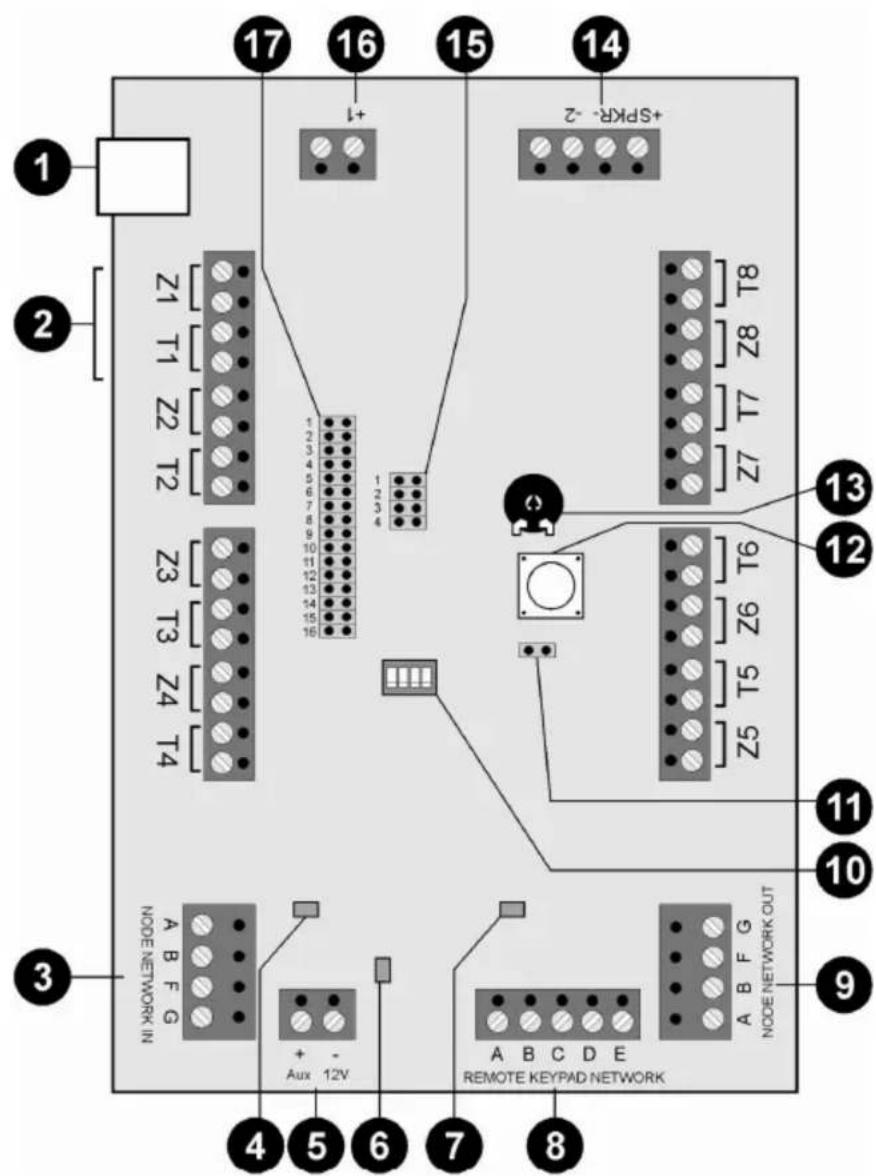

3. Beskrivelse af komponenterne og programmierungen

1.) Ikke anvendt

2.) Ledningsføring for de enkelte zoner

Ledningsf.orgingen for hver zone kan udfores forskelligt (se nedenfor). Meldernes kontakter er sædvanligvist NC (normalt sluttet); hvis du ønsker adfaerden NO (normalt brudt), skal du invertez zonerne.

Bemerk: Hvis melderens spændingsforsyning skal kore over udvidelsen, er det nødvendigt med to ekstra ledninger for forbindelsene til tilslutningerne A (+12 V DC) og B (0 V).

NC-ledningsfording

Betegnes ogsa som CCL-ledningsf.orging

FSL-ledningsføring (DEOL)

Muliggør enkeltvis overvågning af en trådsabotage (se installationsvejledningen).

Anti-maskerings-ledningsføring:

Hvis melderen har anti-mask-egenskap, kan tre modstande overvåge alle tilstande (OK, alarm, sabotage, maskeret).

Zonen kan programmeres som enchver,anden zone (fx straks),men skal dog have tildelt egenskaben "maskering".

Bemerk: Du kan finden eksempler på ledningsføring i installationsvejledningen.

3.) Busindgang

Der anwendes sædvanligvis et alarmkabel på 8 x 0,22 mm². I områder med mange støjfrekvenser skal du ∀ere opmærksom på at du bruger afskærmede kabler (se øgså installationsvejledningen).

Bemärk: Den maksimale afstand til den udvidelse der er langst væk, mA ikke overskride 1 km.

Bemark: Spændingsforsyningen pågressive til under 10,5 V DC på udvidelsene (anbefaling min. 12 V DC). Hvis spændingen er for lav, kan du fordoble de

spændingsførende ledninger med de øvige Åer uller du kan bruge en yderligere spændingsforsyning.

Den Forste udvidelse på bussen forbinds med centralen via tilslutningen NODE NETWORK IN (busindgang).

Hver afterfolgende udvidelse til sluttes til NODE NETWORK OUT (busudgang) på den forrige udvidelse.

4.) AUX fejl-LED

Lyser nár sikringen er breve utdlost.

5.) AUX-tilslutning

Ekstra spændingstilslutning til at forsyne eksterne sensorer og udgange.

6.) Power LED:

Blinker nár der er fejl i kommunikationen via bussen.

7.) Betjeningsdel fejl

Lyser nár sikringen er blevet udløst.

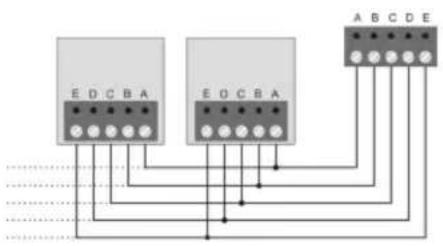

8.) Ledningsføring for betjeningsdelene (ekstraudstyr)

Spændingsforsyningen pågressive falde til under 10,5 V på betjeningsdelen (anbefaling min. 12 V). Hvis spændingen er for lav, kan du fordoble de spændingsførende ledninger med de øvrige Årer eller du kan bruge en yderligere spændingsforsyning.

9.) Busudgang

Til ledningsføring af yderligere udvidelsesemoduler på bussen.

10.)Ike anvendt

Alle dip-kontakter skal stå på "OFF".

11.) Sabotage-jumper

När jumperen er sluttet, er lagsabotagen pa udvidelsesmodulet koblet fra.

12.) Sabotagekontakt

13.)Lydstyrke-potentiometer

Til at indstille lydstyrken i de eksterne hjojttalere.

14.) Ledningsføring for hjttalerne (ekstraudstyr)

Der kan tilsluttes op til 2 eksterne 16 ohms højttalere sérieforbundet. Lydstyrken kan reguleres på printkortet på potentiometeret.

Bemark: Ved tilslutning af en ekstern højttaler br der tilsluttes en yderligere spændingsforsyning til tradudvidelsen til 8 zoner.

Udgang (-2)

I forindstillingen kobler relæet om fra 12 V til 0 Vningarudgangen aktiveres. Den maksimale strøm er i denSAMmenhæng på 100mA . Denne udgang kan after onske inverteres i forbindelse med programmeringen.

15.)JP4

Jumperen skal vare sat pà position 3.

16.)Udgang (+1)

I forindstillingen kobler relæet om fra 0 V til 12 V DC'nar udgangen aktiveres. Den maksimale strøm er i den sammenhæng på 100mA . Denne udgang kan after onske inverteres i forbindelse med programmeringen.

17.) Adressen for tradudvidelsen til 8 zoner

Sæt jumperne på den passende position på udvidelsen.
Bemærk: Forvis dig om at ingen adresse på bussen anvendes to gange.

4. Tekniske data

Strømforbrug	60 mA maks. ved 12 V DC; 310 mA maks. med fuld lydstyrke i hjttalerne
Zoner 8 zoner; NC	eller FSL med anti-masking
Udgange	1 udgang negativ koblende,1 udgang positiv koblende;100 mA maksimalt ved 12 V DC
Mål 220mm x 135mm	mm x 45mm (HxBxD)
Vægt	330g
Driftstemperatur -10° til 55°C
Luftfugtighed maks.	96%
