BEDIENUNGSANLEITUNG IPCA63500 ABUS

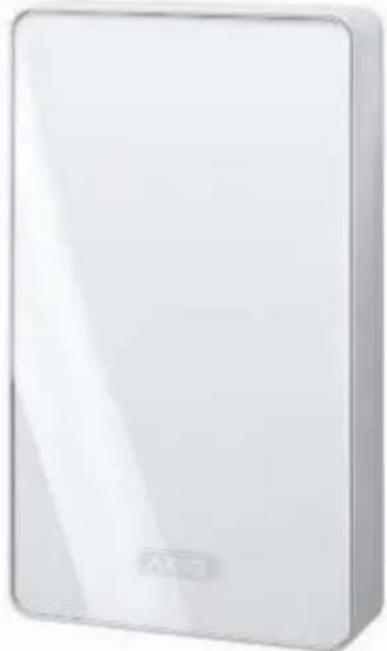

8-Zonen Drahterweiterung für Terxon LX

Installationsanleitung

Die 8-Zonen-Drahterweiterung erhögt es Ihnen, das System mit zusätzlichen 8 Drahtzonen und zwei programmierbaren Ausgängen zu erweiten. Die Zonen können mit allen Melderarten verbunden werden.

Sie können bis zu vier Bedienteile an eine 8-Zonen-Drahterweiterung anschließen. Zusätzlich bietet Ihnen die Erweiterung Platz für den Anschluss von zwei zusätzlichen Laufsprechern für akustische Alarm- oder Servicesignale.

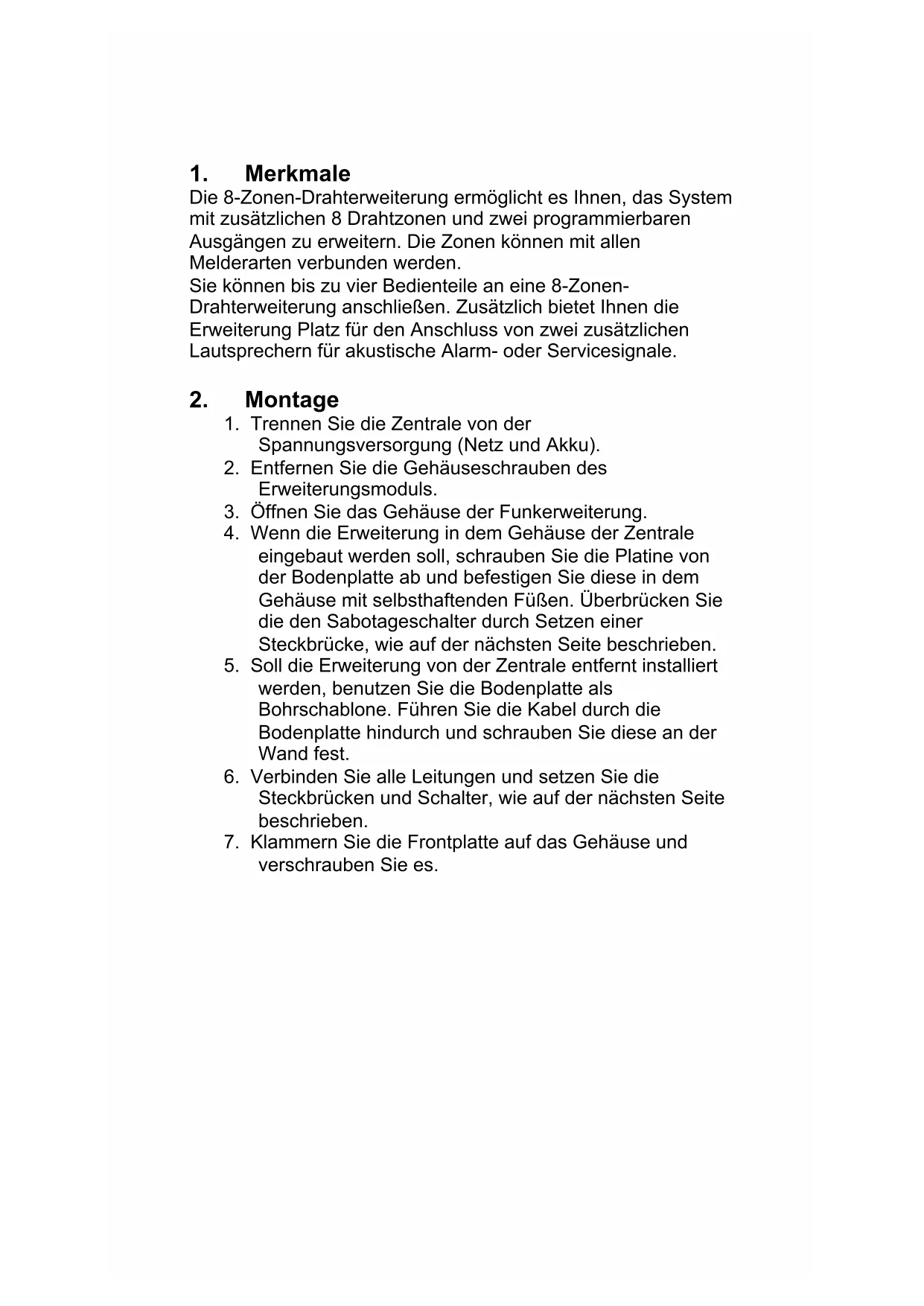

2. Montage

1. Trennen Sie die Zentrale von der Spannungsvorsorgung (Netz und Akku).
2. Entfernen Sie die Gehäuseschrauben des Erweiterungsmodulus.
3. Öffnen Sie das Gehäuse der Funkerweiterung.
4. Wenn die Erweiterung in dem Gehäuse der Zentrale eingebaut werden soll, schrauben Sie die Platine von der Bodenplatte ab und befestigen Sie diese in dem Gehäuse mit selbsthaftenden Füssen. Überbrücken Sie die den Sabotageschalter durch Setzen einer Steckbrücke, wie auf der{nachsten Seite beschrieben.
5. Soll die Erweiterung von der Zentrale entfernt installiert werden, benutzen Sie die Bodenplatte als Bohrschablone. Führren Sie die Kabel durch die Bodenplatte hindurch und schrauben Sie diese an der Wand fest.
6. Verbinden Sie alle Leitungen und setzen Sie die Steckbrücken und Schalter, wie auf der{nachsten Seite beschrieben.
7. Klammern Sie die Frontplatte auf das Gehäuse und verschrauben Sie es.

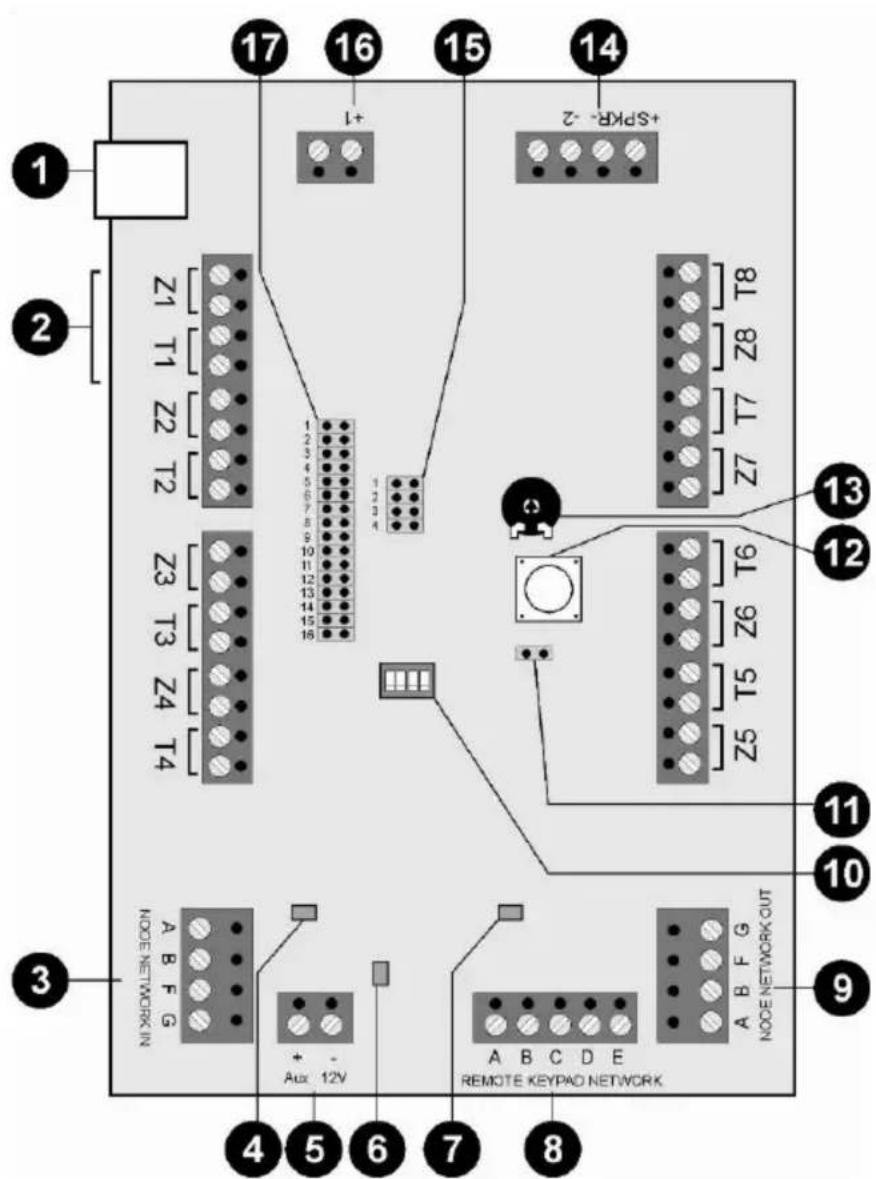

3. Komponenten und Verdraughtung

1.) Nicht verwendet

2.) Zonenverdraughtung

Jede Zone kann entsprechlich verdrahtet werden (siehe)_unden). Die Kontakte der Melder sind üblicherweise NC (normal geschlossen); falls Sie das Verhalten NO (normal offen) wünschen, mussen Sie die Zonen invertieren.

Hinweis: Falls die Spannungsvorsorgung des Melders über die Erweiterung laufen soll, sind zwei zusätzliche Leitungen für die Verbindungen zu den Anschlüssen A (+12 V DC) und B (0V) notwendig.

NC-Verdrahtung

Wird auch als CCL-Verdraughtung bezeichnet

FSL-Verdrahtung (DEOL)

Ermöglicht die einzelné Überwachung einer Drahtsabotage (siehe Installationsanleitung).

Anti-Maskierung-Verdraughtung:

Falls der Melder die Anti-Mask-Eigenschaft besitzt, konnen drei Widerstände alle Zustände überwachen (OK, Alarm, Sabotage, Maskiert). Die Zone kann wie jeder andere Zone programmiert (z. B. Sofort) werden, muss aber die Eigenschaft „Maskierung“ zugewiesen besteht.

Hinweis: Verdrahtungsbeispiele finden Sie in der Installationsanleitung.

3.) Buseingang

Üblicherweise wird ein 8 × 0,22 ~mm^2 Alarmkabel verwendet. Achten Sie in Bereichen mit denen Störfrequenzen auf die Verwendung von abgeschirmten Kabeln (siehe auch Installationsanleitung).

Hinweis: Die maximale Entfernung der am weitesten entfernten Erweiterung darf 1km nicht überschreiben.

Hinweis: Die Spannungsvorsorgung damit an den Erweiterungen nicht unter 10,5 V DC fallen (Empfehlung mind. 12V DC). Ist die Spannung zu niedrig, verdoppeln Sie die spannungsführenden Leitungen mit den übrigen Adern oder verwenden Sie eine zusätzliche Spannungsvorsorgung.

Die erstige Erweiterung am Bus wird über den Anschluss NODE NETWORK IN (Buseingang) mit der Zentrale verbunden..

Jede folgende Erweiterung wird an NODE NETWORK OUT (Busausgang) der vorhergehenden Erweiterung angeschlossen.

4.) AUX Fehler LED

Leuchtet, wenn die Sicherung ausgelost hat.

5.) AUX-Anschluss

Zusätzlicher Spannungsanschluss zur Versorgung externer Sensoren und Ausgänge.

6.) Power LED:

Blinkt, wenn die Kommunikation über den Bus gestört ist.

7.) Bedienteil Fehler

Leuchtet, wenn die Sicherung ausgelöst hat.

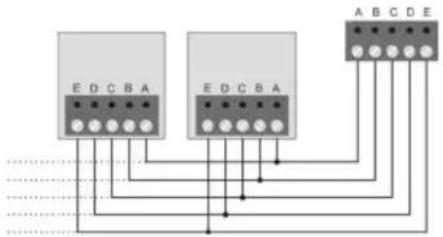

8.) Verdraughtung der Bedienteile(optional)

Die Spannungsvorsorgung damit an den Bedienteilen nicht unter 10,5 V DC fallen (Empfehlung mind. 12V). Ist die Spannung zu niedrig, verdoppeln Sie die

spannungsfuhrenden Leitungen mit den übrigen Adern oder verwenden Sie eine zusätzliche Spanningsversorgung.

9.) Busausgang

Zur Verdrahtung von weiteren Erweiterungsmodulen am Bus.

10.)Nicht verwendet

Alle Dip-Schalter müssen auf "OFF" stehen.

11.) Sabotage-Steckbrücker

Bei geschlossener Steckbrücke ist die Deckelsabotage des Erweiterungsmoduls abgeschaltet.

12.) Sabotagekontakt

13.)Lautstärke-Poti

Zur Einstellung der Lautstärke externer Laufsprecher.

14.) Verdrahtung der Laufsprecher (optional)

Bis zu 2 externe 16 Ohm Lautsprecher konnen in Reihe angeschlossen werden. Die Lautstärke kann auf der Platine am Potentiometer geregelt werden.

Hinweis: Bei Anschluss eines externen Lautsprechers sollte an der 8 Zonen-Drahterweiterung eine zusätzliche Spannungsversorgung angeschlossen werden.

Ausgang (-2)

In der Voreinstellung schaltet das Relais bei der Aktivierung des Ausgangs von 12 V DCAuf 0V um. Der maximale Strom beträgt darauf 100mA . Diese Ausgang kann nach Wunsch bei der Programmierung invertiert werden.

15.)JP4

Die Steckbrücke muss auf der Position 3 gesetzt sein.

16.)Ausgang (+1)

In der Voreinstellung schaltet das Relais bei der Aktivierung des Ausgangs von 0V auf 12 V DC um. Der maximale Strom beträgt darauf 100mA. Diese Ausgang kann nach Wunsch bei der Programmierung invertiert werden.

17.) Adresse der 8 Zonen-Drahterweiterung

Setzen Sie die Steckbrücke auf die passende Position der Erweiterung.

Hinweis: Vergewissern Sie sich, dass auf einem Bus keine Adresse zweimal verwendet wird.

4. Technische Daten

Stromaufnahme	60 mA max. bei 12 V DC; 310 mA max. mit Lautsprecher bei voller Lautstärke
Zonen 8 Zonen; NC	oder FSL mit Anti-Masking
Ausgänge	1 Ausgang negativ schaltend,1 Ausgang positiv schaltend;100mA maximal bei 12 V DC
Abmessungen 220mm x 135mm x 45mm (HxBxT)
Gewicht	330g
Betriebstemperatur	-10° bis 55°C
Luftfeuchtigkeit maximal	96%
