GEBRUIKSAANWIJZING IPCA63500 ABUS

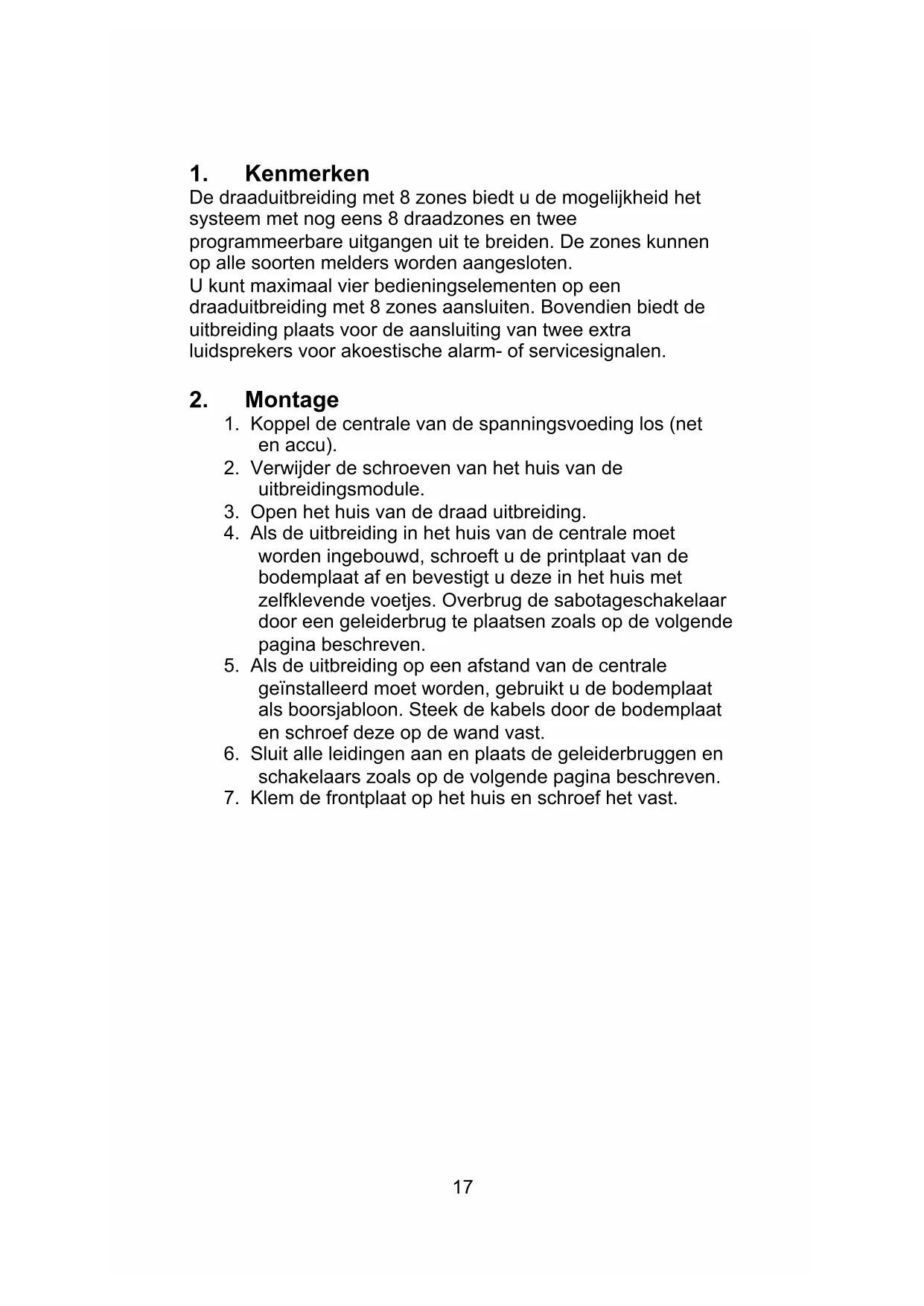

Draaduitbreiding met 8 zones

De draaduitbreiding met 8 zones bildt u de möglichkheid het systeem met nogiens 8 draadzones en twee programmeerbare uitgangen uit te breiden. De zones kunnen op alle soorten melders worden aangesloten.

U kunt maximaal vier bedieningselementen op een draaduitbreiding met 8 zones aansluten. Bovendien besteht de uitbreiding plaat voor de aansluiting van twee extra luidsprekers voor akoestische alarm- of servicesignalen.

2. Montage

1. Koppel de centrale van de spanningsvoeding los (net en accu).
2. Verwijder de schroeven van hetuis van de uitbreidingsmodule.
3. Open het huis van de draad uitbreiding.
4. Als de uitbreiding in hetuis van de centrale要去 worden ingebouwd, schroeft u de printplaat van de bodemplaat af en bevestigt u deze in hetuis met zichklevende voetjes. Overbrug de sabotageschakelaar door een geleiderbrug teplaatsen zoals op de volgende pagina beschreven.
5. Als de uitbreiding op een afstand van de centrale geinstalleerd要去 worden, gezruikt u de bodemplaat als boorsjabloon. Steek de kabels door de bodemplaat en schroef deze op de wand vast.
6. Sluit alle leidingen aan en plaats de geleiderbruggen en schakelaars zoals op de volgende paginga beschreiben.
7. Klem de frontplaat op het huis en schroef het vast.

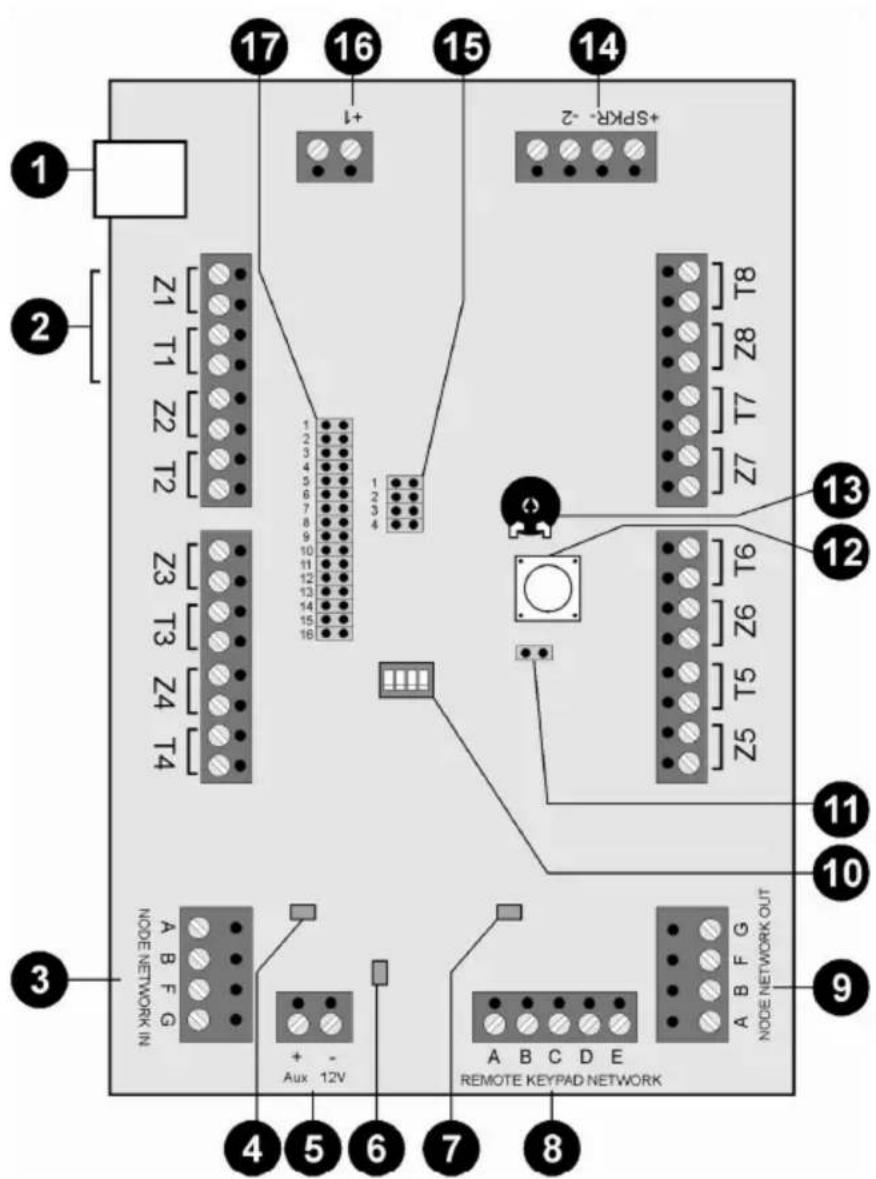

3. Beschrijving van de componenten en programmering

1.) Niet in gebruik

2.) Zonebedrading

Elke zone kan verschillend worden bedraad (zie hieronder). De contacten van de melders+zijn normalaal gesproken NC (normaal gesloten); als u de instelling NO (normaal open) wilt, moet u de overeenkomstige zones omkeren.

Opmerking: Als de spanningsvoeding van de melder via het bedieningselement要去 lopen, zich er twee extra leidingen voor de verbindingen maar de aansluitingen A (+12 V DC) en B (0V) nodig.

NC-bedrading

Wordt ook CCL-bedrading genoemd

FSL-bedrading (DEOL)

Maakt de afzonderlijke bewaking van een draadsabotage möglichk (zie installmentatie-instructies).

Als de melder de anti-mask-eigenschap heeft, können drie waarstanden alle toestanden bewaken (OK, alarm, sabotage, afgedekt). De zone kan net als elke andere zone worden geprogrammeerd (bijv. Onmiddelijk), hieraan要去chter de eigenschap "afdekking" worden toegewezen.

Opmerking: Voorbeelden van de bedrading vindt u in de installment-instructies.

3.) Busingang

Normaal gesproken worden er een 8 × 0.22 mm^2 alarmkabel gebruikt. Let in gebieden met veel stoorfrequencys op het gebruik van afgeschermde kabels (zie ook installment-instructions).

Opmerking: De maximale aufstand van de verst verwijderde uitbreiding mag Niet meer dan 1km bedragen.

Opmerking: De spanningsvoeding mag op de uitbreidingen Niet onder 10,5 V DC dalen (aanbeveling min. 12V DC). Is de spanning te laag, verdubbel dan de spanningsleideringen met de overgebleven aders of gebruik een extra spanningsvoeding.

De eerste uitbreiding op de bus worden via de aansluiting NODE NETWORK IN (busingang) op de centrale aangesloten.

Elke volgende uitbreiding worden op NODE NETWORK OUT (busuitgang) van de voorafgaande uitbreiding aangesloten.

4.) AUX fout LED

Brandt als de zekering werk geactiveerd.

5.) AUX-aansluiting

Extra spanningsaansluiting voor de voeding van externe sensoren en uitgangen.

6.) Power LED:

Knippert als de communicates via de bus gestoord is.

7.) Bedieningselement fout

Brandt als de zekering werk geactiveerd.

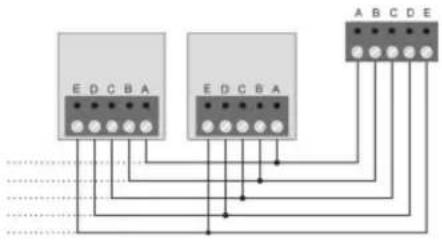

8.) Bedrading van de bedieningselementen (optioneel)

De spanningsvoeding mag op de bedieningselementen nicht onder 10,5 V DC dalen (aanbeveling min. 12V). Is de spanning te laag, verdubbel dan de spanningsleidingen met de overgebleven aders of gebruik een extra spanningsvoeding.

9.) Busuitgang

Voor de bedrading van nog meer uitbreidingsmodules op de bus.

10.) Niet in gebruik

Alle DIP-schakelaars moeten op "OFF" staan.

11.) Sabotage-geleiderbrug

Met een gesloten geleiderbrug is de dekselsabotage van de uitbreidingsmodule uitgeschakeld.

12.) Sabotagecontact

13.)Volumepotentiometer

Voor de instelling van het volume van externe luidsprekers.

14.) Bedrading van de luidsprekers (optioneel)

Maximaal 2 externe 16 Ohm luidsprekers können in serie worden aangesloten. Het volume kan op de printplaat op de potentiometer worden geregeld.

Opmerking: Als er een externe luidspreker wordt aangesloten op de draaduitbreiding met 8 zones dan要去 een extra spanningsvoeding worden aangesloten.

Uitgang (-2)

In de voorinstelling schakelt het relais na het activeren van de uitgang van 12 V DC maar 0V om. De maximale stroom bedraagt waar bij 100mA . Deze uitgang kan op verzoek bij de programmering worden omgekeerd.

15.)JP4

De geleiderbrug要去 stand 3 zich gezet.

16.)Uitgang (+1)

In de voorinstelling schakelt het relais na het activeren van de uitgang van 0V DC maar 12 V DC om. De maximale stroom bedraagt waar bij 100mA . Deze uitgang kan op verzoek bij de programmering worden omgekeerd.

17.) Adres van de draaduitbreiding met 8 zones

Zet de geleiderbrug op de juiste plaats op de uittbreiding.

Opmerking: Controller of op een bus geen adres tweekeer worden gezruikt.

Stroomopname	60 mA max. bij 12 V DC; 310 mA max. met luidsprekers met het hoogste volume
Zones 8 zones; NC of FSL met anti-masking
Uitgangen	1 uitgang negatif schakelend,1 uitgang positief schakelend;100mA maximaal bij 12 V DC
Afmetingen 220mm x 135mm x 45mm (HxBxD)
Gewicht	330g
Bedrijftstemperatuur	-10° tot 55°C
Luchtvochtigheid maximaal 96%
