MODE D'EMPLOI IPCA63500 ABUS

Module de extension filaire 8 zones

L'extension filaire 8 zones permet d'ajouter 8 zones filaires et deux sorties programmables supplémentaires au système. Ces zones peuvent être raccordées à des détecteurs en tout genre. Vous pouvez raccorder jusqu'à 4 éléments de commande à une extension filaire 8 zones. En complément, l'extension filaire permet le raccordement de deux haut-parleurs supplémentaires destinés à des alarmes sonores ou des signaux de maintenance.

2. Installation

1. Débrancher la centrale de l'alimentation électrique (secteur ou à pile).
2. Retirer les vis du boîtier de l'extension.
3. Ouvrir le boîtier de l'extension filaire.
4. Si l'extension doit être montée dans le boîtier de la centrale, dévisser la platine de l'embase et la fixer dans le boîtier avec des pieds autocollants. Court-circuiter l'interrupteur antisabotage en positionnant un jack encastrable, comme indiqué à la page suivante.
5. Si l'extension doit être installée hors de la centrale, utiliser l'embase en tant que gabarit de perçage. Faire passer les câbles à travers l'embase et la visser fermement au mur.
6. Brancher tous les câbles, puis positionner les straps échancrables et les commutateurs comme indiqué à la page suivante.
7. Positionner le panneau avant sur le boîtier, puis le visser.

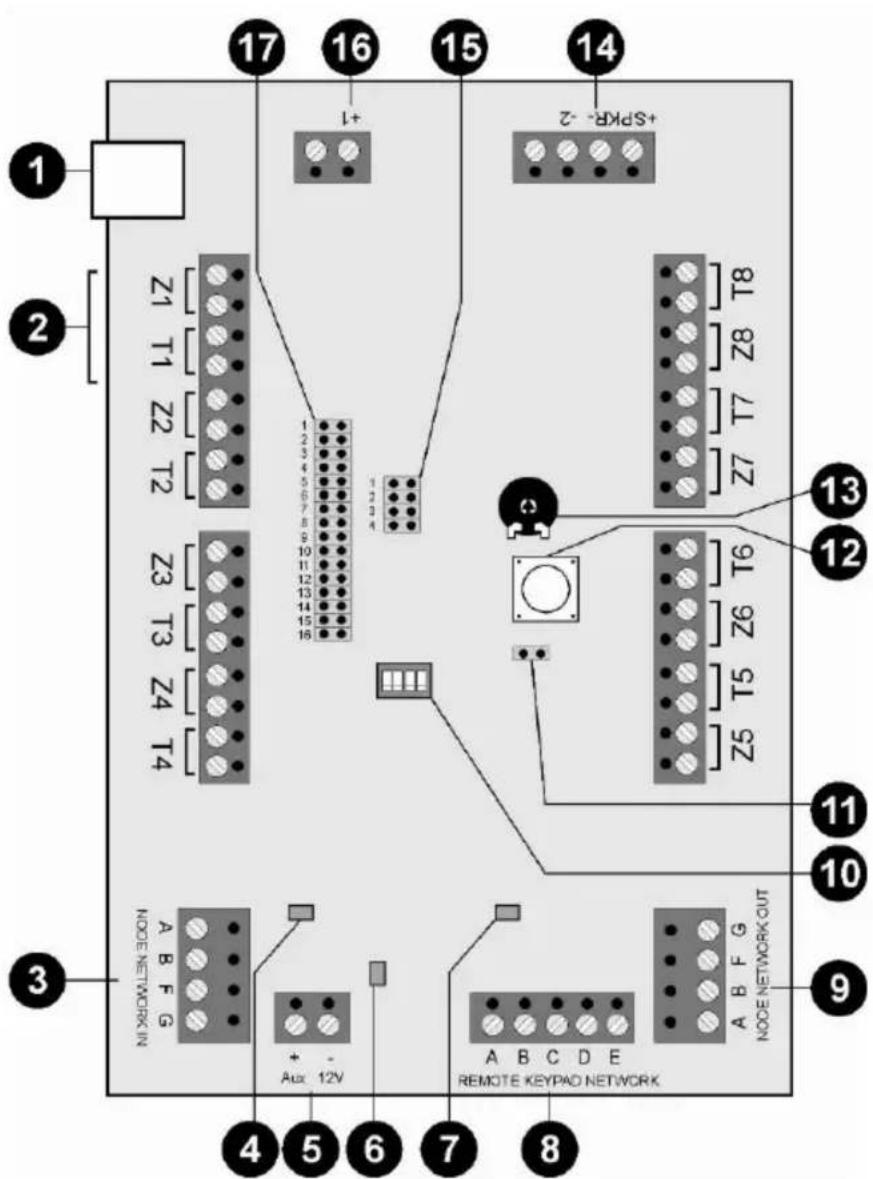

3. Composants et câblage

1.) Non utilisé

2.) Connexion de zones

Un détector peut être raccordé de manières ci-dessous. Chaque zone peut être raccordée différemment. En principe, les contacts des détectors sont normalement fermés (NC). Si un comportement NO (normalement ouvert) est souhaité, il convient d'inverser les zones.

Remarque : si le détecteur doit être alimenté par l'extension, deux câbles supplémentaires sont nécessaires aux raccordements aux bornes A (+12 V c.c.) et B (0 V).

Branchement NC

Appelé branchement CCL.

Branchement FSL (DEOL)

Permet la surveillance séparée d'un sabotage filaire (voir les instructions d'installation).

Branchement anti-masquage :

Si le détecteur a la propriété « Anti-masq. », trois résistances peuvent surveiller l'ensemble des états (OK, Alarme, Sabotage, Masqué). La zone concernée peut être programmée comme toute autre zone quelconque (par ex. Immédiatement), mais la propriété « Masquage » doit lui avoir été affectée.

Remarque : pour des exemples de branchement supplémentaires, consulter les instructions d'installation.

3.) Entre bus

Un câble d'alarme de 8 × 0.22 mm est normalement utilisé. Veiller, dans les zones à interférences importantes, à utiliser des câbles blindés (voir aussi les instructions d'installation).

Remarque : la distance maximale de l'extension la plus éloignée ne doit pas dépasser 1 km.

Remarque : l'alimentation au niveau des extensions ne doit pas passer en dessous de 10,5 V c.c. (12 V au moins sont recommandés). Si la tension est trop faible, doubler les câbles conducteurs avec les autres fils ou utiliser une alimentation supplémentaire.

La première extension sur le bus est reliée à la centrale par le biais du connecteur NODE NETWORK IN (entrée bus).

Toute autre extension suivante est raccordée au NODE NETWORK OUT (sortie bus) de l'extension précédente.

4.) DEL d'erreur aux

Ce voyant s'allume lorsque le fusible a disjoncté.

5.) Connecteur aux

Connecteur d'alimentation supplémentaire pour les détecteurs et sorties externes.

6.) DEL de mise sous tension

Clignote lorsque la communication par le bus est en dérangement.

7.) Panne d'élément de commande

Ce voyant s'allume lorsque le fusible a disjoncté.

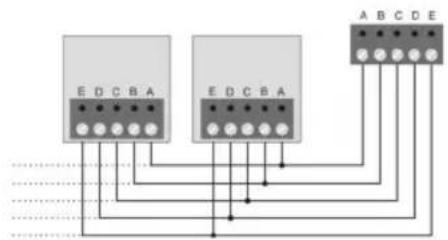

8.) Câblage des éléments de commande (en option)

L'alimentation au niveau des éléments de commande ne doit pas passer en dessous de 10,5 V c.c. (12 V au moins sont recommandés). Si la tension est trop faible, doubler les câbles conducteurs avec les autres fils ou utiliser une alimentation supplémentaire.

9.) Sortie bus

Permet le raccordement d'extensions filaires supplémentaires au bus.

10.) Nonutilisé

Tous les interrupteurs DIP doivent être sur « OFF »

11.) Jack enchissant antisabotage

Lorsque le jack est enchi, l'antisabotage du couvercle du module d'extension est désactivé.

13.) Potentiomètre de réglage du volume

Permet de régler le volume des haut-parleurs internes.

14.) Câblage des haut-parleurs (en option)

Jusqu'à deux haut-parleurs externes de 16 ohms peuvent être branchés en série. Le potentiomètre sur la platine permet de régler le volume.

Remarque : lors du raccordement d'un haut-parleur externe, il convient de brancher une alimentation supplémentaire à l'extension filaire.

Sortie (-2)

Par défaut, le relais commute de 12 V DC à activation de la sortie. Lors de l'opération, le courant maxi. est de 100mA. Une inversion de cette sortie est possible, le cas échéant, au niveau de la programmation.

Le jack enchâssable doit être mis en position 3.

16.) Sortie (+1)

Par défaut, le relais commute de 0V à 12V, à activation de la sortie. Lors de l'opération, le courant maxi. est de 100mA. Une inversion de cette sortie est possible, le cas échéant, au niveau de la programmation.

17.) Adresse de l'extension filaire 8 zones

Nficher le jack sur la position correspondante de l'extension. Remarque : s'assurer de ne pas utiliser deux fois la même adresse sur un bus.

4. Fiche technique

Consommation 60	mA maxi. à 12 V DCc.c.; 310 mA maxi. avec haut-parleur à volume maxi
Zones	8 Zones; NC ou FSL avec « Anti-masq. »
Sorties 1 sortie à mise en circuit négative,1 sortie à mise en circuit positive,100 mA maxi. à 12 V c.c.
Dimensions	220mm x 135mm x 45mm (HxLxP)
Poids 330 g
Température defonctionnement	-10° à 55°C
Humidité Maxi. 96%
