MANUALE UTENTE Milano 9.1 DVR FRACARRO

ATTENZIONE: Questo manuale rappresenta una guida rapida alla prima installazione del DVR, fare riferimento al manuale utente per la descrizione completa di tutte le singole funzioni.

Indice:

1-..Avvertenze di sicurezza....pag.6

1.1 - Contenuto della confezione ......pag.6

2- Descrizione del prodotto pag.7

3- Descrizione tasti pag.7

3.1-Pannello frontale....pag.7

3.2 - Panello posteriore ......pag.7

3.3 - Telecomoando ......pag.7

3.4 - Mouse ......pag.8

4- Installazione ...... pag.9

4.1 - Installazione disco fisso ......pag.9

4.2 – Prima configurazione del DVR....pag.10

5- Utilizzo basico del DVR....pag.13

5.1 - Ricerca ......pag.13

5.2 - Backup ......pag.14

5.3 - Visualizzazione delle immagini ......pag.15

6- Spegnimento ......pag.15

7- Appendici pag.15

7.1 - Tabella di registrazione ......pag.15

7.2 - Connessione di rete ......pag.16

7.3 - Connessione con dispositivo mobile ......pag.19

7.4 - connessione telecamere PTZ ......pag.19

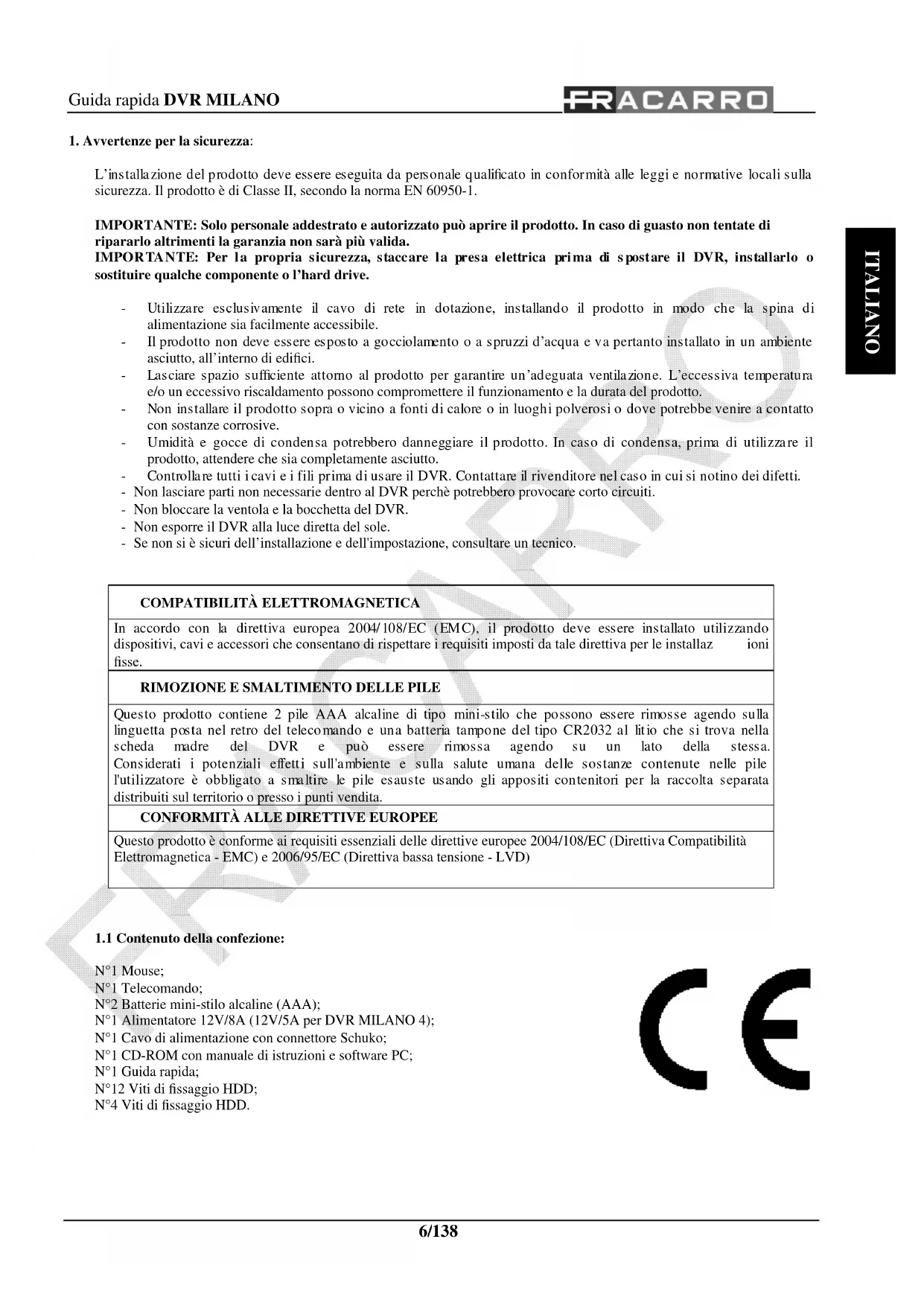

1. Avvertenze per la sicurezza:

L'installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla sicurezza. Il prodotto è di Classe II, secondo la norma EN 60950-1.

IMPORTANTE: Solo personale addestrato e autorizzato può aprire il prodotto. In caso di guasto non tentate di ripararlo altrimenti la garanzia non sarà più valida.

IMPORTANTE: Per la propria sicurezza, staccare la presa elettrica prima di spostare il DVR, installarlo o sostituire qualche componente o l'hard drive.

• Utilizzare esclusivamente il cavo di rete in dotazione, installando il prodotto in modo che la spina di alimentazione sia facilmente accessibile.
• Il prodotto non deve essere esposto a gocciolamento o a spruzzi d'acqua e va pertanto installato in un ambiente asciutto, all'interno di edifici.
• Lasciare spazio sufficiente attorno al prodotto per garantire un'adeguata ventilazione. L'eccessiva temperatura e/o un eccessivo riscaldamento possono compromettere il funzionamento e la durata del prodotto.
• Non installare il prodotto sopra o vicino a fonti di calore o in luoghi polverosi o dove potrebbe venire a contatto con sostanze corrosive.
• Umidità e gocce di condensa potrebbero danneggiare il prodotto. In caso di condensa, prima di utilizzare il prodotto, attendere che sia completamente asciutto.
• Controllare tutti i cavi e i fili prima di usare il DVR. Contattare il rivenditore nel caso in cui si notino dei difetti.
• Non lasciare parti non necessarie dentro al DVR perché potrebbero provocare corto circuiti.
• Non bloccare la ventola e la bocchetta del DVR.
• Non esporre il DVR alla luce diretta del sole.
• Se non si è sicuri dell'installazione e dell'impostazione, consultare un tecnico.

COMPATIBILITÀ ELETTROMAGNETICA

In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzando dispositivi, cavi e accessori che consentano di rispettare i requisiti imposti da tale direttiva per le installazioni fisse.

RIMOZIONE E SMALTIMENTO DELLE PILE

Questo prodotto contiene 2 pile AAA alcaline di tipo mini-stilo che possono essere rimosse agendo sulla linguetta posta nel retro del telecomando e una batteria tampone del tipo CR2032 al litio che si trova nella scheda madre del DVR e può essere rimossa agendo su un lato della stessa. Considerati i potenziali effetti sull'ambiente e sulla salute umana delle sostanze contenute nelle pile l'utilizzatore è obbligato a smaltire le pile esauste usando gli appositi contenitori per la raccolta separata distribuiti sul territorio o presso i punti vendita.

CONFORMITÀ ALLE DIRETTIVE EUROPEE

Questo prodotto è conforme ai requisiti essenziali delle direttive europee 2004/108/EC (Direttiva Compatibilità Elettromagnetica - EMC) e 2006/95/EC (Direttiva bassa tensione - LVD)

1.1 Contenuto della confezione:

N°1 Mouse;

N°1 Telecomando;

N°2 Batterie mini-stilo alcaline (AAA);

N°1 Alimentatore 12V/8A (12V/5A per DVR MILANO 4);

N°1 Cavo di alimentazione con connettore Schuko;

N°1 CD-ROM con manuale di istruzioni e software PC;

N°1 Guida rapida;

N°12 Viti di fissaggio HDD;

N°4 Viti di fissaggio HDD.

C€

2. Descrizione prodotto:

La serie DVR MILANO 4-9-16 è stata progettata per realizzare un sistema di videosorveglianza affidabile, sicuro e interfacciabili con diversi tipi di monitor, PC e telefoni cellulari.

Il nuovo tipo di compressione dinamica utilizzata e la possibilità di impostare il livello di qualità della registrazione garantiscono un lungo tempo di registrazione nel disco e un ottima qualità delle immagini durante il playback.

Il nuovo microprocessore permette al DVR di eseguire sei diverse operazioni come: registrazione, playback, visione delle immagini in tempo reale, backup, controllo e accesso remoto.

Può essere gestito da pannello frontale, mouse, telecomando, tastiera esterna, tastiera virtuale e interfaccia web via PC o smartphone.

I relè d'uscita possono essere attivati da un ingresso allarme, rilevazione del movimento, perdita video, eventi di sistema o direttamente da smartphone o interfaccia web.

3. Descrizione tasti:

3.1 Pannello frontale (Vedi figura 1):

N'	Tasto	Funzione	N'	Tasto	Funzione
1	Masterizzatore (opzionale)	Utilizzato per backup dei dati	12	STOP	Fermare il playback
2	Porta USB per collegamento Mouse	Connettere un mouse compatibile prima di accendere il DVR	13	COPY	Avviare il backup
3	Porta USB	Connettere una memoria di massa compatibile come: pendrive USB,lettore di MMC/SD card o masterizzatore DVD +RW esterno	14	MENU / ESC	Visualizzare o uscire dal Menu principale
4	Indicatori a LED	Indicatori per alimentazione, disco fisso e rete LAN	15	PAGE	Visualizzazione in modalità quad
5	MODE	Passaggio da modalità live a playback	16	LEFT / RIGHT	Movimento del cursore o Pan della telecamera PTZ verso sinistra
6	SEQ Passaggio o	ritorno alla modalità sequenza video	17	UP / BS	Movimento del cursore o Tilt della telecamera PTZ verso l’alto / Backspace
7	CALL	Passaggio o ritorno dalla modalità schermo intero	18	DOWN / DEL	Movimento del cursore o Tilt della telecamera PTZ cerso il basso / Delete
8	SEARCH	Visualizza il menu Ricerca	19	ENTER	Tasto di conferma
9	Sensore IR remoto	Ricevitore del segnale proveniente dal telecomando	20	SPLIT Windows +	Videata successiva
10	REC	Registrazione manuale	21	SPLIT Windows -	Videata precedente
11	Play/Pause	Play/Pausa delle immagini registrate

3.2 Panello posteriore (vedi figura 2):

N°	Connettori	N°	Connettori
1	4-9-16 Ingressi Video BNC 9 Selettore NTSC/PAL
2	Uscita monitor principale e secondario tipo BNC	10	Uscita monitor principale tipo S-video
3	4 ingressi audio RCA tipo mono 11 4/9/16 ingressi d'allarme
4	1 uscita audio RCA tipo mono	12	2 relè d'uscita (1 NA e 1 NC)

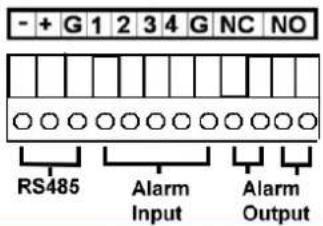

5	Connettore RS-232 per tastiera	13	Connettore BUS RS-485 per collegamento delle telecamere PTZ o tastiere
6	Uscita video VGA	14	Connettore di alimentazione
7	Connettore eSATA per dischi esterni	15	Tasto di accensione
8	Connettore rete LAN

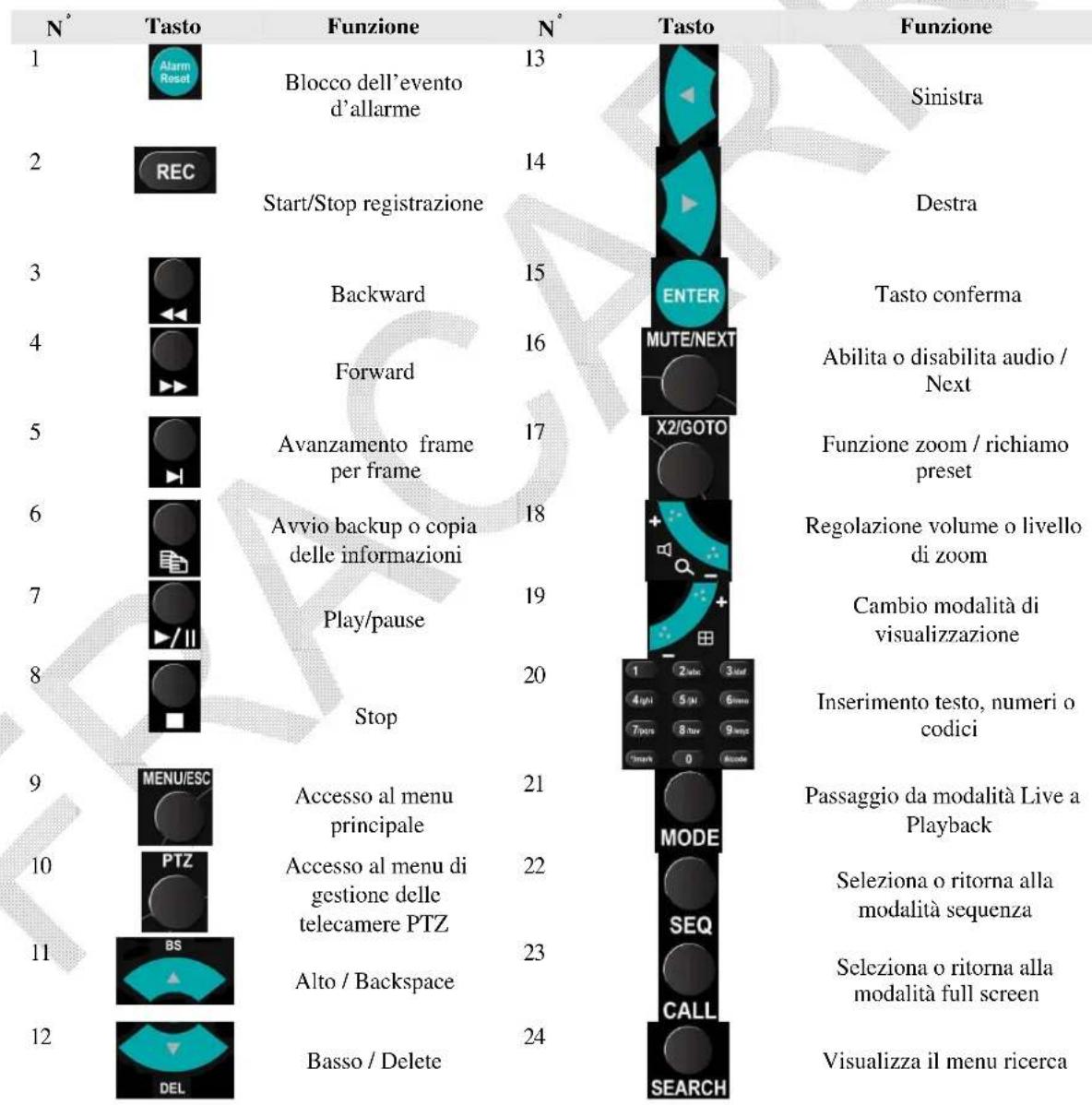

3.3 Telecomando (vedi figura 3):

Il telecomando è un accessorio che semplifica notevolmente la gestione e la programmazione del DVR. Si consiglia di non superare la distanza massima di 10m da telecomando a DVR.

Di seguito sono riportate tutte le singole funzioni dei vari tasti.

3.4 Mouse:

Il DVR può facilmente essere gestito da mouse. Per accedere al menu di configurazione portare il cursore del mouse verso la parte inferiore dello schermo. ATTENZIONE: Connettere il mouse prima _ di accendere il DVR.

4 Installazione:

4.1 Installazione disco fisso:

Seguire fedelmente i passi riportati di seguito per eseguire una corretta installazione di uno o più dischi fissi o del masterizzatore DVD all'interno del DVR.

N' Istruzioni Figura

1 Posizionare il DVR sul banco di lavoro e disconnettere tutti i cavi.
2 Rimuovere tutte le viti (10) nel pannello posteriore (4) e laterale (3+3).
3 Rimuovere il coperchio come mostrato in figura.
4 Dagli accessori a corredo del DVR prelevare le due staffe e fissarle ai lati del disco utilizzando le 4 viti come mostrato in figura.
5 Dagli accessori a corredo del DVR prelevare 4 viti, fissare il disco fisso alla base del DVR e connettere i cavi dati e alimentazione.
6 Ritornare al punto numero 4 per l'installazione degli altri due dischi fissi che dovranno essere collegati come in figura a lato.

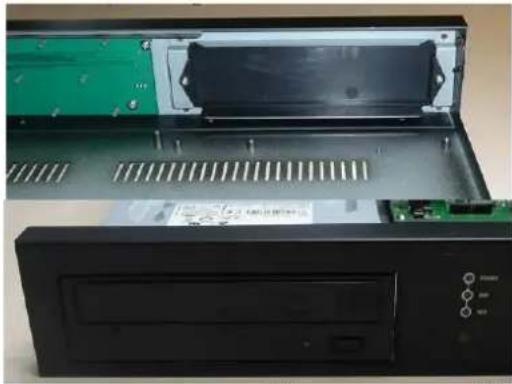

7 Come opzione è possibile installare un masterizzatore DVD al posto del terzo disco fisso. Per procedure all'installazione rimuovere le due viti e il coperchio in plastica mostrato in figura.
8 Dagli accessori a corredo del DVR prelevare le due staffe, fissarle ai lati dell'unità ottica e assicurare il dispositivo alla base del DVR connettendo i cavi dati e alimentazione.
9 Utilizzando tutte le viti previste chiudere il coperchio del DVR quindi collegare il monitor e il cavo di alimentazione. Ora il DVR è correttamente installato e pronto all'uso. Riferirsi ai capitoli seguenti per le impostazioni di data/ora e formattazione degli Hard disk.
10 Accendere il DVR agendo sull'apposito tasto posto nel pannello posteriore. Il DVR mosterà il messaggio "Unformatted HDDs found. Do you want to format now? [ENTER]: Yes, [ESC]: Cancel". Premere il tasto [ENTER] per formattare il disco fisso.

4.2 Prima configurazione del DVR:

- Autenticazione:

Una volta acceso il DVR premere il tasto "MENU" quindi muovere il cursore sull'icona denominata "ACCEDI/DISCONNETTI" e premere il tasto "ENTER".

A questo punto inserire il nome e la password dell'utente. Da parametri di fabbrica l'installatore dispone di un nome utente: "aa" e di una password: "11". Muovere il cursore sulla voce "Accedi" e confermare con il tasto "ENTER".

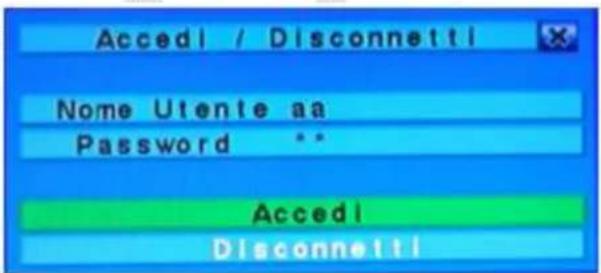

Accedi / Disconnetti Nome Utente aa Password ** Accedi Disconnetti

Il DVR prevede 3 diverse tipologie di utente: Amministratore, Supervisore e Operatore. All'utente configurato come operatore è consentita la sola gestione in live del DVR, al supervisore la gestione del registrato mentre all'amministratore è consentita tutta la programmazione del DVR.

ATTENZIONE: Le impostazioni di fabbrica del DVR prevedono un solo utente configurato come amministratore. Al fine di aumentare il livello di sicurezza si consiglia di utilizzare tale utente solo per il primo accesso e di modificarne la password appena possibile.

ATTENZIONE: Nel caso di perdita della password di sistema contattare il distributore di zona che si occuperà di contattare Fracarro radioindustrie S.p.A.

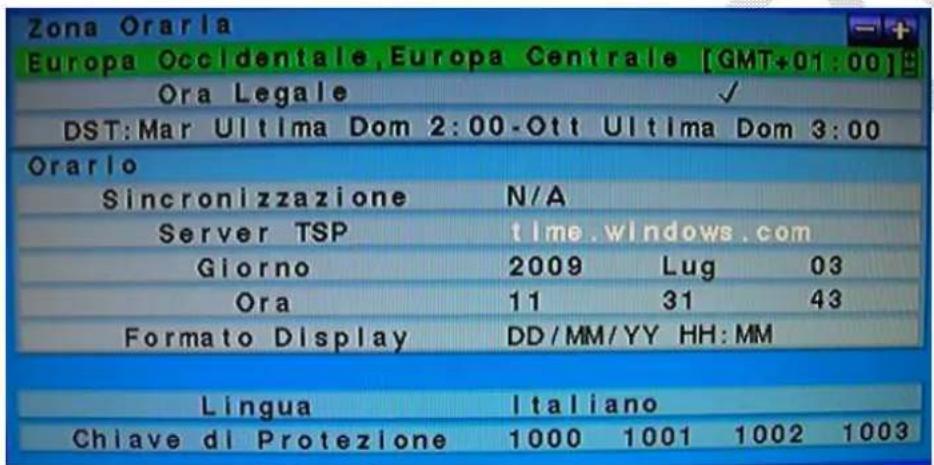

- Impostazione lingua:

Seguire fedelmente i passi riportati di seguito per configurare la lingua del DVR:

1. Premere il tasto "MENU" per accedere al menu di configurazione;
2. Muovere il cursore sulla voce "IMPOSTAZIONI" e confermare con il tasto "ENTER";
3. Muovere il cursore sulla voce "SISTEMA" e confermare con il tasto "ENTER";
4. Utilizzando le frecce direzionali muovere il cursore sulla voce "LINGUA" e premere i tasti "+/-" per impostare la lingua desiderata;
5. Premere il tasto "MENU" per tornare al menu precedente, il DVR richiederà di salvare le impostazioni premendo il tasto "ENTER";
6. Premere il tasto "ENTER" per confermare il cambio della lingua. Il sistema verrà riavviato con le nuove impostazioni.

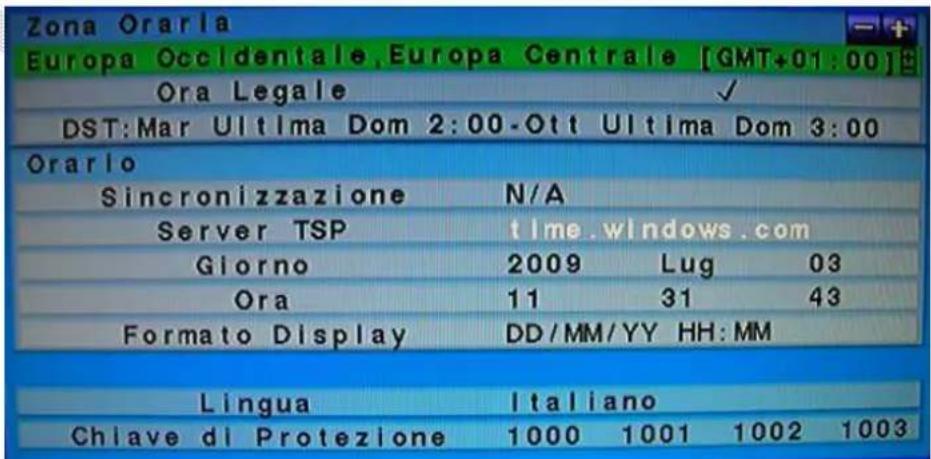

Zona Oraria Europa Occidentale,Europa Centrale [GMT+01:00] Ora Legale ✓ DST:Mar Ultima Dom 2:00-Ott Ultima Dom 3:00 Orario Sincronizzazione N/A Server TSP time.windows.com Giorno 2009 Lug 03 Ora 11 31 43 Formato Display DD/MM/YY HH:MM Lingua Italiano Chiave di Protezione 1000 1001 1002 1003

- Regolazione data/ora:

Seguire fedelmente i passi riportati di seguito per la regolazione data/ora:

1. Premere il tasto "MENU" per accedere al menu di configurazione;
2. Muovere il cursore sulla voce "IMPOSTAZIONI" e confermare con il tasto "ENTER";
3. Muovere il cursore sulla voce "SISTEMA" e confermare con il tasto "ENTER";
4. Utilizzando le frecce direzionali muovere il cursore sulla voce "GIORNO" e, utilizzando i tasti "+/-" impostare l'anno, il mese e il giorno;
5. Utilizzando le frecce direzionali muovere il cursore sulla voce "ORA" e, utilizzando i tasti "+/-" impostare l'ora;
6. Premere il tasto "MENU" per tornare al menu precedente, il DVR richiederà di salvare le impostazioni premendo il tasto "ENTER";

Zona Oraria Europa Occidentale,Europa Centrale [GMT+01:00] Ora Legale ✓ DST:Mar Ultima Dom 2:00-Ott Ultima Dom 3:00 Orario Sincronizzazione N/A Server TSP time.windows.com Giorno 2009 Lug 03 Ora 11 31 43 Formato Display DD/MM/YY HH:MM Lingua Italiano Chiave di Protezione 1000 1001 1002 1003

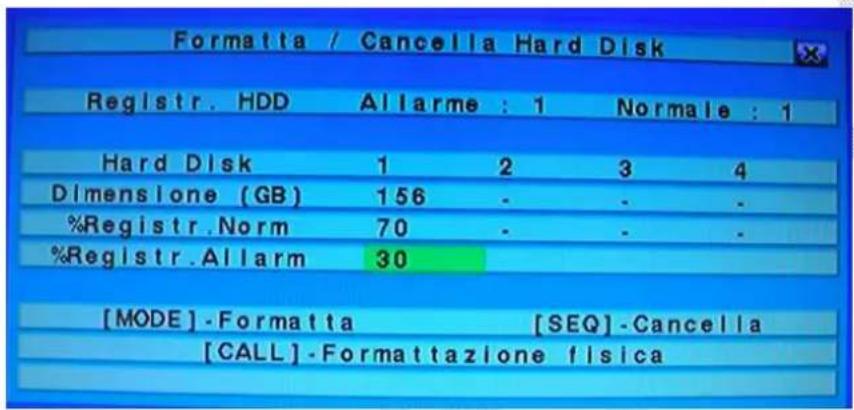

- Formattazione disco fisso:

Seguire fedelmente i passi riportati di seguito per la formattazione del disco fisso:

1. Premere il tasto "MENU" per accedere al menu di configurazione;
2. Muovere il cursore sulla voce "IMPOSTAZIONI" e confermare con il tasto "ENTER";
3. Muovere il cursore sulla voce "HARD DISK" e confermare con il tasto "ENTER";
4. Premere il tasto "MODE";
5. Premere il tasto "CALL" per formattare interamente il disco fisso;
6. Premere il tasto "ENTER" per confermare l'operazione;
7. Premere il tasto "MENU" per tornare al menu precedente.

Formatta / Cancellation Hard Disk Registr. HDD Allarme : 1 Normale : 1 Hard Disk 1 2 3 4 Dimensione (GB) 156 - - - %Registr.Norm 70 - - - %Registr.Allarm 30 [MODE]-Formatta [SEQ]-Cancella [CALL]-Formattazione fisica

- Impostazione della registrazione:

Il DVR permette varie modalità di registrazione: allarme, motion, continua o pianificata. Utilizzando l'ultima modalità l'amministratore del sistema può definire, per ogni ora della settimana, il tipo di registrazione.

Al fine di poter personalizzare la pianificazione della registrazione ogni giornata viene divisa in un massimo di 16 segmenti (T1,....,T16) che potranno essere configurati in 3 diverse modalità di registrazione a scelta tra: registrazione video, registrazione video + audio o assenza di registrazione.

ATTENZIONE: Il DVR viene programmato di fabbrica per registrare in maniera continua durante tutta la settimana.

Seguire fedelmente i passi riportati di seguito per impostare la pianificazione:

1. Premere il tasto "MENU" per accedere al menu di configurazione;
2. Muovere il cursore sulla voce "IMPOSTAZIONI" e confermare con il tasto "ENTER";
3. Muovere il cursore sulla voce "REGISTRAZIONE PROGRAMMATA" e confermare con il tasto "ENTER";
4. Premere il tasto "MODE";

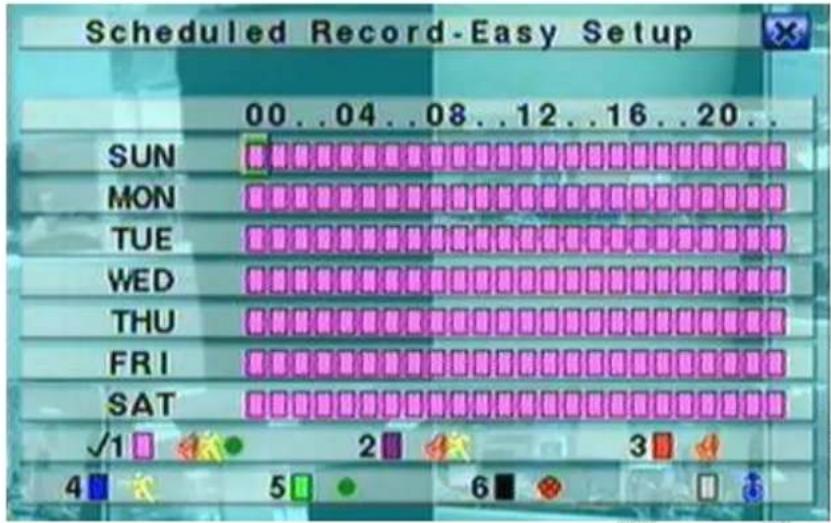

5. Apparirà la seguente schermata:

Scheduled Record-Easy Setup 00..04..08..12..16..20.. SUN MON TUE WED THU FRI SAT √1 2 3 4 5 6

Tale schermata permette all'amministratore un semplice e veloce modo per impostare la pianificazione registrazione. Per ogni singola ora della settimana è possibile impostare una diversa modalità di registrazione a scelta tra: Allarme+Motion+Normale, Allarme+Motion, Allarme, Motion, Normal, e no Registrazione. In ogni caso verrà registrato sia il video che l'audio.

Descrizione tasti:

■ ▲ ▼ ◀ ▶

Premere questi tasti per muovere il cursore.

■ Numerici 1-6 (Mouse: Click tasto sinistro)

Premere questi tasti per selezionare la modalità di registrazione. Premere il tasto ENTER per attivare la modalità. Le modalità di registrazione sono: "1" - Allarme+Motion+Normale, "2" - Allarme+Motion, "3" - Allarme, "4" - Motion, "5" - Normale, "6" - No Registrazione.

■ +/- (Mouse: Click tasto sinistro)

Premere questi tasti per selezionare l'intervallo di tempo desiderato. Premere il tasto ENTER per attivare la modalità di registrazione nell'intervallo selezionato.

■ ESC (Mouse: Click tasto destro)

Premere questo tasto per uscire dalla schermata e tornare alla precedente. I segmenti di tempo verranno agiornata di conseguenza.

5 Utilizzo basico del DVR:

5.1 Ricerca:

Il DVR permette 4 diverse modalità di ricerca delle immagini registrate: Ricerca per ora, ricerca per evento, ricerca veloce o ricerca immagini archivate.

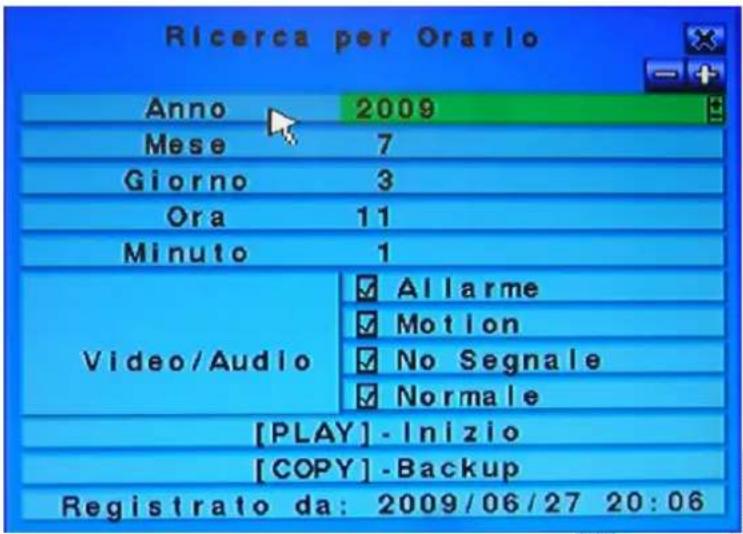

La videata “RICERCA PER ORARIO”, nell'ultima riga, mostra la data di inizio registrazione quindi è sempre possibile conoscere il range di valori su cui effettuare la ricerca. E' inoltre possibile limitare la ricerca alla sola registrazione su allarme, motion, perdita video o normale.

Ricerca per Orario Anno 2009 Mese 7 Giorno 3 Ora 11 Minuto 1 Video/Audio Allarme Motion No Segnale Normale [PLAY]-Inizio [COPY]-Backup Registrato da: 2009/06/27 20:06

Seguire fedelmente i passi riportati di seguito per effettuare una ricerca delle immagini

1. Premere il tasto "SEARCH" per accedere al menu di ricerca;
2. Muovere il cursore sulla voce "RICERCA PER DATA" e confermare con il tasto "ENTER";
3. Muovere il cursore sulle voci "ANNO", "MESE", "GIORNO", "ORA" e "MINUTO" per selezionare la data di inizio della ricerca utilizzando i tasti "+/-";
4. Muovere il cursore sulle voci "ALLARME", "MOTION", "NO SEGNALE" e "NORMALE" per selezionare il tipo di registrazione su cui si desidera eseguire la ricerca utilizzando i tasti "+/-";
5. Premere il tasto "PLAY" per avviare il playback;
6. Premere i tasti “◀” e “▶” per aumentare o diminuire la velocità di visualizzazione e il tasto “▶/∥∥” per mettere in pausa o in play il video;
7. Premere il tasto "STOP" per uscire dalla modalità playback.

5.2 Backup:

Il DVR permette di salvare la registrazione audio/video su diversi tipi di dispositivi esterni USB come pendrive, dischi fissi autoalimentati o masterizzatori DVD. Seguire fedelmente i punti riportati di seguito per eseguire la procedura di backup:

1. Premere il tasto "SEARCH";
2. Muovere il cursore sulla voce "RICERCA PER DATA" e confermare con il tasto "ENTER";
3. Muovere il cursore sulle voci "ANNO", "MESE", "GIORNO", "ORA" e "MINUTO" per selezionare la data di inizio della ricerca utilizzando i tasti "+/-";
4. Muovere il cursore sulle voci "ALLARME", "MOTION", "NO SEGNALE" e "NORMALE" per selezionare il tipo di registrazione su cui si desidera eseguire il backup utilizzando i tasti "+/-".
5. Premere il tasto "COPY";
6. Muovere il cursore sulla voce "VELOCITA" e selezionare il valore della velocità di backup da 1 (lento) a 9 (veloce) utilizzando i tasti "+/-".
7. Muovere il cursore sulla voce "TELECAMERE" per selezionare la telecamera di cui si desidera fare il backup utilizzando i tasti "+/";

8. Muovere il cursore sulle voci "ANNO", "MESE", "GIORNO", "ORA" e "MINUTO" per selezionare l'ora e la data di fine del Backup utilizzando i tasti "+/";

9. Premere il tasto "COPY" per avviare il backup.

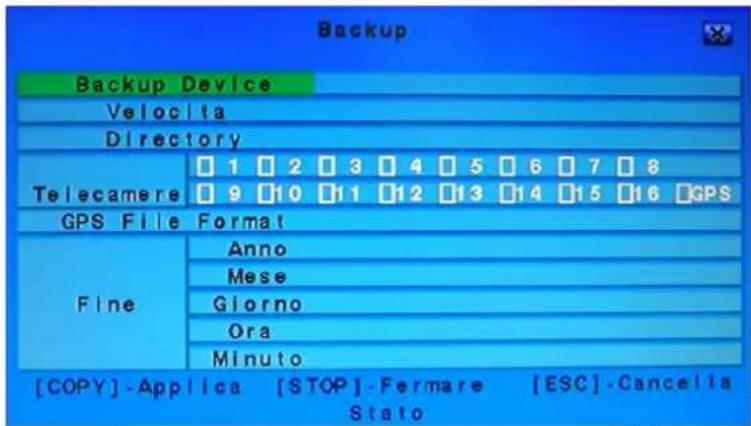

Backup Device Velocita Directory Telecamere 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 GPS GPS File Format Fine Anno Mese Giorno Ora Minuto [COPY]-Applica [STOP]-Fermare [ESC]-Cancella Stato

Durante tutta la procedura di backup verrà visualizzata un icona e un messaggio indicante l'avanzamento della procedura stessa. Una volta terminata la procedura sarà necessario disconnettere il dispositivo agendo sull'apposito menu:

1. Premere il tasto "MENU" per accedere al menu del sistema;
2. Muovere il cursore sulla voce "PERIFERICA DIBACKUP" e confermare con il tasto "ENTER";
3. Muovere il cursore sulle voci "DRIVE USB", "USB DVD" o "SD CARD" per selezionare il tipo di dispositivo collegato e premere il tasto "ENTER" per disconnettere.
4. A questo punto sarà possibile disconnettere fisicamente il dispositivo di backup dal DVR.

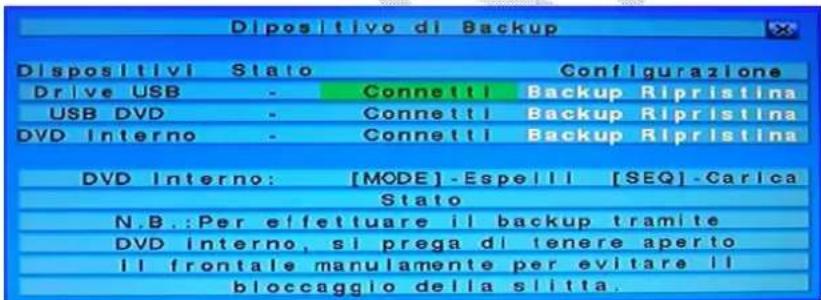

Dispositivo di Backup Dispositivi Stato Configurazione Drive USB - Connetti Backup Ripristina USB DVD - Connetti Backup Ripristina DVD Interno - Connetti Backup Ripristina DVD Interno: [MODE]-Espelli [SEQ]-Carica Stato N.B.:Per effettuare il backup tramite DVD Interno, si prega di tenere aperto il frontale manulamente per evitare il bloccaggio della slitta.

ATTENZIONE: Non rimuovere il DVD finchè il processo di backup non è completamente terminato per evitare di danneggiare l'unità ottica.

ATTENZIONE: Non rimuovere la periferica USB finchè il processo di backup non è completamente terminato.

5.3 Visualizzazione delle immagini:

Durante la fase di backup il DVR crea due cartelle sul dispositivo, una contenente i file di backup e l'altra contenente il visualizzatore delle immagini (SelfPlayer). Seguire la procedura riportata di seguito per visualizzare le immagini:

1. Connettere il dispositivo di backup utilizzato su un PC;
2. Avviare il software "Selfplayer" contenuto nella cartella "SelfPlayer";
3. Premere il tasto "FILE" quindi "OPEN";
4. Selezionare il file che si intende visualizzare (contenuto nella cartella "00001") e confermare con il tasto "APRI".

Il DVR divide il video di backup in più file della dimensione massima di 100Mb che possono, in seguito, essere uniti per formare un unico file “avi” utilizzando il software “AviConverter” fornito in dotazione.

6 Spegnimento:

Prima di spegnere il DVR premere il tasto "MENU" quindi "ARRESTO" e confermare con il tasto "ENTER". Premere il tasto "ENTER" nuovamente alla richiesta di conferma del comando. Solo quando il DVR mostra il messaggio "Arresto completato. Ora è possibile spegnere il sistema", sarà possibile spegnere il DVR utilizzando l'apposito tasto posto nel pannello posteriore del DVR.

7 Appendice:

7.1 Tabella di registrazione:

Al fine di scegliere la corretta dimensione del disco fisso da installare nel DVR si riporta una tabella con i tempi massimi di registrazione alla risoluzione CIF (360x288) e qualità massima (9) per ogni tipo di DVR e dimensione del disco fisso:

HDD (GB) DVR MILANO CH4 (ore) DVR MILANO CH9 (ore) DVR MILANO CH16 (ore)

160	50	25	25
320	99	50	50
750	230				115		115
1000				308			154

ATTENZIONE: Il DVR divide il disco fisso in due diverse partizioni, la prima (70% della massima capacità del disco) viene utilizzata per la normale registrazione mentre la seconda (30%) per la registrazione in pre-allarme e pre-motion.

7.2 Connessione di rete:

Il DVR permette di condividere le immagini sulla rete Ethernet oppure Internet. In ambedue i casi sarà possibile visualizzare le immagini su un qualsiasi pc, smartphone o PDA. Nel caso si stia utilizzando un PC sarà possibile gestire fino a 4 diversi DVR direttamente da Internet Explorer senza aver bisogno di installare nessun software. Il numero di DVR gestibili con lo stesso terminale cresce fino a 10 se viene installato il software fornito in dotazione. In tutti i casi è possibile gestire direttamente i due relè d'uscita da remoto.

Il primo tipo di connessione (Ethernet) viene effettuato utilizzando un cavo di rete incrociato tra DVR e PC (Fig.A) oppure a mezzo di un router, switch od hub (Fig.B).

In entrambi i casi seguire la procedura riportata di seguito per configurare la connessione

Istruzioni

Prima di tutto accedere ad un Pc connesso nella stessa rete del DVR, accedere a avvio/esegui, digitare “cmd” e premere Invio. Apparirà il promt dei comandi di MS-DOS.

Figure

C:\WINDOWS\system32\cmd.exe

Microsoft Windows XP [Versione 5.1.2600]

(C) Copyright 1985-2001 Microsoft Corp.

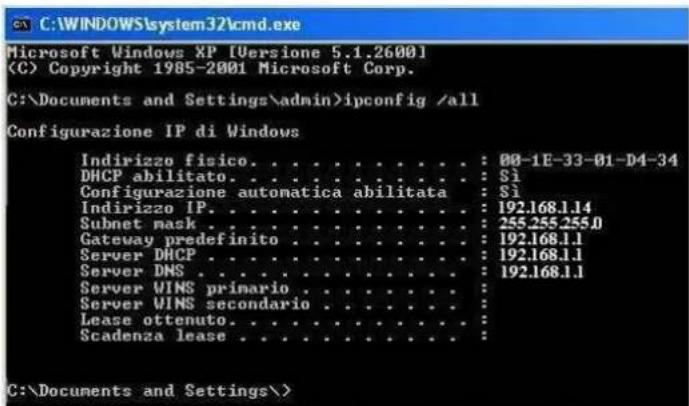

Nella videata digitare “ipconfig /all” e premere “Invio”, apparirà la schermata riportata a lato contenente tutte le informazioni di rete del PC come Gateway (Ex. 192.168.1.1), Subnet Mask (255.255.255.0) e l’indirizzo IP del PC stesso (Ex. 192.168.1.14).

C:\WINDOWS\system32\cmd.exe Microsoft Windows XP [Versione 5.1.2600] (C) Copyright 1985-2001 Microsoft Corp. C:\Documents and Settings\admin>ipconfig /all Configurazione IP di Windows Indirizzo fisico. . . . . . . . . . . : 00-1E-33-01-D4-34 DHCP abilitato. . . . . . . . . . : Si Configurazione automatica abilitata : Si Indirizzo IP. . . . . . . . . . . : 192.168.1.14 Subnet mask . . . . . . . . . . : 255.255.255.0 Gateway predefinito . . . . . . . : 192.168.1.1 Server DHCP . . . . . . . . : 192.168.1.1 Server DNS . . . . . . . . . : 192.168.1.1 Server WINS primario . . . . . . : Server WINS secondario . . . . . : Lease ottenuto. . . . . . . : Scadenza lease . . . . . : C:\Documents and Settings\

Ritornare sul DVR, premere il tasto MENU quindi IMPOSTAZIONI e RETE per accedere a tutta la configurazione di rete del DVR. In questa videata inserire un indirizzo IP (Ex. 192.168.1.15) che non sia utilizzato da nessun altro dispositivo di rete e gli stessi Gateway (Ex.192.168.1.1) e Net mask (Ex. 255.255.255.0) impostati sul PC.

ATTENZIONE: L'indirizzo IP che verrà assegnato al DVR deve essere diverso da quello del PC solo nell'ultimo numero.

Inserire l'indirizzo IP del DVR (Ex. 192.168.1.15) nella barra di ricerca di Internet Explorer e premere "Invio".

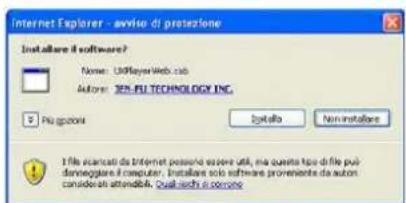

Quando il Web browser chiederà di installare i controlli ActiveX confermare la richiesta.

Esplorazione a schede - Windows Internet Explorer 192.168.1.15 Esplorazione a schede

Internet Explorer - access di protezione Installare E software? Name: L'effessione sul Azione: 20% FLOTECHNOLOGIES. Importati Options Non installare File specifici da Internet, possere non use all, non sperto i non di cui più dereggiore e inotroder. Installare file software provoamente da action concede al offertale. Qualifici si come

ATTENZIONE: Il flusso dati che verrà instaurato tra DVR e PC potrebbe venire bloccato dal firewall del sistema operativo quindi, nel caso in cui non si riesca ad accedere al DVR disabilitare la protezione del firewall.

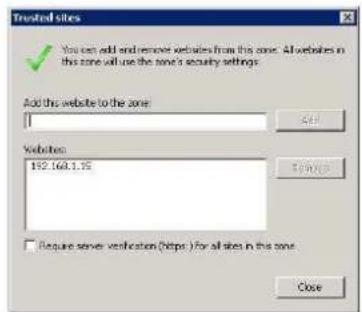

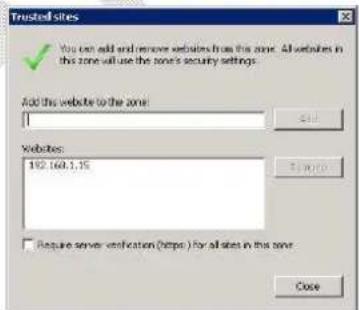

Se il browser Internet Explorer non dovesse riuscire a connettersi cliccare su Strumenti / Opzioni Internet / Protezione / Siti attendibili / Siti, inserire l'indirizzo IP del DVR e confermare con il tasto "Aggiungi".

Una volta terminata la configurazione, il browser, mostrerà la finestra di login riportata a lato.

Inserire il nome utente e la password con i quali si desidera accedere al sistema.

ATTENZIONE: L'utente di default ha come nome utente: aa e password:11

Login Indicipo IP 10.51.50 None UIente Password Control Port 67 Data Port 68 OK Cancela

Ora sarà possibile accedere all'interfaccia web del DVR. Fare riferimento al manuale utente per conoscere il significato di tutte le funzioni disponibili.

Utilizzando uno smartphone, PDA o un qualsiasi browser web diverso da Internet Explorer sarà possible accedere all'interfaccia wap del DVR.

ATTENZIONE: Se la connessione viene fatta a mezzo di un cavo di rete incrociato non inserire nessun Gateway.

Ora il DVR è correttamente connesso alla rete Ethernet ed è possibile procedere al collegamento dello stesso sulla rete Internet in modo tale da poter accedere alle stesse informazioni consultabili da rete Ethernet anche su rete Internet (Fig. C).

Seguire fedelmente i seguenti passi per configurare la connessione:

Istruzioni Figure

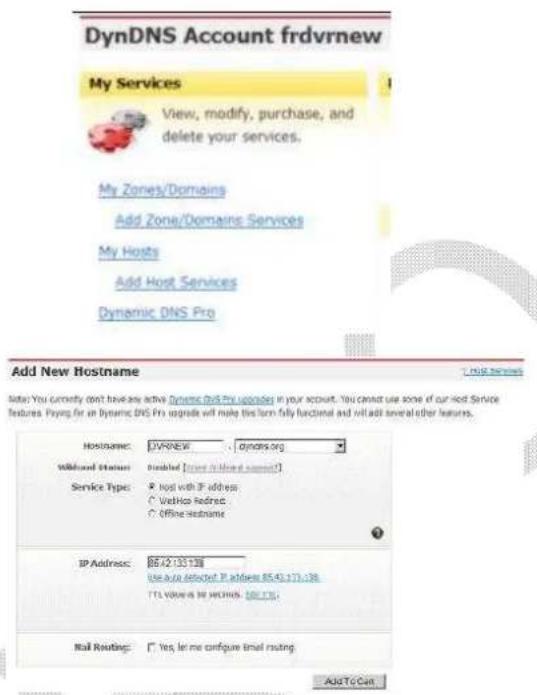

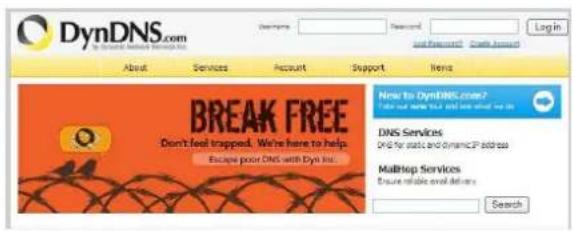

Accedere al sito www.dyndns.org e creare un nuovo account gratuito cliccando sul tasto "Create Account".

Il sito internet invierà una mail sull'indirizzo di posta inserito a conferma della creazione del nuovo account.

Accedere all'account appena creato inserendo username e password scelti.

Scegliere un nuovo Hostname per il DVR, cliccare su “Use auto detect IP Address” e confermare tutte le richieste successive per attivare il nuovo Host.

Utilizzando il browser web Internet Explorer inserire l'indirizzo IP del router (Gateway) e confermare con il tasto "Invio". Apparirà una finestra di login alle impostazioni del router. Se non si dispone di tali dati fare riferimento al manuale di installazione del router.

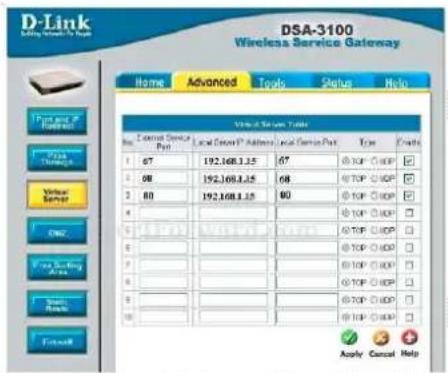

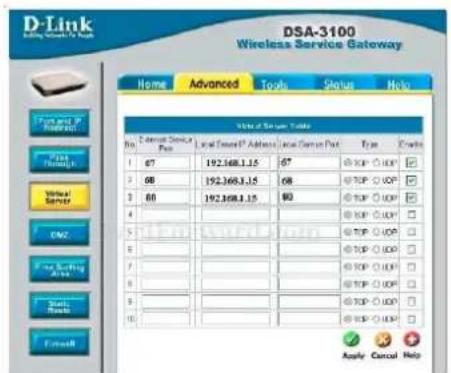

Fare riferimento al manuale di installazione del router per creare una regola per le porte 67, 68 e 80 relative all'indirizzo IP del DVR e protocollo TCP.

NOTE: Fare riferimento al sito internet

www.portforwarding.com per conoscere la procedura corretta alla configurazione del router.

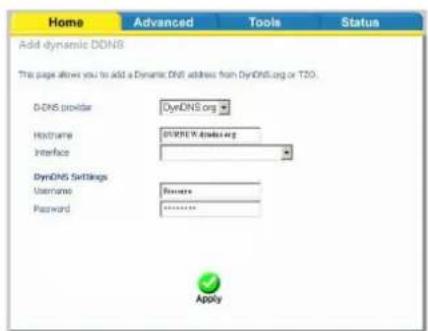

Fare riferimento al manuale di installazione del router per inserire le informazioni del DDNS (Dynamic DNS) come username, password e hostname del DVR.

Esplorazione a schede - Windows Internet Explorer 192.168.1.1 File Modifica Visualizza Preferiti Strumenti ? Esplorazione a schede

D-Link DSA-3100 Wireless Service Gateway Home Advanced Tools Status Help Form you for Readout Free Through Virtual Server ONE Vine Setting Area Mail Radio Fosell Virtual Server Tools No. Custom Device Port Local Design Port Address Local Design Port Type Create 1 67 192.368.1.15 67 TCP TCP 2 68 192.368.1.15 68 TCP TCP 3 80 192.368.1.15 80 TCP TCP 4 TCP TCP 5 TCP TCP 6 TCP TCP 7 TCP TCP 8 TCP TCP 9 TCP TCP 10 TCP TCP Apply Cancel Help

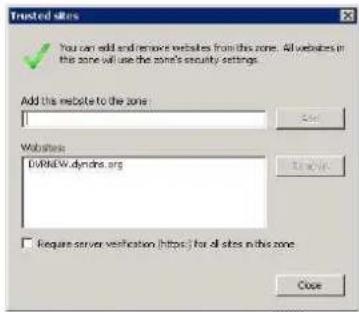

Ora il DVR è correttamente connesso alla rete internet. Inserire l'indirizzo web creato con il sito www.dyndns.org ("hostname".dyndns.org) sulla lista dei siti attendibili di Internet Explorer.

Inserire l'indirizzo web creato con il sito www.dyndns.org ("hostname".dyndns.org) sulla barra di ricerca di Internet Explorer per poter accendere all'interfaccia web del DVR.

7.3 Connessione con dispositivo mobile:

Le immagini del DVR possono essere visualizzate su dispositivi mobili quali: smartphone, PDA o cellulari connessi alla rete internet.

Seguire fedelmente i passi riportati di seguito per instaurare la connessione:

Istruzioni Figure

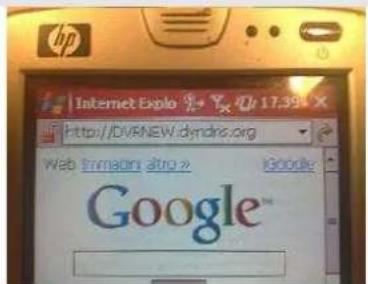

Inserire l'indirizzo web creato con il sito www.dyndns.org

("hostname".dyndns.org) nella barra di ricerca del web browser.

Apparirà una finestra di login nella quale dovranno essere inseriti nome utente e password dell'utente configurato sul DVR.

Scegliere la risoluzione video più adatta alle dimensioni dello schermo del dispositivo mobile e confermare premendo il tasto "OK".

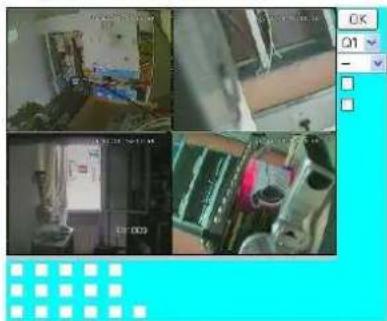

Ora sarà possibile accedere alle immagini live del DVR, gestire i relè d'uscita e conoscere lo stato degli ingressi d'allarme.

Internet Explo 17.394 X http://D:\B\NEW.dmdrc.org Web Immon atto 2 Google Google™

ID: PSWD: PIC Size : 176X144 228X187 320X240 OK

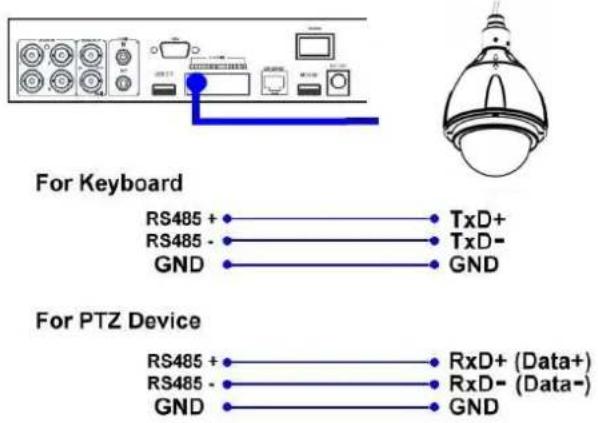

Il DVR può essere utilizzato per gestire fino a 4-9-16 telecamere PTZ utilizzando il bus RS-485 (Fig. D:).

For Keyboard RS485 + TxD+ RS485 - TxD- GND GND For PTZ Device RS485 + RxD+ (Data+) RS485 - RxD- (Data-) GND GND

Seguire i passi riportati di seguito per collegare correttamente le telecamere:

Fare riferimento al manuale di installazione della telecamera PTZ per configurare il protocollo di comunicazione Pelco-D, Baud Rate: 4800 Bps e indirizzo ID (da 1 a 255) che dovrà essere diverso per ogni telecamera.

Connettere il BUS RS-485 della telecamera al pannello posteriore del DVR come indicato in figura.

Premere “MENU” quindi “IMPOSTAZIONI” e “RS-232/422/485 Setup” sul DVR per accedere alle impostazioni del BUS RS-485. Inserire lo stesso protocollo di comunicazione (Pelco D) e Baud rate (4800 Bps) impostato nella telecamera.

Premere “MENU” quindi “IMPOSTAZIONI” e “Pre-Camera Setup” sul DVR per accedere alle impostazioni della telecamera. Inserire l'indirizzo ID della telecamera PTZ collegata al rispettivo ingresso video sul DVR.

ATTENZIONE: Assicurarsi che tutte le telecamera

PTZ abbiano indirizzi ID diversi.

Ora la telecamera è correttamente connessa al DVR e sarà possibile gestirne le potenzialità utilizzando il telecomando, mouse o il software installato su PC.

- + G 1 2 3 4 G NC NO RS485 Alarm Input Alarm Output

Esplorazione a schede - Windows Internet Explorer 192.168.1.15 Esplorazione a schede

Internet Explorer - avvio di protezione Installare il software? Name: UffayerWeb.ccb Autore: JIM-FU TECHNOLOGY INC. Pisognere Installation Non installare Utile scaricati da Internet possono essere utili, ma questo tipo di file più denningolare il computer. Installare solo software provenente da auton considerati attendibili. Qualichiti si corso

Esplorazione a schede - Windows Internet Explorer 192.168.1.1 File Modifica Visualizza Preferiti Strumenti ? Esplorazione a schede

D-Link Saying Volumes To Help DSA-3100 Wireless Service Gateway Home Advanced Tools Status Help Virtual Server Tools External Service Port local Service Port Local Service Port Type Create 1 67 192.168.1.25 67 @TCP: C:TCP ✓ 2 08 192.168.1.25 68 @TCP: C:TCP ✓ 3 80 192.168.1.25 80 @TCP: C:TCP ✓ 4 5 6 7 8 9 10 11 12 Apply Cancel Help

Esplorazione a schede - Windows Internet Explorer 192.168.1.15 Esplorazione a schede

Internet Explorer - avviso di protezione Installare il software? Name: U3PlayerWeb.com Autoro: 300-FU TECHNOLOGY INC. File path: 1 file sentato da Internet possere essere atti, ma queste tipo di file più danneogliare il computer. Installare solo software promiene da auton considerati attendabili. Quali acqua i persone

Esplorazione a schede - Windows Internet Explorer 192.168.1.1 File Modifica Visualizza Preferiti Strumenti ? Esplorazione a schede

Zona Oraria Europa Occidentale,Europa Centrale [GMT+01:00] Ora Legale ✓ DST:Mar Ultima Dom 2:00-Ott Ultima Dom 3:00 Orario Sincronizzazione N/A Server TSP time.windows.com Giorno 2009 Lug 03 Ora 11 31 43 Formato Display DD/MM/YY HH:MM Lingua Italiano Chiave di Protezione 1000 1001 1002 1003

Zona Oraria Europa Occidentale,Europa Centrale [GMT+01:00] Ora Legale ✓ DST:Mar Ultima Dom 2:00-Ott Ultima Dom 3:00 Orario Sincronizzazione N/A Server TSP time.windows.com Giorno 2009 Lug 03 Ora 11 31 43 Formato Display DD/MM/YY HH:MM Lingua Italiano Chiave di Protezione 1000 1001 1002 1003

Ricerca per Orario Anno 2009 Mese 7 Giorno 3 Ora 11 Minuto 1 Video/Audio Allarme Motion No Segnale Normale [PLAY]-Inizio [COPY]-Backup Registrato da: 2009/06/27 20:06

Dispositivo di Backup Dispositivi Stato Configurazione Drive USB - Connetti Backup Ripristina USB DVD - Connetti Backup Ripristina DVD Interno - Connetti Backup Ripristina DVD Interno: [MODE]-Espelli [SEQ]-Carica Stato N.B.:Per effettuare il backup tramite DVD interno, si prega di tenere aperto il frontale manulamente per evitare il bioccaggio della slitta.

N°1 Controlo remoto;

Zona Oraria Europa Occidentale,Europa Centrale [GMT+01:00] Ora Legale ✓ DST:Mar Ultima Dom 2:00-Ott Ultima Dom 3:00 Orario Sincronizzazione N/A Server TSP time.windows.com Giorno 2009 Lug 03 Ora 11 31 43 Formato Display DD/MM/YY HH:MM Lingua Italiano Chiave di Protezione 1000 1001 1002 1003

Zona Oraria Europa Occidentale, Europa Centrale [GMT+01:00] Ora Legale ✓ DST:Mar Ultima Dom 2:00-Ott Ultima Dom 3:00 Orario Sincronizzazione N/A Server TSP time.windows.com Giorno 2009 Lug 03 Ora 11 31 43 Formato Display DD/MM/YY HH:MM Lingua Italiano Chiave di Protezione 1000 1001 1002 1003

Ricerca per Orario Anno 2009 Mese 7 Giorno 3 Ora 11 Minuto 1 Video/Audio ✓ Allarme ✓ Motion ✓ No Segnale ✓ Normale [PLAY]-Inizio [COPY]-Backup Registrato da: 2009/06/27 20:06

N° Istruzioni Figura

Società a socio unico.

Fracarro France S.A.S. - 7/14 rue du Fossé Blanc Bâtiment C1 - 92622 Gennevilliers Cedex - FRANCE Tel: [phone] - Fax: [phone]

Fracarro Ibérica S.A.U. - Parque Empresarial Táctica C/2A, Nave 4 - 46980 Paterna - Valencia - ESPAÑA Tel. [phone] - Fax [phone]

Fracarro (UK) - Ltd, Unit A, Ibex House, Keller Close, Kiln Farm, Milton Keynes MK11 3LL UK Tel: [phone] - Fax: [phone]

Fracarro Tecnologia e Antenas de Televisao Lda - Rua Alexandre Herculano, n°1-1"B, Edifício Central Park 2795-242 Linda-a-Velha PORTUGAL Tel: [phone] - Fax+ 351 21 415 68 09

www.fracarro.com [e-mail]

ITA - Garantito da Fracarro Radioindustrie S.p.A., Via Cazzaro n.3, 31033 Castelfranco Veneto (TV) Italia. ENG - Guarantee by Fracarro Radioindustrie S.p.A., Via Cazzaro n.3, 31033 Castelfranco Veneto (TV) Italia. FRA - Garantie par Fracarro Radioindustrie S.p.A., Via Cazzaro n.3, 31033 Castelfranco Veneto (TV) Italia. SPA - Garantia par Fracarro Radioindustrie S.p.A., Via Cazzaro n.3, 31033 Castelfranco Veneto (TV) Italia. PORT - Garantia por da Fracarro Radioindustrie S.p.A., Via Cazzaro n.3, 31033 Castelfranco Veneto (TV) Italia. GRE - εγγύηση Fracarro Radioindustrie S.p.A., Via Cazzaro n.3, 31033 Castelfranco Veneto (TV) Italia. POLS KI - Gwarancji Fracarro Radioindustrie S.p.A., Via Cazzaro n.3, 31033 Castelfranco Veneto (TV) Italia. NEDERLANDS - Guarantee by Fracarro Radioindustrie S.p.A., Via Cazzaro n.3, 31033 Castelfranco Veneto (TV) Italia.
