CIR70049 - Telecamera di sorveglianza FRACARRO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videocamera di sorveglianza
Marca	Fracarro
Modello	CIR70049
Sensore	1/3" Color CCD Sony Super HAD II
Processore DSP	Sony Effio-E
Risoluzione orizzontale	700 TVL
Illuminazione minima	0.01 Lux (colore), 0.003 Lux (B/N), 0.0003 Lux (DSS), 0 (IR attivo)
Obiettivo	Varifocale 4~9 mm (regolazione esterna)
Illuminazione a infrarossi	36 LED 5mm, portata 20-30 m (interno) / 15-20 m (esterno)
Filtro IR	Elettronico (Giorno/Notte automatico)
Grado di protezione	IP66
Uscita video	Composito 1 Vpp 75 Ω su BNC
Alimentazione	12 Vdc +/- 10%
Consumo massimo	100 / 400 mA (secondo la versione)
Dimensioni (L x P x A)	228 x 97 x 82 mm
Peso	550 g (senza cavo) / 880 g (con cavo)
Temperatura di funzionamento	-10 °C a +50 °C (Umidità max 85%)
Funzioni avanzate	ATR 128x, HLC, 2DNR, Rilevamento movimento, Maschera privacy, Specchio, Flip, OSD multilingua
Impostazioni OSD	tramite joystick integrato nel cavo
Contenuto della confezione	Videocamera con supporto a parete, chiave di orientamento, viti di fissaggio, mini cacciavite per zoom/focus

Domande frequenti - CIR70049 FRACARRO

Come regolare lo zoom e la messa a fuoco sul modello CIR70049?

Sulla versione varifocale (CIR70049), rimuovere le protezioni in gomma, quindi utilizzare il mini cacciavite fornito per regolare le viti dello zoom e del fuoco. Consultare la tabella del campo visivo nel manuale per scegliere l'angolo desiderato. Rimettere le protezioni dopo la regolazione per garantire la tenuta stagna.

Qual è la portata infrarossa di questa videocamera?

La portata infrarossa è da 20 a 30 metri in interni e da 15 a 20 metri in esterni, a seconda delle condizioni di luminosità e riflettività.

Come attivare la modalità giorno/notte automatica?

Nel menu OSD, andare su DAY/NIGHT e selezionare AUTO. È possibile configurare le soglie di commutazione. Il filtro IR elettronico passa automaticamente tra colore (giorno) e bianco e nero (notte).

Quali cavi sono necessari per l'installazione?

Sono necessari un cavo coassiale BNC per il video e un cavo di alimentazione 12Vdc. Il joystick OSD è integrato nel cavo. Tutte le connessioni devono essere protette in una scatola stagno per evitare l'umidità.

Posso usare questa videocamera all'aperto senza protezione aggiuntiva?

Sì, il grado IP66 garantisce protezione contro pioggia e polvere. Tuttavia, il cavo con i suoi connettori (joystick, BNC, alimentazione) non è stagno: deve essere posto in una scatola stagno per un'installazione esterna duratura.

Come reimpostare i parametri di fabbrica?

Nel menu OSD, selezionare CAMERA RESET. Confermare per ripristinare le impostazioni predefinite. Attenzione: cancella tutte le impostazioni personalizzate.

Cosa fare se l'immagine è troppo scura o troppo chiara?

Regolare SHUTTER / AGC nel menu OSD. Usare la modalità AUTO per un adattamento automatico, o passare a MANUAL per regolare manualmente l'otturazione e il guadagno. Attivare anche BLC o HLC se necessario.

Come configurare il rilevamento del movimento?

Nel menu OSD, andare su MOTION DET. Attivare la funzione e definire fino a 4 zone. Regolare la sensibilità (0-127) per ogni zona. Le zone di movimento attiveranno un allarme tramite l'uscita video (a seconda del sistema).

Qual è il consumo elettrico della videocamera?

Il consumo massimo è di 400 mA a 12Vdc per la versione varifocale. Utilizzare un alimentatore adatto (minimo 500 mA consigliato) per garantire un funzionamento stabile.

Come pulire l'obiettivo della videocamera?

Utilizzare un panno morbido e asciutto per pulire delicatamente l'obiettivo. Non utilizzare prodotti chimici o abrasivi. Evitare di toccare il sensore CCD. Scollegare l'alimentazione prima di qualsiasi pulizia.

MANUALE UTENTE CIR70049 FRACARRO

Guida rapida - ITALIANO

Quick guide - ENGLISH

Guide rapid - FRANCAIS

Guià rapiida - ESPANOL

OSD User Manual

CIR700-922

Varifocal 9-22 mm

36 Maxi Led - 40m

CIR700-49

Varifocal 4-9 mm

36 Led-30m

CIR700-3.6

Fixed 3,6 mm

24 Led-15m

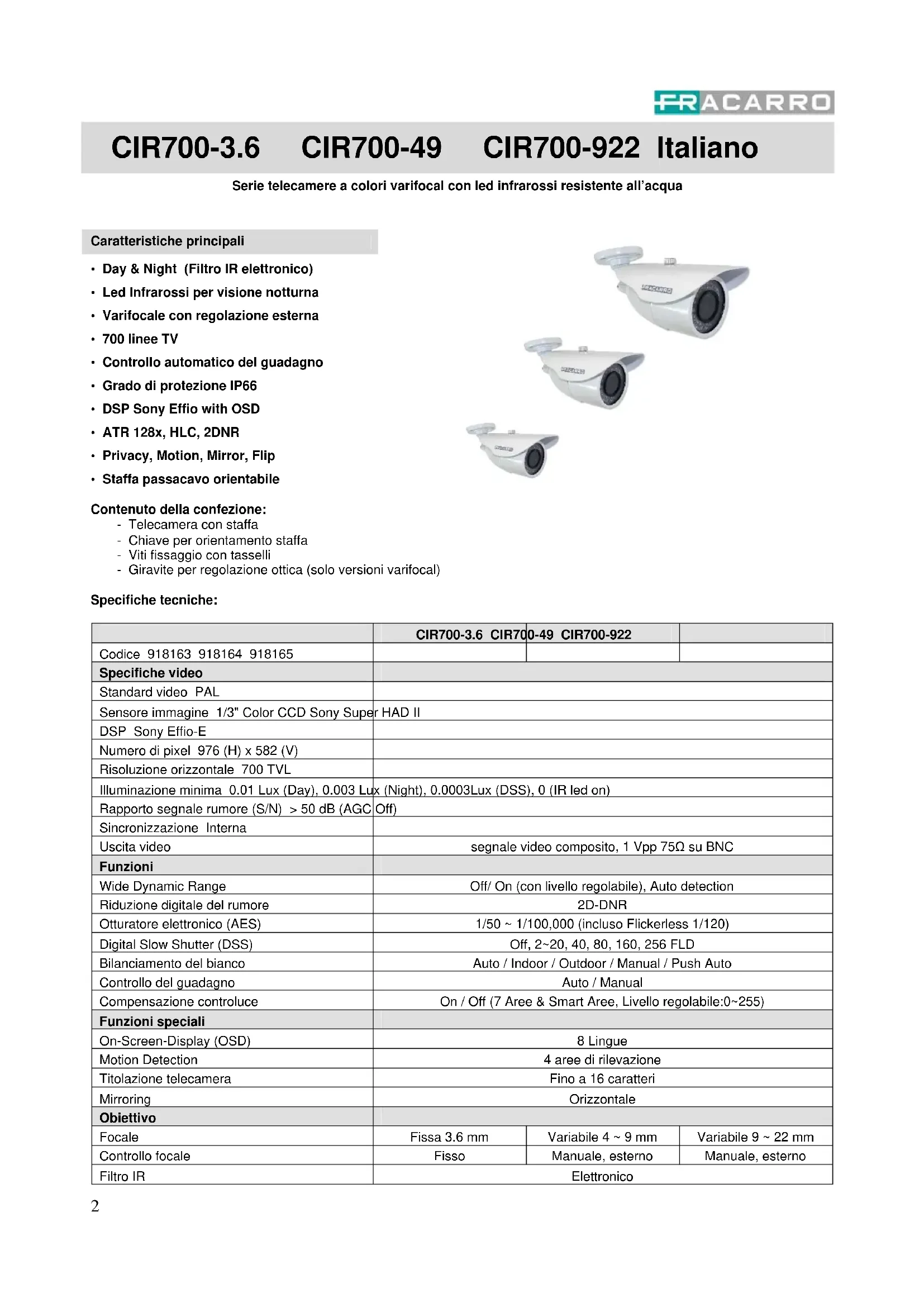

CIR700-3.6 CIR700-49 CIR700-922 Italiano

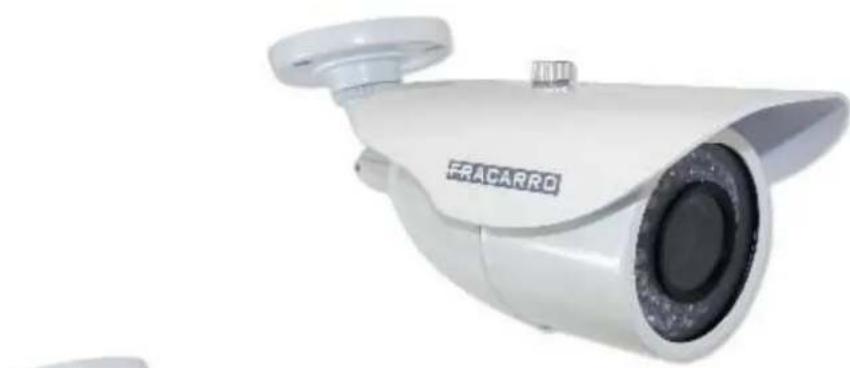

Serie telecomere colori varifocal con led infrarossi resistente all'acqua

Caratteristica principali

Day & Night (Filtro IR elettronico)
- Led Infrarossi per visione notturna
- Varifocale con regolazione esterna
700 linee TV
- Controllo automatico del guadagno
- Grado di protezione IP66
DSP Sony Effio with OSD
ATR 128x, HLC, 2DNR
- Privacy, Motion, Mirror, Flip
- Staffa passacavo orientabile

Contenuto della confezione:

• Telecamera con staffa
• Chiave per orientamento staffa
  Viti fissaggio con tasselli
• Giravite per regolazione ottica (solo versioni varifocal)

Specifiche tecniche:

	CIR700-3.6 CIR700		0-49 CIR700-922
Codice 918163 918164 918165
Specifiche video
Standard video PAL
Sensore imagine 1/3" Color CCD Sony Super HAD II
DSP Sony Effio-E
Numero di pixel 976 (H) x 582 (V)
Risoluzione orizzontale 700 TVL
Illuminazione minima 0.01 Lux (Day), 0.003 Lux (Night), 0.0003Lux (DSS), 0 (IR led on)
Rapporto segnale rumore (S/N) > 50 dB (AGC Off)
Sincronizzazione Interna
Uscita video	segnale video composito, 1 Vpp 75Ω su BNC
Funzioni
Wide Dynamic Range	Off/ On (con livello regolabile), Auto detection
Riduzione digitale del rumore	2D-DNR
Otturatore elettronico (AES)	1/50 ~ 1/100,000 (incluso Flickerless 1/120)
Digital Slow Shutter (DSS)	Off, 2~20, 40, 80, 160, 256 FLD
Bilanciamento del bianco	Auto / Indoor / Outdoor / Manual / Push Auto
Controllo del guadagno	Auto / Manual
Compensazione controuce	On / Off (7 Aree & Smart Aree, Livello regolabile:0~255)
Funzioni speciali
On-Screen-Display (OSD)	8 Lingue
Motion Detection	4 aree di rilevazione
Titolazione telecamera	Fino a 16 caratteri
Mirroring	Orizzontale
Obiettivo
Focale	Fissa 3.6 mm	Variabile 4 ~ 9 mm	Variabile 9 ~ 22 mm
Controllo fiscale	Fisso	Manuale, esterno	Manuale, esterno
Filtro IR	Elettronico
Illuminatore infrarosso
Numero e tipo di led (diametro) 24 (5mm) 36 (5mm) 36 (8mm)
Distanza di proiezione	10 - 15 m interno5 - 10 m esterno	20 - 30 m interno15 - 20 m esterno	30 - 40 m interno25 - 30 m esterno
Controllo accensione sensore di luce CDS, conisteresi 3,5 ~ 10 lux
Dati generali
Grado di protezione IP66
Alimentazione 12 Vdc +/- 10%
Assorbimento max (Led On/Off)	100 / 350 mA 100 /	400 mA	100 / 450 mA
Temperatura e umidità di funz. -10 ~ +50 °C (Ur 85% max)
Dimensioni (Larg x Alt x Diametro)	175 x 69 x 55 mm 228 x 97 x 82 mm 295 x 120x 103 mm
Peso	300 / 830 g 550 / 880 g 950 / 1500 g

Avvertenze

Non orientare la telecamera verso il sole - L'esposizione diretta dell'obiettivo al sole o ad altre fonti luminose potrebber danneggiare il dispositivo CCD. Maneggiare con cura - Urti improper potrebbero danneggiare la telecamera

Protezione acqua e umidità.

La telecamera non puo essere aperta per non ridurre la tenuta stagna. I tappini di plastica presenti sui modelli varifocali devono essere rimossi solo durante la regolazione per poi essere riposizionati e chiusi ermeticamente. Il cavo con tutte le sue parti (Joystick OSD e connettori Video e Alimentazione) non è impermeabile e delve essere quindi protetto dalle intemperie dentro una scatola stagna.

Controllare la tensione di alimentazione

Assicurarsi di rispetto le polarità positiva e negativa, come da symbolo, nel cablaggio della presa di alimentazione

Normative - Conforme alla norma EN 50130-4 (direttive europee 2004/108/EC - EMC).

In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzato dispositivi, cavi ed accessori che consentano di rispetto i requisiti imposti da tale direttiva per le installazioni fisse.

Personale qualificato

L'installation del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla sicurezza, e nel rispetto del D.M. 37/08 (D.M. 22 gennaio 2008 n°37) e dei successivi aggiornamenti.

Solo personale addestrato e autorizzato cui a priori il prodotto. In caso di quasto non tentate di ripararlo altrimenti la garanzia non sare più valida.

Istruzioni di installmente

Installazione telecamera

Fissare la staffa stringendo bene le viti poi orientare la camera utilizzando la chiavetta in dotazione per regolare gli snodi della staffa.
Proteggere il cavo, il joystick per OSD e i connettori (Video e DC12V) delle intemperie. Si consiglia di utilizzare una scatola stagna per proteggere da sole, pioggia e umidità tutte le parti esterne alla staffa.

Regolazione facale (solo CIR700-49 e CIR700-922)

Rimuovere i tappi di protezione per accedere alle viti di regolazione Zoom/Focus.
- Consultare la tabella per la larghezza di ripresa ottenibile per diverse distance (D) regolando le ottiche.

Larghezza inquadratura [m]		D = Distanza del target
		D=5 m	D=10 m	D=15 m	D=20 m	D=25 m	D=30 m	D=35 m	D=40 m
CIR700-3.6	3,6 mm	6,7m	13,3m	20m	26,7m	33m	40m	46,7m	53,3m
CIR700-49	4 - 9 mm	6-2,7m	12-5,3m	18-8m	24-10,7m	30-13,3m	36-16m	42-18,7m	48-21,3m
CIR700-922	9 - 22 mm	2,7-1,1m	5,3-2,2m	8-3,3m	10,7-4,4m	13,3-5,5m	16-6,5m	18,7-7,6m	21,3-8,7m

Regolare I'angolo di apertura delle lenti tramite la vite ZOOM utilizzando il cacciavite in dotazione.
- Regolare la messa a fuoco agenda sul FOCUS.
Fissare i tappi di protezione per garantire la giusta protezione da acqua e umidità

GESTIONE OSD

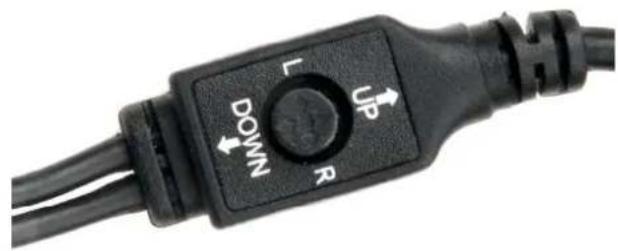

Le impostazioni avanzate sono accessibili trmite il joystick integrato nel cavo che permette di navigare il menu OSD

Up	Muovere in alto per incrementare valori
Down	Muovere in basso per diminuire valori
Left	Chiudere sotto-menu
Right	Aprire sotto-menu
Enter	Premere per confirmare la selezione

Setup item Description
LENS	Gestione dell'obiettivo
MANUAL	Selezionare questa modalità per lenti normali perché autoiris come nelle usate in questa serie di telemagere.
AUTO	Consente di pilotare l'iride in accordo con la luminosità dell'ambiente (non disponibile in questaserie di telemagere).
SHUTTER / AGC	Gestione dei controlli AGC e AES per regolare il guadagno e la velocità dello shutter in agli condizione di luce
AUTO	Impostazioni di comportamento differenziate per condizioni di alta o bassa luminosità
MANUAL	Inserimento manuale dei parametri
WHITE BAL	Bilanciamento del bianco che determina le modalità in cui sono riprodotti i colori
ANTI CR	Sistema che riduce il fenomeno del color rolling
MANUAL	Aggiustamento manuale del bianco
PUSH LOCK	Premere ENTER per memorizzare le impostazioni currenti di bilanciamento del bianco. Una volta impostato il PUSH LOCK, il bilanciamento del bianco non sare più operativo e saranno mantenable le impostazioni fissate.
ATW	Premere per aprire il sottomenu e definite i criteri di lavoro della funzione di inseguimento automatico Auto Trace White.
PUSH	Sistema di bilanciampto del bianco completamente automatico.
USER1	Impostazioni personalizzate dall'utente 1
USER2	Impostazioni personalizzate dall'utente 2
BACKLIGHT	Compensazione del controluce
OFF	Impostazione di default
BLC	Normale compensazione del controluce (Back light Compensation) dove le aree più luminose sono attenuate.
HLC	In esta modalità le aree più luminoso saranno coperte di zone nere (High Light Compensation)
PICT ADJUST	Semplici impostazioni dei parametri imagine
MIRROR	ON/OFF, Capovolgi l'imagine orizzontalmente
BRIGHTNESS	0-255, Luminosity (Default: 0)
CONTRAST	0-255, Contrasto (Default: 128)
SHARPNESS	0-255, Sharpness (Default: 128)
HUE	0-255, Tinta del colore (Default: 108)
GAIN	0-255, Livello del guadagno (Default: 128)
ATR	Impostazioni dei parametri per il Adaptive Tone Reproduction che è una versione software del Wide Dinamic Range
MOTION DET	Impostazione delle aree (1-4) e sensibilità (0-127) di rilevazione del movimento
PRIVACY	Impostazione delle zone (1-4) da copire con rettangoli colorati per motivi di riservatezza (Privacy mask)
DAY / NIGHT	Selezionare la modalità di gestione Giorno/Notte
AUTO	Modalità automatica con parametri configurabili
COLOR	Sempre in modalità colori
B/W	Sempre in modalità bianco e nero
NR	Riduzione automatica del livello di rumore (Noise Reduction setting)
NR MODE	Attivazione e selezione delle impostazioni per la riduzione automatica del guadagno
Y LEVEL	Selezionare la soglia (0-15) di filtraggio della luminanza (Default 4)
C LEVEL	Selezionare la soglia (0-15) di filtraggio del colore (Default 4)
CAMERA ID	Titolazione della telecamera
CHR1/CHR2	Default characters and User define characters (maximum of 40)
←→↑↓	Usare le freccie per selezionare il carattere da scrivere premendo ENTER
CLR	Usare CLR per cancellare un carattere
POS	Usare POS per spostare la posizione del titolo
LANGUAGE	Selezionare la lingua del menu scegliendo tra 8 disponibili (Italiano non incluso)
CAMERA RESET	Resetture tutte le impostazioni
EXIT	Uscire da menu
