Type de produit	Caméra de surveillance
Marque	Fracarro
Modèle	CIR70049
Capteur	1/3" Color CCD Sony Super HAD II
Processeur DSP	Sony Effio-E
Résolution horizontale	700 TVL
Illumination minimale	0.01 Lux (couleur), 0.003 Lux (N&B), 0.0003 Lux (DSS), 0 (IR activé)
Objectif	Varifocal 4 ~ 9 mm (réglage externe)
Éclairage infrarouge	36 LEDs 5mm, portée 20-30 m (intérieur) / 15-20 m (extérieur)
Filtre IR	Électronique (Jour/Nuit automatique)
Indice de protection	IP66
Sortie vidéo	Composite 1 Vpp 75 Ω sur BNC
Alimentation	12 Vdc +/- 10%
Consommation maximale	100 / 400 mA (selon version)
Dimensions (L x l x H)	228 x 97 x 82 mm
Poids	550 g (sans câble) / 880 g (avec câble)
Température de fonctionnement	-10 °C à +50 °C (Humidité max 85%)
Fonctions avancées	ATR 128x, HLC, 2DNR, Détection de mouvement, Masque de confidentialité, Miroir, Flip, OSD multilingue
Réglages OSD	via joystick intégré au câble
Contenu du colis	Caméra avec support mural, clé d'orientation, vis de fixation, mini tournevis pour zoom/focus

FOIRE AUX QUESTIONS - CIR70049 FRACARRO

Comment régler le zoom et la mise au point sur le modèle CIR70049 ?

Sur la version varifocal (CIR70049), retirez les protections en caoutchouc, puis utilisez le mini tournevis fourni pour ajuster les vis de zoom et de focus. Consultez le tableau de champ de vue dans la notice pour choisir l'angle souhaité. Replacez les protections après réglage pour garantir l'étanchéité.

Quelle est la portée infrarouge de cette caméra ?

La portée infrarouge est de 20 à 30 mètres en intérieur et de 15 à 20 mètres en extérieur, selon les conditions de luminosité et de réflectivité.

Comment activer le mode jour/nuit automatique ?

Dans le menu OSD, allez dans DAY/NIGHT et sélectionnez AUTO. Vous pouvez configurer les seuils de commutation. Le filtre IR électronique bascule automatiquement entre couleur (jour) et noir et blanc (nuit).

Quels câbles sont nécessaires pour l'installation ?

Un câble coaxial BNC pour la vidéo et un câble d'alimentation 12Vdc sont nécessaires. Le joystick OSD est intégré au câble. Toutes les connexions doivent être protégées dans un boîtier étanche pour éviter l'humidité.

Puis-je utiliser cette caméra en extérieur sans protection supplémentaire ?

Oui, l'indice IP66 garantit une protection contre la pluie et la poussière. Cependant, le câble avec ses connecteurs (joystick, BNC, alimentation) n'est pas étanche : il doit être placé dans un boîtier étanche pour une installation extérieure durable.

Comment réinitialiser les paramètres d'usine ?

Dans le menu OSD, sélectionnez CAMERA RESET. Confirmez pour rétablir les réglages par défaut. Attention : cela efface tous les paramètres personnalisés.

Que faire si l'image est trop sombre ou trop claire ?

Réglez le SHUTTER / AGC dans le menu OSD. Utilisez le mode AUTO pour une adaptation automatique, ou passez en MANUAL pour ajuster manuellement l'obturation et le gain. Activez aussi le BLC ou HLC si nécessaire.

Comment configurer la détection de mouvement ?

Dans le menu OSD, allez dans MOTION DET. Activez la fonction et définissez jusqu'à 4 zones. Réglez la sensibilité (0-127) pour chaque zone. Les zones de mouvement déclencheront une alarme via la sortie vidéo (selon le système).

Quelle est la consommation électrique de la caméra ?

La consommation maximale est de 400 mA sous 12Vdc pour la version varifocal. Utilisez une alimentation adaptée (minimum 500 mA recommandé) pour garantir un fonctionnement stable.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon doux et sec pour essuyer délicatement l'objectif. N'utilisez pas de produits chimiques ou abrasifs. Évitez de toucher le capteur CCD. Débranchez l'alimentation avant tout nettoyage.

MODE D'EMPLOI CIR70049 FRACARRO

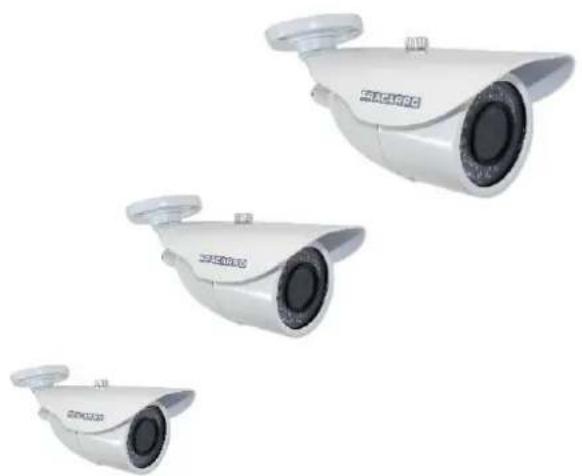

Camera a couleurs varifocal infrarouge résistance à l'eau

Charakteristiques

Jour & Nuit (Filtre IR électronique)
- Led Infrarouge
- Varifocal avec réglage externe
700 lignes TV
Automatic Gain Control
- Degré de protection IP66
- Support avec passage pour câbles
DSP Sony Effio avec OSD
ATR 128x, HLC, 2DNR
- Privacy, Motion, Mirror, Flip

Package content:

• Caméra avec support mural
• Clé pour orientationamera
  -Vis de fixation
• Mini tournevis pour ajuster Zoom/Focus (seulement version varifocal)

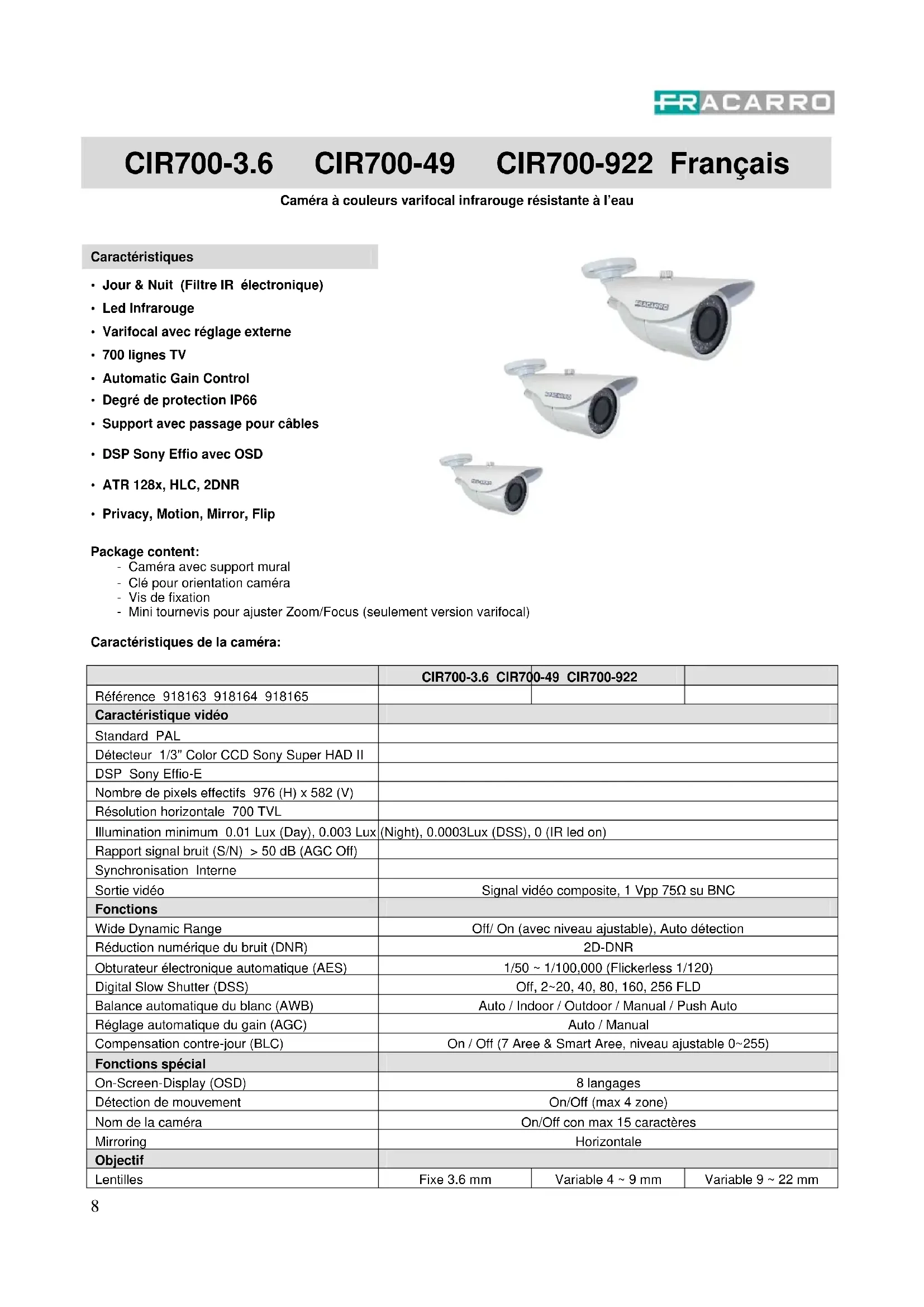

\section*{Caracteristiques de laamera:}

	CIR700-3.6 CIR700		0-49 CIR700-922
Référence 918163 918164 918165
Caracteristique video
Standard PAL
Déetecteur 1/3" Color CCD Sony Super HAD II
DSP Sony Effio-E
Nombre de pixels effectifs 976 (H) x 582 (V)
Résolution horizontale 700 TVL
Illumination minimum 0.01 Lux (Day), 0.003 Lux	(Night), 0.0003Lux (DSS), 0 (IR led on)
Rapport signal bruit (S/N) > 50 dB (AGC Off)
Synchronisation Interne
Sortie video	Signal video composite, 1 Vpp 75Ω su BNC
Fonctions
Wide Dynamic Range	Off/ On (avec niveau ajustable), Auto détction
Réduction numérique du bruit (DNR)	2D-DNR
Obturatorélectronique automatique (AES)	1/50 ~ 1/100,000 (Flickerless 1/120)
Digital Slow Shutter (DSS)	Off, 2~20, 40, 80, 160, 256 FLD
Balance automatique du blanc (AWB)	Auto / Indoor / Outdoor / Manual / Push Auto
Réglage automatique du gain (AGC)	Auto / Manual
Compensation contre-jour (BLC)	On / Off (7 Aree & Smart Aree, niveau ajustable 0~255)
Fonctions spécial
On-Screen-Display (OSD)	8 langages
Détection de mouvement	On/Off (max 4 zone)
Nom de laamera	On/Off con max 15 caractères
Mirroring	Horizontale
Objectif
Lentilles	Fixe 3.6 mm	Variable 4 ~ 9 mm	Variable 9 ~ 22 mm
Focale Fixe Manuel, externe Manuel, externe
Filtre IR Electronique
Fonctions AGC, AWB
Illuminateur infrarouge
Nombre et type de led 24 (5mm) 36 (5mm) 36	8mm)
Distance de projection	10 - 15 m interne5 - 10 m extérieur	20 - 30 m interne15 - 20 m extérieur	30 - 40 m interne25 - 30 m extérieur
Contrôle allumage senseur de lumière CDS, avec hystérésis 3,5 ~ 10 lux
Données générales
Degré de protection IP66
Alimentation 12 Vdc +/- 10%
Absorption maximum	100 / 350 mA 100 /	400 mA	100 / 450 mA
Température et humidité de fonctionnement -10	~ +50 °C (Ur 85% max)
Dimensions 175 x 69 x 55 mm 228 x 97 x 82 mm	295 x 120 x 103 mm
Poids	300 / 830 g	550 / 880 g	950 / 1,5 g

Avertissements

Ne pas orienter laamera vers le soleil

Ne pas exposer l'objectif directement au soleil ou a une force lumiere. Ceci pourrait cause des dommages au dispositif CCD.

Manier avec précaution. Eviter les chocs à laamera. Tout chic pourrait endommager laamera.

Protection de l'eau et de l'humidité.

L'appareil ne peut pas etre ouvert pour ne pas reduire le sceau. Les bouchons en plastique presents sur les modeles a facale variable ne doit etre retirees lors du reglage pour ensuite etre repositionne et scelle. Le cable avec toutes ses parties (Joystick OSD et les connecteurs video et d'alimentation) n'est pas etanche et doit etre protegede contre les elements a l'intérieur d'un boitier etanche.

Alimentation. Contrôr la tension d'alimentation. S'assurer de respecter les polarités positives et négatives. Se rapporter au symbole du câblage dans la prise d'alimentation

Norme - Conforme à la norme EN 50130-4 (directive européen 2004/108/EC - EMC).

Conformément à la directive européenne 2004/108/CE (EMC) le produit doit être installé en utilisant les dispositifs, les câbles et les connecteurs conformes aux indications de la directive pour les installations fixes indiquée ci-dessus.

Personnes qualifiées

Le produit doit etre instalé uniquely par des personnes qualifiées, conformément aux normes de sécurité et reglements locaux.

Seuls les instruits et les personnes autorisées poussent ouvrir le produit. En cas de panne, n'essayez pas de le réparer sinon la garantie ne sera plus valide.

Instructions pour l'installation

Installation camera

Fixer le support par des vis et regler la direction de la camera en utilisant l'util dedié à vis du support.
- Protégez le cordon d'alimentation, le joystick OSD et le connecteurs (video et DC12V) contre les intempéries. Nous vous recommendons d'utiliser une boîte étanche pour protéger du soleil, de la pluie et de l'humidité toutes les parties extérieures du support.

Réglage Varifocal (seulement version varifocal)

Enlever les protections en caoutchouc et d'ajuster le zoom / mise au point par les vis
Voir le tableau du champ de vue differents (largeur) pour la distance cible différente (D).

Field of view (largeur) [m]		D = Target distance
		D=5 m	D=10 m	D=15 m	D=20 m	D=25 m	D=30 m	D=35 m	D=40 m
CIR700-3.6	3,6 mm	6,7m	13,3m	20m	26,7m	33m	40m	46,7m	53,3m
CIR700-49	4 - 9 mm	6-2,7m	12-5,3m	18-8m	24-10,7m	30-13,3m	36-16m	42-18,7m	48-21,3m
CIR700-922	9 - 22 mm	2,7-1,1m	5,3-2,2m	8-3,3m	10,7-4,4m	13,3-5,5m	16-6,5m	18,7-7,6m	21,3-8,7m

• Régler la profondeur du champ en agissant sur la vis du ZOOM à l'aide d'un tournevis
• Régler la mise au point en réglient la vis du FOCUS
• Appliquer la protection en caoutchouc pour garantir la protection de l'eau et l'humidité.

GESTION OSD

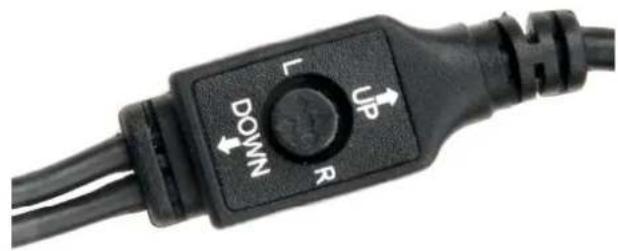

Les paramètres avances sont accessibles via le joystick intégré dans le cable qui vous permet de naviguer dans le menu OSD

Haute	Augmentation de la valeur
Bas	Réduction de la valeur
Gouache	Ouvrir menu
Droite	Fermer menu
Central	Confirmer

Setup item Description
LENS	Gestion de l'objetif
MANUAL	Sélectionnez ce mode pour les lentilles normales, sans iris automatique, tels que ceux utilisés dans cette série de caméras.
AUTO	Utilisé pour contröler l'iris en fonction de la luminosité ambiente (pas disponible dans cette série de caméras).
SHUTTER / AGC	Contrôles de gestion AGC et AES pour régler le gain et la vitesse d'obturation dans n'importe qu'elle condition de lumière
AUTO	Paramètres de comportement différenciés par des conditions de luminosité faible ou élevé
MANUAL	Paramétrage manuelle
WHITE BAL	Balance des blancs qui détermine la manière dont ils sont représentés couleurs
ANTI CR	Système qui permet de réduire le phénomène "color rolling"
MANUAL	Réglage manuel de blanc
PUSH LOCK	Appuyez sur ENTRER pour enregistrer les paramètres actuels de la balance des blancs. Une fois que vous avez régèle sur LOCK PUSH, la balance des blancs ne sera plus opératif et sera conservedes paramètres fixes.
ATW	Appuyez sur pour ouvrir le sous-menu et de définir les critères pour les travaux de la poursuite automatiques fonction Auto Trace Blanche.
PUSH	Système d'équilibre des blancs automatique entièrement.
USER1	Utilisateur personnalisé réglage 1
USER2	Utilisateur personnalisé réglage 2
BACKLIGHT	Compensation contre-jour
OFF	Default
BLC	Compensation contre-jour normal (Backlight Compensation) où les zones les plus lumineuses sont réduites.
HLC	Dans ce mode, les zones claires seront couverts par les zones noires (High Light Compensation)
PICT ADJUST	Simple réglage des paramètres d'image
MIRROR	ON/OFF, Retourer l'image horizontally
BRIGHTNESS	0-255, Luminosite (Default: 0)
CONTRAST	0-255, Contrast (Default: 128)
SHARPNESS	0-255, Sharpness (Default: 128)
HUE	0-255, Teinte (Default: 108)
GAIN	0-255, Niveau du gain (Default: 128)
ATR	Réglage des paramètres pour la "Adaptive Tone Reproduction" est une version du logiciel del "Wide Dinamic Range"
MOTION DET	Définition des zones (1-4) et la sensibilité (0-127) de détention de mouvement
PRIVACY	Définition des zones (1-4) pour être couverts par des rectangles colorés pour des raisons de confidérialité (masque de confidentialité)
DAY / NIGHT	Choisissez comment:gérer Jour / Nuit
AUTO	Mode automatique avec les paramètres configurable
COLOR	Toujours en mode couleur
B/W	Toujours en mode noir et blanc
NR	Réduction automatique du niveau du bruit (Noise Reduction setting)
NR MODE	L'activation et la sélection des paramètres pour la réduction automatique de gain
Y LEVEL	Sélectionnez le seuil (0-15) filtrage de la luminance (par défaut 4)
C LEVEL	Sélectionnez le seuil (0-15) de filtre de couleur (par défaut 4)
CAMERA ID	Nom de la camera
CHR1/CHR2	Utilisateur par défaut définir les caractères et les caractères (maximum de 40)
←→ ↑↓	Utilisez les flèches pour sélectionner le caractère à écrire en appuyant sur ENTRER
CLR	Utilisez CLR pour effacer un caractère
POS	Utilisez POS pour déplacer la position du titre
LANGUAGE	Sélectionnez l'options langue des menus du 8 disponible
CAMERA RESET	Réinitialiser tous les paramètres

CIR700-3.6 CIR700-49 CIR700-922 Espanol
