MANUALE UTENTE Firenze 16.1 DVR FRACARRO

ITALIANO 8/141 ATTENZIONE: Questo manuale rappresenta una guida rapida alla prima installazione del DVR, fare riferimento al manuale utente per la descrizione completa di tutte le singole funzioni.

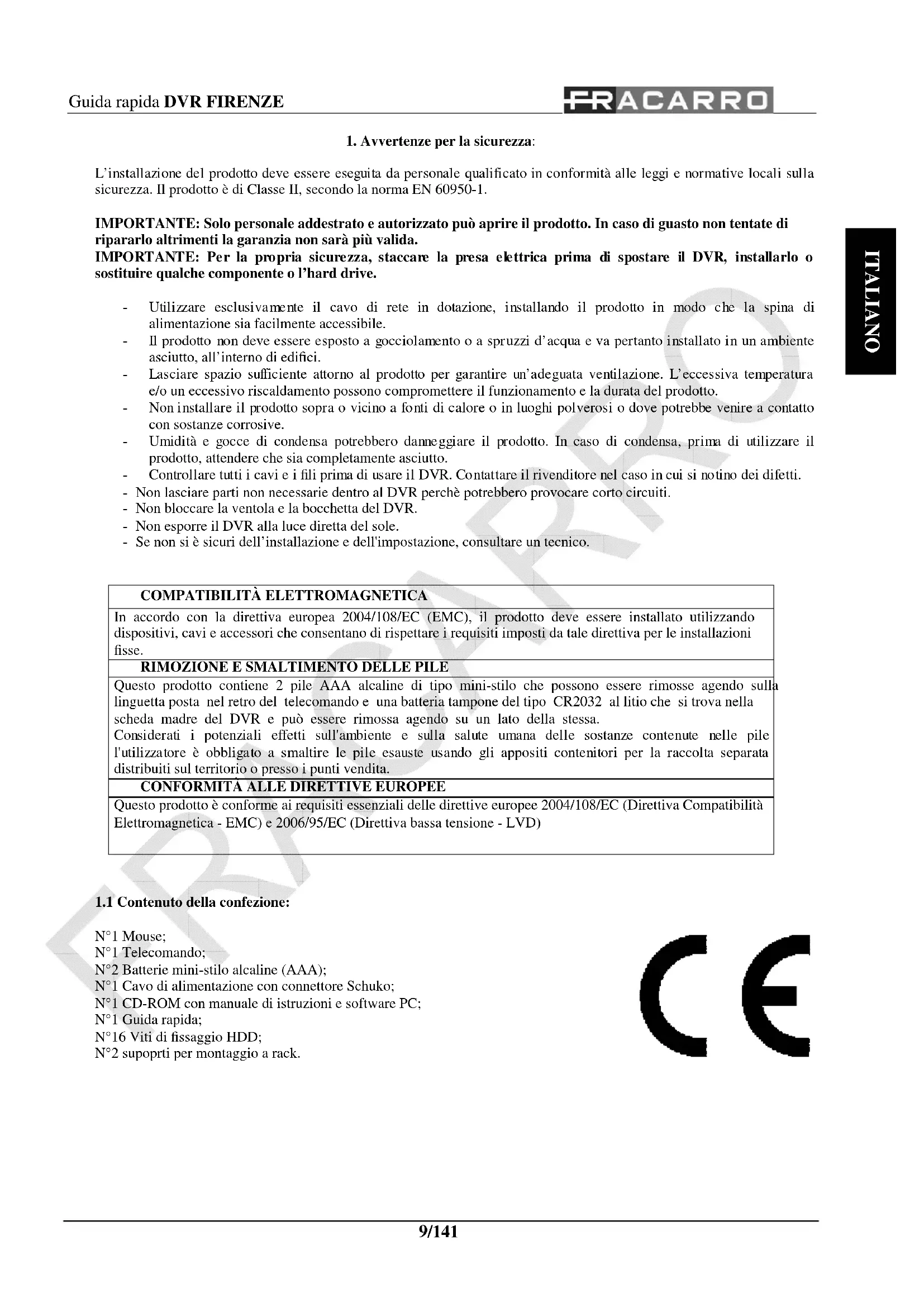

1. Avvertenze per la sicurezza:

L’installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla sicurezza. Il prodotto è di Classe II, secondo la norma EN 60950-1. IMPORTANTE: Solo personale addestrato e autorizzato può aprire il prodotto. In caso di guasto non tentate di ripararlo altrimenti la garanzia non sarà più valida. IMPORTANTE: Per la propria sicurezza, staccare la presa elettrica prima di spostare il DVR, installarlo o sostituire qualche componente o l’hard drive. - Utilizzare esclusivamente il cavo di rete in dotazione, installando il prodotto in modo che la spina di alimentazione sia facilmente accessibile. - Il prodotto non deve essere esposto a gocciolamento o a spruzzi d’acqua e va pertanto installato in un ambiente asciutto, all’interno di edifici. - Lasciare spazio sufficiente attorno al prodotto per garantire un’adeguata ventilazione. L’eccessiva temperatura e/o un eccessivo riscaldamento possono compromettere il funzionamento e la durata del prodotto. - Non installare il prodotto sopra o vicino a fonti di calore o in luoghi polverosi o dove potrebbe venire a contatto con sostanze corrosive. - Umidità e gocce di condensa potrebbero danneggiare il prodotto. In caso di condensa, prima di utilizzare il prodotto, attendere che sia completamente asciutto. - Controllare tutti i cavi e i fili prima di usare il DVR. Contattare il rivenditore nel caso in cui si notino dei difetti. - Non lasciare parti non necessarie dentro al DVR perchè potrebbero provocare corto circuiti. - Non bloccare la ventola e la bocchetta del DVR. - Non esporre il DVR alla luce diretta del sole. - Se non si è sicuri dell’installazione e dell'impostazione, consultare un tecnico.

COMPATIBILITÀ ELETTROMAGNETICA In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzando dispositivi, cavi e accessori che consentano di rispettare i requisiti imposti da tale direttiva per le installazioni fisse.

RIMOZIONE E SMALTIMENTO DELLE PILE

Questo prodotto contiene 2 pile AAA alcaline di tipo mini-stilo che possono essere rimosse agendo sulla linguetta posta nel retro del telecomando e una batteria tampone del tipo CR2032 al litio che si trova nella scheda madre del DVR e può essere rimossa agendo su un lato della stessa.

Considerati i potenziali effetti sull'ambiente e sulla salute umana delle sostanze contenute nelle pile l'utilizzatore è obbligato a smaltire le pile esauste usando gli appositi contenitori per la raccolta separata distribuiti sul territorio o presso i punti vendita.

CONFORMITÀ ALLE DIRETTIVE EUROPEE

Questo prodotto è conforme ai requisiti essenziali delle direttive europee 2004/108/EC (Direttiva Compatibilità Elettromagnetica - EMC) e 2006/95/EC (Direttiva bassa tensione - LVD)

1.1 Contenuto della confezione:

N°1 Mouse; N°1 Telecomando; N°2 Batterie mini-stilo alcaline (AAA); N°1 Cavo di alimentazione con connettore Schuko; N°1 CD-ROM con manuale di istruzioni e software PC; N°1 Guida rapida; N°16 Viti di fissaggio HDD; N°2 supoprti per montaggio a rack.Guida rapida DVR FIRENZE

2. Descrizione prodotto:

Il DVR FIRENZE è stato progettato per realizzare un sistema di videosorveglianza affidabile, sicuro e interfacciabile con diversi tipi di monitor, PC e telefoni cellulari. Il nuovo tipo di compressione dinamica utilizzata e la possibilità di impostare il livello di qualità della registrazione garantiscono un lungo tempo di registrazione nel disco e un ottima qualità delle immagini durante il playback. L’elevato numero di frame a disposizione per la registrazione permette al DVR di effettuare registrazioni in REALTIME. Il nuovo microprocessore permette al DVR di eseguire sei diverse operazioni come: registrazione, playback, visione delle immagini in tempo reale, backup, controllo e accesso remoto. Può essere gestito da pannello frontale, mouse, telecomando, tastiera esterna, tastiera virtuale e interfaccia web via PC o smartphone. I relè d’uscita possono essere attivati da un ingresso allarme, rilevazione del movimento, perdita video, eventi di sistema o direttamente da smartphone o interfaccia web.

3. Descrizione tasti:

Regolazione volume 19 USB Porta USB 6 SPLIT Windows

PTZ Modalità PTZ 24 SEQ Modalità SEQ

LEFT / RIGHT Muovere il cursore o la telecamera speed dome 25 SEARCH Modalità SEARCH

LEDs Indicatori per alimentazione, Hdd, rete 26 Alarm reset Tasto Reset allarme

Jog/Shuttle Modalità playback 27 REC Tasto Rec

COPY Start o stop backup 28 DVD optional Masterizzatore DVD opzionaleGuida rapida DVR FIRENZE

75Ω terminazione 17 Porta USB 6 Uscita monitor principale 18 Connettore eSata 7 MAIN-AUX Uscita 19 Ventola 8 Uscita monitor secondaria 20 Tasto accensione 9 CALL-AUX Uscita 21 Cavo alimentazione 10 Connettore RS-232 22 VGA 11 Selettore a Switch RS-422/485 23 Connettore estensione telecomando 12 Connettore RS-422/485

3.3 Telecomando (vedi figura 3):

Il telecomando è un accessorio che semplifica notevolmente la gestione e la programmazione del DVR. Si consiglia di non superare la distanza massima di 10m da telecomando a DVR. Di seguito sono riportate tutte le singole funzioni dei vari tasti.

Start/Stop registrazione

Funzione zoom / richiamo preset

Regolazione volume o livello di zoom

Avvio backup o copia delle informazioni

Cambio modalità di visualizzazione

Inserimento testo, numeri o codici

Passaggio da modalità Live a Playback

Accesso al menu principale

Seleziona o ritorna alla modalità sequenza

Accesso al menu di gestione delle telecamere PTZ

Seleziona o ritorna alla modalità full screenGuida rapida DVR FIRENZE

Visualizza il menu ricerca

Seleziona il DVR (1-4) da controllare con il telecomando

Il DVR può facilmente essere gestito da mouse. Per accedere al menu di configurazione portare il cursore del mouse verso la parte inferiore dello schermo. 4 Installazione:

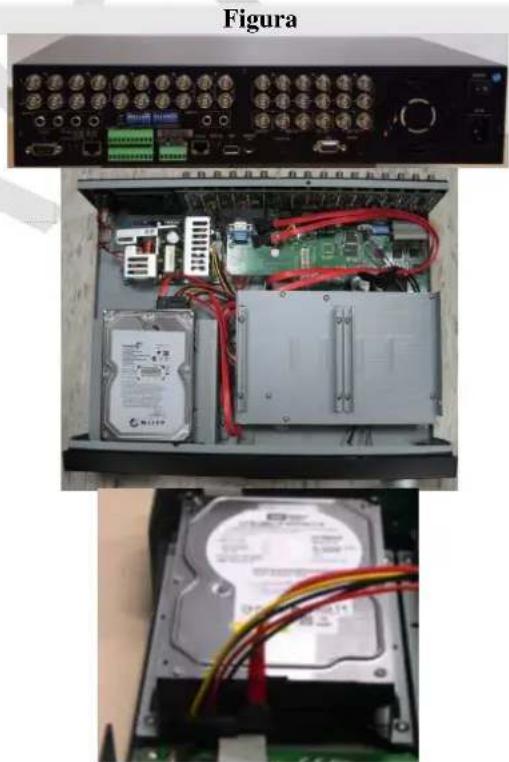

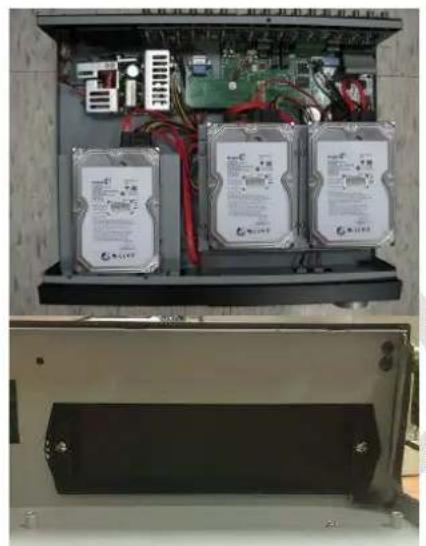

4.1 Installazione disco fisso:

Seguire fedelmente i passi riportati di seguito per eseguire una corretta installazione di uno o più dischi fissi o del masterizzatore DVD all’interno del DVR.

1 Posizionare il DVR sul banco di lavoro e disconnettere tutti i cavi. 2 Rimuovere tutte le viti (7) nel pannello posteriore (3) e laterale (2+2). 3 Rimuovere il coperchio come mostrato in figura. 4 Dagli accessori a corredo del DVR prelevare le due staffe e fissarle ai lati del disco utilizzando le 4 viti come mostrato in figura.

5 Dagli accessori a corredo del DVR prelevare 4 viti, fissare il disco fisso alla base del DVR e connettere i cavi dati e alimentazione.Guida rapida DVR FIRENZE

4.2 Prima configurazione del DVR:

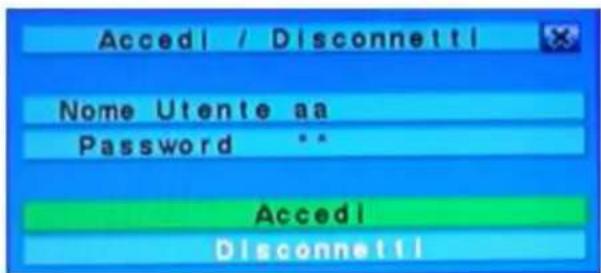

• Autenticazione: Una volta acceso il DVR premere il tasto “MENU” quindi muovere il cursore sull’icona denominata “ACCEDI/DISCONNETTI” e premere il tasto “ENTER”. A questo punto inserire il nome e la password dell’utente. Da parametri di fabbrica l’ installatore dispone di un nome utente: “aa” e di una password: “11”. Muovere il cursore sulla voce “Accedi” e confermare con il tasto “ENTER”.

Ritornare al punto numero 4 per l’installazione degli altri 3 dischi fissi che dovranno essere collegati come in figura a lato. 7 Come opzione è possibile installare un masterizzatore DVD al posto del terzo disco fisso. Per procedure all’installazione rimuovere le due viti e il coperchio in plastica mostrato in figura. 8 Dagli accessori a corredo del DVR prelevare le due staffe, fissarle ai lati dell’unità ottica e assicurare il dispositivo alla base del DVR connettendo i cavi dati e alimentazione.

9 Utilizzando tutte le viti previste chiudere il coperchio del DVR quindi collegare il monitor e il cavo di alimentazione. Ora il DVR è correttamente installato e pronto all’uso. Riferirsi ai capitoli seguenti per le impostazioni di data/ora e formattazione degli Hard disk. 10 Accendere il DVR agendo sull’apposito tasto posto nel pannello posteriore. Il DVR mosterà il messaggio “Unformatted HDDs found. Do you want to format now? [ENTER]: Yes, [ESC]: Cancel”. Premere il tasto [ENTER] per formattare il disco fisso.Guida rapida DVR FIRENZE

ITALIANO 14/141 Il DVR prevede 4 diverse tipologie di utente: Amministratore, Supervisore, Operatore e Custom. L’utente configurato come operatore è consentita la sola gestione in live del DVR, al supervisore la gestione del registrato, all’amministratore tutta la programmazione e gestione del DVR e al custom tutto ciò che è stato impostato dall’amministratore. ATTENZIONE: Le impostazioni di fabbrica del DVR prevedono un solo utente configurato come amministratore. Al fine di aumentare il livello di sicurezza si consiglia di utilizzare tale utente solo per il primo accesso e di modificarne la password appena possibile. ATTENZIONE: Nel caso di perdita della password di sistema contattare il distributore di zona che si occuperà di contattare Fracarro radioindustrie S.p.A.

• Impostazione lingua: Seguire fedelmente i passi riportati di seguito per configurare la lingua del DVR:

1. Premere il tasto “MENU” per accedere al menu di configurazione;

2. Muovere il cursore sulla voce “IMPOSTAZIONI” e confermare con il tasto “ENTER”;

3. Muovere il cursore sulla voce “SISTEMA” e confermare con il tasto “ENTER” ;

4. Utilizzando le frecce direzionali muovere il cursore sulla voce “LINGUA” e premere i tasti “+/-“ per impostare la

5. Premere il tasto “MENU” per tornare al menu precedente, il DVR richiederà di salvare le impostazioni premendo il

6. Premere il tasto “ENTER” per confermare il cambio della lingua. Il sistema verrà riavviato con le nuove impostazioni.

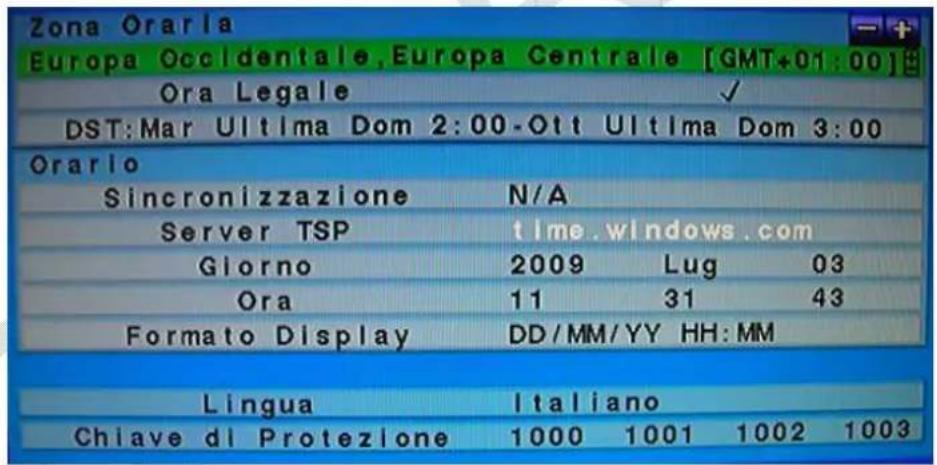

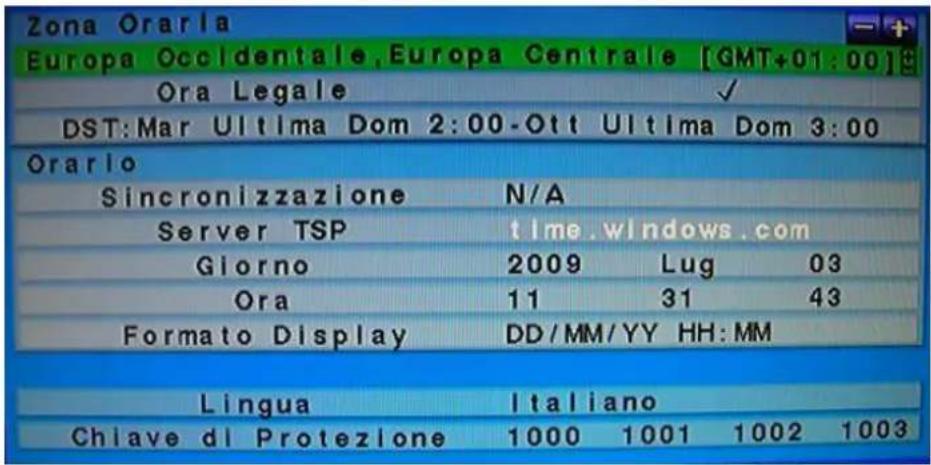

• Regolazione data/ora: Seguire fedelmente i passi riportati di seguito per la regolazione data/ora:

1. Premere il tasto “MENU” per accedere al menu di configurazione;

2. Muovere il cursore sulla voce “IMPOSTAZIONI” e confermare con il tasto “ENTER”;

3. Muovere il cursore sulla voce “SISTEMA” e confermare con il tasto “ENTER” ;

4. Utilizzando le frecce direzionali muovere il cursore sulla voce “GIORNO” e, utilizzando i tasti “+/-” impostare

l’anno, il mese e il giorno;

5. Utilizzando le frecce direzionali muovere il cursore sulla voce “ORA” e, utilizzando i tasti “+/-” impostare l’ora;

6. Premere il tasto “MENU” per tornare al menu precedente, il DVR richiederà di salvare le impostazioni premendo il

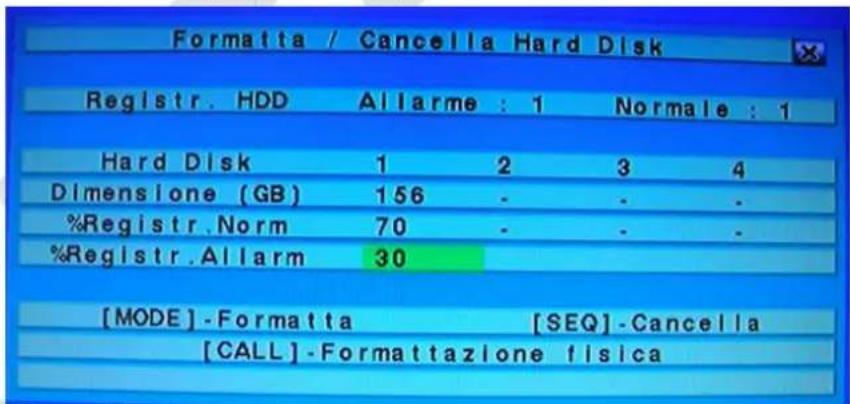

• Formattazione disco fisso: Seguire fedelmente i passi riportati di seguito per la formattazione del disco fisso:

1. Premere il tasto “MENU” per accedere al menu di configurazione;

2. Muovere il cursore sulla voce “IMPOSTAZIONI” e confermare con il tasto “ENTER”;

3. Muovere il cursore sulla voce “HARD DISK” e confermare con il tasto “ENTER” ;

4. Premere il tasto “MODE”;

5. Premere il tasto “CALL” per formattare interamente il disco fisso;

6. Premere il tasto “ENTER” per confermare l’operazione;

7. Premere il tasto “MENU” per tornare al menu precedente.

• Impostazione della registrazione: Il DVR permette varie modalità di registrazione: allarme, motion, continua o pianificata. Utilizzando l’ultima modalità l’amministratore del sistema può definire, per ogni ora della settimana, il tipo di registrazione. Al fine di poter personalizzare la pianificazione della registrazione ogni giornata viene divisa in un massimo di 16 segmenti (T1,…..,T16) che potranno essere configurati in 3 diverse modalità di registrazione a scelta tra: registrazione video, registrazione video + audio o assenza di registrazione. ATTENZIONE: Il DVR viene programmato di fabbrica per registrare in maniera continua durante tutta la settimana. Seguire fedelmente i passi riportati di seguito per impostare la pianificazione:

1. Premere il tasto “MENU” per accedere al menu di configurazione;

2. Muovere il cursore sulla voce “IMPOSTAZIONI” e confermare con il tasto “ENTER”;Guida rapida DVR FIRENZE

3. Muovere il cursore sulla voce “REGISTRAZIONE PROGRAMMATA” e confermare con il tasto “ENTER” ;

4. Premere il tasto “MODE”;

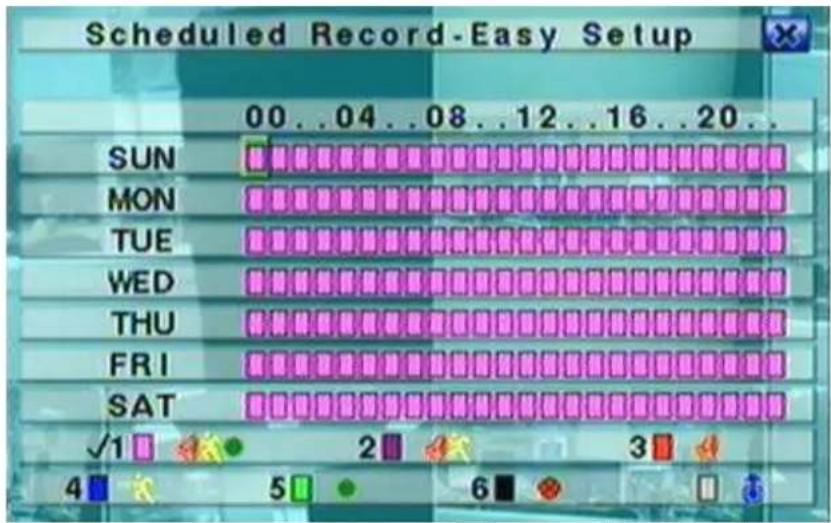

5. Apparirà la seguente schermata:

Tale schermata permette all’amministratore un semplice e veloce modo per impostare la pianificazione registrazione. Per ogni singola ora della settimana è possibile impostare una diversa modalità di registrazione a scelta tra: Allarme+Motion+Normale, Allarme+Motion, Allarme, Motion, Normal, e no Registrazione. In ogni caso verrà registrato sia il video che l’audio. Descrizione tasti:

Premere questi tasti per muovere il cursore. Numerici 1-6 (Mouse: Click tasto sinistro) Premere questi tasti per selezionare la modalità di registrazione. Premere il tasto ENTER per attivare la modalità. Le modalità di registrazione sono: “1” – Allarme+Motion+Normale, “2” – Allarme+Motion, “3” – Allarme, “4” – Motion, “5” – Normale, “6” – No Registrazione. +/- (Mouse: Click tasto sinistro) Premere questi tasti per selezionare l’intervallo di tempo desiderato. Premere il tasto ENTER per attivare la modalità di registrazione nell’intervallo selezionato. ESC (Mouse: Click tasto destro) Premere questo tasto per uscire dalla schermata e tornare alla precedente. I segmenti di tempo verranno agiornata di conseguenza. 5 Utilizzo basico del DVR:

Il DVR permette 4 diverse modalità di ricerca delle immagini registrate: Ricerca per ora, ricerca per evento, ricerca veloce o ricerca immagini archiviate. La videata “RICERCA PER ORARIO”, nell’ultima riga, mostra la data di inizio registrazione quindi è sempre possibile conoscere il range di valori su cui effettuare la ricerca. E’ inoltre possibile limitare la ricerca alla sola registrazione su allarme, motion, perdita video o normale.Guida rapida DVR FIRENZE

Seguire fedelmente i passi riportati di seguito per effettuare una ricerca delle immagini

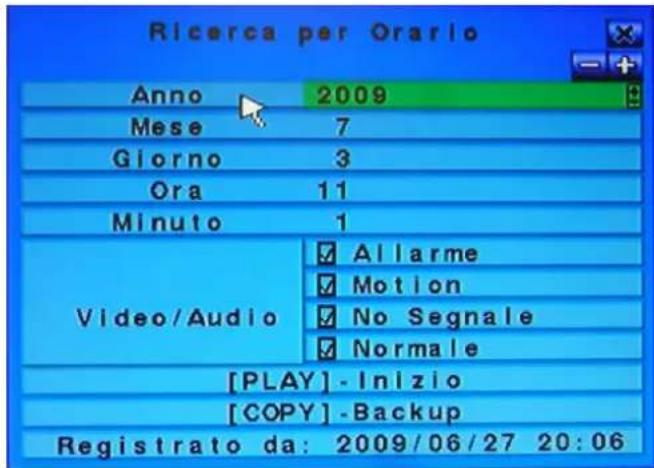

1. Premere il tasto “SEARCH” per accedere al menu di ricerca;

2. Muovere il cursore sulla voce “RICERCA PER DATA” e confermare con il tasto “ENTER”;

3. Muovere il cursore sulle voci “ANNO”, “MESE”, “GIORNO”, “ORA” e “MINUTO” per selezionare la data di

inizio della ricerca utilizzando i tasti “+/-”;

4. Muovere il cursore sulle voci “ALLARME”, “MOTION”, “NO SEGNALE” e “NORMALE” per selezionare il

tipo di registrazione su cui si desidera eseguire la ricerca utilizzando i tasti “+/-”;

5. Premere il tasto “PLAY” per avviare il playback;

6. Premere i tasti “◄” e “►” per aumentare o diminuire la velocità di visualizzazione e il tasto “►/▐▐” per mettere in

pausa o in play il video;

7. Premere il tasto “STOP” per uscire dalla modalità playback.

Il DVR permette di salvare la registrazione audio/video su diversi tipi di dispositivi esterni USB come pendrive, dischi fissi autoalimentati o masterizzatori DVD. Seguire fedelmente i punti riportati di seguito per eseguire la procedura di backup:

1. Premere il tasto “SEARCH”;

2. Muovere il cursore sulla voce “RICERCA PER DATA” e confermare con il tasto “ENTER”;

3. Muovere il cursore sulle voci “ANNO”, “MESE”, “GIORNO”, “ORA” e “MINUTO” per selezionare la data di

inizio della ricerca utilizzando i tasti “+/-”;

4. Muovere il cursore sulle voci “ALLARME”, “MOTION”, “NO SEGNALE” e “NORMALE” per selezionare il

tipo di registrazione su cui si desidera eseguire il backup utilizzando i tasti “+/-”.

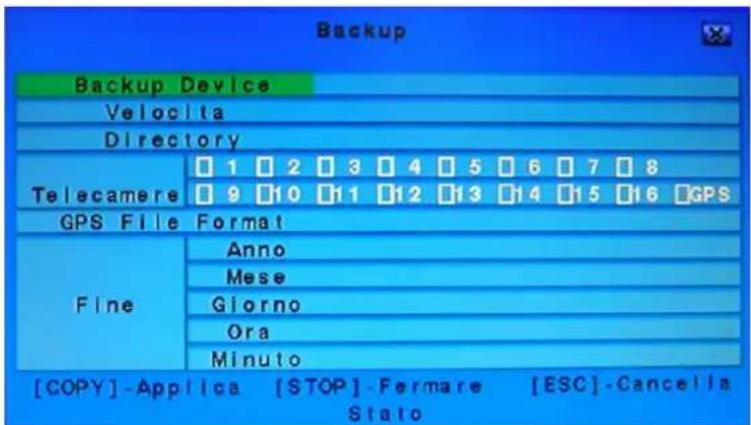

5. Premere il tasto “COPY”;

6. Muovere il cursore sulla voce “VELOCITA” e selezionare il valore della velocità di backup da 1 (lento) a 9 (veloce)

utilizzando i tasti “+/-”.

7. Muovere il cursore sulla voce “TELECAMERE” per selezionare la telecamera di cui si desidera fare il backup

utilizzando i tasti “+/-”;

8. Muovere il cursore sulle voci “ANNO”, “MESE”, “GIORNO”, “ORA” e “MINUTO” per selezionare l’ora e la data

di fine del Backup utilizzando i tasti “+/-”;

9. Premere il tasto “COPY” per avviare il backup.Guida rapida DVR FIRENZE

Durante tutta la procedura di backup verrà visualizzata un icona e un messaggio indicante l’avanzamento della procedura stessa. Una volta terminata la procedura sarà necessario disconnettere il dispositivo agendo sull’apposito menu:

1. Premere il tasto “MENU” per accedere al menu del sistema;

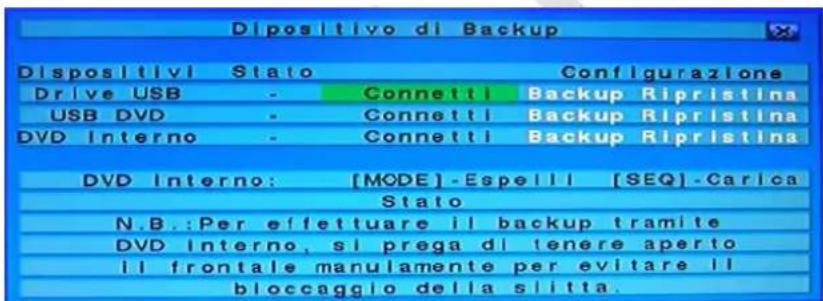

2. Muovere il cursore sulla voce “PERIFERICA DI BACKUP” e confermare con il tasto “ENTER”;

3. Muovere il cursore sulle voci “DRIVE USB”, “USB DVD” o “SD CARD” per selezionare il tipo di dispositivo

collegato e premere il tasto “ENTER” per disconnettere .

4. A questo punto sarà possibile disconnettere fisicamente il dispositivo di backup dal DVR.

ATTENZIONE: Non rimuovere il DVD finchè il processo di backup non è completamente terminato per evitare di danneggiare l’unità ottica. ATTENZIONE: Non rimuovere la periferica USB finchè il processo di backup non è completamente terminato.

5.3 Visualizzazione delle immagini:

Durante la fase di backup il DVR crea due cartelle sul dispositivo, una contenente i file di backup e l’altra contenente il visualizzatore delle immagini (SelfPlayer). Seguire la procedura riportata di seguito per visualizzare le immagini:

1. Connettere il dispositivo di backup utilizzato su un PC;

2. Avviare il software “Selfplayer” contenuto nella cartella “SelfPlayer”;

3. Premere il tasto “FILE” quindi “OPEN”;

4. Selezionare il file che si intende visualizzare (contenuto nella cartella “00001”) e confermare con il tasto “APRI”.

Il DVR divide il video di backup in più file della dimensione massima di 100Mb che possono, in seguito, essere uniti per formare un unico file “avi” utilizzando il software “AviConverter” fornito in dotazione. 6 Spegnimento: Prima di spegnere il DVR premere il tasto “MENU” quindi “ARRESTO” e confermare con il tasto ”ENTER”. Premere il tasto “ENTER” nuovamente alla richiesta di conferma del comando. Solo quando il DVR mostra il messaggio “ArrestoGuida rapida DVR FIRENZE

ITALIANO 19/141 completato. Ora è possibile spegnere il sistema”, sarà possibile spegnere il DVR utilizzando l’apposito tasto posto nel pannello posteriore del DVR. 7 Appendice:

7.1 Tabella di registrazione:

Al fine di scegliere la corretta dimensione del disco fisso da installare nel DVR si riporta una tabella con i tempi massimi di registrazione alla risoluzione HALF D1 (720*288) e qualità media (5) per ogni tipo di DVR e dimensione del disco fisso: HDD (GB) DVR FIRENZE (giorni)

ATTENZIONE: Il DVR divide il disco fisso in due diverse partizioni, la prima (70% della massima capacità del disco) viene utilizzata per la normale registrazione mentre la seconda (30%) per la registrazione in pre-allarme e pre-motion.

7.2 Connessione di rete:

Il DVR permette di condividere le immagini sulla rete Ethernet oppure Internet . In ambedue i casi sarà possibile visualizzare le immagini su un qualsiasi pc, smartphone o PDA. Nel caso si stia utilizzando un PC sarà possibile gestire fino a 4 diversi DVR direttamente da Internet Explorer senza aver bisogno di installare nessun software. Il numero di DVR gestibili con lo stesso terminale cresce fino a 10 se viene installato il software fornito in dotazione. In tutti i casi è possibile gestire direttamente i due relè d’uscita da remoto. Il primo tipo di connessione (Ethernet) viene effettuato utilizzando un cavo di rete incrociato tra DVR e PC (Fig.A) oppure a mezzo di un router, switch od hub (Fig.B).

Fig.A Fig.B In entrambi i casi seguire la procedura riportata di seguito per configurare la connessione Istruzioni Figure Prima di tutto accedere ad un Pc connesso nella stessa rete del DVR, accedere a avvio/esegui, digitare “cmd” e premere Invio. Apparirà il promt dei comandi di MS-DOS.

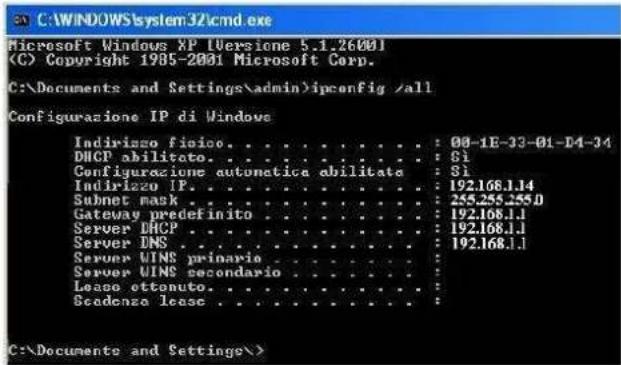

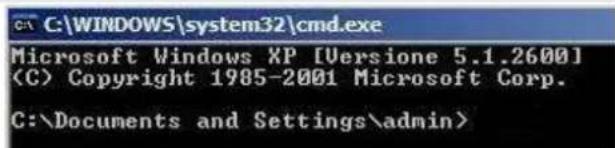

Nella videata digitare “ipconfig /all” e premere “Invio”, apparirà la schermata riportata a lato contenente tutte le informazioni di rete del PC come Gateway (Ex. 192.168.1.1), Subnet Mask (255.255.255.0) e l’indirizzo IP del PC stesso (Ex.

ITALIANO 20/141 Ritornare sul DVR, premere il tasto MENU quindi IMPOSTAZIONI e RETE per accedere a tutta la configurazione di rete del DVR. In questa videata inserire un indirizzo IP (Ex.

192.168.1.15) che non sia utilizzato da nessun altro

dispositivo di rete e gli stessi Gateway (Ex.192.168.1.1) e Net mask (Ex. 255.255.255.0) impostati sul PC. ATTENZIONE: L’indirizzo IP che verrà assegnato al DVR deve essere diverso da quello del PC solo nell’ultimo numero. Net type

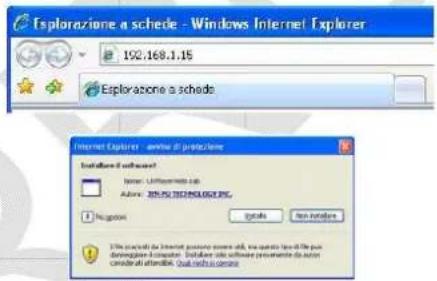

Inserire l’indirizzo IP del DVR (Ex. 192.168.1.15) nella barra di ricerca di Internet Explorer e premere “Invio”.

Quando il Web browser chiederà di installare i controlli ActiveX confermare la richiesta.

ATTENZIONE: Il flusso dati che verrà instaurato tra DVR e PC potrebbe venire bloccato dal firewall del sistema operativo quindi, nel caso in cui non si riesca ad accedere al DVR disabilitare la protezione del firewall. Se il browser Internet Explorer non dovesse riuscire a connettersi cliccare su Strumenti / Opzioni Internet / Protezione / Siti attendibili / Siti, inserire l’indirizzo IP del DVR e confermare con il tasto “Aggiungi”.

Una volta terminata la configurazione, il browser, mostrerà la finestra di login riportata a lato. Inserire il nome utente e la password con i quali si desidera accedere al sistema. ATTENZIONE: L’utente di default ha come nome utente: aa e password:11

Ora sarà possibile accedere all’interfaccia web del DVR. Fare riferimento al manuale utente per conoscere il significato di tutte le funzioni disponibili.

Utilizzando uno smartphone, PDA o un qualsiasi browser web diverso da Internet Explorer sarà possible accedere all’interfaccia wap del DVR.

ATTENZIONE: Se la connessione viene fatta a mezzo di un cavo di rete incrociato non inserire nessun Gateway.Guida rapida DVR FIRENZE

ITALIANO 21/141 Ora il DVR è correttamente connesso alla rete Ethernet ed è possible procedere al collegamento dello stesso sulla rete Internet in modo tale da poter accedere alle stesse informazioni consultabili da rete Ethernet anche su rete Internet (Fig. C).

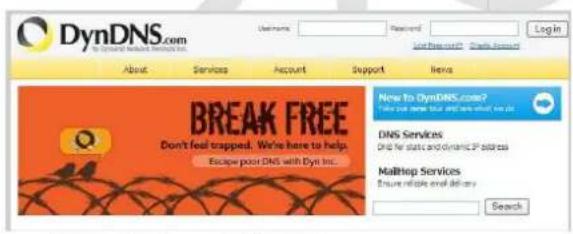

Seguire fedelmente i seguenti passi per configurare la connessione: Istruzioni Figure Accedere al sito www.dyndns.org e creare un nuovo account gratuito cliccando sul tasto “Create Account”.

Il sito internet invierà una mail sull’indirizzo di posta inserito a conferma della creazione del nuovo account.

Accedere all’account appena creato inserendo username e password scelti.

Scegliere un nuovo Hostname per il DVR, cliccare su “Use auto detect IP Address” e confermare tutte le richieste successive per attivare il nuovo Host.Guida rapida DVR FIRENZE

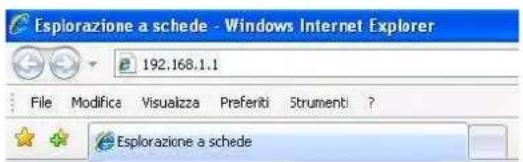

ITALIANO 22/141 Utilizzando il browser web Internet Explorer inserire l’indirizzo IP del router (Gateway) e confermare con il tasto “Invio”. Apparirà una finestra di login alle impostazioni del router. Se non si dispone di tali dati fare riferimento al manuale di installazione del router .

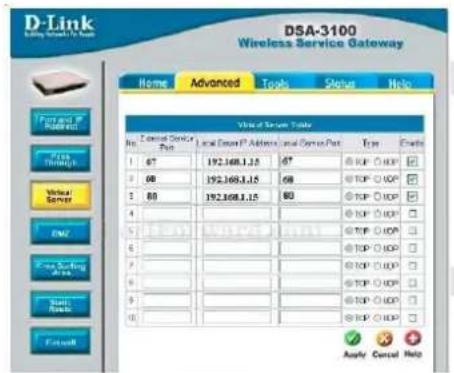

Fare riferimento al manuale di installazione del router per creare una regola per le porte 67, 68 e 80 relative all’indirizzo IP del DVR e protocollo TCP. NOTE: Fare riferimento al sito internet www.portforwarding.com per conoscere la procedura corretta alla configurazione del router.

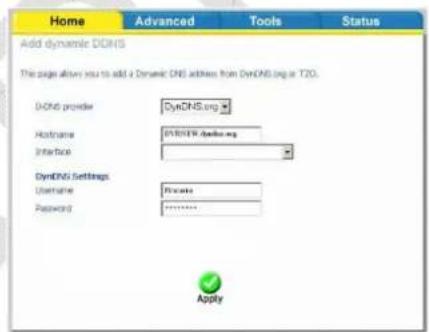

Fare riferimento al manuale di installazione del router per inserire le informazioni del DDNS (Dynamic DNS) come username, password e hostname del DVR.

Ora il DVR è correttamente connesso alla rete internet. Inserire l’indirizzo web creato con il sito www.dyndns.org (“hostname”.dyndns.org) sulla lista dei siti attendibili di Internet Explorer.

Inserire l’indirizzo web creato con il sito www.dyndns.org (“hostname”.dyndns.org) sulla barra di ricerca di Internet Explorer per poter accendere all’interfaccia web del DVR.

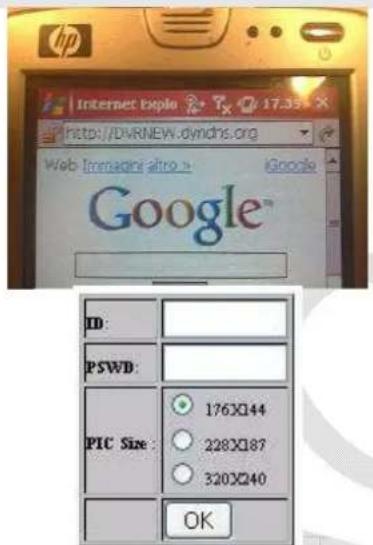

7.3 Connessione con dispositivo mobile:

Le immagini del DVR possono essere visualizzate su dispositivi mobili quali: smartphone, PDA o cellulari connessi alla rete internet. Seguire fedelmente i passi riportati di seguito per instaurare la connessione:Guida rapida DVR FIRENZE

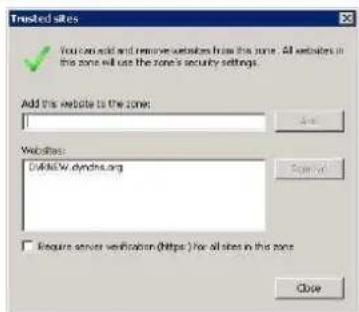

ITALIANO 23/141 Istruzioni Figure Inserire l’indirizzo web creato con il sito www.dyndns.org (“hostname”.dyndns.org) nella barra di ricerca del web browser. Apparirà una finestra di login nella quale dovranno essere inseriti nome utente e password dell’utente configurato sul DVR. Scegliere la risoluzione video più adatta alle dimensioni dello schermo del dispositivo mobile e confermare premendo il tasto “OK”. Ora sarà possibile accedere alle immagini live del DVR, gestire i relè d’uscita e conoscere lo stato degli ingressi d’allarme.

Il DVR può essere utilizzato per gestire fino a 4-9-16 telecamere PTZ utilizzando il bus RS-485 (Fig. D:).

Seguire i passi riportati di seguito per collegare correttamente le telecamere: Instructions Picture Fare riferimento al manuale di installazione della telecamera PTZ per configurare il protocollo di comunicazione Pelco-D (o Pelco-P), Baud Rate: 4800 Bps e indirizzo ID (da 1 a 255) che dovrà essere diverso per ogni telecamera.Guida rapida DVR FIRENZE

ITALIANO 24/141 Connettere il BUS RS-485 della telecamera al pannello posteriore del DVR come indicato in figura.

Premere “MENU” quindi “IMPOSTAZIONI” e “RS- 232/422/485 Setup” sul DVR per accedere alle impostazioni del BUS RS-485. Inserire lo stesso protocollo di comunicazione (Pelco D) e Baud rate (4800 Bps) impostato nella telecamera.

Premere “MENU” quindi “IMPOSTAZIONI” e “Pre- Camera Setup” sul DVR per accedere alle impostazioni della telecamera. Inserire l’indirizzo ID della telecamera PTZ collegata al rispettivo ingresso video sul DVR. ATTENZIONE: Assicurarsi che tutte le telecamera PTZ abbiano indirizzi ID diversi. Pre-Camera Setup REC Resolution 720x288 Watermar √ Group Camera Installed PTZ ID 1 2 3 4 5 6 7 1 √ N/A 2 √ 1

Ora la telecamera è correttamente connessa al DVR e sarà possibile gestirne le potenzialità utilizzando il telecomando, mouse o il software installato su PC.Quick Reference DVR FIRENZE
