MANUALE UTENTE Milano 9.3 DVR FRACARRO

ATTENZIONE: Questo manuale rappresenta una guida rapida alla prima installmente del DVR,fare riferimento al manuale utente per la descrizione completa di tutte le singole funzioni.

Indices:

1-..Avvertenze di sicurezza pag.6

1.1-Contenuto della confezione . pag.6

2- Descrizione del prodotto pag.7
3- Descrizione tasti . pag.7

3.1-Pannello frontale .pag.7
3.2-Panello posteriori .pag.7
3.3-Telecomando .pag.7
3.4-Mouse . pag.8

4- Installazione . pag.9

4.1-Installazione disco fisso . pag.9
4.2 - Prima configurazione del DVR... .pag.10

5- Utilizzo basics del DVR. pag.13

5.1 - Ricerca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2-Backup .pag.14
5.3 - Visualizzazione delle immagini ..... pag.15

6- Spegnimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7-Appendici . pag.15

7.1 - Tabella di registrazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2 - Connessione di rete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

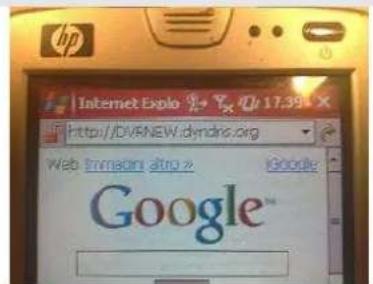

7.3-Connessione con dispositivo mobile . . .pag.19

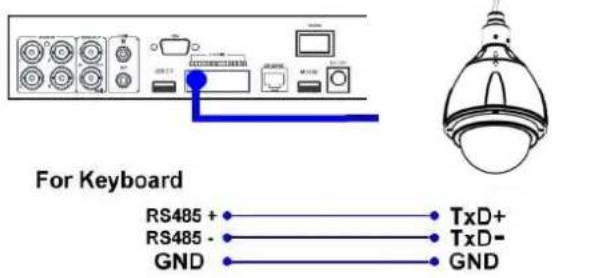

7.4 - connessione telecamere PTZ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1. Avertenze per la sicurezza:

L'installation del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla sicurezza. Il prodotto è di Classe II, secondo la norma EN 60950-1.

IMPORTANTE: Solo personale addestrato e autorizzato cui apree il prodotto. In caso di guasto non tentate di ripararlo altrimenti la garanzia non sare più valida.

IMPORTANTE: Per la propria sicurezza, staccare la presa elettrica prima di spostare il DVR, installarlo o sostituire quale componente o l'hard drive.

• Utilizzare esclusivamente il cavo di rete in dotazione, installando il prodotto in modo che la spina di alimentazione sia facilemente accessibile.
  Il prodotto non deve essere esposto a gocciolamento o a spruzzi d'acqua e va pertanto installato in un ambiente asciutto, all'interno di edifici.
  Lasciere spazio sufficiente attorno al prodotto per garantire un'adeguata ventilazione. L'ecessiva temperatura e/o unecessivo riscaldamento possono compensettere il funzionamento e la durata del prodotto.
  Non installare il prodotto sopra o vicino a fonti di calore o in luoghi polverosi o dove potrebbe venire a contatto con sostanze corrosive.
  Umidità e gocce di condensa potrebbero danneggiare il prodotto. In caso di condensa, prima di utilizzato il prodotto, attendere che sia completamente asciutto.
• Controllare tutti i cavi e fili prima di usare il DVR. Contattare il rivenditore nel caso in cui si notino dei difetti.
• Non lasciare parti non necessarie dentro DVR perché potrebbero provocare corto circuiti.
• Non bloccare la ventola e la bocchetta del DVR.
• Non esporre il DVR alla luce diretta del sole.
• Se non si è sicuri dell'installazione e dell'impostazione, consultare un technician.

COMPATIBILITA ELETTRAMAGNETICA

In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzato dispositivi, cavi e accessori che consentano di rispetto i requisiti imposti da tale direttiva per le installazioni fisse.

RIMOZIONE E SMALTIMENTO DELLE PILE

Questo prodotto contiene 2 pile AAA alcaline di tipo mini-stilo che possono essere rimrosse aziogo sulla linguetta posta nel retro del telecomando e una batteria tampone del tipo CR2032 al litio che si trovava nella scheda madre del DVR e più essere rimossa aziogo su un lato della stessa.Considerati i potenziali effetti sull'ambiente e sulla salute umana delle sostanze disponibile nelle pile l'utilizzatore è obbligato a smaltire lepile esauste usando gli apposti contentori per la raccolta separata distribuiti sul territorio o presso i punti vendita.

CONFORMITÀ ALLE DIRITTIVE EUROPEE

Questo prodotto è conforme ai requisiti essenziali delle direttive europee 2004/108/EC (Direttiva Compatibilità Elettromagnetica - EMC) e 2006/95/EC (Direttiva bassa tensione - LVD)

1.1 Contenuto della confezione:

N°1 Mouse;
N^1 Telekomando;
N^2 Batterie mini-stilo alcaline (AAA);
N^1 Alimentatore 12V/8A (12V/5A per DVR MILANO 4);
N^1 Cavo di alimentazione con connettore Schuko;
N^1 CD-ROM con manuale di istruzioni e software PC;
N^ Guida rapida;
N^12 Viti di fissaggio HDD;
N^4 Viti di fissaggio HDD.

C E

2. Descrizione prodotto:

La série DVR MILANO 4-9-16 è stata progettata per realizzare unsystema di videosorveglianza affidabile, sicuro e interfacciabili con diversi tipi di monitor, PC e Telefoni cellulari.

Il nuovo tipo di compressione dinamica utilizzata e la possibilità di impostare il livello di qualità della registrazione garantisco un lungo tempo di registrazione nel disco e un ottima qualità delle immagini durante il playback.

Il nuovo microprocessor permette al DVR di eseguire sei diverse operazioni come: registrazione, playback, visione delle immagini in tempo reale, backup, controlo e accesso remoto.

Può essere gestito da pannello frontale, mouse, telecomando, tastiera esterna, tastiera virtuale e interfaccia web via PC o smartphone.

I re!e d'uscita possono essere attivati da un ingresso allarme, rilevazione del movimento, perdita video, eventi di systemo o direttamente da smartphone o interfaccia web.

3. Descrizione tasti:

3.1 Pannello frontale (Vedi figura 1):

N'	Tasto	Funzione	N'	Tasto	Funzione
1	Masterizzatore (opzionale)	Utilizzato per backup dei dati	12	STOP	Fermare il playback
2	Porta USB per collegamento Mouse	Connette per mouse compatibile prima di accendere il DVR		COPY	Avviare il backup
3	Porta USB	Connette una memoria di massa compatible come: pendrive USB,lettore di MMC/SD card omasterizzatore DVD +RW esterno	14	MENU / ESC	Visualizzare o uscire dal Menu principale
4	Indicatori a LED	Indicatori per alimentazione, disco fisso e rete LAN	15	PAGE	Visualizzazione in modalità quad
5	MODE	Passaggio da modalità live a playback	16	LEFT / RIGHT	Movimento del cursoro o Pan della telecamera PTZ versus sinistra
6	SEQ Passaggio o	ritorno alla modalità sequenza video	17	UP / BS	Movimento del cursoro o Tilt della telecamera PTZ versus l'alto / Backspace
7	CALL	Passaggio o ritorno alla modalità schermo intero	18	DOWN / DEL	Movimento del cursoro o Tilt della telecamera PTZcerso il basso / Delete
8	SEARCH	Visualizza il menu Ricerca	19	ENTER	Tasto di conferma
9	Sensore IR remoto	Ricevitore del segnale proveniente dal telemotando	20	SPLIT Windows+	Videata successiva
10	REC	Registrazione manuale	21	SPLIT Windows-	Videata precedente
11	Play/Pause	Play/Pausa delle immagini registrate

3.2 Panello posteriore (vedi figura 2):

N°	Connettori	N°	Connettori
1	4-9-16 Ingressi Video BNC 9 Selettore NTSC/PAL
2	Uscita monitor principale e secondario tipo BNC 10	Uscita monitor principale tipo S-video
3	4 ingressii audio RCA tipo mono 11 4/9/16 ingressii d'allarme
4	I uscita audio RCA tipo mono 12	2 re le d'uscita (1 NA e 1 NC)

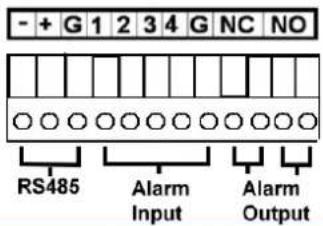

5	Connettore RS-232 per tastiera 13	Connettore BUS RS-485 per collegamento delle telecamere PTZ o tastiere
6	Uscita video VGA 14	Connettore di alimentazione
7	Connettore eSATA per dischi esterni 15	Tasto di accensione
8	Connettore rete LAN

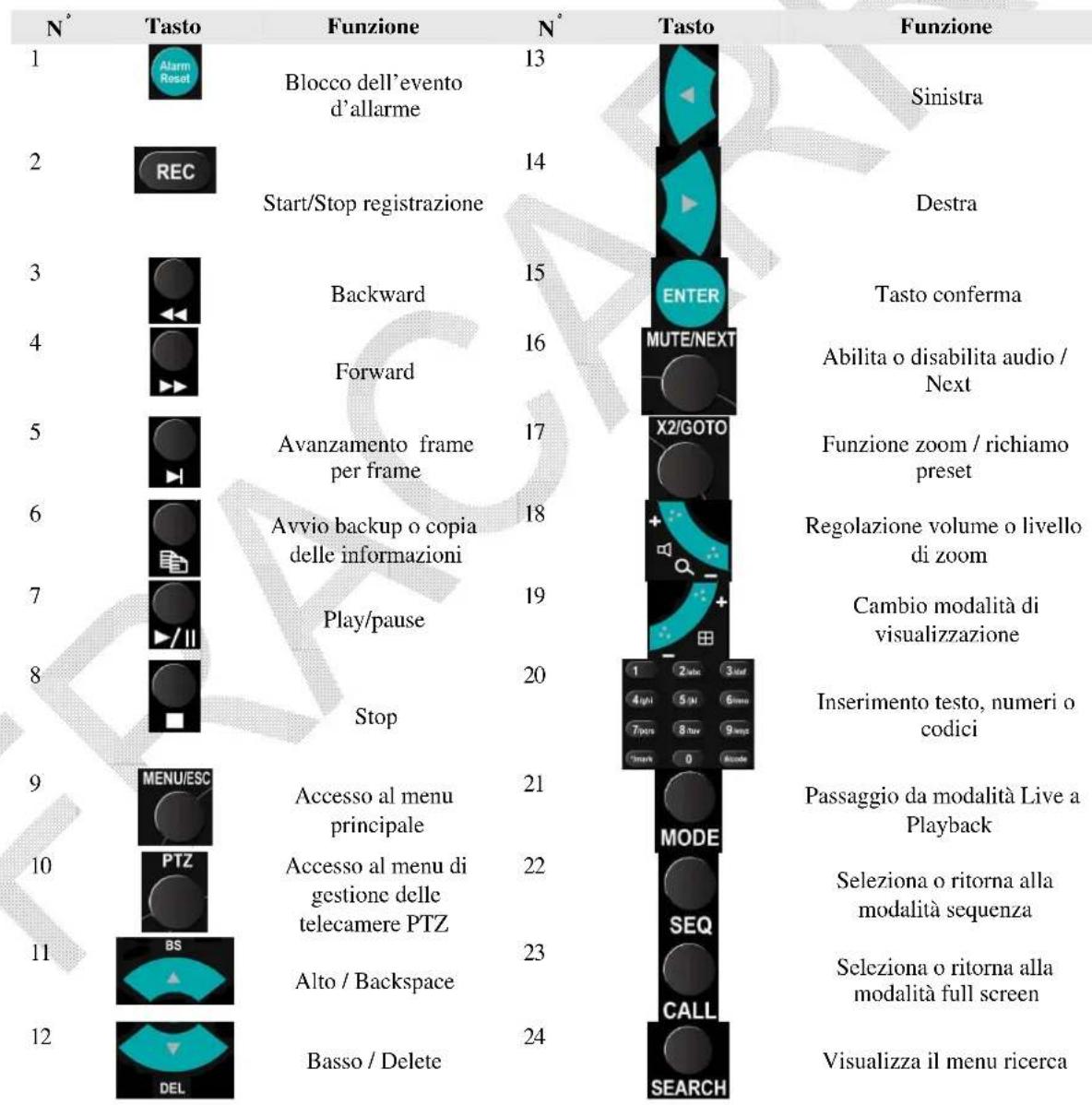

3.3 Telecomando (vedi figura 3):

Il telecomando è un accessorio che semplifica notevolmente la gestione e la programmazione del DVR. Si consiglia di non superare la distance massima di 10m da telecomando a DVR.

Di seguito sono riportate tutte le singole funzioni dei vari tasti.

3.4 Mouse:

Il DVR può facilmente essere gestito da mouse. Per accedere al menu di configurazione portare il cursore del mouse verso la parte inferiore dello schermo. ATTENZIONE: Connettere il mouse prima di accendere il DVR.

4 Installazione:

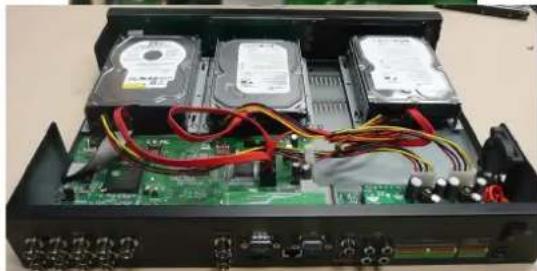

4.1 Installazione disco fisso:

Seguire fedelmente i passi riportati di seguito per eseguire una corretta installmente di uno o più dischi fissi o del masterizzatore DVD all'internalo del DVR.

N^ Istruzioni Figura

1 Posizione are il DVR sul banco di lavoro e disconnettere tutti i cavi.

2 Rimuovere tutte le viti (10) nel pannello posteriore (4) e laterale (3 + 3) .
3 Rimuovere il coperchio come migliorato in figura.
4 Dagli accessori a corredo del DVR prelevare le due staffe e fissarle ai lati del disco utilizzato le 4 viti come migliorato in figura.

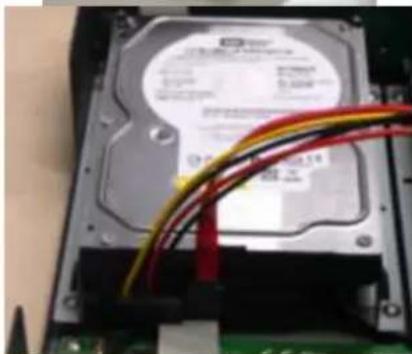

5 Dagli accessori a corredo del DVR prelevare 4 viti, fissare il disco fisso alla base del DVR e connettere i cavi dati e alimentazione.
6 Ritornare al punto numero 4 per l'installazione degli altri due dischi fissi che dovranno essere collegati come in figura a lato.

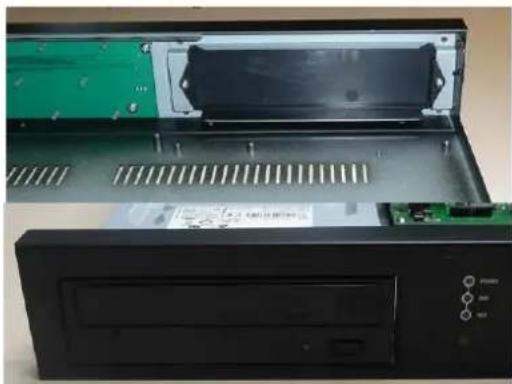

7 Come opzione è possibile installare un masterizzatore DVD al除去 il terzo disco fisso. Per procedure all'installazione rimuovere le due viti e il coperchio in plasticaizzato in figura.
8 Dagli accessori a corredo del DVR prelevare le due staffe, fissarle ai lati dell'unità ottica e assicurare il dispositivo alla base del DVR connettendo i cavi dati e alimentazione.

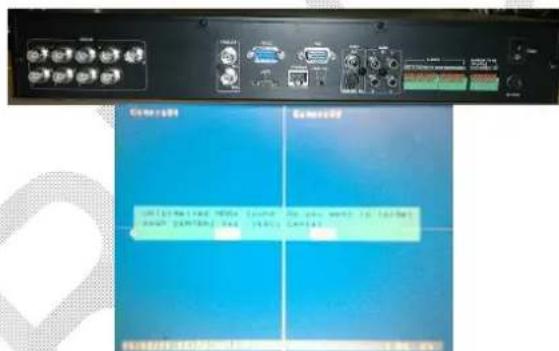

9 Utilizzando tutte le viti previste chiudere il coperchio del DVR quando collegare il monitor e il cavo di alimentazione. Ora il DVR è correttamente installato e pronto all'uso. Riferirsi ai capitoli seguenti per le impostazioni di data/ora e formattazione degli Hard disk.
10 Accendere il DVR agenda sull'apposto tastingo posto nel pannello posteriore. Il DVR mostera il messaggio "Unformatted HDDs found. Do you want to format now? [ENTER]: Yes, [ESC]: Cancel". Premere il tastingo [ENTER] per formattare il disco fisso.

4.2 Prima configurazione del DVR:

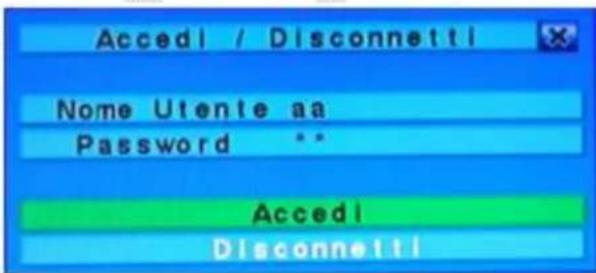

• Autenticazione:

Una volta acceso il DVR premere il tasto "MENU" quando muovere il cursore sull'icona denominata "ACCEDI/DISCONNETTI" e premere il tasto "ENTER".

A Anything puto inserire il nome e la password dell'utente. Da parametri di fabbrica 1' installatore dispone di un nome utente: "aa" e di una password: "11". Muoverre il cursore sulla voce "Accedi" e confermare con il tasto "ENTER".

II DVR preve de 3 diverse tipologie di utente: Amministratore, Supervisore e Operatore. All'utente configurato come operatore e consentita la sola gestione in live del DVR, al supervisore la gestione del registrarismo. Il amministrazione e consentita alla programmazione del DVR.

ATTENZIONE: Le impostazioni di fabbrica del DVR prevedono un solo utente configurato come amministratore. Al fine di aumento il livello di sicurezza si consiglia di utilizzato tale utente solo per il primo accesso e di modificarne la password appena possibile.

ATTENZIONE: Nel caso di perdita della password di sistema contattare il distributore di zona che si occupere di contattare Fracarro radioindustrie S.p.A.

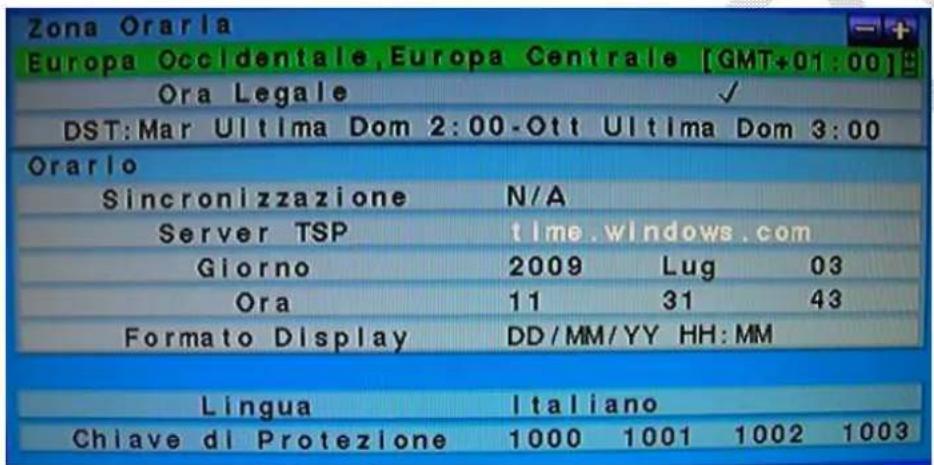

• Impostazione lingua:

Seguire fedelmente i passi riportati di seguito per configurare la lingua del DVR:

1. Premere il tasto "MENU" per accedere al menu di configurazione;
2. Muovere il cursore sulla voce "IMPOSTAZIONI' e confirmare con il tasto "ENTER";
3. Muovere il cursore sulla voce "SISTEMA" e confermare con il tasto "ENTER";
4. Utilizzando le freccce direzionali nuovere il cursore sulla voce "LINGUA" e premere i tasti +/- per impostare la lingua desiderata;
5. Premere il tasto "MENU" per tornare al menu precedente, il DVR richiedera di salvare le impostazioni premendo il tasto "ENTER";
6. Premere il tasto "ENTER" per confirmare ilchio ina lingua. Il systema verrai riavviato con le nuove impostazioni.

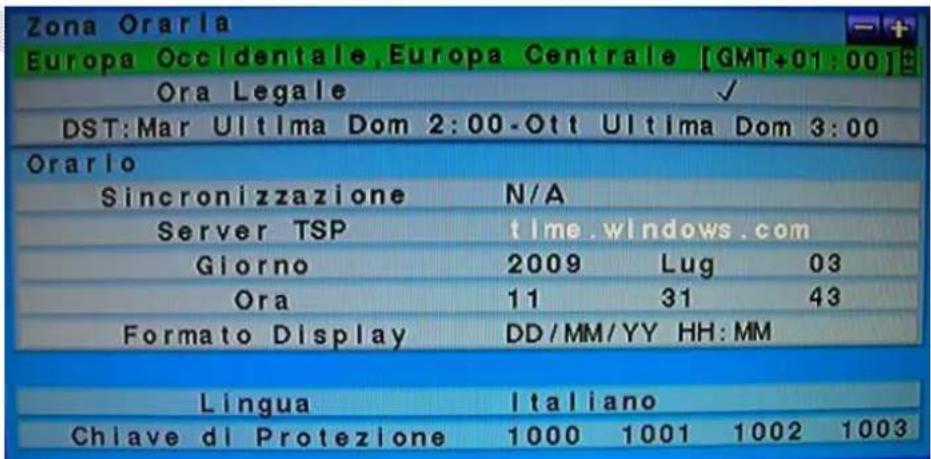

Regolazione data/ora:

Seguire federamente i passi riportati di seguito per la regolazione data/ora:

1. Premere l tasto "MENU" per accedere al menu di configurazione;
2. Muovere il cursore sulla voce "IMPOSTAZIONT' e confirmare con il tasto "ENTER";
3. Muovere il cursore sulla voce "SISTEMA" e confermare con il tasto "ENTER";
4. Utilizzato le frece direzionali muover e il cursore sulla voce "GIORNO" e,utilizzando i tasti +/-impostare I'anno, il mese e il giorno;
5. Utilizzando le freccce direzionali muovere il cursore sulla voce "ORA" e,utilizzando i tasti ^+ -impostare I'ora;
6. Premere il tastingo "MENU" per tornare al menu precedente, il DVR richiedera di salvare le impostazioni premendo il tastingo "ENTER";

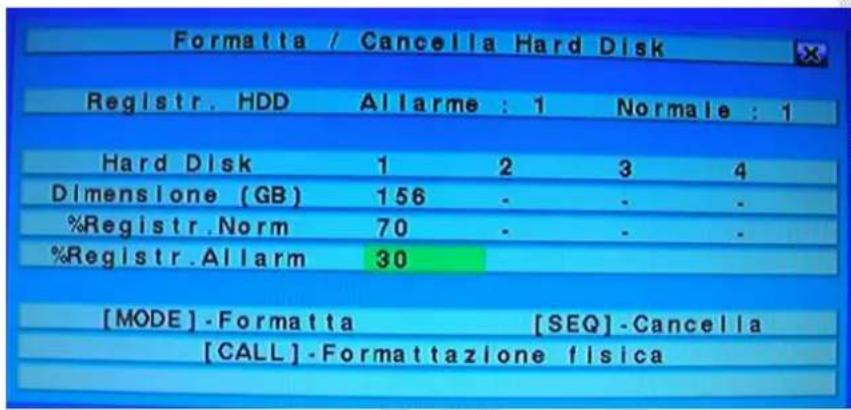

• Formattazione disco fisso:

Seguire federamente i passi riportati di seguito per la formattazione del disco fisso:

1. Premere il tasto "MENU" per accedere al menu di configurazione;
2. Muovere il cursore sulla voce "IMPOSTAZIONI' e confirmare con il tasto "ENTER";
3. Muovere il cursore sulla voce "HARD DIS K' e confermare con il tasto "ENTER"
4. Premere il tasto "MODE";
5. Premere il tasto "CALL" per formattare interamente il disco fisso;
6. Premere il tasto "ENTER" per confermare l'operazione;
7. Premere il tastingo"MENU"per tornare al menu precedente.

• Impostazione della registrazione:

Il DVR permette varie modalità di registrazione: allarme, motion, continua o pianificata. Utilizzato l'ultima modalità l'amministratore delsystema cui defineire, per agli ora della settimana, il tipo di registrazione.

Al fine di poter personalizzare la pianificazione della registrazione agli giorni viene divisa in un massimo di 16 segmenti (T1,...,T16) che potranno essere configurati in 3 diverse modalità di registrazione a scelta tra: registrazione video, registrazione video + audio o assenza di registrazione.

ATTENZIONE: Il DVRiene programmatodi fabbrica per registrar in maniera continua durante tutte la settimana.

Seguire fedelmente i passi riportati di seguito per impostare la pianificazione:

1. Premere l tasto "MENU" per accedere al menu di configurazione;
2. Muovere il cursore sulla voce "IMPOSTAZIONI' e confermare con il tasto "ENTER";
3. Muovere il cursore sulla voce "REGISTRAZIONE PROGRAMMATA" e confermare con il tasto "ENTER";
4. Premere il tasto "MODE";
5. Apparirà la seguente schermata:

Tale schermata permette all'amministratore un semplice e veloce modo per impostare la pianificazione registrazione. Per anni singola ora della settimana è possible impostare una diversa modalità di registrazione a scelta tra: Allarme+Motion+Normale, Allarme+Motion, Allarme, Motion, Normal, e no Registrazione. In anni caso verrà registrato via il video che l'audio.

Descrizione tasti:

#

Premere questi tasti per muovere il cursore.

Numerici 1-6 (Mouse: Click taste sinistro)

Premere quosti tasti per selezionare la modalita di registrazione. Premere il tasto ENTER per attivare la modalita. Lc modalita di registrazione sono: "1" - Allarme + Motion + Normale, "2" - Allarme + Motion, "3" - Allarme, "4" - Motion, "5" - Normale, "6" - No Registrazione.

+/- (Mouse: Click tastingo sinistro)

Premere questi tasti per selezionare I'intervallo di tempo desiderato. Premere il tasto ENTER per attivare la modalita di registrazione nell'intervallo selezionato.

ESC (Mouse: Click taste destro)

Premere quello tasto per uscire alla schermata e tornare alla precedente. I segmenti di tempo verranno agiornata di seguenza.

5 Utilizzo basics del DVR:

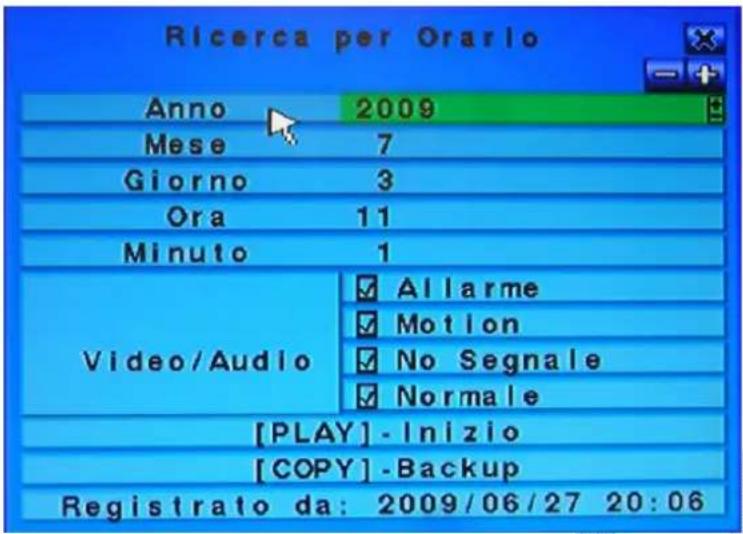

5.1 Ricerca:

Il DVR permette 4 diverse modalità di ricerca delle immagini registrate: Ricerca per ora, ricerca per evento, ricerca velocice o ricercà immagini archiviata.

La videata "RICERCA PER ORARIO", nell'ultima riga,在哪la data di inizio registrazione quando è sempre possibile conoscere il range di valori su cui effettuire la ricerca. E' inoltre possibile limitare la ricerca alla sola registrazione su allarme, motion, perdita video o normale.

Seguire fedelmente i passi riportati di seguito per effettuare una ricerca delle immagini

1. Premere l tasto "SEARCH' per accedere al menu di ricerca;
2. Muovere il cursore sulla voce "RICERCA PER DATA" e confermare con il tasto "ENTER";
3. Muovere il cursore sulle voci "ANNO", "MESE", "GIORNO", "ORA" e "MINUTO" per selezionare la data di inizio della ricerca utilizzando i tasti +/-;
4. Muovere il cursore sulle voci "ALLARME", "MOTION", "NO SEGNALE" e "NORMALE" per selezionare il tipo di registrazione su cui si desidera eseguire la ricerca utilizzando i tasti +/-;
5. Premere il tasto "PLAY" per avviare il playback;
6. Premere i tasti 一 ^ 一 e 一 ^ 一 per augmentare o diminuire la velocità di visualizzazione e il tasto 一 ^ 一 / per mettere in pausa o in play il video;
7. Premere il tasto "STOP" per uscire alla modalità playback.

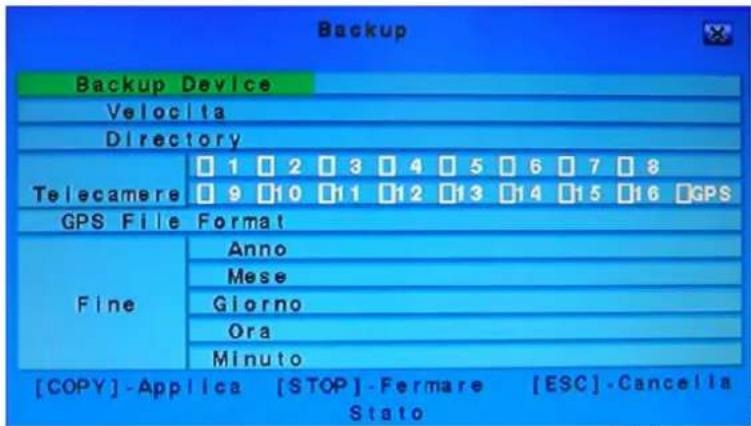

5.2 Backup:

Il DVR permette di salvare la registrazione audio/video su diversi tipi di dispositivi esterni USB come pendrive, dischi fisi autoalimentati o masterizzatori DVD.Seguire fedelmente i punti riportati di seguito per eseguire la procedura di backup:

1. Premere il tasto "SEARCH";
2. Muovere il cursore sulla voce "RICERCA PER DATA" e confermare con il tasto "ENTER";
3. Muovere il cursore sulle voci "ANNO", "MESE", "GIORNO", "ORA" e "MINUTO" per selezionare la data di inizio della ricerca utilizzando i tasti +/-;
4. Muovere il cursore sulle voci "ALLARME", "MOTION", "NO SEGNALE" e "NORMALE" per selezionare il tipo di registrazione su cui si desidera eseguire il backup utilizzato i tasti + / -
5. Premere l tasto "COPY";
6. Muovere il cursore sulla voce "VELOCITA" e selezionare il valore della velocità di backup da 1 (lento) a 9 (velocet) utilizzato i tasti + / -
7. Muovere il curses sulla voce "TELECAMERE" per selezionare la telecamera di cui si desidera fare il backup utilizzato i tasti + / -

8. Muovere il cursore sulle voci "ANNO", "MESE", "GIORNO", "ORA" e "MINUTO" per selezionare l'ora e la data di fine del Backup utilizzato i tasti +/-;

9. Premere il tasto "COPY" per avviare il backup.

Durante tutte la procedura di backup verrà visualizzata un icona e un messaggioindicante l'avanzamento della procedura stessa. Una volta terminata la procedura sare necessario disconnettere il dispositovo agenda sull'aposto menu:

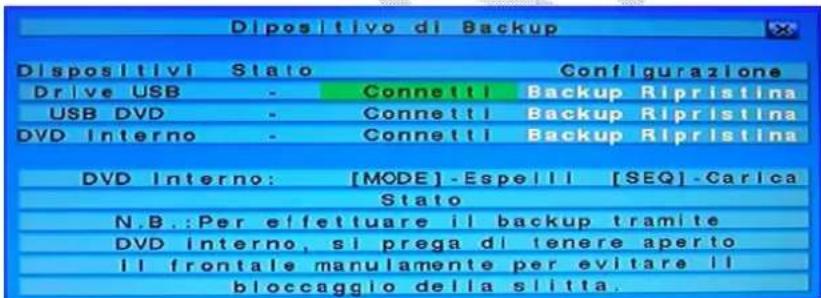

1. Premere il tasto "MENU" per accedere al menu delsystema;
2. Muovere il cursore sulla voce "PERIFERICA DIBACKUP" e confirmare con il tasto "ENTER":
3. Muovere il cursore sulle voci "DRIVE USB", "USB DVD" o "SD CARD" per selezionare il tipo di dispositivo collegato e premere il tasto "ENTER" per disconnettere.
4. A quosto punto sera possibile disconnettere fisicamente il dispositovo di backup dal DVR.

ATTENZIONE: Non rimuovere il DVD finché il processo di backup non è completamente terminato per evitare di danneggiare l'unità ottica.

ATTENZIONE: Non rimuovere la periferica USB finché il processo di backup non è completamente terminato.

5.3 Visualizzazione delle immagini:

Durante la fase di backup il DVR crea due cartelle sul dispositivo, una contente i file di backup e l'altra contente il visualizzatore delle immagini (SelfPlayer).Seguire la procedura riportata di seguito per visualizzare le immagini:

1. Connette il dispositivo di backup utilizzato su un PC;

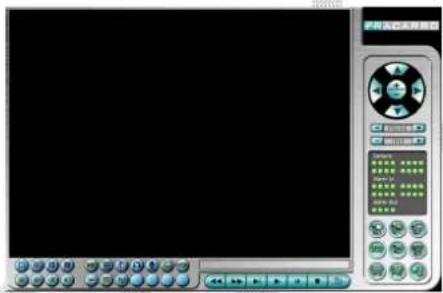

2. Avviare il software "Selfplayer" contento nella cartella "SelfPlayer";
3. Premere l tasto "FILE" quindi "OPEN";
4. Selezionare il file che si intende visualizzare (contenuto nella cartella "00001") e confirmare con il tasto "APR".

Il DVR divide il video di backup in più file della dimensione massima di 100Mb che possono, in seguito, essere uniti per formare un unico file "avi" utilizzando il software "AviConverter" fornito in dotazione.

6 Spegnimento:

Prima di spegnere il DVR premere il tasto "MENU" quando "ARRESTO" e confermare con il tasto "ENTER". Premere il tasto "ENTER" nuovamente alla richiesta di conferma del commando. Solo quando il DVR在哪i meggaggio "Arresto completato. Ora è possibile spegnere ilsystema", sera possibile spegnere il DVR utilizzando l'apposto tasto posto nel pannello posteriore del DVR.

7 Appendice:

7.1 Tabella di registrazione:

Al fine di scegliere la corretta dimensione del disco fisso da installare nel DVR si riporta una tabella con i tempi massimi di registrazione alla risoluzione CIF (360x288) e qualità massima (9) per agli tipo di DVR e dimensione del disco fisso:

HDD (GB) DVR MILANO CH4 (ore) DVR MILANO CH9 (ore) DVR MILANO CH16 (ore)

160 50 25 25

320 99 50 50

750 230

115

1000

308

115

154

154

ATTENZIONE: Il DVR divide il disco fisso in due diverse partizioni, la prima (70% della massima capacité del disco) vieneutilizzata per la normale registrazionemente la seconda (30%)per la registrazione in pre-allarme e pre-motion.

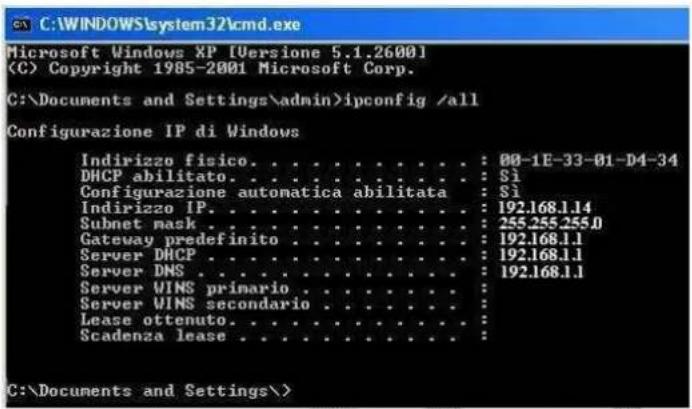

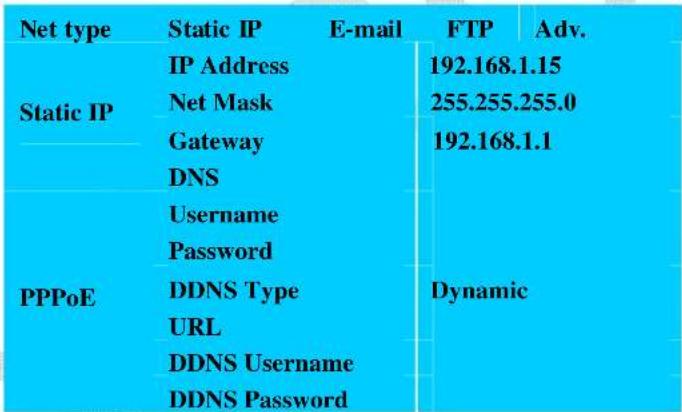

7.2 Concessione di rete:

Il DVR permette di condidere le immagini sulla rete Ethernet oppure Internet. In ambedue i casi sare possibile visualizzare le immagini su un qualiasi pc, smartphone o PDA. Nel caso si stia utilizzato un PC sare possibile gestire fino a 4 diversi DVR direttamente da Internet Explorer perché ave bisogno di installare nessun software. Il numero di DVR gestibili con lo stesso terminale cresce fino a 10 se viene installato il software fornito in dotazione. In tutti i casi è possibile gestire direttamente i due relè d'uscita da remoto.

Il primo tipo di connessione (Ethernet) viene effettuato utilizzato un cavo di rete incrociato tra DVR e PC (Fig.A) oppure a mezzo di un router, switch od hub (Fig.B).

Fig.A

Fig.B

In entrambi i casi seguire la procedura riportata di seguito per configurare la connessione

Istruzioni

Figure

Prima di tutto accedere ad un Pc connesso nella stessa rete del DVR, accedere a avvio/esegui, digitare "cmd" e premere Invio. Apparirà il promt dei comandi di MS-DOS.

Nella videata digitare "ipconfig/all" e premere "Invio", apparirà la schermata riportata a lato contenente tutte le informazioni di rete del PC come Gateway (Ex. 192.168.1.1), Subnet Mask (255.255.255.0) e l'indirizzo IP del PC stesso (Ex. 192.168.1.14).

Ritornare sul DVR, premere il tasto MENU quando IMPOSTAZIONI e RETE per accederare a tutte la configurazione di rete del DVR. In questa videata inseire un indirizzo IP (Ex. 192.168.1.15) che non sia utilizzato da nessun altro dispositorio di rete e gli stessi Gateway (Ex.192.168.1.1) e Net mask (Ex. 255.255.255.0) impostati sul PC.

ATTENZIONE: L'indirizzo IP che verrà assegnato al DVR deve essere diverso da quello del PC solo nell'ultimo numero.

Inserire l'indirizzo IP del DVR (Ex. 192.168.1.15) nella barra di ricerca di Internet Explorer e premere "Invio".

Quando il Web browser chiederà di installare i controlli ActiveX confermare la richiesta.

ATTENZIONE: Il flusso dati che verrà instaurato tra DVR e PC potrebbe venire bloccato dal firewall del sistema operativo quindi, nel caso in cui non si riesca ad accedere al DVR disabilitare la protezione del firewall.

Se il browser Internet Explorer non dovesse riuscire a connettersi cliccare su Strumenti / Opzioni Internet / Protezione / Siti attendibili / Siti, inseire l'indirizzo IP del DVR e confermare con il tasting "Aggiungi".

Una volta terminata la configurazione, il browser, migliorà la finestra di login riportata a lato.

Inserire il nome utente e la password con i quali si desidera accedere al sistema.

ATTENZIONE: L'utente di default ha come nome utente: aa e password:11

Ora sera possibile accedere all'interfaccia web del DVR. Fare riferimento al manuale utente per conoscere il significato di tutte le funzioni disponibili.

Utilizzato uno smartphone, PDA o un qualsiasi browser web diverso da Internet Explorer sare possible accedere all'interfaccia wap del DVR.

ATTENZIONE: Se la connessione viene fatt a mezzo di un cavo di rete incrociato non insertire nessun Gateway.

Ora il DVR è correttamente connesso alla rete Ethernet ed è possible procedere al collegamento dello stesso sulla rete Internet in modo tale da poter accederare alle stesse informazioni consultabili da rete Ethernetanche su rete Internet (Fig.C).

Seguire federamente i seguenti passi per configurare la connessione:

Istruzioni Figure

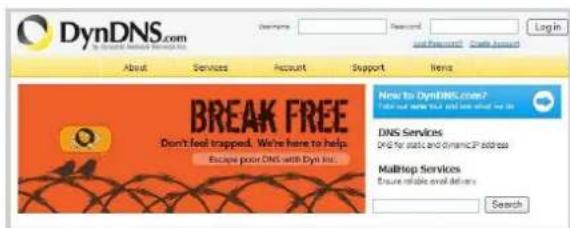

Accedere al site www.dyndns.org e create un nuovo account Gratis olickando sul tasto "Create Account".

Il sito internet inviera una mail sull'indirizzo di posta inserto a conferma della creatione del nuovo account.

Accedere all'account appena creato inserendo username e password scelti.

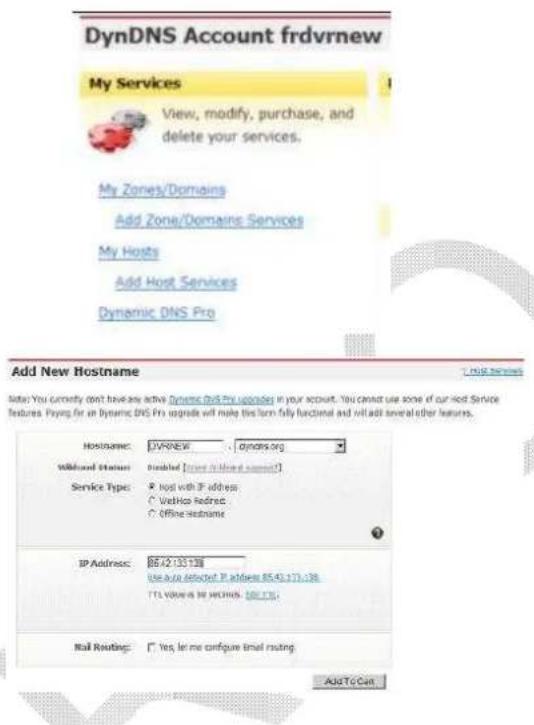

Cliccare su "Add Host Services"

Scegliere un nuovo Hostname per il DVR,*cliccare su "Use auto detect IP Address" e confermare tutte le richieste successive per attivare il nuovo Host.

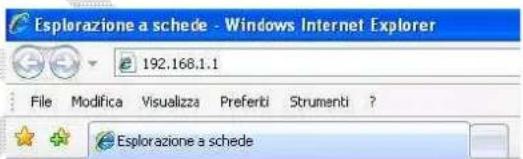

Utilizzato il browser web Internet Explorer insere l'indirizzo IP del router (Gateway) e confermare con il tasto "Invio". Apparire una finestra di login alle impostazioni del router. Se non si disponere di tali dati fare riferimento al manuale di INSTALLazione del router.

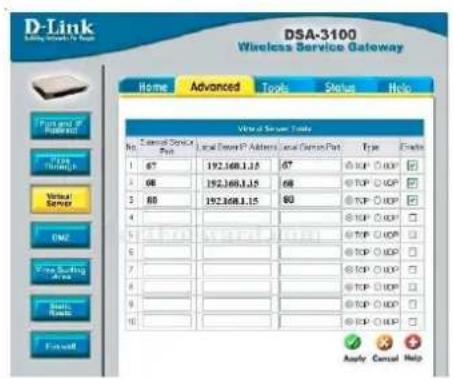

Fare riferimento al manuale di installatione del router per create una regola per le porte 67, 68 e 80 relative all'indirizzo IP del DVR e protocollo TCP.

NOTE: Fare riferimento al除去 internet www.portforwarding.com per conoscere la procedura corretta alla configurazione del router.

Fare riferimento al manuale di installatione del router per insertire le informazioni del DDNS (Dynamic DNS) come username, password e hostname del DVR.

Ora il DVR è correttamente connesso alla rete internet.

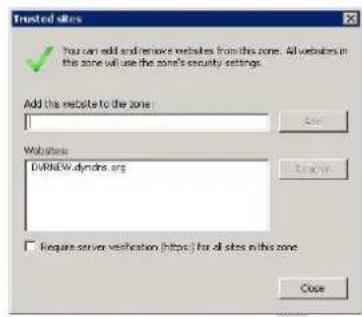

Inserire l'indirizzo web creato con il site www.dyndns.org
("hostname".dyndns.org) sulla lista dei siti attendibili di Internet Explorer.

Inserire l'indirizzo web creato con il sito www.dyndns.org ("hostname".dyndns.org) sulla barra di ricerca di Internet Explorer per poter accendere all'interfaccia web del DVR.

7.3 Connessione con dispositivo mobile:

Leimmagini del DVR possono essere visualizzate su dispositivi mobili quali: smartphone, PDA o cellulari connessi alla rete internet.

Seguire federamente i passi riportati di seguito per instaurare la connessione:

Istruzioni Figure

Inserire l'indirizzo web creato con il sito www.dyndns.org ("hostname".dyndns.org) nella barra di ricerca del web browser.

Apparirà una finestra di login nella quale dovranno essere insertiti nome utente e password dell'utente configurato sul DVR.

Scegliere la risoluzione video più adatta alle dimensioni dello schermo del dispositiivo mobile e confermare premendo il tasting "OK".

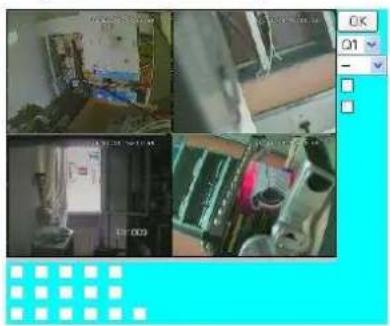

Ora sera possibile accedere alle immagini live del DVR, gestire i rele d'uscita e conoscere lo stato degli ingressi d'allarme.

7.4 Connessione telecamera PTZ:

Il DVR può essere utilizzato per gestire forn a 4-9-16 telecamere PTZ utilizzato il bus RS-485 (Fig. D:).

Seguire i passi riportati di seguito per collegare correttamente le telecomere:

Fare riferimento al manuale di installmente della telecamera PTZ per configurare il protocollo di communicatesione Pelco-D, Baud Rate: 4800 Bps e indirizzo ID (da 1 a 255) che dovrè essere diverso per agli telecamera.

Connette il BUS RS-485 della telecamera al pannello posteriore del DVR come indicate in figura.

Premere "MENU" quindi "IMPOSTAZIONI" e "RS-232/422/485 Setup" sul DVR per accedere alle impostazioni del BUS RS-485. Inserire lo stesso protocollo di communicatesione (Pelco D) c Baud rate (4800 Bps) impostato nella telecamera.

Premere "MENU" quindi "IMPOSTAZIONI" e "Pre-Camera Setup" sul DVR per accedere alle impostazioni della telecamera. Inserire l'indirizzo ID della telecamera PTZ collegata al rispetto ingresso video sul DVR.

ATTENZIONE: Assicurarsi che tutte le telecamera

PTZ abbiano indirizzi ID diversi.

Ora la telecamera è correttamente connessa al DVR e sarebbe possibile gestirne le potenzialità utilizzando il telecomando, mouse o il software installato su PC.

6- Shutdown . pag.31

7- Appendix . pag.31

7.1-Recording table . pag.31
7.2-PC Network connection . .35
7.3 - Mobile phone Network connection PTZ connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.4-PTZ connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1. Safety warnings:

6-Encerre . pag.80
7- Apendice . pag.80

7.1-Tabela de gravacao.. pag.80
7.2 - Conexao de rede . pag.80
7.3 - Conexão com dispositoivo molev . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.4-Conexao com camarap PTZ . pag.84

Zona Oraria
Europa Occidentale Europa Centrale [GMT+01:00]
Ora Legale
DST:Mar Ultima Dom 2:00-Ott Ultima Dom 3:00
Orario
Sincronizzazione	N/A
Server TSP	time windows.com
Giorno	2009 Lug 03
Ora	11 31 43
Formato Display	DD/MM/YY HH:MM
Lingua	Italiano
Chiave di Protezione	1000 1001 1002 1003

Zona Oraria
Europa Occidentale, Europa Centrale [GMT+01:00]
Ora Legale
DST:Mar Ultima Dom 2:00-Ott Ultima Dom 3:00
Orario
Sincroniizzazione	N/A
Server TSP	time.windows.com
Giorno	2009 Lug 03
Ora	11 31 43
Formato Display	DD/MM/YY HH:MM
Lingua	italiano
Chiave di Protezione	1000 1001 1002 1003

N^ Istruzioni Figura
