MANUALE UTENTE CIR7003.6 FRACARRO

Guida rapida – ITALIANO

Quick guide – ENGLISH

Guide rapid - FRANCAIS

Guìa rápida – ESPAÑOL

OSD User Manual

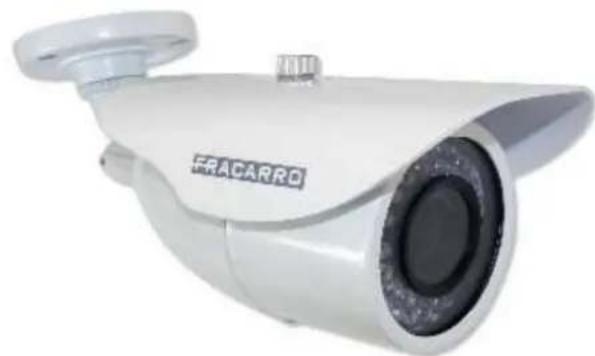

Serie telecamere a colori varifocal con led infrarossi resistente all'acqua

Caratteristiche principali

• Day & Night (Filtro IR elettronico)
• Led Infrarossi per visione notturna
• Varifocale con regolazione esterna
- 700 linee TV
• Controllo automatico del guadagno
- Grado di protezione IP66
• DSP Sony Effio with OSD
• ATR 128x, HLC, 2DNR
• Privacy, Motion, Mirror, Flip
• Staffa passacavo orientabile

Contenuto della confezione:

• Telecamera con staffa
• Chiave per orientamento staffa
• Viti fissaggio con tasselli
• Giravite per regolazione ottica (solo versioni varifocal)

Specifiche tecniche:

	CIR700-3.6 CIR700-49 CIR700-922
Codice 918163 918164 918165
Specifiche video
Standard video PAL
Sensore immagine 1/3" Color CCD Sony Super HAD II
DSP Sony Effio-E
Numero di pixel 976 (H) x 582 (V)
Risoluzione orizzontale 700 TVL
Illuminazione minima 0.01 Lux (Day), 0.003 Lux (Night), 0.0003Lux (DSS), 0 (IR led on)
Rapporto segnale rumore (S/N) > 50 dB (AGC Off)
Sincronizzazione Interna
Uscita video	segnale video composito, 1 Vpp 75Ω su BNC
Funzioni
Wide Dynamic Range	Off/ On (con livello regolabile), Auto detection
Riduzione digitale del rumore	2D-DNR
Otturatore elettronico (AES)	1/50 ~ 1/100,000 (incluso Flickerless 1/120)
Digital Slow Shutter (DSS)	Off, 2~20, 40, 80, 160, 256 FLD
Bilanciamento del bianco	Auto / Indoor / Outdoor / Manual / Push Auto
Controllo del guadagno	Auto / Manual
Compensazione controluce	On / Off (7 Aree & Smart Aree, Livello regolabile:0~255)
Funzioni speciali
On-Screen-Display (OSD)	8 Lingue
Motion Detection	4 aree di rilevazione
Titolazione telecamera	Fino a 16 caratteri
Mirroring	Orizzontale
Obiettivo
Focale	Fissa 3.6 mm	Variabile 4 ~ 9 mm	Variabile 9 ~ 22 mm
Controllo focale	Fisso	Manuale, esterno	Manuale, esterno
Filtro IR	Elettronico
Illuminatore infrarosso
Numero e tipo di led (diametro) 24 (5mm) 36 (5mm) 36 (8mm)
Distanza di proiezione	10 – 15 m interno5 – 10 m esterno	20 – 30 m interno15 – 20 m esterno	30 – 40 m interno25 – 30 m esterno
Controllo accensione sensore di luce CDS, con isteresi 3,5 ~ 10 lux
Dati generali
Grado di protezione IP66
Alimentazione 12 Vdc +/- 10%
Assorbimento max (Led On/Off)	100 / 350 mA 100 /	400 mA	100 / 450 mA
Temperatura e umidità di funz. -10 ~ +50 °C (Ur 85% max)
Dimensioni (Larg x Alt x Diametro)	175 x 69 x 55 mm 228 x 97 x 82 mm 295 x 120		x 103 mm
Peso	300 / 830 g 550 / 880 g 950 / 1500 g

Avvertenze

Non orientare la telecamera verso il sole - L'esposizione diretta dell'obiettivo al sole o ad altre fonti luminose potrebbe danneggiare il dispositivo CCD. Maneggiare con cura - Urti impropri potrebbero danneggiare la telecamera

Protezione acqua e umidità.

La telecamera non può essere aperta per non ridurre la tenuta stagna. I tappini di plastica presenti sui modelli varifocali devono essere rimossi solo durante la regolazione per poi essere riposizionati e chiusi ermeticamente. Il cavo con tutte le sue parti (Joystick OSD e connettori Video e Alimentazione) non è impermeabile e deve essere quindi protetto dalle intemperie dentro una scatola stagna.

Controllare la tensione di alimentazione

Assicurarsi di rispettare le polarità positiva e negativa, come da simbolo, nel cablaggio della presa di alimentazione

Normative - Conforme alla norma EN 50130-4 (direttive europee 2004/108/EC - EMC).

In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzando dispositivi, cavi ed accessori che consentano di rispettare i requisiti imposti da tale direttiva per le installazioni fisse.

Personale qualificato

L'installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla sicurezza, e nel rispetto del D.M. 37/08 (D.M. 22 gennaio 2008 n°37) e dei successivi aggiornamenti.

Solo personale addestrato e autorizzato può aprire il prodotto. In caso di guasto non tentate di ripararlo altrimenti la garanzia non sarà più valida.

Istruzioni di installazione

Installazione telecamera

• Fissare la staffa stringendo bene le viti poi orientare la camera utilizzando la chiavetta in dotazione per regolare gli snodi della staffa.
• Proteggere il cavo, il joystick per OSD e i connettori (Video e DC12V) dalle intemperie. Si consiglia di utilizzare una scatola stagna per proteggere da sole, pioggia e umidità tutte le parti esterne alla staffa.

Regolazione focale (solo CIR700-49 e CIR700-922)

• Rimuovere i tappi di protezione per accedere alle viti di regolazione Zoom/Focus.
• Consultare la tabella per la larghezza di ripresa ottenibile per diverse distanze (D) regolando le ottiche.

Larghezza inquadratura [m]		D = Distanza del target
		D=5 m	D=10 m	D=15 m	D=20 m	D=25 m	D=30 m	D=35 m	D=40 m
CIR700-3.6	3,6 mm	6,7m	13,3m	20m	26,7m	33m	40m	46,7m	53,3m
CIR700-49	4 - 9 mm	6-2,7m	12-5,3m	18-8m	24-10,7m	30-13,3m	36-16m	42-18,7m	48-21,3m
CIR700-922	9 - 22 mm	2,7-1,1m	5,3-2,2m	8-3,3m	10,7-4,4m	13,3-5,5m	16-6,5m	18,7-7,6m	21,3-8,7m

• Regolare l'angolo di apertura delle lenti tramite la vite ZOOM utilizzando il cacciavite in dotazione.
• Regolare la messa a fuoco agendo sul FOCUS.
• Fissare i tappi di protezione per garantire la giusta protezione da acqua e umidità

GESTIONE OSD

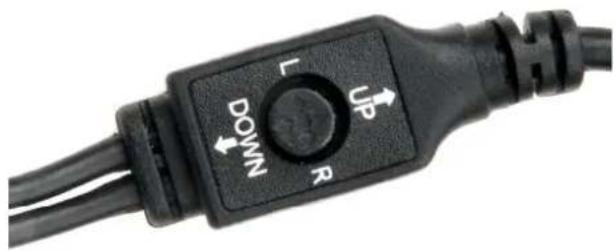

Le impostazioni avanzate sono accessibili trmite il joystick integrato nel cavo che permette di navigare il menu OSD

Up	Muovere in alto per incrementare valori
Down	Muovere in basso per diminuire valori
Left	Chiudere sotto-menu
Right	Aprire sotto-menu
Enter	Premere per confermare la selezione

Setup item Description
LENS	Gestione dell'obiettivo
MANUAL	Selezionare questa modalità per lenti normali senza autoiris come quelle usate in questa serie di telecamere.
AUTO	Consente di pilotare l'iride in accordo con la luminosità dell'ambiente (non disponibile in questa serie di telecamere).
SHUTTER / AGC	Gestione dei controlli AGC e AES per regolare il guadagno e la velocità dello shutter in ogni condizione di luce
AUTO	Impostazioni di comportamento differenziate per condizioni di alta o bassa luminosità
MANUAL	Inserimento manuale dei parametri
WHITE BAL	Bilanciamento del bianco che determina le modalità in cui sono riprodotti i colori
ANTI CR	Sistema che riduce il fenomeno del color rolling
MANUAL	Aggiustamento manuale del bianco
PUSH LOCK	Premere ENTER per memorizzare le impostazioni correnti di bilanciamento del bianco. Una volta impostato il PUSH LOCK, il bilanciamento del bianco non sarà più operativo e saranno mantenute le impostazioni fissate.
ATW	Premere per aprire il sottomenu e definire i criteri di lavoro della funzione di inseguimento automatico Auto Trace White.
PUSH	Sistema di bilanciamnto del bianco completamente automatico.
USER1	Impostazioni personalizzate dall'utente 1
USER2	Impostazioni personalizzate dall'utente 2
BACKLIGHT	Compensazione del controluce
OFF	Impostazione di default
BLC	Normale compensazione del controluce (Back light Compensation) dove le aree più luminose sono attenuate.
HLC	In questa modalità le aree più luminose saranno coperte di zone nere (High Light Compensation)
PICT ADJUST	Semplici impostazioni dei parametri immagine
MIRROR	ON/OFF, Capovolgi l'immagine orizzontalmente
BRIGHTNESS	0-255, Luminosità (Default: 0)
CONTRAST	0-255, Contrasto (Default: 128)
SHARPNESS	0-255, Sharpness (Default: 128)
HUE	0-255, Tinta del colore (Default: 108)
GAIN	0-255, Livello del guadagno (Default: 128)
ATR	Impostazioni dei parametri per il Adaptive Tone Reproduction che è una versione software del Wide Dinamic Range
MOTION DET	Impostazione delle aree (1-4) e sensibilità (0-127) di rilevazione del movimento
PRIVACY	Impostazione delle zone (1-4) da coprire con rettangoli colorati per motivi di riservatezza (Privacy mask)
DAY / NIGHT	Selezionare la modalità di gestione Giorno/Notte
AUTO	Modalità automatica con parametri configurabili
COLOR	Sempre in modalità colori
B/W	Sempre in modalità bianco e nero
NR	Riduzione automatica del livello di rumore (Noise Reduction setting)
NR MODE	Attivazione e selezione delle impostazioni per la riduzione automatica del guadagno
Y LEVEL	Selezionare la soglia (0-15) di filtraggio della luminanza (Default 4)
C LEVEL	Selezionare la soglia (0-15) di filtraggio del colore (Default 4)
CAMERA ID	Titolazione della telecamera
CHR1/CHR2	Default characters and User define characters (maximum of 40)
← → ↑ ↓	Usare le freccie per selezionare il carattere da scrivere premendo ENTER
CLR	Usare CLR per cancellare un carattere
POS	Usare POS per spostare la posizione del titolo
LANGUAGE	Selezionare la lingua del menu scegliendo tra 8 disponibili (Italiano non incluso)
CAMERA RESET	Resettare tutte le impostazioni
EXIT	Uscire da menu

CIR700-3.6 CIR700-49 CIR700-922 English
