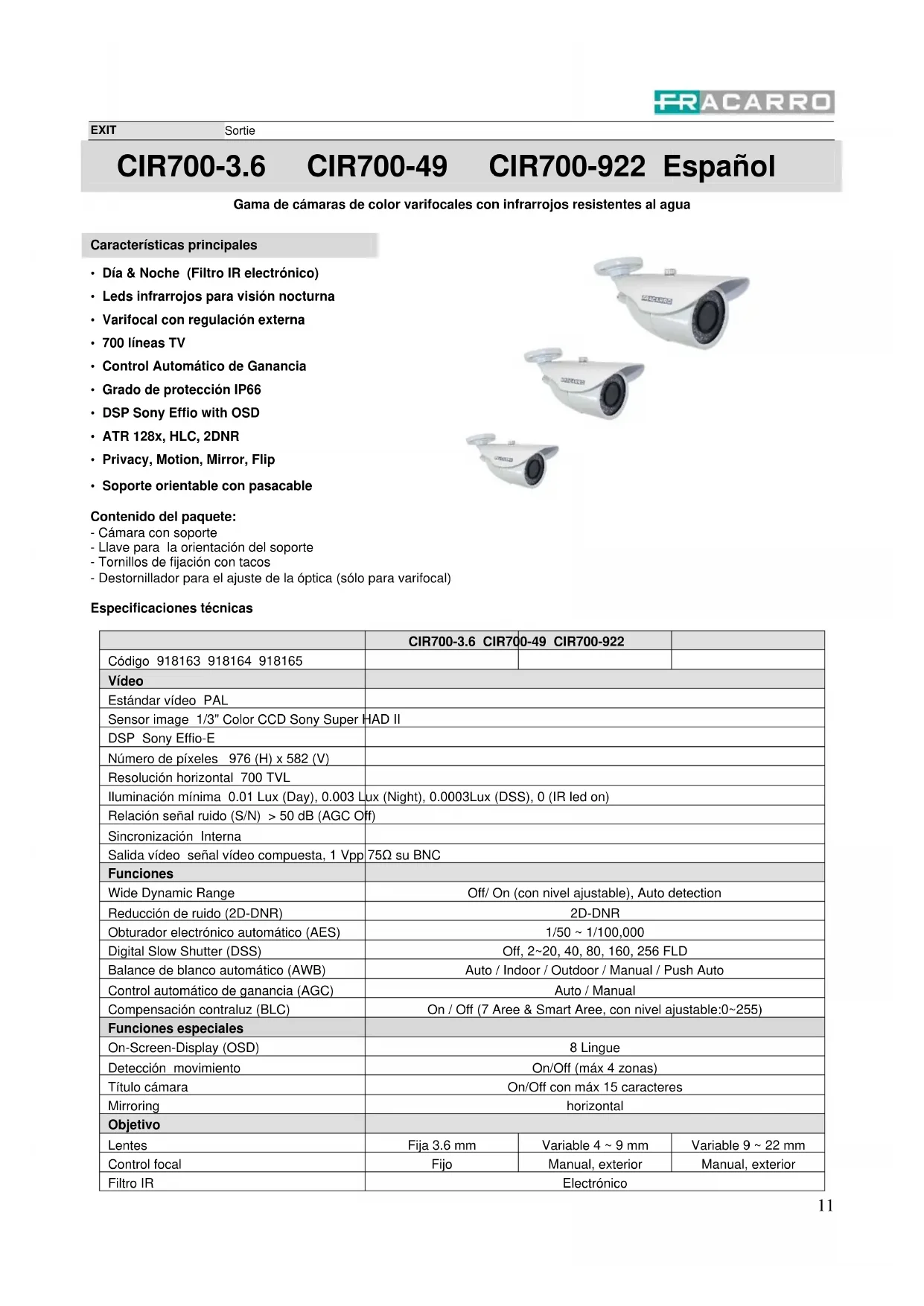

MANUAL DE USUARIO CIR7003.6 FRACARRO

Gama de cámaras de color varifocales con infrarrojos resistentes al agua

Características principales

• Día & Noche (Filtro IR electrónico)
• Leds infrarrojos para visión nocturna
• Varifocal con regulación externa
• 700 líneas TV
• Control Automático de Ganancia
- Grado de protección IP66
• DSP Sony Effio with OSD
• ATR 128x, HLC, 2DNR
• Privacy, Motion, Mirror, Flip
- Soporte orientable con pasacable

Contenido del paquete:

• Cámara con soporte
• Llave para la orientación del soporte
• Tornillos de fijación con tacos
• Destornillador para el ajuste de la óptica (sólo para varifocal)

Especificaciones técnicas

	CIR700-3.6 CIR700-49 CIR700-922
Código 918163 918164 918165
Vídeo
Estándar vídeo PAL
Sensor image 1/3" Color CCD Sony Super HAD II
DSP Sony Effio-E
Número de píxeles 976 (H) x 582 (V)
Resolución horizontal 700 TVL
Iluminación mínima 0.01 Lux (Day), 0.003 Lux (Night), 0.0003Lux (DSS), 0 (IR led on)
Relación señal ruido (S/N) > 50 dB (AGC Off)
Sincronización Interna
Salida vídeo señal vídeo compuesta, 1 Vpp	75Ω su BNC
Funciones
Wide Dynamic Range	Off/ On (con nivel ajustable), Auto detection
Reducción de ruido (2D-DNR)	2D-DNR
Obturador electrónico automático (AES)	1/50 ~ 1/100,000
Digital Slow Shutter (DSS)	Off, 2~20, 40, 80, 160, 256 FLD
Balance de blanco automático (AWB)	Auto / Indoor / Outdoor / Manual / Push Auto
Control automático de ganancia (AGC)	Auto / Manual
Compensación contraluz (BLC)	On / Off (7 Aree & Smart Aree, con nivel ajustable:0~255)
Funciones especiales
On-Screen-Display (OSD)	8 Lingue
Detección movimiento	On/Off (máx 4 zonas)
Título cámara	On/Off con máx 15 caracteres
Mirroring	horizontal
Objetivo
Lentes	Fija 3.6 mm	Variable 4 ~ 9 mm	Variable 9 ~ 22 mm
Control focal	Fijo	Manual, exterior	Manual, exterior
Filtro IR	Electrónico
Funciones AGC, AWB
Iluminador infrarrojo
Número y tipo de led (diámetro) 24 (5mm)	36 (5mm) 36 (8mm)
Distancia de proyección	10 – 15 m interior5 – 10 m exterior	20 – 30 m interior15 – 20 m exterior	30 – 40 m interior25 – 30 m exterior
Control encendido Sensor de luz CDS, con histéresis 3,5 ~ 10 lux
Datos generales
Grado de protección IP66
Alimentación 12 Vdc +/- 10%
Consumo máximo	100 / 350 mA 100 /	350 mA 100 / 350 mA
Temperatura y humedad de funcionamiento	-10 ~ +50 °C (Ur 85% max)
Medidas (Ancho x Alto x Diámetro)	175 x 69 x 55 mm 175 x 69 x 55 mm 175 x 69 x 55 mm
Peso	300 / 830 g 300 / 830 g 300 / 830 g

Advertencias

No oriente la cámara hacia el sol

La exposición directa del objetivo al sol o a otras fuentes luminosas podría causar daños al dispositivo CCD. Manéjela con cuidado – Cualquier golpe podría causar daños a la cámara

La protección del agua y la humedad.

La cámara no se puede abrir por no reducir el sello. Las tapas de plástico presentes en los modelos de distancia focal variable sólo deben quitarse cuando se ajusta para luego ser colocado de nuevo y sellado. El cable, con todas sus partes (Joystick OSD y los conectores de vídeo y alimentación) no es resistente al agua y tiene que ser protegido de los elementos dentro de una caja sellada.

Controle la tensión de alimentación

Asegúrese de respetar las polaridades positiva y negativa en el cableado de la toma de alimentación, según indica el símbolo.

Norma - Conforme a la norma EN 50130-4 (directivas europeas 2004/108/EC - EMC).

De acuerdo con la directiva europea 2004/108/EC (EMC) el producto debe instalarse utilizando dispositivos, cables y conectores que cumplan los requisitos impuestos por dicha directiva para las instalaciones fijas.

Personal cualificado - La instalación del producto debe ser realizado por personal cualificado de acuerdo con las leyes y regulaciones locales relativas a la seguridad, y de acuerdo con MD 37/08 (MD 22 de enero 2008 N° 37) y sus sucesivas actualizaciones. Sólo personal capacitado y autorizado puede abrir el producto. En caso de fallo no intente reparar o la garantía ya no tendrá validez..

Instrucciones de instalación

Instalación de la cámara

• Asegure el soporte apretando bien los tornillos, a continuación orientar la cámara utilizando la llave suministrada para posicionar correctamente el soporte.
• Proteja el cable de alimentación, el joystick para OSD y conectores (Video y DC12V) de la intemperie. Le recomendamos que utilice una caja impermeable para proteger de todas partes del sol, la lluvia y la humedad exteriores del soporte.

Ajuste de la focal (sólo varifocal)

• Retire las tapas de protección para acceder a los tornillos de ajuste Zoom / Focus
- Consulte la tabla para obtener diferentes anchos del campo de captación horizontal obtenibles a diferentes distancias (D) mediante el ajuste de la óptica.

Ancho de captación hor. [m]		D = Distancia del blanco
		D=5 m	D=10 m	D=15 m	D=20 m	D=25 m	D=30 m	D=35 m	D=40 m
CIR700-3.6	3,6 mm	6,7m	13,3m	20m	26,7m	33m	40m	46,7m	53,3m
CIR700-49	4 - 9 mm	6–2,7m	12–5,3m	18–8m	24–10,7m	30–13,3m	36–16m	42–18,7m	48–21,3m
CIR700-922	9 - 22 mm	2,7–1,1m	5,3–2,2m	8–3,3m	10,7–4,4m	13,3–5,5m	16–6,5m	18,7–7,6m	21,3–8,7m

• Regule el ángulo de apertura de las lentes con el tornillo de ZOOM con el destornillador suministrado.
• Regule el enfoque actuando con el ajuste del FOCUS.
• Asegure el cierre de las tapas para garantizar una buena protección del agua y la humedad.

GESTIONE OSD

Las opciones avanzadas son accesibles a través de la palanca de mando integrado en el cable que le permite navegar por el menú OSD

Up	Mover el cursor hacia arriba
Down	Mover el cursor hacia abajo
Left	Cerrar sub-menu
Right	Abrir sub-menu
Enter	confirmar la selección

Menu Descripción
LENS	Gestión de objetivo
MANUAL	Seleccione este modo para lentes normales sin auto iris, tales como los utilizados en esta serie de cámaras.
AUTO	Se utiliza para controlar el iris según la luminosidad ambiente (no está disponible en esta serie de cámaras).
SHUTTER / AGC	Gestión controla AGC y AES para ajustar la ganancia y la velocidad de obturación en cualquier condición de luz
AUTO	Configuración de comportamiento diferenciados por las condiciones de luminosidad alta o baja
MANUAL	Manual de parámetros de entrada
WHITE BAL	El balance de blancos que determina el modo en el que están representados los colores
ANTI CR	Sistema que reduce el efecto de balanceo de color
MANUAL	El ajuste manual del blanco
PUSH LOCK	Pulse ENTER para guardar la configuración actual de balance de blancos. Una vez que haya ajustado el bloqueo PUSH, el balance de blancos ya no será operativo y se mantendrá ajustes fijos.
ATW	Pulse para abrir el submenú y definir los criterios para el trabajo de la función de seguimiento automático de blancos automático Trace.
PUSH	Sistema de balance de blancos totalmente automático.
USER1	Usuario personalizada ajuste 1
USER2	Usuario personalizada ajuste 2
BACKLIGHT	Compensación de contraluz
OFF	adjust default
BLC	Compensación Normal (compensación de contraluz), donde las zonas más claras se reducen.
HLC	De este modo, las áreas más brillantes serán cubiertos con zonas negras (Compensación de luz de alta)
PICT ADJUST	Los ajustes de parámetros simple imagen
MIRROR	ON / OFF, la imagen horizontalmente Voltear
BRIGHTNESS	0-255, brillo (Default: 0)
CONTRAST	0-255, Contraste (Default: 128)
SHARPNESS	0-255, Nitidez (Default: 128)
HUE	0-255, Tono (Default: 108)
GAIN	0-255, Ganancia (Default: 128)
ATR	Ajuste de parámetros para la reproducción de tonos adaptable es una versión de software de amplio rango dinámico
MOTION DET	Configuración de zonas (1-4) y sensibilidad (0-127) de detección de movimiento
PRIVACY	Configuración de zonas (1-4) para ser cubiertas por rectángulos coloreados per máscara de privacidad
DAY / NIGHT	Seleccione la forma de manejar de día / noche
AUTO	Modo automático con parámetros configurables
COLOR	Siempre en el modo de color
B/W	Siempre en modo blanco y negro
NR	Reducción automática del nivel de ruido (ajuste de reducción de ruido)
NR MODE	Activación y selección de ajustes para la reducción de ganancia automático
Y LEVEL	Seleccione el umbral (0-15) filtrar la luminancia (por defecto 4)
C LEVEL	Seleccionar el umbral (0-15) de filtro de color (por defecto 4)
CAMERA ID	La titulación de la cámara
CHR1/CHR2	Usuario predeterminado definir personajes y caracteres (máximo de 40)
← → ↑↓	Usa las flechas para seleccionar el carácter que se escribe pulsando ENTER
CLR	Use CLR para borrar un carácter
POS	El uso POS para mover la posición del título
LANGUAGE	Seleccione la opción de idioma del menú de 8 disponibles (italiano no incluido)
CAMERA RESET	Restablecer todos los ajustes
EXIT	Salir del menú
