MANUALE UTENTE M14ACS Dualflow Plus Mediclinics

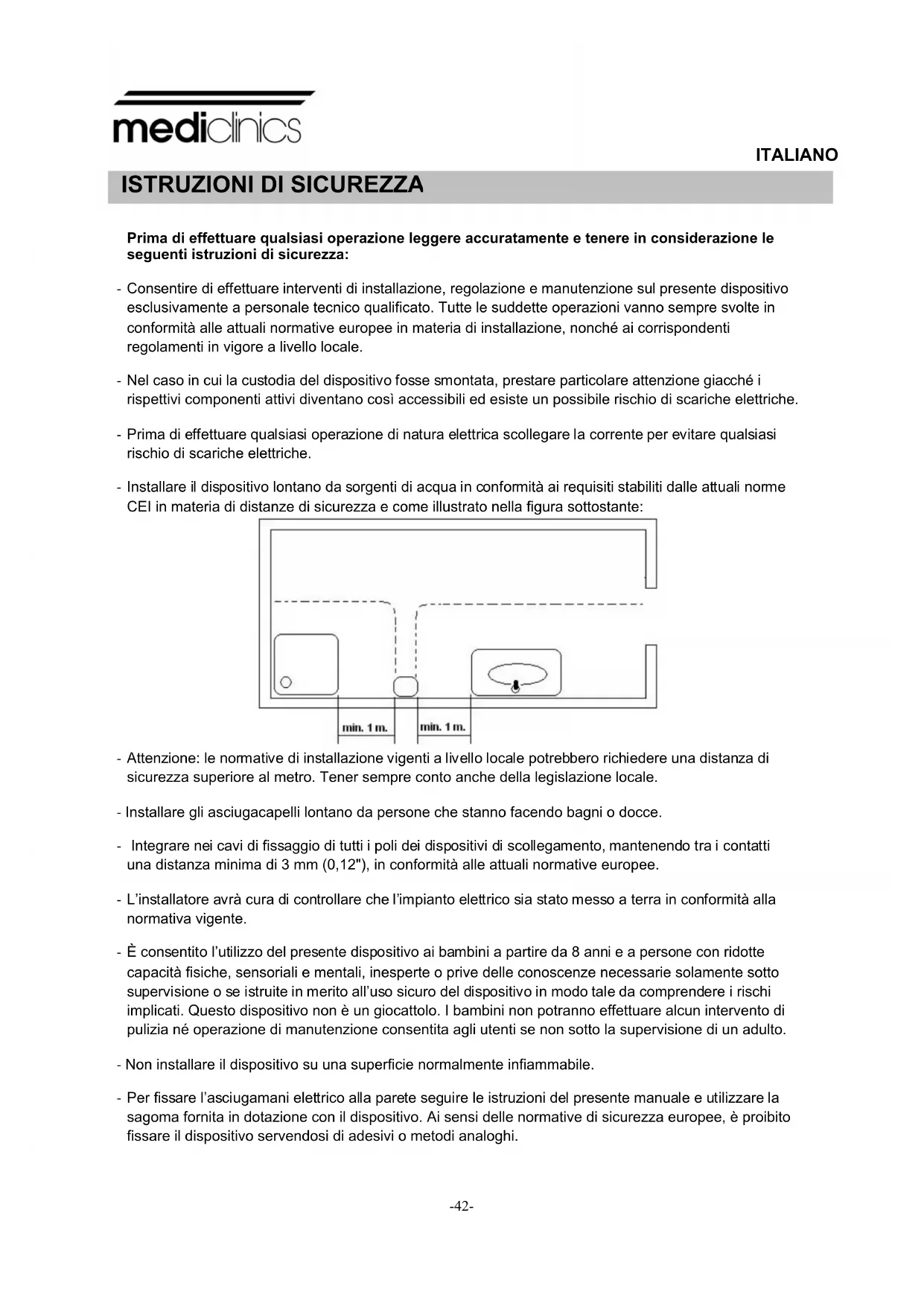

Prima di effettuare qualsiasi operazione leggere accuratamente e tenere in considerazione le seguenti istruzioni di sicurezza: - Consentire di effettuare interventi di installazione, regolazione e manutenzione sul presente dispositivo esclusivamente a personale tecnico qualificato. Tutte le suddette operazioni vanno sempre svolte in conformità alle attuali normative europee in materia di installazione, nonché ai corrispondenti regolamenti in vigore a livello locale. - Nel caso in cui la custodia del dispositivo fosse smontata, prestare particolare attenzione giacché i rispettivi componenti attivi diventano così accessibili ed esiste un possibile rischio di scariche elettriche. - Prima di effettuare qualsiasi operazione di natura elettrica scollegare la corrente per evitare qualsiasi rischio di scariche elettriche. - Installare il dispositivo lontano da sorgenti di acqua in conformità ai requisiti stabiliti dalle attuali norme CEI in materia di distanze di sicurezza e come illustrato nella figura sottostante:

- Attenzione: le normative di installazione vigenti a livello locale potrebbero richiedere una distanza di sicurezza superiore al metro. Tener sempre conto anche della legislazione locale. - Installare gli asciugacapelli lontano da persone che stanno facendo bagni o docce. - Integrare nei cavi di fissaggio di tutti i poli dei dispositivi di scollegamento, mantenendo tra i contatti una distanza minima di 3 mm (0,12"), in conformità alle attuali normative europee. - L’installatore avrà cura di controllare che l’impianto elettrico sia stato messo a terra in conformità alla normativa vigente. - È consentito l’utilizzo del presente dispositivo ai bambini a partire da 8 anni e a persone con ridotte capacità fisiche, sensoriali e mentali, inesperte o prive delle conoscenze necessarie solamente sotto supervisione o se istruite in merito all’uso sicuro del dispositivo in modo tale da comprendere i rischi implicati. Questo dispositivo non è un giocattolo. I bambini non potranno effettuare alcun intervento di pulizia né operazione di manutenzione consentita agli utenti se non sotto la supervisione di un adulto. - Non installare il dispositivo su una superficie normalmente infiammabile. - Per fissare l’asciugamani elettrico alla parete seguire le istruzioni del presente manuale e utilizzare la sagoma fornita in dotazione con il dispositivo. Ai sensi delle normative di sicurezza europee, è proibito fissare il dispositivo servendosi di adesivi o metodi analoghi. ITALIANO

Gli asciugamani elettrici della gamma Dualflow Plus presentano le seguenti specifiche tecniche:

• Funzionamento automatico. Il dispositivo rileva la presenza delle mani grazie all'impiego di sensori di presenza a infrarossi. Due coppie dei suddetti sensori emettono un fascio continuo. L'inserimento delle mani provoca l'interruzione dell'emissione del fascio di raggi infrarossi e l'azionamento del meccanismo dell'asciugamani.

• Possibilità di regolare la velocità dell'aria in uscita dall'asciugamani elettrico fino a ottenere un perfetto equilibrio tra potenza di asciugatura e livello di rumorosità.

• Montaggio: su superficie.

Integrare nell'impianto elettrico fisso dei dispositivi di scollegamento, mantenendo i contatti a una distanza minima di 3 mm (0,12"). INTRODUZIONE

Figura nº 1 Collocare le mani all’interno del dispositivo. Non appena inserite, l'asciugamani elettrico si avvia automaticamente. Muovere le mani in verticale (come illustrato nella fig. nº 1) per asciugarle completamente. Durante il funzionamento del dispositivo il led situato in alto pass a dal colore verde (che indica la modalità stand-by) all'arancione. Durata massima di funzionamento continuo del dispositivo: T = 30 sec. Il tempo di asciugatura è inferiore (Td ≈ 8 -12 sec). Non appena si tolgono le mani l'asciugamani elettrico si spegne automaticamente.

Tale dispositivo può essere utilizzato da bambini a partire dagli 8 anni, nonché da persone con ridotte capacità fisiche, sensoriali o mentali oppure prive dell’esperienza e delle conoscenze necessarie, purché siano sotto la supervisione di altri o abbiano ricevuto istruzioni pertinenti in merito all'uso sicuro del dispositivo in maniera tale da comprendere i pericoli che esso implica. I bambini non devono utilizzare il dispositivo come se fosse un giocattolo. Gli interventi di pulizia e manutenzione vanno effettuati solo da persone in possesso di formazione qualificata.-44-

Introduzione La gamma di asciugamani elettrici Dualflow Plus presenta le specifiche tecniche riportate di seguito:

• Funzionamento automatico. Il ciclo di asciugatura si avvia nel momento in cui si inseriscono le mani nel dispositivo. Due coppie di sensori a infrarossi rilevano la presenza delle mani.

• L'asciugamani è un dispositivo avente classe di isolamento elettrico (messa a terra) I.

• Il processo di asciugatura è basato su un potente getto di aria capace di rimuovere l'acqua dalle mani.

• L'asciugamani elettrico è privo di elementi riscaldanti.

• Possibilità di regolare la velocità dell'aria fino a ottenere un perfetto equilibrio tra potenza di asciugatura e livello di rumorosità.

• I LED luminosi presenti sulla parte superiore forniscono informazioni in merito allo stato dell'asciugamani elettrico.

• Durata massima di funzionamento continuo: T max. = 30 sec.

• L'acqua prelevata dalle mani si raccoglie in un deposito estraibile che va periodicamente svuotato e pulito.

• Nella zona d'aspirazione il dispositivo è dotato di un filtro tipo HEPA. Controllarne regolarmente le condizioni. La sede del filtro di ingresso dell'aria agevola l'estrazione e la sostituzione di tale elemento. Nella zona d'aspirazione è eventualmente possibile inserire anche una pastiglia antiodori. Installazione LE OPERAZIONI DI INSTALLAZIONE, REGOLAZIONE E MANUTENZIONE DEL PRESENTE ASCIUGAMANI ELETTRICO VANNO ESEGUITE ESCLUSIVAMENTE DA PERSONALE TECNICO QUALIFICATO. L'installazione del dispositivo è ammessa esclusivamente in presenza di un impianto elettrico fisso. Integrare nell'impianto elettrico fisso dei dispositivi di scollegamento dalla rete, mantenendo i contatti a una distanza minima di 3 mm (0,12"). L'installatore deve assicurarsi che l'impianto elettrico disponga di messa a terra conforme alle normative in vigore. Controllare che l'impianto elettrico sia altresì dotato di un interruttore ad alta precisione I n ≤ 0,03 A. Prima di qualsiasi intervento di manutenzione verificare che il dispositivo sia scollegato dall'alimentazione di corrente. Installare l'asciugamani elettrico seguendo le immagini riportate nella figura nº 2.

MANUALE DI INSTALLAZIONE E MANUTENZIONE (PERSONALE

Per l'installazione dell'asciugamani elettrico a parete servirsi della piastra metallica superiore (supporto) fornita in dotazione. Una volta collocata la piastra metallica utilizzarla come base su cui appendere l'asciugamani elettrico. La vite inferiore serve per fissare in maniera sicura il dispositivo alla parete. Pertanto, per montare l'asciugamani elettrico seguire i passi qui descritti:

• Praticare nella parete 5 fori con diametro di 8 mm (0,31"), servendosi dello schema di foratura fornito in dotazione (1).

• Dopo aver rimosso la polvere inserire gli appositi tasselli.

• Avvitare la piastra superiore alla parete (2).

• Rimuovere le protezioni in plastica della morsettiera (alimentazione di ingresso) (3).

• Appendere l'asciugamani elettrico sul supporto metallico previamente fissato alla parete (4).

• Far passare i cavi elettrici della rete tramite il foro di 22 mm di diametro presente sulla piastra base in plastica sul retro (5).

• Collegare i cavi elettrici alla morsettiera dell'asciugamani elettrico. Inserire tramite avvitamento i cavi corrispondenti alle due fasi (N ed L) e alla messa a terra nella morsettiera in modo tale da seguire le indicazioni riportate dalle lettere incise (6).

• In seguito a tale operazione collocare correttamente i coperchi in plastica (10).

• Rimuovere il corpo del filtro di ingresso dell'aria (7).

• Collocare saldamente la vite inferiore per fissare completamente il dispositivo (8).

• Collocare in posizione il corpo di ingresso dell'aria (9).

Figura nº 2-46- ATTENZIONE: CON LA CARCASSA SMONTATA DIVERSI ELEMENTI ATTIVI DEL DISPOSITIVO DIVENTANO ACCESSIBILI. L'altezza di installazione deve corrispondere a quella illustrata nella figura nº 3.

Manutenzione LE OPERAZIONI DI INSTALLAZIONE, REGOLAZIONE E MANUTENZIONE DEL PRESENTE ASCIUGAMANI ELETTRICO VANNO ESEGUITE ESCLUSIVAMENTE DA PERSONALE TECNICO QUALIFICATO. Regolazione della velocità del motore Per regolare la velocità del motore far girare la rotella del potenziometro corrispondente al sensore, come illustrato nella figura nº 4.

Informazioni fornite dalle spie luminose I LED luminosi situati nella parte superiore dell'asciugamani elettrico (vedasi la figura nº 5) forniscono le seguenti indicazioni: 1.- Dispositivo in stand-by (verde) o in servizio (arancione). 2.- Quando il motore ha un problema di consumo (per via delle spazzole eventualmente usurate oppure del motore che potrebbe essersi inceppato o trovarsi in stato di blocco) si accende il LED rosso. 3.- Quando il serbatoio dell'acqua è pieno si accende la spia blu.

Filtro dell'aria Il filtro dell'aria va sostituito come illustrato nelle immagini corrispondenti alla figura nº 6.

Sistema anti-odori Nella figura nº 7 si illustra come inserire il sistema anti-odori.

Figura nº 5 Figura nº 6 Figura nº 7-48- Serbatoio dell'acqua L'acqua raccolta durante l'asciugatura si accumula in un deposito estraibile. Quando l'acqua del deposito arriva al limite scatta un allarme acustico e si accende il LED blu (cfr. figura n. 5). A questo punto, occorre svuotare il deposito. Sono previste due modalità di svuotamento del deposito dell'acqua:

I. Premere sui due clip laterali del deposito dell'acqua e tirarlo verso il basso per

rimuoverlo dalla rispettiva sede. Svuotare e pulire il deposito dell'acqua. Quindi, rimontarlo nella rispettiva sede (cfr. fig. n. 8).

II. Premere il pulsante di scarico dell'acqua come illustrato nella figura n. 9 fino

all'estrazione di tutta l'acqua del deposito.

Gruppo motore 1 RC9111003SMD Comando elettronico 2 RC9121012SMD Gruppo filtro dell'aria 3 RCFILTROHEPA1 Filtro HEPA 4 RCFILTROHEPA2 Sistema anti-odori 5 9481002 Figura nº 11 PERICOLO.

Rischio di elettrocuzione Cavi motore

Sensore livello acqua

Trasmettitore IR cavi scheda circ. stamp.

LED luminosi informazioni su cavi scheda circ. stamp.

Potenziometro regolazione motore

- L'installatore deve assicurarsi che l'impianto elettrico disponga di messa a terra conforme alle normative in vigore. - Controllare che l'impianto elettrico sia altresì dotato di un interruttore ad alta precisione I n ≤ 0,03 A. - Prima di qualsiasi intervento di manutenzione verificare che il dispositivo sia scollegato dall'alimentazione di corrente.-50-
