MANUAL DE UTILIZADOR M14ACS Dualflow Plus Mediclinics

MONTAGE-UND BENUTZERHANDBUCH MANUAL DE INSTALAÇÃO E UTILIZAÇÃO

Figura nº 5 Figura nº 6 Figura nº 7-8-

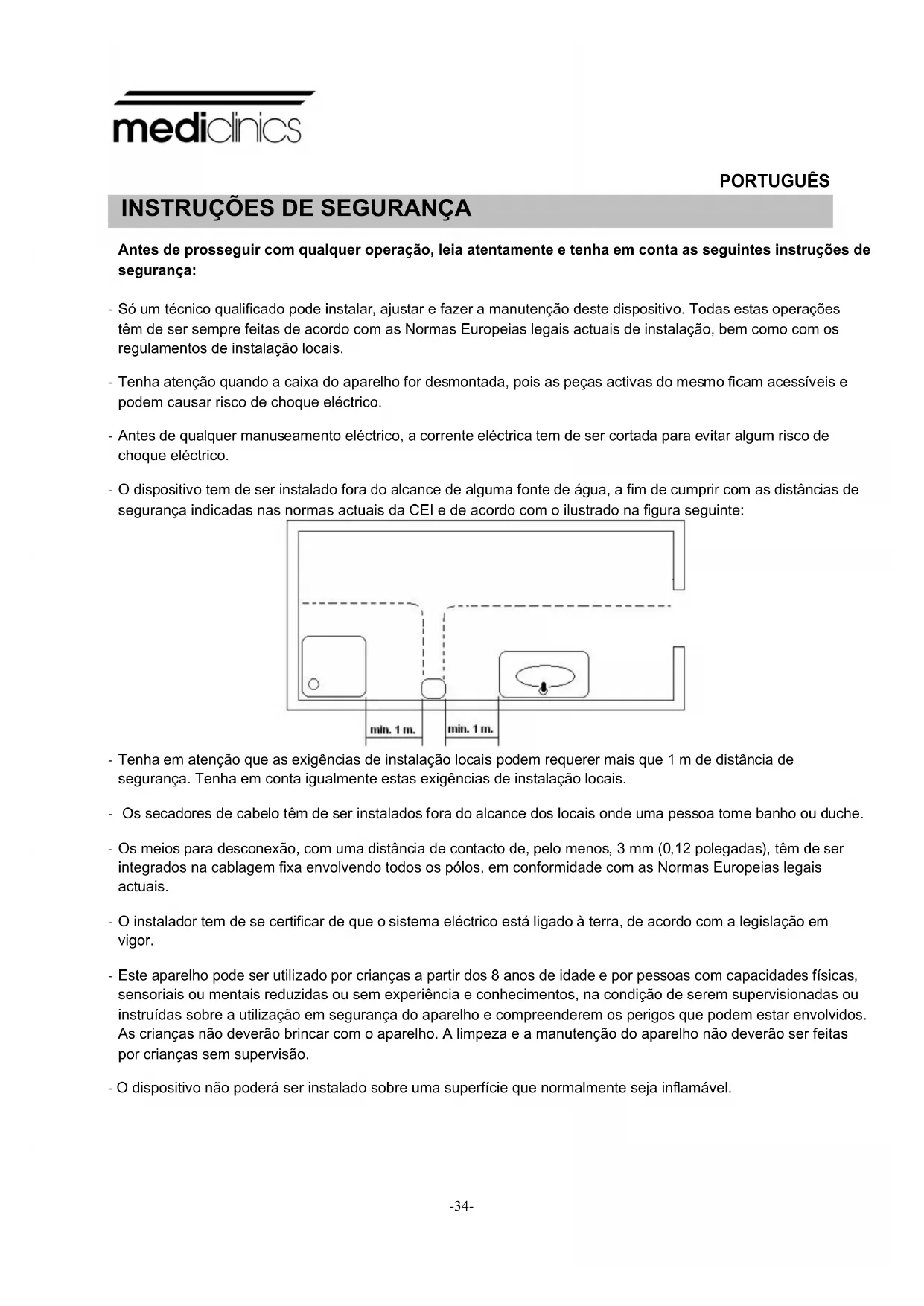

Antes de prosseguir com qualquer operação, leia atentamente e tenha em conta as seguintes instruções de segurança: - Só um técnico qualificado pode instalar, ajustar e fazer a manutenção deste dispositivo. Todas estas operações têm de ser sempre feitas de acordo com as Normas Europeias legais actuais de instalação, bem como com os regulamentos de instalação locais. - Tenha atenção quando a caixa do aparelho for desmontada, pois as peças activas do mesmo ficam acessíveis e podem causar risco de choque eléctrico. - Antes de qualquer manuseamento eléctrico, a corrente eléctrica tem de ser cortada para evitar algum risco de choque eléctrico. - O dispositivo tem de ser instalado fora do alcance de alguma fonte de água, a fim de cumprir com as distâncias de segurança indicadas nas normas actuais da CEI e de acordo com o ilustrado na figura seguinte:

- Tenha em atenção que as exigências de instalação locais podem requerer mais que 1 m de distância de segurança. Tenha em conta igualmente estas exigências de instalação locais. - Os secadores de cabelo têm de ser instalados fora do alcance dos locais onde uma pessoa tome banho ou duche. - Os meios para desconexão, com uma distância de contacto de, pelo menos, 3 mm (0,12 polegadas), têm de ser integrados na cablagem fixa envolvendo todos os pólos, em conformidade com as Normas Europeias legais actuais. - O instalador tem de se certificar de que o sistema eléctrico está ligado à terra, de acordo com a legislação em vigor. - Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, na condição de serem supervisionadas ou instruídas sobre a utilização em segurança do aparelho e compreenderem os perigos que podem estar envolvidos. As crianças não deverão brincar com o aparelho. A limpeza e a manutenção do aparelho não deverão ser feitas por crianças sem supervisão. - O dispositivo não poderá ser instalado sobre uma superfície que normalmente seja inflamável.

- Para fixar o suporte do secador de cabelo na parede, siga as instruções deste manual e utilize igualmente o esquema fornecido com o aparelho. A fixação da máquina com adesivos ou outros métodos semelhantes é proibida segundo as normas europeias de segurança.

Os secadores de mãos da gama «Dualflow Plus» possuem as seguintes características técnicas:

• Funcionamento automático. A detecção das mãos baseia-se no uso de sensores de presença com tecnologia de infra-vermelhos (IV). Dois pares de sensores deste tipo emitem um feixe de forma contínua. A introdução das mãos provoca a interrupção do feixe e acciona o mecanismo do secador.

• A velocidade do ar gerada pelo secador de mãos pode ser ajustada para obter o melhor equilíbrio entre a potência de secagem e o nível de ruído.

• Revestimentos disponíveis: - Branco (M14A) - Acetinado (M14ACS)

• Dimensões: 656 mm (A) x 320 mm (L) x 226 mm (P).

• Montagem: numa superfície plana.

As ligações eléctricas devem incluir um meio de desconexão com separações de, pelo menos, 3 mm (0,12") entre os contactos. INTRODUÇÃO

Figura n.º 1 Introduza as mãos dentro do aparelho. O secador começará a funcionar automaticamente assim que introduzir as mãos no seu interior.

Desloque as mãos verticalmente (tal como na fig. 1) para que fiquem totalmente secas. O LED verde (no modo de repouso) existente na parte de cima passa a laranja quando o secador está a ser utilizado. O tempo máximo de funcionamento contínuo é de T = 30 seg. O tempo de secagem é inferior (Ts ≈ 8-12 seg.). Quando retirar as mãos, o secador desligar-se-á automaticamente.

Este aparelho pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, desde que supervisionadas ou desde que tenham instruções sobre a utilização segura do aparelho e estejam cientes dos riscos envolvidos. Não permita que as crianças brinquem com o aparelho. A limpeza e manutenção não devem ser efectuadas por pessoal não qualificado.-36-

Introdução A gama de secadores de mãos «Dualflow Plus» oferece as seguintes características técnicas:

• Funcionamento automático. O ciclo de secagem começa quando se introduzem as mãos. Dois pares de sensores de IV detectam a entrada das mãos.

• O secador é um aparelho com isolamento eléctrico de classe I (terra).

• O processo de secagem consiste em correntes de ar potentes que retiram a água das mãos.

• O secador de mãos não possui qualquer elemento de aquecimento.

• A velocidade do ar pode ser ajustada para obter o melhor equilíbrio entre a potência de secagem e o nível de ruído.

• Os LED na parte de cima fornecem algumas informações relativas ao estado do secador de mãos.

• O tempo máximo de funcionamento contínuo é de T máx. = 30 seg.

• A água das mãos é recolhida num reservatório extraível, o qual deve ser periodicamente esvaziado e limpo.

• O aparelho inclui um filtro HEPA na zona de aspiração, cujo estado deve ser revisto periodicamente. O compartimento do filtro de entrada de ar permite uma fácil extracção e substituição. Opcionalmente, na zona de aspiração pode ser colocada um cartucho anti-cheiros. Instalação

A INSTALAÇÃO, AJUSTAMENTO E MANUTENÇÃO DESTE SECADOR DE MÃOS SÓ PODEM SER EFECTUADOS POR UM TÉCNICO QUALIFICADO. A instalação do aparelho só é permitida com ligações eléctricas fixas. As ligações eléctricas devem incluir um meio de desconexão com separações de, pelo menos, 3 mm (0,12”) entre os contactos. O técnico que fizer a instalação deve certificar-se de que o sistema eléctrico se encontra ligado à terra de acordo com a legislação em vigor. Certifique-se de que o sistema eléctrico possui um disjuntor diferencial de alta sensibilidade: I n ≤ 0,03 A. Certifique-se de que a máquina está desligada da corrente eléctrica antes de efectuar operações de manutenção. Para instalar o secador de mãos siga as imagens incluídas na figura 2. MANUAL DE INSTALAÇÃO E MANUTENÇÃO (PESSOAL TÉCNICO)www.mediclinics.com

O secador de mãos deve ser fixado à parede utilizando a chapa de metal (suporte) superior fornecida. Uma vez fixada a chapa de metal, o secador de mãos deve ser pendurado na mesma. O parafuso de baixo fixa o aparelho à parede de forma segura. Assim, para montar o secador de mãos, deverá seguir os seguintes passos:

• Com um berbequim, faça 5 furos com um diâmetro de 8 mm (0,31”), utilizando o molde fornecido (1).

• Limpe os restos de pó e introduza as buchas na parede.

• Aparafuse a chapa superior à parede (2).

• As tampas de plástico que protegem o bloco terminal (entrada da alimentação) têm de ser removidas (3).

Faça passar os cabos eléctricos da unidade de alimentação através do orifício de 22 mm de diâmetro localizado na chapa de plástico traseira da base (5).

• Ligue os fios eléctricos ao bloco terminal do secador de mãos. Os dois fios (Neutro e Fase), bem como o fio de terra, devem ser correctamente aparafusados ao bloco terminal, tal como indicado nas letras em relevo (6).

• Uma vez concluída esta operação, coloque correctamente as tampas de plástico (10).

• Retire o cartuxo do filtro da entrada de ar (7).

Figura n.º 2-38- ATENÇÃO:

ACTIVOS DO APARELHO. A altura da instalação deve seguir as indicações da figura n.º 3.

Manutenção A INSTALAÇÃO, AJUSTAMENTO E MANUTENÇÃO DESTE SECADOR DE MÃOS SÓ PODEM SER EFECTUADAS POR UM TÉCNICO QUALIFICADO. Ajustar a velocidade do motor Para ajustar a velocidade do motor, rode a roda do sensor do potenciómetro como indicado na imagem 4.

Informações das luzes-piloto Os LED na parte de cima do secador de mãos (ver figura 5) dão indicações sobre: 1: Estado de repouso (cor verde) ou de funcionamento (cor laranja). 2: O LED vermelho acende-se quando o motor tem um problema no consumo (devido a desgaste nas escovas ou devido a um bloqueio ou trancamento do motor). 3: O LED azul acende-se quando o reservatório de água está cheio.

Filtro do ar O filtro do ar deve ser trocado como indicado nas imagens da figura n.º 6.

Colocação do cartucho anti-cheiros A figura n.º 7 mostra como colocar o cartucho anti-cheiros.

Figura n.º 5 Figura n.º 6 Figura n.º 7-40- Reservatório de água A água procedente da secagem é recolhida num depósito extraível. Quando a água do depósito chega ao limite, soa um alarme sonoro e acende-se o LED azul (ver figura n.º 5). Neste caso, o depósito tem de ser esvaziado. Existem duas opções para esvaziar o depósito de água:

I. Pressionar as duas molas laterais do reservatório de água e puxá-lo para baixo para o

extrair do compartimento. Esvaziar e limpar o reservatório de água e voltar a montá-lo no compartimento respectivo (ver figura n.º 8).

II. Premir o botão de evacuação de água conforme mostra a figura 9 até extrair toda a

M – Motor F – Fusível Figura n.º 9www.mediclinics.com

– O técnico que fizer a instalação deve certificar-se de que o sistema eléctrico se encontra ligado à terra, de acordo com a legislação em vigor. – Certifique-se de que o sistema eléctrico possui um disjuntor diferencial de alta sensibilidade: I n ≤ 0.03 A. – Certifique-se de que a máquina está desligada da corrente eléctrica antes de efectuar operações de manutenção. Fios do circuito impresso do emissor de IV Fios do circuito impresso do receptor de IV Fios do circuito impresso dos LED indicadores Sensor do nível da água

Fios do motor Fios da alimentação Besouro
