MANUAL DE UTILIZADOR Speedflow M06AF Mediclinics

MANUAL DE INSTALAÇÃO E UTILIZAÇÃO

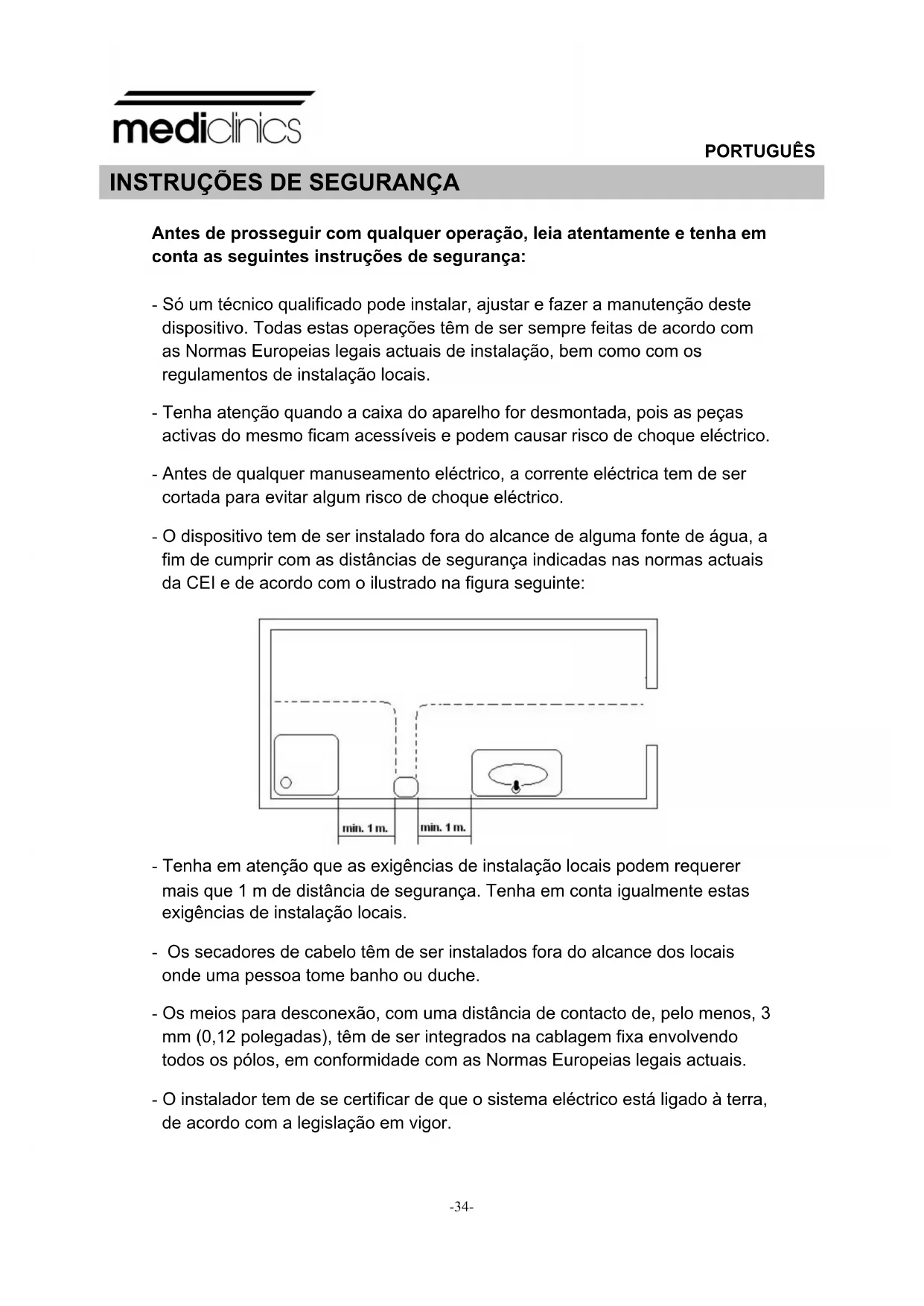

Antes de prosseguir com qualquer operação, leia atentamente e tenha em conta as seguintes instruções de segurança: - Só um técnico qualificado pode instalar, ajustar e fazer a manutenção deste dispositivo. Todas estas operações têm de ser sempre feitas de acordo com as Normas Europeias legais actuais de instalação, bem como com os regulamentos de instalação locais. - Tenha atenção quando a caixa do aparelho for desmontada, pois as peças activas do mesmo ficam acessíveis e podem causar risco de choque eléctrico. - Antes de qualquer manuseamento eléctrico, a corrente eléctrica tem de ser cortada para evitar algum risco de choque eléctrico. - O dispositivo tem de ser instalado fora do alcance de alguma fonte de água, a fim de cumprir com as distâncias de segurança indicadas nas normas actuais da CEI e de acordo com o ilustrado na figura seguinte: - Tenha em atenção que as exigências de instalação locais podem requerer mais que 1 m de distância de segurança. Tenha em conta igualmente estas exigências de instalação locais. - Os secadores de cabelo têm de ser instalados fora do alcance dos locais onde uma pessoa tome banho ou duche. - Os meios para desconexão, com uma distância de contacto de, pelo menos, 3 mm (0,12 polegadas), têm de ser integrados na cablagem fixa envolvendo todos os pólos, em conformidade com as Normas Europeias legais actuais. - O instalador tem de se certificar de que o sistema eléctrico está ligado à terra, de acordo com a legislação em vigor.

- Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, na condição de serem supervisionadas ou instruídas sobre a utilização em segurança do aparelho e compreenderem os perigos que podem estar envolvidos. As crianças não deverão brincar com o aparelho. A limpeza e a manutenção do aparelho não deverão ser feitas por crianças sem supervisão. - O dispositivo não poderá ser instalado sobre uma superfície que normalmente seja inflamável. - Para fixar o suporte do secador de cabelo na parede, siga as instruções deste manual e utilize igualmente o esquema fornecido com o aparelho. A fixação da máquina com adesivos ou outros métodos semelhantes é proibida segundo as normas europeias de segurança.

A família de secadores de mãos Speedflow apresenta as seguintes características técnicas: - Accionamento automático através de um sensor de infra-vermelhos (Sensores IR). - Tensão de entrada universal. O secador de mão admite tensões entre 100 e 240 V, a 50/60 Hz. - Intervalo de detecção regulável entre 50 e 230 mm. - Velocidade do motor ajustável - Sistema antivandalismo com paragem automática. O tempo máximo de funcionamento contínuo é de 60 segundos. - Conformidade com a regulamentação norte-americana ADDAG (ADA Accessibility Guideline) - Opcionalmente, a resistência térmica pode ser inibida, funcionando apenas o motor. Através desta opção, obtém-se uma poupança de energia.

A ligação à rede eléctrica e as regulações da velocidade do motor e do alcance de detecção devem ser efectuadas por um técnico autorizado. O aparelho é fornecido com os dois parafusos inferiores aparafusados à base, fixando a cobertura a partir do interior. A remoção da cobertura exterior deve ser feita da seguinte forma:

dos ponteiros do relógio (CW) até que fiquem completamente aparafusados (ver figura nº 1). 2.Remova a cobertura, levantando-a com uma ligeira inclinação até libertar a patilha superior de fixação (ver figura nº 2). Retire a cobertura verticalmente, evitando bater no interior do aparelho (ver figura nº 3). ATENÇÃO: Ao desmontar a cobertura, ficam expostas partes activas do aparelho. No decurso desse processo: - Evite danificar os componentes internos, especialmente o circuito electrónico (ver figura nº 4). - Não risque a cobertura nem o visor dos sensores IV.

A instalação eléctrica do aparelho deve ser feita utilizando as ranhuras da parte posterior (ver figura nº 5), tal como se indica a seguir:

1. Faça 4 furos de Ø 8 mm (Ø 0.31'') na parede, utilizando o

molde fornecido. Limpe a poeira dos orifícios. Introduza nos orifícios as 4 buchas fornecidas, até que fiquem à face (ver figura n.º 6).

2. Ligue os cabos de alimentação e de ligação à terra

(3 cabos 16 AWG/105º C) através do orifício de entrada na base, de Ø 22 mm ( Ø 0.87''), tal como é indicado na figura n.º 8. Devem ser previstos meios para desligar o aparelho da rede de alimentação, com uma separação de contacto de pelo menos 3 mm em todos os pólos. Esses meios para interromper a ligação devem ser incorporados na rede fixa.Durante o processo de instalação devem ser consideradas áreas de protecção, de acordo com a Norma VDE 0100.

3. Certifique-se de que os 4 "silent-blocks" da base se encontram

4. Ligue as duas fases (N e L) ao bloco de ligação e o cabo de

terra ao parafuso de ligação à terra (Classe I), conforme se indica na figura nº 8.

5. Monte a cobertura do secador na base, certificando-se de que

a patilha superior encaixa perfeitamente na ranhura da base (ver figura nº 9).

6. Desaperte os parafusos no sentido contrário ao dos ponteiros

do relógio (CCW) com a chave especial fornecida (ver figura nº 10).

7. Coloque as mãos na área de detecção do sensor, a fim de

comprovar o correcto funcionamento do aparelho.

Ao longo de todo o processo, tenha cuidado para não danificar com a cobertura o circuito electrónico que se encontra situado por baixo da voluta. NOTA: prever uma distância mínima de 40 cm (15,8'') em relação a quaisquer bancadas, mármores ou lavatórios (ver figura n.º 11). Evitar, na medida do possível, a presença de superfícies reflectoras na zona de actuação do sensor IV do aparelho. O APARELHO DEVE SER INSTALADO APENAS POR UM TÉCNICO AUTORIZADO. O secador de mãos só deve ser instalado numa superfície fechada (parede, tabique ou similar).-38-

M - Motor R - Resistência

A família de secadores Speedflow opera de forma automática, ao detectar a presença das mãos. Para obter uma boa secagem das mãos é aconselhável enxaguá-las bem, eliminando os restos de sabão.

Colocar as mãos a uma distância aproximada de 60-70 mm (2,36-2,76'') da saída do ar e esfregá-las uma na outra (ver figura n.º 13). O secador de mãos desliga-se passados 2-3 segundos, depois de se terem afastado as mãos. O alcance de detecção pode ser ajustado fazendo rodar o potenciómetro tal como se indica na figura n.º 12. Este secador de mãos inclui um sistema contra o uso indevido, desligando-se automaticamente se estiver em funcionamento por mais de 60 segundos sem interrupção. Este aparelho não está preparado para ser utilizado por pessoas (incluindo crianças) com incapacidade física, sensorial ou mental, ou sem experiência e/ou conhecimentos prévios, a não ser que tenham previamente recebido instruções sobre o seu uso, ou o façam sob supervisão de um responsável pela segurança. QUANDO UMA CRIANÇA UTILIZAR ESTE SECADOR DE MÃOS, DEVE SER VIGIADA POR UMA PESSOA RESPONSÁVEL QUE SE CERTIFIQUE DE QUE ELA ESTÁ A USÁ-LO ADEQUADAMENTE E SE ASSEGURE DE QUE A CRIANÇA NÃO ESTÁ A BRINCAR COM O APARELHO.

Uma limpeza adequada do aparelho prolongará a sua vida útil. Recomenda-se, como mínimo, limpar uma vez por ano o pó acumulado no interior do aparelho.

MANUTENÇÃO PREVENTIVA E L

1.- Desligue a entrada de corrente do secador. 2.- Retire a cobertura (ver a secção "INSTALAÇÃO" deste manual). 3.-Com um pincel de cerdas suaves, limpe o pó acumulado na turbina, fazendo-a rodar manualmente. 4.- Com o mesmo pincel, limpe o pó acumulado no resto dos componentes. 5.- Com um pincel médio, limpe a grelha de entrada de ar. Verifique o estado das escovas de carvão do motor. Estas devem ser substituídas se tiverem um comprimento inferior a 5 mm (0,2''). 6.-Utilizando um pincel fino, retire o pó depositado no circuito electrónico. Certifique-se de que não há pó ou sujidade residual no sensor de detecção. 7.- Procure manter limpo o visor dos LEDs (janela inferior da cobertura) e assegure-se da transparência do mesmo. 8.-Uma vez terminadas as operações de manutenção, volte a montar a cobertura (ver o ponto "INSTALAÇÃO" deste manual) e faça a ligação à corrente. 9.-Ponha o aparelho a trabalhar várias vezes, até que deixem de sair restos de poeira pela boca de saída do ar.

LIMPEZA DAS COBERTURAS

Para a limpeza das coberturas usar apenas uma camurça humedecida com água. Não utilizar detergentes de nenhum tipo, nem ácidos, lixívias, abrasivos, ácido clorídrico, etc. ATENÇÃO: Tome precauções para não danificar nem forçar nenhum componente. NOTA: Todo o processo de manutenção e limpeza deve ser efectuado por pessoal técnico qualificado.
