MANUAL DE USUARIO Speedflow M06AF Mediclinics

MANUAL DE INSTALACIÓN Y UTILIZACIÓN

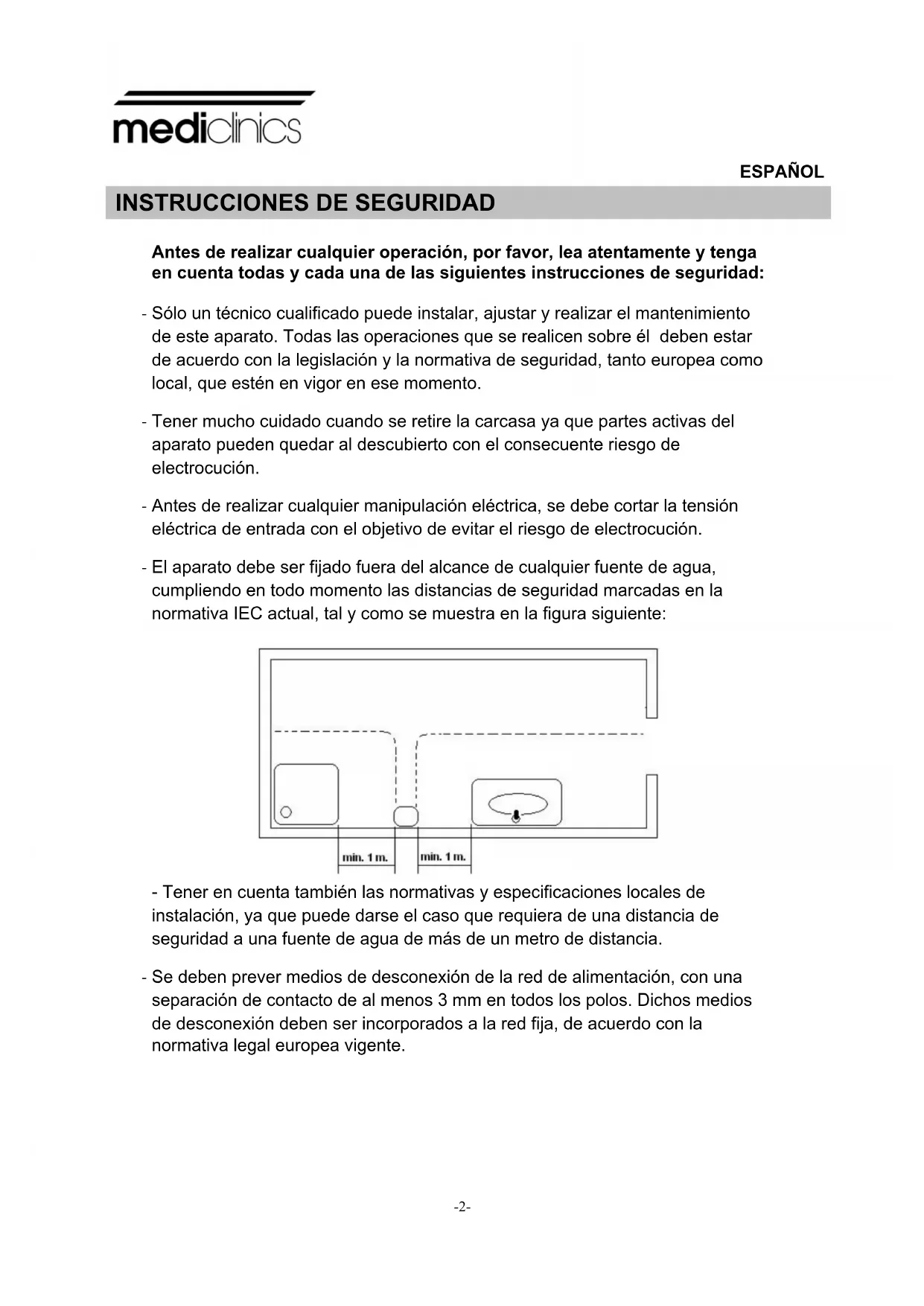

Antes de realizar cualquier operación, por favor, lea atentamente y tenga en cuenta todas y cada una de las siguientes instrucciones de seguridad: - Sólo un técnico cualificado puede instalar, ajustar y realizar el mantenimiento de este aparato. Todas las operaciones que se realicen sobre él deben estar de acuerdo con la legislación y la normativa de seguridad, tanto europea como local, que estén en vigor en ese momento. - Tener mucho cuidado cuando se retire la carcasa ya que partes activas del aparato pueden quedar al descubierto con el consecuente riesgo de electrocución. - Antes de realizar cualquier manipulación eléctrica, se debe cortar la tensión eléctrica de entrada con el objetivo de evitar el riesgo de electrocución. - El aparato debe ser fijado fuera del alcance de cualquier fuente de agua, cumpliendo en todo momento las distancias de seguridad marcadas en la normativa IEC actual, tal y como se muestra en la figura siguiente: - Tener en cuenta también las normativas y especificaciones locales de instalación, ya que puede darse el caso que requiera de una distancia de seguridad a una fuente de agua de más de un metro de distancia. - Se deben prever medios de desconexión de la red de alimentación, con una separación de contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser incorporados a la red fija, de acuerdo con la normativa legal europea vigente.

INSTRUCCIONES DE SEGURIDAD

- Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión. - El aparato no debe ser instalado en una superficie inflamable. - Para fijar el secador a la pared deben seguirse las instrucciones de este manual y usar la plantilla de montaje que también se suministra con el aparato. Fijar la máquina a la pared con adhesivos o métodos similares está totalmente prohibido por las normas de seguridad europeas.

La familia de secadores de manos Speedflow tiene las siguientes características técnicas: - Accionamiento automático a través de un sensor de infrarojos (Sensores IR). - Voltaje de entrada universal. El secador de manos admite tensiones entre 100 y 240 V, a 50/60 Hz. - Rango de detección regulable entre 50 y 230 mm. - Velocidad del motor ajustable. - Sistema anti-vandálico con parada automática. El tiempo máximo de funcionamiento continuado será de 60 segundos. - Cumplimiento de la normativa Americana ADDAG (ADA Accessibility Guideline). - Opcionalmente, la resistencia calefactora puede inhibirse funcionando únicamente el motor. Mediante esta opción se permite un ahorro energético.

La conexión a la red eléctrica y las regulaciones de la velocidad del motor y del rango de detección deben ser realizadas por un técnico autorizado. El aparato se suministra con los dos tornillos inferiores roscados a la base fijando la carcasa desde el interior.

INSTALACIÓN-4- La extracción de la carcasa debe realizarse como sigue:

1. Girar los tornillos inferiores en sentido horario (CW) con la llave especial

suministrada hasta que queden completamente roscados (ver figura nº 1).

2. Retirar la carcasa levantándola con una ligera inclinación hasta liberar la

lengüeta superior de sujeción (ver figura nº 2). Extraer verticalmente la carcasa, evitando golpear el interior de la máquina (ver figura nº3). ATENCIÓN: al desmontar la carcasa partes activas del aparato quedan accesibles. En dicho proceso: - Evitar dañar los componentes internos, especialmente el circuito electrónico (ver figura nº 4). - No rayar la carcasa y el visor de los sensores IR.

La instalación eléctrica del aparato se realizará por canalización posterior (ver figura nº 5), tal y como se indica a continuación:

1. Realizar 4 taladros de Ø 8 mm (Ø 0.31") utilizando

la plantilla suministrada. Limpiar el polvo de los agujeros. Introducir los 4 tacos suministrados en los agujeros hasta que queden enrasados (ver figura nº 6).

2. Conectar los cables de alimentación y de toma de tierra

(3 cables 16 AWG/105 ºC) a través del agujero de entrada de la base Ø 22 mm (Ø 0.87"), tal y como se indica en la figura nº 8. Se deben prever medios de desconexión de la red de alimentación, con una separación de contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser incorporados a la red fija. Durante el proceso de instalación deben ser consideradas las áreas de protección según la Norma VDE 0100.www.mediclinics.com

3. Asegurar que los 4 silent-blocks de la base están correctamente

posicionados. Atornillar la base a la pared usando los 4 tornillos suministrados, de manera que ésta quede fijada firmemente a la pared (ver figura nº7).

4. Conectar las dos fases (N y L) a la regleta y el cable de tierra al tornillo de

toma de tierra (Clase I), según se indica en la figura nº 8.

5. Montar la carcasa del secador en la base asegurando que la lengueta

superior encaja perfectamente en el alojamiento de la base (ver figura nº 9).

6. Girar los tornillos inferiores en sentido anti-horario (CCW) con la llave

especial suministrada (ver figura nº 10).

7. Colocar las manos dentro del área de detección del sensor para garantizar el

correcto funcionamiento de la máquina.

En todo este proceso procurar de no dañar con la carcasa el circuito electrónico que se encuentra alojado bajo la voluta. NOTA: prever una distancia mínima de 40 cm. (15,8") respecto a repisas, mármoles o lavamanos (ver figura nº 11). Evitar en lo posible la presencia de superficies reflectantes en la zona de actuación del sensor IR del aparato. EL APARATO DEBE SER MANIPULADO SOLAMENTE POR UN TÉCNICO AUTORIZADO. El secador de manos debe ser instalado únicamente sobre una superficie cerrada (pared, tabique o similar).-6-

Carcasa automática de hierro fundido 1 RC 9231001SMD Carcasa automática de acero blanca 2 RC 9224001SMD Carcasa automática de acero inoxidable brillante

La familia de secadores Speedflow opera de forma automática al detectar la presencia de las manos. Para obtener un buen secado de las manos es aconsejable un buen aclarado de las mismas, eliminando totalmente los restos de jabón.

Colocar las manos a una distancia aproximada de 60 - 70 mm. (2,36 - 2,76") delante de la salida de aire y frotarlas (ver figura nº 13). El secamanos se detendrá a los 2 -3 segundos, una vez retiradas las manos. El rango de detección puede ser ajustado haciendo girar el potenciómetro tal y como se indica en la figura nº 12. Este secador de manos incluye un sistema contra el uso indebido de manera que se parará automáticamente si está en funcionamiento más de 60 segundos sin interrupción. Este aparato no está preparado para que lo utilicen personas con alguna discapacidad física, sensorial o mental o sin experiencia y/o conocimientos previos, ni niños, a no ser que con antelación hayan recibido instrucciones sobre su uso o lo hagan bajo la supervisión de un responsable de seguridad. CUANDO UN NIÑO UTILICE ESTE SECADOR DE MANOS, UNA PERSONA RESPONSABLE DEBE SUPERVISAR QUE REALIZA UN BUEN USO DEL MISMO Y ASEGURARSE DE QUE NO ESTÁ JUGANDO CON EL.

Una adecuada limpieza de la máquina alargará su vida útil. Se recomienda, como mínimo, una vez al año extraer el polvo que se haya acumulado en el interior de la máquina.

1.- Desconectar la entrada de corriente al secador. 2.- Desmontar la carcasa. (Ver el apartado "INSTALACIÓN" de este manual). 3.- Con un cepillo de cerdas suaves limpiar el polvo acumulado en la turbina, efectuando manualmente el giro. 4.- Con el mismo cepillo limpiar el polvo acumulado en el resto de componentes. 5.- Con un cepillo mediano limpiar la rejilla de entrada de aire. Controlar el estado de las escobillas del motor. Éstas deben reemplazarse cuando su longitud sea menor de 5 mm. (0,2"). 6.- Retirar cuidadosamente el polvo depositado en el circuito electrónico con ayuda de un cepillo fino. Asegurar que no haya polvo o suciedad residual en el sensor de detección. 7.- Procurar que el visor de los LEDS (ventana inferior de la carcasa) esté limpio. 8.- Una vez finalizadas las operaciones de mantenimiento volver a montar la carcasa (ver el punto "INSTALACIÓN" de este manual) y conectar la corriente. 9.- Poner en marcha la máquina repetidamente, hasta que no salga polvo por la salida de aire.

LIMPIEZA DE LAS CARCASAS

Para la limpieza de las carcasas usar sólo una gamuza humedecida con agua. No usar ni detergentes ni ningún tipo de ácidos, lejías, abrasivos, salfuman, etc. ATENCIÓN: Tener la precaución de no dañar ni forzar ningún componente. NOTA: Todo proceso de mantenimiento y limpieza debe realizarlo personal técnico cualificado.
