MANUAL DE USUARIO Optima M88APLUS Mediclinics

MANUAL DE INSTALACIÓN Y UTILIZACIÓN

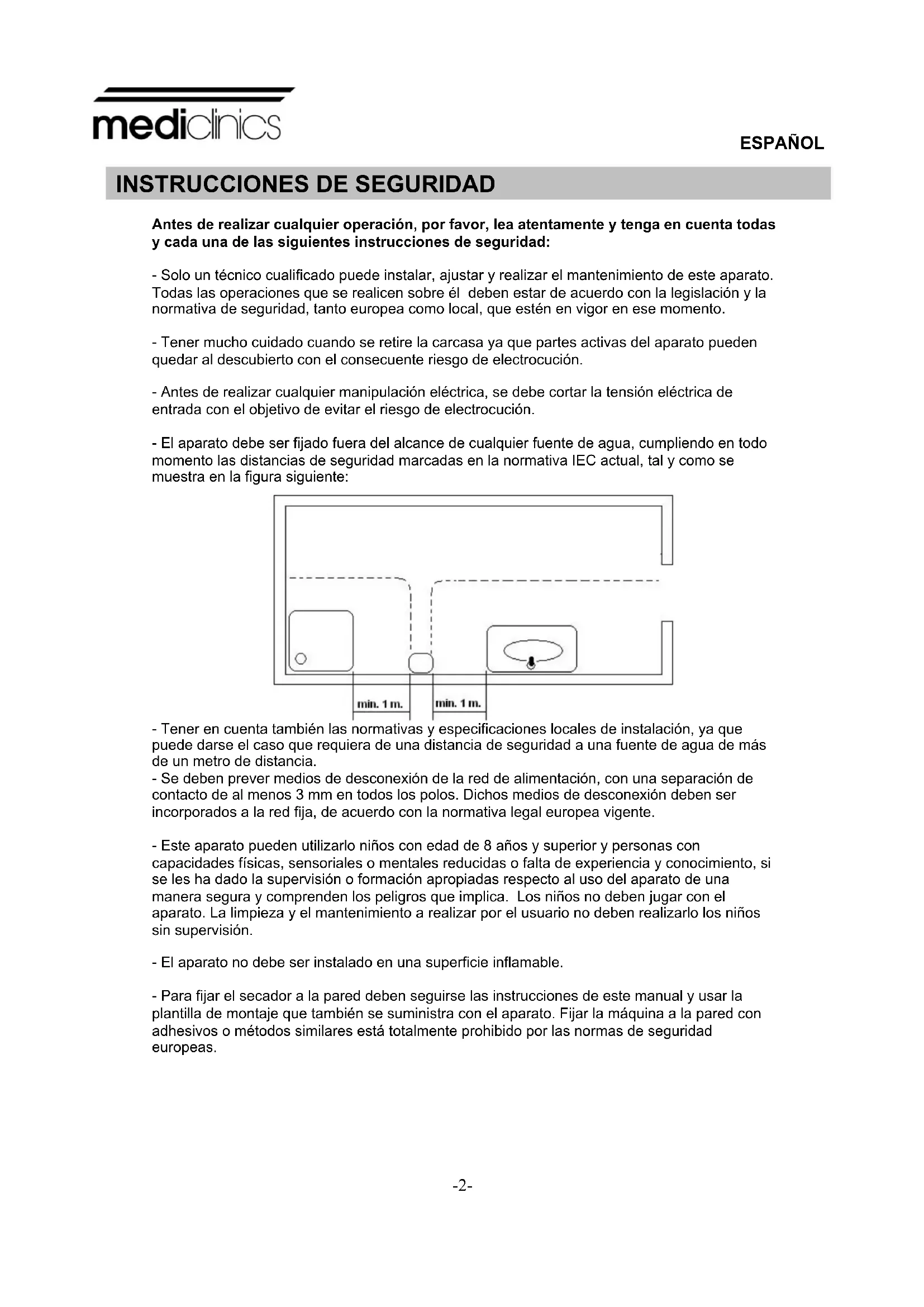

Antes de realizar cualquier operación, por favor, lea atentamente y tenga en cuenta todas y cada una de las siguientes instrucciones de seguridad: - Solo un técnico cualificado puede instalar, ajustar y realizar el mantenimiento de este aparato. Todas las operaciones que se realicen sobre él deben estar de acuerdo con la legislación y la normativa de seguridad, tanto europea como local, que estén en vigor en ese momento. - Tener mucho cuidado cuando se retire la carcasa ya que partes activas del aparato pueden quedar al descubierto con el consecuente riesgo de electrocución. - Antes de realizar cualquier manipulación eléctrica, se debe cortar la tensión eléctrica de entrada con el objetivo de evitar el riesgo de electrocución. - El aparato debe ser fijado fuera del alcance de cualquier fuente de agua, cumpliendo en todo momento las distancias de seguridad marcadas en la normativa IEC actual, tal y como se muestra en la figura siguiente:

- Tener en cuenta también las normativas y especificaciones locales de instalación, ya que puede darse el caso que requiera de una distancia de seguridad a una fuente de agua de más de un metro de distancia. - Se deben prever medios de desconexión de la red de alimentación, con una separación de contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser incorporados a la red fija, de acuerdo con la normativa legal europea vigente. - Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión. - El aparato no debe ser instalado en una superficie inflamable. - Para fijar el secador a la pared deben seguirse las instrucciones de este manual y usar la plantilla de montaje que también se suministra con el aparato. Fijar la máquina a la pared con adhesivos o métodos similares está totalmente prohibido por las normas de seguridad europeas.

INSTRUCCIONES DE SEGURIDAD

Desmontaje para instalación

• El secador se suministra con la carcasa montada a presión, sin atornillar.

• Los 4 tornillos de fijación se suministran en la bolsa de plástico conjuntamente con los tacos y tirafondos.

• Retirar la carcasa verticalmente de la base de la máquina con la precaución de: – No dañar componentes internos. – No dañar la carcasa. Recomendamos apoyarla en una superficie plana y con la parte vista hacia arriba o encima de un paño. Montaje

• Efectuar el montaje por canalización posterior.

• Pasar el conducto eléctrico a través del agujero situado al lado de la regleta.

• Para la fijación del secador en la pared utilizar la plantilla suministrada.

• Efectuar 4 taladros de Ø 8 mm, con la precaución de limpiar los agujeros del polvo resultante.

• Atornillar firmemente la base en la pared, mediante un destornillador de punta plana de 6 -7 mm.

• Conectar el cable eléctrico a la regleta y atornillar firmemente.

El aparato debe ser manipulado sólo por un técnico autorizado. ATENCIÓN: Al desmontar la carcasa, partes activas del aparato quedan accesibles.

Se deben prever medios de desconexión de la red de alimentación, con una separación de contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser incorporados a la instalación fija. Durante el proceso de instalación deben ser consideradas las áreas de protección según Norma VD 0100. El aparato secamanos debe ser instalado únicamente sobre una superficie cerrada (pared, tabique o similar)

El secador de manos incorpora medios de ajuste manual que permiten la regulación de la distancia de detección de las manos. Este ajuste de la distancia de detección debe ser realizado únicamente por un técnico cualificado. El ajuste se llevará a cabo moviendo el cursor del potenciómetro lineal.

AJUSTE DISTANCIA DE DETECCIÓNwww.mediclinics.com

Para obtener un buen secado de las manos es aconsejable un buen aclarado de las mismas, eliminando los restos de jabón. Modelo pulsador Pulsar el botón de accionamiento. A continuación aproximar las manos a la salida de aire y frotarlas. Ir retirando paulatinamente las manos hasta una distancia aproximada de 10 - 15 cm. El secamanos actúa durante 40 segundos, tras los cuales se detendrá y estará en disposición para actuar de nuevo. Modelo automático Actúan por detección de las manos. Al aproximarse a unos 10-15 cm. de la salida de aire, el secamanos se pondrá en funcionamiento. A continuación frotar las manos, retirándolas paulatinamente hasta una distancia máxima de 15-20 cm.El secamanos se detendrá a los 2-3 segundos, una vez retiradas las manos. En caso de bloqueo del sensor por vandalismo este detendrá totalmente su funcionamiento. En modelos automáticos dejar una separación mínima con respecto a posibles repisas, mármoles o lavamanos de 40 cm. DESPIECE BÁSICO

Este aparato no está preparado para que lo utilicen personas con alguna discapacidad física, sensorial o mental o sin experiencia y/o conocimientos previos, ni niños, a no ser que con antelación hayan recibido instrucciones sobre su uso o lo hagan bajo la supervisión de un responsable de seguridad. CUANDO UN NIÑO UTILICE ESTE SECADOR DE MANOS, UNA PERSONA RESPONSABLE DEBE SUPERVISAR QUE REALIZA UN BUEN USO DEL MISMO Y ASEGURARSE DE QUE NO ESTÁ JUGANDO CON EL.

1. Desconectar la entrada de corriente al secador.

2. Desenroscar los 4 tornillos de fijación laterales mediante llave Allen suministrada.

3. Extraer la carcasa. (Ver desmontaje para instalación).

4. Con un cepillo de cerdas suaves sacar el polvo acumulado en la turbina.

5. Con el mismo cepillo limpiar el polvo acumulado en la rejilla.

6. Pasar el cepillo por los laterales entre soporte y pared.

7. Es recomendable sacar la máquina de la pared, desatornillando los cuatro tirafondos para

evitar posibles taponamientos (papeles, colillas, etc.)

8. En caso de haber desmontado la rejilla de salida de aire volverla a colocar en su posición de

9. Una vez finalizadas las operaciones de mantenimiento, atornillar la base en la pared (si es el

caso),volver a montar la carcasa, apretar los tornillos y conectar la corriente.

10. Poner en marcha la máquina sucesivamente, hasta que no salgan restos de polvo por la

Para la limpieza usar solo una gamuza humedecida con agua. No usar detergentes de ningún tipo, ni ácidos, lejias, abrasivos, salfumanes, etc. Precaución de no dañar ni forzar ningún componente.
