MANUALE UTENTE Optima M88APLUS Mediclinics

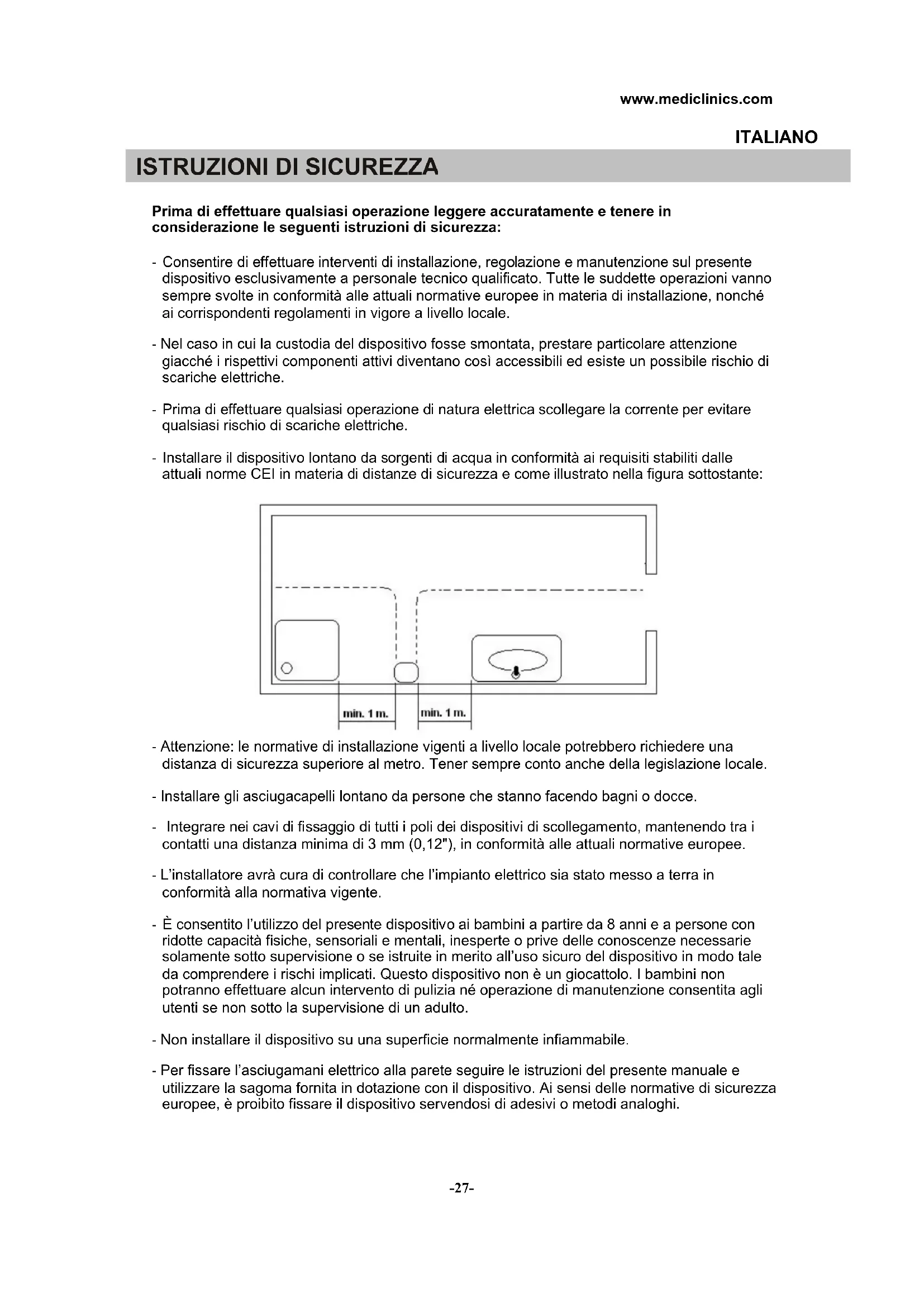

Prima di effettuare qualsiasi operazione leggere accuratamente e tenere in considerazione le seguenti istruzioni di sicurezza: - Consentire di effettuare interventi di installazione, regolazione e manutenzione sul presente dispositivo esclusivamente a personale tecnico qualificato. Tutte le suddette operazioni vanno sempre svolte in conformità alle attuali normative europee in materia di installazione, nonché ai corrispondenti regolamenti in vigore a livello locale. - Nel caso in cui la custodia del dispositivo fosse smontata, prestare particolare attenzione giacché i rispettivi componenti attivi diventano così accessibili ed esiste un possibile rischio di scariche elettriche. - Prima di effettuare qualsiasi operazione di natura elettrica scollegare la corrente per evitare qualsiasi rischio di scariche elettriche. - Installare il dispositivo lontano da sorgenti di acqua in conformità ai requisiti stabiliti dalle attuali norme CEI in materia di distanze di sicurezza e come illustrato nella figura sottostante: - Attenzione: le normative di installazione vigenti a livello locale potrebbero richiedere una distanza di sicurezza superiore al metro. Tener sempre conto anche della legislazione locale. - Installare gli asciugacapelli lontano da persone che stanno facendo bagni o docce. - Integrare nei cavi di fissaggio di tutti i poli dei dispositivi di scollegamento, mantenendo tra i contatti una distanza minima di 3 mm (0,12"), in conformità alle attuali normative europee. - L’installatore avrà cura di controllare che l’impianto elettrico sia stato messo a terra in conformità alla normativa vigente. - È consentito l’utilizzo del presente dispositivo ai bambini a partire da 8 anni e a persone con ridotte capacità fisiche, sensoriali e mentali, inesperte o prive delle conoscenze necessarie solamente sotto supervisione o se istruite in merito all’uso sicuro del dispositivo in modo tale da comprendere i rischi implicati. Questo dispositivo non è un giocattolo. I bambini non potranno effettuare alcun intervento di pulizia né operazione di manutenzione consentita agli utenti se non sotto la supervisione di un adulto. - Non installare il dispositivo su una superficie normalmente infiammabile. - Per fissare l’asciugamani elettrico alla parete seguire le istruzioni del presente manuale e utilizzare la sagoma fornita in dotazione con il dispositivo. Ai sensi delle normative di sicurezza europee, è proibito fissare il dispositivo servendosi di adesivi o metodi analoghi.

Smontaggio per l'installazione

• L'asciugamani viene fornito con la carcassa montata a pressione, non avvitata.

• Le 4 viti di fissaggio sono fornite nel sacchetto insieme ai cunei e ai tirafondi.

• Rimuovere la carcassa verticalmente dalla base della macchina avendo cura di: - Non danneggiare i componenti interni. - Non danneggiare la carcassa. Si raccomanda di appoggiarla su una superficie liscia e con la parte a vista verso l'alto, oppure su uno straccio. Montaggio

• Effettuare il montaggio mediante canalizzazione posteriore.

• Far passare il condotto elettrico attraverso il foro situato a fianco della morsettiera.

• Per fissare l'asciugamani al muro, usare la dima fornita.

• Trapanare 4 fori di Ø 8 mm, avendo cura di pulire dai fori la polvere che si viene a creare.

• Avvitare saldamente la base sul muro mediante un cacciavite a punta piatta da 6 -7 mm.

• Collegare il cavo elettrico alla morsettiera e avvitare saldamente.

L'apparecchio deve essere manovrato solo da un tecnico autorizzato. ATTENZIONE:Quando si smonta la carcassa, sono accessibili delle parti attive dell'apparecchio.

È necessario prevedere misure per lo scollegamento dalla rete di alimentazione, con una separazione di contatto di almeno 3 mm. in tutti i poli. Tali misure di scollegamento devono essere incorporate all’impianto fisso. Durante la procedura di installazione, è necessario considerare le aree di protezione come da Norma VDE 0100.

R - Resistenza M - Motore S - Sensore

R - Resistenza M - Motore T - Timer

L'asciugamani è provvisto di dispositivi di regolazione manuale che consentono di regolare la distanza di rilevamento delle mani. Tali regolazioni della distanza di rilevamento devono essere eseguite esclusivamente da personale tecnico qualificato. La regolazione può essere effettuata spostando il rispettivo cursore dei potenziometri lineari.

Per ottenere che l'apparecchio asciughi bene le mani, si consiglia di sciacquarle bene, eliminando i residui di sapone. Modelli a pulsante: Premere il tasto di avvio. Avvicinare poi le mani alla uscita dell'aria e strofinarle. Ritirare poco a poco le mani fino a una distanza approssimativa di 10 - 15 cm. L'asciugamani funziona per 40 secondi, dopo di che si arresta ed è nuovamente disponibile per essere azionato. Modelli automatici: Agiscono mediante rilevamento delle mani. Quando ci si avvicina a circa 10-15 cm. dalla uscita dell'aria, l'asciugamani si mette in funzione. Strofinare le mani, allontanandole poco a poco fino a una distanza massima di 15-20 cm. L'asciugamani si ferma dopo 2-3 secondi, da quando sono state tolte le mani. In caso di blocco del sensore a causa di atti vandalici, il funzionamento si arresterà del tutto.Nei modelli automatici, lasciare una separazione minima rispetto a eventuali mensole, marmi o lavandini di 40 cm. COMPONENTE

Il presente apparecchio non è stato concepito per essere utilizzato da persone (inclusi bambini) portatori di qualche handicap fisico, sensoriale o mentale, o che non abbiano alcuna esperienza e/o conoscenze previe, a meno che non abbiano ricevuto previamente istruzioni sul suo utilizzo o non siano supervisate da una persona responsabile della sicurezza. QUANDO UN BAMBINO UTILIZZA QUESTO ASCIUGAMANI ELETTRICO, VI DEVE SEMPRE ESSERE LA SUPERVISIONE DI UNA PERSONA RESPONSABILE, CHE GARANTISCA UN BUON USO DELL'APPARECCHIO ED IMPEDISCA IL SUO USO COME GIOCATTOLO.

Una precisa pulizia della macchina condurrà a un aumento della sua vita utile. Si raccomanda, almeno una volta all'anno, di estrarre la polvere accumulatasi all'interno della macchina.

1. Scollegare l'entrata di corrente all'asciugamani.

2. Svitare le 4 viti di fissaggio laterali mediante un cacciavite a stella.

3. Estrarre la carcassa. (Si veda lo smontaggio per l'installazione).

4. Con una spazzola a setole morbide, eliminare la polvere accumulatasi sulla turbina.

5. Con la stessa spazzola, eliminare la polvere accumulatasi sulla griglia.

6. Far passare la spazzola sui lati fra il supporto e la parete.

7.Si raccomanda di staccare la macchina dalla parete, svitando i 4 tirafondi, onde evitare eventuali otturazioni (carta, cicche, ecc.).

8. Nel caso in cui si sia smontata la griglia di uscita dell'aria, installarla di nuovo nella propria sede.

Accertarsi che non fuoriesca dal quadrato di posizione.

9. Dopo aver portato a termine le operazioni di manutenzione, avvitare la base al muro (se è

questo il caso), rimontare la carcassa, serrare le viti e ripristinare la corrente.

10. Avviare in seguito la macchina, fino a quando non escono più residui di polvere dal

bocchettone di uscita dell'aria, dopo la pulizia eseguita.

PULIZIA CARCASSE CROMATE E DORATE

Per la pulizia utilizzare solo una pelle di daino inumidita con acqua; non usare nessun tipo di detersivo né acidi, candeggina, abrasivi, prodotti a base di acido cloridrico, ecc. Fare attenzione a non danneggiare né forzare alcun componente.
