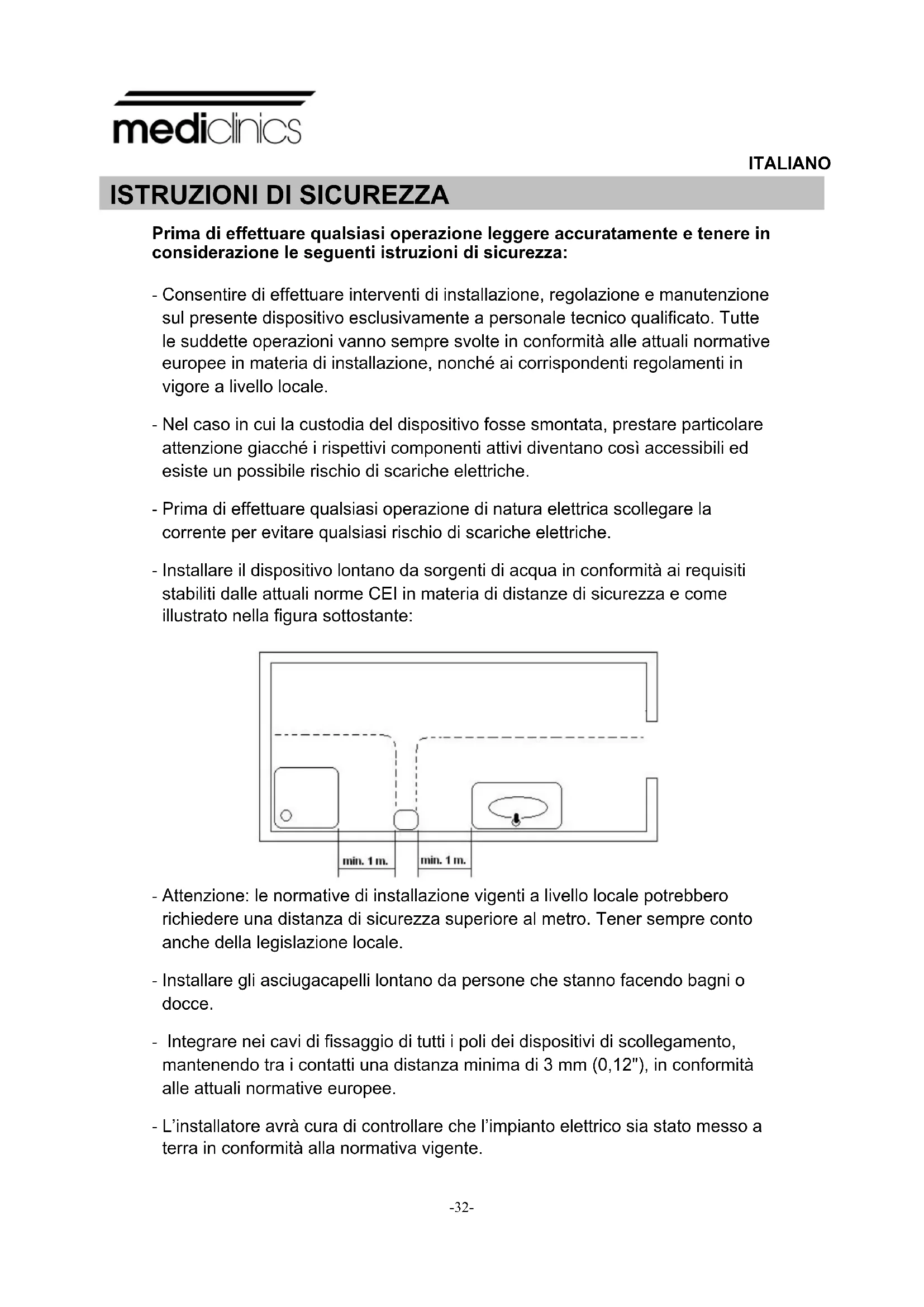

Prima di effettuare qualsiasi operazione leggere accuratamente e tenere in considerazione le seguenti istruzioni di sicurezza: - Consentire di effettuare interventi di installazione, regolazione e manutenzione sul presente dispositivo esclusivamente a personale tecnico qualificato. Tutte le suddette operazioni vanno sempre svolte in conformità alle attuali normative europee in materia di installazione, nonché ai corrispondenti regolamenti in vigore a livello locale. - Nel caso in cui la custodia del dispositivo fosse smontata, prestare particolare attenzione giacché i rispettivi componenti attivi diventano così accessibili ed esiste un possibile rischio di scariche elettriche. - Prima di effettuare qualsiasi operazione di natura elettrica scollegare la corrente per evitare qualsiasi rischio di scariche elettriche. - Installare il dispositivo lontano da sorgenti di acqua in conformità ai requisiti stabiliti dalle attuali norme CEI in materia di distanze di sicurezza e come illustrato nella figura sottostante: - Attenzione: le normative di installazione vigenti a livello locale potrebbero richiedere una distanza di sicurezza superiore al metro. Tener sempre conto anche della legislazione locale. - Installare gli asciugacapelli lontano da persone che stanno facendo bagni o docce. - Integrare nei cavi di fissaggio di tutti i poli dei dispositivi di scollegamento, mantenendo tra i contatti una distanza minima di 3 mm (0,12"), in conformità alle attuali normative europee. - L’installatore avrà cura di controllare che l’impianto elettrico sia stato messo a terra in conformità alla normativa vigente.

- È consentito l’utilizzo del presente dispositivo ai bambini a partire da 8 anni e a persone con ridotte capacità fisiche, sensoriali e mentali, inesperte o prive delle conoscenze necessarie solamente sotto supervisione o se istruite in merito all’uso sicuro del dispositivo in modo tale da comprendere i rischi implicati. Questo dispositivo non è un giocattolo. I bambini non potranno effettuare alcun intervento di pulizia né operazione di manutenzione consentita agli utenti se non sotto la supervisione di un adulto. - Non installare il dispositivo su una superficie normalmente infiammabile. - Per fissare l’asciugamani elettrico alla parete seguire le istruzioni del presente manuale e utilizzare la sagoma fornita in dotazione con il dispositivo. Ai sensi delle normative di sicurezza europee, è proibito fissare il dispositivo servendosi di adesivi o metodi analoghi.

Estrazione della carcassa

• L'asciugamani è fornito con la carcassa o rivestimento metallico attaccata alla base, ma non avvitata.

• È necessario estrarre la carcassa, tenendo presente l'orlo superiore fissato sulla base

• È necessario rimuovere tale carcassa obliquamente, fino ad estrarre del tutto l'orlo superiore, avendo cura di: - Non danneggiare i componenti interni. - Non danneggiare la superficie della carcassa. Si suggerisce di appoggiarla su una superficie liscia con la parte a vista verso l'alto oppure su uno straccio.

INSTALLAZIONE-34- Montaggio Il montaggio deve essere predisposto, di preferenza, mediante canalizzazione posteriore.

• Trapanare dei fori di 8 mm. nel muro, utilizzando la dima fornita. Pulire dai fori la polvere che si crea e inserire i cunei.

• Far passare i cavi di alimentazione che provengono dalla parete attraverso il foro di 22 mm situato sotto la morsettiera di collegamento dell'apparecchio.

• Avvitare saldamente la base dell'apparecchio al muro, accertandosi che i 4 silent-blok siano posizionati correttamente.

• Infilare i cavi di alimentazione all'interno dell'abitacolo che contiene la morsettiera, facendoli passare attraverso il foro di accesso.

• Per accedere alla morsettiera, bisogna aprire il coperchio di protezione facendo leva contro il fermaglio di chiusura.

• Una volta effettuato il collegamento elettrico, richiudere il coperchio di protezione.

• Collocare con cura la carcassa sulla base dell'apparecchio. A tale scopo, posizionarla dall'alto verso il basso con una certa inclinazione, in modo tale che l'orlo della parte superiore della carcassa entri nella sede superiore della base.

• Mettere le viti inferiori di sicurezza, serrandole con la chiave apposita fornita.

È necessario prevedere misure per lo scollegamento dalla rete di alimentazione, con una separazione di contatto di almeno 3 mm. in tutti i poli. Tali misure di scollegamento devono essere incorporate all’impianto fisso. Durante la procedura di installazione, è necessario considerare le aree di protezione come da Norma VDE 0100. L'apparecchio asciugamani va installato esclusivamente su una superficie chiusa (parete, tramezzo o simili)www.mediclinics.com

Carcassa in acciaio laccata bianco 1 RC82010 Carcassa in acciaio inox con rifinitura satinata 1 RC82020 Carcassa in acciaio inox con rifinitura brillante 1 RC82030 Turbina 2 RC82777 Motore 3 RC82748 Resistenza 4 RC82760 RC82710 Piastra elettronica 5 RC82600 RC82610 Schermo e telaio del sensore a infrarossi 6 RC82601 Scheda elettronica 7 RC82602 Spazzole 8 RC95750-AMT SCHEMA ELETTRICO

Per ottenere che l'apparecchio asciughi bene le mani, si consiglia di sciacquarle bene, eliminando i residui di sapone. Poi, quando l'asciugamani è in funzione, avvicinare le mani a una distanza di circa 6-7 cm. dall'uscita dell'aria e strofinarle. L'azionamento dell'asciugamani è automatico, ad avvicinamento delle mani alla zona di uscita dell'aria.Il rilevamento delle mani e la successiva accensione dell'apparecchio si basa sull'emissione/riflesso/ricezione di un fascio di infrarossi provenienti dai sensori posti vicino alla zona di uscita dell'aria. La distanza di rilevamento è di circa 12-15 cm.Quando si tolgono le mani, l'apparecchio si ferma dopo 2-3 secondi. Il presente apparecchio non è stato concepito per essere utilizzato da persone (inclusi bambini) portatori di qualche handicap fisico, sensoriale o mentale, o che non abbiano alcuna esperienza e/o conoscenze previe, a meno che non abbiano ricevuto previamente istruzioni sul suo utilizzo o non siano supervisate da una persona responsabile della sicurezza. QUANDO UN BAMBINO UTILIZZA QUESTO ASCIUGAMANI ELETTRICO, VI DEVE SEMPRE ESSERE LA SUPERVISIONE DI UNA PERSONA RESPONSABILE, CHE GARANTISCA UN BUON USO DELL'APPARECCHIO ED IMPEDISCA IL SUO USO COME GIOCATTOLO.

Una pulizia precisa della macchina ne prolungherà la vita utile. Si raccomanda di eseguire il procedimento di pulizia almeno una volta all'anno.

• Scollegare l'entrata di corrente all'asciugamani.

• Estrarre le 2 viti inferiori di fissaggio della carcassa con l'ausilio della chiave apposita.

• Estrarre la carcassa (si veda il paragrafo "Estrazione della carcassa") e appoggiarla con cautela su uno straccio, evitando di provocare rigature o graffi.

• Pulire dalla polvere la superficie e i componenti della piastra madre del circuito elettronico. A tal fine, usare una spazzola a setole morbide.

• Con la stessa spazzola pulire la superficie del motore, il bocchettone di entrata dell'elica, l'uscita dell'aria e la griglia di entrata dell'aria.

• Con un panno morbido, pulire la superficie dello schermo di chiusura del sensori a infrarossi.

• Aprire l'elica, estraendo la vite di sicurezza e piegando i fermagli di chiusura; pulire poi dalla polvere la turbina e l'elemento riscaldante. Richiudere l'elica, mettendo di nuovo i fermagli di chiusura e avvitando la vite di sicurezza.

• Eliminare la polvere sul perimetro della base, soprattutto sulla frangia superiore.

• Montare la carcassa, collocare le viti inferiori e collegare nuovamente.

• Avviare la macchina ripetutamente, al fine di espellere i residui di polvere, dopo il procedimento di pulizia.

PULIZIA CARCASSE CROMATE E DORATE

Per la pulizia utilizzare solo una pelle di daino inumidita con acqua; non usare nessun tipo di detersivo né acidi, candeggina, abrasivi, prodotti a base di acido cloridrico, ecc. Fare attenzione a non danneggiare né forzare alcun componente.
