BEDIENUNGSANLEITUNG M02AC Mediflow Mediclinics

MANUEL D’INSTALLATION ET D’UTILISATION

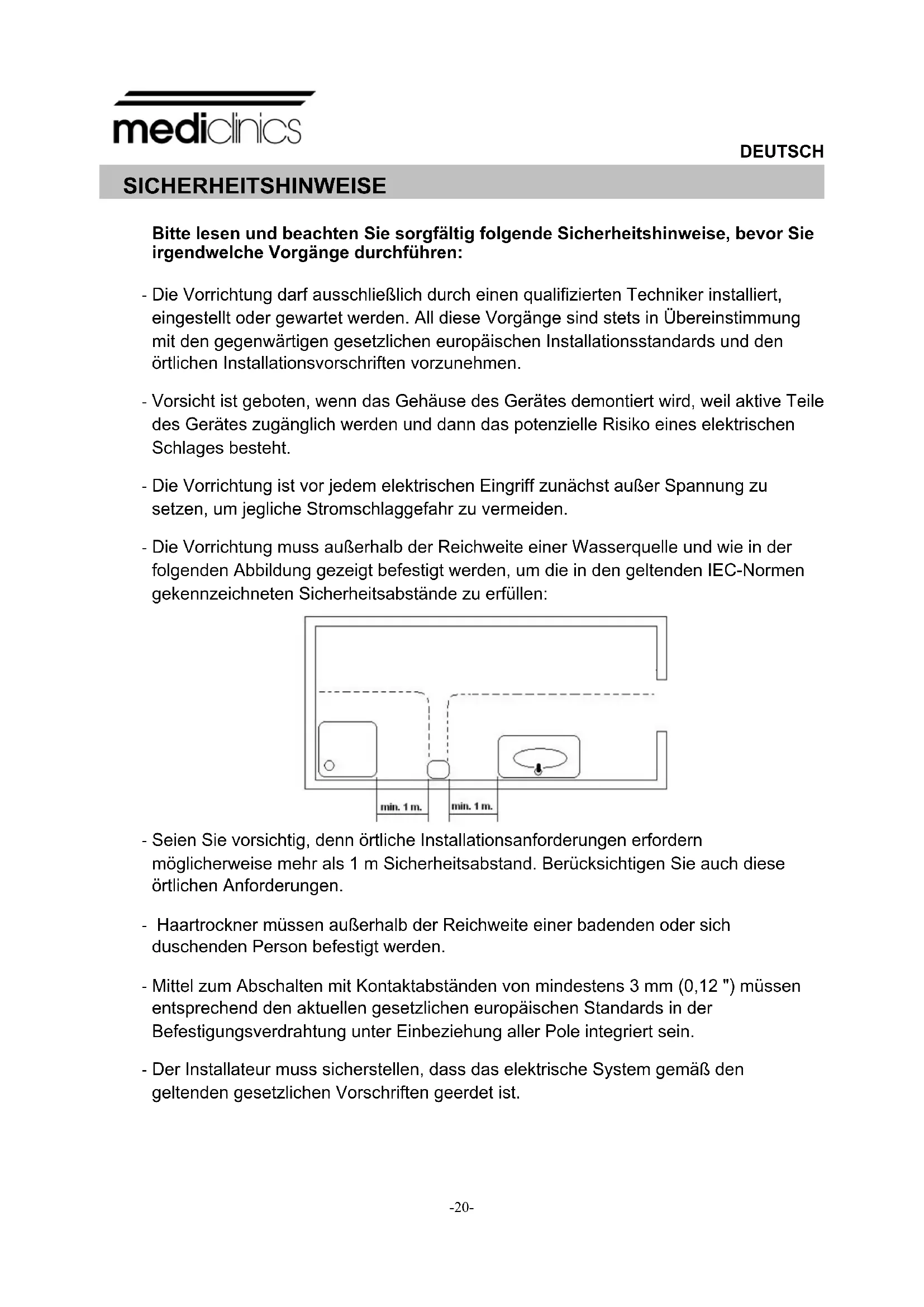

Bitte lesen und beachten Sie sorgfältig folgende Sicherheitshinweise, bevor Sie irgendwelche Vorgänge durchführen: - Die Vorrichtung darf ausschließlich durch einen qualifizierten Techniker installiert, eingestellt oder gewartet werden. All diese Vorgänge sind stets in Übereinstimmung mit den gegenwärtigen gesetzlichen europäischen Installationsstandards und den örtlichen Installationsvorschriften vorzunehmen. - Vorsicht ist geboten, wenn das Gehäuse des Gerätes demontiert wird, weil aktive Teile des Gerätes zugänglich werden und dann das potenzielle Risiko eines elektrischen Schlages besteht. - Die Vorrichtung ist vor jedem elektrischen Eingriff zunächst außer Spannung zu setzen, um jegliche Stromschlaggefahr zu vermeiden. - Die Vorrichtung muss außerhalb der Reichweite einer Wasserquelle und wie in der folgenden Abbildung gezeigt befestigt werden, um die in den geltenden IEC-Normen gekennzeichneten Sicherheitsabstände zu erfüllen:

- Seien Sie vorsichtig, denn örtliche Installationsanforderungen erfordern möglicherweise mehr als 1 m Sicherheitsabstand. Berücksichtigen Sie auch diese örtlichen Anforderungen. - Haartrockner müssen außerhalb der Reichweite einer badenden oder sich duschenden Person befestigt werden. - Mittel zum Abschalten mit Kontaktabständen von mindestens 3 mm (0,12 ") müssen entsprechend den aktuellen gesetzlichen europäischen Standards in der Befestigungsverdrahtung unter Einbeziehung aller Pole integriert sein. - Der Installateur muss sicherstellen, dass das elektrische System gemäß den geltenden gesetzlichen Vorschriften geerdet ist.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.“ - Die Vorrichtung darf nicht auf einer normal entflammbaren Oberfläche installiert werden. - Zur Befestigung des Händetrockners an der Wand folgen Sie bitte den Anweisungen in diesem Handbuch und verwenden Sie die mitgelieferte Schablone. Die Befestigung des Geräts mit Klebstoffen oder ähnlichen Methoden verstößt gegen die europäischen Sicherheitsstandards.

Herausnehmen des Gehäuses

• Der Händetrockner wird mit einem Gehäuse bzw. einer Verkleidung aus Metall geliefert, die unmontiert auf der Gerätebasis aufliegt.

• Vor der Installation des Gerätes das Gehäuse abnehmen. Dabei ist auf die oberen Stifte des Gerätes zu achten, die in der Gerätebasis liegen. Das Gehäuse ist schrägnach oben zu heben, bis die oberen Stifte aus ihrer Verankerung kommen.

• Gehen sie sorgfältig vor, so vermeiden sie: - Schäden an den Innenkomponenten. - Schäden an der Oberfläche vom Gehäuse. Es wird empfohlen, das Gehäuse mit der Vorderfläche auf eine saubere Oberfläche oder auf ein Tuch zu legen.

MONTAGE-22- Montage Die Kabel für den Elektroanschluss müssen unter Putz hinter dem Gerät verlegt sein (Unterputzanschluß).

• Unter Verwendung der mitgelieferten Bohrschablone vier Löcher mit Durchmesser 8 mm in die Wand bohren. Staubreste aus den Bohrlöchern entfernen und die Dübel einsetzen, so dass sie mit der Wand bündig sind.

• Die Gummiunterlegscheiben (Dämpfungen) in die entsprechenden Aufnahmepunkte an der Rückseite vom Unterbau des Händetrockners einlegen und bei der Wandmontage auf den korrekten Sitz achten.

• Den Stromanschluss von der Wand durch die ø22 mm Öffnung unter der Klemmleiste des Gerätes führen.

• Den Unterbau des Gerätes fest mit der Wand verschrauben.

• Die Stromkabel in das Innere des Gerätes einführen, in dem sich die Klemmleiste befindet. Die Kabel sind durch die dafür vorgesehene Eingangsöffnung zu führen.

• Um Zugang zur Klemmleiste zu erhalten, ist der Schutzdeckel der Unterbringung abzunehmen. Dazu mit einem flachen Gegenstand gegen den Verschlussclip des Deckels drücken.

• Nachdem der Stromanschluss hergestellt ist, den Schutzdeckel wieder anbringen und darauf achten, dass der Verschlussclip sicher sitzt und der Deckel nicht wieder aufgehen kann.

• Das Gehäuse vorsichtig auf den Unterbau legen; dazu das Gehäuse leicht schräg von oben nach unten anlegen, bis die Stifte oben an der Gehäuserückseite in den jeweiligen Verankerungspunkt an der Oberseite des Kunststoffunterbaus zu liegen kommen.

• Unten die Sicherheitsschrauben anbringen. Dazu den mitgelieferten Spezialschraubendreher verwenden.

Die feste Installation muß von dem Anschlussgerät Abschaltungmittel einfügen, die mindestens 3 mm von allen den Polen entfernt sind. Bei der Installation sind die Schutzzonen gemäß VDE 0100 zu berücksichtigen. Der Händetrockner darf ausschließlich auf einer geschlossenen Oberfläche installiert werden (Mauer, Leichtbauwand oder ähnliches).www.mediclinics.com

Stahlgehäuse, weiß pulverbeschichtet 1 RC82010 Edelstahlgehäuse seidenmatt gebürstet 1 RC82020 Edelstahlgehäuse hochglanzpoliert 1 RC82030 Turbine 2 RC82777 Motor 3 RC82748 Heizelement 4 RC82760 RC82710 Schaltplatte 5 RC82600 RC82610 Aufnahme IR- Sensoren 6 RC82601 Hauptschaltplatte 7 RC82602 Kohlebürste 8 RC95750-AMT ELEKTROSCHEMA

Um optimales Trocknen zu erreichen, sollten vor Benutzung des Geräts eventuelle Seifenreste gut mit Wasser abgewaschen werden. Nach Einschalten des Geräts empfiehlt es sich, die Hände in einem Abstand von 6-7 cm unter den Luftausgang zu halten und dabei gegeneinander zu reiben.Der Händetrockner wird automatisch durch Annähern der Hände an den Luftauslass in Betrieb gesetzt. Das Erkennen der Präsenz von Händen und das Einschalten basiert auf dem Prinzip Senden/Reflexion/Empfang von Infrarot-Sensoren, die in der Nähe des Luftauslasses positioniert sind. Der Erkennungsabstand beträgt ca. 12-15 cm. Das Gerät schaltet sich 2-3 Sekunden nach Entfernen der Hände selbstständig aus. Der Händetrockner ist nicht für Personen (einschließlich Kinder) geeignet, die eine Körper- Sinnes- oder geistige Behinderung aufweisen bzw. keine Erfahrung und/oder Kenntnisse mit derartigen Geräten haben, es sei denn, sie sind vorher über den Gebrauch unterwiesen worden oder sie benutzen den Händetrockner unter Aufsicht einer verantwortlichen Person! SOLLTE EIN KIND DIESEN HÄNDETROCKNER BENUTZEN, SO HAT EINE

VERANTWORTLICHE PERSON DEN KORREKTEN GEBRAUCH ZU

BEAUFSICHTIGEN UND ZU GEWÄHRLEISTEN, DASS DAS KIND NICHT MIT DEM GERÄT SPIELT!

Eine regelmäßige Reinigung verlängert die Lebensdauer des Gerätes. Deshalb empfiehlt sich in diesen Fällen mindestens alle sechs Monate eine Reinigung.

GEBRAUCHSANWEISUNGEN

• Den Händetrockner vom Stromnetz nehmen.

• Mithilfe des Spezialschraubendrehers die 2 unteren Befestigungsschrauben vom Gehäuse herausschrauben.

• Das Gehäuse abnehmen (siehe Abschnitt "Herausnehmen des Gehäuses") und vorsichtig auf ein Tuch legen, um Verkratzungen und sonstige Beschädigungen zu vermeiden.

• Die Oberfläche und Komponenten der Hauptschaltplatte des Schaltkreises von Staub befreien. Dazu eine Bürste mit weichen Borsten verwenden.

• Die selbe Bürste auch zum Reinigen der Motoroberfläche, des Lufteingangs des Spiralgehäuses, des Luftausgangs-und des Lufteingangsgitters benutzen.

• Die Oberflächen der IR-Sensoren mit einem weichen Tuch reinigen.

• Ventilatorgehäuse abnehmen. Dazu die Sicherheitsschraube entfernen und auf die Befestigungsclips drücken. Staub vom Ventilatorrad und Heizelement entfernen. Ventilatorgehäuse durch Einrasten der Befestigungsclips wieder anbringen und Sicherheitsschraube eindrehen.

• Die gesamte Unterbauoberfläche von Staub befreien, besonders an der Oberseite.

• Das Gehäuse montieren, die unteren Schrauben befestigen und die Stromzufuhr wieder herstellen.

• Das Gerät mehrmals in Betrieb nehmen, um alle Staubreste zu entfernen, die bei der Reinigung nicht entfernt werden konnten. Bei dem Vorgang dürfen die Komponenten nicht gewaltsam behandelt werden und es ist darauf zu achten, dass sie nicht beschädigt werden. Alle Reinigungsarbeiten am Gerät dürfen ausschließlich von qualifizierten Technikern durchgeführt werden.

GEBRAUCHSANWEISUNGEN-26-
