MANUAL DE USUARIO M02AC Mediflow Mediclinics

MANUAL DE INSTALACIÓN Y UTILIZACIÓN

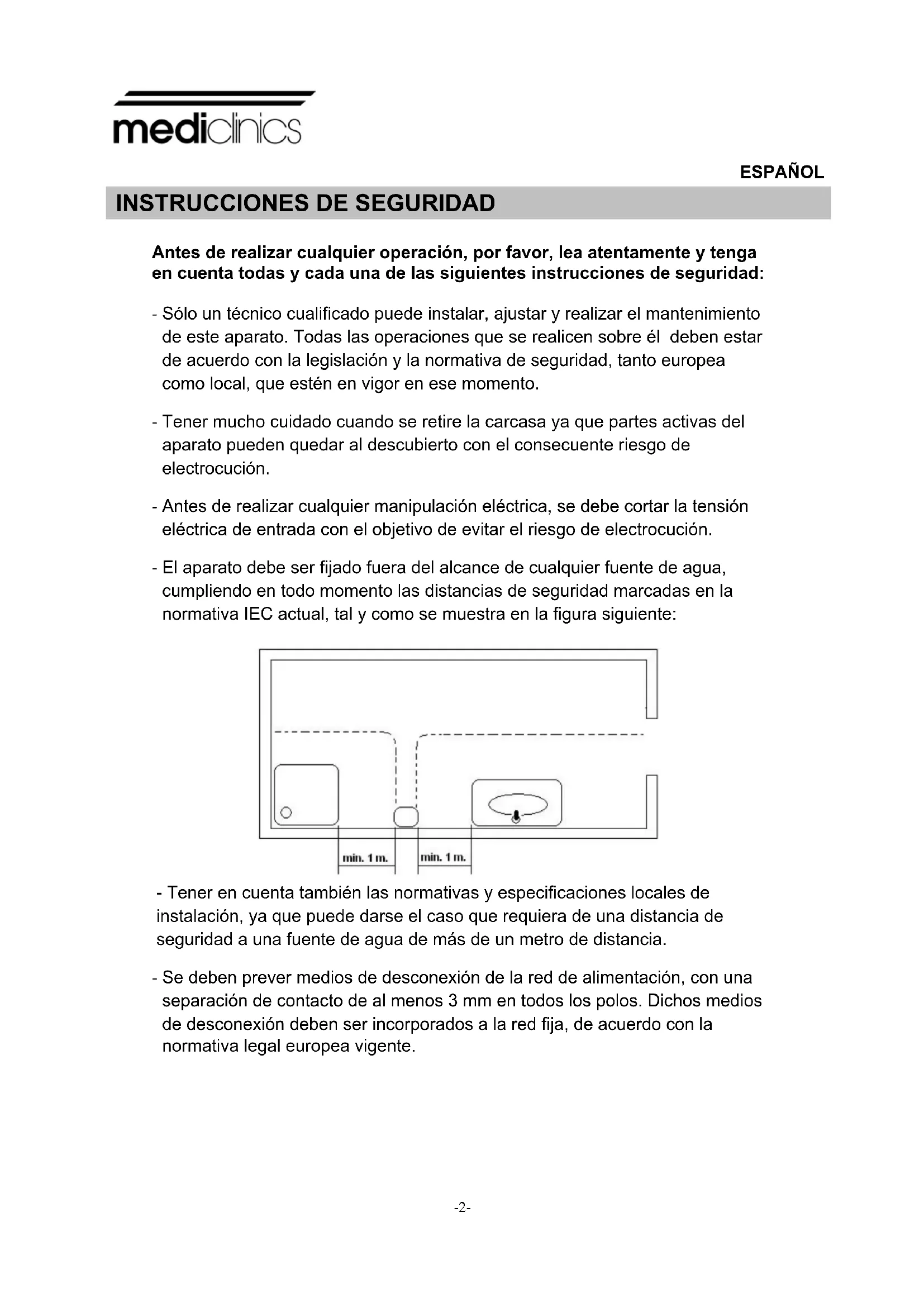

Antes de realizar cualquier operación, por favor, lea atentamente y tenga en cuenta todas y cada una de las siguientes instrucciones de seguridad: - Sólo un técnico cualificado puede instalar, ajustar y realizar el mantenimiento de este aparato. Todas las operaciones que se realicen sobre él deben estar de acuerdo con la legislación y la normativa de seguridad, tanto europea como local, que estén en vigor en ese momento. - Tener mucho cuidado cuando se retire la carcasa ya que partes activas del aparato pueden quedar al descubierto con el consecuente riesgo de electrocución. - Antes de realizar cualquier manipulación eléctrica, se debe cortar la tensión eléctrica de entrada con el objetivo de evitar el riesgo de electrocución. - El aparato debe ser fijado fuera del alcance de cualquier fuente de agua, cumpliendo en todo momento las distancias de seguridad marcadas en la normativa IEC actual, tal y como se muestra en la figura siguiente: - Tener en cuenta también las normativas y especificaciones locales de instalación, ya que puede darse el caso que requiera de una distancia de seguridad a una fuente de agua de más de un metro de distancia. - Se deben prever medios de desconexión de la red de alimentación, con una separación de contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser incorporados a la red fija, de acuerdo con la normativa legal europea vigente.

INSTRUCCIONES DE SEGURIDAD

- Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión. - El aparato no debe ser instalado en una superficie inflamable. - Para fijar el secador a la pared deben seguirse las instrucciones de este manual y usar la plantilla de montaje que también se suministra con el aparato. Fijar la máquina a la pared con adhesivos o métodos similares está totalmente prohibido por las normas de seguridad europeas.

Extracción de la carcasa

• El secamanos se suministra con la carcasa acoplada a la base, sin atornillar.

• Debe extraerse la carcasa, teniendo en cuenta la pestaña de la carcasa que va fijada a la base.

• Debe retirarse dicha carcasa de forma inclinada hasta extraer completamente la pestaña superior, con precaución de: - No dañar los componentes interiores. - No dañar la superficie de la carcasa. Se sugiere depositarla en una superficie plana con la parte vista hacia arriba o encima de un paño.

INSTALACIÓN-4- Montaje El montaje debe prepararse, preferentemente, para canalización posterior.

• Realizar los taladros de 8 • mm en la pared, utilizando la plantilla suministrada. Limpiar los agujeros del polvo resultante e insertar los tacos.

• Pasar los cables de alimentación procedentes de la pared a través del agujero de 22 mm. situado bajo la regleta de conexión del aparato.

• Atornillar con firmeza la base del aparato a la pared asegurando que los 4 silent-bloks estén correctamente alojados.

• Introducir los cables de alimentación en el interior del habitáculo que contiene la regleta pasando estos a través del agujero de acceso.

• Para acceder a la regleta debe abrirse la tapa de protección haciendo palanca contra el clip de cierre.

• Una vez realizada la conexión eléctrica, volver a cerrar la tapa de protección.

• Colocar cuidadosamente la carcasa en la base del aparato. Para ello, posicionarla de arriba abajo y con una cierta inclinación, de manera que la pestaña de la parte superior de la carcasa entre en el alojamiento superior de la base.

• Colocar los tornillos inferiores de seguridad, apretándolos con la llave especial suministrada.

Se deben prever medios de desconexión de la red de alimentación, con una separación de contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser incorporados a la instalación fija. Durante el proceso de instalación deben ser consideradas las áreas de protección según Norma VDE 0100. El aparato secamanos debe ser instalado únicamente sobre una superficie cerrada (pared, tabique o similar)www.mediclinics.com

DIAGRAMA DE CONEXIÓN

Para conseguir un secado óptimo de las manos, es aconsejable realizar previamente un buen aclarado de las mismas, eliminando los restos de jabón. A continuación, una vez esté el secador en funcionamiento, acercar las manos a una distancia aproximanda de 6-7 cm. de la salida del aire y frotar ambas manos.El accionamiento del secamanos es automático, por aproximación de las manos a la zona de salida del aire. La detección de las manos y porterior encendido del aparato se basa en la emisión/reflexión/recepción de un haz de luz IR procedentes de los sensores situados cerca de la zona de salida del aire. La distancia de detección es de aproximadamente 12-15 cm. Al retirar las manos, el aparato se detiene a los 2-3 segundos. Este aparato no está preparado para que lo utilicen personas (incluidos niños) con alguna discapacidad física, sensorial o mental o sin experiencia y/o conocimientos previos, a no ser que con antelación hayan recibido instrucciones sobre su uso o lo hagan bajo la supervisión de un responsable de seguridad. CUANDO UN NIÑO UTILICE ESTE SECADOR DE MANOS, UNA PERSONA RESPONSABLE DEBE SUPERVISAR QUE REALIZA UN BUEN USO DEL MISMO Y ASEGURARSE DE QUE NO ESTÁ JUGANDO CON EL.

Una adecuada límpieza de la máquina reportar un aumento de su vida útil. Se recomienda que el proceso de limpieza se realice al menos una vez al año.

• Desconectar la entrada de corriente al secador.

• Extraer los 2 tornillos inferiores de sujección de la carcasa con ayuda de la llave especial.

• Extraer la carcasa (ver apartado "Extracción de la carcasa") y depositarla cuidadosamente encima de un paño evitando rasguños y rayaduras.

• Limpiar el polvo de la superficie y de los componenetes de la placa madre del cirucuito electrónico. Para ello, utilizar un cepillo de cerdas suaves.

• Usar el mismo cepillo para limpiar la superficie del motor, la boca de entrada de la voluta, la salida de aire y la rejilla de entrada de aire.

• Con un paño suave, limpiar la superficie de la pantalla de cierre de los sensores IR.

• Abrir la voluta extrayendo el tornillo de seguridad y doblando los clips de cierre. Limpiar de polvo la turbina y el elemento calefactor. Volver a cerrar la voluta entrando nuevamente los clips de cierre y atornillando el tornillo de seguridad.

• Limpiar de polvo el perímetro de la base, especialmente la franja superior.

• Montar la carcasa, colocar los tornillos inferiores y conectar nuevamente.

• Poner en marcha la máquina repetidas veces con el fin de expulsar restos de polvo tras el proceso de limpieza.

LIMPIEZA CARCASAS CROMADAS Y DORADAS

Para la limpieza usar solo una gamuza humedecida con agua. No usar detergentes de ningún tipo, ni ácidos, lejias, abrasivos, salfumanes, etc. Precaución de no dañar ni forzar ningún componente.

COMPONENTES BÁSICOS-30-
