ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ M14ACS Dualflow Plus Mediclinics

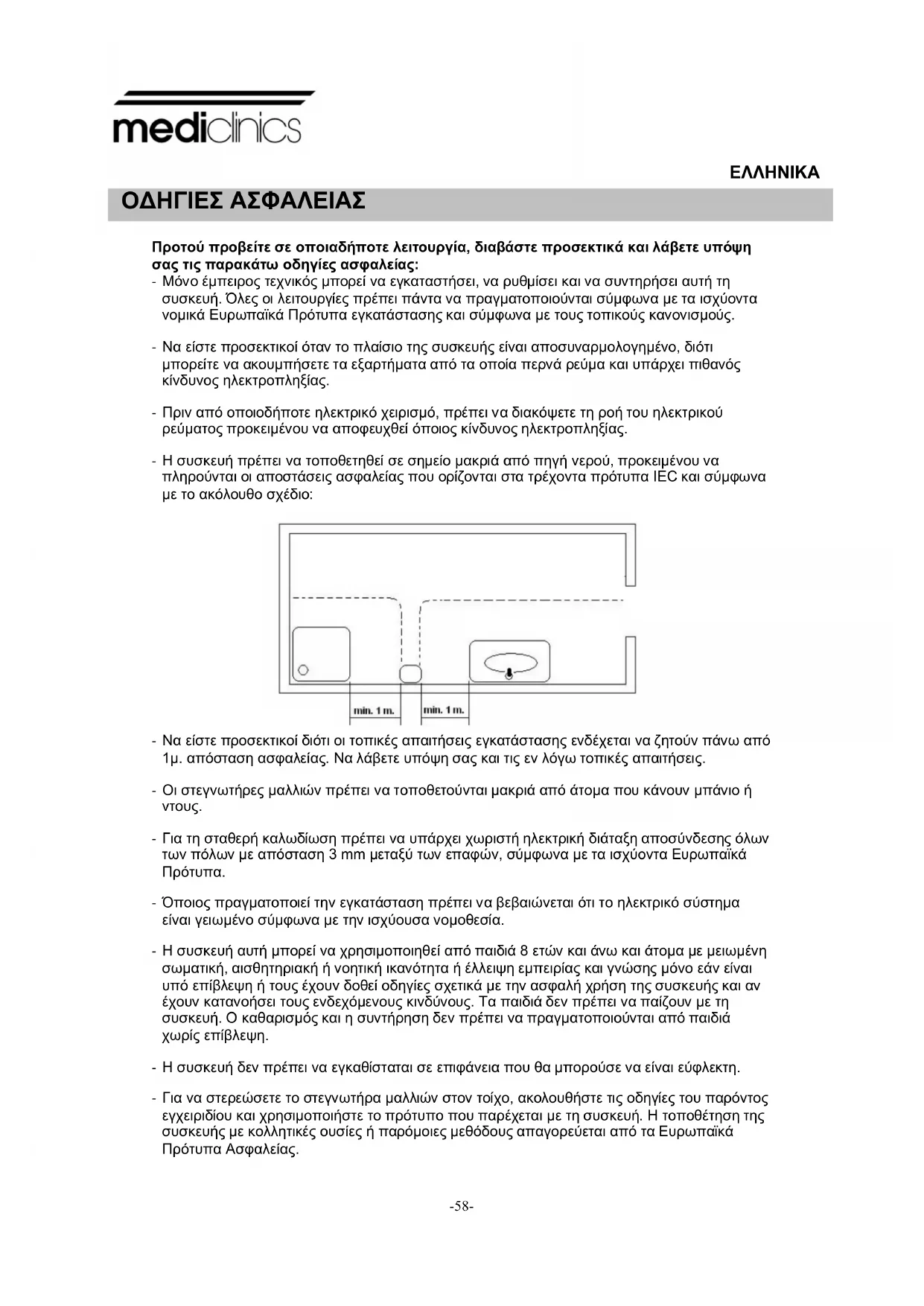

Προτού προβείτε σε οποιαδήποτε λειτουργία, διαβάστε προσεκτικά και λάβετε υπόψη σας τις παρακάτω οδηγίες ασφαλείας: - Μόνο έμπειρος τεχνικός μπορεί να εγκαταστήσει, να ρυθμίσει και να συντηρήσει αυτή τη συσκευή. Όλες οι λειτουργίες πρέπει πάντα να πραγματοποιούνται σύμφωνα με τα ισχύοντα νομικά Ευρωπαϊκά Πρότυπα εγκατάστασης και σύμφωνα με τους τοπικούς κανονισμούς. - Να είστε προσεκτικοί όταν το πλαίσιο της συσκευής είναι αποσυναρμολογημένο, διότι μπορείτε να ακουμπήσετε τα εξαρτήματα από τα οποία περνά ρεύμα και υπάρχει πιθανός κίνδυνος ηλεκτροπληξίας. - Πριν από οποιοδήποτε ηλεκτρικό χειρισμό, πρέπει να διακόψετε τη ροή του ηλεκτρικού ρεύματος προκειμένου να αποφευχθεί όποιος κίνδυνος ηλεκτροπληξίας. - Η συσκευή πρέπει να τοποθετηθεί σε σημείο μακριά από πηγή νερού, προκειμένου να πληρούνται οι αποστάσεις ασφαλείας που ορίζονται στα τρέχοντα πρότυπα IEC και σύμφωνα με το ακόλουθο σχέδιο: - Να είστε προσεκτικοί διότι οι τοπικές απαιτήσεις εγκατάστασης ενδέχεται να ζητούν πάνω από 1μ. απόσταση ασφαλείας. Να λάβετε υπόψη σας και τις εν λόγω τοπικές απαιτήσεις. - Οι στεγνωτήρες μαλλιών πρέπει να τοποθετούνται μακριά από άτομα που κάνουν μπάνιο ή

- Για τη σταθερή καλωδίωση πρέπει να υπάρχει χωριστή ηλεκτρική διάταξη αποσύνδεσης όλων των πόλων με απόσταση 3 mm μεταξύ των επαφών, σύμφωνα με τα ισχύοντα Ευρωπαϊκά

- Όποιος πραγματοποιεί την εγκατάσταση πρέπει να βεβαιώνεται ότι το ηλεκτρικό σύστημα είναι γειωμένο σύμφωνα με την ισχύουσα νομοθεσία. - Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά 8 ετών και άνω και άτομα με μειωμένη σωματική, αισθητηριακή ή νοητική ικανότητα ή έλλειψη εμπειρίας και γνώσης μόνο εάν είναι υπό επίβλεψη ή τους έχουν δοθεί οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και αν έχουν κατανοήσει τους ενδεχόμενους κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη. - Η συσκευή δεν πρέπει να εγκαθίσταται σε επιφάνεια που θα μπορούσε να είναι εύφλεκτη. - Για να στερεώσετε το στεγνωτήρα μαλλιών στον τοίχο, ακολουθήστε τις οδηγίες του παρόντος εγχειριδίου και χρησιμοποιήστε το πρότυπο που παρέχεται με τη συσκευή. Η τοποθέτηση της συσκευής με κολλητικές ουσίες ή παρόμοιες μεθόδους απαγορεύεται από τα Ευρωπαϊκά Πρότυπα Ασφαλείας.

Οι στεγνωτήρες χεριών της γκάμας ‘Dualflow Plus’ διαθέτουν τα παρακάτω τεχνικά χαρακτηριστικά:

Αυτόματη λειτουργία. Η ανίχνευση των χεριών βασίζεται στη χρήση αισθητήρων κίνησης με υπέρυθρη ακτινοβολία. Δύο ζεύγη αισθητήρων εκπέμπουν μια ακτίνα συνεχούς ροής. Η εισαγωγή των χεριών προκαλεί τη διακοπή της ακτίνας και ενεργοποιεί τον μηχανισμό του στεγνωτήρα.

• Η ταχύτητα του αέρα που δημιουργείται από το στεγνωτήρα χεριών μπορεί να ρυθμιστεί, για να επιτευχθεί η βέλτιστη ισορροπία μεταξύ της ισχύος στεγνώματος και των επιπέδων θορύβου.

• Διαθέσιμοι τύποι φινιρίσματος: - Λευκό (M14A) - Σατινέ (M14ACS)

• Διαστάσεις: 656 mm (Υ) x 320 mm (Π) x 226 mm (Β).

• Στερέωση: Επιφάνεια.

Το καλώδιο στερέωσης πρέπει να διαθέτει σύστημα αποσύνδεσης με διαχωρισμό επαφών τουλάχιστον 3 mm (0,12").

Εικόνα 1 Τα χέρια πρέπει να τοποθετηθούν μέσα στο στεγνωτήρα. Τότε ο στεγνωτήρας χεριών τίθεται αυτόματα σε λειτουργία. Μετακινήστε τα χέρια σας κάθετα (όπως φαίνεται στην Εικ

1) για να τα στεγνώσετε εντελώς.

Η πράσινη λυχνία Led (σε κατάσταση αναμονής) στο επάνω μέρος γίνεται πορτοκαλί όταν ο στεγνωτήρας χρησιμοποιείται. Η μέγιστη διάρκεια λειτουργίας είναι T = 30 δευτ. Ο χρόνος

στεγνώματος είναι μικρότερος (Td ≈ 8 -12 δευτ.).

απομακρύνετε τα χέρια σας, ο στεγνωτήρας απενεργοποιείται αυτόματα.

πάνω και από άτομα με μειωμένες σωματικές, αισθητήριες ή νοητικές ικανότητες ή χωρίς εμπειρία ή γνώσεις, με την προϋπόθεση ότι βρίσκονται υπό επίβλεψη ή ότι τους έχουν δοθεί οδηγίες για την ασφαλή χρήση της συσκευής και ότι κατανοούν τους σχετικούς κινδύνους. Τα παιδιά δεν πρέπει

να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από το χρήστη δεν πρέπει να γίνεται από

Η οικογένεια στεγνωτήρων χεριών ‘Dualflow Plus’ διαθέτει τα παρακάτω τεχνικά χαρακτηριστικά.

• Αυτόματη λειτουργία. Ο κύκλος στεγνώματος αρχίζει όταν τοποθετείτε τα χέρια σας μέσα στο στεγνωτήρα. Δύο ζεύγη αισθητήρων υπερύθρων ανιχνεύουν την παρουσία

• Ο στεγνωτήρας είναι συσκευή ηλεκτρικής μόνωσης κλάσης I (γειωμένη).

• Η διαδικασία στεγνώματος βασίζεται σε ισχυρές αεροκουρτίνες που απομακρύνουν το νερό από τα χέρια.

• Ο στεγνωτήρας χεριών δεν διαθέτει θερμαντικό στοιχείο.

• Η ταχύτητα του αέρα μπορεί να ρυθμιστεί για να επιτευχθεί η βέλτιστη ισορροπία ανάμεσα στην ισχύ στεγνώματος και τα επίπεδα θορύβου.

• Οι λυχνίες Led στο επάνω μέρος παρέχουν ορισμένες πληροφορίες σχετικά με την κατάσταση του στεγνωτήρα χεριών.

• Η μέγιστη διάρκεια λειτουργίας είναι T max = 30 δευτ.

• Το νερό από τα χέρια συγκεντρώνεται σε ένα αφαιρούμενο δοχείο, το οποίο πρέπει να αδειάζετε και να πλένετε τακτικά.

• Η συσκευή διαθέτει φίλτρο τύπου HEPA στα στόμια εξόδου του αέρα, του οποίου η κατάσταση πρέπει να επιθεωρείται τακτικά. Η θέση του φίλτρου εισόδου αέρα επιτρέπει την εύκολη εξαγωγή και αντικατάσταση. Προαιρετικά, στο στόμιο εξόδου αέρα μπορείτε να τοποθετήσετε μια αποσμητική ταμπλέτα. Εγκατάσταση Η ΕΓΚΑΤΑΣΤΑΣΗ, Η ΡΥΘΜΙΣΗ ΚΑΙ Η ΣΥΝΤΗΡΗΣΗ ΑΥΤΟΥ ΤΟΥ ΣΤΕΓΝΩΤΗΡΑ ΧΕΡΙΩΝ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΕΙΤΑΙ ΜΟΝΟ ΑΠΟ ΕΙΔΙΚΟ ΤΕΧΝΙΚΟ. Η εγκατάσταση αυτής της συσκευής επιτρέπεται μόνο με σταθερή καλωδίωση. Το καλώδιο στερέωσης πρέπει να διαθέτει σύστημα αποσύνδεσης από την κεντρική παροχή με διαχωρισμό επαφών τουλάχιστον 3 mm (0,12"). Ο τοποθέτης πρέπει να βεβαιωθεί ότι το ηλεκτρικό σύστημα είναι γειωμένο και πληροί τις απαιτήσεις της κείμενης νομοθεσίας. Βεβαιωθείτε ότι το ηλεκτρικό σύστημα διαθέτει διακόπτη υψηλής ευαισθησίας I n ≤ 0,03 A. Βεβαιωθείτε ότι η συσκευή δεν είναι συνδεδεμένη στην παροχή ηλεκτρικής ισχύος, πριν πραγματοποιήσετε εργασίες συντήρησης. Για την εγκατάσταση του στεγνωτήρα χεριών, ακολουθήστε τις οδηγίες στην εικόνα 2.

Ο στεγνωτήρας χεριών πρέπει να στερεωθεί στον τοίχο χρησιμοποιώντας το επάνω μεταλλικό έλασμα (στήριγμα) που υπάρχει στη συσκευασία. Μετά την τοποθέτηση του μεταλλικού ελάσματος, αναρτήστε το στεγνωτήρα χεριών στο έλασμα. Η μακρύτερη βίδα στερεώνει με ασφάλεια τη συσκευή στον τοίχο. Έτσι, για να συναρμολογήσετε το στεγνωτήρα χεριών πρέπει να ακολουθήσετε τα παρακάτω βήματα:

• Διανοίξτε πέντε τρύπες διαμέτρου 8 mm (0,31”) στον τοίχο, χρησιμοποιώντας το συνοδευτικό πατρόν (1).

• Απομακρύνετε τη σκόνη και εισάγετε τα ούπα.

• Βιδώστε το επάνω έλασμα στον τοίχο (2).

• Τα πλαστικά καλύμματα που προστατεύουν το μπλοκ ακροδεκτών (ηλεκτρική παροχή εισόδου) πρέπει να αφαιρεθούν (3).

• Ο στεγνωτήρας χεριών πρέπει να αναρτηθεί στο μεταλλικό στήριγμα που έχει στερεωθεί στον τοίχο (4).

• Περάστε τα ηλεκτρικά καλώδια της κύριας παροχής μέσα από την οπή διαμέτρου 22 mm που βρίσκεται στο πίσω πλαστικό έλασμα βάσης. (5).

• Συνδέστε τα ηλεκτρικά καλώδια στο μπλοκ ακροδεκτών του στεγνωτήρα χεριών. Πρέπει να βιδώσετε καλώδια δύο φάσεων (N,L) και γείωσης στα σωστά σημεία στο μπλοκ ακροδεκτών, όπως δείχνουν τα εγχάρακτα γράμματα (6).

• Μόλις ολοκληρώσετε αυτό το βήμα, πρέπει να τοποθετήσετε σωστά τα πλαστικά καλύμματα (10).

• Αφαιρέστε το περίβλημα του φίλτρου εισόδου αέρα (7).

• Στερεώστε καλά την κάτω βίδα για να στερεώσετε εντελώς τη συσκευή (8).

• Τοποθετήστε το περίβλημα αέρα εισόδου στη θέση του και περάστε τις δύο βίδες που το στερεώνουν στη συσκευή (9).

ΤΗΣ ΣΥΣΚΕΥΗΣ ΑΠΟ ΤΑ ΟΠΟΙΑ ΔΙΕΡΧΕΤΑΙ ΡΕΥΜΑ.

Το απαιτούμενο ύψος τοποθέτησης φαίνεται στην εικόνα 3.

Η ΕΓΚΑΤΑΣΤΑΣΗ, Η ΡΥΘΜΙΣΗ ΚΑΙ Η ΣΥΝΤΗΡΗΣΗ ΑΥΤΟΥ ΤΟΥ ΣΤΕΓΝΩΤΗΡΑ ΧΕΡΙΩΝ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΕΙΤΑΙ ΜΟΝΟ ΑΠΟ ΕΙΔΙΚΟ ΤΕΧΝΙΚΟ. Ρυθμίστε τον αριθμό στροφών του μοτέρ. Για να ρυθμίσετε την ταχύτητα του μοτέρ, γυρίστε τον περιστροφικό ρυθμιστή του ποτενσιόμετρου του μοτέρ όπως φαίνεται στην εικόνα 4.

Εικόνα 3www.mediclinics.com

Πληροφορίες λυχνιών ελέγχου Οι λυχνίες Led στο επάνω μέρος του στεγνωτήρα χεριών (βλ. εικόνα 5) ενημερώνουν το χρήστη για τα εξής: 1: Κατάσταση αναμονής (πράσινο χρώμα) ή λειτουργίας (πορτοκαλί

2: Η κόκκινη λυχνία Led ανάβει όταν το μοτέρ έχει πρόβλημα κατανάλωσης (λόγω φθοράς στις ψήκτρες ή επειδή το μοτέρ μπορεί να έχει φράξει ή να έχει ασφαλίσει). 3.- Η μπλε λυχνία Led ανάβει όταν το δοχείο νερού είναι γεμάτο.

Φίλτρο αέρα Η αλλαγή του φίλτρου αέρα πρέπει να γίνεται όπως φαίνεται στην εικόνα 6.

Πλήρωση αποσμητικού Η εικόνα 7 δείχνει πώς να τοποθετήσετε το αποσμητικό.

Εικόνα 5 Εικόνα 6 Εικόνα 7-64- Δοχείο νερού Το νερό που προέρχεται από το στέγνωμα των χεριών συγκεντρώνεται σε ένα αφαιρούμενο δοχείο νερού. Όταν το νερό στο δοχείο φθάνει στο όριο, ηχεί προειδοποιητικό σήμα και ανάβει η μπλε λυχνία LED (βλ. εικόνα αριθ. 5). Στην περίπτωση αυτή, πρέπει να αδειάσετε το δοχείο.

Υπάρχουν δύο τρόποι για να αδειάσετε το δοχείο νερού:

I. Πιέστε τα δύο κάτω κλιπ του δοχείου νερού και τραβήξτε το προς τα κάτω για να βγει

από τη θέση του. Αδειάστε και καθαρίστε το δοχείο νερού και τοποθετήστε το ξανά στη θέση του (βλ. εικόνα αριθ. 8).

II. Πατήστε το κουμπί για να αδειάσει το νερό, όπως φαίνεται στην εικόνα 9, μέχρι να

αδειάσει εντελώς το δοχείο.

Εικόνα 10 ΗΛΕΚΤΡΙΚΟ ΔΙΑΓΡΑΜΜΑ S - Αισθητήρας

F - Ασφάλεια Εικόνα 9www.mediclinics.com

Σετ μοτέρ 1 RC9111003SMD Ηλεκτρικό σύστημα ελέγχου 2 RC9121012SMD Σετ φίλτρου αέρα 3 RCFILTROHEPA1 Φίλτρου HEPA 4 RCFILTROHEPA2 Αποσμητική ταμπλέτα 5 9481002 Εικόνα 11

- Ο τοποθέτης πρέπει να βεβαιωθεί ότι το ηλεκτρικό σύστημα είναι γειωμένο και πληροί τις απαιτήσεις της κείμενης νομοθεσίας. - Βεβαιωθείτε ότι το ηλεκτρικό σύστημα διαθέτει διακόπτη υψηλής ευαισθησίας I n ≤ 0,03 A. - Βεβαιωθείτε ότι η συσκευή δεν είναι συνδεδεμένη στην

Καλώδια PCB πομπού υπερύθρων Καλώδια PCB δέκτη υπερύθρων Καλώδια PCB πληροφοριακών

λυχνιών LED Αισθητήρας στάθμης νερού

Ποτενσιόμετρο ρύθμισης μοτέρ-66-

ΔΙΑΘΕΣΗ ΑΠΟΒΛΗΤΩΝ ΕΙΔΩΝ ΗΛΕΚΤΡΙΚΟΥ ΚΑΙ ΗΛΕΚΤΡΟΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΑΠΟ ΟΙΚΙΑΚΟΥΣ ΧΡΗΣΤΕΣ ΣΤΗΝ ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ Το προϊόν που αγοράσατε σχεδιάστηκε και κατασκευάστηκε με υλικά και στοιχεία υψηλής ποιότητας, τα οποία μπορούν να ανακυκλωθούν και να επαναχρησιμοποιηθούν. Η επισήμανση προϊόντων με αυτό το σύμβολο ενός διαγραμμένου κάδου απορριμμάτων με ρόδες σημαίνει ότι η διάθεση του εκάστοτε προϊόντος διέπεται από την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Αυτό το σύμβολο υποδεικνύει ότι το προϊόν δεν μπορεί να αποκομιστεί μαζί με τα συνηθισμένα αστικά απόβλητα. Όταν το επισημασμένο με αυτό το σύμβολο προϊόν πρέπει να αποκομιστεί, υπόκειται στην ευθύνη του χρήστη η παράδοσή του σε ένα σημείο συλλογής ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τον τρόπο αποκομιδής των ειδών του ηλεκτρικού και ηλεκτρονικού εξοπλισμού σας, απευθυνθείτε στις τοπικές αρχές, στην υπηρεσία διάθεσης αστικών αποβλήτων ή στο κατάστημα, από το οποίο αγοράσατε το προϊόν, όταν αυτό ολοκληρώσει την ωφέλιμη διάρκεια ζωής του. Η σωστή αποκομιδή και κατεργασία άχρηστων συσκευών συμβάλλει στη διατήρηση των φυσικών πόρων καθώς και στην αποφυγή δυνητικών κινδύνων για τη δημόσια υγεία.www.mediclinics.com
