ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ M09ACS Machflow Mediclinics

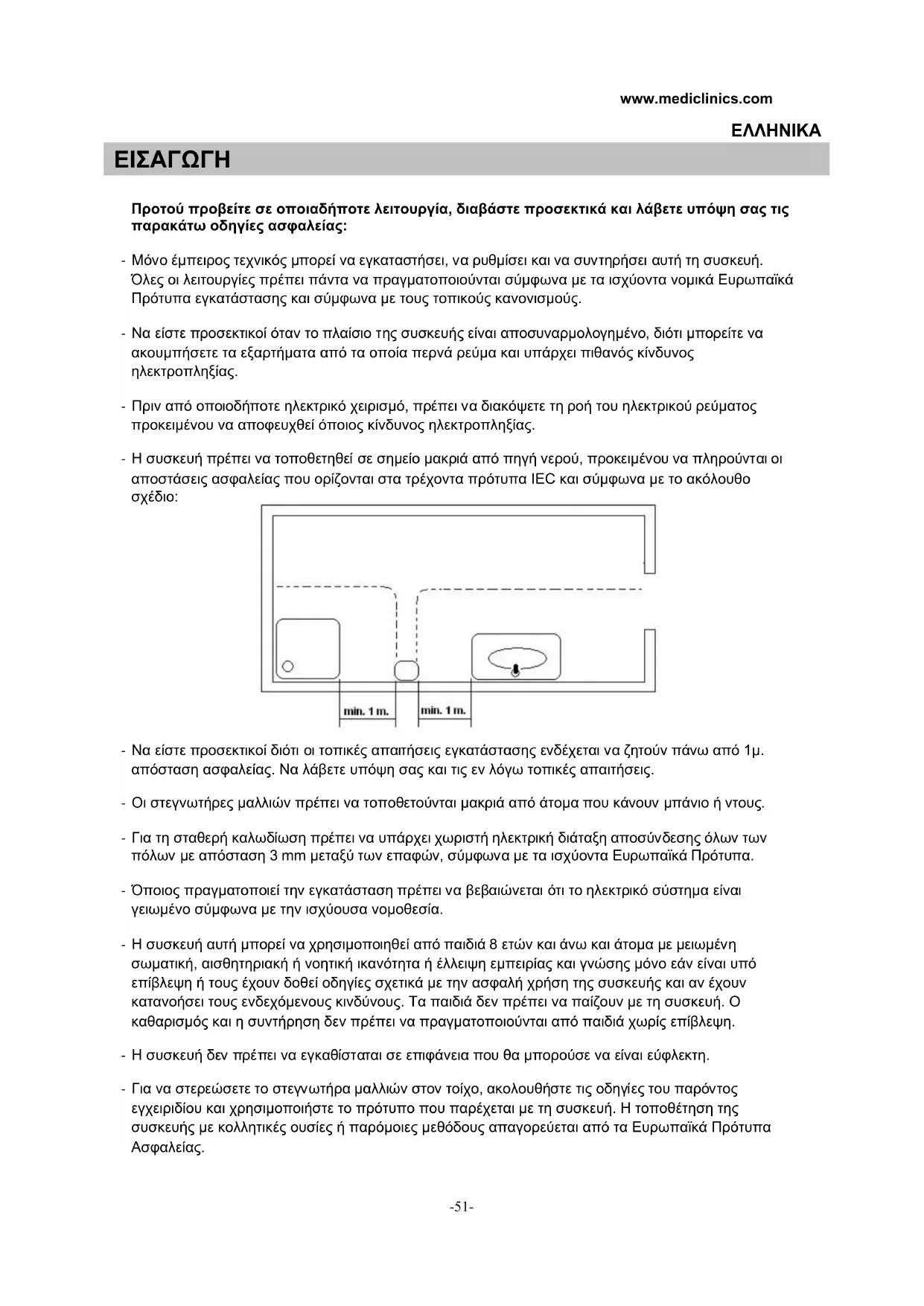

Προτού προβείτε σε οποιαδήποτε λειτουργία, διαβάστε προσεκτικά και λάβετε υπόψη σας τις παρακάτω οδηγίες ασφαλείας: - Μόνο έμπειρος τεχνικός μπορεί να εγκαταστήσει, να ρυθμίσει και να συντηρήσει αυτή τη συσκευή. Όλες οι λειτουργίες πρέπει πάντα να πραγματοποιούνται σύμφωνα με τα ισχύοντα νομικά Ευρωπαϊκά Πρότυπα εγκατάστασης και σύμφωνα με τους τοπικούς κανονισμούς. - Να είστε προσεκτικοί όταν το πλαίσιο της συσκευής είναι αποσυναρμολογημένο, διότι μπορείτε να ακουμπήσετε τα εξαρτήματα από τα οποία περνά ρεύμα και υπάρχει πιθανός κίνδυνος ηλεκτροπληξίας. - Πριν από οποιοδήποτε ηλεκτρικό χειρισμό, πρέπει να διακόψετε τη ροή του ηλεκτρικού ρεύματος προκειμένου να αποφευχθεί όποιος κίνδυνος ηλεκτροπληξίας. - Η συσκευή πρέπει να τοποθετηθεί σε σημείο μακριά από πηγή νερού, προκειμένου να πληρούνται οι αποστάσεις ασφαλείας που ορίζονται στα τρέχοντα πρότυπα IEC και σύμφωνα με το ακόλουθο

- Να είστε προσεκτικοί διότι οι τοπικές απαιτήσεις εγκατάστασης ενδέχεται να ζητούν πάνω από 1μ. απόσταση ασφαλείας. Να λάβετε υπόψη σας και τις εν λόγω τοπικές απαιτήσεις. - Οι στεγνωτήρες μαλλιών πρέπει να τοποθετούνται μακριά από άτομα που κάνουν μπάνιο ή ντους. - Για τη σταθερή καλωδίωση πρέπει να υπάρχει χωριστή ηλεκτρική διάταξη αποσύνδεσης όλων των πόλων με απόσταση 3 mm μεταξύ των επαφών, σύμφωνα με τα ισχύοντα Ευρωπαϊκά Πρότυπα. - Όποιος πραγματοποιεί την εγκατάσταση πρέπει να βεβαιώνεται ότι το ηλεκτρικό σύστημα είναι γειωμένο σύμφωνα με την ισχύουσα νομοθεσία. - Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά 8 ετών και άνω και άτομα με μειωμένη σωματική, αισθητηριακή ή νοητική ικανότητα ή έλλειψη εμπειρίας και γνώσης μόνο εάν είναι υπό επίβλεψη ή τους έχουν δοθεί οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και αν έχουν κατανοήσει τους ενδεχόμενους κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη. - Η συσκευή δεν πρέπει να εγκαθίσταται σε επιφάνεια που θα μπορούσε να είναι εύφλεκτη. - Για να στερεώσετε το στεγνωτήρα μαλλιών στον τοίχο, ακολουθήστε τις οδηγίες του παρόντος εγχειριδίου και χρησιμοποιήστε το πρότυπο που παρέχεται με τη συσκευή. Η τοποθέτηση της συσκευής με κολλητικές ουσίες ή παρόμοιες μεθόδους απαγορεύεται από τα Ευρωπαϊκά Πρότυπα

Οι στεγνωτήρες χεριών που απαρτίζουν την οικογένεια ‘Machflow’ προσφέρουν τα ακόλουθα τεχνικά χαρακτηριστικά: Αυτόματη λειτουργία. Η ανίχνευση των χεριών βασίζεται στη χρήση αισθητήρων κίνησης του τύπου IR. Είναι συσκευές ενεργειακής κλάσης Α, με γείωση. Παρέχουν μια δέσμη ισχυρού, συγκεντρωμένου και ομοιόμορφου αέρα. Η απόσταση ανίχνευσης χεριών είναι ρυθμιζόμενη. Η ταχύτητα του αέρα που παράγεται από το στεγνωτήρα χεριών είναι κι αυτή ρυθμιζόμενη, εξασφαλίζοντας μια άριστη ισορροπία μεταξύ ισχύος στεγνώματος και επιπέδου ακουστικού θορύβου. Περιλαμβάνουν ένα έξυπνο σύστημα ανίχνευσης και διάκρισης στατικών “στόχων” (όπως μάρμαρα, μαρκίζες και παρεμφερή). Μόλις ανιχνευτεί ένας στατικός “στόχος”,ο στεγνωτήρας αποσυνδέεται για λίγα δευτερόλεπτα. Περιλαμβάνει ένα αντιβανδαλιστικό σύστημα αυτόματης παύσης λειτουργίας. Ο μέγιστος χρόνος συνεχούς λειτουργίας είναι 60 δευτερόλεπτα. Περιλαμβάνει έναν γενικό κινητήρα υψηλής ταχύτητας και η λειτουργία του πραγματοποιείται προοδευτικά, προκειμένου να ελέγχεται η αδράνεια της ροπής εκκίνησης και να εξασφαλίζεται έτσι ο μέγιστος χρόνος ζωής του στεγνωτήρα. ΜΟΝΟ ΕΝΑΣ ΕΞΕΙΔΙΚΕΥΜΕΝΟΣ ΤΕΧΝΙΚΟΣ ΜΠΟΡΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΗΣΕΙ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ, ΤΙΣ ΑΝΑΓΚΑΙΕΣ ΡΥΘΜΙΣΕΙΣ ΚΑΙ ΤΗ ΣΥΝΤΗΡΗΣΗ ΤΟΥ ΣΤΕΓΝΩΤΗΡΑ

Αφαίρεση του περιβλήματος. Ο στεγνωτήρας χεριών παρέχεται με το περίβλημα προσαρμοσμένο στη βάση χωρίς βίδωμα (Εικόνα αρ. 1). Αφαιρέστε προσεκτικά το περίβλημα, καθώς αυτό είναι συνδεδεμένο στη βάση με μια στεφάνη συναρμογής των δύο κομματιών (περιβλήματος και βάσης) στο πίσω μέρος (Εικόνα αρ. 2). Αφαιρέστε το περίβλημα κρατώντας το συνεχώς κεκλιμένο (Εικόνα αρ. 3) μέχρι να αφαιρεθεί τελείως η επάνω στεφάνη προσαρμογής, προσέχοντας να: μην καταστραφούν τα εσωτερικά συστατικά, ειδικά το ηλεκτρονικό κύκλωμα, να μην χαραχθεί ούτε να καταστραφεί η οθόνη αισθητήρων LED, να μην καταστραφεί η επιφάνεια του περιβλήματος. ΠΡΟΣΟΧΗ: ΚΑΤΑ ΤΗΝ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ ΤΑ ΕΝΕΡΓΑ ΣΥΣΤΑΤΙΚΑ ΤΗΣ ΣΥΣΚΕΥΗΣ ΠΑΡΑΜΕΝΟΥΝ ΕΚΤΕΘΕΙΜΕΝΑ.

Εικόνα αρ. 2. Εικόνα αρ. 3. Εικόνα αρ. 1.www.mediclinics.com

Συναρμολόγηση. Η σύνδεση με το ηλεκτρικό δίκτυο πραγματοποιείται κατα προτίμηση μέσου οπίσθιας ηλεκτρικής εγκατάστασης. Για να πραγματοποιήσετε την συναρμολόγηση του στεγνωτήρα χεριών ακολουθήστε τα παρακάτω βήματα: Κάντε τέσσερις οπές με διάτρηση διαμέτρου 8 (0,31”) mm στον τοίχο, χρησιμοποιώντας το παρεχόμενο διάτρητο περίγραμμα (Εικόνα αρ. 4). Καθαρίστε ολη τη σκόνη από τις τρύπες που ανοίξατε και εισάγετε τα βύσματα. Περάστε τα ηλεκτρικά καλώδια τροφοδοσίας που προέρχονται από το ηλεκτρικό δίκτυο δια μέσου της τρύπας διαμέτρου 22 mm (0,87”) που βρίσκεται πάνω στους ακροδέκτες ασφαλείας της συσκευής (Εικόνα αρ 5)

Βιδώστε σταθερά τη βάση της συσκευής στον τοίχο (Εικόνα αρ. 6), φροντίζοντας τα 4 silent- blocks να έχουν τοποθετηθεί σωστά ανάμεσα στην βάση και στον τοίχο. Πραγματοποιήστε την ηλεκτρική σύνδεση των καλωδίων τροφοδοσίας με τους ακροδέκτες ασφαλείας του στεγνωτήρα χεριών. Συνδέστε τα καλώδια που αντιστοιχούν στις δύο φάσεις (N και L) και στη γείωση με τις αντίστοιχες υποδοχές των ακροδεκτών ασφαλείας , όπως υποδεiκνύονται στα εκτυπωμένα γράμματα (Εικόνα αρ. 7).

Οταν πραγματοποιείτε αυτή τη σύνδεση, θα πρέπει να προβλέπονται όλα τα μέσα αποσύνδεσης από το ηλεκτρικό δίκτυο τροφοδοσίας, με ένα διαχωρισμό επαφής τουλάχιστον 3 mm (0,12”) σε όλους τους πόλους. Τα προαναφερθέντα μέσα αποσύνδεσης πρέπει να συμπεριλαμβάνονται στη σταθερή εγκατάσταση. Ο στεγνωτήρας χεριών πρέπει να εγκαθίσταται αποκλειστικά πάνω σε εσωτερικές κλειστές επιφάνειες (τοίχους, διαχωριστικά και παρεμφερή). Τοποθετήστε προσεκτικά το περίβλημα στη βάση της συσκευής. Για να το κάνετε αυτό, τοποθετήστε το από πάνω προς τα κάτω, με μια μερική κλίση προς τη βάση, έτσι ώστε η στεφάνη προσαρμογής να εφαρμόζει σωστά στην αντίστοιχη υποδοχή της βάσης (Εικόνες αρ. 8 και αρ. 9). Τοποθετήστε τις βίδες στερέωσης του περιβλήματος στη βάση, σφίγγοντάς τες με το ειδικά παρεχόμενο κλειδί (Εικόνα αρ. 10).

Εικόνα αρ. 8. Εικόνα αρ. 10.

Εικόνα αρ. 4. Εικόνα αρ. 5.

Εικόνα αρ. 6.-54- Σε όλη αυτή τη διαδικασία σύνδεσης του περιβλήματος με τη βάση θα πρέπει να είστε ιδιαίτερα προσεκτικοί ώστε να μη βλάψετε το ηλεκτρονικό κύκλωμα που βρίσκεται κάτω από το ακροφύσιο του στεγνωτήρα χεριών (Εικόνα αρ. 11) Επίσης, είναι πολύ σημαντικό να είστε σίγουροι πως το περίβλημα, αφού πλέον έχει μονταριστεί και βιδωθεί πάνω στη βάση, είναι καλυμμένο με το προστατευτικό πλαστικό κάλυμμα σωστά τοποθετημένο στην υποδοχή του κάτω παράθυρου που έχει σχήμα αντιστραμμένου ”U”. (Εικόνα αρ. 12).

ΣΗΜΕΙΩΣΗ: θα πρέπει να φροντίσετε να υπάρχει μια ελάχιστη απόσταση 400 mm (15,80”) σε σχέση με μαρκίζες, μάρμαρα ή νιπτήρες (Εικόνα αρ. 13). Αποφύγετε κατά το δυνατόν επιφάνειες που αντανακλούν στην περιοχή εμβέλειας του αισθητήρα IR του στεγνωτήρα χεριών. Ρύθμιση της ταχύτητας του κινητήρα και της απόστασης ανίχνευσης. Ο στεγνωτήρας χεριών είναι εφοδιασμένος με μέσα χειροκίνητης ρύθμισης που επιτρέπουν τόσο την ρύθμιση της απόστασης εντοπισμού των χεριών όσο και την ταχύτητα του αέρα στεγνώματος. Αυτές οι ρυθμίσεις τόσο της ταχύτητας του κινητήρα όσο και της απόστασης εντοπισμού πρέπει να γίνονται αποκλειστικά και μόνο από έναν εξειδικευμένο τεχνικό. Οι ρυθμίσεις ολοκληρώνονται μετακινώντας τους αντίστοιχους δρομείς των δύο ευθύγραμμων ηλεκτροδυναμόμετρων ποτενσιόμετρων, ακριβώς όπως υποδεικνύεται στην εικόνα αρ. 14.

Εικόνα αρ. 14. Εικόνα αρ. 11. Εικόνα αρ. 12. Εικόνα αρ. 13.www.mediclinics.com

Η θέση σε λειτουργία του στεγνωτήρα πραγματοποιείται αυτόματα, με την προσέγγιση των χεριών στην περιοχή ανίχνευσης του LEDs, που βρίσκεται κάτω ακριβώς από την έξοδο του αέρα. Η ανίχνευση των χεριών και η εκκίνηση, στη συνέχεια, της συσκευής βασίζεται στην εκπομπή-αντανάκλαση-λήψη μιας δέσμης φωτός IR που προέρχεται από τους αισθητήρες. Η απόσταση ανίχνευσης κυμαίνεται ανάμεσα στα 120 και 150 mm (4,72 – 5,9”). Για να επιτευχθεί ένα καλό στέγνωμα χεριών συνιστάται να έχουν προηγουμένως καθαριστεί τελείως από τυχόν υπολείμματα σαπουνάδας. Για να ξεκινήσει η διαδικασία στεγνώματος των χεριών αυτά θα πρέπει να βρίσκονται σε μια απόσταση περίπου 600 - 700 mm (2,36 - 2,76") από την έξοδο του αέρα και να τα τρίβετε (βλέπε εικόνα αρ.15). Ο στεγνωτήρας θα σταματήσει μετά από 2 - 3 δευτερόλεπτα,όταν πλέον θα έχετε αποτραβήξει τα χέρια σας. Η εμβέλεια ανίχνευσης μπορεί να ρυθμιστεί γυρίζοντας το ηλεκτροδυναμόμετρο όπως υποδεικνύεται στην εικόνα αρ. 14. Ο μέγιστος χρόνος συνεχούς λειτουργίας του στεγνωτήρα χεριών είναι 60 δευτερόλεπτα. Αφού παρέλθει αυτός ο χρόνος πρέπει να αποτραβήξετε τα χέρια σας από την περιοχή ανίχνευσης και να τα ξαναπλησιάσετε στην ίδια περιοχή αν επιθυμείτε την επανεκκίνηση του στεγνωτήρα

Η συσκευή αυτή δεν έχει σχεδιαστεί για να χρησιμοποιείται από άτομα με σωματική, αισθητήρια ή διανοητική αναπηρία ή από άτομα χωρίς εμπειρία ή/και χωρίς προηγούμενη γνώση, ούτε από παιδιά, εάν προηγουμένως δεν έχουν λάβει τις απαραίτητες οδηγίες χρήσης ή δεν βρίσκονται κάτω από την επιτήρηση κάποιου υπεύθυνου ασφαλείας.

ΟΤΑΝ ΕΝΑ ΠΑΙΔΙ ΧΡΗΣΙΜΟΠΟΙΕΙ ΤΟ ΣΤΕΓΝΩΤΗΡΑ ΧΕΡΙΩΝ, ΠΡΕΠΕΙ ΝΑ ΤΟ ΕΠΙΒΛΕΠΕΙ ΕΝΑ ΥΠΕΥΘΥΝΟ ΑΤΟΜΟ ΩΣΤΕ ΝΑ ΓΙΝΕΤΑΙ ΣΩΣΤΗ ΧΡΗΣΗ ΚΑΙ ΝΑ ΒΕΒΑΙΩΘΕΙ ΟΤΙ ΤΟ ΠΑΙΔΙ ΔΕΝ ΠΑΙΖΕΙ ΜΕ ΑΥΤΟ.

Ο σωστός καθαρισμός του στεγνωτήρας χεριών θα επιμηκύνει τη διάρκεια ζωής του. Συνιστάται να αφαιρείται όλη η σκόνη που συσσωρεύεται στο εσωτερικό του στεγνωτήρα τουλάχιστον μια φορά το χρόνο. Για να πραγματοποιηθεί ένας σωστός καθαρισμός του στεγνωτήρα χεριών πρέπει να ακολουθήσετε τα παρακάτω βήματα: Αποσυνδέστε το στεγνωτήρα χεριών από το ηλεκτρικό δίκτυο. Αφαιρέστε τις δύο κάτω βίδες στερέωσης του περιβλήματος στη βάση με τη βοήθεια του παρεχόμενου ειδικού κλειδιού. Αφαιρέστε το περίβλημα όπως ακριβώς υποδεικνύεται στην παράγραφο “Αφαίρεση του περιβλήματος” και τοποθετήστε το προσεκτικά πάνω σε ύφασμα, αποφεύγοντας προσέχοντας ανα πάσα στιγμή να μην γρατζουνιστεί ή γδαρθεί. Καθαρίστε το από τη σκόνη και αφαιρέστε τη βρωμιά που φαίνεται στο εσωτερικό του στεγνωτήρα χεριών, χρησιμοποιώντας ένα στεγνό ύφασμα ή ένα βουρτσάκι με απαλές

ΠΡΟΛΗΠΤΙΚΗ ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ

Εικόνα αρ. 15. ΤΡΟΠΟΣ ΧΡΗΣΗΣ-56- Καθαρίστε από την είσοδο του αέρα προς το εσωτερικό (πάνω μέρος του ακροφυσίου) προσέχοντας κατά το δυνατόν να μην πέσει σκόνη ή βρωμιά στο εσωτερικό του συμπλέγματος στροβίλου-κινητήρα. Καθαρίστε το προσεκτικά από τη σκόνη στην περιοχή κοντά στο ηλεκτρονικό κύκλωμα μετάδοσης κίνησης, που βρίσκεται στο εσωτερικό της υποδοχής του σαν σε κουτί. Πραγματοποιήστε αυτήν τη διαδικασία με τη μέγιστη προσοχή, προσέχοντας, ανα πάσα στιγμή, να μη προκαλέσετε ζημιά σε οποιοδήποτε τμήμα του προαναφερθέντος ηλεκτρονικού κυκλώματος. Με ένα απαλό ύφασμα καθαρίστε την επιφάνεια της προστατευτικής οθόνης των αισθητήρων IR. Καθαρίστε το περίβλημα χρησιμοποιώντας δερμάτινο πανί βρεγμένο σε ένα διάλυμα νερού και ουδέτερου σαπουνιού. Όταν πλέον έχει καθαριστεί όλη η επιφάνεια ξεπλένετε το σαπούνι από το περίβλημα με άλλο δερμάτινο πανί βρεγμένο με νερό και το στεγνώνετε εντελώς με ένα στεγνό ύφασμα. Κλείστε το στεγνωτήρα χεριών ξαναμοντάροντας το περίβλημα, σφίξτε τις βίδες που συγκρατούν το περίβλημα στη βάση και συνδέστε τον με το ηλεκτρικό δίκτυο. Βάλτε σε λειτουργία 2 ή 3 συνεχόμενες φορές το στεγνωτήρα χεριών για να είστε σίγουροι οτι εξαλείφθηκε και η τευλευταία εναπομείναν ποσότητα σκόνης.

ηλεκτροπληξίας. - Ο ειδικός εγκατάστασης πρέπει να βεβαιώνεται ότι η συσκευή είναι γειωμένη σύμφωνα με την ισχύουσα

- Πρέπει να βεβαιώνεται ότι η ηλεκτρική εγκατάσταση έχει διακόπτη υψηλής ευαισθησίας I n ≤ 0.03 A. - Να βεβαιώνεται ότι το μηχάνημα έχει αποσυνδεθεί από την κύρια τάση εισόδου ηλεκτρικού ρεύματος, προτού πραγματοποιήσει οποιαδήποτε διαδικασία συντήρησης.www.mediclinics.com

Ατσάλινο περίβλημα βαμμένο σε λευκό 1 RC9224008SMD Ανοξείδωτο Ατσάλινο περίβλημα με γυαλιστερό φινίρισμα 1 RC9213008SMD Ανοξείδωτο Ατσάλινο περίβλημα με σατινέ φινίρισμα 1 RC9212008SMD Σύμπλεγμα κινητήρα 2 RC9111003SMD Ηλεκτρονικό κύκλωμα 3 RC9121011SMD
