MANUAL DE USUARIO M09ACS Machflow Mediclinics

MANUAL DE INSTALACIÓN Y UTILIZACIÓN

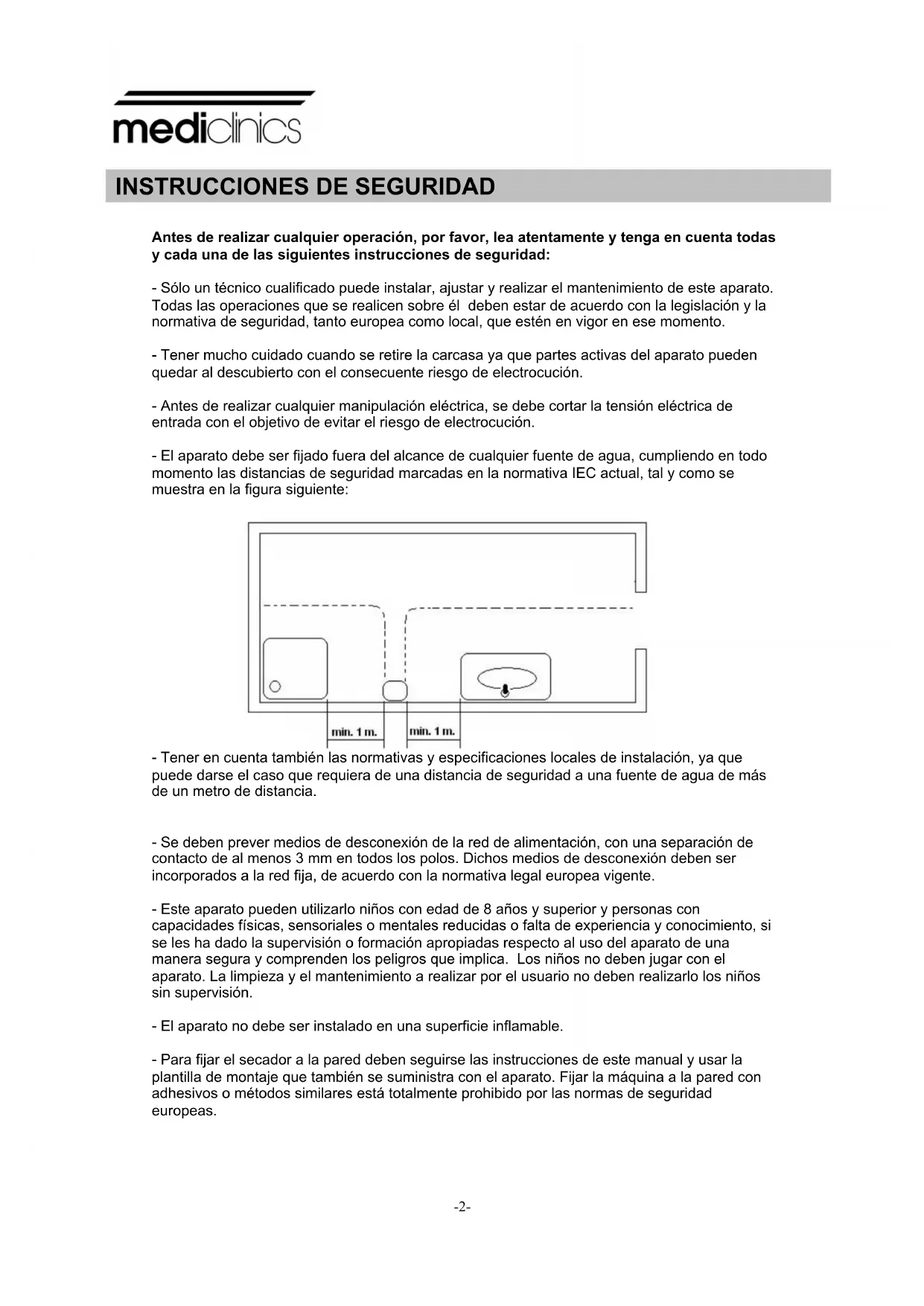

Antes de realizar cualquier operación, por favor, lea atentamente y tenga en cuenta todas y cada una de las siguientes instrucciones de seguridad: - Sólo un técnico cualificado puede instalar, ajustar y realizar el mantenimiento de este aparato. Todas las operaciones que se realicen sobre él deben estar de acuerdo con la legislación y la normativa de seguridad, tanto europea como local, que estén en vigor en ese momento. - Tener mucho cuidado cuando se retire la carcasa ya que partes activas del aparato pueden quedar al descubierto con el consecuente riesgo de electrocución. - Antes de realizar cualquier manipulación eléctrica, se debe cortar la tensión eléctrica de entrada con el objetivo de evitar el riesgo de electrocución. - El aparato debe ser fijado fuera del alcance de cualquier fuente de agua, cumpliendo en todo momento las distancias de seguridad marcadas en la normativa IEC actual, tal y como se muestra en la figura siguiente:

- Tener en cuenta también las normativas y especificaciones locales de instalación, ya que puede darse el caso que requiera de una distancia de seguridad a una fuente de agua de más de un metro de distancia.

- Se deben prever medios de desconexión de la red de alimentación, con una separación de contacto de al menos 3 mm en todos los polos. Dichos medios de desconexión deben ser incorporados a la red fija, de acuerdo con la normativa legal europea vigente. - Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión. - El aparato no debe ser instalado en una superficie inflamable. - Para fijar el secador a la pared deben seguirse las instrucciones de este manual y usar la plantilla de montaje que también se suministra con el aparato. Fijar la máquina a la pared con adhesivos o métodos similares está totalmente prohibido por las normas de seguridad europeas.

Los secadores de manos que integran la familia ‘Machflow’ ofrecen las siguientes características técnicas: Funcionamiento automático. La detección de las manos está basada en el uso de sensores de movimiento del tipo IR. Son aparatos del tipo clase I, con toma de tierra. Proporcionan un haz de aire potente, concentrado y homogéneo. La distancia de detección de las manos es ajustable. La velocidad del aire generado por el secador de manos también se puede ajustar, consiguiendo un equilibrio óptimo entre la potencia de secado y el nivel de ruido acústico. Incorporan un sistema inteligente de detección y discriminación de ‘blancos’ fijos (mármoles, repisas o similares). Al detectar un ‘blanco’ fijo, el secador se desconecta a los pocos segundos. Incorpora un sistema antivandálico con parada automática. El tiempo máximo de funcionamiento continuo es de 60 segundos. Incorpora un motor universal de alta velocidad y el accionamiento del mismo se realiza de forma progresiva para controlar la inercia de su par de arranque y así garantizar la máxima vida útil del secador. SÓLO UN TÉCNICO CUALIFICADO PUEDE REALIZAR LA INSTALACIÓN, LOS AJUSTES NECESARIOS Y EL MANTENIMIENTO DE ESTE SECADOR DE MANOS.

Extracción de la carcasa. El secador de manos se suministra con la carcasa atornillada a la base. (Figura nº 1). Extraer con cuidado la carcasa, ya que está unida a la base por una pestaña que ensambla ambos elementos (carcasa y base) por su parte trasera (Figura nº 2). Retirar la carcasa manteniéndola siempre inclinada (Figura nº 3) hasta extraer completamente la pestaña superior, con precaución de: no dañar los componentes internos, especialmente el circuito electrónico, no rayar ni deteriorar el visor de los sensores LED, no dañar la superficie de la carcasa. ATENCIÓN: AL DESMONTAR LA CARCASA PARTES ACTIVAS DEL APARATO QUEDAN ACCESIBLES.

Figura nº 1. Figura nº 2. Figura nº 3.-4- Montaje. La conexión a la red eléctrica se realizará preferentemente a través de canalización posterior. Para realizar el montaje del secador de manos seguir los siguientes pasos: Realizar cuatro taladros de 8 mm. (0,31”) de diámetro en la pared, utilizando la plantilla suministrada (Figura nº 4). Limpiar todo el polvo de los agujeros realizados e insertar los tacos. Pasar los cables de alimentación procedentes de la red eléctrica a través del agujero de diámetro 22 mm. (0,87”) que está situado sobre la regleta de conexión del aparato (Figura nº 5)

Atornillar con firmeza la base del aparato a la pared (Figura nº 6), asegurando que los 4 silent-blocks quedan correctamente colocados entre la base y la pared. Realizar la conexión eléctrica de los cables de la alimentación a la regleta del secador de manos. Conectar los cables correspondientes a las dos fases (N y L) y a la toma de tierra en los alojamientos correspondientes de la regleta, tal y como indican sus letras serigrafiadas (Figura nº 7).

Al llevar a cabo esta conexión se deben prever medios de desconexión de la red de alimentación, con una separación de contacto de al menos 3 mm. (0,12”) en todos los polos. Dichos medios de desconexión deben ser incorporados a la instalación fija. El secador de manos debe ser instalado únicamente sobre una superficie cerrada (pared, tabique o similar). Colocar cuidadosamente la carcasa en la base del aparato. Para ello posicionarla de arriba abajo, con una cierta inclinación sobre la base, de manera que la pestaña de la carcasa se inserte correctamente en su correspondiente alojamiento de la base (Figuras nº 8 y nº 9). Colocar los tornillos de fijación de la carcasa a la base, apretándolos con la llave especial suministrada (Figura nº 10). Figura nº 8. Figura nº 9. Figura nº 10.www.mediclinics.com

En todo este proceso de acoplamiento de la carcasa a la base se debe tener mucho cuidado de no dañar el circuito electrónico que se encuentra bajo la tobera del secador de manos (Figura nº 11) También es muy importante asegurarse que la carcasa una vez montada y atornillada sobre la base tiene el protector de plástico correctamente alojado en la ventana inferior que tiene forma de “U” invertida (Figura nº 12).

NOTA: prever una distancia mínima de 400 mm. (15,80”) respecto a repisas, mármoles o lavamanos (Figura nº 13). Evitar en lo posible la presencia de superficies reflectantes en la zona de actuación del sensor IR del secador de manos. Ajuste de la velocidad del motor y de la distancia de detección. El secador de manos incorpora medios de ajuste manual que permiten la regulación de la distancia de detección de las manos y también de la velocidad del aire de secado. Estos ajustes de la velocidad del motor y de la distancia de detección deben ser realizados únicamente por un técnico cualificado. Los ajustes se llevarán a cabo moviendo los respectivos cursores de los dos potenciómetros lineales, tal y como se ilustra en la figura nº 14.

La puesta en marcha del secador se realiza de forma automática, por aproximación de las manos a la zona de detección de los LEDs, que se encuentra justo debajo de la salida de aire. La detección de las manos y posterior encendido del aparato se basa en la emisión-reflexión- recepción de un haz de luz IR procedente de los sensores. La distancia de detección está aproximadamente entre 120 y 150 mm. (4,72 – 5,9”). Para conseguir un buen secado de las manos es aconsejable realizar previamente un buen aclarado de las mismas, eliminando totalmente los restos de jabón. Para iniciar el proceso de secado de las manos éstas se deben acercar a una distancia aproximada de 600 - 700 mm. (2,36 - 2,76") de la salida de aire y frotarlas (ver figura nº 15). El secador se detendrá a los 2 -3 segundos, una vez retiradas las manos. El rango de detección puede ser ajustado haciendo girar el potenciómetro tal y como se indica en la figura nº 14. El tiempo máximo de funcionamiento continuo del secador de manos es de 60 segundos. Superado este tiempo las manos deberán ser retiradas de la zona de detección y acercarlas de nuevo a la misma zona si se quiere volver a arrancar de nuevo el secador de manos. Este aparato no está preparado para que lo utilicen personas con alguna discapacidad física, sensorial o mental o sin experiencia y/o conocimientos previos, ni niños, a no ser que con antelación hayan recibido instrucciones sobre su uso o lo hagan bajo la supervisión de un responsable de seguridad.

Una adecuada limpieza del secador de manos alargará su vida útil. Se recomienda extraer todo el polvo que se haya acumulado en el interior del secador como mínimo una vez al año. Para realizar una correcta limpieza del secador de manos se deben seguir los siguientes pasos: Desconectar el secador de manos de la red eléctrica. Extraer los dos tornillos inferiores de fijación de la carcasa a la base con ayuda de la llave especial suministrada. Retirar la carcasa tal y como se indica en el apartado “Extracción de la carcasa” y depositarla con cuidado sobre un paño, evitando en todo momento rozarla o rayarla. Limpiar el polvo y extraer la suciedad que aparezca en el interior del secador de manos, utilizando un paño seco o un cepillo de cerdas suaves. Limpiar desde la entrada de aire al interior del motor (parte superior de la tobera) evitando en lo posible la caída de polvo o de suciedad en el interior del conjunto turbina-motor.

Limpiar cuidadosamente el polvo de la zona próxima al circuito electrónico de accionamiento, ubicado en el interior de su alojamiento a modo de caja. Realizar dicha operación con el máximo cuidado, evitando dañar en todo momento cualquier componente de dicho circuito electrónico. Con un paño suave limpiar la superficie de la pantalla protectora de los sensores IR. Limpiar la carcasa utilizando una gamuza humedecida en un disolución de agua y jabón neutro. Una vez limpiada toda la superficie se procederá a aclarar el jabón de la carcasa con otra gamuza humedecida en agua y se secará totalmente con un paño seco. Cerrar el secador de manos montando nuevamente la carcasa, fijar los tornillos de sujeción de la carcasa a la base y conectar a la red eléctrica. Poner en marcha 2 ó 3 veces seguidas el secador de manos para asegurar la expulsión de todo el polvo remanente.

LIMPIEZA CARCASAS CROMADAS Y DORADAS

Para la limpieza usar solo una gamuza humedecida con agua. No usar detergentes de ningún tipo, ni ácidos, lejias, abrasivos, salfumanes, etc. ATENCIÓN: en todo momento se debe poner mucha atención en no dañar ni forzar ningún componente del secador de manos.

DIAGRAMA DE CONEXIÓN

Riesgo de shock eléctrico - El instalador debe asegurarse que el aparato está conectado a tierra de acuerdo con la normativa vigente. - Debe asegurarse que la instalación eléctrica tiene un interruptor de alta sensibilidad I n ≤ 0.03 A. - Asegurarse que la máquina está desconectada de la tensión principal de entrada, antes de realizar cualquier operación de mantenimiento.-8-

Carcasa de acero pintada en blanco 1 RC9224008SMD Carcasa de acero inoxidable acabado brillante 1 RC9213008SMD Carcasa de acero inoxidable acabado satinado 1 RC9212008SMD Conjunto motor 2 RC9111003SMD Circuito electrónico 3 RC9121011SMD

Figura n.º 4. Figura n.º 5. Figura n.º 6. Figura n.º 7.

Figura n.º 11. Figura n.º 12. Figura n.º 13. Figura n.º 14.-34-

Risco de choque eléctrico-36-

DECLARACION DE CONFORMIDAD
