MODE D'EMPLOI M09ACS Machflow Mediclinics

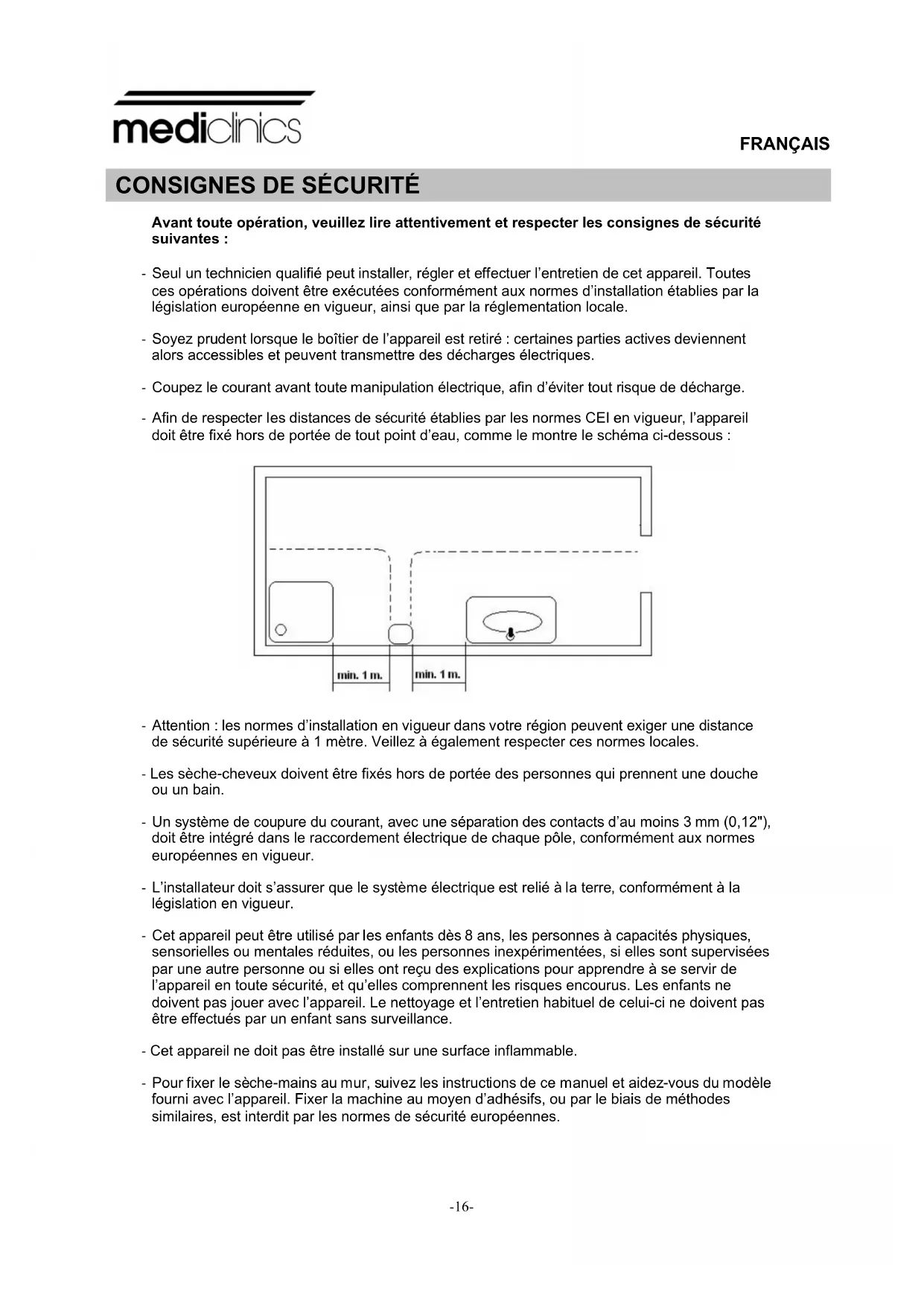

Avant toute opération, veuillez lire attentivement et respecter les consignes de sécurité suivantes : - Seul un technicien qualifié peut installer, régler et effectuer l’entretien de cet appareil. Toutes ces opérations doivent être exécutées conformément aux normes d’installation établies par la législation européenne en vigueur, ainsi que par la réglementation locale. - Soyez prudent lorsque le boîtier de l’appareil est retiré : certaines parties actives deviennent alors accessibles et peuvent transmettre des décharges électriques. - Coupez le courant avant toute manipulation électrique, afin d’éviter tout risque de décharge. - Afin de respecter les distances de sécurité établies par les normes CEI en vigueur, l’appareil doit être fixé hors de portée de tout point d’eau, comme le montre le schéma ci-dessous :

- Attention : les normes d’installation en vigueur dans votre région peuvent exiger une distance de sécurité supérieure à 1 mètre. Veillez à également respecter ces normes locales. - Les sèche-cheveux doivent être fixés hors de portée des personnes qui prennent une douche ou un bain. - Un système de coupure du courant, avec une séparation des contacts d’au moins 3 mm (0,12"), doit être intégré dans le raccordement électrique de chaque pôle, conformément aux normes européennes en vigueur. - L’installateur doit s’assurer que le système électrique est relié à la terre, conformément à la législation en vigueur. - Cet appareil peut être utilisé par les enfants dès 8 ans, les personnes à capacités physiques, sensorielles ou mentales réduites, ou les personnes inexpérimentées, si elles sont supervisées par une autre personne ou si elles ont reçu des explications pour apprendre à se servir de l’appareil en toute sécurité, et qu’elles comprennent les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien habituel de celui-ci ne doivent pas être effectués par un enfant sans surveillance. - Cet appareil ne doit pas être installé sur une surface inflammable. - Pour fixer le sèche-mains au mur, suivez les instructions de ce manuel et aidez-vous du modèle fourni avec l’appareil. Fixer la machine au moyen d’adhésifs, ou par le biais de méthodes similaires, est interdit par les normes de sécurité européennes.

Les sèche-mains de la famille ‘Machflow’ proposent les caractéristiques techniques suivantes : Fonctionnement automatique La détection des mains est basée sur l’utilisation de capteurs de mouvement de type IR. Ce sont des appareils de classe I, avec prise de terre. Ils fournissent un faisceau d’air puissant, concentré et homogène. La distance de détection des mains est réglable. La vitesse de l’air fourni par le sèche-mains peut aussi être réglée, pour obtenir un équilibre optimal entre la puissance de séchage et le niveau de bruit acoustique. Ils sont munis d’un service intelligent de détection et de discrimination des ‘cibles’ fixes (marbre, rebords ou autres). S’il détecte une ‘cible’ fixe, le sèche-mains se déconnecte au bout de quelques secondes. Il comporte un système antivandalisme avec arrêt automatique. La durée maximale de fonctionnement continue est de 60 secondes. Il est muni d’un moteur universel à haute vitesse qui est actionné de façon progressive pour contrôler l’inertie de son couple de démarrage et garantir ainsi une durée de vie maximale du sèche-mains. SEUL UN TECHNICIEN QUALIFIÉ DOIT EFFECTUER L’INSTALLATION, LES RÉGLAGES NÉCESSAIRES ET L’ENTRETIEN DE CE SÈCHE-MAINS

Extraction du capot. Le sèche-mains est livré avec le capot ajusté sur la base sans être vissé (Figure nº1). Extraire soigneusement le capot, qui est uni à la base par un ergot, qui assemble les deux éléments (capot et base) via sa partie arrière (Figure nº2). Retirer le capot en le maintenant toujours incliné (figure nº3) jusqu’à pouvoir extraire complètement l’ergot du dessus, en prenant soin de : ne pas endommager les composants internes, en particulier le circuit électronique. ne pas rayer ni détériorer l’écran des capteurs à DEL, ne pas endommager la surface du capot. ATTENTION : LORSQUE LE CAPOT EST DÉMONTÉ, DES PARTIES ACTIVES DE L’APPAREIL DEVIENNENT ACCESSIBLES.

Figure nº1 Figure nº2 Figure nº3-18- Montage. Le branchement au réseau électrique sera effectué de préférence via un canal situé à l’arrière. Pour effectuer le montage du sèche-mains, suivre les étapes ci-dessous : Percer quatre trous de 4 mm (0,31”) de diamètre dans le mur, en utilisant le patron fourni (Figure nº 4). Nettoyer toute la poussière des trous percés et insérer les chevilles. Passer les câbles d’alimentation provenant du réseau électrique à travers l’orifice de 22 mm (0,87”) de diamètre qui se trouve sur la barrette de connexion de l’appareil (Figure nº 5)

Visser solidement la base de l’appareil au mur (Figure nº6) en s’assurant que les 4 supports élastiques sont placés correctement entre la base et le mur. Effectuer le raccordement électrique des câbles d’alimentation sur la barrette du sèche- mains. Relier les câbles correspondant aux deux phases (N et L) et à la prise de terre sur les logements correspondants de la barrette, comme indiqué par les lettres gravées (Figure nº7).

Pour effectuer ce raccordement, on devra prévoir des moyens de déconnexion du réseau d’alimentation, avec une séparation de contact d’au moins 3 mm (0,12”) sur tous les pôles. Ces moyens de déconnexion doivent être incorporés à l’installation fixe. Le sèche-mains doit obligatoirement être monté sur une surface fermée (mur, cloison ou autre). Placer soigneusement le capot sur la base de l’appareil. Pour ceci, l’insérer sur la base de haut en bas, avec une certaine inclinaison, de sorte que l’ergot du capot s’insère correctement dans son emplacement correspondant sur la base (Figures nº8 et nº9). Mettre en place les vis de fixation entre le capot et la base, et les serrer avec la clé spéciale fournie à cet effet (Figure nº10). Figure nº8 Figure nº9 Figure nº10www.mediclinics.com

Pendant tout ce processus de couplage du capot sur la base, veiller à ne pas endommager le circuit électrique qui se trouve sous la tuyère du sèche-mains (Figure nº11). Il est également très important de s’assurer qu’une fois le capot monté et vissé sur la base, la protection en plastique est placée correctement sur l’ouverture inférieure en forme de “U” à l’envers (Figure nº12).

REMARQUE : Prévoir une distance minimale de 400 mm (15,80”) de séparation des rebords, marbres ou lavabos (Figure nº 13). Éviter dans la mesure du possible la présence de surfaces réfléchissantes dans la zone d’action du capteur IR du sèche- mains. Réglage de la vitesse du moteur et de la distance de détection. Le sèche-mains est muni de moyens de réglage manuel qui permettent d’ajuster la distance de détection des mains et également la vitesse de l’air de séchage. Ces réglages de la vitesse du moteur et de la distance de détection ne doivent être effectués que par un technicien qualifié. Les réglages auront lieu en déplaçant les curseurs respectifs des deux potentiomètres linéaires, comme illustré sur la figure nº14.

Le sèche-main se met en marche automatiquement lorsque les mains sont approchées de la zone de détection des DEL, qui se trouve juste sous la sortie d’air. La détection des mains et la mise en marche ultérieure de l’appareil se basent sur l’émission, la réflexion et la réception d’un faisceau lumineux IR émis par les capteurs. La distance de détection est d’environ 120 à 150 mm (4,72 – 5,9”). Pour obtenir un bon séchage des mains, il est conseillé de bien les rincer au préalable, en éliminant totalement les traces de savon. Pour commencer le processus de séchage des mains, les approcher jusqu’environ 600-700 mm (2,36 - 2,76") de la sortie d’air et les frotter l’une contre l’autre (voir figure nº 15). Le sèche-mains s’arrêtera 2 à 3 secondes après le retrait des mains. L’intervalle de détection peut être ajusté en tournant le potentiomètre, comme indiqué sur la figure nº14. La durée maximale de fonctionnement continu du sèche-mains est de 60 secondes. Une fois ce temps écoulé, il faut retirer les mains de la zone de détection et les approcher à nouveau de celle-ci si l’on souhaite faire redémarrer le sèche-mains. Cet appareil n’est pas conçu pour être utilisé par des personnes souffrant d'un handicap physique, sensoriel ou mental, ou dépourvues d’expérience et/ou de connaissances préalables, ni par des enfants, à moins d’avoir reçu au préalable des instructions d’utilisation ou d’être surveillés par une personne responsable de la sécurité.

Un nettoyage adéquat du sèche-mains prolongera sa durée de vie. Il est conseillé d’extraire toute la poussière accumulée à l’intérieur du sèche-mains au moins une fois par an. Pour nettoyer correctement le sèche-mains, suivre les étapes suivantes : Débrancher le sèche-mains de l’alimentation électrique. Extraire les deux vis inférieures de fixation du capot à la base, à l’aide de la clé spéciale fournie à cet effet. Retirer le capot comme indiqué dans la partie “Extraction du capot” et le déposer soigneusement sur un chiffon, en évitant toujours de l’accrocher ou de le rayer. Nettoyer la poussière et enlever la saleté de l’intérieur du sèche-mains, en utilisant un chiffon sec ou une brosse souple. Nettoyer en partant de l’entrée d’air vers l’intérieur du moteur (partie supérieure de la tuyère) en évitant de faire tomber de la poussière ou des saletés à l’intérieur de l’ensemble turbine-moteur. Nettoyer soigneusement la poussière de la zone située à proximité du circuit électronique d’actionnement, placé à l’intérieur de son logement en guise de boîte.

Effectuer cette opération avec le plus grand soin, en évitant toujours d’endommager les composants du circuit électronique. Avec un chiffon doux, nettoyer la surface de l’écran de protection des capteurs IR. Nettoyer le capot avec une peau de chamois humidifiée dans une solution d’eau et de savon neutre. Une fois toute la surface nettoyée, rincer le savon du capot avec une autre peau de chamois humidifiée dans de l’eau et sécher totalement avec un chiffon sec. Fermer le sèche-mains en montant à nouveau le capot, fixer les vis de fixation du capot sur la base et brancher l’appareil sur l’alimentation électrique. Mettre en marche 2 ou 3 fois de suite le sèche-mains pour s’assurer d’avoir expulsé toute la poussière restante. NETTOYAGE DES CAPOTS CHROMÉS ET DORÉS Pour le nettoyage employer seulement un chiffon humide. Ne pas utiliser des détergents d'aucune sorte, ni des acides, lessives, abrasifs, acide chlorhydrique, etc. Ne pas endommager ou forcer aucune pièce.

Risque de choc électrique - L’installateur doit s’assurer que l’appareil est connecté à la terre, conformément à la réglementation en vigueur. - Il doit s’assurer que l’installation électrique est munie d’un interrupteur très sensible I n ≤ 0.03 A. - Vérifier que la machine est déconnectée de la tension principale d’entrée avant d’effectuer une opération quelconque d’entretien.-22-

Capot en acier peinte en blanc 1 RC9224008SMD Capot en acier inoxydable, finition brillante 1 RC9213008SMD Capot en acier inoxydable, finition satinée 1 RC9212008SMD Ensemble moteur 2 RC9111003SMD Circuit électrique 3 RC9121011SMD
