MANUALE UTENTE M09ACS Machflow Mediclinics

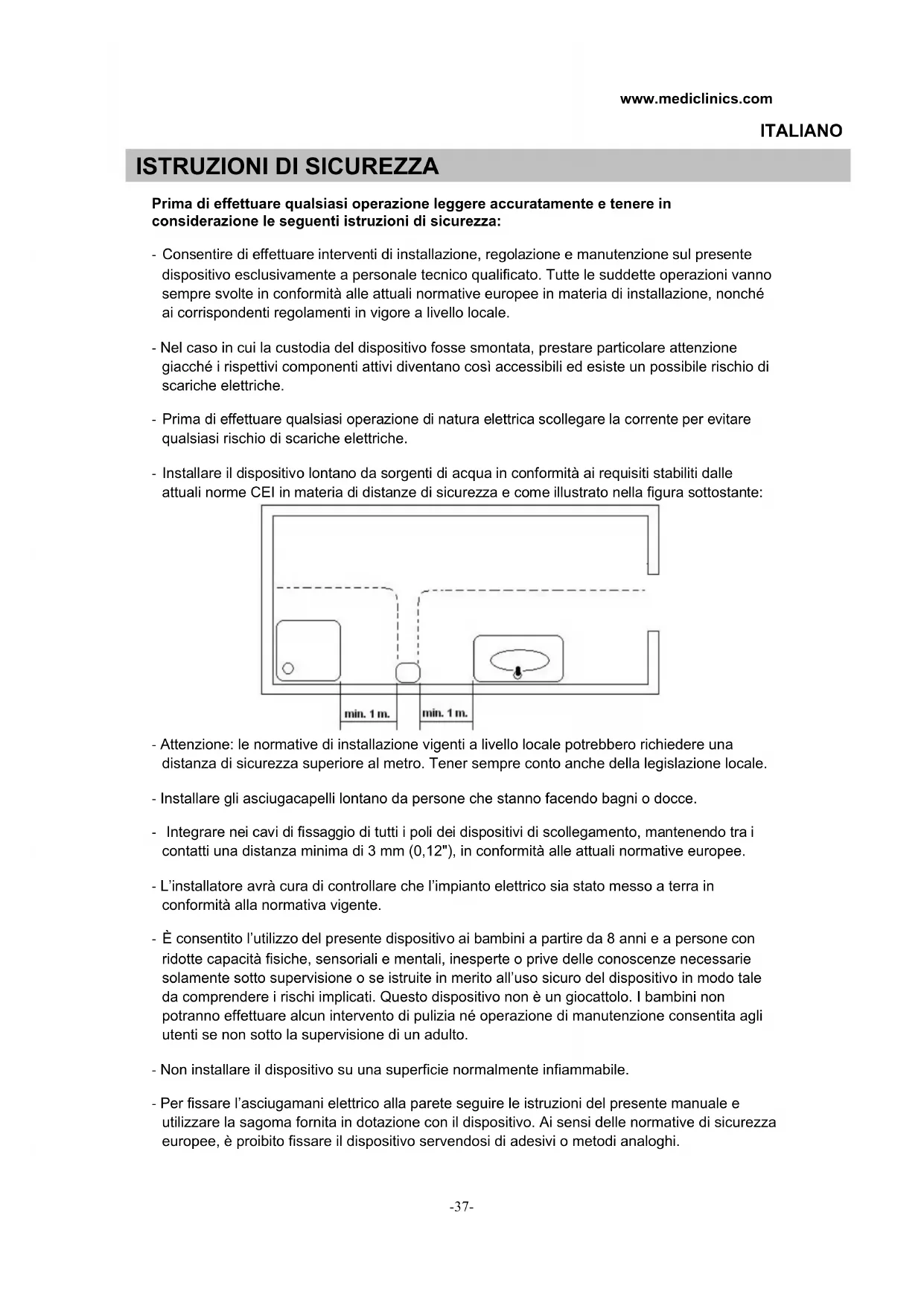

Prima di effettuare qualsiasi operazione leggere accuratamente e tenere in considerazione le seguenti istruzioni di sicurezza: - Consentire di effettuare interventi di installazione, regolazione e manutenzione sul presente dispositivo esclusivamente a personale tecnico qualificato. Tutte le suddette operazioni vanno sempre svolte in conformità alle attuali normative europee in materia di installazione, nonché ai corrispondenti regolamenti in vigore a livello locale. - Nel caso in cui la custodia del dispositivo fosse smontata, prestare particolare attenzione giacché i rispettivi componenti attivi diventano così accessibili ed esiste un possibile rischio di scariche elettriche. - Prima di effettuare qualsiasi operazione di natura elettrica scollegare la corrente per evitare qualsiasi rischio di scariche elettriche. - Installare il dispositivo lontano da sorgenti di acqua in conformità ai requisiti stabiliti dalle attuali norme CEI in materia di distanze di sicurezza e come illustrato nella figura sottostante:

- Attenzione: le normative di installazione vigenti a livello locale potrebbero richiedere una distanza di sicurezza superiore al metro. Tener sempre conto anche della legislazione locale. - Installare gli asciugacapelli lontano da persone che stanno facendo bagni o docce. - Integrare nei cavi di fissaggio di tutti i poli dei dispositivi di scollegamento, mantenendo tra i contatti una distanza minima di 3 mm (0,12"), in conformità alle attuali normative europee. - L’installatore avrà cura di controllare che l’impianto elettrico sia stato messo a terra in conformità alla normativa vigente. - È consentito l’utilizzo del presente dispositivo ai bambini a partire da 8 anni e a persone con ridotte capacità fisiche, sensoriali e mentali, inesperte o prive delle conoscenze necessarie solamente sotto supervisione o se istruite in merito all’uso sicuro del dispositivo in modo tale da comprendere i rischi implicati. Questo dispositivo non è un giocattolo. I bambini non potranno effettuare alcun intervento di pulizia né operazione di manutenzione consentita agli utenti se non sotto la supervisione di un adulto. - Non installare il dispositivo su una superficie normalmente infiammabile. - Per fissare l’asciugamani elettrico alla parete seguire le istruzioni del presente manuale e utilizzare la sagoma fornita in dotazione con il dispositivo. Ai sensi delle normative di sicurezza europee, è proibito fissare il dispositivo servendosi di adesivi o metodi analoghi.

Gli asciugamani appartenenti alla famiglia "Machflow" presentano le seguenti specifiche tecniche: Funzionamento automatico. Il dispositivo rileva la presenza delle mani grazie all'impiego di sensori di movimento ad infrarossi. Si tratta di dispositivi con classe di isolamento I, dotati di presa di terra. Erogano un getto di aria potente, concentrato ed omogeneo. Possibilità di regolare la distanza di rilevamento delle mani. Potendo regolare anche la velocità di erogazione dell'aria dall'asciugamani, è possibile ottenere un perfetto equilibrio tra la potenza di asciugatura e il livello di rumorosità. Sistema intelligente integrato per il rilevamento e la discriminazione di "obiettivi" fissi (elementi in marmo, mensole o simili). Non appena rileva la presenza di un "obiettivo" fisso, l'asciugamani si spegne dopo pochi secondi. Include un sistema antivandalismo con arresto automatico. Il tempo massimo di funzionamento continuo è pari a 60 secondi. È munito di motore universale ad alta velocità azionabile progressivamente in modo tale da controllare l'inerzia della sua coppia di avviamento, garantendo così la massima durata dell'asciugamani. GLI INTERVENTI NECESSARI DI INSTALLAZIONE, REGOLAZIONE E MANUTENZIONE SUL PRESENTE ASCIUGAMANI POSSONO ESSERE ESEGUITI ESCLUSIVAMENTE DA PERSONALE TECNICO QUALIFICATO.

Rimozione del coperchio Alla consegna, il coperchio dell'asciugamani è fissato alla base senza esservi avvitato (figura nº 1). Rimuovere il coperchio prestando la dovuta attenzione, in quanto è unito alla base sul retro grazie a un bordino presente su entrambi gli elementi (coperchio e base) (figura nº 2). Rimuovere il coperchio mantenendolo sempre inclinato (figura nº3) fino a estrarre completamente il bordino superiore facendo attenzione a: non danneggiare i componenti interni, in particolar modo il circuito elettronico, non graffiare né deteriorare l'indicatore dei sensori LED, non danneggiare la superficie del coperchio. ATTENZIONE: QUANDO SI SMONTA IL COPERCHIO ALCUNE PARTI ATTIVE DEL DISPOSITIVO SONO ACCESSIBILI.

Montaggio È preferibile eseguire il collegamento alla rete elettrica tramite il condotto posteriore. Per eseguire il montaggio dell'asciugamani attenersi ai seguenti passi: Praticare nella parete quattro fori con un diametro di 8 mm (0,31"), utilizzando il campione fornito (figura nº 4). Rimuovere tutta la polvere dai fori praticati e, successivamente, introdurre i tasselli. Far passare i cavi di alimentazione provenienti dalla rete elettrica attraverso il foro di 22 mm (0,87") di diametro presente sulla multipresa del dispositivo (figura nº 5).

Avvitare con decisione la base del dispositivo alla parete (figura nº 6), assicurandosi che i 4 silentblock siano in posizione corretta tra la base e la parete. Eseguire il collegamento elettrico dei cavi di alimentazione da inserire nella multipresa dell'asciugamani. Collegare i cavi corrispondenti alle due fasi (N ed L) e alla presa di terra, inserendoli negli alloggiamenti previsti appositamente nella multipresa, così come indicato dalle lettere serigrafate (figura nº 7).

Durante l'esecuzione di tale collegamento è necessario prevedere dei sistemi di scollegamento dalla rete di alimentazione, garantendo una separazione di contatto minima di 3 mm (0,12") in tutti i poli. Tali mezzi di scollegamento vanno integrati nell'impianto fisso. L'asciugamani deve essere installato esclusivamente su una superficie chiusa (parete, tramezzo o simile). Posizionare il coperchio sulla base del dispositivo prestando la dovuta attenzione. A tal fine, collocarlo sulla base mantenendolo leggermente inclinato e spingerlo dall'alto verso il basso, in modo che il bordino del coperchio si inserisca correttamente nell'alloggiamento corrispondente di cui è provvista la base (figure nº 8 e nº 9). Collocare le viti di fissaggio del coperchio nella base, avvitandole mediante la chiave speciale in dotazione (figura nº 10). Figura nº 8. Figura nº 9. Figura nº 10.-40- Durante l'intero processo di fissaggio del coperchio alla base è necessario prestare molta attenzione a non danneggiare il circuito elettronico presente sotto la bocchetta dell'asciugamani (figura nº 11). Inoltre, è molto importante controllare che, una volta montato il coperchio e fissato mediante le apposite viti alla base, la corrispondente protezione di plastica si trovi nella giusta posizione, ovvero nell'apertura inferiore a forma di ferro di cavallo (figura nº 12).

N.B.: Mantenere una distanza minima di 400 mm (15,80") da mensole, elementi in marmo o lavamani (figura nº 13). Evitare per quanto possibile la presenza di superfici riflettenti nella zona di azione del sensore a infrarossi dell'asciugamani. Regolazione della velocità del motore e della distanza di rilevamento L'asciugamani è provvisto di dispositivi di regolazione manuale che consentono di regolare la distanza di rilevamento delle mani nonché la velocità dell'aria di asciugatura. Tali regolazioni della velocità del motore e della distanza di rilevamento devono essere eseguite esclusivamente da personale tecnico qualificato. Per effettuare tali regolazioni si devono muovere gli appositi cursori dei due potenziometri lineari, così come illustrato nella figura nº 14.

L'asciugamani si aziona automaticamente semplicemente avvicinando le mani alla zona di rilevamento dei LED, proprio sotto la bocchetta di erogazione dell'aria. Il rilevamento delle mani e il successivo avviamento del dispositivo sono basati su un processo di emissione-riflessione- ricezione del fascio di luce a infrarossi proveniente dai sensori. La distanza di rilevamento è compresa tra 120 e 150 mm circa. (4,72 – 5,9”). Per ottenere una buona asciugatura delle mani è consigliabile risciacquarle previamente con attenzione al fine di eliminare tutti i resti di sapone. Per iniziare il processo di asciugatura posizionare le mani a una distanza di 600-700 mm (2,36 - 2,76") circa dalla bocchetta di erogazione dell'aria e poi fregarle (vedi figura nº 15). Una volta tolte le mani, l'asciugamani si arresta automaticamente dopo 2-3 secondi. Per regolare il raggio di rilevamento, ruotare il potenziometro così come indicato nella figura nº 14. Il tempo massimo di funzionamento continuo dell'asciugamani è pari a 60 secondi. Una volta trascorso tale lasso di tempo, se si desidera che l'asciugamani si rimetta in funzionamento è necessario distanziare le mani dalla zona di rilevamento per poi riavvicinarle allo stesso punto. Questo dispositivo non è stato concepito per essere utilizzato da persone con una disabilità fisica, sensoriale o intellettiva, prive di esperienze e/o conoscenze previe, né da bambini, a meno che non abbiano previamente ricevuto istruzioni pertinenti circa l'uso del dispositivo o lo utilizzino sotto la supervisione di un responsabile di sicurezza.

Una buona pulizia dell'asciugamani aiuterà a prolungarne la durata. È raccomandabile ritirare tutta la polvere accumulata all'interno dell'asciugamani almeno una volta all'anno. Per eseguire una corretta pulizia dell'asciugamani è necessario attenersi ai seguenti passi: Scollegare l'asciugamani dalla rete elettrica. Allentare le due viti inferiori che fissano il coperchio alla base impiegando la chiave speciale in dotazione. Rimuovere il coperchio seguendo i passi descritti nel paragrafo "Rimozione del coperchio" ed appoggiarlo con cura su un panno, facendo sempre attenzione a non grattaro né graffiarlo. Pulire la polvere e rimuovere tutta la sporcizia eventualmente presenti all'interno dell'asciugamani, servendosi di un panno asciutto o di una spazzola con setole soffici. Durante la pulizia partire dalla bocchetta di ingresso dell'aria fino al motore (parte superiore della bocchetta), evitando per quanto possibile di provocare la caduta di polvere o sporcizia all'interno del gruppo turbina-motore. MODO D'USO

Figura nº 15.-42- Pulire con cura la polvere dalla zona vicina al circuito elettronico di azionamento situato all'interno dell'apposito alloggiamento e rinchiuso come in una scatola. Prestare massima attenzione durante tale operazione in modo tale da evitare di danneggiare in qualsiasi momento qualche componente del circuito elettronico. Pulire la superficie dello schermo protettore dei sensori ad infrarossi servendosi di un soffice panno. Pulire il coperchio utilizzando uno straccio umido, imbevuto in una soluzione di acqua e sapone neutro. Dopo aver pulito l'intera superficie, risciacquare il sapone passando sul coperchio un altro straccio inumidito con acqua per poi asciugarlo totalmente con un panno asciutto. Chiudere l'asciugamani, rimontando il coperchio, fissando le viti che uniscono il coperchio alla base ed eseguire il collegamento alla rete elettrica. Avviare l'asciugamani 2 o 3 volte di seguito in modo tale da assicurarsi che tutta la polvere rimanente sia stata espulsa.

PULIZIA CARCASSE CROMATE E DORATE

Per la pulizia utilizzare solo una pelle di daino inumidita con acqua; non usare nessun tipo di detersivo né acidi, candeggina, abrasivi, prodotti a base di acido cloridrico, ecc. Fare attenzione a non danneggiare né forzare alcun componente.

Rischio di elettrocuzione - L'installatore deve verificare che il dispositivo sia collegato a terra nel rispetto della normativa vigente. - Inoltre, deve assicurarsi che l'impianto elettrico preveda un interruttore differenziale ad alta sensibilità I n ≤ 0.03 A. - Infine, prima di eseguire qualsiasi intervento di manutenzione, deve controllare che il dispositivo sia scollegato dalla rete di alimentazione di tensione di ingresso.www.mediclinics.com

Coperchio in acciaio laccato bianco 1 RC9224008SMD Coperchio in acciaio inox con rifinitura lucida 1 RC9213008SMD Coperchio in acciaio inox con rifinitura satinata 1 RC9212008SMD Gruppo motore 2 RC9111003SMD Circuito elettronico 3 RC9121011SMD

DISEGNO ESPLOSO DI BASE

DICHIARAZIONE DI CONFORMITÀ
