MANUALE UTENTE TE6603 TOPCOM
IT Le caratteristiche descritte nel presente manuale vengono pubblicate con riserva di modifica.
IT II simbolo CE indica che l'unità è conforme ai requisiti fondamentali della direttiva R&TTE.
IT Destinato ad essere collegato alla rete telefonica analogica pubblica.

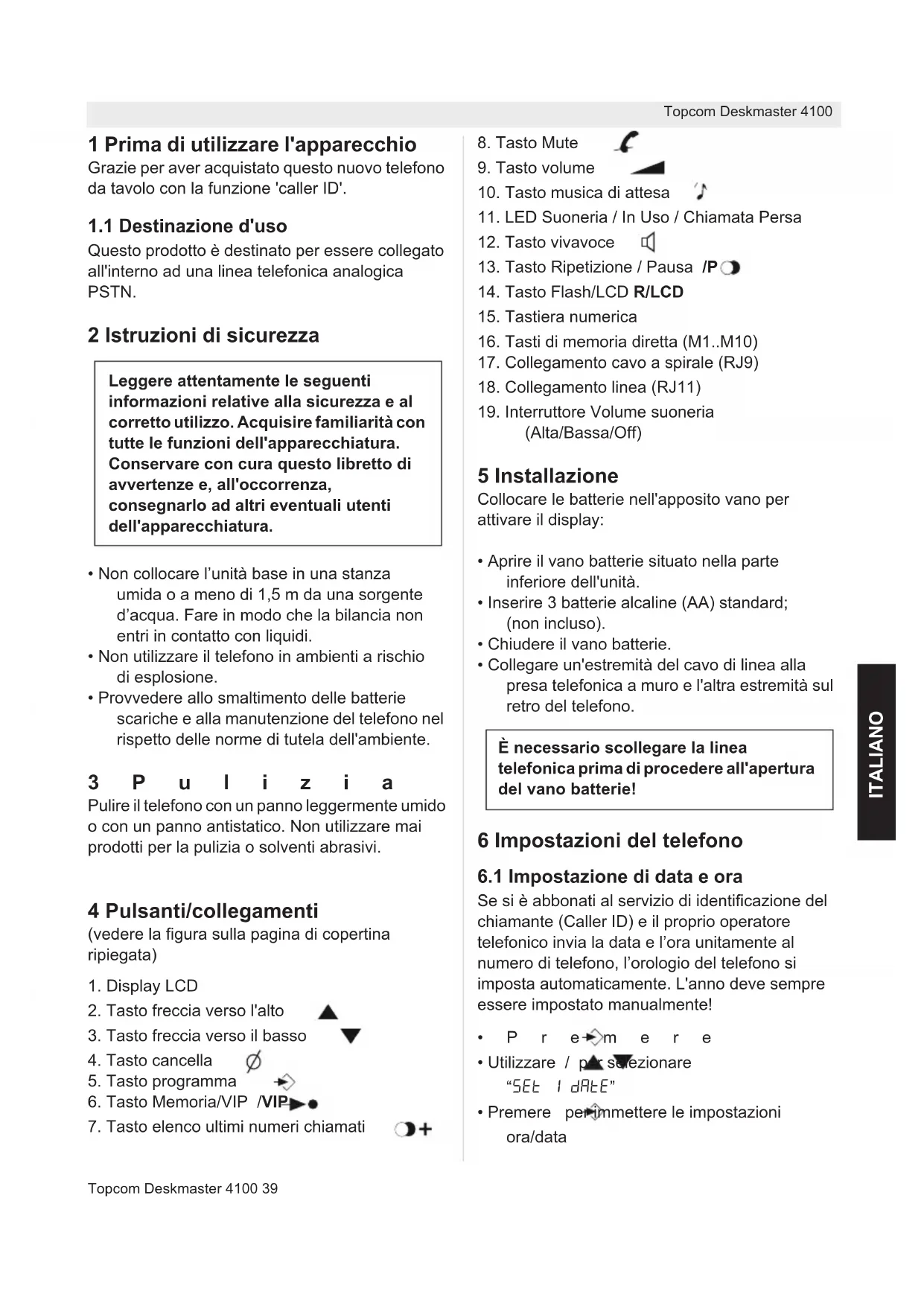

1 Prima di utilizzare l'apparecchio
Grazie per aver acquistato questo nuovo telefono da tavolo con la funzione 'caller ID'.
1.1 Destinazione d'uso
Questo prodotto è destinato per essere collegato all'interno ad una linea telefonica analogica PSTN.
2 Istruzioni di sicurezza
Leggere attentamente le seguenti informazioni relative alla sicurezza e al corretto utilizzo. Acquisire familiarità con tutte le funzioni dell'apparecchiatura. Conservare con cura questo libretto di avvertenze e, all'occorrenza, consegnarlo ad altri eventuali utenti dell'apparecchiatura.
- Non collocare l'unità base in una stanza umida o a meno di 1,5 m da una sorgente d'acqua. Fare in modo che la bilancia non entri in contatto con liquidi.
- Non utilizzare il telefono in ambienti a rischio di esplosione.
- Provvedere allo smaltimento delle batterie scariche e alla manutenzione del telefono nel rispetto delle norme di tutela dell'ambiente.
3 P u l i z i a
Pulire il telefono con un panno leggermente umido o con un panno antistatico. Non utilizzare mai prodotti per la pulizia o solventi abrasivi.
4 Pulsanti/collegamenti
(vedere la figura sulla pagina di copertina ripiegata)
- Display LCD
- Tasto freccia verso l'alto
- Tasto freccia verso il basso
- Tasto cancella
- Tasto programma
-
Tasto Memoria/VIP
-
Tasto elenco ultimi numeri chiamati
- Tasto Mute
- Tasto volume
- Tasto musica di attesa
- LED Suoneria / In Uso / Chiamata Persa
- Tasto vivavoce
- Tasto Ripetizione / Pausa /P
- Tasto Flash/LCD R/LCD
- Tastiera numerica
- Tasti di memoria diretta (M1..M10)
- Collegamento cavo a spirale (RJ9)
- Collegamento linea (RJ11)
- Interruttore Volume suoneria (Alta/Bassa/Off)
5 Installazione
Collocare le batterie nell'apposito vano per attivare il display:
- Aprire il vano batterie situato nella parte inferiore dell'unità.
- Inserire 3 batterie alcaline (AA) standard; (non incluso).
• Chiudere il vano batterie. - Collegare un'estremità del cavo di linea alla presa telefonica a muro e l'altra estremità sul retro del telefono.
È necessario scollegare la linea telefonica prima di procedere all'apertura del vano batterie!
6 Impostazioni del telefono
6.1 Impostazione di data e ora
Se si è abbonati al servizio di identificazione del chiamante (Caller ID) e il proprio operatore telefonico invia la data e l'ora unitamente al numero di telefono, l'orologio del telefono si imposta automaticamente. L'anno deve sempre essere impostato manualmente!
• P r e→m e r e
- Utilizzare / per selezionare "SET I DATE"
- Premere per immettere le impostazioni ora/data
• Utilizzare / par cambiare
- Premere per passare alla voce seguente
Premere ∅ per uscire dal menu
6.2 Impostazione del prefisso
Se si è abbonati al servizio di identificazione del chiamante (Caller ID) in alcuni Paesi può essere necessario impostare il proprio prefisso. Quando il telefono riceve un'identificazione del chiamante rimuove il prefisso impostato dal numero del chiamante.
- Premere per accedere al menu
- Utilizzare / par selezionare "SET 2 CodE"
- Premere per accedere alle impostazioni del prefisso telefonico
• Utilizzare / par cambiare - Premere per passare alla cifra seguente
6.3 Impostazione del contrasto del display LCD
Ci sono 8 livelli di contrasto del display (0..7) Scegliere il livello desiderato.
- Premere per accedere al menu
- Utilizzare / par svezionare "SET 3 Lcd"
- Premere perimmettere le impostazioni del contrasto del display
- Utilizzare / par svezionare il livello
- Premere per confermare
Inoltre, è possibile accedere alle impostazioni del contrasto del display LCD semplicemente premendo il tasto R/LCD
6.4 Impostazione del codice PBX
Quando il vostro telefono è collegato a un sistema PBX potete immettere il codice di accesso alla linea PBX.
Il codice di accesso alla linea verrà aggiunto quando viene composto un numero dalla lista delle chiamate ricevute.
- Premere per accedere al menu
- Utilizzare / par selezionare "SET 4 PcodE"
- Premere perimmettere le impostazioni
- Utilizzare / par cambiare la cifra selezionata
- Premere per passare alla cifra seguente
6.5 Selezionare la modalità di selezione IMPULSO o TONO
Per default, il telefono è settato in modalità di selezione Tono (DTMF). Alcune vecchie linee richiedono la modalità di selezione a impulsi.
- Premere per accedere al menu
- Utilizzare / par selezionare " SET 5 P- E"
- Premere per accedere alle impostazioni Impulso/Tono
• Utilizzare / par selezionare toNE o PULSE - Premere per confermare
6.6 Impostazione del Tempo flash
Il tasto R/LCD (flash) consente di utilizzare servizi come l'avviso di chiamata (se offerto dal proprio operatore telefonico) o per trasferire la chiamata quando il telefono è collegato a un sistema PBX.
In funzione del Paese, il tempo di flash può essere diverso.
Il telefono supporta 4 possibilità: 100, 300, 600 e 1000 msec.
- Premere per accedere al menu
- Utilizzare / par selezionare "SET 6 FLASH"
- Premere per accedere alle impostazioni FLASH
- Utilizzare / par selezionare il tempo di flash desiderato
- Premere per confermare
6.7 Volume della suoneria
Nel pannello posteriore del telefono si trova un commutatore che consente di impostare tre livelli di volume diversi: off, basso e alto.
- Scegliere il volume desiderato
6.8 Divieto di selezione da una linea parallela
E' possibile impedire ad altri telefoni, collegati alla propria linea, di fare una chiamata.
Quando questa funzione viene attivata, verrà generato un allarme se qualcuno cerca di fare una chiamata con un altro telefono collegato alla propria linea.
- P r e m e r e
- Viene visualizzato "SPI oFF"
- Premere nuovamente # per attivare "SPI on"
- Premere per confermare
Seguire la stessa procedura per disattivare la funzione ("SPI oFF")
7 Funzionamento
7.1 Effettuare una chiamata
- Immettere il numero di telefono
- Premere per cancellare una cifra immessa per sbaglio
- Sollevare il ricevitore o premere per effettuare una chiamata vivavoce
Durante una chiamata con il ricevitore, è possibile passare alla modalità vivavoce premendo è riagganciando il ricevitore.
Se il telefono è collegato a un sistema PBX può essere necessario aggiungere una pausa dopo il codice di accesso PBX. Il telefono può creare una pausa di 4 secondi.
Ad esempio:
0 P 012345678
Premere il tasto 📄 per inserire una pausa
Il timer che misura la durata della chiamata apparirà sul display 6 secondi dopo aver composto il numero.
7.2 Ricezione di una chiamata
- Quando c'è una chiamata in entrata, il telefono suona e il LED suoneria lampeggia.
- Sollevare il ricevitore o premere per ricevere la chiamata in vivavoce
7.3 Impostare il livello del volume
Durante la conversazione è possibile regolare il volume dell'altoparlante nel ricevitore o nell'altoparlante (modo vivavoce). Ci sono 4 livelli di volume.
- Premere il tasto volume o utilizzare ▲/ per impostare il livello del volume
7.4 Mettere in mute il microfono
Durante una chiamata è possibile disattivare il microfono e parlare liberamente senza essere uditi dal chiamante.
- Premere perattivare (viene visualizzato "mutE" nel display)
- Premere nuovamente per riprendere la conversazione
7.5 Tasto musica di attesa
Durante la conversazione è possibile premere il tasto per mettere in attesa l'altro utente.
L'utente messo in attesa potrà ascoltare una melodia elettronica.
- Premere il tasto per mettere l'altro utente in attesa
- Premere nuovamente il tasto per riprendere la conversazione
7.6 Ripetizione dell'ultimo numero
Il telefono ha due tasti diversi di ripetizione della selezione
7.6.1 Ripetizione dell'ultimo numero ○/P
Premere il tasto per ripetere l'ultimo numero selezionato.
7.6.2 Elenco degli ultimi numeri chiamati
O+
Il telefono memorizza gli ultimi 18 numeri composti e la durata delle corrispondenti chiamate.
- Premere e utilizzare / per ▲▼ scorrere la lista degli ultimi numeri composti (sul display viene visualizzato "OUT")
Topcom Deskmaster 4100
- Sollevare il ricevitore o premere per effettuare una chiamata vivavoce
- Premere per cancellare un numero
- Premere per tre secondi per cancellare tutti i numeri
7.7 Identificazione del chiamante (Caller ID)
Il telefono memorizza fino a 80 numeri di chiamate in arrivo assieme alla data e ora delle chiamate.
- Premere / par s'orrere la lista delle ultime chiamate in arrivo (sul display appare «IN»)
- Premere per cancellare un numero
- Premere per tre secondi per cancellare tutti i numeri
Le chiamate perse appaiono come «NEW» Il LED Chiamata Persa lampeggia per indicare una o più chiamate perse
7.8 Numeri VIP
Nella lista di chiamate ricevute è possibile classificare alcuni numeri speciali come VIP (Very important person).
- Scorrendo la lista delle chiamate in arrivo premere VIP per classificare il numero come VIP
- Sul display appare il simbolo
- Premere nuovamente /VIP per eliminare la classificazione VIP
Quando un numero è classificato come VIP non è possibile cancellarlo dalla lista delle chiamate in arrivo.
8 Numeri in memoria
Deskmaster 4100 ha 10 tasti di memoria diretta (M1, M2,.. M10) e 10 numeri di memoria indiretta.
8.1 Memorizzazione di un numero
- Con il ricevitore agganciato, selezionare il numero da memorizzare
- P r e ➞ m e r e / VIP: La dicit visualizzata sul display
- Scegliere un tasto di memoria diretta M1, M2, ... M10
Oppure
- Scegliere un numero di memoria indiretta sulla tastiera (0...9)
8.2 Chiamata a un numero in memoria diretta
- Premere M1, M2,.. M10
- Sollevare il ricevitore o premere per effettuare una chiamata vivavoce
8.3 Chiamata a un numero di memoria indiretta
• P r e ➤ n e r e /VIP + il nume indiretta (0...9)
- Sollevare il ricevitore o premere per effettuare una chiamata vivavoce
Tutti i numeri in memoria vengono cancellati se le batterie vengono rimosse e il telefono resta scollegato dalla linea telefonica per più di 10 minuti!
