Tuotetyyppi	Analoginen pöytäpuhelin soittajan tunnistuksella
Merkki	TOPCOM
Malli	TE6603
Virransyöttö	3 AA-paristoa (eivät sisälly) näyttöä ja muistia varten; puhelinlinja antaa virran
Näyttö	LCD-näyttö kontrastin säädöllä (8 tasoa)
Luettelon kapasiteetti	10 suoraa muistia (M1-M10) + 10 epäsuoraa muistia (näppäimet 0-9) + enintään 80 saapunutta numeroa + 18 soitettua numeroa
Päätoiminnot	Vapauspuhelu, soittajan tunnistus, uudelleenvalinta, puheluluettelo, VIP-numerot, odotusmusiikki, mykistys, säädettävä flash
Asetukset	Soittoäänen voimakkuus (Hi/Lo/Off), LCD-kontrasti, flashin kesto (100/300/600/1000 ms), valintatapa (impulssi/ääni), etuliite, rinnakkaislinjasuoja
Liitännät	1 RJ11-liitin puhelinlinjalle, 1 RJ9-liitin luurille
Puhdistus	Kostea tai antistaattinen liina; älä käytä hankaavia puhdistusaineita
Turvallisuus	Suoja rinnakkaislinjan valintaa vastaan (SPI)
Sertifikaatit	Euroopan R&TTE-direktiivin mukainen, CE-merkintä
Käyttölämpötila	Sisäkäyttö, vältä kosteutta
Soittotyypit	Säädettävä äänenvoimakkuus, ei valittavia melodioita
Johdon pituus	Ei määritelty (vakio n. 2 m)
Väri	Ei määritelty (yleensä musta)
Takuu	Ei määritelty (kysy myyjältä)
Mitat (arvioidut)	Noin 22 x 18 x 10 cm
Paino (arvioitu)	Noin 500 g (ilman paristoja)

Usein kysytyt kysymykset - TE6603 TOPCOM

Kuinka asetan päivämäärän ja kellonajan Topcom TE6603:ssa?

Paina ohjelmanäppäintä, käytä nuolia valitaksesi SEE dRtE, paina sitten ohjelmanäppäintä. Käytä nuolia muuttaaksesi arvoja ja ohjelmanäppäintä siirtyäksesi seuraavaan kenttään. Kello asettuu automaattisesti, jos operaattorisi lähettää päivämäärän ja kellonajan soittajan tunnistuksen yhteydessä.

Kuinka tallennan numeron suoraan muistiin (M1-M10)?

Valitse numero, paina sitten Muisti/VIP-näppäintä. Näytöllä lukee StorE. Paina haluamaasi M1-M10-näppäintä tallentaaksesi.

Kuinka aktivoin vapauspuhelutilan?

Soittaaksesi vapauspuhelun, valitse numero ja paina Vapauspuhelu-näppäintä. Vastataksesi paina tätä näppäintä luurin nostamisen sijaan.

Kuinka tarkastelen saapuneiden puhelujen luetteloa?

Käytä ylös/alas-näppäimiä selataksesi saapuneita puheluja. Näytöllä lukee IN. Vastaamattomat puhelut näkyvät NOUVEAUX-merkinnällä ja merkkivalo vilkkuu.

Kuinka määritän numerolle VIP-statuksen?

Valitse numero luettelosta nuolilla ja paina Muisti/VIP-näppäintä. VIP-symboli tulee näkyviin. Paina uudelleen poistaaksesi VIP-statuksen. VIP-numeroa ei voi poistaa.

Kuinka säädän näytön kontrastia?

Paina R/LCD-näppäintä päästäksesi suoraan kontrastisäätöön tai valikon kautta: paina ohjelmanäppäintä, valitse SET 3 Lcd, käytä nuolia valitaksesi taso (0-7) ja vahvista ohjelmanäppäimellä.

Kuinka aktivoin suojan rinnakkaislinjan valintaa vastaan?

Pidä #-näppäintä painettuna 3 sekunnin ajan. Näytöllä lukee SPI oFF. Paina # uudelleen aktivoidaksesi (SPI on). Vahvista ohjelmanäppäimellä. Poistaaksesi toista toimenpide.

Kuinka lisään tauon valinnan aikana?

Paina Uudelleenvalinta/Tauko/P-näppäintä lisätäksesi 4 sekunnin tauon. Esimerkki: 0 P 012345678.

Mitä teen, jos näyttö on tyhjä tai ei toimi?

Tarkista, että AA-paristot on asetettu oikein laitteen alla olevaan lokeroon. Jos puhelin on irrotettu linjasta yli 10 minuutiksi, muistit tyhjenevät.

Kuinka puhdistan puhelimen?

Käytä kevyesti kosteaa tai antistaattista liinaa. Älä koskaan käytä hankaavia puhdistusaineita tai liuottimia. Vältä laitteen kastumista.

KÄYTTÖOHJE TE6603 TOPCOM

FI Tässä ohjekirjassa julkaissut tiedot voivat muuttua ilman ennakkoilmoitusta.

SF Laite noudattaa R&TTE-direktilvien vaatimuksia, mikä on vahvistettu CE-merkillä.

SF Liitetään yleiseen analogiseen puhelinverkkoon.

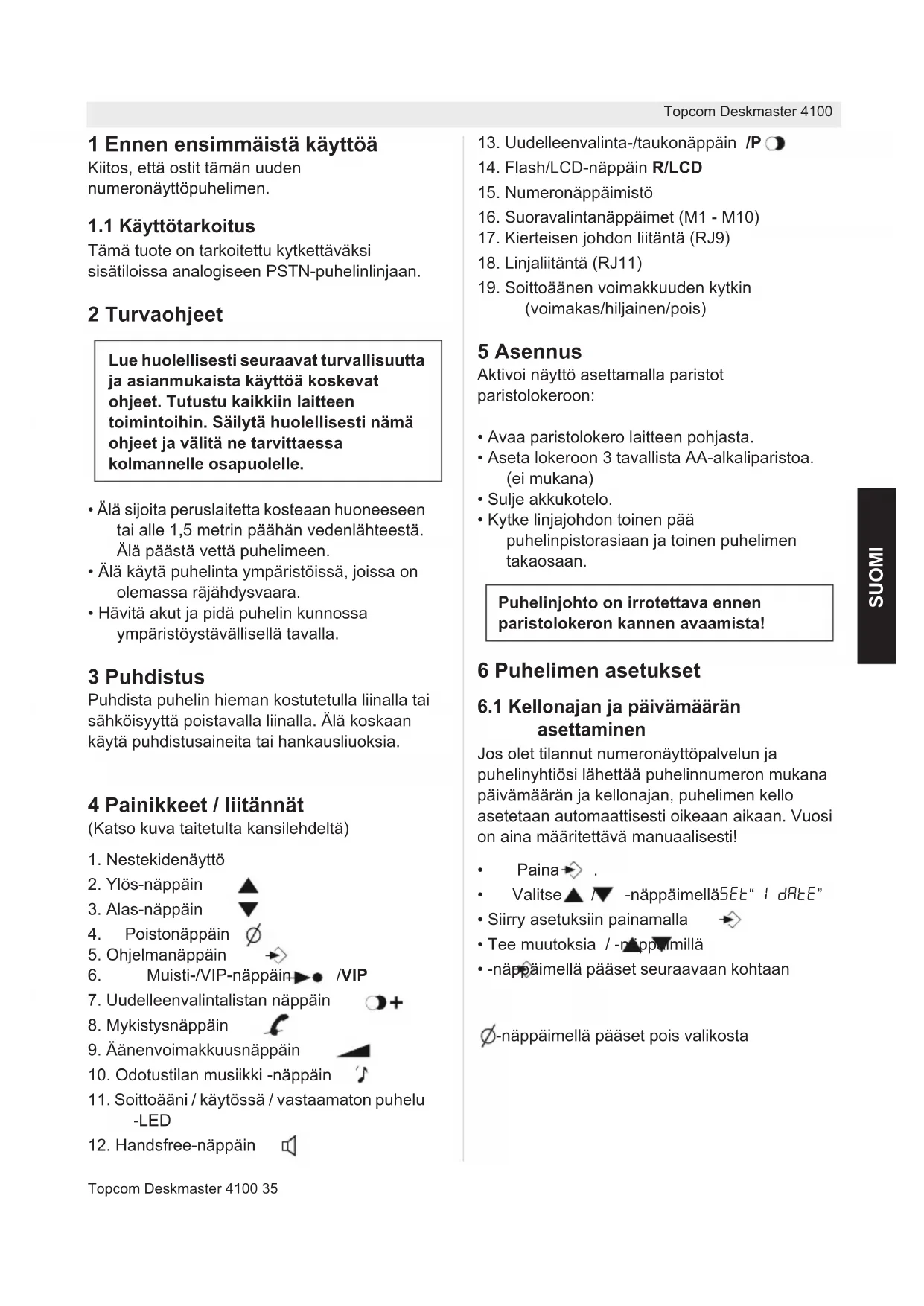

1 Ennen ensimmäistä käyttöä

Kiitos, että ostit tämän uuden numeronäyttöpuhelimen.

1.1 Käyttötarkoitus

Tämä tuote on tarkoitettu kytkettäväksi sisätiloissa analogiseen PSTN-puhelinlinjaan.

2 Turvaohjeet

Lue huolellisesti seuraavat turvallisuutta ja asianmukaista käyttöä koskevat ohjeet. Tutustu kaikkiin laitteen toimintoihin. Säilytä huolellisesti nämä ohjeet ja välitä ne tarvittaessa kolmannelle osapuolelle.

• Älä sijoita peruslaitetta kosteaan huoneeseen tai alle 1,5 metrin päähän vedenlähteestä. Älä päästä vettä puhelimeen.
• Älä käytä puhelinta ympäristöissä, joissa on olemassa räjähdysvaara.
• Hävitä akut ja pidä puhelin kunnossa ympäristöystävällisellä tavalla.

3 Puhdistus

Puhdista puhelin hieman kostutetulla liinalla tai sähköisyyttä poistavalla liinalla. Älä koskaan käytä puhdistusaineita tai hankausliuoksia.

4 Painikkeet / liitännät

(Katso kuva taitetulta kansilehdeltä)

1. Nestekidenäyttö
2. Ylös-näppäin
3. Alas-näppäin
4. Poistonäppäin
5. Ohjelmanäppäin
6. Muisti-/VIP-näppäin▶●
7. Uudelleenvalintalistan näppäin
8. Mykistysnäppäin
9. Äänenvoimakkuusnäppäin
10. Odotustilan musiikki -näppäin
11. Soittoääni / käytössä / vastaamaton puhelu -LED
12. Handsfree-näppäin

1. Uudelleenvalinta-/taukonäppäin /P
2. Flash/LCD-näppäin R/LCD
3. Numeronäppäimistö
4. Suoravalintanäppäimet (M1 - M10)
5. Kierteisen johdon liitäntä (RJ9)
6. Linjaliitäntä (RJ11)
7. Soittoäänen voimakkuuden kytkin (voimakas/hiljainen/pois)

5 Asennus

Aktivoi näyttö asettamalla paristot paristolokeroon:

• Avaa paristolokero laitteen pohjasta.
• Aseta lokeroon 3 tavallista AA-alkaliparistoa. (ei mukana)
• Sulje akkukotelo.
• Kytke linjajohdon toinen pää puhelinpistorasiaan ja toinen puhelimen takaosaan.

Puhelinjohto on irrotettava ennen paristolokeron kannen avaamista!

6 Puhelimen asetukset

6.1 Kellonajan ja päivämäärän asettaminen

Jos olet tilannut numeronäyttöpalvelun ja puhelinyhtiösi lähettää puhelinnumeron mukana päivämäärän ja kellonajan, puhelimen kello asetetaan automaattisesti oikeaan aikaan. Vuosi on aina määritettävä manuaalisesti!

• Paina →
• Valitse ▲ ▼ -näppäimelläSET“ I dRtE”
  • Siirry asetuksiin painamalla
• Tee muutoksia / -nippimillä
• näppäimellä pääset seuraavaan kohtaan

∅-näppäimellä pääset pois valikosta

6.2 Aseta suuntanumero

Jos olet tilannut numeronäyttöpalvelun, joissakin maissa täytyy syöttää suuntanumero. Kun puhelin vastaanottaa soittajan numeron, se poistaa suuntanumeron tulevasta numerosta.

• näppäimellä pääset valikkoon
• Valitse ▲ ▼ -näppäimelläE£t "2 Cod£"
• Siirry suuntanumeroasetuksiin painamalla
• Tee muutoksia / -nippaimillä
• näppäimellä pääset seuraavaan numeroon.

6.3 Aseta nestekidenäytön kontrasti

Laitteessa on 8 nestekidenäytön kontrastitasoa (0–7) Valitse mukavin taso.

• näppäimellä pääset valikkoon
• Valitse ▲ ▼ -näppäimelläSET "3 Lcd"
• Siirry nestekidenäytön kontrastiasetuksiin painamalla →
• Valitse taso / -äppaimillä.
  • Vahvista painamalla

Voit käyttää nestekidenäytön kontrastiasetuksia myös pelkästään painamalla R/LCD-näppäintä.

6.4 Aseta PBX-koodi

Jos puhelin on kytketty PBX-järjestelmään, voit näppäillä PBX-linjan käyttökoodin.

Linjan käyttökoodi lisätään valittaessa numeroa puhelinnumerolistalta.

• näppäimellä pääset valikkoon
• Valitse / -nippimellä "SET 4 PcodE"
• Siirry asetuksiin painamalla
  • / -näppa-mellä voit vaihtaa valittua numeroa
• näppäimellä pääset seuraavaan numeroon

6.5 Valitse PULSE (impulssi)- tai TONE (ääni) -valinta

Oletusarvon mukaan valinta-asetus on äänivalinta (DTMF). Joissakin vanhoissa linjoissa on käytettävä impulssivalintaa.

• näppäimellä pääset valikkoon
• Valitse ▲ ▼ -näppäimelläSEt“ P- t”
• Siirry impulssi- tai äänivalinta-asetuksiin painamalla
• Valitse toNE tai PULSE painamalla / . ▲ ▼
  • Vahvista painamalla

6.6 Aseta flash-aika

R/LCD-näppäintä (flash) käytetään jonotuksen kaltaisiin palveluihin (tämän palvelun tarjoaa puhelinyhtiö) tai puhelujen siirtämiseen silloin, kun puhelin on kytketty PBX-järjestelmään.

Flash-aika voi vaihdella maan mukaan.

Puhelin tukee neljää vaihtoehtoa: 100, 300, 600 ja 1000 ms

• näppäimellä pääset valikkoon
• Valitse / -nippimellä "SET 6 FLASH"
• Siirry FLASH-asetuksiin painamalla .
• Valitse flash-aika / -nappimillä.
  • Vahvista painamalla

6.7 Soittoäänen voimakkuus

Puhelimen takapaneelissa on valitsin, jolla voit valita soittoäänelle kolme eri voimakkuutta: off, low ja high (pois, matala ja voimakas).

- Valitse mukavin äänenvoimakkuusasetus

6.8 Rinnakkaispuhelimen soittojen estäminen

Voit estää muita linjaasi kytkettyjä puhelimia soittamasta puheluja.

Kun tämä toiminto on käytössä, sinulle ilmoitetaan, kun joku yrittää soittaa toisella linjaasi kytketyllä puhelimella.

• Paina # ja pidä sitä painettuna kolmen sekunnin ajan.
• Näyttöön tulee "SPI oFF"-
• Aktivoi "SPI on" painamalla # uudelleen.
  • Vahvista painamalla

Voit poistaa tämän toiminnon käytöstä ("SPI oFF") tekemällä nämä toimet uudelleen.

7 K ä y t t ö

7.1 Soittaminen

• Näppäile puhelinnumero.
- Poista -näppäimellä väärin näppäilemäsi numero
- Nosta kuuloke tai soita handsfree-puhelu painamalla -näppäintä

Soittaessasi kuuloketta käyttäen voit siirtyä käyttämään handsfree-laitetta painamalla näppäintä ja laskemalla kuulokkeen.

Jos puhelin on kytketty PBX-järjestelmään, sinun on ehkä pidettävä tauko PBX-käyttökoodin jälkeen. Puhelin voi lisätä 4 sekunnin tauon

Esimerkiksi:

0 P 012345678

Voit lisätä tauon painamalla /F-näppäintä.

Puhelun keston ajastin käynnistyy näytöllä 6 sekuntia numeron valinnan jälkeen.

7.2 Puhelun vastaanottaminen

• Kun puhelimeen saapuu puhelu, puhelin soi ja soiton merkkivalo vilkkuu.
• Nosta kuuloke tai vastaa puheluun handsfree-laitteen avulla painamalla näppäintä

7.3 Aseta äänenvoimakkuus.

Voit säätää kuulokkeen tai kaiuttimen (handsfree-tila) äänenvoimakkuutta puhelun aikana. Laitteessa on 4 äänenvoimakkuustasoa.

• Paina äänenvoimakkuusnäppäintä tai aseta äänenvoimakkuustaso painamalla ▲.

7.4 Mykistä mikrofoni

Puhelun aikana voit poistaa mikrofonin käytöstä ja puhua vapaasti, niin ettei puhelun toinen osapuoli kuule.

• Voit ottaa tämän käyttöön painamalla (näyttöön tulee "mutE")
• Jatka keskustelua painamalla -nänpäintä uudelleen

7.5 Odotustilan musiikki

Voit asettaa soittajan odotustilaan puhelun aikana -näppäimellä. Soittaja kuulee elektronisen melodian.

- Voit asettaa soittajan odotustilaan painamalla ♪-näppäintä

- Jatka keskustelua painamalla näppäintä uudelleen

7.6 Edellisen numeron uudelleenvalinta

Puhelimessa on kaksi uudelleenvalintanäppäintä.

7.6.1 Edellisen numeron uudelleenvalinta 📄/P.

Voit valita viimeksi valitun numeron uudelleen painamalla tätä näppäintä.

7.6.2 Uudelleenvalintalista 📄+

Puhelin tallentaa 18 viimeksi valittua numeroa ja puhelujen keston.

- Voit käydä läpi viimeksi valittuja numeroita painamalla ensin -näppäintä ja sitten ▲/▼äytölle tulee teksti "OUT")

- Nosta kuuloke tai soita handsfree-puhelu painamalla -näppäintä

- Poista numero painamalla -näppäintä

- Voit poistaa kaikki numerot painamalla ja∅ pitämällä sitä painettuna kolmen sekunnin ajan.

7.7 Numeronäyttö

Puhelin pystyy tallentamaan enintään 80 soittajan numeroa ja puhelujen ajat ja päivämäärät.

- Voit käydä läpi saapuneita puheluja painamalla /näpäintä (näytölle tulee teksti "IN")

- Poista numero painamalla -näppäintä

- Voit poistaa kaikki numerot painamalla ja pitämällä sitä painettuna kolmen sekunnin ajan.

Vastaamatta jääneet puhelut näytetään yhdessä tekstin "NEW" kanssa Vastaamatta jääneen puhelun merkkivalo ilmaisee, että vähintään yhteen saapuneeseen puheluun ei ole vastattu.

7.8 VIP-numerot

Saapuvien puhelujen numerolistaan voit määrittää tiettyjä numeroita VIP-numeroiksi (very important person).

• Kun selaat soittajien numeroita, voit määrittää numeron VIP-numeroksi painamalla →●/VIP.

- Näytölle tulee kuvake

- Voit poistaa VIP-valinnan painamalla / → VIP uudelleen.

Kun numero on määritetty VIP-numeroksi, et voi poistaa sitä soittajien numeroiden listalta.

8 Muistinumerot

Deskmaster 4100 -puhelimessa on 10 suoravalintanäppäintä (M1, M2 - M10) ja 10 epäsuoraa muistinumeroa.

8.1 Numeron tallentaminen

• Valitse tallennettava numero, kun kuuloke on paikallaan.
• Pain: /VIP : "StorE-teksti näkyy näytöllä.
• Valitse suoravalintanäppäin M1, M2 - M10
• Valitse epäsuora muistinumero näppäimistön avulla (0...9)

Tai

8.2 Suoravalintanumeron käyttö

• Paina M1, M2 - M10
• Nosta kuuloke tai soita handsfree-puhelu painamalla -näppäintä

8.3 Epäsuoran muistinumeron käyttö

• V a → ● i t s e (0 - 9)
- Nosta kuuloke tai soita handsfree-puhelu painamalla -näppäintä

Kaikki muistissa olevat numerot poistuvat, jos paristot on poistettu ja puhelin irrotetaan puhelinlinjasta yli 10 minuutin ajaksi.
