Tipo di prodotto	Bicicletta pieghevole
Marca	Wayscral
Modello	W165
Dimensioni (piegata)	38 x 66 x 89 cm
Peso	13 kg
Carico massimo	100 kg (utente + carico)
Dimensioni dei pneumatici	20 x 1,75 pollici
Tipo di cambio	Shimano 6 velocità
Tipo di freni	V-brake in alluminio
Alimentazione dei fari	2 batterie AA (LR6) per faro anteriore, 2 batterie LR44 per luce posteriore
Sistema di piegatura	Telaio pieghevole con fermo di bloccaggio e attacco regolabile
Campanello	Sì, montato sul manubrio
Cavalletto	Sì, integrato
Manutenzione	Pulizia con acqua saponata, lubrificazione regolare della catena e dei cuscinetti
Sicurezza	Illuminazione anteriore e posteriore, catadiottri (bianco, rosso, arancione), campanello, uso del casco raccomandato
Parti di usura	Pneumatici, camere d'aria, pastiglie dei freni, catena
Garanzia	1 anno parti (escluse parti di usura)
Norme	EN 14764 e EN 14872
Utilizzo previsto	Strada urbana, strada asfaltata

Domande frequenti - W165 WAYSCRAL

Come piegare la bicicletta Wayscral W165 ?

Per piegare il telaio, rimuovere il fermo di sblocco rapido, sollevarlo verso l'alto per sbloccare il telaio, quindi piegare le due parti una contro l'altra. Per l'attacco del manubrio, metterlo in posizione verticale, riportare la leva in basso e bloccarla spingendo la leva verso l'attacco. Ricordarsi di abbassare il cappio di plastica sopra la leva per sicurezza.

Qual è la pressione raccomandata dei pneumatici ?

La pressione raccomandata per i pneumatici 20 x 1,75 pollici è di 43 PSI (2,4-2,5 bar). Controllare periodicamente la pressione per evitare un'usura prematura.

Come regolare l'altezza della sella ?

Per regolare l'altezza della sella, allentare il collare della sella, regolare l'altezza in modo da avere la gamba tesa con il tallone sul pedale in posizione bassa (ginocchio leggermente piegato durante la pedalata). Non superare il segno massimo e assicurarsi che la sella non tocchi alcun componente in posizione bassa.

Che tipo di olio usare per la catena ?

Si consiglia di utilizzare un olio specifico per catena e cambio. Per gli altri componenti (cuscinetti, assi), usare grasso. Lubrificare regolarmente per evitare la corrosione.

Come cambiare le velocità correttamente ?

Utilizzare la maniglia destra per cambiare le 6 velocità. Effettuare sempre i cambiamenti in movimento per evitare di danneggiare il cambio. Più alto è l'indicatore, più difficile è la pedalata.

Cosa fare se i freni non stringono abbastanza ?

Controllare prima l'usura delle pastiglie dei freni. Se necessario, regolare la tensione tramite il dado e il controdado (a) per regolare la base di frenata, o la vite a croce (b) per compensare l'usura. Le maniglie non devono toccare il manubrio quando si frena a fondo.

Quali sono gli elementi di sicurezza obbligatori ?

La bicicletta è dotata di un farò anteriore bianco, una luce posteriore rossa, catadiottri (bianco davanti, rosso dietro, arancione sulle ruote e pedali) e un campanello. L'uso del casco è fortemente raccomandato.

Come pulire la bicicletta senza danneggiarla ?

Usare una spugna e acqua tiepida saponata con un getto d'acqua senza pressione. Pulire i fianchi dei cerchi e le pastiglie dei freni con alcol o acetone. Evitare assolutamente getti d'acqua ad alta pressione.

Qual è la garanzia del Wayscral W165 ?

La garanzia commerciale è di 1 anno per le parti, escluse le parti di usura (pneumatici, camere d'aria, pastiglie dei freni, manopole, sella, cavi). Per applicarla, presentare il prodotto al rivenditore con lo scontrino.

Posso usare questa bicicletta su sentieri non asfaltati ?

No, questa bicicletta è destinata all'uso in strada urbana su asfalto. Non è progettata per fuoristrada o terreni in cattive condizioni. Un uso inappropriato può comportare rischi di caduta.

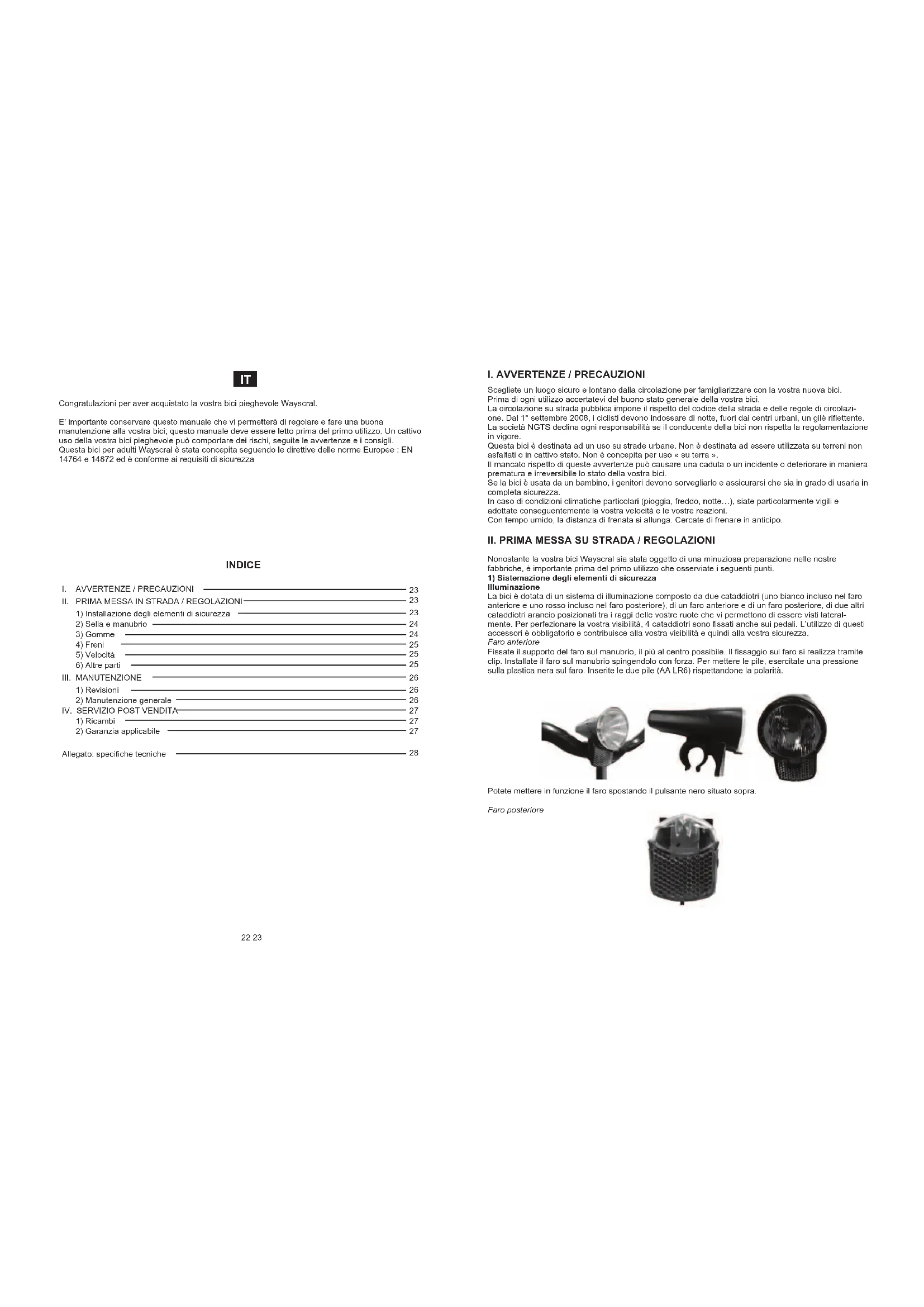

MANUALE UTENTE W165 WAYSCRAL

Congratulazioni per aver acquistato la vostra bici pieghevole Wayscral.

E:importante conservare questo manuale che vi permetterà di regolare e fare una Buona manutenzione alla vostra bici; quello manuale che èssere essere loatto prima del primo utilizzato. Un cattivo uso della vostra bici pieghevole più comportare dei rischi, seguite le averanzize e i consigili. Questa bici per adulti Wayscrl è stata concepta seguito la direttive delle norme Europee: EN 14764 e 14872 ed è conformate ai requisiti di sicurezza

INDICE

I. AVERTENZE / PRECAUZIONI 23
II. PRIMA MESSA IN STRADA/REGOLAZIONI 23

1) Installazione degli elementi di sicurezza 23
2) Sella e manubrio 24
3)Gomme 24
(4)Freni 25
(5)Uerlich 35
(5) velocita 25
(6) Alttre parti 25

III. MANUTENZIONE 26

1) Revisioni 26
(2) Manutenzione generale 26

IV.SERVIZIO POST VENDITA 27

1) Ricambi 27
2) Ceneteri di I'Illean
2) Garanzia applicabile 27

Allegato: specifiche tecniche 28

I. AVVERTENZE / PRECAUZIONI

Scegieta un luogo sicuro e lontano alla ricerca per famigiarizzare con la vostra bici. Prima di ogni utilizio acceratevi del buono stato generale della vostra bici.
La circolazione su strada pubblica impone il rispetto del codice della strada e delle regole di circolazione. Dal 1' segliembre 2008, i ciclisti devono indossare di notte, fuori dai centri urbani, un gile rifielmente. La società NGTS declina ogni responsabilità se le condugate bici non rispetto la regolamento in vigore.
Questa bici è destinata ad un uso su strade urbane. Non è destinata ad essere utilizzata su terreini non asfallati o in cattato stono. Non è concepita per uso « si terra »
Il mancato rispetto di queste avertenze cui causare una caduta o incidente o deteriorare in maniera prematura e irreversible lo stato della vostra bici.
Se la bici a usada da un bambino, i genitori devono sorvegliarlo e assicurarsi che sua in grado di usaria in completing sicurezza.
In caso di condizioni climatiche particolari (poggia, freddo, notte...), siale particolarmente vigili e
adottate seguelemente la vostra velocita e le vostra reazioni. Con tempo umido, la distance di frenata si allunga. Cercato di frenare in anticipo.

II. PRIMA MESSA SU STRADA / REGOLAZIONI

Nonostante la sua sterci Wayscar si esta ogetto di una minuziosa preparazione nelle nostre fabbriche, è importante prima del primo utilizzato che osserviate i seguenti puniti.
1) Sistemazione degli elementi di sicurezza
Illuminazione
La bici è dotata di unsystema di iminuzione composto da due caddiotri (uno bianco incluso nel faro anteriore e uno roso incoeso nel faro postero), di un faro anteriore e di un faro postero, di due altri caddiotri arancio positazioni tra i raggi delle vostre ruche che vi permettono di essere vistte laterale. Per perfezione la vostra visibilità, 4 caddiotri sono fissati anotheri sui pedali. L'utilizzo di quistus accessori è obblatorio e contribuzione alla vostra visibilità e quindi alla vostra sicurezza.
Faro anterlone
Fissate il supporto del faro sul manubrio, il più al centro possibile. Il fissaggio sul faro si realizza tramite clip. Installate il faro sul manubrio spingendolo con forza. Per mettere le pile, esercate una pressione sulla plastica nera sul faro. Inserte le due pile (AA LR6) risspettandone la polarità.

Potete mettere in funzione il faro spostando Il pulsante nero situato sopra.

Faro posteriore

Fissate il supporto del faro sull'asta della sella della bici con l'auto dell'elasticto fomto. Potete mettere in funzione il faro posteriori spostando il piccolo interultore situato dietro il faro. Inserire le due pile (LR44) rispettondone la polantà. Per aprir il faro aiutatevi con una moneta.

Ilsystemadi rriplegamento

sistema di chiusura del telloa e dotato di un fermo che permette di unire le due parti. Chuidete il blocaggio.
rapido riportando la levetta contro il telloa della bici. Per piegare il telloa della bici, togliete il ferno del
blocaggio. Solvileate il fermo verso l'alto per permettere la liberazione del telloa.

Per bloccare l'asta del manubrio, metteria in posizione verticale, portare il fermo verso il basso e chiudere ilsystema spingendo la leva verso l'asta. Non dimenticate di bloccare la fibbia in plastica supra la leva di blocco, per mettere in sicurezza il systema. Per piegare l'asta del manubrio, eseguire le stesse operazioni nel senso inverso. (P0)

Indossare il casco

Indossare l casco della bici è fortamente raccommando, in particolare per i bambini. Diminuise il rischio di traumi cranici in casa di caduta. Per maggioni informazioni, rivolvegevi al voistro rivenditore.

Campanello

Il campanello yi permette di essere uditi a 50m

Verificate che la sua posizione di montaggio sul manubrio, lo renda facile da utilizzare.

2) Regolazione della sella e del manubrio

E' importante adattare le regolazioni della vostra bici alla vostra morfologia.

Sella

Per verificare l'altezza corretta della sellia, occorrere ssèudà gambe tese, con il tallone che poggia sul pedale (fig. A). Durante la pedalata, il ginocchio sarebbe jeggermente piegato (fig. B).

Se regoia la sella nella posizione più bassa, assicuratevi che non tocchi alcun componente della bici.
Allo quello modo, attenuazione a non superare il livello massimo.

3) Gomme

Verificate periodicamente la pressione delle gomme

Pedalare con degli pneumatici non sufficientemente goni o troppo goni cui nuocere a rendimento, provocare un'usura prematura, comportare un deterioramento a livello del cercchio e aumento il rischio di incidente. Se un'usura importante o un taglio è visible su una gomma, sostituleta prima di essere la bici

		Pressione
Modello	Dimensione	PSI Bar
W165-175 20'	1.75 43 2.4-2.5

4)Freni

La leva destra attiva il vosto freno posteriore, quando la destra quello anteriore.
Si raccomanda di ripartire la vostra forza di frenata a 60/40 tra l'anteriore e il posteriore.
Le ganasse devono fermarsi correttamente sul bordo dei cerchi. I patti dinve sono esere a uguale distanza.\ quindi di cirulo regolamente.
Dovete poter ottenera la massilla potenza di frenata shame che le leve del freni tocchino il manubrio. Se non ècision, i mystri freni devono essere regolati.
(a) Un Sistema di dadi e controdi vi permette di regolare la forza di frenata che varieire nel tempo secondo l'usura dei patti di detro.
(b) La vite cruciforme con molta vi permetterà di compensare l'usura dei patti e assicurar la buona posizione dei freni da entrambi i lati del cerochio. I patti del freno sono standard, sostituleti quando non sono più visibil.

a

b

b

5) Regolazione del deragliatore

Le bici pieghevoll Wayscral hanno 6 velocità intercambiabili manuaImente.

Usage la maniglia destra per fare il cambiamento desiderato. Piu l'indicatore è alto, più sare difficile pedalare e viceversa.

Regolazione per I sistemi a deragliatore esterno (W165 e W175)

Il deragliatore è dotalo di due viti di fine corsa alla e bassa.

La regolazione della precisione si effettua con l'auto della manopola. Si consigilia di effettuale sempre i cambi di velocità durante la marcia per non daneggiare il deragiatore.

6) Altre parti

ll portabagagli

La W175 è venduta con un portabagagli già fissato. Il suo carico massimo è di 25kg, non è possibile fissare un seggolino per bimbi.

Quando il porta bagagli è carico, il comportamento della vostra bici più modificarisi. Ripartite il carico dei bagagli sul due lati per favorire la stabilità della vostra bici. Tutto il bagagli除去 essere solidamente fissato al portabagagli; prima diogni utilizzato è importante verificare che nella penda nel vuoto e rischi di finire nella ruota posteriori della bici.

I bagagli non devono coprire i catadioltn e le luci della vostra bici.

Cavalletto

Prima diogni utilizzato, verificare bene che il cavalletto sia alzato.

Catena

Verificare frenquently la tensione della catena pedalando. Se la catena è allentiana, rivolgetevi al vosto rivenidere per effettare una regolazione.

III MANUTENZIONE

1) Revisioni

Ricorda : per assicurare la sicurezza e mantenere i componenti in una buona condizione di funzionamento, dovete far verificare periodicamente la vostra bici dal vosto rivenditore.

Prima revisione:1 mese o 150 km
- Verifica degli elementi di chiusura : pedivella, ruota, asta manubrio, pedali, manubrio, staffa della sella,
- Verifica del funzionamento della trasmi
-Verifica e regolazione del freni
-Tensione /o centraggio delle ruote.

Tuttigliani o a 1000km

• Verifica dei livelli di usura (pattini o pastiglie freni, trasmissione, gomme),
• Controllo dei cuscinetti (scatola della pedaliera, ruote, direzione, pedali),
• Controllo del cavi (freni, deraglattore)
• Verifica dell'illuminazione
  Tensione e/o centraggio delle ruote.

Qqn13 annl o a 3000km

• Cambiamento della trasmissione (calena, nuota libera, corona),
• Cambio delle gomme
  -Controll dell'usura delle ruote (raggi, cerchio)
  Tensione e/o centraggio
• Cambiamento dei pattini o pastiglie dei fremi

2) Manutenzione generale

Come tutti i componenti meccanici, una bicycletta subisce delle sollecitatione elevate e si usura. I diversi materiali e componenti sono reagire diversamente all'usura o alle sollecitatione. Se la durata di vita prevista per un componente è stata superata, quello po è rornpersi in un sol colpo, rischiando di causare fertite al ciclista. Le fissure, graffiti, decolorazioni nelle zone sottopposte a sollecitatione elevate indicano che il componente ha superato la sua durata di vita e vuè essere sostituito.

Pulizia

Deve essere fatta con una spugna, un catino d'accia tiepida con sapone o con un getto d'accu (senza pressione). Puliile i bianchi dei cercchi e i pattiini dei freni con alcohol o acetone. Fale particolarmente attenzione a non usare dei getti d'accu sulla pressione.

Lubrificazione

La lubrificazione è essenziale sui differenti componenti che sono in movimento per evitare la corrosione; delve essere effettuata regolamente sui cuscinetti a sfere situati nell'asse delle ruote, calena, deragliatore e cavi di lavoro.

Si consigilia di usare dell'olio specifico per la catena e il deragliatore. Occorre usare del grasso per gli altri componenti.

Controllregolari

La chiusura della bulloneria: leva, pedivella, pedali, steli.

Le coppie di serraggio da applicare sono le seguenti

26

Componenti	Coppià preconizzata (NMI)
Vile cavaletto 18-23
Ruola	28-35
Vito dei frenci	8-9
Contrato dato di direzione	25-35
Scatola della pedaliera	50-70
Contrato dato scatola della pedaliera	28-35
Daco slabfa della sella	15-18
Vile scatola della pedaliera	35-55
Dato del portolaggi	II

Le autre copie di serraggio dipendono delle dimensioni dei dadi : M4: 2,5 à 4.0 N.m., M5: 4.0 à 6.0 N.m., M6: 6.0 à 7.5 N.m.
Si consigilia particolare attenuatione ai cerchi della vostra bici pieghevolo. Pultelli regolarmente, se scoprite una deformazione, una fessura o un segno sospesso, fate sostituire il cercchio in questione prima di riutilizzare la vostra bici.
Attenzione: L'uso intensivo della vostra bici richiede di essere ancora più attenti. Il telo e la forcella dovono essere controllati periodicamente.

IV. SERVIZIO POST-VENDITA

1) Ricambi

I differenti elementi usurabili sono degli elementi standard. Sostiluire sempre i pezzi usurati e/o da camiare con dei componenti identici in vendita nei negozio o dal vostro rivenditore las piezas usadas yo por componentes identicos de venta en el cornercio.

27

Cerchi	20 X 1.75 - Raggio AV 14G-36H / AR 14G-36H
Dimensione gomme	20 x 1.75 pollici
Camera d'aria	20 x 1.75 / 2.125 pollici
Valvola	US
Pattino del freno (anteriori e posteriore)	70 x 9 x 11 mm
Pinza del freno	« V brake » aluminio
Catena	lunghezza 145 cm composta da 114 maglie 1/2 pollici (12,7 mm)
Dimensione maglie della catena	12,7 x 7,1 mm

2) Garanzia applicabile

Abbiamo concepito e fabbricato la vostra bicycletta con la massima cura possibile affinché vi soddisfi completamente. Nonstanste quello, se dovesse accadere che il vosto prodotto è difettoso, potre ge di una garanzia a partire nella data di acquisto di:
- 1 anno per i componenti, eccetto i pezzi usurabili (gomme, camera d'aria, paltini dei freni, manopole, sella, cabagli)

Per attivare esta garanzia, l'ente deve presentare il prodotto al distributore, accompagnato dallo scontrino o della fattura di acquisto.

Questa garanzia, aplicable nel paese di acquisto, copire tutti i difetti del prodotto che non ne permettono un normale utilizzo. Non copre difetti legati a una cavitta manutenzione, ad un uso improprio, e se leindicazioni del costrullore non sono sstate rispetto. La garanzia non copre la normale usura dei componenti legata all'utilizzato del prodotto.

1213 Petit Lancy / Geneva - SWITZERLAND

La garanzia commerciale coprariportala non limita in alcun modo il diritto dall'acquirente di agire in garanzia di vizi nascosti o di non conformità, come previsto nei differenti paesi Europei. Per ulteriori informazioni, tate riferimento alla legge in vigore nel vostro Paese.

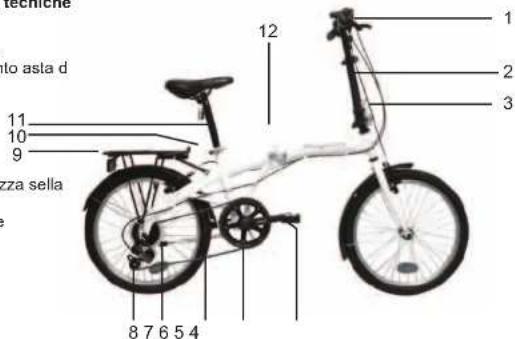

Allegato: Specifie tecniche

(1)Manubrio
(2) Asta del manubrio
(3) Punto di piegamento asta d
(4) Pedali
(5) Pedaliera
(6) Catena
(7) Cavalletto
(8) Deragliatore
(9)Portabagagli
(10) Regolazione altezza sella
(11) Asta della sella
(12) Telajogiegheyole

W165

Carlo massimo 100 kg	Utente + Carico)
Peso totale della bici	13kg
Dimensione della bici pieghevole	38X66X89 cm
Dimensioni gomme	20 x 1.75 pollici
Deraglialore	Shimano 6 velocità

W175

Carico massimo 100 kg	utente + Carico)
Peso totale della bici	14,8kg
Dimensioni della bici pieghevole	38X66X89 cm
Dimensioni Gomme	20 x 1,75 pollici
Deragliatore	Shimano 6 velocità
