MANUALE UTENTE ERM 15352 G Grizzly

Tagliaaerba elettrico IT

Traduzione delle istruzioni per l'uso in originale

Si prega di leggere conattenione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attenzione che sua sempre a disposizione di chi usa l'apparecchio.

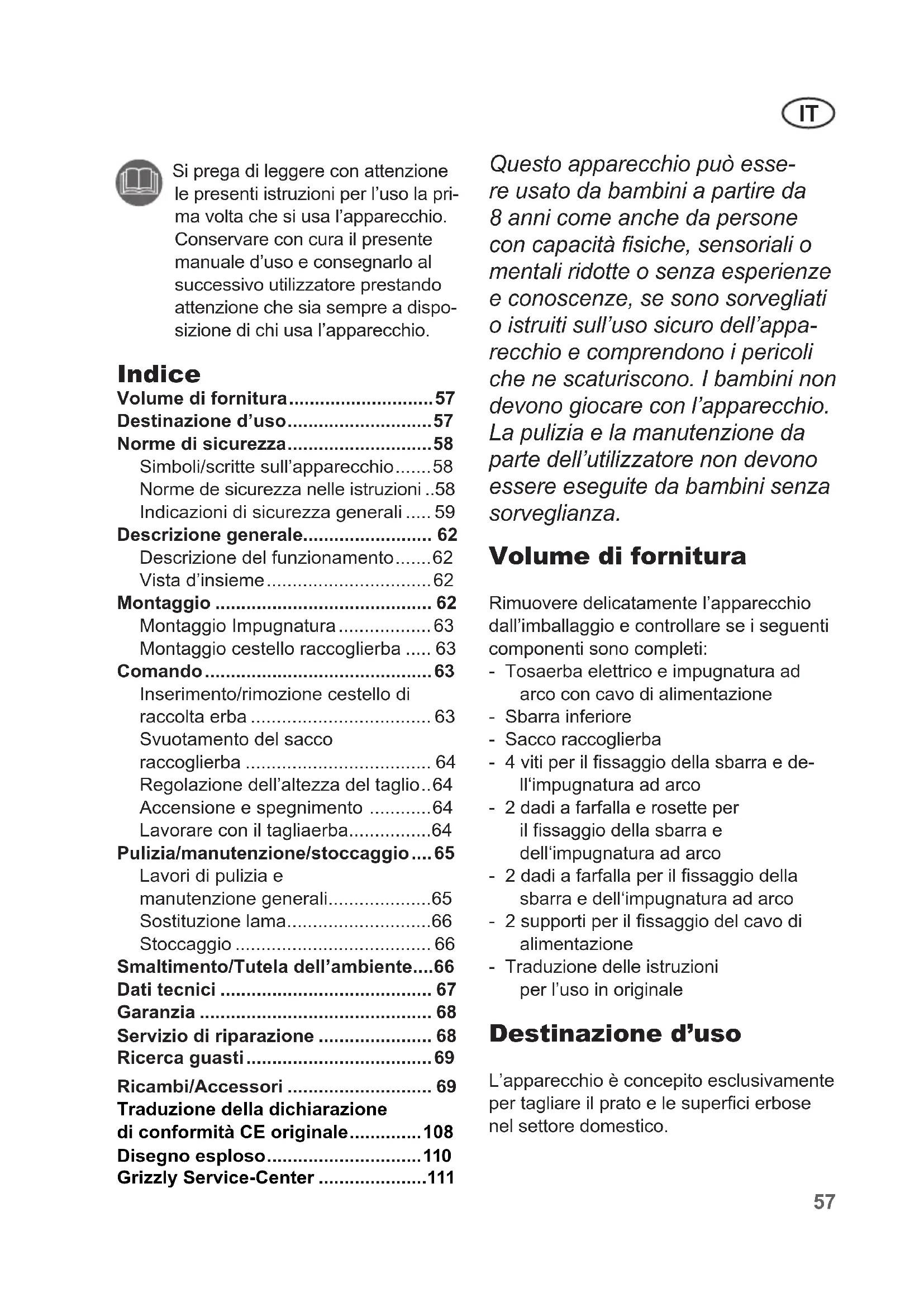

Indice

Volume di fornitura 57
Destinazione d'uso. 57
Normedisicurezza. 58

Simboli/scritte sull'apparecchio.....58
Norme de sicurezza nelle istruzioni..58
Indicazioni di sicurezza generali....59
Descrizione generale 62
Descrizione del funzionamento.....62
Vista d'insieme 62
Montaggio 62
Montaggio Impugnatura 63
Montaggio cestello raccoglierba 63
Comando 63
Inserimento/rimozione cestello di raccolta erba 63
Svuotamento del sacco
raccoglierba 64
Regolazione dell'altezza del taglio..64
Accensione e spegnimento 64
Lavorare con il tagliaerba. 64
Pulizia/manutenzione/stoccaggio....65
Lavori di pulizia e manutenzione generali. 65
Sostituzione lama. 66
Stoccaggio 66
Smaltimento/Tutela dell'ambiente....66
Dati tecnici 67
Garanzia 68
Servizio di riparazione 68
Ricerca guasti 69
Ricambi/Accessori 69
Traduzione della dichiarazione di conformità CE originale. 108
Disegno esploso 110
Grizzly Service-Center 111

Questo apparecchio既可以 essere usato da bambini a partire da 8 anni comeanche da persone con disponibile fisiche, sensoriali o mentali ridotte o alla esperenze e conoscenze, se sono sorvegliati o struitti sull'uso sicuro dell'apparecchio e comprendono i pericoliche ne scaturiscono. I bambini non devono gliacare con l'apparecchio. La pulizia e la manutenzione da parte dell'utilizzatore non devono essere eseguite da bambini alla sorveglianza.

Volume di fornitura

Rimuovere delicatamente l'apparecchio dall'imballaggio e controllare se i seguenti componenti sono completi:

• Tosaerba elettrico e impugnatura ad arco con cavo di alimentazione
• Sbarra inferiore
• Sacco raccoglierba
• 4 viti per il fissaggio della sbarra e dell'impugnatura ad arco
• 2 dadi a farfalla e rosette per il fissaggio della sbarra e dell'impugnatura ad arco
• 2 dadi a farfalla per il fissaggio della sbarra e dell'impugnatura ad arco
• 2 supporti per il fissaggio del cavo di alimentazione
• Traduzione delle istruzioni per l'uso in originale

Destinazione d'uso

L'apparecchio è concepito esclusivamente per tagliare il prato e le superfici erbose nel settore domestico.

IT

Questo apparecchio non è adatto per l'uso industriale. In caso di un impiego per uso industriale decade la garanzia.

Qualsiasi altro utilizzato non espressamente autorizzato nelle presenti istruzioni, cui causare danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore.

L'apparecchio è destinato all'uso da parte di adulti. Bambini e persone che non hanno familiarizzato con le presenti istruzioni non devono usare l'apparecchio. L'uso dell'apparecchio in presenza di pioggia o in ambienti umidi è vietato.

Il produttore declina agli responsabilità per danni causati da un uso improprio o un lavoro errato.

Normedisicurezza

Questa sezione tratta leindicazioni di sicurezza fondamentali durante il lavoro con il tagliaerba elettrico.

Simboli/scritte sull'apparecchio

Attenzione!

Leggere attentamente le istruzioni d'uso.

Indossare una protezione per gli occhi e per l'udito.

Non esporre l'apparecchio all'umidità. Non lavorare in presenza di pioggia e non tagliare erbaagna.

Pericolo di lesions a causa di particapultate.

re lontane le personne dal to-saerba.

Attenzione - Lame da taglio affilate! Tenere lontani piedi e mani. Pericolo di lesioni!

here il motore e staccare la spina elettrica prima di eseguire i lavori di regolazione o di pulizia oppure se il cavo di rete è inceppato o danneggiato.

Pericolo a causa del cavo di rete danneggiato.

Tenere il cavo di rete lontano dall'apparecchio e alla lama da taglio!

Attenzione! Scia della lama del tagliaerba.

Indicazione del livello di rumore L_WA in dB.

Classe di protezione II

Gli apparecchi elettrici non devono essere smaltiti insieme ai rifiuti domestici.

Cerchio di taglio

Indicatore del livello di riempimento:

Sportello aperto: ccoglierba vuoto

Sportello chiuso: ccoglierba piano

Norme de sicurezza nelle istruzioni

Simboli di pericolo con indicatori relative alla prevenzione di anni a cose e persone.

Simboli di divieto (alippo del punto esclamativo il divieto viene delucidato) conindicazioni relative alla prevenzione di danni.

Simboli di avertenza con informazioni relative ad un uso corretto dell'apparecchio

Indicazioni di sicurezza generali

Importante! Leggere attendamente le istruzioni. Conservare le istruzioni per l'uso per una consulazione postuma.

In caso in uso impropero questo appearecchio può causare lesioni gravi. Per evitare danni a persone e cose, leggere e osservare tassativamente le seguentiindicazioni di sicurezza e familiarizzare con tutti i componenti di lavoro.

Preparazione:

Non permettere mai a bambini o ad altre personne, che non conoscono le istruzioni d'uso, di usare l'apparecchio. Alcune disposizioni locali prevedono un'età minima per l'utilizzatore.
- Non usare mai l'apparecchio quando si trovano nelle vicinanze persone, in particolare bambini e animali domestici.
- L'opercatore outilizzatore è responsabile per infortuni o danni ad altre persono o alla proprietà delle stesse.
- Controllare l'area nella quale viene impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici o altri corpi estranei che possono essere catturati e catapultaltati.

• Indossare apposto abbigliamento da lavoro come scarpe chiuse con suola antiscivolo e un pantalone lungo resistente. Non usare l'apparecchio scalzi o con i sandali.

Evitare di indossare capi di abbigliamento aperti o con lacci o cinte pendenti.

• Prima di anni uso, eseguire un controllo visivo dell'apparecchio. Non usare l'apparecchio in caso di dispositivi di sicurezza (p. es. protezione antiurto o cesto raccoglierba), componenti del disposativo di taglio o bulloni mancanti, usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sostituiti nel set.
• Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.
• Usare solo ricambi e accessori forniti e consigliati dal produttore. L'impiego di corpi estranei comporta l'immediata esclusione del diritto di garanzia.
• Prima dell'uso, controllare sempre la conduttura di collegamento e la prolunga per verificare la presenza di eventuali segni di danneggiamento o usura. Se la conduttura è stata danneggiata durante l'uso, delve essere immediatamente staccata alla rete. Non toccare la conduttura prima di averla staccata. Non usare l'apparecchio se la conduttura è consumata o danneggiata.

Lavorare con l'apparecchio:

Non tenere i piedi e le mani vicino o sotto alle parti rotanti durante il lavoro. Pericolo di lesioni!

IT

Osservare la protezione antirumore e le disposizioni locali.

• Accendere il motore secondo le istruzioni e solo, quando i piedi sono posizionati ad una distanza sicura dagli utensili da taglio.
  Non usare l'apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce diurna o con una buona illuminazione.
  Non lavorare con l'apparecchio, se si è stanchi o peu concentrati o dopo l'assunzione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavorare con raziocinio.
• Durante il lavoro, prestare attenzione ad una posizione stabile, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giù. Prestare particolare attenzione, quando si cambia la direzione di marcia sui pendii. Non lavorare su pendiiccessivamente ripidi.
• Condurre l'apparecchio a passo d'uomo. Prestare particolare attenzione, quando si gira o tira verso di se l'apparecchio o si cammina all'indietro.
• Accendere l'apparecchio con cautela secondo leindicazioni contenate nelle presentiistruzioni.Prestareattenzione aduna sufficiente distanza dei piedidi dallemame rotanti.
  Non ribaltare l'apparecchio durante l'avviamento, salvo nei casi in cui sia necessario per la partenza nell'erba alta. In quello caso, ribaltare l'apparecchio premendo l'impugnatura in modo tale che le ruote anteriors dell'apparecchio vengano leggermente sollevate. Controllare sempre che le due mani si trovano in posizione di lavoro, prima di riappoggiare l'apparecchio sul terreno.

Non lavorare maienza cesto raccoglierba o protezione antiurto. Tenersi sempre lontani dall'apertura di espulSIONe dell'erba.
Non avviare il motore quando si è pos-sizionati davanti al vano di espulsione.

Attenzione pericolo! La lama continua a ruotare. Pericolo di lesioni.

• L'apparecchio non deve essere sollevato o trasportato, fin tanto che il motore gira. Specnere l'apparecchio nel caso in cui debba assere ribaltato per il trasporto, si debbanoattraversare superfici diverse dal prato e l'apparecchio venga condotto versus le e lontano dalle superfici da tagliare.
• Tenere l'aperture di espulsione dell'erba sempre pulita e libera. Rimuovere l'erba tagliata solo quando l'apparecchio è fermo.
  Non lasciare mai l'apparecchio incustodito sul posto di lavoro.
  Non lavorare con l'apparecchio daneggiato, incompleto o trasformato除去 il consenso del produttore. Non usare mai l'apparecchio con dispositivi di sicurezza o schermature danneggiati oppure除去 i dispositivi di sicurezza come i dispositivi di deviazione e/o di raccolta dell'erba.
  Non sovraccaricare l'apparecchio. Lavorare solo nel Campo di potenza specificato e non modificare le impostazioni di regolazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti. Non usare l'apparecchio per scopi diversi da quelli per cui è stato concepito.
  Non usare l'apparecchio nelle vicinanzi di liquidi o gas inflammabili. La mancata osservanza di但这a individazione comporta rischi di incendio o di esplosione.

Non sollevare o trasportare mai l'apparecchio quando il motore gira.
- Spagnere l'apparecchio, staccare la spina e assicurarsi che tutte le parti mobile siano ferme:

• sempre quando si abbandona la macchina,
• prima di pulire l'apertura di espul sione dell'erba o di rimuovere i bloccaggi,
• quando l'apparecchio non viene usato,
• prima di controllare o pulire l'apparecchio oppure effettuare lavori sul medesimo,
• quando il cavo di rete è danneggiato o aggrovigliato,
• quando l'apparecchio incontrara un corpo estraneo durante il lavoro oppure subentrano vibrazioni insolite. In quello caso controllare l'apparecchio per verificare la presente di eventuali danneggiamento, ed eventuallymente farlo riparare.

Non posizionare mai le mani o i piedi vicino o sotto le parti rotanti. In caso di fosatura con la falce, non posizionarsi mai davanti all'apertura di espulsione dell'erba.

Manutenzione e stoccaggio:

• Durante gli interventi di manutenzione delle lame da taglio, assicurarsi che le lame da taglio siano movibili although when la fonte di tensione è spenta.
• Assicurarsi che tutti i dadi, viti e bulloni siano ben stretti e l'apparecchio sa in condizioni di lavoro sicure.
• Controllare il tosaerba per assicurarsi che non vi siano danneggiamenti.
• Effettuare le riparazioni necessarie delle parti danneggiate.
  Non tentare di riparare autonomamente l'apparecchio, salvo nel caso in cui si è adeguatamente istruiti. Tutti

i lavori non specificati nelle presenti istruzioni d'uso devono essere effettuati escludivamente dai centri di assistenza clienti da moi autorizzati.

• Conservare l'apparecchio in un luogo asciutto e fuori alla portata di bambini.
• Trattare l'apparecchio con cura. Tenerere gli utensili affilati e puliti, in modo tale da garantire condizioni di lavoro migliorie e più sicure.Seguire le disposzizioni di manutenzione.
• Indossare guanti di protezione, quando si sostituisce il dispositivo da taglio.
• Controllare regolarmente il dispositorio raccoglierba per verificare l'eventuale presenza di usura e deformazioni. Per motivi di sicurezza, sostuire le parti usurate o danneggiate. Prestare particolare attenzione durante la regolazione delle lame, in modo tale da evitare che le dita non vengano schiacciata tra le lame rotanti e le parti fisse della macchina.
• Assicurarsi che vengano usati solo utensili da taglio di ricambio autorizzati dal produttore.

Sicurezza elettrica:

• Prestareattenzione che la tensionedi rete corrisponda alleindicazioni riportate sulla targhetta dell'apparecchio.
• Allacciare l'apparecchio ad una presa provvista di circuito di sicurezza per correnti di guasto (interruptore FI) con una corrente di aperture di massimo 30mA an.
• Evitare il contatto del corpo con le parti messe a terra (p. es. recinzioni o pali metallici).
• Usare solo cavi di rete ammessi del tipo H05RN-F, con una lunghezza massima di 75 m e concepiti per l'uso all'esterno. Il diametro del cavo di rete

IT

deve corrispondere minimo a 2,5mm^2 Prima dell'uso, srotolare sempre completamente la bobina del cavo. Controllare il cavo per verificare la presenza di eventuali danneggiamenti.

Per il fissaggio del cavo di rete usare la spira del cavo prevista.
- Durante il lavoro, tenere il cavo di rete lontano dall'utensile da taglio. Le lame da taglio possono danneggiare il cavo di rete e provocare il contatto con le parti conduttive. In generale, condurre il cavo di rete dietro l'utilizzatore.
Non usare il cavo di rete per staccare la spina alla presa. Proteggere il cavo di rete dal calore, dall'olio e da spigoli vivi.
- Spagnere l'apparecchio e staccare la spina elettrica alla presa, se il cavo di rete è danneggiato. Se il cavo di rete viene danneggiato, deve essere sostituito dal produttore, dal suo centro di assistenza clienti oppure da una persona qualificata, al fine di evitare pericoli.
Non collegare un cavo di rete danneggiato alla rete di alimentazione. Nontoccare un cavo di rete danneggiato, fin tanto che è collegato alla rete di alimentazione. Un cavo di rete danneggiato può provocare il contatto con le parti conduttive.

Descrizione generale

Descrizione del funzionamento

Il tagliaerba elettrico possiede un utensile da taglio che gira paralleamente al livello di taglio. E' dotato di un motore elettrico potente, un alloggiamento di plastica resistente, un erruttor di sicurezza e una protezione antiurto come andere di un cesto raccoglierba. Inoltre, l'apparecchio è regolabile in 6 altezze ed è dotato di rotelle facili da manovrare.

Il funzionamento dei componenti è riportato nelle seguenti descrizioni.

Le figure relative al comando dell'apparecchio si trovano nelle pagine 2-4.

Vista d'insieme

1 Impugnatura ad arco

2 Dadi a farfalla per il fissaggio della sbarra

3 Sbarra inferiore
4 Sacco raccoglierba
5 Leva per la regolazione dell'altezza di taglio 6 Ruote
7Scatola del tosaerba

8 Impugnatura

9 Protezione antiurto

10 Supporto per cavo di rete
11 Presa dell'apparecchio
12 Pulsante di sbloccaggio
13 Sicurezza antistrappo cavo
14 Leva di azionamento
15 Cavo dell'apparecchio

16 Viti
17 Rosette

18 Tessuto

19 Staffa tubolare
20 Impugnatura
21 Indicatore di livello

22 Vite della lama

23 Lama

Montaggio

Prima di effettuare qualsiassi lavoro all'apparecchio, staccare la spina elettrica.

Rischio di danni a persona.

Montaggio Impugnatura

1. Rimuovere i due dadi a farfalla premontati (2). Inserire la sbarra inferiore (3) nell'alloggiamento della scatola del tosaerba (7).

2. Fissare la sbarra inferiore (3) con le due viti e i dadi a farfalla (2).

1. Fissare l'impugnatura ad arco (1) con le viti in dotazione e i dadi a farfalla superiori (2) sul lato destro e sinistro della sbarra inferiore (3). è possibile realizzzare due posizioni.

Fissaggio serracavo:

Attaccare il serracavo

(10) sul braccio e fissare con il medesimo il cavo dell'apparecchio.

Montaggio del sacco raccoglierba

Agganciare il tessuto (18) nel guscio superiore del sacco raccoglierba (4). Agganciare il tessuto (18) del sacco raccoglierba (4) alla staffa tubolare (19).

Il tessuto (18) del sacco raccoglierba (4) delve essere passato all'interno di entrambé le staffe laterali di stabilizzazione. Le staffe di stabilizzazione risulta no visibili dall'esterno. Vedere il particolare rappresentato in figura.

Agganciare I'impugnatura (20) al sacco raccoglierba (4).

Il tosaerba elettrico non va utilizzatoenza protezione antiurto o sacco raccoglierba. Pericolo di lesioni!

Comando

Attenzione: non azionare l'apparecchio perché la protezione antiurto o il cestino raccoglierba completeness montati. Pericolo di lesioni!

Inserimento/rimozione cestello di raccolta erba

1. Sollevare la protezione antiurto (9).

2. Appendere il cestello raccoglierba (4) nell'apposita sospensionesul lato posteriore dell'apparecchio.

3. Posizione are la protezione antiurto (9) sul cestello raccoglierba (4), lo tiene bloccato nella posizione corretta.
4. Per rimuovere il cestello raccoglierba (4) sollevare la protezione antiurto (9) e staccare il cestello raccoglierba. Rimettere la protezione antiurto sull'alloggiamento dell'apparecchio.

Lateralmente sul sacco raccoglierba (4) è applicato un indicatore di livello (21).

Sportello aperto: Cesto raccoglierba vuoto

Sportello chiuso:
Cesto raccoglierba piano

Svuotamento del sacco raccoglierba

Per scuotere il sacco raccoglierba, aiutarsianche con l'impugnatura inferiore del sacco raccoglierba stesso (4).

Per svuotare il cestello raccoglierba, vedianche capitolo „Smaltimento/tutela dell'ambiente".

Regolazione dell'altezza del taglio

Spagnere l'apparecchio, staccare la spina elettrica e attendere l'arresto della lama. Rischio di danni a persona.

Afferrare la leva (5) per la regolazione dell'altezza di taglio e farla scorrere sul meccanismo di bloccaggio fino a raggiungere la posizione desiderata per l'altezza di taglio

L'altezza di taglio corretta per un prato decorativo correponde a circa 25 - 40 mm, per un prato calpestabile a circa 30-60 mm.

Per il primo taglio della stagione si consiglia di scegliere un'altezza di taglio elevata.

Rispettare le direttive sull'in-quinamento acustico e le disposizioni di legge locali.

Accensione e spegnimento

1. Inserire la spina del cavo di rete nella presa dell'apparecchio (11).

2. Formare con l'estremità del cavo di rete un cappio e appenderlo nelle scarico trazione cavo (13). Vedere figura H.

3. Allacciare l'apparecchio alla tensione di rete.
4. Prima di procedere all'accensione, prestare attenzione che l'apparecchio non tocchi oggetti.
5. Per accendere

l'apparecchio, pre-mere il pulsante di sbloccaggio (12) sull'impugnatura e neamente tenere p leva di avvamenti sciare il pulsante d (12).

1. Per spegnere l'apparecchio, rilasciare la leva di avviamo (14).

Dopo lo spegnimento dell'apparecchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persona.

Lavorare con il tagliaerba

Una tosatura regolare stimola la formazione rafforzata delle foglie e al contempo provoca la distruzione dell'erbaccia. Per questo motivo, dopo anni intervento di tosatura il prato diventa più fatto e omogene.

Il primo taglio avviene circa a partire da aprile con un'altezza di crescita di 70 - 80 mm. Nella stagione vegetativa principale il prato deve essere tosato minimo una volta a settimana.

• Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi dalla stessa.

• Condurre la prolunga sempre dietro di se e, dopo l'inversione, condurla sul lato già tosato.

• Condurre l'apparecchio a passo d'uo-mo esuguendo traiettoria più dritte possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.
• Regolare la profondità di taglio in modo tale da non sovraccaricare l'apparecchio. Altrimenti si rischia di daneggiare il motore.
• Sui pendii lavorare sempre trasversalmente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l'apparecchio.
• Pulire l'apparecchio dopo anni impiego come detritto nel capitolo „Pulizia, manutenzione, stoccaggio".

Dopo il lavoro e per il trasporto, spagnere l'apparecchio, staccare la spina di rete e attendere l'arresto della lama. Rischio di danni a persone.

Pulizia/manutenzione/ stoccaggio

Fare effettuare i lavori non descritti nelle presenti istruzioni d'uso da un centro di assistenza clienti da moi autorizzato. Usare solo ricambi originali.

Indossare guanti quando si maneggia la lama.

Prima di effettuare qualsiasi lavoro di manutenzione o pulizia, spegner e l'apparecchio, staccare la spina di rete e attendere l'arresto della lama.

Lavori di pulizia e manutenzione generali

Non spruzzare il tosaerba con acqua.

• Tenere l'apparecchio sempre pulito. Per la pulizia, usare una spazzola o un panno alla detergenti o solventi.
• Rimuovere eventuali residui di piante rimaste attaccate dopo la tosatura con un pezzo di legno o di plastica dalle ruote, delle aperture di ventilazione, all'apertura di espulsione dell'erba e alla zona della lama. Non usare oggetti duri o appuntivi, posso non danneggiare l'apparecchio.
• Lubricare di tanto in tanto le ruote.
• Controllare il tosaerba prima di agli uso per verificare la presenza di eventuali difetti evidenti, come parti allente, usurate o danneggiate. Controllare la corrette sede di tutti i dadi, bulloni e viti.
• Controllare le copertura e i dispositivi di sicurezza per verificare l'eventuale presenza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla sostituzione

Sostituzione lama

Se la lama è smussato, cui è ilore. Se la lama è danneggiata o presenta uno sbilanciamento, che è sastituita (vedi capitolo Ricambi).

1. Estrarre la spina e attendere l'arresto della lama.

2. Capovolgere l'apparecchio.

3. Usare quanti resistenti e tenere ferma la lama (23). Svitare la vite della lama (22) in senso antiorario mediante un cacciavite dal mandrino motore (24).
4. Rimontare la nuova lama nella sequenza invertita. Prestare attenzione che la lama sia posizionata correttamente e la vite sua ben stretta

Stoccaggio

• Conservare l'apparecchio in un luogo asciutto e fuori alla portata di bambini. Allentare la vite di fissaggio della sbarra e chiudere l'impugnatura ad arco, in modo che l'apparecchio occupo meno spazio. Assicurarsi che i cavi

di rete non rimangano incastrati.

• Lasciare raffreddare il motore, prima di riporre l'apparecchio in un ambiente chiuso.
  Non avvolgere l'apparecchio nei sacchi di nylon, in quanto potrebbe formarsi umidità.

Decliniamo ogni responsabilità per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall'impiego di ricambi non originali o da un uso improprio dell'apparecchio.

Smaltimento/Tutela dell'ambiente

Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.

Le apparecchiature non devono essere smaltite insieme ai rifuti domestici.

• Consegnare l'apparecchiatura presso un centro di raccolta e recupero. Le parti plastiche e di metallo usate poitranno essere selezionate e avviata al recupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.
• Lo smaltimento degli apparecchio difettosi consegnati viene effettuato Gratisamente.
• Introduire il materiale tagliano nel compostaggio e non gettarlo nel sechio della spazzatura.

Dati tecnici

Tagliaaerba elettrico.....ERM 1535-2 G

Potenza assorbita del motore 1500 W
Tensione nominale .220-240 V~, 50/60 Hz
Classe di protezione .II
Tipodi protezione .IP24
Numero di giri al minimo .3500 min-1
Cerchio di taglio .35 cm
Altezza taglio .25-75 mm
Peso .17 kg
Volume cesto raccoglierba .38 I
Livello di pressione acustica (L_pA) .82 dB(A), K_pA = 3 dB
Livello di potenza acustica (L_WA) garantito .96 dB(A)
misurato .92 dB(A), K_WA = 3 dB
Vibrazione (a_h) .1,3 m/s2

funzionamento con una rete di distribuzione dell'energia elettrica con un'impedenza di sistema Zmax al punto di trasferimento (collegamento domestico) paria a 0,313 Ohm al massimo. L'utente è tenuto ad accertare che l'apparecchio vengaMESSO in funzione esclusivamente con una rete di distribuzione dell'energia elettrica che rispetti detto equisito.

Se necessario, le aziende di fornitura di energia elettrica locali sono in grado di fornire l'impedenza del sistema.

I valori di rumore sono stati rilevati adeguamente corrispondentemente alle norme e disposizioni citate nella dichiarazione di conformità.

Modifiche tecniche ed estetiche possono essere apportate nel corso dello sviluppo ulteriore di quello sono alla annunci. Tutte le misure,indicazioni e dati di queste istruzioni per l'uso sono perciò alla garanzia. Le rivendicazioni di diritti, che si dovessero far valere in base alle istruzioni per l'uso, sono da ritenersi perciò non valide.

Il valore di emissione delle oscillazioni specificato è stato misurato secondo un metodo di prova standardizzato e cui essere usato per il confronto di un elettrodomestico con un'alto.

Il valore di emissione delle oscillazioni specificato più sono nelle usato per una valutazione introductiva dell'interruzione.

Avverenza:

ore di emissione delle oscil- lazioni cui varie dal value specificato durante l'uso effettivo dell'elettrodomestico, a seconda del tipo e del modo di utilizzo dell'elettrrodomestico.

Nasce l'esigenza di determinare misure di sicurezza per la protezione dell'operatore, che si basano sulla valutazione dell'interruzione in condizioni d'esercizio effettivo (a tale proposito devono essere considerati tutti gli elementi del ciclo d'esercizio, come per esempio i tempi in cui l'elettrodomestico è spento e quelli in cui l'elettrodomestico è accesso, ma funzioneenza sollecitazione).

Garanzia

• Per quello apparecchio forniamo 24 mesi di garanzia. In caso di un impiego per uso industriale decade la garanzia.
• I danni riconducibili ad usura, sovraccarico o utilizzo improprio non sono coperti da garanzia. Alcune parti sono soggette a normale usura e non sono coperte da garanzia.
• Requisito essenzieale per le prestazioni in garanzia è inoltre che leindicazioni riportate alla voce Pulizia e Manutenzione siano state rispettate.
• I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati alla alcun costo,tramite sostituzione del prodotto o la riparazione dello stesso.

Per usufruire della garanzia è necessario che l'apparecchio sia spedito - non smontato - al nostro Centro di Assistenza unitamente alla prova d'acquisto e al tagliando di garanzia.

Servizio di riparazione

• Riparazioni non soggette a garanzia possono essere effettuate dal nostro centro di assistenza pagando in base al calcolo di quest'ultimo. Il nostro centro d'assistenza stilera volentieri unpreventivo per i nostri clienti. Possiamo trattare solo appearecchi che siano ben imballati e che siano inviati con un'affancatura sufficiente. I rischi di trasporto sono a carico del mittente.
• Attenzione: siete pregati di non inviare mai attrezzature con il serbatoio dell'olio piano. è di massima importanta svuotare il serbatoio. Eventuali danni alle cose (l'olio fuoriesce quando si appoggia l'attrezzatura lateralmente o testa in giù!) ossia danni d'incendio durante il trasporto sono a carico del mittente.

Attrezzature inviate con tassa a carico del destinatorio - via collo ingombrante, espresso oppure con altri tipo di carico speciale - non vengono accettate.

• Lo smaltimento degli apparecchio difettosi consegnati viene effettuato Gratisamente.

Ricerca guasti

Problema Possibile	causa Rimedio
L'apparecchio non si accende	Tensione di rete mancante	Controllare la presa, il cavo, la conduttura, la spina ed even- tualmente fare riparare da un elettricista esperto
	Dadi ad alette (14) o pulsan- te di sblocco (12) difettoso	Riparazione da parte del centro di assistenza clienti
	Spazzola di carbone consumata
	Motore difettoso
	Erba troppo alta	Impostare un'altezza di taglio superiore. Sollevare legger- mente le ruote anteriors pre- mendo l'impugnatura.
Il motore si spegne	Bloccaccio da parte di corpi estranei	Rimuovere il corpo estraneo
Il risultato del lavoro non è soddisfacente oppure il motore è lento	Altezza di taglio troppo Bassa	Impostare un'altezza di taglio inferiore
	Lama (23) smussata	Fare arrotare o sostituire la lama
	Zona lama intasata Pulire l'apparecchio	ecchio
	Lama (23) montata in modo errato	Montare correttamente la lama
La lama non ruota	Lama (23) bloccata dall'erba	Rimuovere l'erba
	Vite della lama (22) allentata	Stringere la vite della lama
Rumori anormali, battito o vibrazioni	Vite della lama (22) allentata	Stringere la vite della lama
	Lama (23) danneggiata	Sostituire la lama
L'indicatore di livello non funziona	Sporcizia	Pulizia con spazzola morbida.L'indicatore di livello deve chi- uersi automaticamente se è stato aperto

Ricambi/Accessori

È possibile ordinare pezzi di ricambio e accessori all'indirizzo www.grizzly-service.eu

Se non si dispone di una connessione Internet, contattare il centro di assistenza (vedere "Grizzly Service-Center").

Spis tresci

Zakres dostawy 70

Przeznaczenia 70

29010 San Nicolò a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Krysiak Sp. z o.o.

ul. Rolna 6

62-081 Baranowo

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.krysiak.pl

WERCO spel. s r.o.

U Mototechny 131
