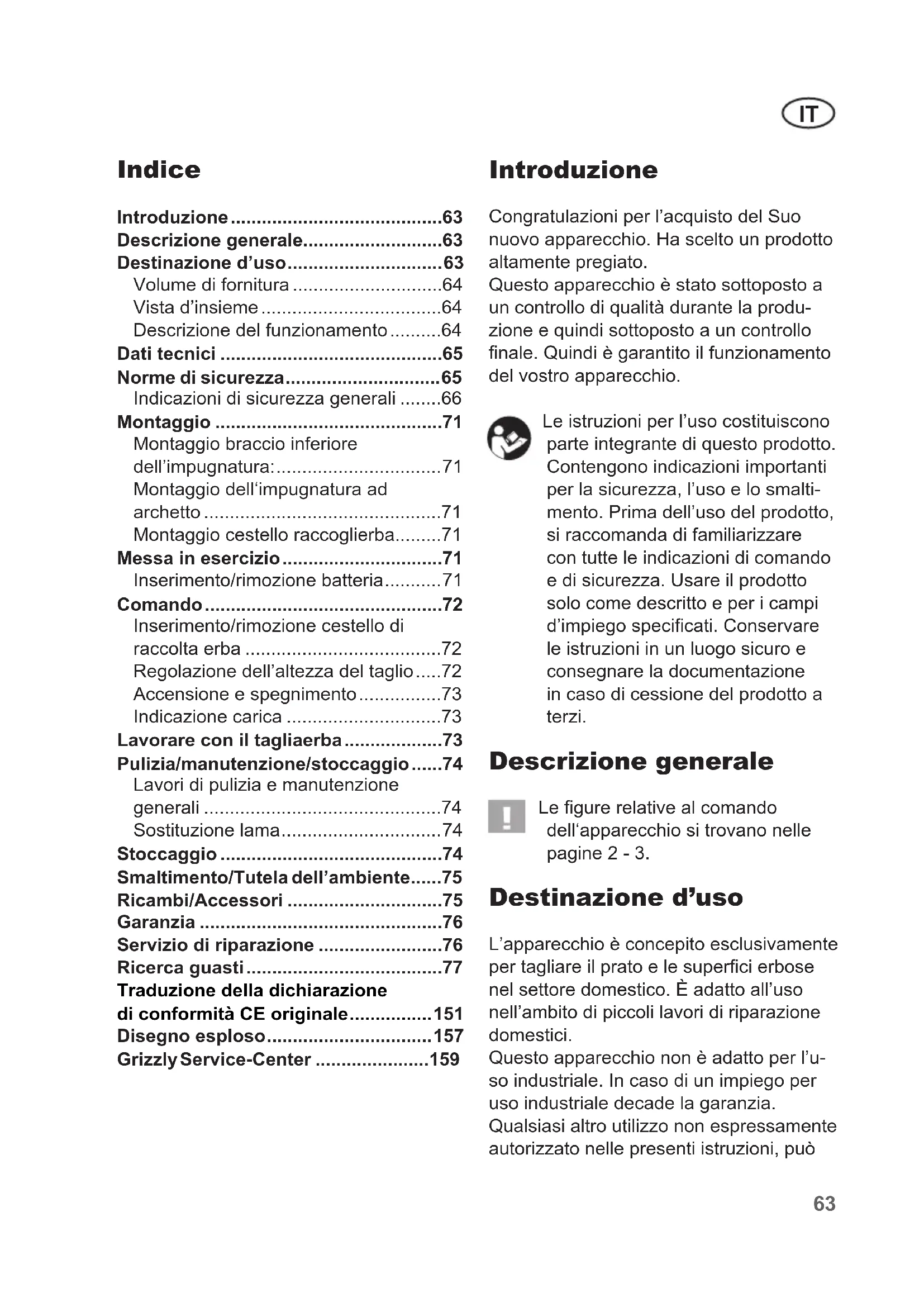

MANUALE UTENTE ARM 404037 Grizzly

Descrizione generale......63

Destinazione d'uso....63

Volume di fornitura....64

Descrizione del funzionamento......64

Dati tecnici 65

Norme di sicurezza....65

Indicazioni di sicurezza generali .....66

Montaggio 71

Montaggio braccio inferiore dell'impugnatura:....71

Montaggio dell'impugnatura ad archetto....71

Montaggio cestello raccoglierba......71

Messa in esercizio....71

Inserimento/rimozione batteria......71

Comando....72

Inserimento/rimozione cestello di raccolta erba ....72

Regolazione dell'altezza del taglio .....72

Accensione e spegnimento....73

Indicazione carica 73

Lavorare con il tagliaerba....73

Pulizia/manutenzione/stoccaggio .....74

Lavori di pulizia e manutenzione generali ....74

Sostituzione lama....74

Stoccaggio....74

Smaltimento/Tutela dell'ambiente.....75

Ricambi/Accessori 75

Garanzia 76

Servizio di riparazione ....76

Ricerca guasti....77

Traduzione della dichiarazione

di conformità CE originale......151

Disegno esploso....157

Congratulazioni per l'acquisto del Suo nuovo apparecchio. Ha scelto un prodotto altamente pregiato.

Questo apparecchio è stato sottoposto a un controllo di qualità durante la produzione e quindi sottoposto a un controllo finale. Quindi è garantito il funzionamento del vostro apparecchio.

Le istruzioni per l'uso costituiscono parte integrante di questo prodotto. Contengono indicazioni importanti per la sicurezza, l'uso e lo smaltimento. Prima dell'uso del prodotto, si raccomanda di familiarizzare con tutte le indicazioni di comando e di sicurezza. Usare il prodotto solo come descritto e per i campi d'impiego specificati. Conservare le istruzioni in un luogo sicuro e consegnare la documentazione in caso di cessione del prodotto a terzi.

Descrizione generale

Le figure relative al comando dell'apparecchio si trovano nelle pagine 2 - 3.

Destinazione d'uso

L'apparecchio è concepito esclusivamente per tagliare il prato e le superfici erbose nel settore domestico. È adatto all'uso nell'ambito di piccoli lavori di riparazione domestici.

Questo apparecchio non è adatto per l'u-so industriale. In caso di un impiego per uso industriale decade la garanzia.

Qualsiasi altro utilizzo non espressamente autorizzato nelle presenti istruzioni, può

IT

causare danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore. L'apparecchio è destinato all'uso da parte di adulti. Bambini e persone che non hanno familiarizzato con le presenti istruzioni non devono usare l'apparecchio. L'uso dell'apparecchio in presenza di pioggia o in ambienti umidi è vietato.

Il produttore declina ogni responsabilità per danni causati da un uso improprio o un comando errato.

Volume di fornitura

Rimuovere delicatamente l'apparecchio dall'imballaggio e controllare se i seguenti componenti sono completi.

Smaltire il materiale di imballaggio secondo le disposizioni.

• Tosaerba e impugnatura ad arco
• Sbarra inferiore
• Cestello raccoglierba
• 2 Serracavi
• 2 leve di bloccaggio con rondelle e viti per il fissaggio della sbarra (preassemblato)
• 2 leve di bloccaggio rapido con rondelle e dadi per il fissaggio dell'impugnatura ad arco
• 2 Batteria
• Caricabatteria
• Traduzione delle istruzioni per l'uso in originale

Vista d'insieme

1 Impugnatura ad arco

2 Leva di bloccaggio

3 Indicatore di riempimento sacco di raccolta

4 Braccio inferiore

5 Dado a galletto inferiore

6 Interruttore di sbloccaggio Copertura della batteria

7 Batteria

7a Indicazione carica
7b Tasti di sblocco
8 Leva per la regolazione dell'altezza di taglio

9 Ruote anteriori

10 Alloggiamento apparecchio
11 Caricabatteria

11a Display caricabatterie

12 Ruote posteriori 13 Raccoglierba

14 Protezione antiurto posteriore 15 Serracavi

16 Cavo dell'apparecchio

17 Interruttore di accensione/ spegnimento/ Chip di contatto

18 Interruttore di sicurezza

19 Indicazione carica

20 Manico del cestello raccoglierba

20a Vite a croce

21 Dado di sicurezza

22 Lama

Descrizione del funzionamento

Il tosaerba a batteria possiede un utensile da taglio che gira parallelamente al livello di taglio. E' dotato di un motore elettrico potente, un alloggiamento di plastica resistente, un interruttore di sicurezza e una protezione antiurto come anche di un cesto raccoglierba. Inoltre, l'apparecchio è regolabile in 5 altezze ed è dotato di rotelle facili da manovrare. La trazione posteriore e la funzione arresto lame facilitano l'uso dell'apparecchio.

Il funzionamento dei componenti è riportato nelle seguenti descrizioni.

Dati tecnici

Tosaerba a batteria..ARM 4040 Lion Set

Tensione del motore ....max. 40 V==

Numero di giri al minimo n_0 .....3300 min ^-1

Tempo inattivo ....max. 30 min*

Cerchio di taglio....400 mm

Altezza taglio 25-75 mm

Volume cesto raccoglierba ....40 l

Classe di protezione....III

Tipo di protezione IPX1

Peso (senza batteria/caricabatterie)..17,3 kg Livello di pressione acustica

(L_pA) 72,1 dB(A); K_pA = 3 dB

Livello di potenza acustica ( L_WA )

garantito....87 dB(A)

misurato ..... 83,3 dB(A); K_WA = 2,36 dB Vibrazione ( a_h )..... 2,53 m/s²; K=1,5 m/s²

I valori di rumore sono stati rilevati adeguatamente corrispondentemente alle norme e disposizioni citate nella dichiarazione di conformità.

Il valore di emissione delle oscillazioni specificato è stato misurato secondo un metodo di prova standardizzato e può essere usato per il confronto di un elettro-domestico con un altro.

Il valore di emissione delle oscillazioni specificato può anche essere usato per una valutazione introduttiva dell'interruzione.

Avvertenza:

Il valore di emissione delle oscillazioni può variare dal valore specificato durante l'uso effettivo dell'elettrodomestico, a seconda del tipo e del modo di utilizzo dell'elettrodomestico.

Cercare di limitare il più possibile l'esposizione alle vibrazioni. Per

attenuare l'esposizione alle vibrazioni si possono ad esempio indossare guanti durante l'utilizzo dell'utensile e limitare l'orario di lavoro. In tal senso occorre tenere conto di tutte le componenti del ciclo operativo (ad esempio i momenti in cui l'apparecchio elettrico è spento e quelli in cui è accesso, ma opera senza carico).

Norme di sicurezza

Questa sezione tratta le indicazioni di sicurezza fondamentali durante il lavoro con il tagliaerba elettrico.

Simboli

Simboli/scritte sull'apparecchio

Attenzione!

Leggere attentamente le istruzioni d'uso.

Pericolo di lesioni a causa di parti catapultate.

Tenere lontane le persone dal tosaerba.

Attenzione – Lame da taglio affiliate! Tenere lontani piedi e mani. Pericolo di lesioni!

Spegnere il motore ed estrarre la chiave dell'ac- censione prima di effettuare interventi di regolazione o pulizia

IT

Attenzione! Pericolo di scos- sa elettrica

Non utilizzare su superfici oblique

Non esporre l'apparecchio all'umidità. Non lavorare quando piove e non tagliare erba bagnata.

Attenzione! Scia della lama del tagliaerba.

Per fermare l'apparecchio, rilasciare l'interruttore di sicurezza

Classe di protezione

Indicazione del livello di ru- more L _WA in dB.

Indicazione carica

Indicatore del livello di ri- empimento

Cerchio di taglio

Gli apparecchi elettrici non devono essere smaltiti insieme ai rifiuti domestici.

Norme de sicurezza nelle istruzioni

Simboli di pericolo con in- dicazioni relative alla pre-

venzione di danni a cose e persone.

Simboli di divieto (al posto del punto esclamativo il divieto viene delucidato) con indicazioni relative alla prevenzione di danni.

Simboli di avvertenza con informazioni relative ad un uso corretto dell'apparecchio.

Indicazioni di sicurezza generali

IMPORTANTE LEGGERE ATTENTAMENTE LE ISTRUZIONI PER L'USO.

Questa apparecchiatura, in caso di utilizzo improprio, può causare serie ferite. Prima dell'utilizzo dell'apparecchiatura leggere con attenzione le istruzioni per l'uso e acquistare dimestichezza con le diverse componenti di regolazione.

- Il presente apparecchio non può essere utilizzato da bambini. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio. La pulizia e la manutenzione non possono essere effettuate da bambini.

• L'uso di questo apparecchio da persone con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e cono-

scenza è consentito solo sotto vigilanza oppure a condizione che tali persone siano state istruite in merito a un uso sicuro dell'apparecchio e siano in grado di comprenderne i pericoli.

Preparazione:

• Non far giocare i bambini con l'apparecchio. La pulizia e la manutenzione autonoma non vanno effettuate da bambini non sorvegliati.
• Non permettere mai a bambini o ad altre persone, che non conoscono le istruzioni d'uso, di usare l'apparecchio. Alcune disposizioni locali prevedono un'età minima per l'utilizzatore.
• Non usare mai l'apparecchio quando si trovano nelle vici-nanze persone, in particolare bambini e animali domestici.
• L'operatore o utilizzatore è responsabile per infortuni o danni ad altre persone o alla proprietà delle stesse.
• Controllare l'area nella quale viene impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici o altri corpi estranei che possono essere catturati e catapultati.
• Indossare apposito abbiglia- mento da lavoro come scarpe chiuse con suola antiscivolo e un pantalone lungo resistente. Non usare l'apparecchio scalzi o con i sandali.
  Evitare di indossare capi di ab- bigliamento aperti o con lacci o cinte pendenti.

- Prima dell'utilizzo va sempre verificato mediante controllo visivo se gli utensili di taglio, i bulloni di fissaggio e l'intera unità di taglio sono usurati o danneggiati. Per evitare uno sbilanciamento, sostituire le lame di taglio e i bulloni di fissaggio usurati o danneggiati solo per set. I cartelli di avviso usurati o danneggiati devono essere sostituiti.

- Non utilizzare mai il tagliaerba con dispositivi di protezione o griglia di protezione danneggiati o in assenza di dispositivi di protezione, ad es. lamiere antiurto e/o dispositivi raccoglierba.

- Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.

- Usare solo ricambi e accessori forniti e consigliati dal produttore. L'impiego di corpi estranei comporta l'immediata esclusione del diritto di garanzia.

- I cartelli di avviso usurati o danneggiati devono essere sostituiti.

Lavorare con l'apparecchio:

Non tenere i piedi e le mani vicino o sotto alle parti ro- tanti durante il lavoro. Peri- colo di lesioni!

- Accendere il motore secondo le istruzioni e solo, quando i piedi sono posizionati ad una

IT

distanza sicura dagli utensili da taglio.

• Non usare l'apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce diurna o con una buona illuminazione.
• Non lavorare con l'apparecchio, se si è stanchi o poco concentrati o dopo l'assunzione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavorare con raziocinio.
• Durante il lavoro, prestare attenzione ad una posizione stabile, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giù. Prestare particolare attenzione, quando si cambia la direzione di marcia sui pendii. Non lavorare su pendii eccessivamente ripidi.
• Condurre l'apparecchio a passo d'uomo. Prestare particolare attenzione, quando si gira o tira verso di se l'apparecchio o si cammina all'indietro.
• Accendere l'apparecchio con cautela secondo le indicazioni contenute nelle presenti istruzioni. Prestare attenzione ad una sufficiente distanza dei piedi dalle lame rotanti.
• Non ribaltare l'apparecchio durante l'avviamento, salvo nei casi in cui sia necessario per la partenza nell'erba alta. In questo caso, ribaltare l'apparecchio premendo l'impugnatura in modo tale che le ruote anteriori dell'apparecchio vengano leggermente sollevate. Controllare

sempre che le due mani si trovano in posizione di lavoro, prima di riappoggiare l'appa-recchio sul terreno.

• Non lavorare mai senza cesto raccoglierba o protezione antiurto. Tenersi sempre lontani dall'apertura di espulsione dell'erba.
• Non avviare il motore quando si è posizionati davanti al vano di espulsione.
• All'accensione o all'avviamento del motore non inclinare il tosaerba, ad eccezione del caso in cui esso debba essere sollevato. In questa occasione inclinarlo solo quanto stretta-mente necessario e sollevare esclusivamente il lato opposto all'utilizzatore.
• Arrestare la lama di taglio qualora il tagliaerba debba essere ribaltato, per trasportarlo su superfici non erbose e durante il suo spostamento da e verso la superficie da falciare.

Attenzione pericolo! La lama continua a ruotare. Pericolo di lesioni.

• L'apparecchio non deve essere sollevato o trasportato, fin tanto che il motore gira. Spegnere l'apparecchio nel caso in cui debba essere ribaltato per il trasporto, si debbano attraversare superfici diverse dal prato e l'apparecchio venga condotto verso le e lontano dalle superfici da tagliare.
• Tenere l'apertura di espulsione dell'erba sempre pulita e libera. Rimuovere l'erba tagliata solo

quando l'apparecchio è fermo.

• Non lasciare mai l'apparecchio incustodito sul posto di lavoro.
• Non lavorare con l'apparecchio danneggiato, incompleto o trasformato senza il consenso del produttore. Non usare mai l'apparecchio con dispositivi di sicurezza o schermature danneggiati oppure senza i dispositivi di sicurezza come i dispositivi di deviazione e/o di raccolta dell'erba.
• Non sovraccaricare l'apparecchio. Lavorare solo nel campo di potenza specificato e non modificare le impostazioni di regolazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti. Non usare l'apparecchio per scopi diversi da quelli per cui è stato concepito.
• Non usare l'apparecchio nelle vicinanze di liquidi o gas infiammabili. La mancata osservanza di questa indicazione comporta rischi di incendio o di esplosione.

• Spegnere l'apparecchio, estrarre la chiave dell'accensione e rimuovere la batteria. Assicurarsi che tutte le parti mobili siano ferme:

• sempre quando si abbandona la macchina,

• prima di pulire l'apertura di espulsione dell'erba o di rimuovere i bloccaggi,
• quando l'apparecchio non viene usato,

• prima di controllare o pulire l'apparecchio oppure effettuare lavori sul medesimo,

• quando il cavo di rete è dan- neggiato o aggrovigliato,

• quando l'apparecchio in- contra un corpo estraneo durante il lavoro oppure su- bentrano vibrazioni insolite. In questo caso controllare l'apparecchio per verificare la presenta di eventuali dan- neggiamento, ed eventual- mente farlo riparare.

• Non posizionare mai le mani o i piedi vicino o sotto le parti rotanti. In caso di tosatura con la falce, non posizionarsi mai davanti all'apertura di espulsione dell'erba.

• Estrarre sempre il dispositivo di interruzione del circuito elettrico/la chiave dell'accensione:

• se ci si allontana dall'appa-recchio da giardinaggio,

• prima dell'eliminazione delle cause di blocco,
• prima di effettuare controlli, interventi di manutenzione o pulizia sull'apparecchio da giardinaggio,
• dopo un'eventuale collisione con un corpo estraneo. Controllare tempestivamente l'assenza di danni all'apparecchio e, se necessario, farlo riparare
• se l'apparecchio da giardinaggio inizia a vibrare in modo sospetto (controllarlo immediatamente!).

Manutenzione e stoccaggio

- Durante gli interventi di manutenzione delle lame da taglio, assicurarsi che le lame

IT

da taglio siano movibili anche quando la fonte di tensione è spenta.

• Assicurarsi che tutti i dadi, viti e bulloni siano ben stretti e l'apparecchio sia in condizioni di lavoro sicure.

- Controllare il tosaerba per assicurarsi che non vi siano danneggiamenti.

- Effettuare le riparazioni necessarie delle parti danneggiate.

- Non tentare di riparare autonomamente l'apparecchio, salvo nel caso in cui si è adeguatamente istruiti. Tutti i lavori non specificati nelle presenti istruzioni d'uso devono essere effettuati esclusivamente dai centri di assistenza clienti da noi autorizzati.

- Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini.

- Trattare l'apparecchio con cura. Tenere gli utensili affilati e puliti, in modo tale da garantire condizioni di lavoro migliori e più sicure. Seguire le disposizioni di manutenzione.

- Indossare guanti di protezione, quando si sostituisce il dispositivo da taglio.

- Controllare regolarmente il dispositivo raccoglierba per verificare l'eventuale presenza di usura e deformazioni. Per motivi di sicurezza, sostituire le parti usurate o danneggiate. Prestare particolare attenzione durante la regolazione delle lame, in modo tale da evita-re che le dita non vengano schiacciate tra le lame rotanti e le parti fisse della macchina.

• Assicurarsi che vengano usati solo utensili da taglio di ricambio autorizzati dal produttore.
- Lasciar raffreddare il motore prima di riporre la macchina.

Rischi Residui

Anche se questo utensile elettrico viene usato conformemente alle disposizioni, rimangono sempre rischi residui. I seguenti pericoli possono verificarsi in relazione alla tipologia costruttiva e al tipo di esecuzione di questo elettrodomestico:

a) Lesioni da taglio
b) Danni all'udito, qualora non venga indossata un'adeguata protezione dell'udito.
c) Danni alla salute risultanti dal- le oscillazioni mano-braccio, quando l'apparecchio viene usato per un periodo prolunga- to o non viene condotto o ma- nutenuto conformemente alle disposizioni.

Avvertenza! Questo utensile elettrico genera un campo magnetico durante il funzionamento. In determinate condizioni questo campo può compromettere gli impianti medici attivi o passivi. Per ridurre il pericolo di lesioni gravi o letali, consigliamo alle persone con impianti medici di consultare il medico e il produttore dell'impianto medico prima di azionare la macchina.

Montaggio

• Indossare guanti a prova di taglio.
• Eseguire solo lavori che vi sentite di fare.
• In caso di dubbio, rivolgersi a un esperto o direttamente al nostro servizio.

Montaggio braccio inferiore dell'impugnatura:

1. Aprire la sbarra inferiore (4) e portarla nell'inclinazione desiderata.
2. Fissare la sbarra inferiore con i tenditori rapidi (5) precedentemente montati.

Montaggio dell'impugnatura ad archetto

1. Fissare l'impugnatura ad arco (1) con i dadi, le rondelle e le leve di bloccaggio (2) superiore dadi sul lato destro e sinistro del braccio (4) inferiore.
2. Fissare a clip il portacavo: Fissare a clip il portacavo (15) sulla sbarra inferiore e fissare così il cavo dell'apparecchio (16).

Dopo aver allentato i tenditori rapidi è possibile ribaltare l'impu-gnatura e la sbarra inferiore verso il basso ai fini della conservazione dell'apparecchio.

Montaggio cestello raccoglierba

Il cestello di raccolta è già completamente premontato.

1. Allentare la vite a croce (20a) presente sul manico (20).

2. Posizionare il manico (20) sulla parte superiore del cestello raccoglierba (13) e avvitarlo saldamente da sotto con la vite a croce (22a).

3. Portare le linguette in plastica (13a) sopra l'asta del cestello raccoglierba (13b).

Attenzione: non azionare l'apparecchio senza la protezione antiurto o il cestino raccoglierba comple- tamente montati. Pericolo di lesioni!

Messa in esercizio

Prima di avviare l'apparecchio è necessario

• montare il montante superiore e inferiore dell'impugnatura,
• montare il sacco di raccolta

Attenzione, pericolo di lesioni! Per il montaggio o lo smontaggio del sacco di raccolta, è necessario spegnere l'apparecchio e assicurarsi che tutti i componenti mobili si siano arrestati. Prima di qualsiasi lavoro rimuovere la batteria dall'apparecchio.

Inserimento/rimozione batteria

Spegnere l'apparecchio, estrarre la chip di contatto (17) attendere che la lama si fermi. Pericolo di lesioni.

1. Per inserire la batteria (7) nell'apparecchio, spingerla al suo interno agendo lungo la barra di guida. Si innesta emettendo un suono.

IT

1. Per rimuovere la batteria (7) dall'apparecchio, premere i tasti di sblocco (A 7b) della batteria ed estrarla.

Comando

Attenzione, pericolo di lesioni! Durante l'utilizzo dell'apparecchio indossare indumenti idonei e guanti da lavoro. Prima di ogni utilizzo, assicurarsi che l'apparecchio sia funzionante. Verificare che il sacco di raccolta e l'apparecchio siano montati correttamente. In presenza di un interruttore danneggiato non è consentito l'uso dell'apparecchio. I dispositivi di protezione individuale e un apparecchio funzionante riducono il rischio di lesioni e incidenti.

Effettuare le regolazioni del to- saerba, nonché il montaggio e lo smontaggio del raccoglierba, del kit di pacciamatura e dello scarico laterale, ecc. solo a mo- tore spento e con la lama ferma.

Spegnere l'apparecchio, estrarre la chip di contatto (17) e attendere che la lama si fermi. Pericolo di lesioni.

Rispettare le direttive sull'inquinamento acustico e le disposizioni di legge locali.

Inserimento/rimozione cestello di raccolta erba

1. Per agganciare il cestello raccoglierba (13), sollevare la protezione antiurto (14) e inserire il cestello raccoglierba (13).

2. Posizionare la protezione antiurto (14) sul cestello raccoglierba (13), lo tiene bloccato nella posizione corretta.

3. Per rimuovere il cestello raccoglierba (13) sollevare la protezione antiurto (14) e staccare il cestello raccoglierba. Rimettere la protezione antiurto sull'alloggiamento dell'apparecchio.

Lateralmente sul sacco racco- glierba è applicato un indicatore di livello

Sportello aperto: accoglierba vuoto

Sportello chiuso: accoglierba pieno

Regolazione dell'altezza del taglio

L'apparecchio è dotato di 5 posizioni per la regolazione dell'altezza di taglio:

60 - 75 mm - altezza di taglio elevata 40 - 60 mm - altezza di taglio media 25 - 40 mm - altezza di taglio ridotta

1. Afferrare la leva (8) per la regolazione dell'altezza di taglio e farla scorrere sul meccanismo di bloccaggio fino a raggiungere la posizione desiderata per l'altezza di taglio

L'altezza di taglio corretta per un prato decorativo corrisponde a circa 25 - 45 mm, per un prato calpestabile a circa 45-65 mm.

Per il primo taglio della stagione si consiglia di scegliere un'altezza di taglio elevata.

Rispettare le direttive sull'inquinamento acustico e le disposizioni di legge locali.

Accensione e spegnimento

1. Posizionare il tosaerba su una superficie piana.

2. Sollevare la copertura della batteria (6) dell'alloggiamento apparecchio e inserire la batteria carica (7) nell'apparecchio spingendola lungo la guida. Si dovrà udire lo scatto in posizione.

3. Richiudere la copertura trasparente (6).

1. Inserire il chip di contatto nell'apposita apertura sull'interruttore di accensione/spegnimento (17).

2. Prima di procedere all'accensione, prestare attenzione che l'apparecchio non tocchi oggetti

1. Per l'accensione azionare l'interruttore di accensione/spegnimento (17) e tenerlo in posizione premendo contemporaneamente l'interruttore di sicurezza (18) nell'impugnatura ad arco (1). Rilasciare l'interruttore di accensione/spegnimento (17).

2. Per spegnere, rilasciare gli in- terruttori di sicurezza (18).

Dopo lo spegnimento dell'appa-recchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persone.

Indicazione carica

Durante il lavoro, il livello di carica della batteria può essere letto sull'apposito indicatore (19). Questo si trova nell'impugnatura superiore (1) a vista dell'utilizzatore. Il numero di luci a LED accese mostra lo stato di carica della batteria.

Lavorare con il tagliaerba

Una tosatura regolare stimola la formazione rafforzata delle foglie e al contempo provoca la distruzione dell'erbaccia. Per questo motivo, dopo ogni intervento di tosatura il prato diventa più fitto e omogeneo. Il primo taglio avviene circa a partire da aprile con un'altezza di crescita di 70 - 80 mm. Nella stagione vegetativa principale il prato deve essere tosato minimo una volta a settimana.

• Condurre l'apparecchio a passo d'uomo eseguendo traiettoria più dritte possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.
• Regolare la profondità di taglio in modo tale da non sovraccaricare l'apparecchio. Altrimenti si rischia di danneggiare il motore.
• Sui pendii lavorare sempre trasversalmente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l'apparecchio.
• Pulire l'apparecchio dopo ogni impiego come descritto nel capitolo „Pulizia/manutenzione/stoccaggio“.

Dopo lo spegnimento dell'appa-recchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persone.

IT

Pulizia/manutenzione/ stoccaggio

Fare effettuare i lavori non descritti nelle presenti istruzioni d'uso da un centro di assistenza clienti da noi autorizzato. Usare solo ricambi originali.

Indossare guanti quando si ma- neggia la lama.

Prima di qualsiasi intervento di manutenzione e/o pulizia, spegnere l'apparecchio, estrarre la chip di contatto (17) e attendere che la lama si fermi. Pericolo di lesioni.

Spegnare l'apparecchio ed estrarre la batteria dall'apparecchio prima di eseguire lavori all'apparecchio.

Eseguire i seguenti lavori di pulizia e manutenzione. In questo modo si garantisce un uso duraturo e affidabile.

Lavori di pulizia e manutenzione generali

Non spruzzare il tosaerba con acqua. Pericolo di schock elettrico!

• Tenere l'apparecchio sempre pulito. Per la pulizia, usare una spazzola o un panno senza detergenti o solventi.

• Rimuovere eventuali residui di piante rimaste attaccate dopo la tosatura con un pezzo di legno o di plastica dalle ruote, dalle aperture di ventilazione, all'apertura di espulsione dell'erba e dalla zona della lama. Non usare oggetti duri o appuntivi, possono danneggiare l'apparecchio.

• Lubrificare di tanto in tanto le ruote.

• Controllare il tosaerba prima di ogni uso per verificare la presenza di eventuali difetti evidenti, come parti allentate, usurate o danneggiate. Controllare la corrette sede di tutti i dadi, bulloni e viti.
• Controllare le coperture e i dispositivi di sicurezza per verificare l'eventuale presenza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla sostituzione

I

Sostituzione lama

Se la lama è smussato, può essere affilata da un'officina specializzata. Se la lama è danneggiata o presenta uno sbilanciamento, deve essere sostituita (vedi capitolo Ricambi).

1. Capovolgere l'apparecchio.
2. Usare guanti resistenti e tenere ferma la lama (22). Svitare la vite della lama (21) in senso antiorario mediante un cacciavite dal mandrino motore.
3. Rimontare la nuova lama nella sequenza invertita. Prestare attenzione che la lama sia posizionata correttamente e la vite sia ben stretta

L

Stoccaggio

Allentare i tenditori rapidi superiore e inferiore (2+5) e chiudere l'impugnatura ad arco (1) e la sbarra inferiore (4), in modo che l'apparecchio occupi meno spazio. Assicurarsi che i cavi non rimangano incastrati.

• Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini.
• Lasciare raffreddare il motore, prima di riporre l'apparecchio in un ambiente chiuso.

Decliniamo ogni responsabilità per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall'impiego di ricambi non originali o da un uso improprio dell'apparecchio.

Smaltimento/Tutela dell'ambiente

Estrarre la batteria dall'apparecchio e introdurre l'apparecchio, la batteria, gli accessori e l'imballaggio nei contenitori adibiti alla raccolta differenziata.

Le apparecchiature non devono essere smaltite insieme ai rifiuti domestici.

• Consegnare l'apparecchio ad un centro di riciclaggio.
• Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.
• Introdurre il materiale tagliano nel compostaggio e non gettarlo nel secchio della spazzatura.

Ricambi/Accessori

È possibile ordinare pezzi di ricambio e accessori all'indirizzo www.grizzly-service.eu

Per ulteriori domande rivolgersi al „Service-Center“ (vedere „Grizzly Service-Center“).

Batteria 40 V; 2.0 Ah....80001217

Caricabatteria 80001096

IT

Garanzia

• Per questo apparecchio forniamo 24 mesi di garanzia. Questo apparecchio non è adatto per l'uso commerciale. In caso di un impiego per uso industriale decade la garanzia.
• I danni riconducibili ad usura, sovraccarico o utilizzo improprio non sono coperti da garanzia. Alcune parti sono soggette a normale usura e non sono coperte da garanzia: Batteria, raccoglierba, Kit di pacciamatura, lamar
• Requisito essenziale per le prestazioni in garanzia è inoltre che le indicazioni riportate alla voce Pulizia e Manutenzione siano state rispettate.
• I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati senza alcun costo, tramite sostituzione del prodotto o la riparazione dello stesso.
  Per usufruire della garanzia è necessario che l'apparecchio sia spedito - non smontato - al nostro Centro di Assistenza unitamente alla prova d'acquisto e al tagliando di garanzia.

Servizio di riparazione

• Riparazioni non soggette a garanzia possono essere effettuate dal nostro centro di assistenza pagando in base al calcolo di quest'ultimo. Il nostro centro d'assistenza stilerà volentieri un preventivo per i nostri clienti. Possiamo trattare solo apparecchi che siano ben imballati e che siano inviati con un'affrancatura sufficiente. I rischi di trasporto sono a carico del mittente.

- Attenzione: siete pregati di non inviare mai attrezzature con il serbatoio dell'olio pieno. È di massima importanza svuotare il serbatoio. Eventuali danni alle cose (l'olio fuoriesce quando si appoggia l'attrezzatura lateralmente o testa in giù!) ossia danni d'incendio durante il trasporto sono a carico del mittente.

Attrezzature inviate con tassa a carico del destinatario - via collo ingombrante, espresso oppure con altro tipo di carico speciale - non vengono accettate.

- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.

Ricerca guasti

Problema Possibile causa	Rimedio
L'apparecchio non si accende	Batteria (7) scarica o non inserita	Controllare lo stato di carica della batteria e, se necessario, farla riparare da un elettricista
	Chip di contatto (F 17) non inserita	Inserimento del chip di contatto
	Interruttore di accensione/ spegnimento difettoso (A 17)	Riparazione da parte del servizio clienti
	Spazzola di carbone consumata
	Motore difettoso
	Erba troppo alta	Impostare un'altezza di taglio superiore Sollevare leggermente le ruote anteriori premendo l'impugnatura.
Il motore si spegne	Bloccaccio da parte di corpi estrane	Rimuovere il corpo estraneo
Il risultato del lavoro non è sufficiente	Altezza di taglio troppo bassa	Impostare un'altezza di taglio inferiore J
	Lama smussata	Fare arrotare o sostituire la lama I
	Zona lama intasata Pulire l'apparecchio
	Lama montata in modo errato	Montare correttamente la lama I
La lama non ruota	Lama bloccata dall'erba Rimuovere l'erba
	Vite della lama allentata	Stringere la vite della lama I
Rumori anormali, battito o vibrazioni	Vite della lama allentata	Stringere la vite della lama I
	Lama danneggiata	Sostituire la lama I

Spis treści

Wstęp....78

Przeznaczenie....78

Opis ogólny....79

IT	Traduzione della dichiarazione di conformità CE originale
Con la presente dichiariamo che Tosaerba a batteria di costruzione ARM 4040 Lion SetNumero lotto: B-46114corrisponde alle seguenti direttive UE in materia nella rispettiva versione valida:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • 2005/88/EC
Per garantire la conformità sono state applicate le seguenti norme armonizzate e anche le norme e disposizioni nazionali che seguono:
EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 62233:2008 • EN 60335-1:2012/A11:2014EN 60335-2-77:2010 • EN 62321-3-1:2014
Si dichiara inoltre in conformità alla direttiva 2000/14/EC sull'emissione acustica ambientale:Livello di potenza sonoragarantita: 87 dB(A)misurata: 83,3 dB(A)Procedura della valutazione della conformità applicata come da allegato VI, 2000/14/ECAutorità registrata: TÜV Süd, NB 0036
Il produttore è il solo responsabile della stesura della presente dichiarazione di conformità:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany07.02.2020	Christian FrankResponsabile documentazione tecnica

* L'oggetto descritto sopra è conforme alle prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

29010 San Nicolò a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

LT www.grizzlybaltic.com

PL Krysiak Sp. z o.o.ul. Rolna 6

62-081 Baranowo

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.krysiak.pl

CZ HECHT MOTORS s.r.o.

U Mototechny 131

251 62 Mukařov-Tehovec

Tel.: [phone] linka 27

Fax: [phone]
