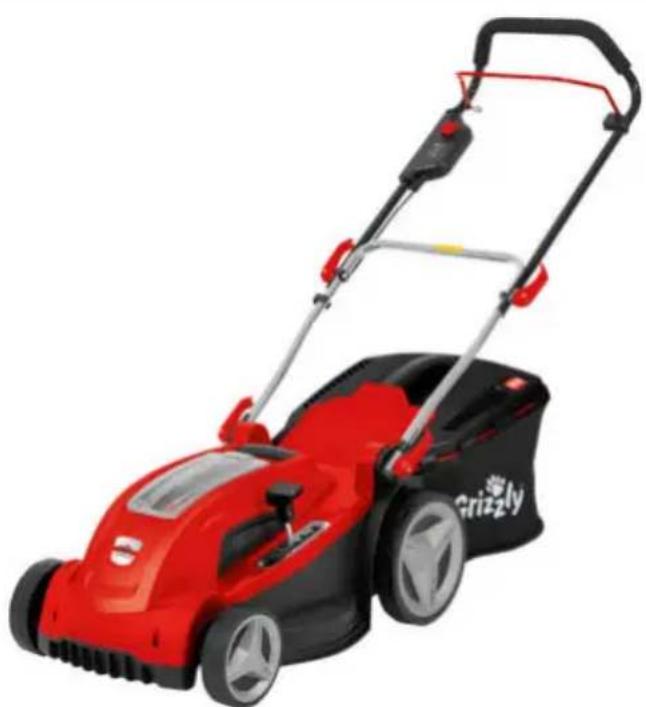

ARM 404037 - Rasenmäher Grizzly - Kostenlose Bedienungsanleitung

Marke	Grizzly
Modell	ARM 404037
Produkttyp	Akku-Rasenmäher
Stromversorgung	Lithium-Ionen-Akku (40 V max, 2,0 Ah)
Anzahl mitgelieferter Akkus	2
Ladegerät mitgeliefert	Ja
Schnittbreite	400 mm
Schnitthöhe	25-75 mm (5 Positionen): hoch (60-75 mm), mittel (40-60 mm), niedrig (25-40 mm)
Fassungsvermögen Grasfangbox	40 Liter
Gewicht (ohne Akku/Ladegerät)	15 kg
Leerlaufdrehzahl	3300 min⁻¹
Schalldruckpegel (L_pA)	72,1 dB(A)
Garantierter Schallleistungspegel (L_WA)	87 dB(A)
Vibrationen (a_h)	2,53 m/s²
Schutzklasse	III
Schutzart (IP)	IPX1
Verwendungszweck	Schneiden von Rasen und Gras im Haushalt (Heimwerkerbereich)
Sicherheit	Sicherheitsschalter, Zündschlüssel, Aufprallschutz, automatische Abschaltung
Wartung	Reinigung nach Gebrauch, Schmierung der Räder, Klingenwechsel (Handschuhe empfohlen)
Ersatzteile	Erhältlich unter www.grizzly-service.eu (Klinge, Akku, Fangbox usw.)
Garantie	24 Monate (außer bei gewerblicher Nutzung)

Häufig gestellte Fragen - ARM 404037 Grizzly

Wie installiere ich den Akku am Grizzly ARM 404037 Rasenmäher?

Stellen Sie sicher, dass das Gerät ausgeschaltet und der Zündschlüssel entfernt ist. Schieben Sie den Akku entlang der Führungsschiene in das Gerät, bis er hörbar einrastet. Zum Entfernen drücken Sie die Entriegelungstaste (7b) und ziehen den Akku heraus.

Welche Schnitthöhe wird für einen Zierrasen empfohlen?

Stellen Sie die Schnitthöhe für einen Zierrasen zwischen 25 und 45 mm ein. Verwenden Sie den Einstellhebel (8), um eine der 5 verfügbaren Positionen (25-75 mm) auszuwählen. Wählen Sie für den ersten Schnitt der Saison eine höhere Höhe.

Wie reinige ich den Rasenmäher nach dem Gebrauch?

Nie mit Wasser besprühen (Stromschlaggefahr). Verwenden Sie eine Bürste oder ein Tuch, um Grasreste zu entfernen. Mit einem Holz- oder Kunststoffspatel entfernen Sie Rückstände um das Messer und in der Auswurföffnung. Schmieren Sie die Räder gelegentlich.

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Stellen Sie sicher, dass der Zündschlüssel (17) eingesteckt ist. Wenn das Problem weiterhin besteht, könnte der Akku oder der Motor defekt sein. Kontaktieren Sie den Kundendienst.

Wie wechsle ich das Messer des Rasenmähers?

Schalten Sie vor dem Eingriff das Gerät aus, entfernen Sie den Zündschlüssel und den Akku. Tragen Sie dicke Handschuhe. Drehen Sie das Gerät um, halten Sie das Messer (21) fest und lösen Sie die Schraube gegen den Uhrzeigersinn. Montieren Sie das neue Messer in umgekehrter Reihenfolge und ziehen Sie es fest an.

Welche wichtigen Sicherheitshinweise gibt es für die Nutzung?

Nie bei Regen oder auf nassem Gras verwenden. Halten Sie Kinder und Tiere fern. Tragen Sie geschlossene Schuhe und lange Hosen. Stoppen Sie den Motor vor der Reinigung oder dem Entfernen des Fangkorbs. Warten Sie den vollständigen Stillstand des Messers ab, bevor Sie Manipulationen vornehmen.

Wie groß ist das Fassungsvermögen des Grasfangkorbs und wie erkenne ich, ob er voll ist?

Der Korb hat ein Fassungsvermögen von 40 Litern. Ein Füllstandsanzeiger (Klappe) an der Seite des Korbs öffnet sich, wenn er leer ist, und schließt sich, wenn er voll ist. Leeren Sie den Korb regelmäßig, um eine gute Saugleistung zu erhalten.

Ist der Rasenmäher für hügeliges Gelände geeignet?

Ja, aber arbeiten Sie immer quer zum Hang (nicht bergauf/bergab). Seien Sie vorsichtig bei Richtungswechseln. Verwenden Sie ihn nicht auf übermäßig steilen Hängen. Halten Sie eine stabile Position.

Wie bewahre ich den Rasenmäher nach dem Gebrauch auf?

Lösen Sie die Schnellverschlüsse, um den Griff und Holm umzuklappen. Bewahren Sie das Gerät an einem trockenen Ort, außerhalb der Reichweite von Kindern, auf. Lassen Sie den Motor abkühlen, bevor Sie es in einem geschlossenen Raum lagern. Entfernen Sie den Akku zur Lagerung.

Wie lautet die Garantie und wo erhalte ich Ersatzteile?

Die Garantie beträgt 24 Monate (außer bei gewerblicher Nutzung). Verschleißteile wie Klinge, Akku oder Fangbox sind nicht abgedeckt. Ersatzteile sind erhältlich unter www.grizzly-service.eu oder beim Kundendienst.

BEDIENUNGSANLEITUNG ARM 404037 Grizzly

Akku-Rasenmäher Cordless lawn mower Accu-grasmaaier Tondeuse à accumulateur Tosaerba a batteria Akumulatorowakosiarka Akutravnísekačka Akumuliatorinėsvejapjovė Cortacéspedrecargable Akukosačkanatrávu

DE
GB
NL
FR
IT
PL
CZ
LT
ES
SK

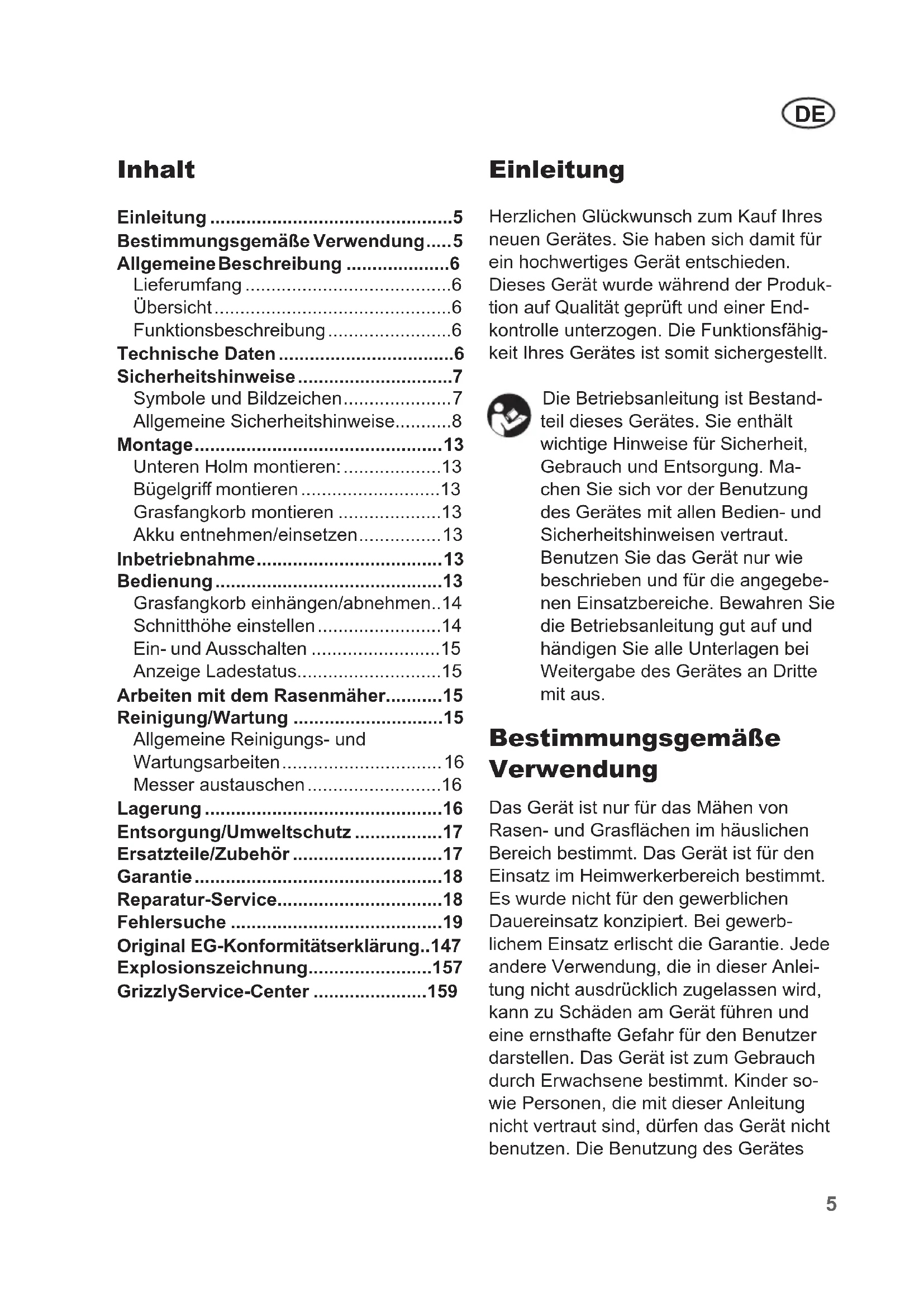

Bestimmungsgemäße Verwendung.....5

Allgemeine Beschreibung ....6

Lieferumfang 6

Übersicht....6

Funktionsbeschreibung 6

Technische Daten......6

Sicherheitshinweise....7

Symbole und Bildzeichen....7

Allgemeine Sicherheitshinweise......8

Montage....13

Unteren Holm montieren:....13

Bügelgriff montieren 13

Grasfangkorb montieren ....13

Akku entnehmen/einsetzen....13

Inbetriebnahme....13

Bedienung....13

Grasfangkorb einhängen/abnehmen..14

Schnitthöhe einstellen....14

Ein- und Ausschalten ....15

Anzeige Ladestatus....15

Arbeiten mit dem Rasenmäher......15

Reinigung/Wartung 15

Allgemeine Reinigungs- und

Wartungsarbeiten 16

Messer austauschen....16

Lagerung....16

Entsorgung/Umweltschutz ....17

Ersatzteile/Zubehör 17

Garantie....18

Reparatur-Service....18

Fehlersuche ....19

Original EG-Konformitätserklärung..147

Explosionszeichnung......157

GrizzlyService-Center 159

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist nur für das Mähen von Rasen- und Grasflächen im häuslichen Bereich bestimmt. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes

DE

bei Regen oder feuchter Umgebung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2-3.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Rasenmäher und Bügelgriff
• Unterer Holm
• Grasfangkorb (zweiteilig)
• Kabelklemmen
• 2 Schnellspannhebel vormontiert zur Holmbefestigung
• 2 Schnellspannhebel mit Beilagscheiben und Muttern zur Bügelgriffbefestigung
• 2 Akkus
• Ladegerät
• Betriebsanleitung

Übersicht

1 Bügelgriff

2 Spannhebel oben

3 Füllstandsanzeige Fangsack
4 Unterer Holm
5 Flügelmutter unten

6 Akku-Abdeckung

7 Akku

7a Ladeanzeige Akku
7b Entriegelungstaste Akku

8 Schnitthöhenverstellung

9 Vorderräder

10 Rasenmähergehäuse
11 Ladegerät

11a Display Ladegerät
12 Hinterräder
13 Fangsack (Grasfangkorb)
14 Hinterer Prallschutz

15 Kabelklemme
16 Gerätekabel

17 Ein-/ Ausschalter / Kontaktchip

18 Sicherheitsschalter
19 Ladezustandsanzeige

20 Tragegriff Grasfangkorb
20a Kreuzschlitzschraube

21 Sicherungsmutter
22 Messer

Funktionsbeschreibung

Der Akku-Rasenmäher besitzt ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Metallgehäuse, einem Sicherheitsschalter, einem Prallschutz und einem Grasfangkorb ausgestattet. Zusätzlich ist das Gerät 5-fach höhenverstellbar und hat leichtgängige Räder.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Akku-Rasenmäher.. ARM 4040 Lion Set

Motorspannung......max. 40 V ===

Leerlaufdrehzahl n_0 3300 min ^-1

Leerlaufzeit......max. 30 min*

Messerbreite....400 mm

Schnitthöhenverstellung..5-fach, 25-75 mm

Volumen Grasfangkorb 40 l

Schutzklasse ....III

Schutzart IPX1

Gewicht (ohne Akku/Ladegerät).. ca. 17,3 kg Schalldruckpegel

(L_pA) .....72,1 dB(A); K_pA = 3 dB Schallleistungspegel (L_WA)

garantiert......87 dB(A)

gemessen .... 83,3 dB(A); K_WA = 2,36 dB Vibration ( a_h ).....2,53 m/s ^2 ; K=1,5 m/s ^2

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

Betriebsanleitung lesen!

Verletzungsgefahr durch weggeschleuderte Teile!

Umstehende Personen aus dem Gefahrenbereich fernhalten.

Vorsicht - Scharfe Schneidmesser! Füße und Hände fernhalten. Verletzungsgefahr!

Motor ausschalten und Kontaktschlüssel ziehen vor Einstellungs- oder Reinigungsarbeiten.

Gefahr durch Stromschlag

Nicht auf schrägen Flächen benutzen.

Benutzen Sie den Akku-Rasenmäher nicht bei Regen oder nassem Gras.

Achtung! Nachlauf des Ra- senmähermessers.

DE

Um das Gerät zu stoppen, Sicherheitsschalter loslassen

Schutzklasse

Angabe des Schallleistungs- pegels L_WA in dB.

Ladezustandsanzeige

Füllstandsanzeige Fangsack

Schnittbreite

Elektrogeräte gehören nicht in den Hausmüll.

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit An- gaben zur Verhütung von Personen- oder Sachschä- den.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

WICHTIG LESEN SIE DIE GE- BRAUCHSANWEISUNG SORGFÄLTIG.

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu vermeiden, lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

• Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern durchgeführt werden.
• Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Vorbereitung:

- Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen.

Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.

- Setzen Sie das Gerät niemals ein, während Personen, besonders Kinder und Haustiere, in der Nähe sind. Kinder dürfen nicht mit dem Gerät spielen.

- Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

- Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.

- Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.

- Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Schneidmesser und Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise ausgetauscht werden. Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden.

- Benutzen Sie niemals den Rasenmäher mit beschädig-

ten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzeinrichtungen, z. B. Prallbleche und/oder Grasfangeinrichtungen.

- Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

- Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

- Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden.

Arbeiten mit dem Gerät:

Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr!

- Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerkzeugen sind.

- Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder guter Beleuchtung.

- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer

DE

rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

- Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.

- Führen Sie das Gerät nur im Schritttempo. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärts gehen.

- Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Betriebsanleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotierenden Messern.

- Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Griffholms so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.

- Arbeiten Sie nie ohne Grasfangkorb oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.

- Starten Sie den Motor nicht, wenn Sie vor dem Auswurfschacht stehen.

- Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.

- Halten Sie das Schneidmesser an, wenn der Rasenmäher angekippt werden muss zum Transport über andere Flächen als Gras und wenn der Rasenmäher von und zu der zu mähenden Fläche bewegt wird.

!

Achtung Gefahr! Messer läuft nach. Es besteht Verletzungsgefahr.

- Das Gerät darf nicht angehoben oder transportiert werden, solange der Motor läuft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mähenden Flächen gebracht wird.

- Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

- Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das

Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich und ändern Sie nicht die Reglereinstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oderExplosionsgefahr.

• Schalten Sie das Gerät aus, ziehen Sie den Sicherheits-schlüssel ab und entnehmen Sie den Akku. Vergewissern Sie sich, dass alle beweglichen Teile still stehen:

• immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird,

• bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen,
• bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten,

• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten,

• falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erfordlich.

• sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.
• suchen Sie das Gerät nach eventuellen Beschädigungen ab.

• führen Sie die erforderlichen Reparaturen beschädigter Teile durch

• Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Stellen Sie sich nie vor die Grasauswurföffnung.

• Ziehen Sie den Stromkreisunterbrecher/Kontaktschlüssel immer wenn:

• Sie sich vom Gartengerät entfernen, vor dem Beseitigen von Blockierungen,

• wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten,
• nach der Kollision mit einem Fremdkörper. Überprüfen Sie das Gerät sofort auf Beschädigungen und lassen Sie es wenn notwendig reparieren,
• wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (unverzüglich prüfen!).

Wartung und Lagerung:

- Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltet ist, die Schneidmesser bewegt werden können.

DE

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführt werden.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.
• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.
• Überprüfen Sie die Grasfang-einrichtung regelmäßig auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheits-gründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.
• Überprüfen Sie, dass nur Er- satzschneidwerkzeuge verwen- det werden, die vom Hersteller zugelassen sind.

- Lassen Sie den Motor abkühlen, bevor Sie die Maschine abstellen.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

a) Schnittverletzungen.
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor das Gerät bedient wird.

Montage

• Tragen Sie Schutzhandschuhe.
• Führen Sie nur Arbeiten aus, die Sie sich selbst zutrauen.
• Bei Unsicherheiten wenden Sie sich an einen Fachmann oder direkt an unseren Service.

B Unteren Holm montieren:

1. Klappen Sie den unteren Holm (4) auf und bringen Sie diesen in die gewünschte Neigung.
2. Fixieren Sie den unteren Holm mit den vormontierten Schnellspannern (5).

C Bügelgriff montieren

1. Befestigen Sie den Bügelgriff(1) mit den Muttern, den Beilagscheiben und den oberen Schnellspannern (2) rechts und links am unteren Holm (4).
2. Kabelhalter einklipsen: Klipsen Sie die Kabelhalter (15) am unteren Holm ein und fixieren Sie damit die Gerätekabel (16).

Wenn Sie die Schnellspanner lösen, können Sie den Bügelgriff, sowie den unteren Holm, zur Aufbewahrung des Gerätes nach unten klappen.

D Grasfangkorb montieren

1. Lösen Sie die Kreuzschlitzschraube (20a) am Tragegriff (20).
2. Setzen Sie den Tragegriff (20) auf die Oberseite des Grasfangkorbs (13) auf und schrauben Sie ihn von unten mit der Kreuzschlitzschraube (22a) fest.
3. Stülpen Sie die Kunststoff-Laschen (13a) über das Grasfangkorbgestänge (13b).

Mit dem Rasenmäher darf nicht ohne Prallschutz oder Grasfangkorb gearbeitet werden. Es besteht Verletzungsgefahr.

G Akku entnehmen/ einsetzen

Schalten Sie das Gerät aus, ziehen Sie den Kontaktchip (17) und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

1. Zum Einsetzen der Akkus (7) in das Gerät schieben Sie den Akku entlang der Führungsschiene in das Gerät. Er rastet hörbar ein
2. Zum Herausnehmen des Akkus aus dem Gerät drücken Sie die Entriegelungstaste (7b) am Akku (7) und ziehen den Akku heraus.

Inbetriebnahme

Bevor Sie das Gerät in Betrieb nehmen, müssen Sie

• den unteren und oberen Griffholm montieren,
• den Fangsack montieren

Achtung Verletzungsgefahr! Bei Montage oder Demonta- ge von Seitenauswurf oder Fangsack muss das Gerät aus- geschaltet sein und die bewegli- chen Teile still stehen. Nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Bedienung

Achtung Verletzungsgefahr! Tragen Sie beim Arbeiten mit

dem Gerät geeignete Kleidung und Arbeitshandschuhe. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Vergewissern Sie sich, dass der Fangsack und das Gerät richtig montiert sind. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Persönliche Schutzausrüstung und ein funktionstüchtiges Gerät vermindern das Risiko von Verletzungen und Unfällen.

Einstellungen am Mäher, sowie Montage und Demontage von Fangkorb, Mulchkit und Seitenauswurf etc. dürfen nur bei abgeschaltetem Motor und stillstehendem Messer vorgenommen werden.

Schalten Sie das Gerät aus, ziehen Sie den Kontaktchip (17) und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Grasfangkorb einhängen/abnehmen

1. Zum Einhängen des Grasfangkorbes (13) heben Sie den Prallschutz (14) an und hängen den Grasfangkorb (13) ein.
2. Klappen Sie den Prallschutz (14) auf den Grasfangkorb. Er hält den Grasfangkorb (13) an richtiger Position.
3. Zum Abnehmen des Grasfangkorbes (13) heben Sie den Prallschutz (14)

an und hängen den Grasfangkorb (13) aus. Klappen Sie den Prallschutz (14) an das Rasenmähergehäuse zurück.

Füllstandsanzeige:

Seitlich am Grasfangsack (13) ist eine Füllstandsanzeige (3) angebracht.

Füllstandsanzeige (3) geöffnet: Grasfangsack (13) leer

Füllstandsanzeige (3) geschlossen: Grasfangsack (13) gefüllt

Schnitthöhe einstellen

Das Gerät besitzt 5 Positionen zur Einstellung der Schnitthöhe

60 - 75 mm - große Schnitthöhe
40 - 60 mm - mittlere Schnitthöhe
25 - 40 mm - geringe Schnitthöhe

1. Greifen Sie den Hebel (8) zur Schnitthöhenverstellung und führen Sie ihn an der Rasterung vorbei auf die gewünschte Einstellung der Schnitthöhe.

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 25 - 45 mm, bei einem Nutzrasen etwa 45 - 65 mm.

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

1. Stellen Sie den Mäher auf eine ebene Fläche.

2. Heben Sie die Akku-Abdeckung (6) am Gerätegehäuse an und schieben Sie den geladenen Akku (7) entlang der Führungsschiene in das Gerät. Er rastethörbar ein.

3. Schließen Sie die transparente Abdeckung (6) wieder.

1. Stecken Sie den Kontaktchip in die dafür vorgesehene Öffnung am Ein-Ausschalter (17).

2. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

1. Zum Einschalten betätigen Sie den Ein-/Ausschalter (17) und halten diesen, während Sie den Sicherheitsschalter (18) an den Bügelgriff (1) drücken. Lassen Sie den Ein-/Ausschalter (17) los.

2. Zum Ausschalten lassen Sie die Sicherheitsschalter (18) los.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Anzeige Ladestatus

Der Ladezustand der Akkus kann während des Arbeitsvorgangs an der Ladezustandsanzeige (19) abgelesen werden. Diese befindet sich am oberen Griffholm (1) in Blickrichtung des Benutzers. Die Anzahl der leuchtenden LED-Lichter zeigt den Ladezustand der Batterie an.

Arbeiten mit dem Rasenmäher

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rasen nach jedem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen. Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen mindestens einmal pro Woche gemäht.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.
• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Reinigung/Wartung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

DE

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Kontaktchip (17) und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Führen Sie folgende Reinigungs- und Wartungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Rasenmäher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungs- bzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen anhaftende Pflanzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.
• Ölen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmäher vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder be-

schädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.

- Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschliffen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden.

1. Drehen Sie das Gerät um.
2. Benutzen Sie feste Handschuhe und halten Sie das Messer (22) fest. Drehen Sie die Mutter (21) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels von der Motorspindel.
3. Bauen Sie das neue Messer in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer (22) richtig positioniert ist und die Mutter (21) über dem Sprengring fest angezogen ist.

K Lagerung

Lösen Sie die oberen und unteren Schnellspanner (2 + 5) und klappen Sie den Bügelgriff (1) und unteren Holm (4) zusammen, damit das Gerät weniger Platz beansprucht. Die Kabel dürfen dabei nicht eingeklemmt werden.

• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät und das Ladegerät an einer Verwertungsstelle ab.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
• Führen Sie Schnittgut der Kompostierung zu und werfen Sie dieses nicht in die Mülltonne.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu

Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe „Grizzly Service-Center“).

Akku, 40 V; 2,0 Ah....80001217 Ladegerät ....80001096

Garantie

• Für dieses Gerät leisten wir 24 Monate Garantie. Bei gewerblichem Einsatz erlischt die Garantie.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Hierzu zählen z. B. Akku, Fangsack, Mulchkit, Seitenauswurfkanal, Messer.
• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
• Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.
  Voraussetzung ist, dass das unzerlegte Gerät mit Kauf- und Garantienachweis bei dem Händler reklamiert wird.
• Bei Vorliegen eines berechtigten Garantiefalles bitten wir um telefonische Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.

Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.
  Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
• Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.
  Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht ange- nommen.
• Eine Entsorgung Ihrer Geräte führen wir kostenlos durch.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Akku (A 7) leer oder nicht eingesetzt	Akku Ladezustand prüfen, ggf. Reparatur durch Elektro-fachmann
	Kontaktchip (F 17) nicht eingesetzt	Kontaktchip einsetzen
	Ein-/Ausschalter (A 17) defekt	Reparatur durch Service-Center
	Kohlebürsten abgenutzt
	Motor defekt
	Gras zu lang	Größere Schnitthöhe einstellen J. Durch Drücken des Griffholms die Vorderräder leicht anheben.
Motor setzt aus	Blockierung durch Fremdkörper	Fremdkörper entfernen
Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer	Schnitthöhe zu niedrig	Größere Schnitthöhe einstellen J
	Messer stumpf	Messer schleifen lassen oder austauschen I
	Messerbereich verstopft Gerät reinigen
	Messer falsch montiert	Messer korrekt einbauen I
Messer rotiert nicht	Messer durch Gras blockiert	Gras entfernen
	Messermutter locker	Messermutter festziehen I
Abnorme Geräusche, Klappern oder Vibrati-onen	Messermutter locker	Messermutter festziehen I
	Messer beschädigt	Messer austauschen I

Content

Vyhl'adávanie chýb
* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

DE Grizzly Tools GmbH & Co. KG

Kunden-Service

Stockstädter Straße 20

D-63762 Großostheim

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage : www.grizzly.biz

NL I.T.S. Winschoten bv

Bezoekadres:

Papierbaan 55

9672 BG Winschoten

Postadres:

Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

FR SAV03

ZA de la verrerie

03210 Souvigny

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.sav03.fr

Boutique en ligne:

Homepage: www.hecht.cz

ES 92, S.A.

c/Bristol, 32-34

Parque Empresarial Europolis

28232 Las Rozas (Madrid)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

SK HECHT SK spol, s. r.o.

Letisková 20

971 01 Prievidza

Tel.: [phone] klapka 37

Fax: [phone]

e-mail: [e-mail]

Homepage: www.hecht.sk
