Merk	Grizzly
Model	ARM 404037
Producttype	Draadloze grasmaaier (accu)
Voeding	Lithium-ion-accu (40 V max, 2,0 Ah)
Aantal meegeleverde accu's	2
Meegeleverde lader	Ja
Snijdiameter	400 mm
Snijhoogte	25-75 mm (5 standen): hoog (60-75 mm), gemiddeld (40-60 mm), laag (25-40 mm)
Inhoud opvangzak	40 liter
Gewicht (zonder accu/lader)	15 kg
Rotatiesnelheid (onbelast)	3300 min⁻¹
Geluidsdrukniveau (L_pA)	72,1 dB(A)
Gegarandeerd geluidsvermogensniveau (L_WA)	87 dB(A)
Trillingen (a_h)	2,53 m/s²
Beschermingsklasse	III
Beschermingstype (IP)	IPX1
Beoogd gebruik	Maaiwerkzaamheden van gazon en gras in de huishoudelijke omgeving (klusjes)
Veiligheid	Veiligheidsschakelaar, contactslot, schokbestendigheid, automatische uitschakeling
Onderhoud	Reinigen na gebruik, smeren wielen, vervangen mes (handschoenen aanbevolen)
Reserveonderdelen	Beschikbaar via www.grizzly-service.eu (mes, accu, zak, enz.)
Garantie	24 maanden (behalve bij professioneel gebruik)

Veelgestelde vragen - ARM 404037 Grizzly

Hoe plaats ik de accu in de Grizzly ARM 404037 grasmaaier?

Zorg ervoor dat het apparaat is uitgeschakeld en het contactslot is verwijderd. Schuif de accu langs de geleiderail in het apparaat tot deze hoorbaar vastklikt. Om deze te verwijderen, drukt u op de ontgrendelknop (7b) en trekt u de accu eruit.

Wat is de aanbevolen maaihoogte voor een siertuin?

Stel voor een siertuin de maaihoogte in tussen 25 en 45 mm. Gebruik de verstelhendel (8) om te kiezen uit de 5 beschikbare standen (25-75 mm). Kies voor de eerste maaibeurt van het seizoen een hogere maaihoogte.

Hoe maak ik de grasmaaier schoon na gebruik?

Nooit met water besproeien (risico op elektrische schok). Gebruik een borstel of doek om grasresten te verwijderen. Verwijder met een houten of plastic spatel de resten rond het mes en in de uitworp opening. Smeer de wielen af en toe.

Wat te doen als de grasmaaier niet start?

Controleer of de accu is opgeladen en correct is geplaatst. Zorg ervoor dat het contactslot (17) goed is ingedrukt. Als het probleem aanhoudt, kan de accu of motor defect zijn. Neem contact op met de klantenservice.

Hoe vervang ik het mes van de grasmaaier?

Schakel het apparaat uit, verwijder het contactslot en de accu voordat u begint. Draag dikke handschoenen. Keer het apparaat om, houd het mes (21) vast en draai de schroef linksom los. Plaats het nieuwe mes in omgekeerde volgorde en draai het stevig vast.

Wat zijn de belangrijke veiligheidsvoorschriften voor gebruik?

Nooit gebruiken bij regen of op nat gras. Houd kinderen en dieren op afstand. Draag gesloten schoenen en een lange broek. Stop de motor voordat u de opvangzak reinigt of verwijdert. Wacht tot het mes volledig stopt voordat u handelingen verricht.

Wat is de inhoud van de opvangzak en hoe weet ik of deze vol is?

De zak heeft een capaciteit van 40 liter. Een niveau-indicator (klep) aan de zijkant van de zak gaat open als de zak leeg is en sluit als deze vol is. Maak de zak regelmatig leeg om een goede zuigkracht te behouden.

Is de grasmaaier geschikt voor hellingen?

Ja, maar werk altijd dwars op de helling (niet van boven naar beneden). Wees voorzichtig bij het veranderen van richting. Gebruik het niet op extreem steile hellingen. Houd een stabiele positie.

Hoe berg ik de grasmaaier op na gebruik?

Maak de snelkoppelingen los om het handvat en de duwstang in te klappen. Bewaar het apparaat op een droge plaats, buiten het bereik van kinderen. Laat de motor afkoelen voordat u het in een gesloten ruimte opbergt. Verwijder de accu voor opslag.

Wat is de garantie en waar kan ik reserveonderdelen vinden?

De garantie is 24 maanden (behalve bij professioneel gebruik). Slijtageonderdelen zoals het mes, de accu of de zak zijn niet gedekt. Reserveonderdelen zijn verkrijgbaar via www.grizzly-service.eu of bij de klantenservice.

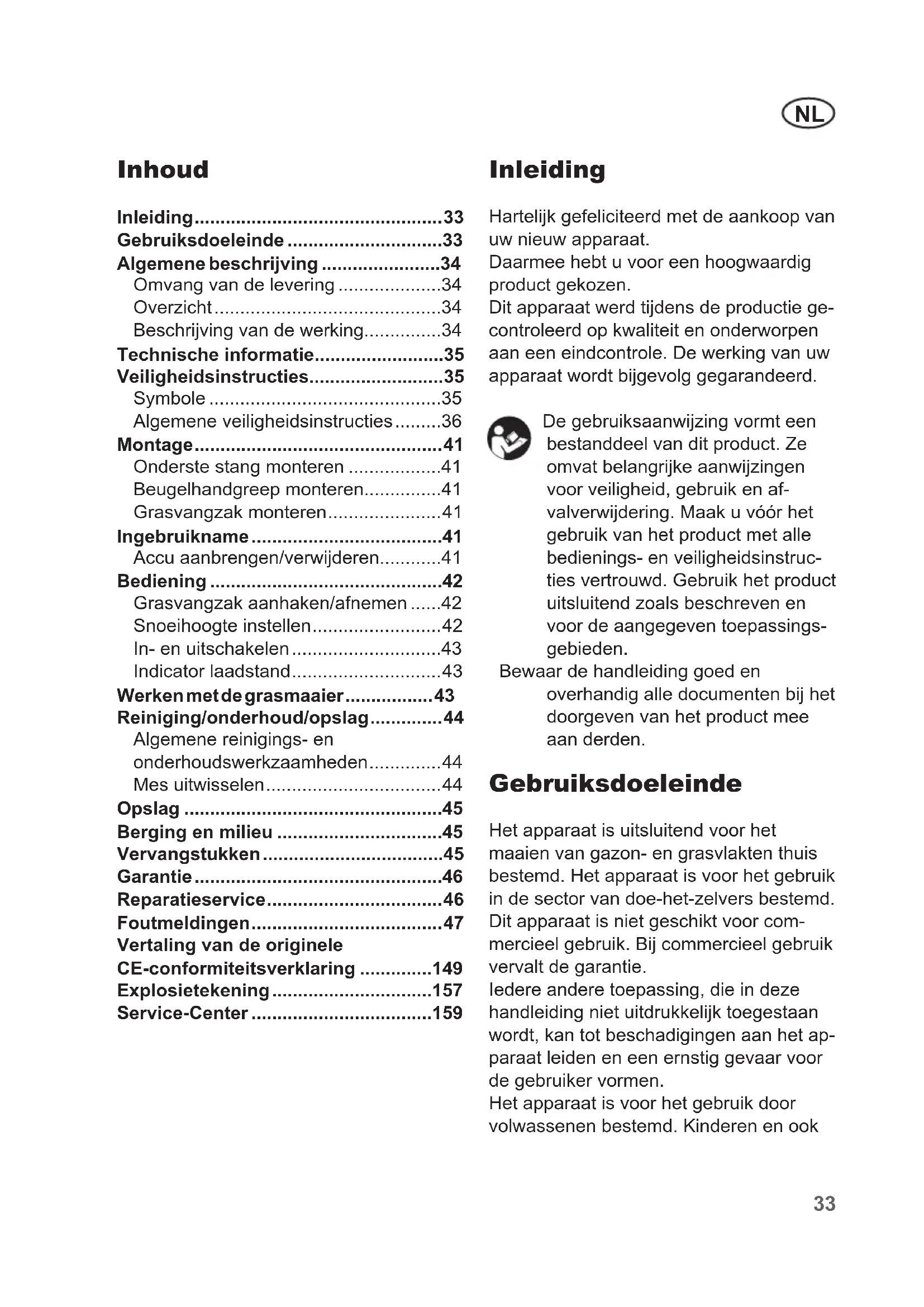

GEBRUIKSAANWIJZING ARM 404037 Grizzly

Gebruiksdoeleinde ....33

Algemene beschrijving ....34

Omvang van de levering ....34

Overzicht....34

Beschrijving van de werking......34

Technische informatie......35

Veiligheidsinstructies....35

Symbole 35

Algemene veiligheidsinstructies......36

Montage....41

Onderste stang monteren ....41

Beugelhandgreep monteren....41

Grasvangzak monteren....41

Ingebruikname 41

Accu aanbrengen/verwijderen......41

Bediening 42

Grasvangzak aanhaken/afnemen .....42

Snoeihoogte instellen....42

In- en uitschakelen....43

Indicator laadstand....43

Werken met de grasmaaier....43

Reiniging/onderhoud/opslag......44

Algemene reinigings- en

onderhoudswerkzaamheden......44

Mes uitwisselen....44

Opslag 45

Berging en milieu ....45

Vervangstukken....45

Garantie....46

Reparatieservice....46

Foutmeldingen....47

Vertaling van de originele

CE-conformiteitsverklaring ....149

Explosietekening....157

Service-Center 159

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat.

Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tijdens de productie gecontroleerd op kwaliteit en onderworpen aan een eindcontrole. De werking van uw apparaat wordt bijgevolg gegarandeerd.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoeleinde

Het apparaat is uitsluitend voor het maaien van gazon- en grasvlakten thuis bestemd. Het apparaat is voor het gebruik in de sector van doe-het-zelvers bestemd. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

ledere andere toepassing, die in deze handleiding niet uitdrukkelijk toegestaan wordt, kan tot beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker vormen.

Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen en ook

NL

personen, die met deze handleiding niet vertrouwd zijn, mogen het apparaat niet gebruiken.

De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere personen of hun eigendom.

De fabrikant is niet aansprakelijk voor schade die door onreglementair gebruik of verkeerde bediening werd veroorzaakt.

Algemene beschrijving

De afbeeldingen voor de bediening en het onderhoud vindt u op de zijde 2 - 3.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

• Accu grasmaaier met ingeklapte hoofdigger van de handgreep
• Grasvangmand
• Kabelklem
• 2 Klemhendels met pakkingringen voor de bevestiging van de stang (voorgemonteerd)
• 2 x klemhendels met pakkingringen en moeren voor de bevestiging van de beugelhandgreep
• 2 Accu
• Laadtoestel
• Vertaling van de originele gebruiks- aanwijzing

Overzicht

1 Beugelhandgreep Klemhendel

3 Vulpeilindicator opvangzak

4 Onderste hoofdigger
5 Vleugelmoer onder
6 Afdekking voor de accucompartiment
7 Accu
7a Laadstandindicator

7b Ontgrendelknop Accu

8 Hefboom voor de instelling van de snoeihoogte
9 Voorwielen

10 Behuizing van de grasmaaier
11 Laadtoestel

11a Display lader

12 Achterwielen

13 Opvangzak

14 Stootbescherming

15 Kabelklem

16 Apparaatsnoer

17 Aan-/uit schakelaar/ Contact-chip
18 Veiligheidsschakelaar
19 Laadstandindicator

20 Draaggreep van grasbak 20a Kruiskopschroef

21 Borgmoer 22 Mes

Beschrijving van de werking

De accu grasmaaier bezit een parallel met het snoeiniveau draaiend snoeiwerktuig. Het is met een krachtige elektrische motor, een robuuste behuizing van kunststof, een veiligheidsschakelaar, een stootbescherming en een grasvangzak uitgerust. Bovendien is het apparaat 5-voudig in de hoogte verstelbaar en heeft het gemakkelijk te bedienen wielen.

Gelieve voor de werking van de bedie- ningsonderdelen de hierna volgende be- schrijvingen te raadplegen.

Technische informatie

Accu-Grasmaaier....ARM 4040 Lion Set

Motorspanning....max. 40 V ---

Onbelast toerental n_0 .....3300 min ^-1

Onbelaste looptijd......max. 30 min*

Mesbreedte.... 400 mm

Snoeihoogte 25-75 mm

Volume grasvangmandb 40 l

Beschermingsklasse...... III

Veiligheidsklasse IPX1

Gewicht (zonder batterij/lader) .....17,3 kg

Geluidsdrukniveau

(L_pA) 72,1 dB(A); K_pA = 3 dB

Geluidsvermogensniveau ( L_WA )

gewaarborgd 87 dB(A)

gemeten.....83,3 dB(A); K_WA = 2,36 dB Vibratie ( a_h ).....2,53 m/s ^2 ; K=1,5 m/s ^2

Geluids- en trilwaarden werden vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zijn vermeld.

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

De trilemissiewaarde kan tijdens het werkelijke gebruik van het elektrische werktuig van de vermelde waarde afwijken, afhankelijk van de manier waarop het elektrisch werktuig wordt gebruikt.

Probeer de belasting door trillingen zo gering mogelijk te houden.

Voorbeeldmaatregelen voor de

reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werktijd. Daarbij moeten alle delen van de bedrijfscyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).

Veiligheidsinstructies

Deze paragraaf behandelt de essentiële veiligheidsvoorschriften bij het werk met het apparaat.

Symbole

Symbolen op het apparaat

Opgelet!

Neem de gebruiksaanwijzing aandachtig door.

Gevaar voor verwondingen door weggeslingerde onderdelen.

Omstanders op een veilige afstand tot de maaier houden.

Opgepast – scherpe snoeimessen! Voeten en handen op een veilige afstand houden. Gevaar voor verwondingen!

Gevaar door elektrische schok!

NL

Motor uitschakelen en contactsleutel uittrekken vóór instellings- of reinigingswerkzaamheden.

Niet op schuine oppervlak- ken gebruiken

Stel het apparaat niet aan de vochtigheid bloot. Werk niet bij regen en snoei geen nat gras.

Opgelet! Naloop van het mes van de grasmaaier.

Laat de veiligheidsschak- laar los om het apparaat te stoppen

Beschermingsklasse

Vermelding van het geluids-niveau L_WA in dB.

Laadstandindicator

Niveau-indicator

Snijdcirkel

Elektrische apparaten horen niet thuis bij huisvuil.

Symbolen in de gebruiksaanwijzing

Gevaarsymbool met informatie over de preventie

van personen- of zaak- schade.

Gebodsteken (in plaats van het uitroepingsteken wordt het gebod toegelicht) met informatie over de preventie van schade.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Algemene veiligheidsinstructies

BELANGRIJK LEES ZORGVULDIG DE GEBRUIKSAANWIJZING.

Dit apparaat kan bij een onoordeelkundig gebruik ernstige verwondingen veroorzaken. Om lichamelijke letsels en materiële schade te vermijden, leest u de on- voorwaardelijk volgende veiligheidsinstructies en neemt u ze in acht en maakt u zich goed met alle bedieningsonderdelen vertrouwd.

- Dit apparaat mag niet door kinderen worden gebruikt. Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. Reinigingsen onderhoudswerkzaamheden mogen niet door kinderen worden verricht.

- Dit apparaat mag worden gebruikt door personen met verminderde fysieke, sensorische of mentale capaciteiten, of een

gebrek aan ervaring en kennis, op voorwaarde dat ze onder toezicht staan of geïinstrueerd zijn in het veilige gebruik van het apparaat en de gevaren die daaruit voortvloeien begrijpen.

Voorbereiding:

• Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toe-zicht doorgevoerd worden.
• Geef nooit toestemming aan kinderen of andere personen, die de gebruiksaanwijzing niet kennen, het apparaat te gebruiken. Lokale bepalingen kunnen de minimumleeftijd van de persoon, die het apparaat bedient, vastleggen.
• Maak nooit gebruik van het apparaat terwijl andere mensen, in het bijzonder kinderen, en huisdieren in de buurt zijn.
• Op kinderen moet er toezicht uitgeoefend worden om te vrijwaren dat ze niet met het apparaat spelen.
• De operator of gebruiker is enkel voor ongevallen of schade aan andere mensen of aan hun eigendom verantwoordelijk.
• Controleer het terrein, waarop het apparaat gebruikt wordt, en verwijder stenen, stokken, draden of andere vreemde voorwerpen, die vastgegrepen en weggeslingerd kunnen worden.
• Draag geschikte werkkledij zoals vast schoeisel met slijpvrije zool en een robuuste, lange broek. Gebruik het apparaat niet als u blootsvoets stapt of open sandalen draagt.

Vermijd het dragen van loszit-tende kledij of kledij met han-gende touwtjes of riemen.

• Controleer vóór elk gebruik de messen, de bevestigingsbouten en het volledige messensamenstel visueel op slijtage of schade. Om een onevenwichtige belasting te voorkomen, moeten beschadigde of versleten messen en bevestigingsbouten altijd set per set worden vervangen. Versleten of beschadigde aanwijzingsborden moeten worden vervangen.
• Gebruik de grasmaaier nooit als de veiligheidsvoorzieningen of veiligheidsroosters beschadigd zijn of als veiligheidsvoorzieningen zoals keerschotten en/of grasopvangbakken niet gemonteerd zijn.
• Wees voorzichtig bij apparaten met meerdere snoeiwerktuigen, omdat de beweging van een mes tot een rotatie van de overige messen kan leiden.
• Gebruik enkel reserveonderde- len en toebehoren, die door de fabrikant geleverd en aanbe- volen worden. Het gebruik van vreemde onderdelen leidt tot het onmiddellijke verlies van de garantieclaim.
• Versleten of beschadigde aanwijzingsborden moeten worden vervangen.

Werken met het apparaat:

Breng voeten en handen bij het werken niet in de nabijheid van of onder roterende onderdelen. Er bestaat gevaar voor verwondingen!

NL

• Schakel de motor volgens instructies in en slechts dan, wanneer uw voeten zich op een veilige afstand tot de snoei-werktuigen bevinden.
• Gebruik het apparaat niet bij regen, bij slechte weersomstandigheden, in een vochtige omgeving of op een nat gazon. Werk uitsluitend bij daglicht of bij een goede verlichting.
• Werk niet met het apparaat als u moe of ongeconcentreerd bent of na het innemen van alcohol of tabletten. Las altijd tijdig een werkpauze in. Ga met verstand aan het werk.
• Let bij het werken op een veilige stand, in het bijzonder op hellingen. Werk altijd dwars op de helling, nooit op- of neerwaarts. Wees uiterst voorzichtig wanneer u de rijdrichting op de helling wijzigt. Werk niet op overdreven steile hellingen.
• Bedien het apparaat slechts stapvoets. Wees uiterst voorzichtig wanneer u het apparaat omkeert, het naar u toe trekt of achteruit stapt.
• Schakel het apparaat voorzichtig in overeenstemming met de in deze handleiding vermelde instructies in. Let op voldoende afstand tot de voeten tot roterende messen.
• Kantel het apparaat niet bij het starten, behalve als dit bij het starten op hoog gras noodzakelijk is. In dit geval kantelt u het apparaat door zodanig op de hoofdigger van de handgreep te duwen, dat de voorwielen van het apparaat

gemakkelijk opgetild worden.

Controleer altijd dat beide handen zich in de werkstand bevin-den voordat het apparaat weer op de grond neergezet wordt.

• Werk nooit zonder grasvangzak of stootbescherming. Houd u altijd op een veilige afstand tot de uitwerpopening.
• Start de motor niet wanneer u vóór de uitwerpschacht staat.
• Bij het starten van de motor mag de grasmaaier niet gekanteld worden, tenzij het noodzakelijk is om de grasmaaier tijdens het proces op te tillen. In dat geval kantelt u hem slechts zover als absoluut noodzakelijk is en tilt u alleen die kant omhoog die weg van u wijst.
• Zet het snijmes stop wanneer de grasmaaier moet gekanteld worden om het over een andere ondergrond dan gras te transporteren, en wanneer u de grasmaaier naar en van het te maaien gebied verplaatst.

Opgelet: gevaar! Mes loopt na. Er bestaat gevaar voor verwondingen.

- Het apparaat mag niet opgetild of getransporteerd worden zo- lang de motor draait. Schakel het apparaat uit als het voor het transport gekanteld moet worden als andere oppervlak- ten dan gazons overgestoken moeten worden en wanneer het apparaat naar en weg van de te maaien oppervlakten ge- bracht wordt.

• Houd de grasuitwerpopening steeds netjes en vrij. Verwijder snoeiafval enkel bij stilstand van het apparaat.
• Laat het apparaat nooit zonder toezicht op het werkterrein achter.
• Werk niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Gebruik het apparaat nooit met beschadigde beschermingsinrichtingen, afschermingen of ontbrekende veiligheidsmechanismen, zoals richtingwijzigende of grasvanginrichtingen.
• Overbelast uw apparaat niet. Werk uitsluitend in het aangegeven vermogensgebied en wijzig de regelaarinstellingen aan de motor niet. Gebruik geen machines meteen laag prestatievermogen voor zware werken. Gebruik uw apparaat niet voor doel einden, waarvoor het niet bestemd is.
• Gebruik het apparaat niet in de nabijheid van ontvlambare vloeistoffen of gassen. Bij veronachtzaming bestaat er brand- of explosiegevaar.
• Nooit het apparaat optillen of wegdragen wanneer de motor draait.
• Schakel het apparaat uit en trek de netstekker uit:
• altijd, wanneer u de machine verlaat,
• voordat u de uitwerpopening reinigt of blokkeringen verhelpt,

• wanneer het apparaat niet gebruikt wordt,

• voordat u het apparaat controleert, reinigt of eraan werkt,

• wanneer het apparaat tijdens het werken op een vreemd voorwerp gestoten is of wanneer er zich ongewone trillingen voordoen. Onderzoek in dit geval het apparaat op beschadigingen en laat het eventueel repareren.
• Zorg ervoor dat alle moeren, bouten en schroeven vast aangedraaid zijn.
• Controleer de maaier op eventuele beschadigingen.
• Voer de noodzakelijke reparaties van beschadigde onderdelen door.

- Breng handen en voeten nooit in de nabijheid van of onder roterende onderdelen. Bij cir-kelmaaiers mag men nooit vóór de grasuitwerpopening gaan staan.

- Trek de zekering/contactsleutel steeds uit als:

• altijd, wanneer u de machine verlaat,
• voordat u de uitwerpopening reinigt of blokkeringen verhelpt,
• wanneer het apparaat niet gebruikt wordt,
• voordat u het apparaat controleert, reinigt of eraan werkt,
• wanneer het apparaat tijdens het werken op een vreemd voorwerp gestoten is of wanneer er zich ongewone trillingen voordoen.

NL

Onderzoek in dit geval het apparaat op beschadigingen en laat het eventueel repareren.

Onderhoud en opslag:

• Let er bij het onderhoud van het snoeimes op dat zelfs wanneer de spanningsbron uitgeschakeld is de snoeimessen in beweging gebracht kunnen worden.
• Zorg ervoor dat alle moeren, bouten en schroeven vast aangedraaid zijn en dat het apparaat zich in een veilige toestand voor het werk bevindt.
• Tracht niet het apparaat zelf te repareren, tenzij u hiervoor opgeleid bent. Al de werkzaamheden, die niet in deze handleiding vermeld worden, mogen uitsluitend door ons gemachtigde klantenserviceafdelingen uitgevoerd worden.
• Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.
• Behandel uw apparaat met zorg. Houd de werktuigen scherp en netjes om beter en veiliger te kunnen werken. Volg de onderhoudsvoorschriften op.
• Draag beschermende hand-schoenen wanneer u de snoei-inrichting wisselt.
• Controleer de grasvanginrichting regelmatig op slijtage en vervormingen. Vervang omwille van de veiligheid versleten of beschadigde onderdelen. Wees bij de instelling van de messen uiterst voorzichtig, opdat uw

vingers niet tussen de rote- rende messen en vaststaande onderdelen van de machine gekneld worden.

• Controleer, dat er uitsluitend reservesnoeiwerktuigen gebruikt worden, die door de fabrikant toegestaan zijn.
• Laat de motor afkoelen, vóórdat u de machine opbergt.

Restrisico's

Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) Snijdwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt.

Waarschuwing! Dit elektrische gereedschap produceert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het gevaar voor ernstige of dodelijke

verwondingen te verminde- ren, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de ma- chine bediend wordt.

Montage

• Draag beschermende handschoenen.
• Verricht werkzaamheden alleen als u ze zelf kunt doen.
• Bent u niet zeker, richt u dan tot een vakman of direct tot onze klantendienst.

Onderste stang monteren

1. Klap de onderste stang (4) in de gewenste positie en zorg dat ze de gewenste helling heeft.
2. Bevestig de onderste stang met de voorgemonteerde snelspanners (5).

Beugelhandgreep monteren

1. Bevestig de beugelhandgreep (1) met de bijgevoegde moeren, de opvulringen en de bovenste klemhendels (2) rechts en links aan de onderste hoofd-ligger (4).
2. Kabelhouder inklikken: Klik de kabelhouder (15) aan de onderste stang en fixeer daarmee de kabel van het apparaat (16).

Wanneer u de klemhendels los- maakt, kunt u de beugelgreep en onder onderste stand omlaag klappen om het apparaat op te bergen.

Grasvangzak monteren

De grasmand is reeds vergaand voorge- monteerd.

1. Draai de kruisgleufschroef (20a) aan het transporthandvat (20) los.
2. Plaats het transporthandvat (20) op de bovenzijde van de grasbak (13) en schroef het langs onder met de kruisgleufschroef (22a) vast.
3. Schuif de kunststoffen lussen (13a) over de stang van de grasbak (13b).

Met de grasmaaier mag er niet zonder stootbescherming of grasvangmand gewerkt worden. Er bestaat gevaar voor verwondingen.

Ingebruikname

Voordat u het apparaat in gebruik neemt, moet u

• de onderste en bovenste grijpstang monteren,
• de opvangzak monteren

Let op: letselgevaar! Bij montage of demontage van vangzak moet het apparaat uitgeschakeld zijn en moeten de bewegende delen stilstaan. Haal voor alle werkzaamheden aan het apparaat de accu eruit.

Accu aanbrengen/ verwijderen

Schakel het apparaat uit, trek de contactchip (17) uit en wacht tot het mes tot stilstand is gekomen. Er bestaat een risico op lichamelijk letsel.

NL

1. Om de accu (7) in het apparaat te plaatsen, schuift u de accu langs de geleiderail in het apparaat. Het klikt hoorbaar vast.
2. Om de accu (7) uit het apparaat te nemen, drukt u de ontgrendeltoetsen (A7b) aan de accu in en trekt u de accu uit.

Bediening

Let op: letselgevaar! Draag bij de werkzaamheden met het apparaat geschikte kleding en werkhandschoenen. Verzeker u er voor elk gebruik van dat het apparaat in orde is en correct functioneert. Verzeker u ervan dat de vangzak en het apparaat correct gemonteerd zijn. Is een schakelaar beschadigd, dan mag niet meer worden gewerkt met het apparaat. Persoonlijke beschermingsuitrusting en een deugdelijk functionerend apparaat verlagen het risico op letsel en ongelukken.

Instellingen aan de maaier en de montage en demontage van de opvangkorf, de mulchset en de zijdelingse uitworp mogen alleen worden uitgevoerd als de motor is uitgeschakeld en het mes niet meer beweegt.

Schakel het apparaat uit, trek de contactchip (17) uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.

Houd rekening met geluidsoverlast en plaatselijke verordeningen.

E

Grasvangzak aanhaken/afnemen

1. Om de grasvangzak (13) vast te ha- ken, tilt u de stootbescherming (14) op en haakt u de grasvangzak (13) vast. Klap de stootbescherming (14) op de grasvangzak. Hij houdt de grasvang- zak (13) in de juiste positie.
2. Om de grasvangzak (13) af te nemen, tilt u de stootbescherming (14) op en haakt u de grasvangzak (13) uit. Klap de stootbescherming (14) aan de behuizing van de maaier achteruit.

Aan de zijkant van de grasvang- mand is een niveau-indicator aan- gebracht

Klep geopend:
ngkorf leeg

Klep gesloten: ngkorf vol

Snoeihoogte instellen

De grasmaaier kan door een wijziging van de positie van de wielen op volgende snoeihoogten ingesteld worden:

60 -75 mm - grote snoeihoogte
40 - 60 mm - gemiddelde snoeihoogte
25 - 40 mm - geringe snoeihoogte

J

1. Grijp de hendel (8) om de maaihoogte in te stellen en beweeg hem voorbij de vergrendeling tot de maaihoogte die u wilt instellen.

De correcte snoeihoogte bedraagt bij een siergazon ongeveer 25 - 45 mm, bij een nuttig gazon ongeveer 45 - 65 mm.

Om voor de eerste keer in het seizoen te snoeien, dient een hoge snoeihoogte gekozen te worden.

Neem de bescherming tegen la-waaihinder en lokale voorschriften in acht.

In- en uitschakelen

1. Plaats de maaier op een effen vlak.

2. Til de afdekking van de accu (6) aan de apparaatbehuizing omhoog en schuif de geleden accu (7) langs de geleidingsrail in het apparaat. Hij klikt hoorbaar vast.

3. Sluit de transparante afdekking (6) weer.

1. Steek de contactchip in de daar- voor bestemde opening aan de in-/uitschakelaar (17).

2. Let er vóór het inschakelen op dat het apparaat geen voorwerpen raakt.

1. Voor het inschakelen bedient u de in-/uitschakelaar (17) en houdt u die vast, terwijl u op de veiligheidsschakelaar (18) aan de beugelgreep (1) drukt. Laat de in-/uitschakelaar (17) los.

2. Als u het apparaat wilt uitschakelen, laat u de veiligheidsschakelaar (18) los.

Na het uitschakelen van het apparaat draait het mes nog enkele seconden lang. Raak het draaiende mes niet aan. Er bestaat gevaar voor lichamelijke letsels.

Indicator laadstand

De laadtoestand van de accu kan tijdens het arbeidsproces worden afgelezen aan de laadtoestandsindicatie (19). Deze bevindt zich aan de bovenste greepstang (1) in de kijkrichting van de gebruiker.

Het aantal lichtgevende LED-lampen duidt de laadtoestand van de batterij aan.

Werken met de grasmaaier

Het regelmatige maaien zet de grasplant tot een versterkte bladvorming aan, maar laat tegelijkertijd onkruidplanten afsterven. Daarom wordt het gazon telkens nadat er gemaaaid werd dichter en ontstaat er een gelijkmatig belastbaar gazon.

De eerste snoeibeurt vindt plaats ongeveer vanaf april bij een groeihoogte van 70 - 80 mm. In de hoofdvegetatietijd wordt het gazon minstens één keer per week gemaaid.

• Leid het apparaat stapvoets in zo recht mogelijke banen. Om volledig te maaien, dienen de banen zich altijd enkele centimeters te overlappen.
• Stel de snoeidiepte zodanig in, dat het apparaat niet overbelast wordt. In het andere geval kan de motor beschadigd worden.
• Werk op hellingen altijd dwars op de helling. Wees uiterst voorzichtig wanneer u achteruitstapt en het apparaat voorttrekt.
• Reinig het apparaat telkens na gebruik zoals in hoofdstuk „Reiniging/ onderhoud/opslag“ beschreven.

Schakel na het werk en voor het transport het apparaat uit, trek de netstekker uit en wacht

NL

de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.

Reiniging/onderhoud/opslag

Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door een door ons gemachtigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen.

Draag bij de omgang met het mes handschoenen.

Schakel vóór alle onderhouds- en reinigingswerkzaamheden het apparaat uit, trek de contactchip (17) uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.

Schakel het apparaat uit en verwijder vóór alle werkzaamheden de accu uit het apparaat.

Voer volgende reinigings- en onderhoudswerkzaamheden regelmatig door. Daardoor is een lang en gebruikbaar gebruik gegarandeerd.

Algemene reinigings- en onderhoudswerkzaamheden

Spuit de grasmaaier niet met water schoon.

- Houd het apparaat steeds netjes. Gebruik voor de reiniging een vorstel of een doek, maar geen reinigings- c.q. oplosmiddelen.

• Verwijder na het maaien vastklevende plantenresten met een stuk hout of plastic van de wielen, de ventilatieopeningen, de uitwerpopening en het bereik van de messen. Gebruik geen harde of puntige voorwerpen, ze ouden het apparaat kunnen beschadi-gen.
• Smeer van tijd tot tijd de wielen met olie in.
• Controleer de grasmaaier telkens vóór gebruik op klaarblijkelijke tekortkomingen, zoals losse, versleten of beschadigde onderdelen. Ga de vaste zitting van alle moeren, bouten en schroeven na.
• Controleer afdekkingen en beschermingsinrichtingen op beschadigingen en een correcte zitting. Wissel deze eventueel uit.

Mes uitwisselen

Als het mes stomp is, kan het door een gespecialiseerde werkplaats bijgeslepen worden. Als het mes beschadigd is of een onbalans vertoont, moet het gewisseld worden (zie hoofdstuk "Reserveonderde- len").

1. Draai het apparaat om.
2. Gebruik vaste handschoenen en houd het mes vast (22). Draai de mes-schroef (21) tegen de richting van de wijzers van de klok van de motorspil.
3. Monteer het nieuwe mes (22) weer in omgekeerde volgorde. Let erop dat het mes (22) correct gepositioneerd en dat de schroef (21) vast aangedraaid is.

Opslag

Maak bovenste en onderste snelspanners (2 + 5) los, en klap de beugelgreep (1) en de onderste stang (4) samen, zodat het apparaat minder ruimte in beslag neemt. De kabels van het apparaat mogen daarbij niet worden ingeklemd

• Bewaar het apparaat droog en buiten het bereik van kinderen.
• Laat de motor afkoelen voordat u het apparaat in gesloten ruimten wegzet.

Wij zijn niet aansprakelijk voor door onze apparaten teweeggebrachte beschadigingen, voor zover deze door een onoordeelkundige reparatie of door het gebruik van niet-originele onderdelen c.q. door een niet-doelmatig gebruik veroorzaakt worden.

Berging en milieu

Neem de accu uit het toestel en breng het toestel, de accu, de accessoires en de verpakking naar een milieuvriendelijke recycling.

Machines horen niet thuis in het huisafval.

• Lever uw apparaat in bij een recycle-punt. De gebruikte kunststof en metalen delen kunnen per soort worden gescheiden en zo geschikt worden gemaakt voor hergebruik. Voor vragen hieromtrent kunt u terecht bij ons servicecenter.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.
• Breng snoeiafval naar een recycling-park en werp het niet in de vuilnisbak.

Vervangstukken

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Bij andere vragen neemt u contact op met het "Service-Center" (zie „Grizzly Service-Center“).

Accu 40 V; 2.0 Ah....80001217

Laadtoestel 80001096

Garantie

• Wij geven 24 maanden garantie op dit product. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.
• Beschadigingen, die op natuurlijke slijtage, overbelasting of onachtzame bediening berusten, vallen niet onder de garantie. Bepaalde bouwelementen zijn onderhevig aan slijtage en vallen niet onder de garantie. Hiertoe behoren vooral: mes. Accu, Grasvangzak, Mulchkit
• Voorwaarde voor de garantie is bovendien, dat de in de gebruiksaanwijzing opgegeven onderhoudsintervallen werden nageleefd als ook de richtlijnen i.v.m. reiniging, onderhoud en reparatie.
• Beschadigingen die door produktie of materiaalfouten ontstaan zijn, worden kostenlos door vervangstukken of reparatie verholpen. Voorwaarde voor deze bepaling is wel, dat het apparaat intact en met koop- en garantiebewijs aan ons servicecenter wordt overhandigd.

Reparatieservice

• U kunt reparaties die niet onder de garantie vallen, tegen betaling laten uitvoeren door ons servicecenter. Zij brengen graag eerst een offerte uit. Wij bewerken alleen apparaten die, voldoende zijn verpakt en voldoende gefrankeerd worden opgestuurd.
  Wij kunnen apparaten slechts behan- delen indien ze voldoende verpakt en gefrankeerd toegezonden werden.
• Opgelet: stuur in geen geval defekte machines met volle olietank op. Leeg de tank! Eventuele beschadigingen (olie loopt uit als de machine zijwaarts of op de kop gesteld wordt) of brandbeschadigingen die door het transport zijn ontstaan, worden ten laste van de afzender gelegd.
• Ongefrankeerde – oningepakt, express of andere speciale zendingen – toegezonden machines worden niet aangenomen.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Foutmeldingen

Probleem Mogelijke oorzaak Oplossing
Apparaat start nie	Accu ontladen (A 7)Accu niet aangebracht	Accu laden (zie „Laadpro-cédé“) Accu aanbrengen (zie „Bediening“)
	Contactchip (F 17) niet ingestoken	Contactchip plaatsen
	Schakelaar “Aan/uit” defect (A 17)	Reparatie door servicecenter
	Koolborstels versleten
	Motor defect
	Gras te lang	Grotere maaihoogte instellenJ. Met een druk op de grijp-stang de voorwielen lichtjes optillen.
Motor wordt uitgeschakeld	Blokkering door vreemde voorwerpen	Vreemd voorwerp verwijderen
Resultaat van het werk niet bevredigend of motor werkt moeilijk	Gras te kort of te hoog	Snoeihoogte wijzigenJ
	Mes stomp	Mes op laten scherpen of uit-wisselenI
	Uitwerpkanaal verstopt Gras	verwijderen
	Mes niet correct gemon-teerd	Mes correct monterenI
Mes roteert niet	Mes door gras geblokkeerd	Gras verwijderen
	Mes niet correct gemon-teerd	Messenmoer vastdraaienI
Abnormale geluiden, gerammel of trillingen	Mes niet correct gemon-teerd	Messenmoer vastdraaienI
	Mes beschadigdt	Mes vervangenI

Table des matières

Introduction......48

NL	Vertaling van de originele CE-conformiteitverklaring
Hiermede bevestigen wij dat de Accu grasmaaierbouwserie ARM 4040 Lion SetLot-nummer B-46114aan de hierna volgende, van toepassing zijnde EU-richtlijnen
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • 2005/88/EC
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 62233:2008 • EN 60335-1:2012/A11:2014EN 60335-2-77:2010 • EN 62321-3-1:2014
Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC bevestigd: akoestisch niveauGegarandeerd: 87 dB(A)Gemeten: 83,3 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemming metAnnex VI, 2000/14/EGAangemeld bij: TÜV Süd, NB 0036
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany07.02.2020	Christian FrankDocumentatiegelastigde

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
