ARM 404037 - Sekačka na trávu Grizzly - Bezplatný návod k obsluze

Značka	Grizzly
Model	ARM 404037
Typ produktu	Bezdrátová akumulátorová sekačka na trávu
Napájení	Lithium-iontová baterie (40 V max, 2,0 Ah)
Počet dodávaných baterií	2
Dodávaná nabíječka	Ano
Průměr sečení	400 mm
Výška sečení	25-75 mm (5 poloh): vysoká (60-75 mm), střední (40-60 mm), nízká (25-40 mm)
Objem sběrného koše	40 litrů
Hmotnost (bez baterie/nabíječky)	15 kg
Rychlost otáčení (naprázdno)	3300 min⁻¹
Hladina akustického tlaku (L_pA)	72,1 dB(A)
Garantovaná hladina akustického výkonu (L_WA)	87 dB(A)
Vibrace (a_h)	2,53 m/s²
Třída ochrany	III
Typ ochrany (IP)	IPX1
Určené použití	Sekání trávy a travnatých ploch v domácnosti (kutilství)
Bezpečnost	Bezpečnostní spínač, kontaktní klíč, ochrana proti nárazu, automatické zastavení
Údržba	Čištění po použití, mazání kol, výměna nože (doporučeny rukavice)
Náhradní díly	K dispozici na www.grizzly-service.eu (nůž, baterie, pytel atd.)
Záruka	24 měsíců (mimo profesionální použití)

Často kladené otázky - ARM 404037 Grizzly

Jak nainstalovat baterii na sekačku Grizzly ARM 404037?

Ujistěte se, že je zařízení vypnuté a kontaktní klíč vyjmutý. Zasuňte baterii podél vodící lišty do zařízení, dokud nezapadne slyšitelným cvaknutím. Pro vyjmutí stiskněte tlačítko odjištění (7b) a vytáhněte baterii.

Jaká je doporučená výška sečení pro okrasný trávník?

Pro okrasný trávník nastavte výšku sečení mezi 25 a 45 mm. Pomocí páčky nastavení (8) vyberte jednu z 5 dostupných poloh (25-75 mm). Pro první sečení v sezóně zvolte vyšší výšku.

Jak vyčistit sekačku po použití?

Nikdy nestříkejte vodou (riziko úrazu elektrickým proudem). K odstranění zbytků trávy použijte kartáč nebo hadřík. Dřevěnou nebo plastovou špachtlí odstraňte zbytky kolem nože a ve vyhazovacím otvoru. Občas promazávejte kola.

Co dělat, když sekačka nenastartuje?

Zkontrolujte, zda je baterie nabitá a správně vložená. Ujistěte se, že je kontaktní klíč (17) řádně zasunutý. Pokud problém přetrvává, může být baterie nebo motor vadný. Kontaktujte poprodejní servis.

Jak vyměnit nůž sekačky?

Před jakýmkoli zásahem vypněte zařízení, vyjměte kontaktní klíč a baterii. Nasaďte si silné rukavice. Otočte zařízení, držte nůž (21) a povolte šroub proti směru hodinových ručiček. Namontujte nový nůž opačným směrem a pevně utáhněte.

Jaké jsou důležité bezpečnostní pokyny pro použití?

Nikdy nepoužívejte za deště nebo na mokré trávě. Udržujte děti a zvířata v bezpečné vzdálenosti. Noste uzavřenou obuv a dlouhé kalhoty. Před čištěním nebo vyjmutím koše zastavte motor. Před jakoukoli manipulací počkejte na úplné zastavení nože.

Jaký je objem sběrného koše a jak poznat, že je plný?

Koš má kapacitu 40 litrů. Ukazatel hladiny (klapka) na straně pytle se otevře, když je koš prázdný, a zavře se, když je plný. Koš pravidelně vyprazdňujte, abyste udrželi dobré sání.

Je sekačka vhodná pro svažité terény?

Ano, ale vždy pracujte příčně (ne shora dolů). Buďte opatrní při změnách směru. Nepoužívejte ji na příliš strmých svazích. Udržujte stabilní postoj.

Jak uskladnit sekačku po použití?

Povolte rychloupínací úchyty pro sklopení rukojeti a podélné tyče. Uchovávejte zařízení na suchém místě, mimo dosah dětí. Před uskladněním v uzavřeném prostoru nechte motor vychladnout. Pro skladování vyjměte baterii.

Jaká je záruka a kde najít náhradní díly?

Záruka je 24 měsíců (mimo profesionální použití). Opotřebitelné díly jako nůž, baterie nebo pytel nejsou kryty. Náhradní díly jsou k dispozici na www.grizzly-service.eu nebo u poprodejního servisu.

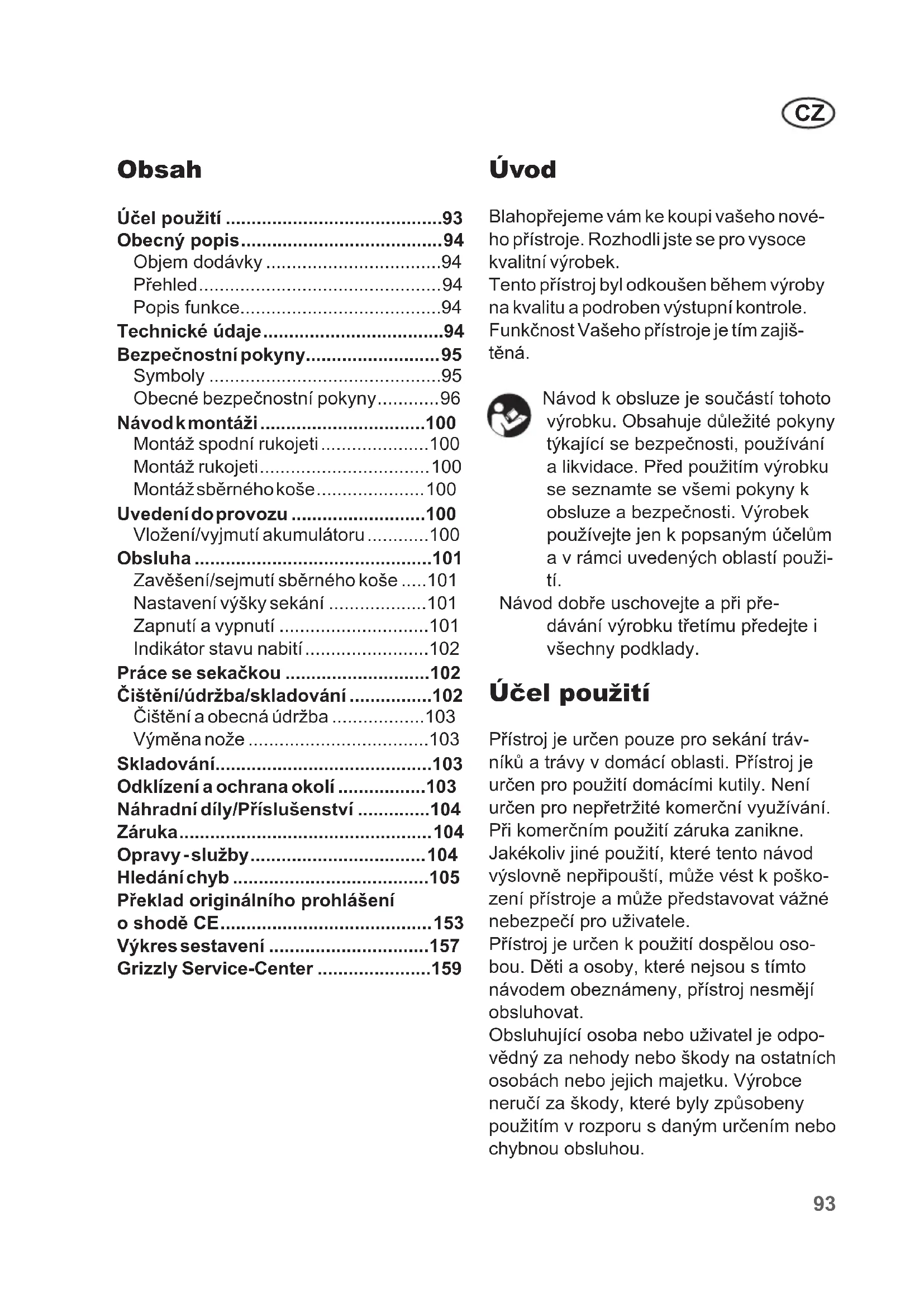

NÁVOD K OBSLUZE ARM 404037 Grizzly

Technické údaje....94

Bezpečnostní pokyny....95

Symboly 95

Obecné bezpečnostní pokyny....96

Návod k montáži....100

Montáž spodní rukojeti....100

Montáž rukojeti....100

Montáž sběrného koše....100

Uvedení do provozu ....100

Zavěšení/sejmutí sběrného koše .....101

Nastavení výšky sekání .....101

Zapnutí a vypnutí ....101

Indikátor stavu nabití....102

Práce se sekačkou ....102

Čištění/údržba/skladování ......102

Čištění a obecná údržba .....103

Výměna nože ....103

Skladování....103

Odklízení a ochrana okolí ......103

Náhradní díly/Příslušenství .....104

Záruka....104

Opravy -služby....104

Hledání chyb ......105

Překlad originálního prohlášení

o shodě CE....153

Výkres sestavení ......157

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek.

Tento přístroj byl odkoušen během výroby na kvalitu a podroben výstupní kontrole.

Funkčnost Vašeho přístroje je tím zajištěná.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Přístroj je určen pouze pro sekání trávníku a trávy v domácí oblasti. Přístroj je určen pro použití domácími kutily. Není určen pro nepřetržité komerční využívání.

Při komerčním použití záruka zanikne.

Jakékoliv jiné použití, které tento návod výslovně nepřipouští, může vést k poškození přístroje a může představovat vážné nebezpečí pro uživatele.

Přístroj je určen k použití dospělou osobou. Děti a osoby, které nejsou s tímto návodem obeznámeny, přístroj nesmějí obsluhovat.

Obsluhující osoba nebo uživatel je odpovědný za nehody nebo škody na ostatních osobách nebo jejich majetku. Výrobce neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo chybnou obsluhou.

Obecný popis

Obrázky týkající se ovládání přístroje najdete na straně 2 - 3.

Objem dodávky

Vybalte nástroj a zkontrolujte, je-li kompletní. Obalový materiál řádně zlikvidujte.

• sekačka na trávu a rukojeť
• spodní držadlo
• sběrný koš
• 2 x držáka kabelů
• 2 upínací páky s podložkami k upevnění držadla (sestavená)
• 2 napínací páky rukojeti s plochými podložkami a maticemi pro upevnění rámové rukojeti
• 2 akumulátor
• nabíječka
• překlad originálního návodu k obsluze

Přehled

1 Rámová rukojeť

2 napínací páka rukojeť

3 ukazatel stavu naplnění záchyt- ného vaku
4 spodní část držadla
5 křídlatá matice dole
6 odblokovací přepínač kryt akumulátoru

7 akumulátor

7a ukazatel stavu nabití akumulátoru

7b uvolňovací tlačítko akumulátoru

8 páčka k nastavení výšky řezu

9 prední kola

10 kryt přístroje

11 nabíječka
11a displej nabíječky
12 zadní kola
13 záchytný pytel
14 páčka k nastavení

15 kabelový držák
16 kabel zařízení
17 zapínač/vypínač/ kontaktní
18 bezpečnostní spínač
19 indikátor stavu nabití

20 rukojeť pro prénášení záchytného koše na trávu

20a šroub s křížovou drážkou

20 bezpečnostní matice

21 nůž

Popis funkce

Aku travní sekačka má řezací nástroj otáčející se paralelně s řeznou rovinou.

Je vybavena výkonným elektromotorem, robustním plastovým krytem, bezpečnostním spínačem, ochranou proti odraženým předmětům a sběrným košem. Navíc lze přístroj 5 násobně výškově přestavit a má lehce jdoucí kola.

Funkce obslužných částí je popsána následovně.

Technické údaje

Aku travní sekačka .. ARM 4040 Lion Set

Napětí motoru....max. 40 V ===

Otáčky naprázdno n _0 ...... 3300 min ^-1

Doba chodu do vybití......max. 30 min*

Průměr střihu....400 mm

Výška řezu....25-75 mm

Objem sběrného koše .....40 l

Třída ochrany ....III

Druh ochrany....IPX1

Hmotnost (bez baterie/nabíječky)... 173 kg

Úroveň akustického výkonu (L _WA )

zaručená 87 dB(A)

měřená...... 83,3 dB(A); K_WA=2,36 dB

Vibrýšdey(a _h )...řezu... 2,53 m/s ^2 ; K=1,5 m/s ^2

Akustické hodnoty a hodnoty vibrace byly určeny dle norem a předpisů, jmenovaných v prohlášení o konformitě.

Uvedená emisní hodnota vibrací byla změřena podle normovaného zkušebního postupu a může být použita k porovnání elektrického přístroje s jinými přístroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu odhadu vystavení emisím.

Výstraha:

Emisní hodnota vibrací se může během skutečného používání elektrického přístroje odlišovat od uvedené hodnoty, v závislosti na způsobu, kterým je elektrický přístroj používán.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

Bezpečnostní pokyny

Tato část pojednává o základních bezpečnostních předpisech při práci s benzínovou sekačkou.

Symboly

Symboly na přístroji

Varování!

Přečtěte si návod k obsluze

Nebezpečí poranění odmrš-těnými částmi.

Zabraňte přístupu okolo stojících osob k přístroji.

Opatrně – ostré nože! Nohy a ruce musí být v dostatečné vzdálenosti od přístroje. Nebezpečí poranění!

Před nastavováním nebo čištěním vypněte motor a zatáhněte za kontaktní klíč.

Nebezpečí úrazu elektrickým proudem!

Akumulátorovou sekačku nepoužívejte za deště ani na mokré trávě.

Pozor! Doběh nože sekačky.

K zastavení přístroje je třeba pustit bezpečnostní spínač

Třída ochrany

Údaj o hladině hluku L _WA v dB

Indikátor stavu nabití

CZ

Indikace naplnění

Průměr střihu

Elektrické prístroje nepatří do domácího odpadu

Symboly v návodu

Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným ško-dám.

Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Obecné bezpečnostní pokyny

DŮLEŽITÉ PEČLIVĚ SI PŘEČTĚTE NÁVOD K OBSLUZE.

Tento stroj může způsobit při neodborném užití vážná zranění. K zamezení poškození osob a věcí si bezpodmínečně pročtěte a respektujte následující bezpečnostní pokyny a se všemi obslužnými částmi se dobře seznamte.

- Tento přístroj nesmí používat děti. Děti musí být pod dohledem, aby si nehrály s přístro-

jem. Čištění a údržbu nesmí provádět děti.

- Osoby s omezenými fyzickými, smyslovými či psychickými schopnostmi a také osoby s nedostatečnými zkušenostmi či vědomostmi mohou s tímto přístrojem manipulovat pouze pod dozorem jiné osoby, nebo pokud jim bylo vysvětleno bezpečné používání přístroje a jsou si vědomy případných rizik souvisejících s používáním přístroje.

Příprava:

• Se zařízením si nesmějí hrát děti. Čištění ani uživatelskou údržbu nesmějí provádět děti bez dozoru.
• Nedovolte, aby přístroj používaly děti nebo osoby, které neznají návod k obsluze. Místní ustanovení mohou specifikovat minimální stáří obsluhující osoby.
• Přístroj nikdy nepoužívejte v blízkosti osob, zejména dětí a domácích zvířat.
• Obsluha nebo uživatel je odpovědný za nehody či poškození jiných lidí nebo jejich vlastnic-tví.
• Zkontrolujte terén, kde budete přístroj používat, odstraňte kameny, klacky, dráty nebo jiná cizí tělesa, která by mohl přístroj zachytit a odmrštit.

• Nosté vhodný pracovní oděv, jako jsou pevná obuv s neklouzavou podrážkou a pevné, dlouhé kalhoty. Přístroj nepoužívejte, jste-li naboso nebo v otevřených sandálech.

• Při práci nenoste volný oděv nebo oděv s dlouhými šňůrka-mi nebo pásky.

• Před použitím je nutné vizuálně zkontrolovat, zda řezné nože, upevňovací čepy a celá řezací jednotky nejsou opotřebeny nebo poškozeny. Opotřebované nebo poškozené řezné nože a upevňovací čepy se k zabránění nerovnováhy smí vyměňovat pouze v sadách. Opotřebované nebo poškozené informační štítky se musí vyměnit.
• Nikdy nepoužívejte sekačku na trávu s poškozenými ochrannými zařízeními nebo ochrannými mřížkami ani bez připevněných ochranných zařízení, např. odrazové plechy a/nebo zařízení na sběr trávy.
• U přístrojů s několika řeznými nástroji bud’te opatrní, protože pohyb jednoho nože může způsobit rotaci ostatních nožů.
• Používejte jen ty náhradní díly a příslušenství, které byly dodány a doporučeny výrobcem. Používání cizích dílů vede k okamžité ztrátě nároku na zá- ruku.
• Opotřebované a poškozené informační štítky je nutné vyměnit

Práce s přístrojem:

Nohy a ruce nesmíte mít v blízkosti nebo pod rotujícími díly. Hrozí nebezpečí poranění!

- Motor nastartujte podle pokynů a jen tehdy, máte-li nohy v

dostatečné vzdálenosti od řezných nástrojů.

- Přístroj nepoužívejte v dešti, při špatném počasí, ve vlhkém prostředí nebo na mokré trávě. Pracujte jen při denním světle či dobrém osvětlení.

- S přístrojem nepracujte, pokud jste unaveni nebo se nemůžete soustředit, po požití alkoholu či léků. Během práce si vždy včas udělejte přestávku. Pracujte s rozumem.

- Vždy dbejte, abyste při práci stáli stabilně, zejména na svazích. Pracujte příčně ke svahu, nikdy ne přímo dolů nebo nahoru. Bud'te velmi opatrní při změně směru jízdy na svahu. Nepracujte na příliš strmých svazích.

- Přístroj používejte jen při po-malé rychlosti. Bud'te velmi opatrní při obracení, přitahová-ní přístroje či při jízdě pozpát-ku.

- Přístroj opatrně zapněte podle pokynů v tomto návodu. Dbejte na dostatečnou vzdálenost nohou od rotujících nožů.

- Přístroj při startování nenaklá-nějte, ledaže je to zapotřebí při nájezdu do vysoké trávy. V tomto případě přístroj nakloňte zatlačením úchytné rukojeti dolů tak, že přední kola přístro-je lehce nadzvednete nahoru. Vždy zkontrolujte, zda se obě ruce nachází v pracovní polo-ze, dříve než přístroj zase polo-žíte zpět na zem.

- Nikdy nepracujte bez sběrného koše nebo ochrany proti odraženým předmětům. Vždy se

CZ

zdržujte v dostatečné vzdále- nosti od vyhazovacího otvoru.

• Motor nespouštějte, pokud stojíte před vyhazovací šachtou.
• Při spuštění nebo nastartování motoru nesmí být sekačka na trávu naklopena, nebude-li sekačka na trávu při tomto postupu zdvižena. V takovém případě přístroj nakloňte jen tak, jak je to naprosto nezbytné a nadzvedněte ho jen na straně odvrácené od uživatele.
• Zastavte řezací nůž, když je třeba sekačku na trávu naklonit pro přepravu přes jiné nesečené plochy, než je tráva, a když se sekačka na trávu přesouvá na sečenou plochu nebo ze sečené plochy.

Pozor, nebezpečí! Nůž dobíhá.

Hrozí nebezpečí poranění.

• Přístroj byste neměli zvedat nebo přepravovat, pokud běží motor. Přístroj vypněte, pokud musí být kvůli přepravě nakloněn, křížíte-li jiné plochy než travnaté a jedete-li s ním směrem k nebo od ploch, které mají být posekány.
• Vyhazovací otvor trávy musí být stále čistý a volný. Posekanou trávu odstraňujte jen po zastavení stroje.
• Přístroj nenechávejte na pracovišti bez dozoru.
• Nepracujte s poškozeným, nekompletním přístrojem nebo s přístrojem přestavěným bez souhlasu výrobce. Přístroj nikdy nepoužívejte s poškozený-

mi ochrannými zařízeními nebo kryty či s chybějícími bezpečnostními zařízeními, jako jsou usměrňovací zařízení a/nebo zařízení k zachytávání trávy.

- Přístroj nepřetěžujte. Pracujte jen v uvedeném výkonovém rozsahu a neměňte nastavení regulátoru na motoru. Pro těžké práce nepoužívejte stroje se slabým výkonem. Přístroj nepoužívejte k účelům, pro které není určen.

- Přístroj nepoužívejte v blízkosti hořlavých kapalin nebo plynů. V opačném případě může dojít k požáru nebo výbuchu.

- Vypněte zařízení, vytáhněte bezpečnostní klíč a vyjměte akumulátor. Ujistěte se, že všechny pohyblivé součásti se zastavily:

• ivždy, když opouštíte stroj,
• před čištěním vyhazovacího otvoru nebo odstraněním zablokování,
• pokud přístroj nepoužíváte,
• před kontrolou, čištěním a údržbou na stroji,
• narazí-li přístroj při práci na překážku nebo dojde k nezvyklým vibracím. V tomto případě zkontrolujte poškození přístroje a event. jej nechte opravit.

- Nikdy nedávejte ruce a nohy do blízkosti rotujících částí nebo pod ně. U rotačních sekaček nikdy nesmíte stát před otvo- rem k vyhazování trávy.

- Vytáhněte přerušovač elektrického proudu / kontaktní klíč vždy v těchto případech:

• Vzdálíte-li se od zahradního zařízení.
• Před odstraněním zablokování.
• Při kontrole zařízení, čištění nebo práci na zaříz
• Po kolizi s cizím tělesem. Ihned zkontrolujte případná poškození na zařízení a v případě potřeby jej nechte opravit.
• Začne-li zahradní zařízení nezvykle vibrovat (ihned zkontrolujte!).

Údržba a skladování:

• Při údržbě nožů dávejte po- zor, zda lze s noži pohybovat dokonce i tehdy, je-li odpojen zdroj napětí.
• Přesvědčte se, zda jsou všechny matice, svorníky a šrouby pevně utaženy a zda lze s přístrojem bezpečně pracovat.
• U sekačky zkontrolujte možná poškození.
• Provedte potřebné opravy poškozených dílů.
• Nikdy se nepokoušejte přístroj sami opravovat, ledaže jste k tomu kompetentní na základě vašeho vzdělání. Veškeré práce, které nejsou uvedeny v tomto návodu, mohou provádět jen námi autorizované zákaznické servisy.
• Přístroj uchovávejte na suchém místě a mimo dosah dětí.

• O váš přístroj se řádně starejte. K zajištění optimální a bezpečné práce musí být nástroje čisté a ostré. Řid'te se předpisy o údržbě.

• Měníte-li řezací zařízení, navlékněte si ochranné rukavice.

• Pravidelně kontrolujte sběrný koš na trávu, zda není opotřebován nebo zdeformován. Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené části. Při nastavování nožů obzvlášť opatrní, abyste si nepřiskřípli prsty mezi rotující nože a pevné části sekačky.
• Zkontrolujte, zda jsou použity náhradní řezné nástroje schválené výrobcem.
• Před odstavením stroje nechte motor vychladnout.

ZBÝVAJÍCÍ RIZIKA

I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a konstrukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika:

a) zranění pořezáním
b) poškození sluchu, pokud není nasazena vhodná ochrana slu-chu.
c) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.

Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zra-nění doporučujeme osobám

CZ

s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem.

Návod k montáži

• Noste ochranné rukavice.
- Provádějte pouze takové práce, při nichž si sami důvěřujete.
• V případě nejistoty se obraťte na odborníka nebo přímo na náš servis

B Montáž spodní rukojeti

1. Vyklopte spodní držadlo (4) a uved'te ho do požadovaného sklonu.
2. Upevněte spodní držadlo s již předmontovanými rychloupínači (5).

Montáž rukojeti

1. Upevněte rámovou rukojeť (1) pomocí maticí, plochých podložek a horních napínacích pák rukojeit (2) vpravo a vlevo na spodní části držadla (4).
2. Zaklapnutí držáku kabelu: Zaklapněte držák kabelu (15) na spodním držadle a upevněte tím kabel zařízení (16).

Po uvolnění rychloupínáků můžete rukojeť a také spodní držadlo zařízení sklapnout pro lepší skladování.

D Montáž sběrného koše

Zachytávací koš na trávu je již předem většinou namontován.

1. Povolte šroub s křížovou drážkou (20a) na rukojeti pro prénášení (20).

2. Nasad'te rukojeť pro prěnášení (20) na horní stranu zachytávacího koše na trávu (13) a přišroubujte ji zespoda pomocí šroubu s křížovou drážkou (20a).

3. Zatlačte plastové výstupky (13a) přes soutyčí zachytávacího koše na trávu (13b).

Pozor: Přístroj neprovozujte bez připevněnéh o sběrného koše nebo bez ochrany proti odraženým předmětům. Nebezpečí poranění!!

Uvedení do provozu

Před uvedením zařízení do provozu je nutné

• namontovat horní a spodní držadla,
• záchytný pytel

Pozor: nebezpečí poranění! Při montáži záchytného pytle musí být zařízení vypnuto a pohyblivé díly musí být v klidu. Před každou prací vyjměte akumulátor ze zařízení.

Vypněte zařízení, vytáhněte kontaktní čip (17) a vyčkejte, než se nůž zastaví. Hrozí nebezpečí zranění osob.

1. Chcete-li akumulátor (7) vložit do zařízení, zasuňte akumulátor po vodicí liště do zařízení. Slyšitelně zaklapne.
2. Chcete-li akumulátor (7) vyjmout ze zařízení, stiskněte odblokovací tlačítko (A7b) na akumulátoru a akumulátor vytáhněte.

Obsluha

Pozor: nebezpečí poranění! Při práci se zařízením noste vhodný oděv a odpovídající pracovní ru-kavice. Před každým použitím se ujistěte, že je zařízení funkční. Ujistěte se, že záchytný pytel a zařízení je správně namontová-no. Je-li spínač poškozen, není nadále dovoleno se zařízením pracovat. Osobní ochranné prostředky a provozuschopné zařízení snižují riziko zranění a úrazů.

Před nastavením sekačky a na- montováním či odmontováním zachytávacího koše, mulčovací sady a postranního výhozu je nutné vypnout motor a nechat zastavit nůž.

Vypněte zařízení, vytáhněte kontaktní čip (17) a vyčkejte, než se nůž zastaví. Hrozí nebezpečí zranění osob.

Dbejte na odpovídající akustickou ochranu a místní předpisy.

Zavěšení/sejmutí sběrného koše

1. Chcete-li zavěsit zachytávací koš na trávu (13), nadzdvihněte protinárazový kryt (14) a zavěste zachytávací koš na trávu (13).
2. Napolohujte ochranu proti odraženým předmětům (14) na sběrném koši (13), udrží jej ve správné poloze.
3. K sejmutí sběrného koše (13) nad- zvedněte ochranu proti odraženým předmětům (14) a vyvěste sběrný koš.

Ochranu proti odraženým předmětům sklopte zpět na kryt přístroje.

Zboku zachytávacího vaku na trávu je namontován ukazatel naplnění..

Klapka otevřená: Sběrný koš prázdný

Klapka zavřená: Sběrný koš plný

Nastavení výšky sekání

Přístroj má 5 poloh k nastavení výšky řezu:

60 - 75 mm – vysoká výška sekání 40 - 60 mm – střední výška sekání 25 - 40 mm – nízká výška sekání

1. Uchopte páčku (8) k nastavení výšky řezu a zavedte ji do vybrání pro požadovanou výšku řezu.

Správná výška sekání u okrasného trávníku činí přibližně 25 - 45 mm, v případě užitkového trávníku přibližně 45 - 65 mm.

Pro první sekání v sezóně by měla být zvolena vysoká výška sekání.

Dbejte na odpovídající akustickou ochranu a místní předpisy.

Zapnutí a vypnutí

1. Postavte sekačku na rovný pod- klad.

2. Zdvihněte kryt akumulátoru (6) na krytu přístroje a zasuňte na-

CZ

bitý akumulátor (7) podél vodicí lišty do přístroje. Slyšitelně zaklapne.

1. Opět zavřete průhledný kryt (6).

1. Zasuňte kontaktní čip do k tomu určeného otvoru na zapínači/ vypínači (17).

2. Před zapnutím dbejte, aby se přístroj nedotýkal žádných předmětů.

1. K zapnutí stiskněte zapínač/vypínač (17) a přidržte jej, zatímco stisknete bezpečnostní spínač (18) na rukojeti (1). Zapínač/vypínač (17) pustte.

2. Zařízení vypnete tak, že uvolníte bezpečnostní spínač (18).

Po vypnutí přístroje se nůž ještě několik vteřin otáčí. Nedotýkejte se pohybujícího se nože. Hrozí nebezpečí poranění.

Indikátor stavu nabití

Stav nabití akumulátorů lze během práce sledovat na indikátoru stavu nabití (19). Indikátor se nachází na horním držadle (1) ve směru pohledu uživatele. Počet svítících kontrolek LED udává stav nabití baterie.

Práce se sekačkou

Pravidelné sekání aktivuje traviny k zesílené tvorbě listů a zároveň odumírá plevel. Proto je trávník po každém sekání hustější a vzniká stejnoměrně zatížitelný trávník.

K prvnímu sekání by mělo dojít zhruba v dubnu při výšce porostu 70 - 80 mm. V hlavním vegetačním období se trávník seká minimálně jednou za týden.

• Ved'te přístroj rychlostí chůze pokud možno v rovných dráhách. Pro sekání bez mezer by se dráhy měly vždy o několik centimetrů překrývat.
• Hloubku řezu nastavte tak, aby nebyl přístroj přetěžován.
• Na svazích pracujte vždy šikmo ke svahu. Neposunujte se směrem doza-du.
• Po každém použití přístroj vyčistěte, jak je popsáno v kapitole „Čištění/údržba/skladování“

Po vypnutí přístroje se nůž ještě několik vteřin otáčí. Nedotýkejte se pohybujícího se nože. Hrozí nebezpečí poranění.

Čištění/údržba/skladování

Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, specializovanou opravnou. Používejte pouze originální náhradní díly.

Při manipulaci s nožem noste ru- kavice.

Před jakoukoliv údržbou a čištěním vypněte zařízení, vytáhněte kontaktní čip (17) a vyčkejte, než se nůž zastaví. Hrozí nebezpečí zranění osob.

Před jakoukoliv prací na přístroji vypněte přístroj a vytáhněte akumulátor z přístroje.

Pravidelně provádějte níže uvedené čisticí a údržbové práce. Tím zajistíte dlouhou životnost a spolehlivé užívání.

Čištění a obecná údržba

Neostřikujte tento nástroj vodou a nečistěte ho pod tekoucí vodou. Existuje nebezpečí elektrického úderu.

• Udržujte přístroj stále v čistotě. K čištění použijte kartáček nebo hadřík, ale žádné agresivní čisticí prostředky nebo rozpouštědla.
• Po sekání odstraňte kusem dřívka nebo plastu přichycené zbytky rostlin. Vyčistěte zejména větrací otvory, vy-hazovací otvor a nožovou oblast. Nepoužívejte tvrdé ani špičaté předměty, mohly by přístroj poškodit.
• Občas naolejujte kola.
• Před každým použitím zkontrolujte, zda sekačka nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly. Zkontrolujte dotážení všech matic, čepů a šroubů.
• Zkontrolujte, zda kryty a ochranná zařízení nejsou poškozena a jsou správně usazena. V případě potřeby je vyměňte.

Výměna nože

Je-li nůž tupý, tak by jej měl nabrousit odborný servis. Je-li nůž poškozený nebo se zdá nevyvážený, tak musí být vyměněn

1. Otočte prístroj.
2. Použijte pevné rukavice a přidržte nůž (22). Šroubem nože (21) otáčejte proti směru hodinových ručiček za pomocí klíče směrem od vřetena motoru.
3. Při montáži nového nože postupujte zase v opačném pořadí. Dbejte, aby byl nůž ve správné poloze a šroub pevně utažený

Skladování

Povolte horní a spodní rychloupínač (2 + 5) a rukojeť (1) a spodní držadlo (4) sklapněte k sobě, aby přístroj nezabíral tolik místa. Kabel se přitom nesmí při-skřípnout.

• Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo do-sah dětí.
• Dříve než přístroj odstavíte v uza-vřených prostorách, nechejte motor ochladit.

Neručíme za škody vyvolané našimi přístroje, pokud byly tyto způsobeny neodbornou opravou nebo použitím cizích dílů, popř. použitím k neurčenému účelu.

Odklízení a ochrana okolí

Vyjměte akumulátor z nástroje a přivedťe nástroj, akumulátor, příslušenství a obal k recyklaci odpovídající životnímu prostředí.

Elektrické přístroje nepatří do domácího odpadu

• Přístroj odevzdejte do střediska recyklace odpadů. Použité umělohmotné a kovové díly se mohou roztřídit podle druhů a tak se mohou recyklovat. Informujte se v našem servisním středisku.
• Posekaný materiál uložte na kompost, neodhazujte jej do popelnice.
• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Náhradní díly/ Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

V případě jakýchkoliv dalších dotazů se obrat'te na servisní středisko / „Service-Center“ (viz „Grizzly Service-Center“).

Akumulátor 40 V; 2.0 Ah....80001217 Nabíječka....80001096

Záruka

• Na tento přístroj poskytujeme záruku 24 měsíců. Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.
• Škody, které byly způsobeny přirozeným opotřebením, přetížením anebo neodbornou obsluhou, jsou ze záruky vyloučeny. Určité konstrukční části podléhají jejich běžnému opotřebení a jsou proto ze záruky vyloučeny. Patří k nim především: akumulátor, záchytný pytel, mulčovací sada, náhradní nůž.
• Předpokladem pro poskytnutí záručního plnění je kromě toho, že byly dodrženy pokyny pro čištění a údržbu.
• Škody, které vznikly v důsledku závad materiálu anebo chyb výrobce, budou bezplatně odstraněny náhradní dodávkou anebo opravou.
• Předpokladem je vrácení nerozmon- tovaného přístroje prodejci spolu s kupním a záručním dokladem.

Opravy - služby

Předpokladem je, že se nástroj vrátí našemu Grizzly service-centru v rozloženém stavu s dokladem o koupi a s dokladem o záruce.Můžeme se zabývat pouze přístrojmi, které byly zaslány dostatečně zabalené a vyplacené.

Pozor: V případě reklamace anebo servisu zašlete prosím Váš přístroj na naši servisní adresu vyčištěný a s upozorněním na poruchu.

Nevyplacené – jako neskladné zboží, expres nebo zvláštní dopravou – zaslané přístroje nebudou přijaty.

Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Hledání chyb

Problém Možná příčina	Odstranění závady
Přístroj nelze zapnout	Akumulátor (A 7) je prázd-ný nebo není vložen	Zkontrolujte stav nabití aku- mulátoru, příp. zajistěte opra- vu kvalifikovaným odborníkem v oboru elektrických zařízení.
	Kontaktní čip (F 17) není zastrčen	Vložení kontaktního čipu
	Defektní zapínač/vypínač (A 17)	Oprava zákaznickým servisem
	Opotřebované uhlíkové kartáče
	Defektní motor
	Tráva příliš dlouhá	Nastavte větší výšku řezu J Stlačením rámové rukojeti lehce nadzvedněte přední kolečka
Motor vypadává Zablokování cizím tělesem Odstraňte		cizí těleso
Výsledek práce není uspokojivý nebo motor těžce pracuje.	Příliš nízká výška řezu	Nastavte menší výšku řezu J
	Nůž tupý	Nože lze brousit nebo vyměnit I
	Oblast nože ucpaná čistící stroje
	Nůž špatně namontován	Nůž správně namontujte I
Nůž se netočí	Nůž zablokován trávou Odstraňte trávu
	Šroub nože volný	Utáhněte šroub nože I
Abnormální hluk, chrastit nebo vibrační	Šroub nože volný	Utáhněte šroub nože I
	Defektní nůž	Vyměňte nůž I

Turinys

Účel použití .....106

Technické údaje....134

Bezpečnostné pokyny....135

Symboly a piktogramy....135

Všeobecné bezpečnostné pokyny ...136

Montáž 140

Montáž spodného držadla....140

Montáž oblúkového držadla .....140

Všeobecné čistiace a údržbárske

práce 143

Výmena noža 143

Skladovanie....144

Likvidácia/ochrana životného

prostredia....144

– Kosačka na trávu a oblúkové držadlo
- Spodné držadlo
– Zberný kôš na trávu
– Svorky na káble
– 2 rýchloupínacie páčky, predmontované, na upevnenie držadla
- 2 rýchloupínacie páčky s podložkami a skrutkami na upevnenie oblúkového držadla
- 2 akumulátor
– Nabíjačka
– Návod na obsluhu

Prehl'ad

1 Oblúkové držadlo

Upínacia páčka hore

Otáčky naprázdno n _0 ...... 3300 min ^-1

Doba chodu naprázdno ......max. 30 min*

Šírka noža ....400 mm

Nastavenie výšky

kosenia ....5-násobné, 25 – 75 mm

Objem zberného koša na trávu .....40 l

Trieda ochrany....III

Druh ochrany....IPX1

Hmotnost' (bez

akumulátora/nabíjačky) ...... cca 17,3 kg

(L_pA) .....72,1 dB(A); K_pA = 3 dB Hladina akustického výkonu (L_WA)

zaručená ....87 dB(A)

nameraná.....83,3 dB(A); K_WA = 2,36 dB Vibrácia ( a_h ).....2,53 m/s²; K = 1,5 m/s²

Prečítajte si návod na obslu- hu!

Nebezpečenstvo v dôsledku zásahu elektrickým prúdom

Údaj hladiny akustického výkonu L _WA v dB.

Signalizácia stavu nabitia

Symboly v návode na obsluhu:

Všeobecné bezpečnostné pokyny

DÔLEŽITÉ PREČÍTAJTE SI STAROST- LIVO NÁVOD NA POUŽÍ- VANIE.

- Otvor na vyhadzovanie trávy udržujte vždy čistý a volný. Pokosenú trávu odstraňujte iba pri zastavení prístroja.

- Prístroj nikdy nenechávajte na pracovisku bez dohl'adu.

Údržba a skladovanie:

- Predtým než stroj odložíte, ne- chajte motor vychladnút'.

Zostatkové riziká

B Montáž spodného držadla

1. Spodné držadlo (4) vyklopte a dostaňte ho do želaného sklonu.
2. Spodné držadlo zaistite pomocou predmontovaných rýchloupínačov (5).

Montáž oblúkového držadla

1. Upevnite oblúkové držadlo (1) pomocou matíc, príložiek a horných rýchkloupínačov (2) vpravo a vl'avo na spodnom držadle (4).
2. Upnutie držiaka kábla: Upnite držiak kábla (15) na spodnom držadle a zaistite tým kábel prístroja (16)

D Montáž zberného koša na trávu

1. Na zavesenie zberného koša na trávu (13) nadvihnite ochranu proti odrazeným predmetom (14) a zaveste zberný kôš na trávu (13).
2. Ochranu proti odrazeným predmetom (14) sklopte na zberný kôš na trávu. Zberný kôš na trávu (13) drží v správnej polohe.
3. Na odobratie zberného koša na trávu (13) nadvihnite ochranu proti odrazeným predmetom (14) a zveste zberný kôš na trávu (13). Ochranu proti odrazeným predmetom (14) sklopte spät' na kryt kosačky na trávu.

Ukazovatel' napInenia:

určeného otvoru na vypínači zap/vyp (17).

1. Na zapnutie stlačte vypínač zap/vyp (17) a podržte ho, zatial' čo stlačite bezpečnostný vypínač (18) na oblúkovom držadle (1). Vypínač zap/vyp (17) pustite.

2. Na vypnutie bezpečnostný vypínač (18) pustite.

Všeobecné čistiace a údržbárske práce

Kosačku na trávu nestriekajte vodou. Existuje nebezpečenstvo zásahu elektrickým prúdom.

Problém Možná príčina	Odstránenie chyby
Prístroj sa nespustí	Akumulátor (A 7) prázdny alebo nie je vložený	Skontrolujte stav nabitia akumulátora, príp. oprava odborným elektrikárom
	Kontaktný čip (F 17) nie je vložený	Vymeňte kontaktný čip
	Vypínač zap/vyp (A 17) chybný	Nechajte opravit' cez servisné centrum
	Uhlíkové kefky opotrebované
	Porucha motora
	Tráva je príliš dlhá	Nastavte väčšiu výšku kosenia J. Stlačením držadla mierne nadvihnite predné kolesá.
Motor vynecháva	Blokovanie cudzími tele-sami	Odstráněte cudzie telesá
Výsledok práce nie je uspokojivý alebo motor pracuje t'ažko	Výška kosenia príliš nízka	Nastavte väčšiu výšku kosenia J
	Nôž je tupý	Nôž brúšenie nechajte nabrú-sit' alebo ho vymeňte I
	Oblast' noža je upchatá Vyčistite prístroj
	Nôž je nesprávne namon-tovaný	Namontujte správne nôž II
Nôž nerotuje	Nôž je blokovaný trávou Odstráněte trávu
	Matica noža je uvol'nená	Maticu noža utiahnite I
Abnormálny hluk, kle-potanie alebo vibrácie	Matica noža je uvol'nená	Maticu noža utiahnite II
	Nôž je poškodený	Výmena noža III
DE		OriginalEG-Konformitätserklärung
Hiermit bestätigen wir, dass das GerätAkku RasenmäherModell ARM 4040 Lion SetLot-Nummer: B-46114folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG • 2011/65/EU* • 2005/88/EG
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 62233:2008 • EN 60335-1:2012/A11:2014EN 60335-2-77:2010 • EN 62321-3-1:2014
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:SchallleistungspegelGarantiert: 87 dB(A)Gemessen: 83,3 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang VI, 2000/14 EGBenannte Stelle: TÜV Süd, NB 0036
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany07.02.2020	Christian FrankDokumentationsbevollmächtigter

	Překlad originálního prohlášení o shodě CE
Tímto potvrzujeme, že konstrukceAku travní sekačkaARM 4040 Lion SetČíslo šarže: B-46114odpovídá následujícím příslušným směrnicím EU v jejich toho času platném vydání:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • 2005/88/EC
Aby byl zaručen shodnost, bylo použito následujících harmonizovaných- norem jakož i národních norem a předpisů:
EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 62233:2008 • EN 60335-1:2012/A11:2014EN 60335-2-77:2010 • EN 62321-3-1:2014
Navíc se na základě směrnice pro emise hluků 2000/14/EC potvrzuje:Úroveň akustického výkonuzaručená: 87 dB(A)měřená: 83,3 dB(A)Použitý způsob postupu pro ohodnocení konformity dle dodatku VI, 2000/14/ECMísto hlášení: TÜV Süd, NB 0036
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany07.02.2020	Christian FrankOsoba zplnomocněná k sestavení dokumentace

Překlad originálního prohlášení o shodě CE

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

e-mail: [e-mail]
