BEDIENUNGSANLEITUNG ERM 15352 G Grizzly

Elektro-Rasenmacher DE

Electric Lawnmower GB

Elektrische grasmaier NL

Originalbetriebsanleitung

Bitte lessen Sie vor der ersten Inbetriebnahme die Betriebsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie diese Anleitung gut auf, damit Ichen die Informationen jederzeit zur Verfügung stehen.

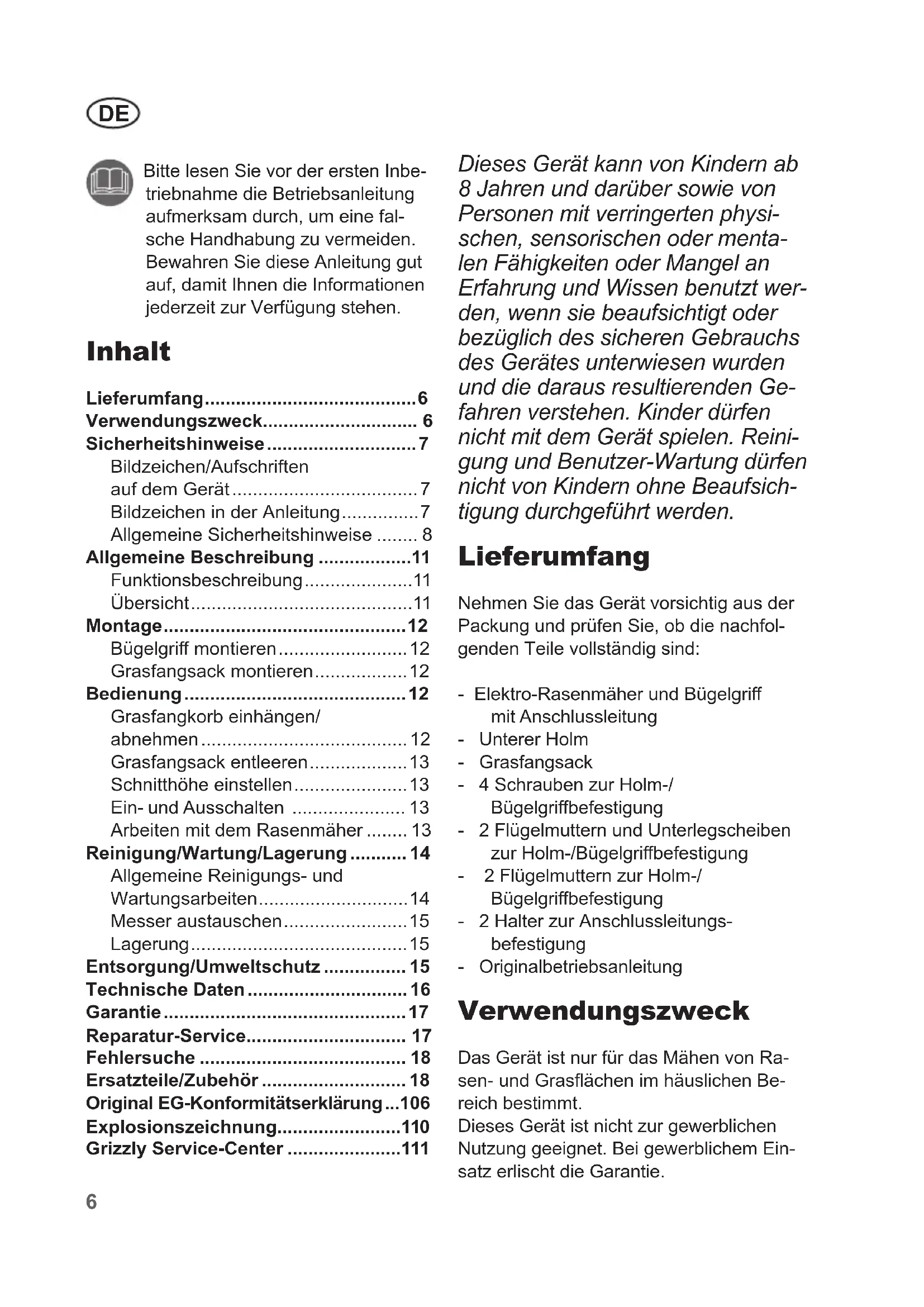

Inhalt

Lieferumfang. 6

Verwendungszweck 6

Sicherheitshinweise 7

Bildzeichen/Aufschriften auf dem Gerat 7

Bildzeichen in der Anleitung. 7

Allgemeine Sicherheitshinweise 8

Allgemeine Beschreibung 11

Funktionsbeschreibung 11

Ubersicht. 11

Montage 12

Bügelgriff montieren 12

Grasfangsack montieren 12

Bedienung 12

Grasfangkorb einhängen/ abnehmen 12

Grasfangsack entleeren. 13

Schnitthöhe einstellen 13

Ein- und Ausschalten 13

Arbeiten mit dem Rasenmacher 13

Reinigung/Wartung/Lagerung 14

Allgemeine Reinigungs- und Wartungsarbeiten 14

Messer austauschen 15

Lagerung. 15

Entsorgung/Umweltschutz 15

Technische Daten 16

Garantie 17

Reparatur-Service 17

Fehlersuche 18

Ersatzteile/Zubehör 18

Original EG-Konformitätserklarung...106

Explosionszeichnung. 110

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prufen Sie, ob die nachfolgenden Teile vollständig sind:

• Elektro-Rasenmacher und Bügelgriff mit Anschlussleitung
• Unterer Holm
• Grasfangsack
• 4 Schrauben zur Holm-/Bügelgriffbefestigung
• 2 Flügelmattern und Unterlegscheiben zur Holm-/Bügelgriffbefestigung
• 2 Flügelmuttern zur Holm-/Bügelgriffbefestigung
• 2 Halter zur Anschlussleitungsbefestigung
• Originalbetriebsanleitung

Verwendungszweck

Das Gerät ist nur für das Mahen von Rassen- und Grasflächen im tatsächlichen Bereich bestimmt.

Dieses Gerät ist nicht zur gewerblichenutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schaden am Gerat führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Elektrorasenmacher.

Bildzeichen/Aufschriften auf dem Gerät

Achtung!

Lesen Sie die Betriebsanleitung aufmerksam durch.

Tragen Sie Augen- und Gehorschutz.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nic bei Regen und schneiden Sie keinasses Gras.

Verletzungsgefahr durch weggeschleuderte Teile.

tehende Personen von dem Maher fern halten.

Achtung! Nachlauf des Rasenmähermessers.

Vorsicht - Scharfe Schneidmesser! FüBe und Hände fernhalten. Verletzungsgefahr!
ausschalten und Netzsteckerziehen vor Einstellungen- oder Reinigungsrarbeiten oder wenn sich das Netzkabel verfangen hat oder beschadigt ist.

Gefahr durch beschädigtes Netzkabel. Netzkabel von dem Gerät und den Schneidmessern fernhalten!

Schutzklasse II

Angabe des Schalleistungspe-gels L_WA in dB.

rogerate gehoren nicht in den Hausmull.

Schnittkreis

Füllstandsanzeige am Grasfangkorb:

Füllstandsanzeige geöffnet: Grasfangkorb leer

Füllstandsanzeige geschlossen: Grasfangkorb gefüllt

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen-oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erlautert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Wichtig! Lesen Sie die Betriebsanleitung sorgfältig. Bewahren Sie die Betriebsanleitung zum Nachlesen auf.

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu vermeiden,lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Vorbereitung:

• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
• Setzen Sie das Gerät niemals ein, während Personen, besonderss Kinder und Haustiere, in der Höhe sind.
• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfern den Sie Steine, Stöcke, Drahte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.

• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen/TRagen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hangenden Schnüren oder Gürteln.

• Führren Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Schutzeinrichtungen (z.B. Prallschutz oder Grasfangsack), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetaucht werden.

• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und Zube-horteile, die vom Hersteller gefelert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.
• Vor dem Gebrauch sind immer Anschlussleitung und Veränderungsleitung auf Anzeichen von Beschädigung oder Abnutzung zu untersuchen. Falls die Leitung im Gebrauch beschädigt wird, muss sie(sofort vom Versorgungsnetz getrennt werden. Berühren Sie die Leitung nicht,bevor siegetrennt ist.Benutzen Sie das Gerät nicht, wenn die Leitung abgenutzt oder beschädigt ist.

Arbeiten mit dem Gerät:

Führer Sie Fuße und Hände beim Arbeiten nicht in die Höhe oder unter rotierende Teile. Es besteht Verletzungsgefahr!

Beachten Sie den Lärmschutz und örtliche Vorschriften.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn ihre Fälle in sicheren Abstand von den Schneidwerkzeugen sind.

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder gutter Beleuchtung.

• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitsspause ein. Gehen Sie mit Vernunft an die Arbeit.
• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hangen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seiten Sie besonderss vorsichtig, wenn Sie die Fahrrichtung am Hangändern. Arbeiten Sie nicht an übermöig stellen Hangen.
• Führren Sie das Gerät nur im Schritttempo. Seien Sie besonderss vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder ruckwärts gehen.
• Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Fuß zu rotierenden Messern.
• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In dieser Fall kippen Sie das Gerät durch Drucken des Bügelgriffs so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Höhe in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
• Arbeiten Sie nie ohne Grasfangsack oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.
• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfschacht stehen.

Achtung Gefahr! Messer lauft nach. Es besteht Verletzungsgefahr.

• Das Gerät darf nicht angehoben oder transportiert werden, solange der Motor lauft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mahenden Flächen gebracht wird.
• Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.
• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.
• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder GrASFangeinrichtungen.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich undändern Sie nicht die Reglereinstellungen am Motor. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.
• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.
• Niemals das Gerät aufheben oder wegtragen, wenn der Motor lauft.

• Schalten Sie das Gerät aus,ziehen Sie den Netzstecker ab und vergewissern Sie sich,dass alle beweglichen Teile still stehen:

• immer, wenn Sie die Maschine verlassen,

• bevor Sie die Auswurföffnung reini-gen oder Blockierungen beseitigen,
• wenn das Gerät nicht verwendet wird,
• bevor Sie das Gerät überprüfen, reinigen oder darüber arbeiten,
• wenn das Netzkabel beschädigt oder verheddert ist,

• wenn das Gerät beim Arbeiten einen Fremdkörper getroffen hat oder wenn ungewohnte Vibrationen auftreten. Untersuchen Sie in dieser Fall das Gerät auf Beschädigungen und halten Sie es ggf. reparieren.

• Bringen Sie Höhe oder Fuß niemals in die Höhe oder unter rotierende Teile. Bei Sichelmahernarf sich sie vor die Grasauswurföffnung gestellt werden.

Wartung und Lagerung:

• Achten Sie beim Warten der Schneidmesser daraufuf, dass selbst dann, wenn die Spannungssquelle abgeschal-tet ist, die Schneidmesser bewegt werden können.
• Sorgen Sie damit, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
• Suchen Sie den Maher nach eventuellen Beschädigungen ab.
• Führren Sie die erforderlichen Reparaturen beschädigter Teile durch.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dess, Sie besitzen hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführct werden.

Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
- Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um better und sicherer arbeiten zu konnen. Befolgen Sie die Wartungsvorschriften.
- Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.
- Überprüfen Sie die Grasfangeinrichtung regelmäß auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonderss vorsichtig, damit ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.
- Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schlieben Sie das Gerät an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Auslösestrom von nicht mehr als 30mA an.
• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).

• Verwenden Sie nur zugelassene Netz-kabel der Bauart H05RN-F, die hochstens 75m lang und für den Gebrauch im Freien bestimmt sind. Der Litzen-querschnitt des Netzkabels muss mindestens 2,5mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

• Verwenden Sie für die Anbringung des Netzkabels die darauf vorgesehene Kabelaufgangung.

• Halten Sie das Netzkabel beim Arbeiten von dem Schneidwerkzeug fern. Die Schneidmesser konnen das Netzkabel beschädigen und zum Berühren spannungsfährender Teile führen. Führen Sie das Netzkabel grundsätzlich hinter der Bedienungsperson.
• Benutzen Sie das Netzkabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.
• Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose, wenn das Netzkabel beschädigt ist. Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Verbinden Sie kein beschädigtes Netzkabel mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsführender Teile führen.

Allgemeine Beschreibung

Funktionsbeschreibung

Der Elektrorasenmäher besitz ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehause, einem Sicherheitschalter und einem Prallschutz sowie einem Grasfangkorb ausgestattet. Zusätzlich ist

das Gerät 6-fach hohenverstellbar und hat leichtgangige Räder.

Die Funktion der Bedienteile entnehmen Sieitte den nachfolgenden Beschreibungen.

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2-4.

Übersicht

1 Bügelgriff

Flugelmuttern

zur Holmbefestigung

3 Unterer Holm

4 Grasfangsack

5 Hebel zur Schnitthöhenverstellung

6 Rader
7 Rasenmachergehause

8 Handgriff

9 Prallschutz

10Netzkabelhalter
11 Gerätesteckdose
12 Entriegelungsknopf
13 Kabelzugentlastung
14 Starthebel
15 Gerätekabel

16

Schrauben
17 Unterlegscheiben

18

Textilgewebe

19

Rohrbügel

20

Handgriff

21

Füllstandsanzeige

22
Messerschraube
23
Messer

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr von Personenschäden.

Bügelgriff montieren

1. Entfernen Sie die beiden vormontierten Flügelmattern (2). Setzen Sie den unteren Holm (3) in die Aufnahme des Rasenmahergehauses (7) ein.

2. Befestigen Sie den unteren Holm (3) mit den beiden Schrauben und Flügelmuttern (2).

1. Befestigen Sie den Bügelgriff (1) mit den beiliegenden Schrauben und den oberen Griffmattern (2) rechts und links am unteren Holm (3). Es sind zwei Positionen möglich.

Kabelhalter einklipsen: Klipsen Sie die Kabelhalter (A10) am Holm ein und fixier- ren Sie damit das Gerätekabel.

Grasfangsack montieren

Klipsen Sie das Textilgewebe (18) in die Oberschale des Grasfangsacks (4) ein. Hängen Sie das Textilgewebe (18) des Grasfangsacks (4) am Rohrbügel (19) ein.

Textilgewebe (18) des Gras-fangsacks (4) muss an den beiden seitlichen Stabilisierungs-bügeln innen vorbeigeführt

werden. Die Stabilisierungsbügel sind somit von außen sightbar. Siehe Bildausschnitt.

Klipsen Sie den Handgriff (20) am Grasfangsack (4) ein.

Mit dem Elektro-Rasenmacher darf nicht ohne Prallschutz oder Grasfangsack gearbeitet werden. Es besteht Verletzungsgefahr.

Bedienung

Achtung: Gerät nicht ohne vollständig angebrachten Prallschutz oder Grasfangkorb betreiben. Es besteht Verletzungsgefahr!

Grasfangkorb einhängen / abnehmer

1. Heben Sie den Prallschutz (9) an.

2. Hängen Sie den Grasfangkorb (4) in die darauf vorgesehene Aufhangung (18) an der Rückseite des Gerätes ein.

3. Positionieren Sie den Prallschutz (9) auf dem Grasfang-korb (4), er halt diesen an richtiger Position.

4. Zum Abnehmer des Grasfang-korbes (4) haben Sie den Prallschutz (9) an und hangen den Grasfangkorb aus. Klappen Sie den Prallschutz an das Gerätegehause darüber.

Seitlich am Grasfangsack (4) ist eine Füllstandsanzeige (21) angebracht.

Füllstandsanzeige geöffnet: Grasfangkorb leer

Füllstandsanzeige geschlossen: Grasfangkorb gefüllt

Nehmen Sie auch den unteren Griff am Grasfangsack (4) zur Hilfe, um den Grasfangsack ausschütteln.

Zum Entleeren des Grasfangkorbs siehe auch Kapitel „Entsorgung/ Umweltschutz".

Schnittlicheinstellen

Schalten Sie das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Greifen Sie den Hebel (5) zur Schnittthohenverstellung und führen Sieihn an der Rasterung vorbei auf die gewünschte Einstellung der Schnittthöhe.

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 25 - 40 mm, bei einem Nutzrasen etwa 30 - 60 mm.

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

1. Stecken Sie den Stecker des Netzkabels (19) in die Geräte steckdose (11).

2. Formen Sie aus dem Ende des Netzkabels eine Schlaufe und hängen diese in die Kabelzugentlastung (13) ein. Siehe Abbildung H.

3. Schließen Sie das Gerät an die Netzspannung an.

4. Acht en Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.

5. Zum Einsatz drücken Sie den Entriegelungsknopf (12) am Handgriff und haben den Starthebel (1) Lassen Sie den knopf (12) los.

1. Zum Ausschalten setzen Sie den Starthebel (14) los.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für eineuge Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Arbeiten mit dem Rasenmacher

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an,{lásst aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rasen nach jeder Mahvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen. Der erstene Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 7 - 8 cm. In der Hauptvegetationszeit wird der Rasen mindestensomal proWoche gemaht.

DE

• Beginnen Sie mit dem Mähen in der Höhe der Steckdose und arbeiten Sie von der Steckdose weg.
• Führren Sie das Netzkabel immer hinter sich und bringen Sie es nach dem Wenden auf die schon gemäßte Seite.
• Führn Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mahen sollenn sich die Bahnen immer um weniger Zentimeter überlappen.
• Stellen Sie die Schnitttiefe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonderss vorsichtig beim Rückwärtsgeben und Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung“ beschrieben.

Schalten Sie nach der Arbeit und zum Transport das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Reinigung/Wartung/Lagerung

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von einer von uns ermächtigten Kundendienstelle durchführren. Verwenden Sie nur Originalteile.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie vor allen Wartungsund Reinigungsrarbeiten das Gerat aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschaden.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Rasenmacher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine scharfen Reinigungsbzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen anhaltende Pflanzenrechte mit einem Holz-oder Plastikstück von den Rädern, den Luftungsöffnung, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie konnten das Gerät beschädigen.
• Olen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmacher vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz aller Mattern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschlüften werden.

Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden (siehe Kapitel Ersatzteile).

1. Ziehen sie den Netzstecker und warten Sie den Stillstand des Messers ab.

2. Drehen Sie das Gerät um.

3. Benutzen Sie feste Handschuhe und halten Sie das Messer (23) fest. Drehen Sie die Messerschraube (22) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels (Schlusselweite 13) von der Motorspal del (24) ab.
4. Bauen Sie das neue Messer in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer richtig positioniert ist und die Schraube fest angezogen ist.

Lagerung

Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf. Losen Sie die Feststellhebel zur Holmbefestigung und klappen Sie den Biegelgriff zusammen, damit das Gerät weniger Platz beansprucht. Die Netz-kabel dürfen damit nicht eingeklemmt werden.
- Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
- Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden können.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemüssen Gebrauch verursacht werden.

Entsorgung/ Umweltschutz

Führn Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu unser Service-Center.
• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschicht unter Strauchern und Bäumen.
  Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Technische Daten

Elektrorasenmäher...ERM 1535-2 G

Aufnahmeleitung des Motors.....1500 W

Netzspannung 220-240 V\~, 50/60 Hz

Schutzklasse .II

Schutzart IP24

Leerlaufdrehzahl. 3500 min-1

Schnittkreis 35 cm

Schnitthöhe 25-75 mm

Gewicht 17 kg

Volumen Grasfangkorb 381

Schalldruckpegel

(L_pA) 82 dB(A), K_pA = 3 dB

Schallleistungspegel (L_WA)

garantiert. 96 dB(A)

gemessen 93 dB(A), K_WA = 3 dB

Vibration (a_h) 1,3 m/s2

Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer Systemnetzimpedanz

Zmax am Übergabepunkt

(Hausanschluss) von maximal 0,313 Ohm vorgesehen. Der Anwender hat sicherzustellen,

dassdasGeratnuraninem

Stromversorgungszetz betrieben wird, das die Anforderungen erfüllt. Wenn notig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklarung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden.

Alle Maße, Hinweise und Angaben dieser

Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können dazu nicht geltend gemacht werden.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionwert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning:

Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen berufen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigigen, beispelseweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

Garantie

• Für diesen Gerät leisten wir 24 Monate Garantie. Bei gewerblichem Einsatz erlischt die Garantie.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Inbesondere zahlen hierzu: Messer.
  Voraussetzung fur Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
• Schaden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Handler zurückgegeben wird.
• Bei Vorliegen eines berechtigten Garantiefalles bitten wir um Telefonische Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.

Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführten halten. Unser Service-Center erstellt Ohnen kein einen Kostenvoranschlag.
  Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
• Achtung:itte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschachte Geräte.
  Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Fehlersuche

Problem Mögliche	Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehl	Steckdose, Kabel, Leitung, Ste-cker, Haussicherung prüfen, ggf. Reparatur durch Elektrofachmann
	Starthebel (14) oder Entrie-gelungsknopf (12) defekt	Reparatur durch Kundendienst
	Kohlebürsten abgenutzt
	Motor defekt
	Gras zu lang	Größere Schnitthche einstellen.Durch Drucken des Griffitholms die Vorderräder leicht anheiten.
Motor setzt aus Blockierung durch Fremdkörper Fremdkörper entfernen
Arbeitsergebnis nicht zufrieden-stellend oder Motor arbeitet schwer	Schnitthche zu niedrig Geringere	Schnitthche einstellen
	Messer (23) stumpf	Messer schleifen setzen oder aus-tauschen
	Messerbereich verstopft Gerät reinigen
	Messer (23) falsch montiert	Messer korrekt einbauen
Messer rotiert nicht	Messer (23) durch Gras blockiert	Gras entfernen
	Messerschraube (22) locker	Messerschraube festziehen
Abnorme Geräu-sche, Klappern oder Vibrationen	Messerschraube (22) locker	Messerschraube festziehen
	Messer (23) beschädigt	Messer austauschen
Füllstandsanzeige Funktioniert nicht	Verschmutzung	Reinigung mit weicher Bürste.Die Fülldstandsanzeige muss aus eigener Kraft zufallen, wenn sie geöffnet wurde

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte Telefonisch an das ServiceCenter (siehe „Grizzly Service-Center").

Berging en milieu 40
Technische gegevens 41

Beschermingsklasse II

Neem de bescherming gegen lawaaihinder en lokale voorschriften in acht.

Spuit de grasmaier nicht met water schoon.

DE Original EG Konformitäts-erklärung	LT Vertimas is originaliu EB atitikties deklaracija
Hiermit bestätigen wir, dass der Elektrorasenmähner Baureihe ERM 1535-2 G Seriennummer 201602000001 - 201602000440 folgenden einschlädigten EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:	Šiuo Dokumentu mes patvirtiname, kad Elektriné vejapové Serifja ERM 1535-2 G Serijos Nr. 201602000001 - 201602000440 atitinka toliau nurodytu numatytuju ES direktyvu galiojanti leidimaj:
2006/42/EG • 2004/108/EG • 2000/14/EG 2005/88/EG • 2011/65/EU*	2006/42/EC • 2004/108/EC • 2000/14/EC • 2005/88/EC • 2011/65/EU*
Um die Übereinstimmung zu gewährleisen, wurden folgende harmonisierte Nor-men sowie nationale Normen und Bestimmungen angewendet:	Kad būtú galima užtikrinti atitiktj, taikyti šie darnieji standartai ir nacionalinialai standartai bei nuostatos:
EN 55014-1/A2:2011 • EN 55014-2/A2:2008 • EN 60335-1:2012 EN 61000-3-2/A2:2009 • EN 60335-2-77:2010 • EN 61000-3-11:2000 EN 62233:2008
Zusätzlich wird entsprechend der Ge-räuschemissionsrichtlinie 2000/14/EG bestätig: Schalleistungspegel: Garantiert: 96 dB(A); Gemessen: 94 dB(A) Angewendetes Konformitätsbewertungs-verfahren entsprechend Anh. VI / 2000/14/EG Benannte Stelle: TÜV Süd, NB 0036	Remiantis 2000/14/EB del valstybić narić jstatymu, replamentuojančių lauko saly-gomis naudojamos jrangos j aplinką sklei-džiamę triukšma, suderinimo, papildomai patvirtinama: Garso galingumo lygis Numatyta: 96 dB(A) Išmatuota: 94 dB(A) Taikyta atitikties vertinimo procedūra pagal 2000/14/EB VI prieda, TÜV SÜD, NB: 0036
Die alleinige Verantwortung für die Aus-stellung dieser Konformitätserklärungträgt der Hersteller:	Tiktai gamintojas yra atsakingas už šio atitikties pareiškimo parengimaj:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, Germany 20.02.2016 Volker Lappas (Dokumentationsbevollmächtigter, Asmuo, igaliotas sudaryti dokumentacija)

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parmalents und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
• Pirmiau aprasyas deklaracijos objektas atitinka 2011 m. birzelio 8 d. Europos Parlamento ir Tarybos Direktyvos 2011/65/ES del tam tikru pavojingu medziag naudojimo elektros ir elektronineje jrangoje apribojimo reikalavimus.

Translation of the original EC declaration of conformity	Vertaling van de originele CE-conformiteits-verklarin
We hereby confirm that the Electric Lawnmower Design Series ERM 1535-2 G Serial number 201602000001 - 201602000440 conforms with the following applicable relevant version of the EU guidelines:	Hiermede bevestigen wij dat de Elektrische grasmaier bouwserie ERM 1535-2 G Serienummer 201602000001 - 201602000440 is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2004/108/EC • 2000/14/EC • 2005/88/EC • 2011/65/EU*
In order to guarantee consistency, the following harmonised standards as well as national standards and stipulations have been applied:	Om de overeenstemming te waarborgen, werden de hierna volgende, in overeen-stemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 55014-1/A2:2011 • EN 55014-2/A2:2008 • EN 60335-1:2012 EN 61000-3-2/A2:2009 • EN 60335-2-77:2010 • EN 61000-3-11:2000 EN 62233:2008
We additionally confirm the following in accordance with the 2000/14/EC emissions guideline: Sound power level guaranteed: 96 dB(A) measured: 94 dB(A) Compliance evaluation process carried out in accordance with Appendix VI / 2000/14/EC Registered Office: TÜV Süd, NB 0036	Bovendien worden in overeenstemming met de geluidsemissierichtlijk 2000/14/EC be-vestigd: Akoestisch niveau gegenardeerd: 96 dB(A) gemeten: 94 dB(A) Toegepaste conformiteitbeordelingspro-cEDURE in overeenstemming met Annex VI / 2000/14/EC Aangemeld bij: TÜV Süd, NB 0036
This declaration of conformity is issued under the sole responsibility of the manufacturer:	De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring worden gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, Germany 20.02.2016	Volker Lappas Documentation Representative, Documentatiegelastigde

Grizzly Tools GmbH & Co. KG

Kunden-Service

Stockstädter Straße 20

D-63762 Großostheim

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Homepage: www.grizzly.biz

Novo CSV Ltd.
