BEDIENUNGSANLEITUNG BRM 42125 BS Grizzly

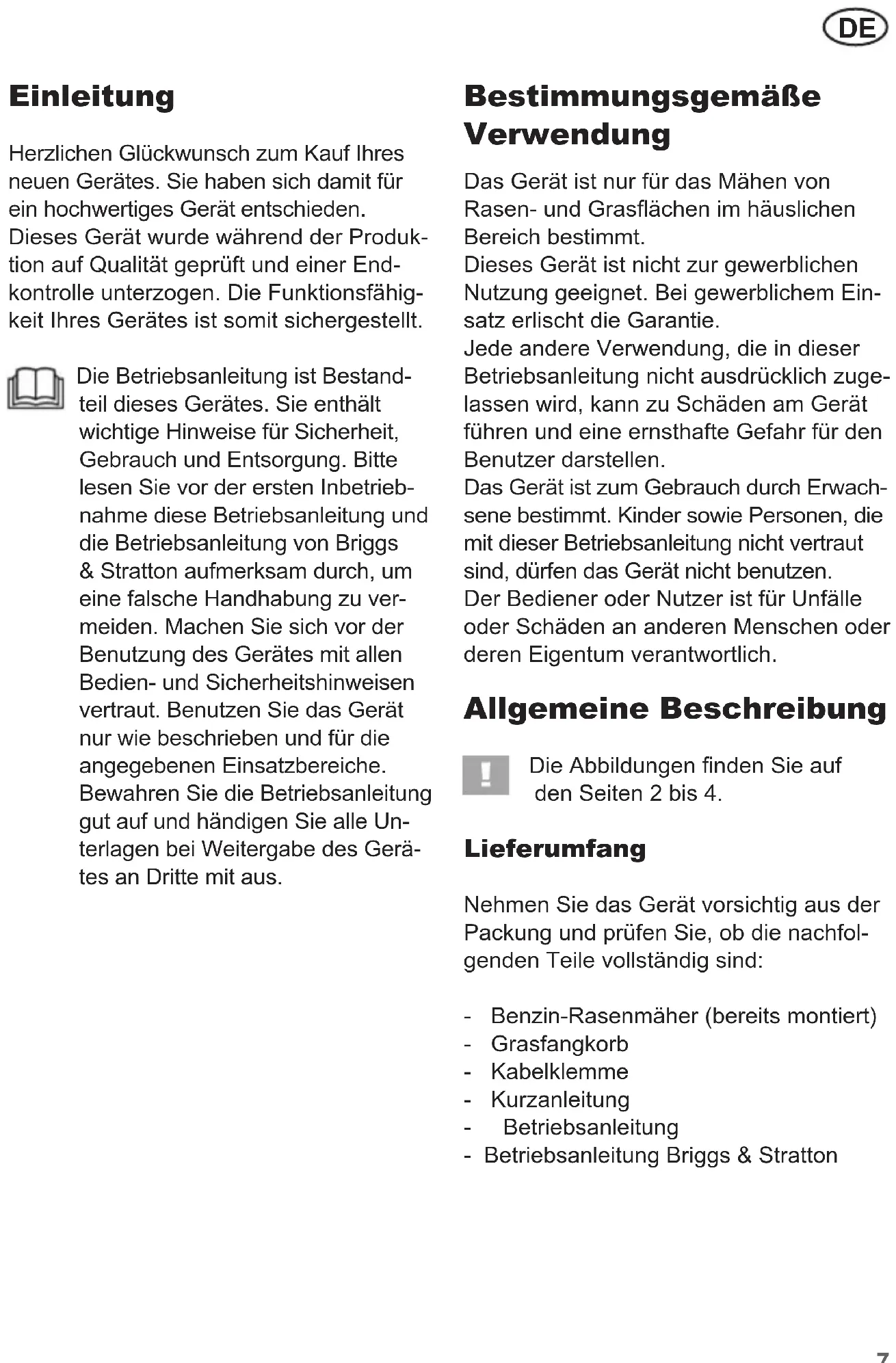

Einleitung HerzlichenGlückwunschzumKaufIhres neuenGerätes.Siehabensichdamitfür einhochwertigesGerätentschieden. DiesesGerätwurdewährendderProduk- tionaufQualitätgeprüftundeinerEnd- kontrolleunterzogen.DieFunktionsfähig- keitIhresGerätesistsomitsichergestellt. Die Betriebsanleitung ist Bestand- teildiesesGerätes.Sieenthält wichtigeHinweisefürSicherheit, GebrauchundEntsorgung.Bitte lesenSievordererstenInbetrieb- nahme diese Betriebsanleitung und die Betriebsanleitung von Briggs &Strattonaufmerksamdurch,um einefalscheHandhabungzuver- meiden. Machen Sie sich vor der BenutzungdesGerätesmitallen Bedien-undSicherheitshinweisen vertraut.BenutzenSiedasGerät nurwiebeschriebenundfürdie angegebenenEinsatzbereiche. BewahrenSiedieBetriebsanleitung gutaufundhändigenSiealleUn- terlagenbeiWeitergabedesGerä- tes an Dritte mit aus. Bestimmungsgemäße Verwendung DasGerätistnurfürdasMähenvon Rasen-undGrasächenimhäuslichen Bereich bestimmt. DiesesGerätistnichtzurgewerblichen Nutzunggeeignet.BeigewerblichemEin- satzerlischtdieGarantie. JedeandereVerwendung,dieindieser Betriebsanleitungnichtausdrücklichzuge- lassenwird,kannzuSchädenamGerät führenundeineernsthafteGefahrfürden Benutzerdarstellen. DasGerätistzumGebrauchdurchErwach- senebestimmt.KindersowiePersonen,die mit dieser Betriebsanleitung nicht vertraut sind,dürfendasGerätnichtbenutzen. DerBedieneroderNutzeristfürUnfälle oderSchädenananderenMenschenoder derenEigentumverantwortlich. Allgemeine Beschreibung DieAbbildungenndenSieauf den Seiten 2 bis 4. Lieferumfang NehmenSiedasGerätvorsichtigausder PackungundprüfenSie,obdienachfol- gendenTeilevollständigsind: - Benzin-Rasenmäher(bereitsmontiert) - Grasfangkorb - Kabelklemme - Kurzanleitung - Betriebsanleitung - Betriebsanleitung Briggs & Stratton8

Übersicht 1 ObererGri󰀨holm 2 Sicherheitsbügel 3 Starterseil-Führung 4 UntererHolm 5 Bowdenzug 6 Kabelklemme 7 Startergri󰀨mitStarterseil 8 Tankdeckel 9 Luftlterbox 10 Luftlter(nichtsichtbar) 11 MotorabdeckungmitLüftungs- ö󰀨nungen(Fingerschutz) 12 Zündkerzenstecker 13 Zündkerze(nichtsichtbar) 14 Auspu󰀨schutz 15 2Vorderräder 16 Stahlblechgehäuse 17 HebelzurSchnitthöhen- Einstellung 18 2Hinterräder 19 ÖltankkappemitÖlmessstab 20 Grasfangkorb 21 2Schnellspannhebelamunte- ren Holm 22 HintererPrallschutz 23 Tragegri󰀨Grasfangkorb 24 Füllstandsanzeige 25 2Schnellspannhebelamoberen Gri󰀨holm 32 Radantrieb (nurBRM42-125BSA) 26 Kunststo󰀨-Laschen 27 Grasfangkorb-Gestänge 28 Grasfangkorb-Aufhängung 29 Einfüllstutzen 30 Benzinpumpe(Primer) 31 Position Schnitthöhe Funktionsbeschreibung DasGerätwirdmiteinemleistungsfähi- gen4-Takt-Motor(Briggs&Stratton300E Series)angetrieben. DasGerätistmiteinemhochwertigen Stahlblechgehäuse,einemGrasfangkorb undeinemzusammenklappbarenGri󰀨- holm ausgestattet. DieFunktionderBedienteileentnehmenSie bitte den nachfolgenden Beschreibungen. Schutzeinrichtungen 2 Sicherheitsbügel Bei Loslassen des Sicherheits- bügelsstopptdasGerät. 14 Auspu󰀨schutz verhindert,dassHändeoder brennbare Materialien mit ei- nemheißenAuspu󰀨inKontakt kommen. 22 Hinterer Prallschutz schütztdieBedienpersonvor weggeschleudertenTeilenund vor unbeabsichtigter Messerbe- rührung,wennohneGrasfang- korbgemähtwird. Technische Daten Benzinrasenmäher ohne Radantrieb ........... BRM 42-125 BS mit Radantrieb.............BRM 42-125 BSA Motor ................. 4-TaktB&S300ESeries Modell ..............................................80000 Motorhubraum .......................125 cm

(cc) Leistungsaufnahme ..... 1,82kW(2,47PS) Leerlaufdrehzahl(n

=3,0 dB Schallleistungspegel(L

Lärm-undVibrationswertewurdenent- sprechenddeninderKonformitätserklä- rung genannten Normen und Bestimmungen ermittelt. TechnischeundoptischeVeränderungen könnenimZugederWeiterentwicklung ohneAnkündigungvorgenommenwerden. AlleMaße,HinweiseundAngabendieser BetriebsanleitungsinddeshalbohneGe- währ.Rechtsansprüche,dieaufgrundder Betriebsanleitunggestelltwerden,können dahernichtgeltendgemachtwerden. DerangegebeneSchwingungsemissions- wertistnacheinemgenormtenPrüfver- fahrengemessenwordenundkannzum VergleicheinesGerätesmiteinemande- renverwendetwerden. DerangegebeneSchwingungsemissi- onswertkannauchzueinereinleitenden EinschätzungderAussetzungverwendet werden. Warnung:DerSchwingungse- missionswertkannsichwährend dertatsächlichenBenutzungdes GerätesvondemAngabewert unterscheiden,abhängigvonder ArtundWeise,inderdasGerät verwendetwird. Versuchen Sie, die Belastung durchVibrationensogeringwie möglichzuhalten.Beispielhafte MaßnahmenzurVerringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim GebrauchdesWerkzeugsunddie BegrenzungderArbeitszeit.Dabei sindalleAnteiledesBetriebszyklus zuberücksichtigen(beispielsweise Zeiten,indenendasElektrowerk- zeugabgeschaltetist,undsolche, indeneneszwareingeschaltetist, aberohneBelastungläuft). Bildzeichen/Symbole Bildzeichen auf dem Gerät Vorsicht! Betriebsanleitung lesen. Verletzungsgefahrdurchwegge- schleuderte Teile. UmstehendePersonenvondem Gerätfernhalten. Vorsicht-GiftigeDämpfe! GerätnichtingeschlossenenRäu- men betreiben. Vorsicht-Benzinistbrennbar! NichtrauchenundWärmequellen fernhalten. Verletzungsgefahrdurchscharfe Messer!FüßeundHändefernhalten. Vor Wartungsarbeiten Motor aus- schaltenundZündkerzenstecker ziehen. GerätnichtderFeuchtigkeitaus- setzen. Rasenmähermesserläuftnach. Verletzungsgefahr!10

Vorsicht-HeißeFlächen! Verbrennungsgefahr. VorsichtVerletzungsgefahr! TragenSieAugen-undGehör- schutz.

Angabe des Schallleistungs- pegelsL

in dB. Schnittkreis Bildzeichen am Tankdeckel: HinweisaufBenzineinfüllstutzen KeinE85-Gemischtanken! Vorsicht! Vor dem StartÖlstandprüfen. Bildzeichen an der Öltankkappe: HinweisaufÖleinfüllstutzen Bildzeichen auf dem Benzintank: Achtung! Betriebsanleitung lesen. Vorsicht-Benzinistbrennbar! Motormind.2Min.abkühlenlas- sen,bevoraufgetanktwird. Vorsicht-GiftigeCO-Dämpfe! GerätnichtingeschlossenenRäu- men betreiben. Vorsicht-HeißeFlächen! Verbrennungsgefahr. Bildzeichen an der Benzinpumpe: Benzinpumpe(Primer)vordem Start3xdrücken. Bildzeichen am Gri󰀨holm:

RUN STOP START Hinweisezum Starten und Stoppendes Motors

OFF Geräteinschalten(ON): Sicherheitsbügelheranziehen. Gerätausschalten(OFF): Sicherheitsbügel loslassen. Radantrieb einschalten (nurBRM42-125BSA) Symbole in der Betriebsanleitung Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden. Gebotszeichen(anstelledesAus- rufungszeichensistdasGeboter- läutert)mitAngabenzurVerhütung vonSchäden. HinweiszeichenmitInformationen zumbesserenUmgangmitdem Gerät. Sicherheitshinweise Dieser Abschnitt behandelt die grundlegen- den Sicherheitsvorschriften bei der Arbeit mitdemGerät. WARNUNG! Lesen Sie alle Sicher- heitshinweiseundAnweisungen. VersäumnissebeiderEinhaltung11

derSicherheitshinweiseundAn- weisungenkönnenBrandund/oder schwereVerletzungenverursachen. Hinweise:

• Lesen Sie die Betriebsanleitung sorg- fältig.MachenSiesichmitdenEin- stellmöglichkeitenunddemrichtigen GebrauchdesGerätesvertraut.

• LassenSiesichbeiUnsicherheiten imGebrauchdesGerätesundüber verboteneBetätigungenangemessen schulen.

• SeienSieaufmerksam,achtenSie darauf,wasSietun,undgehenSiemit VernunftandieArbeit.BenutzenSie dasGerätnicht,wennSiemüdeoder kranksindoderunterdemEinussvon Drogen,AlkoholoderMedikamenten stehen.EinMomentderUnachtsam- keitbeimGebrauchdesGeräteskann zuernsthaftenVerletzungenführen.

• DiesesGerätistnichtdafürbestimmt, durchPersonenmiteingeschränk- tenphysischen,sensorischenoder geistigenFähigkeitenodermangels Erfahrungund/odermangelsWissen benutztzuwerden;esseidenn,sie werdendurcheinefürihreSicherheit zuständigePersonbeaufsichtigtoder erhaltenvonihrAnweisungen,wiedas Gerätzubenutzenist.

• Kindermüssenbeaufsichtigtwerden, umsicherzustellen,dasssienichtmit demGerätspielen.

• ErlaubenSieniemalsKindernoder anderen Personen, die die Betriebs- anleitungnichtkennen,dasGerätzu benutzen.ÖrtlicheBestimmungenkön- nendasMindestalterdesBenutzers festlegen.

• MähenSieniemals,währendPersonen, besondersKinder,oderTiereinder Nähesind.BeiAblenkungkönnenSie dieKontrolleüberdasGerätverlieren.

• DenkenSiedaran,dassderBenutzer fürUnfällemitanderenPersonenoder derenEigentumverantwortlichist.

• BeachtenSiedenLärmschutzundört- liche Vorschriften. Vorbereitende Maßnahmen:

• WährenddesMähenssindimmer rutschfestesSchuhwerkundlangeHo- senzutragen.MähenSienichtbarfü- ßigoderinleichtenSandalen.Lockere Kleidung,SchmuckoderlangeHaare könnenvonsichbewegendenTeilen erfasstwerden.DasTragengeeigneter KleidungverringertdasRisikovonVer- letzungen.

• ÜberprüfenSiedasGelände,aufdem dasGeräteingesetztwirdundentfer- nenSiealleGegenstände(z.B.Steine, Stöcke,Drähte,Spielzeug),dieerfasst undweggeschleudertwerdenkönnen.

• Warnung: Benzinisthochgradigent- ammbar.FeueroderExplosionen könnenzuschwerenVerbrennungen führen: - bewahrenSieBenzinnurindenda- fürvorgesehenenBehälternauf; - tankenSienurimFreienundrau- chenSienichtwährenddesEinfüllvor- gangs; - BenzinistvordemStartendesMo- torseinzufüllen.WährendderMotor läuftoderbeiheißemGerätdarfder Tankdeckelnichtgeö󰀨netoderBen- zinnachgefülltwerden. - fallsBenzinübergelaufenist,darfkein Versuchunternommenwerden,den Motorzustarten.Stattdessenistdas Gerätvonderbenzinverschmutzten Flächezuentfernen.JeglicherZünd- versuchistzuvermeiden,bissichdie Benzindämpfeverüchtigthaben; - aus Sicherheitsgründen sind Ben- zintank-undandereTankdeckelbei Beschädigungauszutauschen.12

• ErsetzenSiedefekteSchalldämpfer.

• VordemGebrauchistimmerdurch Sichtkontrollezuprüfen,obdie Schneidwerkzeuge,Befestigungs- bolzenunddiegesamteSchneidein- richtungabgenutztoderbeschädigt sind.ZurVermeidungeinerUnwucht dürfenabgenutzteoderbeschädigte WerkzeugeundBolzennursatzweise ausgetauschtwerden.

• SeienSievorsichtigbeiGerätenmit mehrerenSchneidwerkzeugen,dadie BewegungeinesMesserszurRotation derübrigenMesserführenkann.

• BenutzenSienurErsatz-undZube- hörteile, die vom Hersteller geliefert undempfohlenwerden.DerEinsatz vonFremdteilenkannzuVerletzungen führenundführtzumsofortigenVerlust desGarantieanspruches. Handhabung:

• Lassen Sie den Verbrennungsmotor nichtingeschlossenenRäumenlau- fen,indenensichgefährlichesKohlen- monoxidsammelnkann.

• MähenSienurbeiTageslichtoder beiguterkünstlicherBeleuchtung. EinunbeleuchteterArbeitsbereich kannzuUnfällenführen.

• VermeidenSie,wennmöglich,den EinsatzdesGerätesbeinassemGras.

• Achten Sie immer auf einen sicheren Stand,besondersanHängen,Müllhal- den,GräbenoderDeichen.Dadurch könnenSiedasGerätinunerwarteten Situationenbesserkontrollieren. - ArbeitenSieimmerquerzumHang, niemalsauf-oderabwärts. - SeienSiebesondersvorsichtig,wenn SiedieFahrtrichtungamHangän- dern. - MähenSienichtanübermäßigstei- lenHängen(maximal10°).

• FührenSiedasGerätnurim Schritttempo.

• SeienSiebesondersvorsichtig,wenn SiedasGerätumkehrenodereszu sichheranziehen.

• HaltenSiedasSchneidwerkzeugan, wenndasGerätgekipptwerdenmuss, zumTransportüberandereFlächen alsGrasundwenndasGerätvonund zuderzumähendenFlächebewegt wird.

• BenutzenSieniemalsdasGerätmit beschädigtenSchutzeinrichtungen oderSchutzgitternoderohneange- bauteSchutzeinrichtungen,z.B.Prall- schutzund/oderGrasfangeinrichtun- gen.Damitwirdsichergestellt,dassdie SicherheitdesGeräteserhaltenbleibt.

• Ändern Sie nicht die Reglereinstellung des Motors oder überdrehen Sie ihn nicht. SiekönntendasGerätbeschädigen.

• BevorSiedenMotorstarten,kuppeln SiealleSchneidwerkzeugeundAntriebe aus.

• StartenSiedasGerätmitVorsicht,ent- sprechenddenHerstelleranweisungen. Achten Sie auf ausreichenden Abstand derFüßezudemSchneidwerkzeug. EsbestehtVerletzungsgefahr.

• Beim Starten oder Anlassen des Mo- torsdarfdasGerätnichtgekipptwer- den,esseidenn,dasGerätmussbei demVorgangangehobenwerden.In diesemFallkippenSiedasGerätnur soweit,wieesunbedingterforderlich ist und heben Sie nur die vom Benut- zerabgewandteSeitehoch.

• StartenSiedenMotornicht,wennSie vorderAuswurfö󰀨nungstehen.

• SchaltenSiedenMotornachAnwei- sungeinundnurdann,wennIhre Füße in sicherem Abstand von den Schneidwerkzeugensind.13

• FührenSieniemalsHändeoderFüße an oder unter sich drehende Teile. Hal- ten Sie sich immer entfernt von der Aus- wurfö󰀨nung.EinMomentderUnacht- samkeitbeiBenutzungdesGerätes kannzuschwerenVerletzungenführen.

• Heben oder tragen Sie niemals das GerätmitlaufendemMotor.

• StellenSiedenMotorab,ziehenSie denZündkerzensteckerabundver- gewissernSiesich,dassallebewegli- chenTeilestillstehen: -bevorSieBlockierungenlösenoder VerstopfungeninderAuswurfö󰀨nung beseitigen; - bevorSiedasGerätüberprüfen,rei- nigenoderdaranarbeiten; - wenneinFremdkörpergetro󰀨enwurde. SuchenSienachBeschädigungenam GerätundführenSiedieerforderlichen Reparaturendurch,bevorSieerneut startenundmitdemGerätarbeiten; - fallsdasGerätanfängt,ungewöhn- lichstarkzuvibrieren,isteinesoforti- geÜberprüfungerforderlich.

• StellenSiedenMotorab,ziehenSie denZündkerzensteckerabundver- gewissernSiesich,dassallebewegli- chenTeilestillstehen: - wennSiedasGerätverlassen; - bevorSienachtanken.

• HinterlassenSiedasGerätnieunbe- aufsichtigtamArbeitsplatz.

• ArbeitenSienichtmiteinembeschä- digten,unvollständigenoderohnedie Zustimmung des Herstellers umgebauten Gerät.DerGebrauchvonGerätenfüran- derealsdievorgesehenenAnwendungen kannzugefährlichenSituationenführen.

• ArbeitenSienichtmitdemGerätbei Blitzschlaggefahr.Gefahrdurchelektri- schen Schlag Wartung und Lagerung:

• Sorgen Sie dafür, dass alle Muttern, BolzenundSchraubenfestangezogen sindunddasGerätineinemsicheren Arbeitszustandist.VieleUnfällehaben ihreUrsacheinschlechtgewarteten Geräten.

• BewahrenSieniemalsdasGerätmit BenzinimBenzintankinnerhalbeines Gebäudesauf,indemmöglicherweise Benzindämpfemito󰀨enemFeueroder FunkeninBerührungkommenkönnen.

• LassenSiedenMotorabkühlen,bevor SiedasGerätingeschlossenenRäu- menabstellen.EsbestehtBrandgefahr.

• UmBrandgefahrzuvermeiden,halten SieMotor,Auspu󰀨unddenBereichum denBenzintankfreivonGras,Blättern oderaustretendemFett(Motoröl).

• PrüfenSieregelmäßigdieGrasfang- einrichtung auf Verschleiß oder Verlust derFunktionsfähigkeit.

• ErsetzenSieausSicherheitsgründen abgenutzteoderbeschädigteTeile.Er- setzenSiedefekteSchalldämpfer.

• FallsderBenzintankzuentleerenist, sollte dies im Freien erfolgen.

• BehandelnSieIhrGerätmitSorgfalt. HaltenSiedieWerkzeugescharfund sauber, um besser und sicherer arbei- tenzukönnen.BefolgenSiedieWar- tungsvorschriften.

• VersuchenSienicht,dasGerätselbst zureparieren,esseidenn,Siebesit- zenhierfüreineAusbildung.Sämtliche Arbeiten, die nicht in dieser Betriebsan- leitungangegebenwerden,dürfennur vonKundendienststellenausgeführt werden,dievonunsermächtigtsind.

• BewahrenSiedasGerätaneinemtro- ckenenOrtundaußerhalbderReich- weitevonKindernauf.Gerätesind gefährlich,wennsievonunerfahrenen Personenbenutztwerden.14

Inbetriebnahme Vorsicht! Verletzungsgefahr durch rotierendes Messer. Nehmen Sie Arbeiten am Gerät nur bei abge- schaltetem und stillstehendem Messer vor. Beachten Sie auch die mitgeliefer- te Betriebsanleitung von Briggs & Stratton. BevorSiedasGerätstarten,müssenSie - dasGri󰀨gestängehochklappenund dieSchnellspannhebelverriegeln, - Motoröl einfüllen, - Benzineinfüllen, - ggf.denGrasfangkorbmontieren, - ggf. die Schnitthöhe einstellen. Griffgestänge montieren Achten Sie darauf, dass bei der MontagedesGri󰀨holmsderBow- denzug( 5)nichtgequetschtwird. DerobereGri󰀨holm(1)kannin zweiPositionenmontiertwerden.

2. Bringen Sie den unteren Holm

(4)indiegewünschtePosition und verriegeln Sie die Schnell- spannhebel(21),indemSie dieseinRichtungHolm(4)drü- cken.SiemüssensoamHolm anliegen,dasseinSpannenmit mittlererKrafterfolgenkann. Ansonsten muss der Schnell- spannhebelzumSpannenim Uhrzeigersinngedrehtwerden odergegendenUhrzeigersinn gelockertwerden.

3. VerriegelnSiedieSchnellspann-

hebel(25)amoberenGri󰀨holm (1)wieunter2beschrieben.

4. BefestigenSiedenBowdenzug

(5)mitHilfederKabelklemme (6)amunterenHolm(4). Grasfangkorb montieren/ leeren Achtung: Gerät nicht ohne voll- ständig angebrachten Fangkorb oder ohne Prallschutz betreiben. Verletzungsgefahr! Fangkorb zusammenbauen:

2. StülpenSiedieKunststo󰀨-La-

schen(26)überdasFang- korb-Gestänge. Fangkorb am Gerät anbringen:

4. HängenSiedenFangkorb(20)

in die dafür vorgesehene Auf- hängung(28)anderRückseite desGerätesein.

Füll-Anzeige des Gras- fangsacks: AufderOberseitedesGras- fangsacks(20)isteineTextil- Anzeigeangebracht. BeileeremGrasfangsackbläht sichdieFüll-AnzeigeimBetrieb auf. BeivollemGrasfangsackfällt dieFüll-Anzeigeinsichzusam- men. Leeren Sie in diesem Fall denGrasfangsackunverzüglich. Beistarkverschmutztem Fangsackgewebekannsichdie Füll-Anzeigenichtaufblähen.Die FunktionderFüllanzeigeistnicht gewährleistet.ReinigenSiedas Fangsackgewebeunverzüglich. Fangkorb abnehmen/entleeren:

6. HebenSiedenPrallschutz(22)an

undnehmenSiedenFangkorb(20) heraus.

7. EntleerenSiedenFangkorb(siehe

Kapitel„Entsorgung/Umweltschutz“) undmontierenSieihnwieder. Motoröl einfüllen und Ölstand kontrollieren StellenSiedasGerätaufebenen Boden.

1. DrehenSiedieÖltankkappemit

Ölmessstab(19)abundfüllen SieMotorölindenÖltank.DerÖl- tankfasst0,5lMotoröl.Verwen- denSieMarkenöl(z.B.SAE30).

2. ZumKontrollierendesÖlstands

wischenSiedenÖlmessstab (19)miteinemsauberenLappen abundsetzenihnwiederbis zumAnschlagindenÖltankein.

3. Lesen Sie nach dem

HerausziehendenÖlstand am Ölmessstab ab. Der Ölstand muss sich in demmarkiertenFeldzwi- schenMinimum-undMaxi- mummarkebenden.

4. Wischen Sie eventuell verschüt-

tetes Motoröl ab und schließen SiedieÖltankkappe(19)wieder. PrüfenSievorjedemMähenden ÖlstandundfüllenSievorErrei- chendesunterenMarkierungs- punktesMotorölnach. Benzin einfüllen Warnung! Benzin ist entammbar, gesundheits- und umweltschädlich: - BenzinindafürvorgesehenenBehäl- ternaufbewahren; - TankennurimFreienundniemalsbei laufendemoderheißemMotor; - Tankdeckelvorsichtigö󰀨nen,damit sichÜberdruckabbauenkann; - beimTankennichtrauchen; - HautkontaktunddasEinatmender Dämpfevermeiden; - verschüttetesBenzinentfernen; - BenzinvonFunken,o󰀨enenFlammen undanderenZündquellenfernhalten. - Benzinresteumweltgerechtentsorgen (siehe„Entsorgung/Umweltschutz“). - VerwendenSiekeinBenzin/ Öl-Gemisch. - VerwendenSiebleifreiesNor- mal-oderSuperbenzin; beiEinsatzvonBio-Kraftsto󰀨 darfnichtmehrals10%Ethanol beigemischt sein.16

- VerwendenSienursauberes, frischesBenzin. - LagernSieBenzinnichtlänger als einen Monat, da sich seine Qualitätverschlechtert.

8)abundfüllenSieBenzin biszurUnterkantedesEinfüll- stutzens(29)ein.FüllenSie denBenzintanknichtganzvoll, damitdasBenzinPlatzzum Ausdehnen hat.

2. WischenSieumdenTankde-

ckelBenzinresteabundschlie- ßenSiedenTankdeckelwieder. Bedienung EinegewisseLärmbelastungdurch diesesGerätistnichtvermeidbar. VerlegenSielärmintensiveArbei- tenaufzugelasseneunddafür bestimmte Zeiten. Halten Sie sich ggf.anRuhezeitenundbeschrän- kenSiedieArbeitsdaueraufdas Notwendigste.ZuIhrempersön- lichenSchutzundSchutzinder NähebendlicherPersonenistein geeigneterGehörschutzzutragen. Motor starten und stoppen Warnung! Benzin ist entamm- bar. Starten Sie den Motor min- destens 3 m vom Befüllungsort entfernt. Es besteht Brandgefahr. StartenSiedasGerätauffestem, ebenem Boden, möglichst nicht inhohemGras.VergewissernSie sich,dassdasSchneidwerkzeug wederGegenständenochdenBo- den berührt. ZuIhrerSicherheit:StehenSiehin- terdemGerät,wennSieesstarten. KontrollierenSieregelmäßigBenzin undÖlstand(siehe„Inbetriebnah- me“)undfüllenSierechtzeitignach.

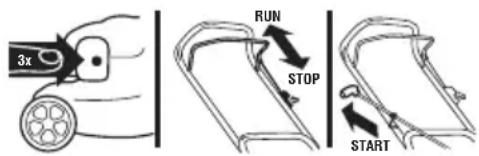

1. DrückenSie3xdieBenzin-

2. Ziehen Sie den Sicherheitsbü-

gel(2)inRichtungGri󰀨holm(1) und halten Sie ihn.

3. ZiehenSieamStartergri󰀨(7).

4. Wenn der Motor startet, lassen

SiedenStartergri󰀨langsamin dieStarterseil-Führung(3)zu- rückgleiten. Bei einem Warmstart ist das Drü- ckendesPrimers(30)nichtnot- wendig. WennderPrimerzuoftgedrückt wird,gelangtzuvielBenzininden VergaserundderMotoristschwie- rigzustarten. Motor-Stopp:

• LassenSiedenSicherheitsbügel(2) los. Der Motor schaltet ab und das Messerwirdabgebremst. Messerstoppvorrichtung: ÜberprüfenSieregelmäßigdieMesser- stoppvorrichtung: LassenSiedenSicherheitsbügel(2)los. DerMotorschaltetabunddasMesserwird abgebremst. Das Messer muss innerhalb von7Sekundenstoppen.17

1. StartenSiedenMotor(siehe ).

2. HaltenSiedenGri󰀨holm(1)und

denSicherheitsbügel(2)beim MähenmitbeidenHändenfest.

3. Radantrieb(BRM42-125BSA):

Ein:ZiehenSiedenAntriebsbü- gel(32)inRichtungGri󰀨holm, dasGerätbewegtsichnach vorn. Aus:LassenSiedenAntriebs- bügel(32)los.DasGerätbleibt stehen. Arbeitshinweise Allgemeine Arbeitshinweise

• MähenSiemöglichsttrockenenRasen, umdieGrasnarbezuschonen.

• Stellen Sie die Schnitthöhe so ein, dass dasGerätnichtüberlastetwird.

• FührenSiedasGerätimSchritttempoin möglichst geraden Bahnen. Für ein lü- ckenlosesMähensolltensichdieBahnen immerumwenigeZentimeterüberlappen.

• BewegenSiesichnichtrückwärts.

• ArbeitenSieanHängenimmerquerzum Hang.

• Sollten die Messer mit einem Fremd- körperinBerührungkommen,stellen Sie den Motor sofort ab. Warten Sie den StillstanddesMessersabundprüfenSie dasGerätaufBeschädigungen.Nehmen SiedieArbeitnurbeieinemunbeschä- digtenGerätwiederauf.

• SchaltenSieinlängerenArbeitspausen undzumTransportdasGerätausund wartenSiedenStillstanddesMessers ab.

• ReinigenSiedasGerätnachjedem EinsatzwieimKapitel„Reinigungund Wartung“beschrieben. Schnitthöhe einstellen DasGerätbesitzt5PositionenzurEin- stellungderSchnitthöhe(25-37-50-62- 75mm):

1. ZiehenSiedenHebel(17)zur

Schnitthöheneinstellung nach außen und verschieben Sie ihn indiegewünschtePosition(31).

2. DrückenSiedenHebel(17)wie-

der nach innen. DierichtigeSchnitthöhebeträgtbeieinem Zierrasenetwa30-45mm,beieinem Nutzrasenetwa40-65mm. Für den ersten Schnitt in der Sai- son sollte eine hohe Schnitthöhe gewähltwerden. Reinigung und Wartung Lassen Sie Instandsetzungsar- beiten und Wartungsarbeiten, die nicht in dieser Betriebsan- leitung beschrieben sind, von einer Fachwerkstatt durchführen. Benutzen Sie nur originale Grizz- ly-Ersatzteile. Es besteht Unfall- gefahr! Führen Sie Wartungs- und Rei- nigungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Zündkerzenstecker durch. Es besteht Verletzungs- gefahr! Lassen Sie das Gerät vor allen Wartungs- und Reinigungsar- beiten abkühlen. Elemente des Motors sind heiß. Es besteht Ver- brennungsgefahr!18

TragenSiebeimUmgangmitdem Messer Handschuhe. Beachten Sie für Reinigungs- und Wartungsarbeiten auch die mitge- lieferte Betriebsanleitung von Briggs & Stratton. Wirempfehlen,dassSiesichfür Wartungsarbeiten am Motor an einen Briggs & Stratton-Vertrags- händlerwenden.EinenHändlerin IhrerNähendenSieunter: https://www.briggsandstratton.com/ na/en_us/support/dealer-locator.html Reinigung und allgemeine Wartungsarbeiten Für Reinigungs- und Wartungs- arbeitenanderGeräteunterseite kippenKippenSiedasGerätnur nachhinten,sodassdieZündkerze nach oben ragt. SorgenSiedafür,dasseinezweite PersondasGeräthält,dadieGe- fahrdesZurückkippensbesteht. KippenSiedasGerätnichtaufdie Seite oder nach vorne. Betriebs- üssigkeitenkönnenauslaufen undderMotorkannbeschädigt werden.

• HaltenSiedasGerätstetssauber.Ver- wendenSiezumReinigeneineBürste odereinTuch,aberkeinescharfenRei

nigungs- oder Lösungsmittel. VerwendenSiezumReinigendesMo

torskeinWasser,eskönntedieKraft- sto󰀨anlageverunreinigen.

• EntfernenSienachdemMähenan

haftendePanzenrestemiteinem Holz-oderPlastikstück.ReinigenSie insbesonderedieLüftungsö󰀨nungen

11),dieAuswurfö󰀨nungundden denMesserbereich(sieheauch„Mes- serreinigen“).VerwendenSiekeine hartenoderspitzenGegenstände,diese könntendasGerätbeschädigen.

• ÖlenSievonZeitzuZeitdieRäder.

• KontrollierenSiedasGerätvorjedem Gebrauchaufo󰀨ensichtlicheMängel wielose,abgenutzteoderbeschädigte Teile.PrüfenSiedenfestenSitzaller Muttern,BolzenundSchrauben.

• ÜberprüfenSieAbdeckungenund Schutzeinrichtungen( 2,11,14,22) aufBeschädigungenundkorrektenSitz. Tauschen Sie diese gegebenenfalls aus. Luftlter austauschen BetreibenSiedasGerätnieohne Luftlter.StaubundSchmutz gelangen sonst in den Motor und führenzuSchäden. 1.ZiehenSiedenZündkerzenste- cker( 12)ab(siehe„Zündkerze warten“. 2.Ö󰀨nenSiedieLuftlterbox(9)und nehmenSiedenLuftlter(10)he- raus. 3.ReinigenSiedenLuftlter(10) in Seifenlösung und lassen sie ihntrocknen.KnetenSieeinige TropfenfrischesMotorölinden Luftlterein. 4.TauschenSieeinendefektenLuft- ltergegeneinenneuenLuftlter aus(siehe„Ersatzteile/Zubehör)“). 5.ZurMontagesetzenSiedenLuft- lter(10)indieLuftlterbox(9)ein undverschließendiesewieder.19

Zündkerze warten VerschlisseneZündkerzenoder einzugroßerZündabstandführen zueinerLeistungsreduzierungdes Motors.

1. ZiehenSiedenZündkerzenste-

cker(12)durchgleichzeitiges Ziehen und Drehen von der Zündkerze(13)ab.

2. SchraubenSiedieZündkerze

(13)gegen den Uhrzeigersinn heraus.

3. Prüfen Sie den Zündabstand

mitHilfeeinerFühlerlehre(im Fachhandelerhältlich).Der Zündabstand muss 0,5-0,6 mm betragen.

4. Stellen Sie den Abstand gege-

benenfalls ein, indem Sie die Masse-ElektrodederZündkerze vorsichtig biegen.

5. ReinigenSiedieZündkerzemit

6. SetzenSiediegereinigteund

eingestellteZündkerzeeinoder tauschenSieeinebeschädigte ZündkerzegegeneineErsatz- zündkerzeaus(empfohlenes Anzugsdrehmoment20Nm,mit Drehmomentschlüsselermittelt) (siehe„Ersatzteile/Zubehör“). Motoröl wechseln FührenSiedenMotorölwechsel beileeremBenzintankundwar- mem Motor durch.

• Führen Sie den ersten Motoröl- wechselnachetwa5Betriebs- stunden, danach alle 50 Betriebs- stundenoderjährlichdurch.

• EntsorgenSiedasAltölumwelt- gerecht(siehe„Entsorgung/ Umweltschutz“).

1. ZiehenSiedenZündkerzenstecker

12)ab(siehe„Zündkerzewarten“.

3. Füllen Sie Motoröl nach (siehe„Inbe-

triebnahme“). Messer schleifen/austauschen Lassen Sie das Messer nur von einerFachwerkstattein-undaus- bauen. TragenSiebeimUmgangmitdem Messer Handschuhe.

• ZiehenSiedenZündkerzenstecker

12)abundprüfenSiedasMesser aufAbnutzungundBeschädigungen.

• LassenSieeinstumpfesMesser immer voneinerFachwerkstattnach- schleifen,dadieseeineUnwuchtprü- fungvornehmenkann.

• LassenSieeinbeschädigtesMesser odereinMessermitUnwuchtimmer voneinerFachwerkstattauswechseln. Eine unsachgemäße Montage kann zu schweren Verletzungen führen. Vergaser einstellen DerVergaserwurdewerkseitigaufoptimale Leistung voreingestellt. Sollten Nachein- stellungenerforderlichsein(siehe„Fehler- suche“)lassenSiedieEinstellungendurch eineFachwerkstattdurchführen.20

Wartungsintervalle FührenSiedieinderTabelleaufgeführtenWartungsarbeitenregelmäßigdurch.Durch regelmäßigeWartungwirddieLebensdauerdesGerätesverlängert.Sieerreichenzu- demoptimaleSchnittleistungenundvermeidenUnfälle. Wartungsarbeiten (siehe„ReinigungundWar- tung“) Vor Nach nach ersten 5 Std. nach 8 Std. nach 50 Std. jähr- lich der Arbeit Schrauben,Muttern,Bolzen prüfenundanziehen

Bedienungselemente/Bereich umSchalldämpferreinigen

Fingerschutzreinigen

Zündkerzereinigen/einstellen/ austauschen

Messerreinigen/prüfen schärfen

SchalldämpferundFunken- fängerprüfen

beihohemStaubaufkommenoderstarkerVerschmutzungöfteraustauschen

siehe Betriebsanleitung von Briggs & Stratton Lagerung Allgemeine Lagerungshinweise Lagern Sie das Gerät nicht mit gefülltem Grasfangkorb. Bei hei- ßem Wetter beginnt das Gras un- ter Wärmeentwicklung zu gären. Es besteht Brandgefahr.

• ReinigenundwartenSiedasGerätvor der Lagerung.

• LassenSiedenMotorabkühlen,bevor SiedasGerätingeschlossenenRäu- men abstellen.

• VerwendenSiezurAufbewahrungdes Kraftsto󰀨sgeeigneteundzulässige Behälter.

• BewahrenSiedasGerätaneinemtro- ckenenundstaubgeschütztenOrtauf, außerhalbderReichweitevonKindern.21

• UmhüllenSiedasGerätnichtmitNy- lonsäcken,dasichFeuchtigkeitund Schimmelbildenkönnten. Gerät zusammenklappen ZurplatzsparendenAufbewahrungistdas Gri󰀨gestängezweifachklappbar.

1. NehmenSiedenGrasfangkorb

2. Ö󰀨nenSiedieSchnellspannhe-

nach unten. DerBowdenzug(5)darfdabei nichteingeklemmtwerden. Lagerung während längerer Betriebspausen EinNichtbeachtenderLagerungs- hinweisekanndurchKraftsto󰀨reste imVergaserzuStartproblemen oderpermanentenSchädenführen.

• EntleerenSiedenBenzintankanei- nem gut belüfteten Ort.

• Starten Sie den Motor und lassen Sie ihn so lange laufen, bis er aus Mangel anBenzinausgeht.

• FührenSieeinenÖlwechseldurch (siehe„Motorölwechseln“).

• KonservierenSiedenMotor: - DrehenSiedieZündkerze( 13) heraus(siehe„ReinigungundWar- tung); - füllenSieeinenEsslö󰀨elMotoröl durchdieZündkerzenö󰀨nunginden Motorraum; - ziehenSiedasStarterseil( 7)bei gezogenemSicherheitsbügel

2)mehrmalslangsamzumVer- teilendesÖlsimInnerndesMotors; - schraubenSiedieZündkerze

• EntsorgenSieAltölundBenzinreste umweltgerecht(siehe„Entsorgung/ Umweltschutz“). DerBenzintankmussnichtentleert werden,wennSiedemBenzin einenKraftsto󰀨zusatzzusetzen (siehe„Ersatzteile“undBetriebs- anleitungBriggs&Stratton). Entsorgung/Umweltschutz

• FührenSieGerät,ZubehörundVerpa- ckungeinerumweltgerechtenWiederver- wertungzu. - EntleerenSiedenBenzin-und ÖltanksorgfältigundgebenSieIhr GerätaneinerVerwertungsstelle ab.DieverwendetenKunststo󰀨- undMetallteilekönnensortenrein getrenntwerdenundsoeinerWie- derverwertungzugeführtwerden. - GebenSieAltölundBenzinreste aneinerEntsorgungsstelleabund schüttendiesenichtindieKanalisa- tionoderindenAbuss. - FragenSiehierzuunserSer- vice-Center.

• DieEntsorgungIhrerdefekteneinge- sendetenGeräteführenwirkostenlos durch.

• WerfenSiegeschnittenesGrasnicht in die Mülltonne, sondern führen Sie esderKompostierungzuoderver- teilen Sie es als Mulchschicht unter SträuchernundBäumen.22

Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu SolltenSiekeinInternethaben,sowendenSiesichbittetelefonischandas Service-Center(siehe„GrizzlyService-Center“).HaltenSiedieuntengenannten BestellnummernunddieB&SMotornummer(fürErsatzteilefürdenMotor)bereit. Position Bezeichnung Bestell-Nr. Betriebsanleitung 5 Bowdenzug(nurBRM42-125BSA) 91103895 10 OriginalLuftlter 91102800 15 Vorderrad 91103620 18 Hinterrad 91103622 20 Grasfangkorb 91103891 21/25 SchnellspannhebelmitMontagezubehör 91103890 13 Zündkerze 91103626 Messer/Messeraufnahme/Messerschraube 13700302 B&SKraftsto󰀨zusatz,125ml 30230027 B&S Motoröl, 600 ml 30230029 B&S Wartungsset (Luftlter,600mlMotoröl,Zündkerze) 91102802 ErsatzteileundZubehörfürdenMotor(z.B.LuftlterundZündkerzen)könnenSieauch direktüberBriggs&Strattonbestellen:https://www.briggsandstratton.com/eu/ SolltenweitereErsatzteileerforderlichsein,entnehmenSiedieTeilenummerbitteder Explosionszeichnung.23

Problem Mögliche Ursache Fehlerbehebung Motor startet nicht ZuwenigBenzinimBen- zintank Benzineinfüllen Falsche Startreihenfolge AnweisungenzumStartendesMotors beachten(siehe„Bedienung“) Zündkerzenstecker( 12) nichtrichtigaufgesteckt VerrußteZündkerze Zündkerzensteckeraufstecken Zündkerzereinigen,einstellenoderer- setzen(siehe„ReinigungundWartung“) Falsch eingestellter Vergaser VergaserdurcheineFachwerkstattein- stellen lassen Motor startet, Gerätläuftaber nicht mit voller Leistung VerschmutzterLuftlter

10) Luftlterersetzen(siehe„Reinigung undWartung“) Falsch eingestellter Vergaser VergaservoneinerFachwerkstattein- stellen lassen Motor stottert, stockt Falsch eingestellter Vergaser VergaservoneinerFachwerkstattein- stellen lassen VerrußteZündkerze( 13) Zündkerzenreinigen,einstellenoderer- setzen(siehe„ReinigungundWartung“) Motorwird überhitzt Lüftungsö󰀨nungen( 11) verstopft Lüftungsö󰀨nungenreinigen FalscheZündkerze( 13) Zündkerzewechseln ZuwenigMotorölimMotor Motoröleinfüllen(siehe„Inbetriebnahme“) Motorqualmt VerschmutzterLuftlter

10) Luftlterersetzen(siehe„Reinigung undWartung“) ZuwenigMotorölimMotor Motoröleinfüllen(siehe„Inbetriebnahme“) Arbeitsergebnis nichtzufrieden- stellend oder Motor arbeitet schwer Graszukurzoderzuhoch Schnitthöheändern (siehe„Schnitthöheeinstellen“) Messerstumpf MesservonFachwerkstattschärfen oder austauschen lassen MesserdurchGrasblockiert, Grasfangkorbvoll, Auswurfö󰀨nungverstopft Grasentfernen(siehe„Reinigungund Wartung“) Messer rotiert nicht MesserdurchGrasblockiert Grasentfernen Messernichtkorrektmontiert MesservonFachwerkstattmontieren lassen AbnormeGeräu- sche,Klappern oder Vibrationen Messernichtkorrektmontiert MesservonFachwerkstattmontieren lassen Messerbeschädigt Fehlersuche24

• DieGarantiezeitfürdiesesGerätbe- trägt2JahreabKaufdatumundgilt nurfürdenErstkäufer.DiesesGerät istnichtzurgewerblichenNutzung geeignet.BeigewerblichemEinsatz erlischtdieGarantie.

• Bitte beachten Sie gegebenenfalls unterschiedlicheGarantiebedingun- genfürdenMotorundlesenSiedazu sorgfältigdiebeiliegendeBedienungs- anleitungdesMotorherstellers„Briggs &Stratton“.IhregesetzlichenGewähr- leistungsansprüchewerdenvondie- serGarantienichtbeeinträchtigt.Für MotorenproblemeanIhremRasenmä- heristder„Briggs&Stratton“Service zuständig.EineHändlerlistenden Sieunter:https://www.briggsandstrat- ton.com/eu/de/support/dealerlocator. Falls ein anderes Problem vorliegt, gebenSiedasGerätunzerlegtund mitKauf-undGarantienachweisan denHändlerzurück.

• VonderGarantieausgeschlossen sind: - Schäden,dieaufnatürlicheAbnut- zung,Überlastungoderunsachge- mäßeBedienungzurückzuführen sind. - Geräte,diezurgewerblichenNut- zungeingesetztwerden. - Beschädigungen,dieinfolgeNicht- beachtung der Bedienungsanleitung entstandensindoderwenndieRei- nigungsintervalle nicht eingehalten wurden. - Geräte,beidenenbereitstechni- scheEingri󰀨evorgenommenwur- den.

• EbenfallsbleibenMotorschädenvon derGarantieausgeschlossen,dieauf- grundfalschenKraftsto󰀨esodereines falschenMischungsverhältnissesent- standensindundsämtlicheSchäden anderMaschine,dieaufunzureichen- deSchmierungzurückzuführensind.

• Folgende Teile unterliegen einem nor- malen Verschleiß und fallen deshalb nichtunterdieGarantie:Schneidein- richtung,Zündkerzen,Kraftsto󰀨lter, Luftlter,Starterseil.

• BeiVorliegeneinesberechtigtenGa- rantiefallesbittenwirumtelefonische KontaktaufnahmemitunseremSer- vice-Center.DorterhaltenSieweitere InformationenüberdieReklamations- bearbeitung. BittesendenSiekeineGeräteohne vorherige telefonische Abstimmung an unsereService-Werkstätten,daan- sonstenKosteninfolgeAnnahmever- weigerungaufSiezukommenkönnen.

• Achtung:BittesendenSiedefekte GeräteaufkeinenFallmitgefülltem Kraftsto󰀨-oderÖltankein.Entleeren SiedieTanksunbedingt.Eventuelle Sachschäden(Öl/Benzinläuftaus, wennGerätseitlichoderüberKopf gelegtwird!)bzw.Brandschäden währenddesTransportesgehenzu Lasten des Absenders.

• DieReparaturoderderAustausch desGerätesführtwederzueinerVer- längerungderGarantiezeitnochwird eineneueGarantiezeitdurchdiese LeistungfürdasGerätoderfüretwai- geeingebauteErsatzteileinGangge- setzt.DiesgiltauchbeiEinsatzeines Vor-Ort-Services.

• DieEntsorgungIhrerdefekteneinge- sendetenGeräteführenwirkostenlos durch.25
