MANUALE UTENTE BRM 42125 BS Grizzly

Traduzione delle istruzioni per l'uso in originale

J 1 2

K 17 31

ITaduzione delle istruzioni per l'uso in originale ....139

Inhalt

Einleitung ....7

Descrizione generale....140

Contenuto della confezione ..... 140

Panoramica....140

Descrizione delle funzionalità ..... 141

Dispositivi di protezione ..... 141

Dati tecnici 141

Simboli e pittogrammi ....142

Simboli grafici sull'apparecchio.....142

Simboli riportati nelle istruzioni ..... 143

Istruzioni di sicurezza 143

Messa in funzione....147

Montaggio sbarre impugnatura ..... 147

Montaggio/svuotamento

del cestello raccoglierba 147

Rabbocco dell'olio motore

e controllo del livello dell'olio......148

Rabboccare la benzina 148

Uso....149

Avviamento/arresto del motore ..... 149

Falciatura 150

Avvertenze per l'utilizzo....150

Avvertenze generali per l'utilizzo ... 150

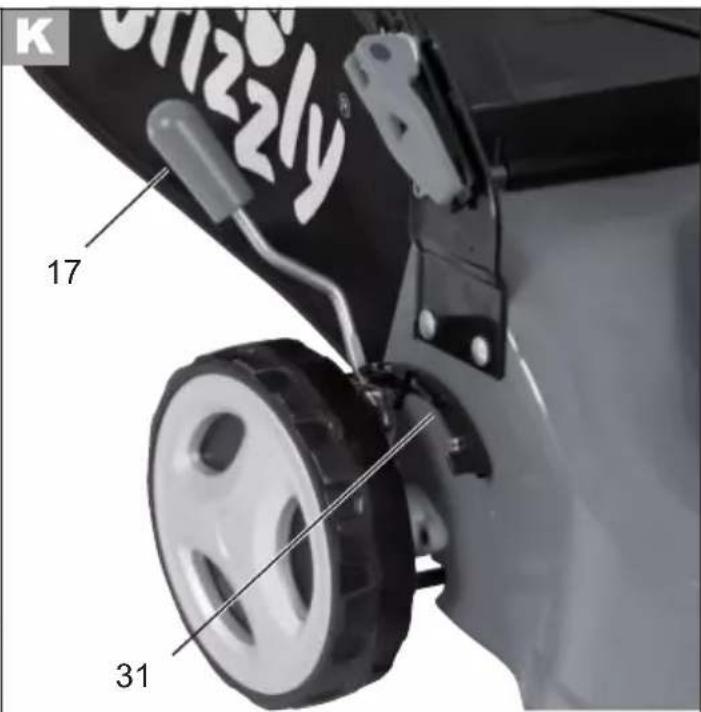

Regolazione dell'altezza di taglio...150

Pulizia e manutenzione .... 151

Pulizia e lavori di manutenzione generali .... 151

Sostituzione del filtro aria ...... 152

Manutenzione della candela di accensione....152

Cambio dell'olio motore 152

Molatura/sostituzione della lama....152

Regolazione del carburatore......153

Intervalli di manutenzione ..... 153

Stoccaggio 154

Istruzioni generali per lo stoccaggio154

Chiusura dell'apparecchio....154

Conservazione nei lunghi periodi di inutilizzo....154

Smaltimento/Rispetto

dell'ambiente.... 155

Pezzi di ricambio/accessori......156

Ricerca dei guasti......157

Garanzia 158

Traduzione della dichiarazione

di conformità CE originale....166

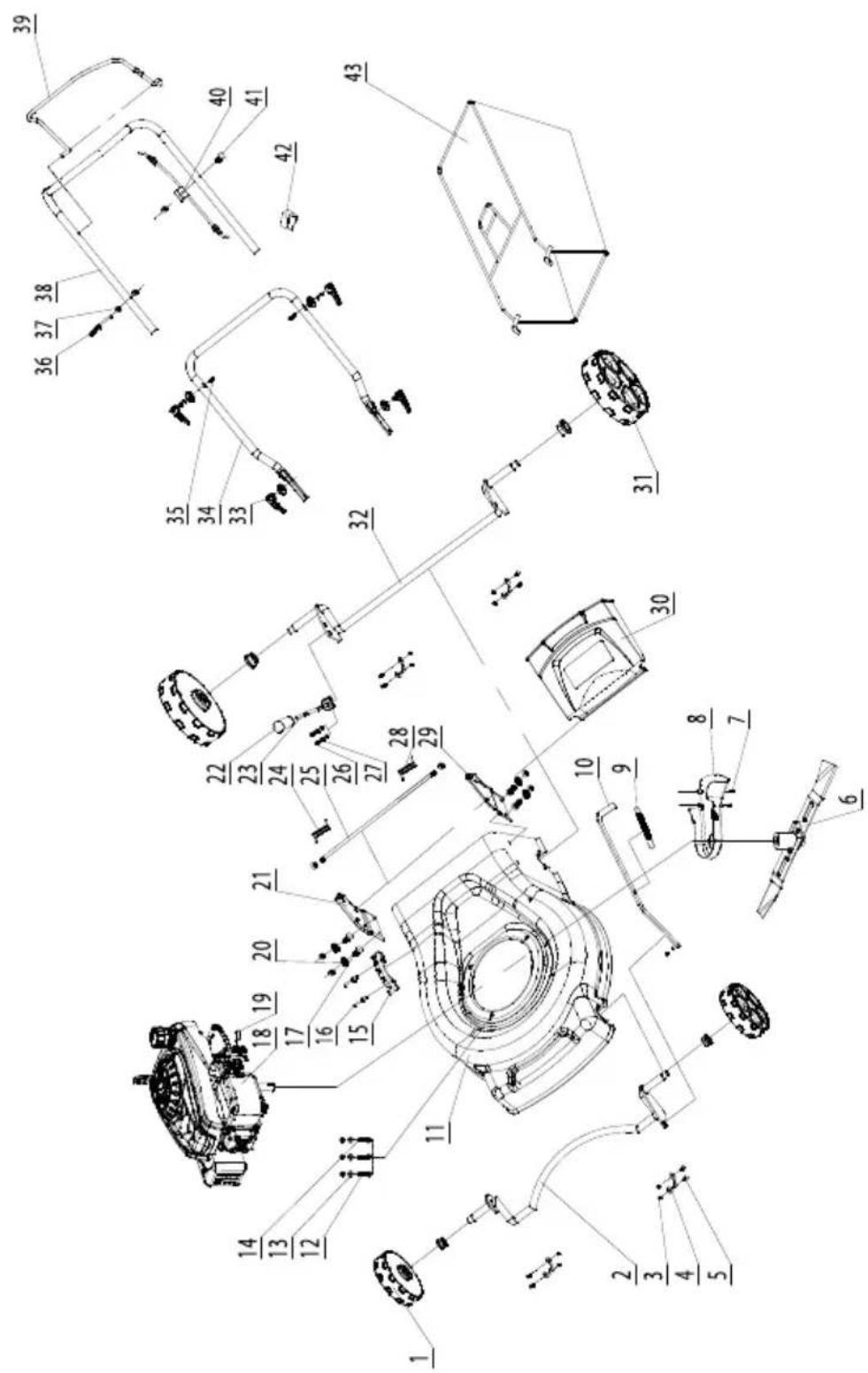

Vista esplosa....168/169

GrizzlyService-Center 171

IT

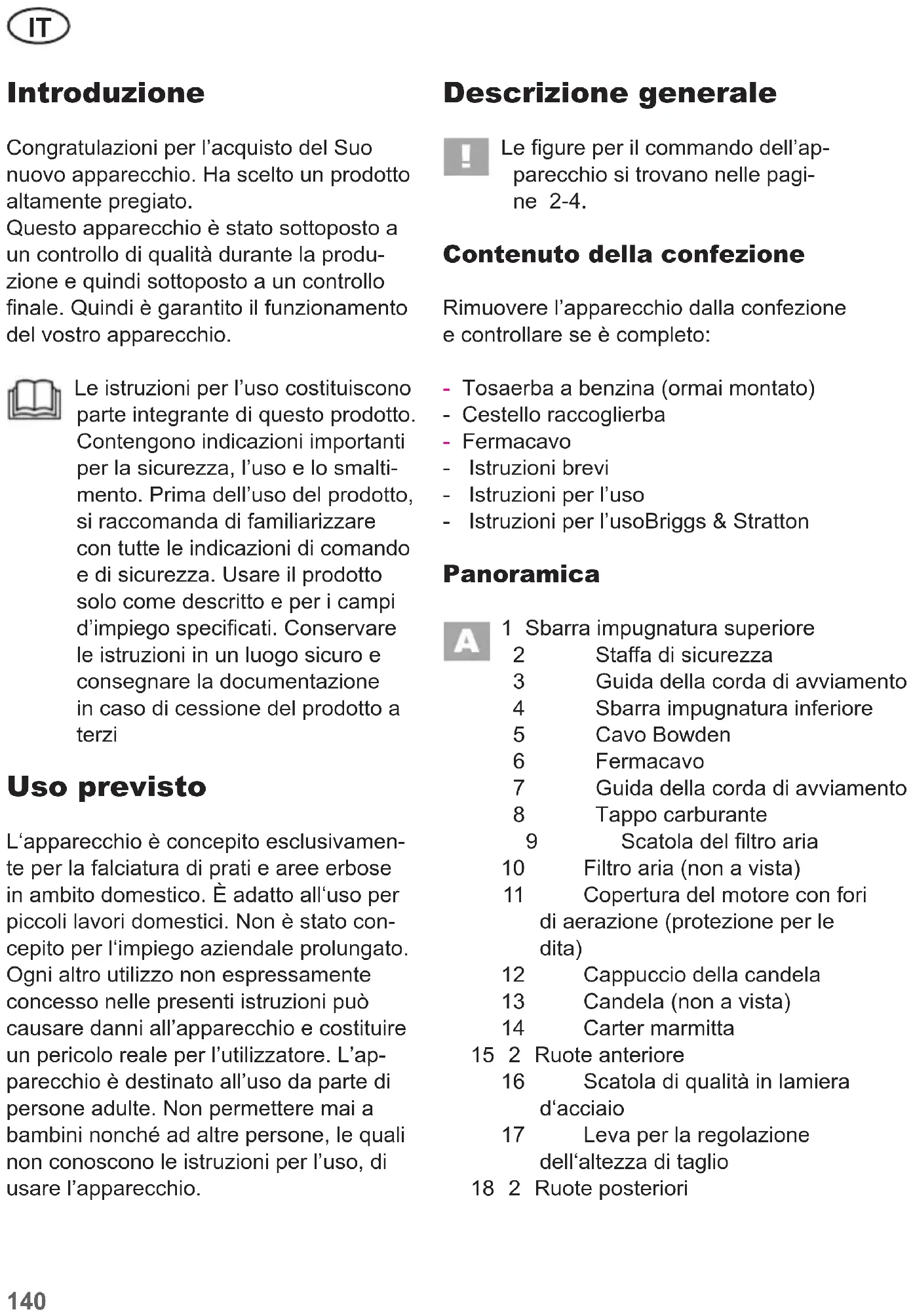

Introduzione

Congratulazioni per l'acquisto del Suo nuovo apparecchio. Ha scelto un prodotto altamente pregiato.

Questo apparecchio è stato sottoposto a un controllo di qualità durante la produzione e quindi sottoposto a un controllo finale. Quindi è garantito il funzionamento del vostro apparecchio.

Le istruzioni per l'uso costituiscono parte integrante di questo prodotto. Contengono indicazioni importanti per la sicurezza, l'uso e lo smaltimento. Prima dell'uso del prodotto, si raccomanda di familiarizzare con tutte le indicazioni di comando e di sicurezza. Usare il prodotto solo come descritto e per i campi d'impiego specificati. Conservare le istruzioni in un luogo sicuro e consegnare la documentazione in caso di cessione del prodotto a terzi

Uso previsto

L'apparecchio è concepito esclusivamente per la falciatura di prati e aree erbose in ambito domestico. È adatto all'uso per piccoli lavori domestici. Non è stato concepito per l'impiego aziendale prolungato. Ogni altro utilizzo non espressamente concesso nelle presenti istruzioni può causare danni all'apparecchio e costituire un pericolo reale per l'utilizzatore. L'apparecchio è destinato all'uso da parte di persone adulte. Non permettere mai a bambini nonché ad altre persone, le quali non conoscono le istruzioni per l'uso, di usare l'apparecchio.

Descrizione generale

Le figure per il commando dell'apparecchio si trovano nelle pagine 2-4.

Contenuto della confezione

Rimuovere l'apparecchio dalla confezione e controllare se è completo:

• Tosaerba a benzina (ormai montato)
• Cestello raccoglierba
• Fermacavo
• Istruzioni brevi
• Istruzioni per l'uso
• Istruzioni per l'usoBriggs & Stratton

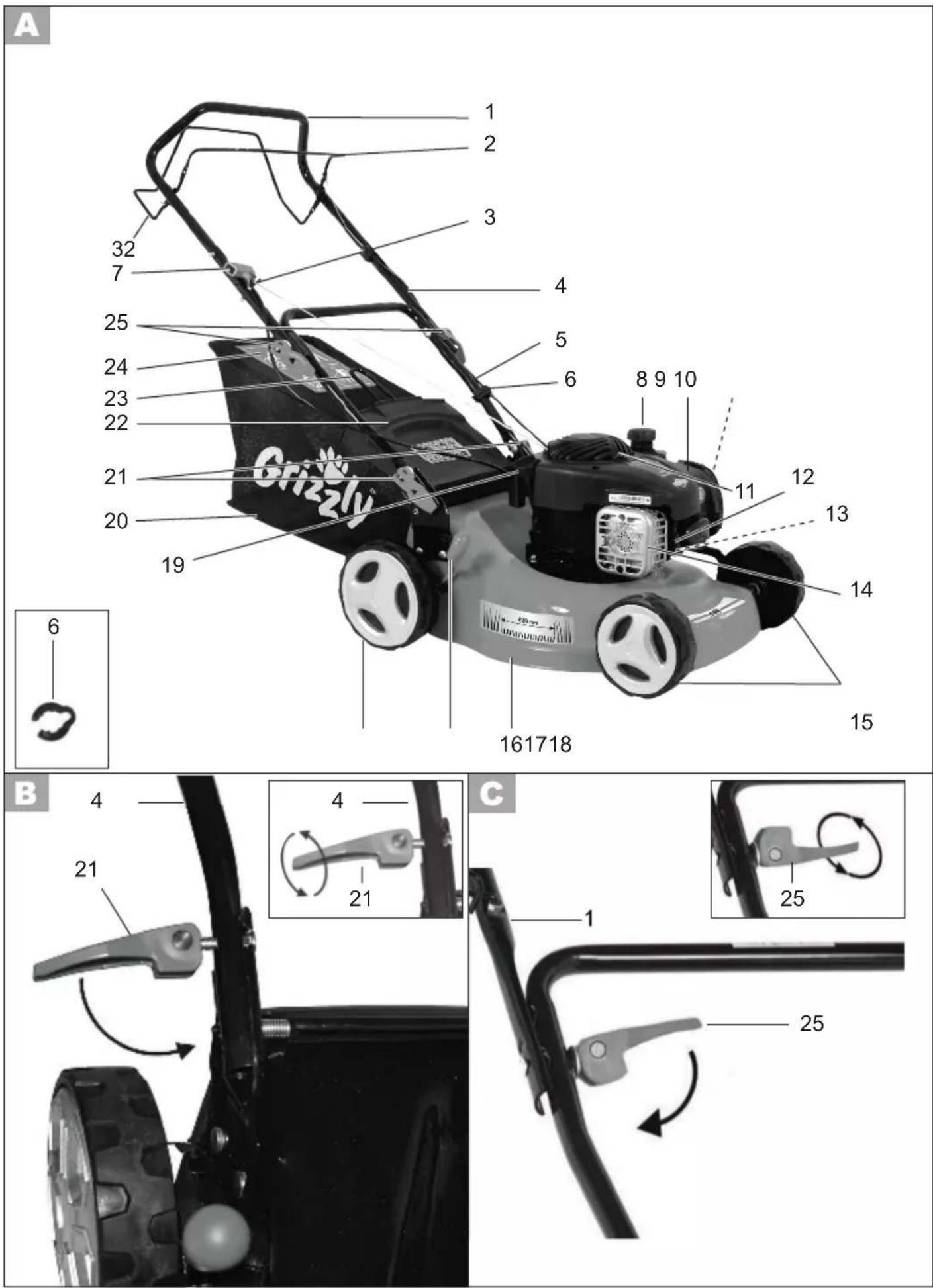

Panoramica

A	1 Sbarra impugnatura superiore
	2	Staffa di sicurezza
	3	Guida della corda di avviamento
	4	Sbarra impugnatura inferiore
	5	Cavo Bowden
	6	Fermacavo
	7	Guida della corda di avviamento
	8	Tappo carburante
	9	Scatola del filtro aria
	10	Filtro aria (non a vista)
	11	Copertura del motore con fori di aerazione (protezione per le dita)
	12	Cappuccio della candela
	13	Candela (non a vista)
	14	Carter marmitta
15	2 Ruote anteriore
	16	Scatola di qualità in lamiera d'acciaio
	17	Leva per la regolazione dell'altezza di taglio
18	2 Ruote posteriori

19 Tappo del serbatoio dell'olio con astina di controllo del livello dell'olio

20 Cestello raccoglierba

21 2 leve di sgancio rapido sulla sbarra inferiore

22 Protezione antiurto posteriore

23 Manico del cestello raccoglierba

24 Indicatore di livello

25 2 leve di sgancio rapido sulla sbarra impugnatura superiore

32 Trazione posteriore (solo BRM 42-125 BSA)

26 Linguette in plastica

27 Tiranteria sacco di raccolta

28 Supporto del cestello raccoglierba

29 Bocchettone di rifornimento

30 Pompa della benzina (primer)

31 Posizione altezza di taglio

Descrizione delle funzionalità

L'apparecchio dispone di un potente motore a 4 tempi (Briggs & Stratton 300 E Series).

L'apparecchio è dotato di una scatola di qualità in lamiera d'acciaio, di una sbarra impugnatura pieghevole e un cestello raccoglierba.

La funzione delle parti è descritta nelle seguenti descrizioni.

Dispositivi di protezione

2 Staffa di sicurezza

Al rilascio della staffa di sicurezza l'apparecchio si ferma

14 Carter della marmitta Impedisce che le mani o materiali infiammabili entrino in contatto con la marmitta bollente.

22 Protezione antiurto posteriore Protegge l'utente dal materiale proiettato e dal contatto involontario con la lama in caso di falciatura senza cestello raccoglierba.

Dati tecnici

Tosaerba a benzina senza trazione .... BRM 42-125 BS con trazione.... BRM 42-125 BSA

Coppia di serraggio della lama...max. 45 Nm

Capacità serbatoio del carburante.....0,8 l

Numero di ottano....95-98

Capacità serbatoio dell'olio....0,5 l

Candela ....Champion QC12YC

Ampiezza di taglio ....∅ 420 mm

Altezza di taglio ......a 5 livelli, 25-75 mm Capacità cestello raccoglierba......50 l

Peso (BRM 42-125 BS)....24 kg

Peso (BRM 42-125 BSA)....26 kg

Livello di pressione acustica (L_pA) ....82 dB(A); K_PA=3,0 dB

Livello di potenza sonora ( L_WA ) misurata ..... 94,36 dB(A); K_WA=0,97 dB garantito ..... 96 dB(A)

Vibrazione dell'impugnatura (a_h) ....8,0 m/s ^2 ; K=1,5 m/s ^2

I valori relativi alla rumorosità e alle vibrazioni sono stati determinati in base alle norme e alle disposizioni indicate nella dichiarazione di conformità.

IT

L'apparecchio può essere sottoposto a modifi che tecniche ed estetiche nell'ambito del perfezionamento senza alcun preavviso. Tutte le misure, le avvertenze e i dati riportati nelle presenti istruzioni d'uso rappresentano pertanto valori indicativi.

Di conseguenza non si accettano eventuali rivendicazioni in merito alle istruzioni d'uso.

Il valore sulle vibrazioni emesse indicato è stato calcolato conformemente ad una procedura di test ai sensi di legge e può essere sfruttato per confrontare due apparecchi. Il valore sulle vibrazioni emesse indicato può anche essere impiegato per un calcolo approssimativo della sospensione.

Avvertenza:

Durante l'impiego dell'apparecchio, il valore sulle vibrazioni può sco-starsi dal valore indicato, in base al modo in cui esso viene utilizzato. Cercare di limitare il più possibile l'esposizione alle vibrazioni. Per attenuare l'esposizione alle vibrazioni si possono ad esempio indos-sare guanti durante l'utilizzo dell'u-tensile e limitare l'orario di lavoro. In tal senso occorre tenere conto di tutte le componenti del ciclo operativo (ad esempio i momenti in cui l'apparecchio elettrico è spento e quelli in cui è accesso, ma opera senza carico).

Simboli e pittogrammi

Simboli grafi ci sull'apparecchio

Attenzione!

Leggere le istruzioni per l'uso.

Pericolo di lesioni da corpi estranei proiettati.

ere lontane dall'apparecchio le persone non addette ai lavori.

Attenzione: vapori tossici! utilizzare l'apparecchio in luoghi chiusi.

Attenzione: la benzina è infi ammabile! Non fumare e tenere lontane le fonti di calore.

Pericolo di lesioni dovuto alle lame affi late! Tenere lontano piedi e mani.

Prima di ogni lavoro di manuten- zione, spegnere il motore e tirare il cappuccio della candela.

Non esporre l'apparecchio all'umidità.

Scia della lama del tagliaerba. Pericolo di lesioni!

Attenzione: superfi ci surriscaldate! Pericolo di ustione.

Attenzione: pericolo di lesioni! Indossare occhiali di protezione e cuffi e di protezione.

Indicazione del livello di potenza acustica L_WA in dB.

Ampiezza di taglio

Simboli sul tappo carburante:

Avvertenza sul bocchettone di riempimento benzina Non eff ettuare il rifornimento con miscela E85

Attenzione! Prima dell'avviamento verificare il livello dell'olio.

Simbolo sul tappo del serbatoio dell'olio:

Avvertenza sul bocchettone di riempimento olio

Simboli sul serbatoio della benzina:

Attenzione!

Leggere le istruzioni per l'uso.

Attenzione: la benzina è infiammabile! Far raffreddare il motore per almeno 2 min. prima di effettuare il rifornimento

Attenzione: vapori tossici! utilizzare l'apparecchio in luoghi chiusi.

Attenzione:

superfici surriscaldate! Pericolo di ustione

Simbolo sulla pompa della benzina:

Prima dell'accensione, premere la pompa della benzina (primer) 3 volte

Simboli sulla sbarra impugnatura:

Indicazioni sull'accensione e lo spe- gnimento del motore

Accensione dell'apparecchio (ON): Tirare verso di sé la staffa di sicurezza

Arresto dell'apparecchio (OFF): Rilasciare la staffa di sicurezza.

Attivazione della trasmissione a ruote (solo BRM 42-125 BSA)

Simboli riportati nelle istruzioni

Simboli di pericolo (al posto del punto esclamativo è possibile spiegare dettagliatamente il pericolo) con indicazioni relative alla prevenzione di danni a cose e persone.

Simboli di divieto (al posto del punto esclamativo il divieto viene delucidato) con indicazioni relative alla prevenzione di danni.

Simboli di avvertenza con informazioni relative ad un uso corretto dell'apparecchio.

Istruzioni di sicurezza

Questo paragrafo illustra le norme di sicurezza fondamentali da seguire per l'utilizzo del tosaerba a benzina.

Avvertenza! Leggere tutte le avvertenze di sicurezza e le istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

IT

Avvertenze:

• Leggere attentamente le istruzioni d'uso. Prendere familiarità con gli elementi di regolazione e con l'uso proprio dell'apparecchio.
• In caso di insicurezza farsi istruire sull'uso dell'apparecchio.
• Prestare attenzione, usare prudenza in quello che si fa e apprestarsi al lavoro con raziocinio. Non utilizzare l'apparecchio quando si è stanchi o in condizioni di salute non perfette, oppure quando si è sotto l'effetto di droghe, alcol o farmaci. Un attimo di disattenzione durante l'uso dell'apparecchio può causare gravi lesioni.
• Il presente apparecchio non è destinato all'utilizzo da parte di persone (bambini inclusi) con capacità fisiche, sensoriali o intellettive limitate oppure con carente esperienza e/o conoscenza, eccetto i casi in cui queste vengano sorvegliate da una persona responsabile della loro sicurezza o che impartisca loro indicazioni sull'uso dell'apparecchio.
• È necessario sorvegliare i bambini per accertarsi che non giochino con l'apparecchio.
• Non permettere mai che i bambini o altre persone che non abbiano letto le istruzioni d'uso utilizzino l'apparecchio. Possono essere in vigore delle disposizioni di legge locali che stabiliscono l'età minima dell'utilizzatore.
• Non falciare mai in presenza di persone, in particolare bambini, o animali nelle vicinanze. In caso di distrazione sussiste il rischio di perdere il controllo dell'apparecchio.
• Tenere in considerazione che l'utilizzatore è responsabile di eventuali incidenti con altre persone o con i rispettivi beni.

- Rispettare le normative inerenti alla protezione antirumore e le disposizioni locali.

Misure preliminari:

- Per la falciatura indossare sempre calzature antiscivolo e pantaloni lunghi. Non falciare a piedi nudi o con sandali leggeri. L'abbigliamento lento, i gioielli e i capelli lunghi possono incastrarsi nei componenti mobili dell'apparecchio. Indossare un abbigliamento consono riduce il rischio di lesioni.

- Controllare il terreno sul quale deve essere impiegato l'apparecchio e rimuovere tutti gli eventuali oggetti (ad es. pietre, bastoni, cavi, giocattoli) con i quali si potrebbe entrare in contatto e che potrebbero essere proiettati.

- Avvertenza: La benzina è altamente infiammabile. Fuochi o esplosioni possono cagionare gravi ustioni:

• conservare la benzina solamente nei recipienti previsti;
• il rifornimento deve essere effettua-to esclusivamente all'aperto, non fumare durante il riempimento;
• aggiungere la benzina prima di avviare il motore. Quando il motore è in funzione o l'apparecchio ha raggiunto temperature elevate, non aprire il tappo del serbatoio e non rabboccare.

- in caso di fuoriuscita di benzina non tentare in alcun modo di avviare il motore. Allontanare l'apparecchio dalle superfici imbrattate di carburante. Evitare qualsiasi tentativo di accensione finché i vapori di benzi-na non si sono volatilizzati;

- per motivi di sicurezza, sostituire il tappo del serbatoio carburante e altri tappi serbatoio in caso di danneggiamento.

• Sostituire i silenziatori difettosi.
• Prima dell'utilizzo va sempre verificato mediante controllo visivo se gli utensili di taglio, i bulloni di fissaggio e l'intera unità di taglio sono usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e i bulloni usurati o danneggiati vanno sostituiti per set.
• Maneggiare con particolare cautela gli apparecchi con più utensili di taglio, poiché il movimento di una lama può portare alla rotazione dell'altra lama.
• Utilizzare solo pezzi di ricambio e accessori che sono forniti e consigliati dal produttore. L'uso di componenti non originali può causare lesioni e comporta l'immediata decadenza dei diritti di garanzia

Utilizzo:

• Lasciare spento il motore a scoppio negli ambienti chiusi, in cui può accumularsi del pericoloso monossido di carbonio.
• Falciare solo in presenza di luce naturale o di una buona illuminazione artificiale. Un'area di lavoro non illuminata può essere causa di incidenti.
• Ove possibile, evitare l'impiego dell'apparecchio in presenza di erba bagnata.
• Assicurarsi sempre del posizionamento sicuro dell'apparecchio, in particolare in corrispondenza di pendenze, discariche di rifiuti, fossati e argini. In questo modo è possibile controllare meglio l'apparecchio in situazioni inaspettate.
• Lavorare sempre in posizione obliqua rispetto alle pendenze, mai muovendosi verso l'alto o verso il basso.

• Usare particolare cautela durante il cambio della direzione di marcia in corrispondenza di pendenze.

• Non falciare su pendenze eccessivamente ripide (max. 10°).

• Far procedere l'apparecchio a passo d'uomo.
• Usare particolare cautela durante le manovre dell'apparecchio e nel tirarlo verso di sé.
• Arrestare l'utensile di taglio qualora l'apparecchio debba essere ribaltato, per trasportarlo su superfici non erbose e durante il suo spostamento da e verso la superficie da falciare.
• Non utilizzare mai l'apparecchio con dispositivi di protezione o griglia di protezione danneggiati o in assenza di dispositivi di protezione, ad es. protezione antiurto e/o dispositivi raccoglierba. In tal modo si garantisce il mantenimento della sicurezza dell'apparecchio.
• Non modificare le impostazioni dell'elemento di regolazione del motore e non mandarlo fuorigiri. In caso contrario si rischierebbe di danneggiare l'apparecchio.
• Prima di avviare il motore disinnestare tutti gli utensili di taglio e i componenti della trazione.
• Effettuare l'accensione e l'aziona- mento dell'interruttore di avviamento con cautela, in base alle indicazioni del produttore. Assicurarsi che sia presente una distanza sufficiente fra il piede e l'utensile di taglio. Pericolo di lesioni!
• All'accensione o all'avviamento del motore non inclinare l'apparecchio, ad eccezione del caso in cui esso debba essere sollevato. In questa occasione inclinare l'apparecchio solo quanto strettamente necessario e sollevare esclusivamente il lato opposto all'utilizzatore.

IT

• Non avviare il motore se ci si trova davanti al canale di scarico.
- Azionare il motore seguendo le istruzioni e solo nel caso in cui i piedi si trovino ad una distanza di sicurezza dagli utensili di taglio.
- Non portare mai le mani o i piedi vici-no o sotto componenti rotanti. Tenersi sempre lontano dal foro di scarico. Un attimo di disattenzione durante l'uso dell'apparecchio può causare gravi lesioni.
- Non sollevare o trasportare mai l'apparecchio a motore acceso.
- Fermare il motore, estrarre il cappuccio della candela e assicurarsi che tutti i componenti mobili si siano arrestati:
- prima di eliminare le cause di blocco o intasamento del canale di scarico;
- prima di ispezionare l'apparecchio, pulirlo o effettuarvi degli interventi;
- se è stato individuato un corpo estraneo. Verificare la presenza di danni all'apparecchio ed eventualmente eseguire le riparazioni necessarie prima di riavviarlo e di impiegarlo nuovamente;
- se inizia a emettere forti vibrazioni in modo anomalo, sottoporlo a un'immediata verifica.
- Spegnere il motore
- prima di allontanarsi dall'apparecchio;
- prima di aggiungere altro carburante;
- Non lasciare mai l'apparecchio incustodito nella postazione di lavoro.
- Non lavorare se l'apparecchio è danneggiato, non integro o modificato senza l'approvazione del produttore.
L'utilizzo delle macchine per altre applicazioni rispetto a quelle previste può causare situazioni pericolose.
- Non lavorare con l'apparecchio in presenza di pericolo di fulmini. Pericolo di scossa elettrica.

Manutenzione e conservazione:

• Assicurarsi che tutti i dadi, i bulloni e le viti siano ben serrati e che l'apparecchio presenti uno stato di funzionamento sicuro. Molti incidenti sono il frutto di una cattiva manutenzione.
• Non conservare mai l'apparecchio all'interno di un edificio senza prima aver svuotato la benzina dal serbatoio, se esiste la possibilità che vapori di benzina entrino a contatto con fuochi liberi o scintille.
• Lasciare raffreddare il motore prima di riporre l'apparecchio in un ambiente chiuso. Pericolo di incendio.
• Per evitare di provocare un incendio, mantenere il motore, la marmitta e l'area attorno al serbatoio del carburante puliti da erba, foglie o fuoriuscite di grasso (olio).
• Controllare regolarmente il dispositivo raccoglierba per verificarne l'eventuale presenza di usura o la perdita di efficienza.
• er ragioni di sicurezza sostituire gli elementi usurati o danneggiati. Sostituire i silenziatori difettosi.
• Svuotare il serbatoio del carburante all'aperto.
• Maneggiare l'apparecchio con cura. Mantenere gli utensili puliti e affilati, in modo da ottenere prestazioni migliori e una maggiore sicurezza. Attenersi alle istruzioni di manutenzione.
• Non tentare di riparare autonomamente l'apparecchio, salvo nei casi in cui si possieda una debita formazione. Tutti gli interventi non indicati nelle presenti istruzioni devono essere eseguiti esclusivamente dai centri di assistenza da noi autorizzati.
• Conservare l'apparecchio in un luogo asciutto e fuori dalla portata dei bambini. Le macchine sono pericolose se utilizzate da persone inesperte.

Messa in funzione

Attenzione! Lama rotante. Effettuare lavori sull'apparecchio solo a motore spento e con la lama ferma.

Attenersi anche alle istruzioni per l'uso Briggs & Stratton in dotazione

Prima di poter avviare l'apparecchio, è necessario

• sollevare le sbarre impugnatura e bloccare le leve di sgancio rapido,
• rabboccare l'olio motore,
• rabboccare la benzina,
• eventualmente montare il cestello raccoglierba,
• eventualmente regolare l'altezza di taglio

Montaggio sbarre impugnatura

Attenzione! Assicurarsi di non provocare lo schiacciamento dei cavi di comando con guaina durante il montaggio della sbarra impugnatura..

La sbarra impugnatura superiore (1) può essere montata in due posizioni.

1. Sollevare la sbarra inferiore (4) e la sbarra impugnatura superiore (1).

2. Portare la sbarra inferiore (4) nella posizione desiderata e bloccare le leve di sgancio rapido (21) premendole in direzione della sbarra stessa (4). Le leve devono aderire alla sbarra in modo da ottenere un tensionamento di entità media.

Altrimenti, la leva di sgancio rapido va ruotata in senso orario per il tensionamento e in senso antiorario per il rilascio.

1. Bloccare le leve di sgancio rapido (25) della sbarra impugnatura superiore (1) come descritto al punto 2.

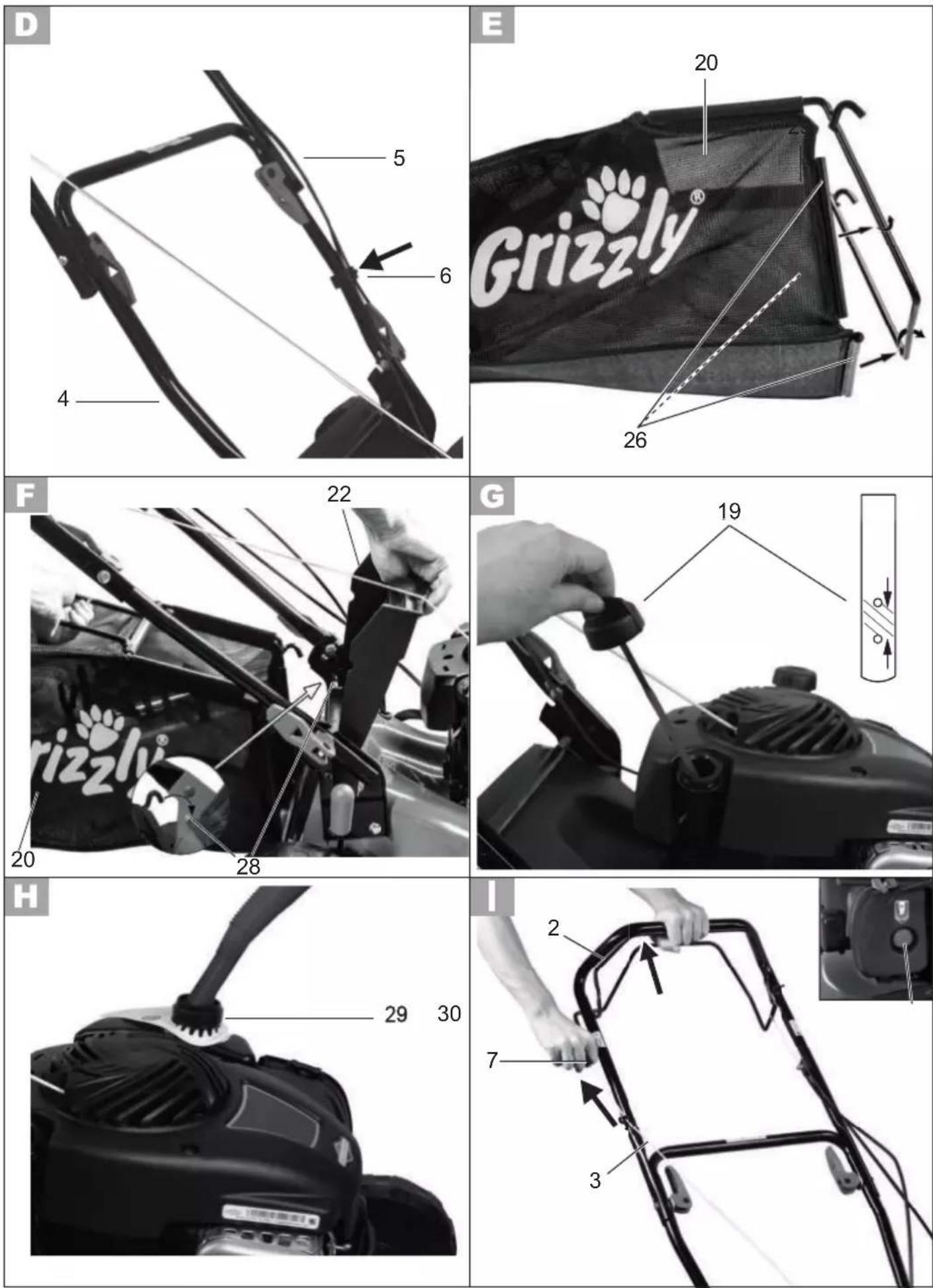

1. Fissare il cavo di comando con guaina (5) con l'ausilio dell'apposito fermaglio (6) sulla sbarra inferiore (4)

Montaggio/svuotamento del cestello raccoglierba

Attenzione: utilizzare l'apparec- chio solo con il raccoglierba completamente montato e con la protezione antiurto. Pericolo di lesioni!

Assemblaggio del raccoglierba

1. Inserire le sbarre del raccoglierba (27) nella rete raccoglierba (20).
2. Piegare le linguette in plastica (26) lungo le sbarre del racco-glierba.

Applicazione del raccoglierb nell'apparecchio:

1. Sollevare la protezione antiurto (22).
2. Inserire il raccoglierba (20) nell'apposito gancio (28) sul retro dell'apparecchio.
3. Rilasciare la protezione antiurto (22), che mantiene il raccoglierba in posizione.

Indicatore di riempimento del sacco raccoglierba:

Sul lato superiore del sacco raccoglierba (20) è applicato un indicatore in tessuto.

Quando il sacco raccoglierba è vuoto, l'indicatore di riempimento si gonfi a durante l'esercizio.

Quando il sacco raccoglierba è pieno, l'indicatore di riempimento si sgonfi a. In questo caso svuotare immediatamente il sacco raccoglierba.

In caso di forte imbrattamento del tessuto del sacco raccoglitore, l'indicatore di riempimento non può gonfi arsi. Il funzionamento dell'indicatore di riempimento non è garantito. Pulire immediatamente il tessuto del sacco raccoglitore.

Rimozione/svuotamento del raccoglierba:

1. Sollevare la protezione antiurto (22) ed estrarre il raccoglierba (20).

2. Svuotare il raccoglierba (vedere il capitolo „Smaltimento/Rispetto dell'ambiente") e rimontarlo

Rabbocco dell'olio motore e controllo del livello dell'olio

Posizionare l'apparecchio in piano.

1. Svitare il tappo del serbatoio dell'olio con astina di controllo del livello e rabboccare l'olio nel serbatoio. La capacità del serbatoio dell'olio è pari a 500 ml. Utilizzare olio di marca (ad es. SAE 30).

2. Per controllare il livello dell'olio, passare un panno pulito sull'a-stina di controllo e reinserire quest'ultima nel serbatoio fi no alla battuta.

3. Dopo il prelievo leggere il livellodell'olio dall'apposita astina di controllo. Il livello dell'olio deve trovarsi nel campo contrassegnato tra la tacca minimo e la tacca massimo.

1. Rimuovere l'eventuale olio in eccesso con un panno e richiudere il tappo del serbatoio dell'olio (19).

Prima di ogni falciatura controllare il livello dell'olio ed eff ettuare il rabbocco al raggiungimento del punto di contrassegno inferiore.

Rabboccare la benzina

Avvertenza La benzina è infi ammabile e dannosa per la salute:

• conservare la benzina in appositi contenitori;
• eff ettuare il rabbocco solo all'aperto e mai con il motore acceso o con la macchina calda;

• aprire il tappo del carburante con cautela, in modo da poter scaricare la sovrappressione;

• non fumare durante il rabbocco della benzina;

• evitare il contatto con la pelle e l'inalazione dei vapori;
• rimuovere la benzina fuoriuscita;

- tenere la benzina lontano da scintille, fiamme libere e altre fonti di accensione.

- Smaltire la benzina residua secondo le norme per la tutela ambientale (vedere "Smaltimento/rispetto dell'ambiente")

- Non utilizzare miscela benzina/olio.

- Utilizzare benzina normale o super senza piombo; In caso di utilizzo di carburante bio, non aggiungere più del 10% di etanolo.

- Utilizzare solo benzina pulita e nuova.

- Non conservare la benzina per oltre un mese, poiché la sua qualità peggiora..

1. Svitare il tappo del carburante (A 8) e rabboccare la benzina fino al bordo inferiore del bocchettone di riempimento.

Non riempire completamente il serbatoio, in modo che la benzi-na abbia spazio sufficiente per dilatarsi.

1. Rimuovere con un panno eventuali residui di benzina intorno al coperchio del serbatoio e richiudere il coperchio.

Uso

Non è possibile evitare un certo grado di disturbo acustico del presente apparecchio. Programmare

i lavori ad intenso inquinamento acustico in momenti della giornata ammessi e adeguati. Rispettare gli eventuali periodi di riposo e limitare la durata del lavoro al necessario. Per la sicurezza propria e delle persone che si trovano nelle vicinanze dell'apparecchio, indossare le apposite protezioni acustiche.

Avviamento/arresto del motore

Avvertenza La benzina è un materiale infiammabile.

Avviare il motore mantenendo una distanza di almeno 3 m dal punto di rifornimento

Avviare l'apparecchio su un terre- no stabile e in piano, possibilmente non sull'erba alta. Sincerarsi che l'utensile di taglio non tocchi oggett- ti né il terreno.

Per ragioni di sicurezza: Prima dell'avviamento, posizionarsi dietro l'apparecchio

Controllare regolarmente il livello della benzina e dell'olio (vedere il capitolo „Messa in funzione“) ed effettuarne il rabbocco in tempo.

1. Premere 3 volte la pompa della benzina (30) (primer).

2. Tirare la staffa di sicurezza (2) in direzione della sbarra impugnatura (1) e trattenerla in posizione.

IT

1. Tirare l'impugnatura di avvia- mento (7).

2. Quando il motore si avvia, lasciar tornare lentamente indietro l'impugnatura di avviamento nella guida della corsa di avviamento (3).

In caso di avviamento a caldo non è necessario premere il primer (30).

Se il primer viene premuto troppo spesso, al carburatore arriva troppa benzina e il motore risulta difficile da avviare.

Arrestare il motore:

- Rilasciare la staffa di sicurezza (2). Il motore si spegne e la lama viene frenata

Dispositivo di arresto della lama:

Controllare regolarmente il dispositivo di arresto della lama. Rilasciare la staffa di sicurezza (2). Il motore si spegne e la lama viene frenata. La lama deve arrestarsi entro 7 secondi.

Falciatura

1. Avviare il motore (vedere ).

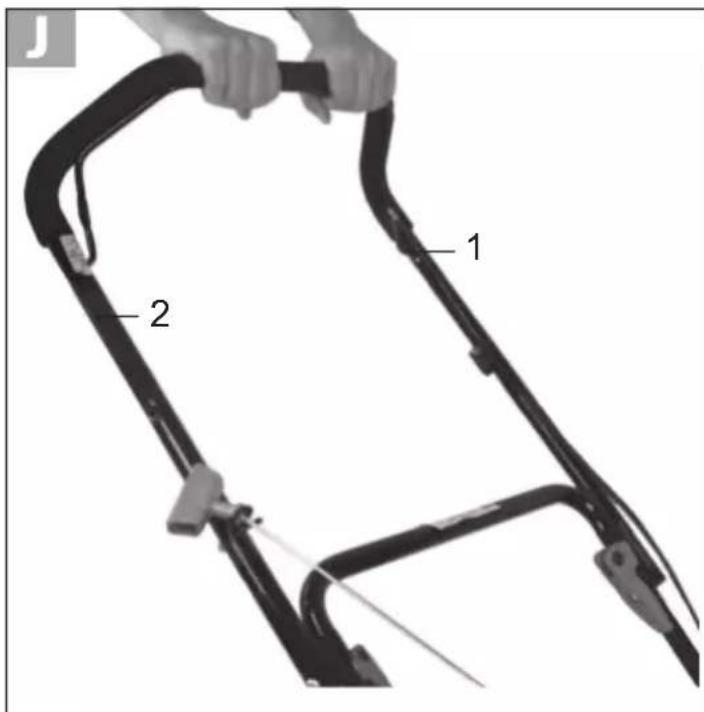

2. Durante la falciatura tenere sal- damente la sbarra impugnatura (1) e la staffa di sicurezza (2) con entrambe le mani.

3. Trasmissione a ruote (BRM 42-125 BSA):

On: tirare l'archetto di regolazione della trazione (32) in direzione della sbarra impugnatura. L'apparecchio si muove in avanti.

Off: Rilasciare l'archetto di regolazione della trazione (32). L'apparecchio rimane fermo.

Avvertenze per l'utilizzo

Avvertenze generali per l'utilizzo

• Falciare preferibilmente erba asciutta, al fine di preservare la cotica erbosa.
• Regolare la profondità di taglio in modo che l'apparecchio non venga sovraccaricato.
• Condurre l'apparecchio a passo d'uomo possibilmente percorrendo delle linee rette. Per una falciatura completa, le strisce realizzate devono sempre sovrapporsi di pochi centimetri.
  • Non muoversi a ritroso.
• In corrispondenza di pendenze, lavorare sempre obliquamente ad esse.
• Qualora le lame vengano a contatto con un corpo estraneo, spegnere tempestivamente il motore. Attendere che la lama si fermi e verificare l'eventuale presenza di danni nell'apparecchio. Proseguire con il lavoro solo se l'apparecchio non risulta danneggiato.
• Durante le pause e per il trasporto, disattivare l'apparecchio e attendere che la lama si fermi.
• Pulire l'apparecchio dopo ogni utilizzo come indicato al capitolo „Pulizia e manutenzione“.

Regolazione dell'altezza di taglio

L'apparecchio dispone di 5 posizioni per la regolazione dell'altezza di taglio (25-37-50-62-75 mm):

1. Spingere la leva (17) verso l'esterno e spostarla nella posizione desiderata.

2. Spingere nuovamente la leva verso l'interno.

L'altezza di taglio corretta per un prato ornamentale corrisponde a circa 30 - 45 mm, per un prato calpestabile invece circa 40 - 65 mm.

Per il primo taglio della stagione va scelta un'altezza di taglio elevata.

Pulizia e manutenzione

Per i lavori di riparazione e manutenzione non descritti nelle presenti istruzioni rivolgersi ad un'officina specializzata. Utilizzare esclusivamente pezzi di ricambio Grizzly originali. Pericolo di incidente!

Di norma eseguire i lavori di manutenzione e pulizia a motore spento e cappuccio della candela estratto. Pericolo di lesioni!

Fare raffreddare l'apparecchio prima di ogni lavoro di manutenzione e pulizia. I componenti del motore sono molto caldi. Pericolo di ustione!

Indossare i guanti per maneggiare la lama.

Per effettuare interventi di pulizia e manutenzione, attenersi anche alle istruzioni per l'uso Briggs & Stratton in dotazione.

Per gli interventi di manutenzione sul motore raccomandiamo di rivolgersi ad un rivenditore Briggs & Stratton. Per trovare un fornitore in zona consultare il link: https://www.briggsandstratton.com/na/en_us/support/dealer-locator.html.

Pulizia e lavori di manutenzione generali

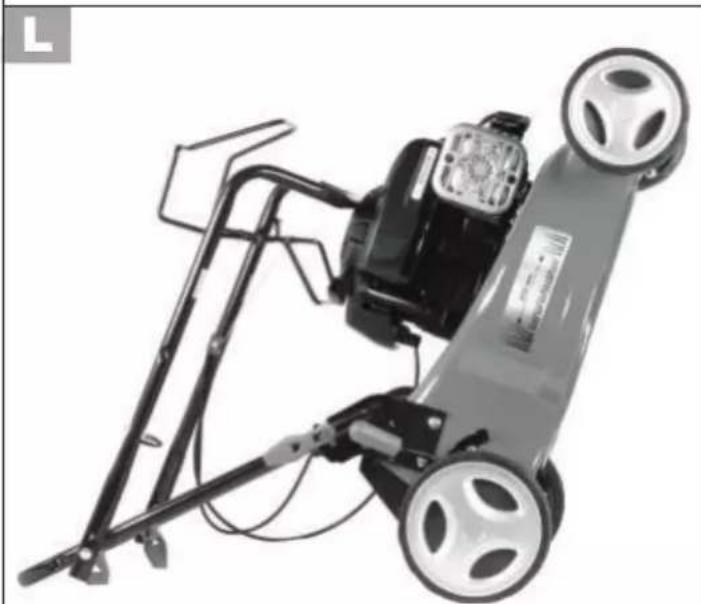

Per effettuare interventi di pulizia e manutenzione sotto l'apparecchio, ribaltarlo all'indietro solo fino a che la candela sporge verso l'alto.

Assicurarsi che una seconda persona tenga l'apparecchio, poiché sussiste il pericolo di ribaltamento dello stesso.

Non ribaltare l'apparecchio lateralmente o in avanti. I liquidi possono fuoriuscire e il motore potrebbe subire dei danni.

- Tenere sempre pulito l'apparecchio. Per la pulizia utilizzare una spazzola o un panno, ma non ricorrere a detergenti o solventi corrosivi.

Per la pulizia del motore non utilizzare acqua, poiché potrebbe contaminare l'impianto di alimentazione del carburante.

- Dopo la falciatura rimuovere i residui vegetali adesi all'apparecchio con un pezzo di legno o di plastica. Pulire in particolare i fori di aerazione, il foro di scarico e la zona della lama. Non utilizzare oggetti duri o appuntiti, poiché potrebbero danneggiare l'apparecchio.

• Di tanto in tanto lubrificare le ruote.

- Prima di ogni utilizzo verificare l'assenza di difetti visibili sul tosaerba, ad es. componenti non fissati, usurati o danneggiati. Verificare il saldo posizionamento di tutti i dadi, i bulloni e le viti.

- Verificare l'assenza di danni e il corretto posizionamento delle coperture e dei dispositivi di protezione. All'occorrenza sostituire le parti danneggiate.

IT

Sostituzione del filtro aria

Non usare mai l'apparecchio senza filtro dell'aria. Polvere e impurità penetrano altrimenti nel motore danneggiando la macchina

1. Estrarre il cappuccio della candela (A 12) (vedere „Manutenzione della candela di accensione“)

2. Aprire la scatola del filtro aria (9) ed estrarre il filtro aria (10).

3. Pulire il filtro aria (10) con acqua e sapone e lasciarlo asciugare. Inserire alcune gocce di olio motore fresco nel filtro aria.

4. Sostituire il filtro aria eventualmente guasto con un filtro aria nuovo (vedere “Pezzi di ricambio/accessori”).

5. Per il montaggio inserire il filtro aria (10) nell'apposita scatola (9) e richiudere quest'ultima.

Manutenzione della candela di accensione

Le candele logore o un'eccessiva distanza fra gli elettrodi riducono la resa del motore

1. Rimuovere il cappuccio della candela (12) dalla candela tirandolo e ruotandolo contemporaneamente.

2. Estrarre la candela (13) svitan-dola in senso antiorario.

3. Verificare la distanza fra gli eletrodi con uno spessimetro (reperibile nei negozi specializzati). La distanza fra gli eletrodi deve corrispondere a 0,5-0,6 mm.

4. La distanza può essere regolata piegando con attenzione l'elettrodo di massa della candela.

5. Pulire la candela con una spazzola metallica.

6. Inserire la candela pulita e regolata o sostituire la candela eventualmente danneggiata con una di ricambio (coppia di serraggio raccomandata 20 Nm, determinata con la chiave dinamometrica) (vedere “Pezzi di ricambio/accessori”).

Cambio dell'olio motore

Effettuare il cambio dell'olio motore a serbatoio della benzina vuoto e a motore caldo

- Effettuare il primo cambio dell'olio motore dopo circa 5 ore di esercizio, quindi ogni 50 ore di esercizio o annualmente.

- Smaltire l'olio usato secondo le norme per la tutela ambientale (vedere „Smaltimento/rispetto dell'ambiente“)

1. Estrarre il cappuccio della candela (A 12) (vedere „Manutenzione della candela di accensione“).
2. Aprire il tappo del serbatoio dell'olio (A 19) e aspirare l'olio motore con un'apposita pompa.
3. Rabboccare l'olio motore (vedere „Messa in funzione“).

Molatura/sostituzione della lama

Far montare e smontare la lama solo presso un'officina specializzata.

Indossare i guanti per maneggiare la lama.

• Estrarre il cappuccio della candela e verificare l'assenza di usura e danni alla lama.
• Per far molare un'eventuale lama non affilata rivolgersi sempre ad un'officina qualificata, poiché è in grado di effettuare il controllo dello sbilanciamento.
• Far sostituire sempre le lame danneggiate o che presentano sbilanciamento presso un'officina qualificata. Un montaggio non conforme può causare lesioni gravi.

Un montaggio non conforme può causare lesioni gravi

Regolazione del carburatore

Il carburatore è stato preimpostato in fabbrica per una prestazione ottimale. Se dovessero essere necessarie modifiche successive, farle eseguire da un'officina specializzata.

Intervalli di manutenzione

Eseguire periodicamente gli interventi di manutenzione indicati nella tabella „Intervalli di manutenzione“. Sottoponendo l'apparecchio a regolari interventi di manutenzione si consegue una maggiore vita utile, ottenendo al contempo un taglio ottimale ed evitando incidenti.

Interventi di manutenzione(vedere „Pulizia e manutenzione“)	Prima	Dopo	Dopo leprime 5ore.	Dopo8ore	Dopo50ore	An-nual-mente
	il lavoro
Controllo e serraggio di viti, dadi, bullon	√
Controllo del livello di olio motore/benzina e, se necessario, rabboccodi olio motore/benzina	√			√
Pulizia degli elementi di comando/della zona attorni ai silenziatori		√		√
Pulizia del proteggiditab				√
Cambio dell'olio motore			√ √	√
Sostituzione del filtro ariaa						√
Pulizia/regolazione/sostituzionedella candela				√		√
Pulizia/controllo/affilatura della lama		√				√
Controllo di silenziatore e parascintilleb					√	√
Pulizia del sistema di raffreddamen-to dell'ariaa,b						√

^a Se la presenza di polvere è elevata o in caso di forte imbrattamento effettuare la pulizia più frequentemente
^b Vedere le istruzioni per l'uso Briggs & Stratton

IT

Stoccaggio

Istruzioni generali per lo stoccaggio

Non conservare l'apparecchio con il raccoglierba pieno. In presenza di alte temperature, a causa dello sviluppo di calore l'erba inizia a fermentare. Pericolo di incendio.

• Pulire e manutenere l'apparecchio prima dello stoccaggio.
• Lasciare raffreddare il motore prima di riporre l'apparecchio in un ambiente chiuso.
• Per conservare il carburante utilizzare contenitori adatti e consentiti.
• Riporre l'apparecchio in un luogo asciutto al riparo dalla polvere, fuori dalla portata dei bambini
• Non avvolgere l'apparecchio in un sacchetto di nylon, in quanto potrebbero formarsi umidità e funghi.

Chiusura dell'apparecchio

Per una conservazione salvaspazio dell'apparecchio, le sbarre impugnatura possono essere ribaltate due volte.

1. Rimuovere il cestello raccoglierba (20).

2. Aprire le leve di sgancio rapido (21/25) della sbarra inferiore (4) e della sbarra impugnatura superiore (1).

3. Ribaltare le due sbarre verso il basso.

Assicurarsi che il cavo di co- mando con guaina (5) non ri- manga incastrato.

Conservazione nei lunghi periodi di inutilizzo

In presenza di residui di carburante nel carburatore, il mancato rispetto delle istruzioni per la conservazione può rendere difficoltà o l'avviamento o causare danni permanenti.

• Svuotare il serbatoio della benzina in un locale ben arieggiato..
• Svuotare il carburatore.

A tal fine avviare il motore e lasciarlo acceso fino al suo arresto.

Far raffreddare il motore.

• Effettuare un cambio dell'olio (vedere „Cambio dell'olio motore").

• Effettuare il trattamento protettivo del motore:

• Estrarre la candela (vedere capitolo „Pulizia e manutenzione - Sostituzione/regolazione della candela“);

• Immettere un cucchiaio di olio motore nel vano motore attraverso il foro della candela;
• Con l'archetto di regolazione della trazione tirato, tirare la corda di avviamento lentamente più volte in modo da distribuire l'olio all'interno del motore;
• Riserrare la candela.

- Smaltire l'olio usato e i residui di benzina in ottemperanza alla normativa vigente (vedere „Smaltimento / Rispetto dell'ambiente“).

Il serbatoio della benzina non va svuotato quando alla benzina viene aggiunto un apposito additivo vedere la sezione “Pezzi di ricambio” e le istruzioni per l’uso Briggs & Stratton).

Smaltimento / Rispetto dell'ambiente

- Smaltire l'apparecchio, gli accessori e l'imballaggio in modo da garantirne il corretto riciclaggio nel rispetto dell'ambiente.

• Svuotare con cautela il serbatoio della benzina e quello dell'olio e consegnare l'apparecchio in un centro di riciclaggio. I componenti in plastica e metallo usati possono essere raccolti in modo differenziato in base alla tipologia ed essere conferiti in un apposito centro di riciclaggio.
• Consegnare l'olio usato e i residui di benzina in un centro di smaltimento e non scaricarli nelle tubazioni o nella fognatura.
• Chiedere a tal fine al rivenditore Grizzly.

- Ci occupiamo gratuitamente dello smaltimento dei vostri apparecchi difettosi.

- Non gettare l'erba tagliata nel bidone dei rifiuti, bensì utilizzarla per il compostaggio o distribuirla come strato di pacciame sotto cespugli e alberi.

Pezzi di ricambio/accessori

Pezzi di ricambio e accessori sono reperibili al sito www.grizzly-service.eu

Se si desidera assistenza telefonica, contattare il centro assistenza (vedere „Grizzly Service-Center“). Tenere a portata di mano i numeri d'ordine riportati di seguito e il numero motore B&S (per i pezzi di ricambio del motore.

Posizione Denominazione Numero d'ordine Istruzioni

A 5	Cavo Bowden (solo BRM 42-125 BSA)	91103895
A 10	Filtro aria originale 91102800
A 15	Ruota anteriore 91103620
A 18	Ruota posteriore 91103622
A 20	Cestello raccoglierba 91103891
A 21/25	Leva di sgancio rapido con accessori per il montaggio 91103890
A 13	Candela		91103626
	Lama/alloggiamento lama/vite della lama	13700302
	Additivo per carburante B&S, 125 ml	30230027
Olio motore B&S, 600 ml		30230029
Set manutenzione B&S(filtro aria, olio motore 600 ml, candela)		91102802

I pezzi di ricambio e gli accessori per il motore (ad es. filtro aria e candele) possono essere ordinati anche direttamente tramite Briggs & Stratton: https://www.briggsandstratton.com/eu/Qualora siano necessari ulteriori pezzi di ricambio, rintracciare i numeri categorici nella targhetta relativa al pericolo di esplosione.

Ricerca dei guasti

Problema Possibile causa Soluzione
Il motore non parte	Livello di benzina nel serba-toio insufficiente	Rabboccare la benzina
	Sequenza di avvio errata	Attenersi alle indicazioni sull'avvia-mento del motore(vedere „Utilizzo“)
	Cappuccio della candela (A 12) non applicato correttamente. Candela coperta di fuliggine	Applicare il cappuccio della candela Pulire, regolare o sostituire la candela(vedere „Pulizia e manutenzione“)
	Miscela del carburatore non eseguita correttamente	Far regolare il carburatore da un'offi-cina specializzata
Il motore si avvia, ma non funziona a pie-na potenza	Filtro dell'aria imbrattato (M 10)	Sostituire il filtro aria (vedere „Manutenzione e pulizia“)
	Miscela del carburatore non eseguita correttamente	Far regolare il carburatore da un'offi-cina specializzata
Il motore procede a singhiozzo, si blocca	Miscela del carburatore non eseguita correttamente	Far regolare il carburatore da un'offi-cina specializzata
	Candela coperta di fuliggine (N 13)	Pulire, regolare o sostituire le candele(vedere „Pulizia e manutenzione“
Il motore si surriscalda	Bocchette di aerazione intasa-te (11)	Pulire le bocchette di aerazione
	Candela errata (N 13)	Sostituire la candela
	Livello di olio motore insufficiente	Rabboccare l'olio motore(vedere „Messa in funzione“)
Motore fumante	Filtro dell'aria imbrattato (M 10)	Sostituire il filtro aria (vedere „Manutenzione e pulizia“)
	Livello di olio motore insufficiente	Rabboccare l'olio motore(vedere „Messa in funzione“)
Esito del lavoro non soddi-sfacente o il motore ha diffi-colta durante il lavoro	Erba troppo bassa o troppo alta	Modificare l'altezza di taglio vedere „Regolazione dell'altezza di taglio“
	Lama non affilata	Far affilare o sostituire la lama presso un'officina specializzata
	Lama bloccata dall'erba, cestello raccoglierba pieno, canale di scarico intasato	Rimuovere l'erba (vedere „Manuten-zione e pulizia“)
La lama non ruota	Lama bloccata dall'erba Rimu	overe l'erba
	Lama non montata corretta-mente	Far montare la lama presso un'offici-na specializzata
Rumori, pic-chiettio o vibrazioni non regolari	Lama non montata corretta-mente Far montare la lama pre	esso un'offici-na specializzata
	Lama danneggiata

Garanzia

• La durata della garanzia per questo apparecchio è di 2 anni a partire dalla data di acquisto e vale solo per il primo acquirente. L'apparecchio non è destinato a un uso commerciale. Un eventuale utilizzo commerciale comporta l'estinzione della garanzia.
• Eventualmente prestare attenzione alle diverse condizioni di garanzia per il motore e in merito leggere accuratamente le istruzioni d'uso del costruttore del motore "Briggs & Stratton". I diritti alla garanzia legale rimangono validi. In caso di problemi al motore del tosaerba è responsabile l'assistenza di "Briggs & Stratton". Un elenco dei fornitori è disponibile al link: // www.briggsandstratton.com/na/en_us/support/dealer-locator.html. Qualora si verifichi un altro tipo di problema, rispedire al rivenditore l'apparecchio assemblato e corredato di prova di acquisto e certificato di garanzia.

- Sono esclusi dalla garanzia:

• i danni riconducibili all'usura naturale, a sovraccarico o a un utilizzo non conforme,
• gli apparecchi impiegati per uso commerciale,
• i danni verificatisi in seguito all'inos-servanza delle istruzioni per l'uso o alla mancata ottemperanza degli intervalli di pulizia,

- gli apparecchi sui quali sono già stati eseguiti interventi tecnici.

- Sono esclusi dalla garanzia anche i danni al motore verificatisi a causa di un carburante errato o di un rapporto di miscela non adeguato e tutti i danni alla macchina riconducibili a una lubrificazione insufficiente.

- I seguenti componenti sono soggetti a una normale usura, pertanto non rientrano nella garanzia: gruppo di taglio, candele, filtro del carburante, filtro aria, corda di avviamento, cestello raccoglierba.

- Per i casi che rientrano nella garanzia, si prega di contattare telefonicamente il nostro centro assistenza. In questo modo è possibile ottenere ulteriori informazioni sulle procedure per il reclamo.

Si prega di non inviare l'apparecchio senza aver preventivamente preso accordi telefonici con le nostre officine, poiché in caso contrario potrebbero esserle addebitati i costi a seguito di un eventuale rifiuto.

- Attenzione: non inviare in alcun caso un apparecchio difettoso senza prima avere svuotato il serbatoio del carburante e dell'olio. Il serbatoio deve essere assolutamente vuoto. Gli eventuali danni materiali (fuoriuscita di olio / benzina se l'apparecchio è posizionato su un lato o rovesciato all'ingiù) o i danni causati da incendio durante il trasporto sono a carico del mittente.

- La riparazione o la sostituzione dell'apparecchio non comporta un prolungamento della garanzia né tale servizio dà diritto ad una nuova garanzia per l'apparecchio o per gli eventuali pezzi di ricambio montati. Ciò vale anche per l'utilizzo di un servizio in loco.

- Ci occupiamo gratuitamente dello smaltimento dei vostri apparecchi difettosi.

Con la presente dichiariamo cheTagliaerba a benzinaserie di costruzioneBRM 42-125 BS/BSAnumero lotto: B-44577corrisponde alle seguenti direttive UE in materia nella rispettiva versione valida:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC
Per garantire la conformità sono state applicate le seguenti norme armonizzate e anche le norme e disposizioni nazionali che seguono
EN ISO 5395-2:2013+A1:2016+A2:2017EN ISO 5395-1:2013 • EN ISO 14982:2009
Si dichiara inoltre in conformità alla direttiva 2000/14/EC sull'emissione acustica ambientale:Livello di potenza sonoragarantita: 96 dB(A)misurata: 95 dB(A)Procedura della valutazione della conformità applicata come da allegato. VI / 2000/14/EC und 2005/88/EAutorità registrata: Intertek Testing & Certification Ltd., NB 0359
Il produttore è il solo responsabile della stesura della presente dichiarazione di conformità:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim,Germany03.05.2019	Christian Frank(Responsabile documentazione tecnica)

Explosionszeichnung • Vue éclatée • Vista esplosa Explosietekening • Rysunek samorozwijający Exploded Drawing • Výkres náhradných dielov Výkres sestavení • Trimatis vaizdas • Klaidskats Знак за взривоопасност

BRM 42-125 BS

29010 San Nicolò a Trebbia (PC)

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]
