GEBRUIKSAANWIJZING BRM 42125 BS Grizzly

Vertaling van de originele gebruiksaanwijzing

NL Vertaling van de originele gebruiksaanwijzing 64

Gebruiksdoeleinde 65

Algemene beschrijving 65

Omvang van de levering....65

Overzicht....65

Beschrijving van de werking ......66

Beschermingsinrichtingen......66

Symbolen op het apparaat......67

Symbolen in de gebruiksaanwijzing..68

Veiligheidsinstructies....68

Ingebruikname....72

Hoofdigger van de handgreep monteren....72

Grasvangmand monteren/ledigen ....72

Motorolie ingieten en oliepeil controleren....73

Benzine ingieten 73

Bediening 74

Motor starten en stoppen....74

Maaien 75

Werkinstructies....75

Algemene werkinstructies ....75

Snoeihoogte instellen....75

Reiniging en onderhoud 75

Reiniging en algemene onderhoudswerkzaamheden......76

Luchtfilter uitwisselen 76

Bougie wisselen / instellen....77

Motorolie verversen 77

Mes slijpen/uitwisselen 77

Onderhoudsintervallen 78

Opslag 79

Algemene opslaginstructies....79

Apparaat dichtklappen ....79

Opslag tijdens langere bedrijfsonderbrekingen ....79

Afvalverwijdering/ milieubescherming....80

Vervangstukken/Accessoires......80

Foutopsporing 81

Garantie....82

Vertaling van de originele CE-conformiteitsverklaring ....162

Explosietekening....168/169

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat.

Daarmee hebt u voor een hoogwaardig product gekozen

Dit apparaat werd tijdens de productie gecontroleerd op kwaliteit en onderworpen aan een eindcontrole. De werking van uw apparaat wordt bijgevolg gegarandeerd.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoeleinde

Het apparaat is voor het gebruik in de sector van doe-het-zelvers bestemd.

Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

ledere andere toepassing, die in deze handleiding niet uitdrukkelijk toegestaan wordt, kan tot beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker vormen.

Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen en ook personen, die met deze handleiding niet vertrouwd zijn, mogen het apparaat niet gebruiken.

De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere personen of hun eigendom.

De fabrikant is niet aansprakelijk voor schade die door onreglementair gebruik of verkeerde bediening werd veroorzaakt.

Algemene beschrijving

De afbeelding van de voornaamste functionele onderdelen vindt u op de pagina 2 - 4.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is:

• Benzinegrasmaaier (reeds gemon- teerd)
• Grasvangmand
• Kabelklem
• Korte handleiding
• Gebruiksaanwijzing
• Gebruiksaanwijzing Briggs & Stratton

Overzicht

1 Bovenste hoofdigger van de handgreep
2 Veiligheidsbeugel
3 Starterkabelgeleiding

4 Onderste hoofdigger van de handgreep

5 Bowden kabel
6 Kabelklem
7 Startergreep met starterkabel
8 Tankdeksel
9 Luchtfilterafdekking
10 Luchtfilter (niet zichtbaar)
11 Motorafdekking met verluchtings- openingen (vingerbescherming)
12 Bougiedop

NL

13 Bougie (niet zichtbaar)
14 Uitlaatbescherming
15 2 voorwielen
16 Plaatstalen behuizing
17 Hefboom voor de instelling van de snoeihoogte
18 2 achterwielen
19 Olietankdop met oliemeetstaaf
20 Grasvangmand
21 2 Vastzethefboom ter bevesti- ging van de draagbalk
22 Stootbescherming
23 Draaggreep grasbak
24 Vulpeilindicator
25 2 Vastzethefboom ter bevesti- ging van de draagbalk
32 Achterwielaandrijving (alleen BRM 42-125 BSA)

26 Kunststoflussen 27 Frame van grasbak

F 28 Ophanging van grasbak

H 29 Vulstop

30 Benzinepomp (primer)

K 31 Positie maaihoogte

Beschrijving van de werking

Het apparaat wordt met een 4-takt motor (Briggs & Stratton 300 E Series) met een zeer groot prestatievermogen aangedreven.

Het apparaat is met een hoogwaardige plaatstalen behuizing, een grasvangmand en een opvouwbare handgreephendel uitgerust.

De werking van de verschillende bedie- ningselementen wordt hieronder beschre- ven.

Beschermingsinrichtingen

2 Veiligheidsbeugel Bij het loslaten van de veilig

14 Uitlaatbescherming

verhindert dat handen of ont- vlambare materialen met een hete uitlaat in aanraking komen.

22 Stootbescherming

bescherm de bedieningspersoon tegen weggeslingerde onderdelen en tegen een onopzettelijke aanraking van de messen wanneer er zonder grasvangmand gemaaid wordt.

Technische gegevens

Benzinegrasmaaier zonder aandrijving .... BRM 42-125 BS met aandrijving......BRM 42-125 BSA

Motor .... 4-Takt B&S 300 E Series Model....80000

Motorslagvolume ....125 cm ^3 (cc)

Vermogen 1,82 kW (2,47 PS)

Toerental van de messen n_0 max. 2900 min ^-1

Aanzetmoment messen.....max. 45 Nm Volume benzinetank.....0,8 l

Octaangetal 95-98

Volume motorolietank....0,5 l Bougie ....Champion QC12YC

Snoeicirkel.... ∅ 420 mm

Snoeihoogte ....5 stappen, 25 - 75 mm Volume grasvangmand....50 l

Gewicht (BRM 42-125 BS) ......24 kg

Gewicht (BRM 42-125 BSA)....26 kg Geluidsdrukniveau

(L_pA) 82 dB(A); K_PA = 3,0 dB

Akoëstisch niveau (L WA ) gemeten ..... 94,36 dB(A); K WA =0,97 dB gegarandeerd.....96 dB(A)

Vibratie aan de handgreep (a_n) ....8,0 m/s ^2 ; K=1,5 m/s ^2

Geluids- en trilwaarden worden in overeenstemming met de in de conformiteitverklaring vermelde normen en bepalingen vastgesteld.

Technische en optische wijzigingen kunnen in het kader van de verdere ontwikkeling zonder aankondiging doorgevoerd worden. Alle in deze gebruiksaanwijzing vermelde afmetingen, aanwijzingen en gegevens zijn daarom niet bindend. Wet-tige aanspraken, die op basis van deze gebruiksaanwijzing gemaakt worden, kan men daarom niet doen gelden.

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden.

De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

nkelijk van de manier, waarop het elektrische gereedschap gebruikt wordt, kan de trilingemissiewaarde tijdens het eff ectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

Probeer de belasting door trillingen zo gering mogelijk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werktijd. Daarbij moeten alle delen van de bedrijfscyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).

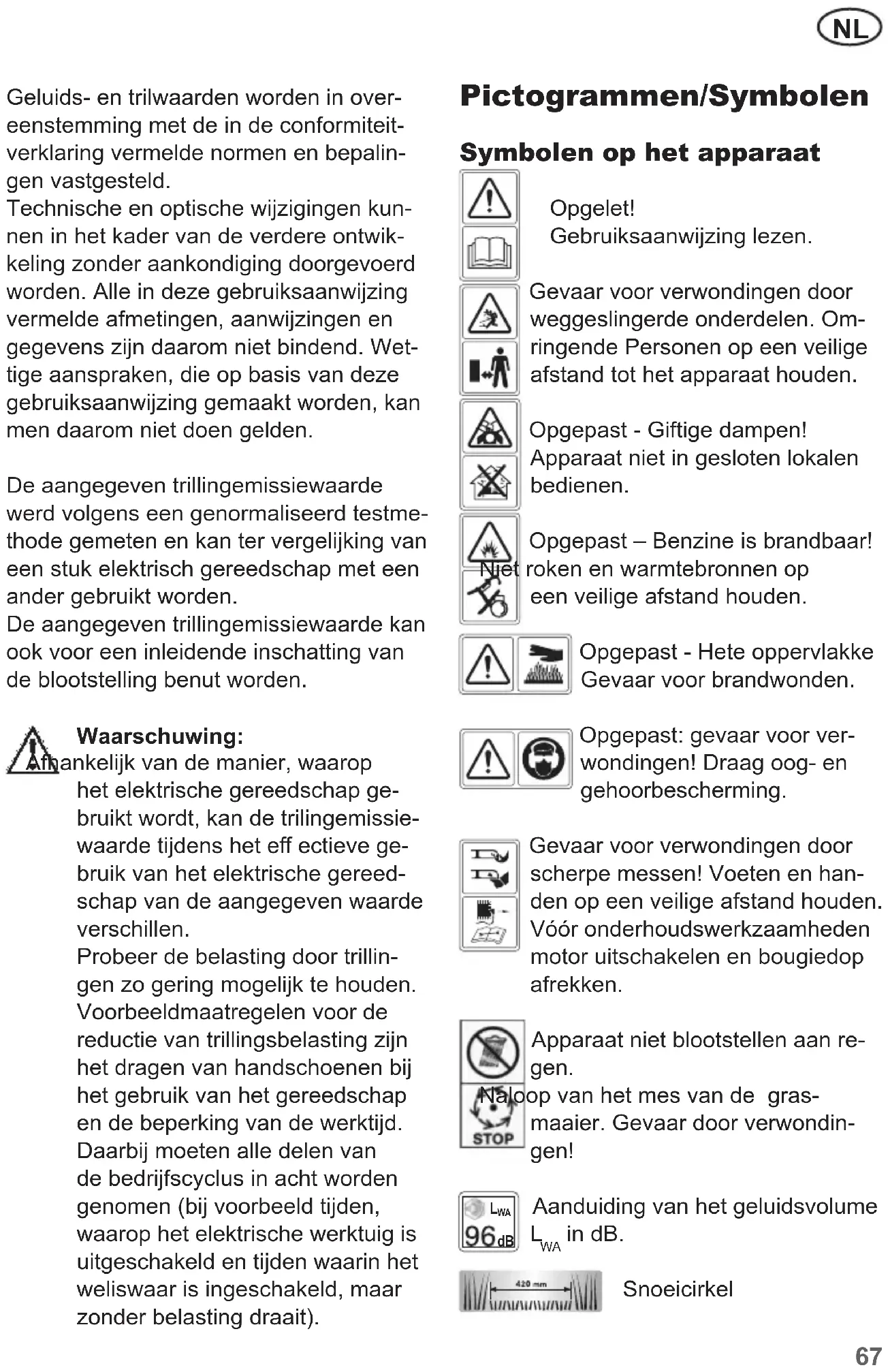

Pictogrammen/Symbolen

Symbolen op het apparaat

Opgelet!

Gebruiksaanwijzing lezen.

Gevaar voor verwondingen door weggeslingerde onderdelen. Omringende Personen op een veilige afstand tot het apparaat houden.

Opgepast - Giftige dampen! Apparaat niet in gesloten lokalen bedienen.

Opgepast – Benzine is brandbaar! roken en warmtebronnen op een veilige afstand houden.

Opgepast - Hete oppervlakke Gevaar voor brandwonden.

Opgepast: gevaar voor verwondingen! Draag oog- en gehoorbescherming.

Gevaar voor verwondingen door scherpe messen! Voeten en handen op een veilige afstand houden. Vóór onderhoudswerkzaamheden motor uitschakelen en bougiedop afrekken.

Apparaat niet blootstellen aan re- gen.

op van het mes van de grasmaaier. Gevaar door verwondingen!

Aanduiding van het geluidsvolume L_WA in dB.

Snoeicirkel

NL

Symbool aan het tankdeksel:

Aanwijzing op benzinevulpijp Tank geen E85-mengsel!

Opgepast! Vóór de start oliepeil nakijken.

Symbool aan het olievuldeksel:

Aanwijzing op olievulpijp

Pictogram op de benzinetank:

Opgelet!

Gebruiksaanwijzing lezen.

Opgelet - benzine is brandbaar! de motor gedurende min. 2 min. afkoelen, alvorens te tanken.

Opgelet - giftige CO-dampen! Gebruik het apparaat niet in gesloten ruimten.

Opgepast - Hete oppervlakke Gevaar voor brandwonden.

Pictogram aan de benzinepomp:

Benzinepomp (primer) vóór de start 3x indrukken.

Symbolen aan de hoofdigger van de handgreep:

Tips voor het starten en stoppen van de motor

Apparaat inschakelen (ON): Veiligheidsbeugel aantrekken.

Apparaat uitschakelen (OFF): Veiligheidsbeugel loslaten.

Achterwielaandrijving (alleen BRM 42-125 BSA)

Symbolen in de gebruiksaan- wijzing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Gebodsteken (in plaats van het uitroepingsteken wordt het gebod toegelicht) met informatie over de preventie van schade.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Veiligheidsinstructies

Deze paragraaf behandelt de essentiële veiligheidsvoorschriften bij het werk met het apparaat.

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Aanwijzingen:

- Lees zorgvuldig de gebruiksaanwijzing. Informeer u over de instelmogelijkheden en het juiste gebruik van het apparaat.

- Informeer u passend indien u onzeker bent over hoe u het apparaat moet gebruiken en welke bedieningen verboden zijn.

- Wees aandachtig, let op wat u doet en ga verstandig te werk. Gebruik het apparaat niet als u moe of ziek bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid bij het gebruik van het apparaat kan leiden tot ernstige letsels.

- Dit apparaat is niet bestemd om te worden gebruikt door personen met beperkte fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring /en of kennis, tenzij ze onder toezicht staan van een persoon die instaat voor hun veiligheid of als ze van deze persoon aanwijzingen hebben gekregen over het gebruik van het apparaat.

- Kinderen moeten onder toezicht staan zodat wordt gegarandeerd dat ze niet met het apparaat zullen spelen.

- Sta kinderen of andere personen die de handleiding niet kennen niet toe het apparaat te gebruiken. Plaatselijke bepalingen kunnen de minimumleeftijd van de gebruiker vastleggen.

- Maai nooit als er personen, vooral kinderen, of dieren in de buurt zijn. Wanneer u bent afgeleid, kunt u de controle over het apparaat verliezen.

- Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen met andere personen of hun eigendom.

- Neem de geluidsbescherming en de plaatselijke voorschriften in acht.

Voorbereidende maatregelen:

- Draag tijdens het maaien steeds schoenen met antislipzool en een lange broek. Maai niet op blote voeten of in lichte sandalen. Loszittende kle- dij, sieraden of lang haar kunnen door bewegende onderdelen vastgegrepen worden. Het dragen van geschikte kledij doet het risico voor verwondingen afnemen.

- Controleer het terrein, waarop het apparaat wordt gebruikt en verwijder alle voorwerpen (bijv. stenen, stokken draden, speelgoed) die kunnen worden gegrepen en weggeslingerd.

- Waarschuwing: benzine is in hoge mate ontbrandbaar. Vuur of ontploffingen kunnen tot ernstige brandwonden leiden:

• Bewaar benzine uitsluitend in de daarvoor voorziene reservoirs.
• Tank uitsluitend in de open lucht en rook niet terwijl u benzine ingiet.
• Benzine dient vóór de start van de motor ingegoten te worden. Terwijl de motor draait of bij een heet apparaat mag de tankdop niet geopend of benzine bijgevuld worden.
• Indien er benzine overgelopen is, mag er geen poging ondernomen worden, de motor te starten. In plaats daarvan dient het apparaat van het door benzine bevuilde oppervlak gereinigd te worden. ledere ontstekingspoging dient vermeden te worden totdat benzinedampen verdampt zijn.
• Omwille van de veiligheid dienen benzinetank- en andere tankdoppen bij beschadiging uitgewisseld te worden.

• vervang defecte geluiddempers.

- Vóór het gebruik dient er altijd een visuele controle doorgevoerd te wor-

NL

den, of het snoeigereedschap, de bevestigingsbouten en de complete snoei-eenheid versleten of beschadigd is/zijn. Om een onbalans te vermijden, mag/mogen versleten of beschadigd gereedschap en bouten slechts per paar uitgewisseld worden.

• Wees voorzichtig bij apparaten met verschillend snoeigereedschap omdat de beweging van een mes tot rotatie van de overige messen kan leiden.
• Gebruik uitsluitend reserveonderdelen en aan slijtage onderhevige toebehoren, die door de fabrikant geleverd en aanbevolen worden. Het gebruik van vreemde onderdelen kan tot verwondingen leiden en heeft een onmiddelijk verlies van de garantieclaim tot gevolg.

Hantering:

• Laat de verbrandingsmotor niet draaien in gesloten lokalen, waar er zich gevaarlijk koolmonoxide kan ophopen.
• Maai uitsluitend bij daglicht of bij een goede kunstmatige verlichting. Een onverlicht werkterrein kan tot ongevallen leiden.
• Vermijd zo mogelijk het gebruik van het apparaat bij nat gras.
• Let steeds op een veilige stand, vooral op hellingen, vuilnisterreinen, putten of dijken. Daardoor kunt u het apparaat in onverwachte situaties beter controleren.
• Werk altijd dwars op de helling, nooit op- of neerwaarts.
• Wees uiterst voorzichtig als u de rijdrichting op de helling wijzigt.
• Maai niet op overdreven steile hellingen (max. 10°).

• Beweeg het apparaat slechts stapvoets voort.

• Wees uiterst voorzichtig wanneer u het apparaat omkeert of het naar u toe trekt.

• Houd het snoeigereedschap stil wanneer het apparaat gekanteld moet worden, voor het transport op andere vlakten dan gras en wanneer het apparaat van de te maaien vlakte weg of in de richting van de te maaien oppervlakte voortbewogen wordt.
• Gebruik nooit het apparaat met beschadigde beschermingsinrichtingen of beschermroosters of zonder aangebouwde beschermingsinrichtingen, bijvoorbeeld stootbescherming en/of grasvanginrichtingen. Daardoor wordt ervoor gezorgd dat de veiligheid van het apparaat gehandhaafd blijft.
• Wijzig de regelaarinstelling van de motor niet of draai deze niet dol. U zou het apparaat kunnen beschadigen.
• Voordat u de motor start, ontkoppelt u al het snoeigereedschap en alle aan-drijvingen.
• Start of activeer de startschakelaar met voorzichtigheid en dit in overeenstemming met de door de fabrikant verstrekte instructies. Let op voldoende afstand van de voeten tot het snoeigereedschap. Er bestaat gevaar voor verwondingen.
• Bij het starten of aanzetten van de motor mag het apparaat niet gekanteld worden tenzij het apparaat bij het procédé opgetild moet worden. In dit geval kantelt u het apparaat slechts in die mate als absoluut noodzakelijk is en tilt u enkel de van de gebruiker afgewende zijde op.
• Start de motor niet wanneer u vóór het uitwerpkanaal staat.

• Schakel de motor op instructie in en enkel wanneer uw voeten zich op een veilige afstand tot het snoeigereedschap bevinden.

• Breng nooit handen of voeten tegen of onder draaiende onderdelen. Neem altijd een veilige afstand tot de uitwerpopening in acht. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Het apparaat nooit met een draaiende motor optillen of dragen.

• Zet de motor uit, trek de bougiedop af en vergewis u dat alle beweegbare onderdelen stilstaan:

• voordat u blokkeringen lost of verstoppingen in het uitwerpkanaal verhelpt;

• voordat u het apparaat controleert, reinigt of eraan werkt;
• wanneer een vreemd voorwerp geraakt werd. Zoek naar beschadigingen aan het apparaat en voer de noodzakelijke reparaties door voordat u herstart en met het apparaat werkt;
• indien het apparaat ongewoon sterk begint te trillen, is een onmiddellijke controle noodzakelijk.

- Zet de motor uit

• wanneer u het apparaat verlaat;

• voordat u bijtankt;

• Bij het uitlopen van de motor dient de smoorklep gesloten te worden.

• Laat het apparaat nooit zonder toezicht op de werkplaats achter.
• Werk niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat.

Het gebruik van machines voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

- Werk niet met het apparaat als er een risico is op blikseminslag. Gevaar door elektrische schok.

Onderhoud en opslag:

• Zorg ervoor dat alle moeren, bouten en schroeven vast aangedraaid zijn en het apparaat zich in een veilige arbeidstoestand bevindt. Tal van ongevallen zijn te wijten aan slecht onderhouden apparaten.
• Bewaar het apparaat nooit met benzine in de tank in een gebouw, waar benzinedampen mogelijkkerwijs met open vuur of met vonken in aanraking kunnen komen.
• Laat de motor afkoelen voordat u het apparaat in gesloten lokalen wegzet. Er bestaat brandgevaar.
• Om brandgevaar te vermijden, houdt u motor, uitlaat en de zone rond de brandstoftank vrij van gras, bladeren of vrijkomend vet (olie).
• Controleer regelmatig de grasvang-inrichting op slijtage of verlies van de functionaliteit.
• Vervang versleten of beschadigde onderdelen omwille van de veiligheid. Vervang defecte geluiddempers.
• Indien de brandstoftank geledigd dient te worden, dient dit in de open lucht te gebeuren.
• Behandel uw apparaat met zorgzaamheid. Houd het gereedschap scherp en netjes om beter en veiliger te kunnen werken. Leef de onderhoudsvoor-schriften na.
• Tracht niet, het apparaat zelf te repareren, tenzij u hiervoor een opleiding genoten heeft. Al de werkzaamheden, die niet in deze handleiding vermeld worden, mogen uitsluitend door klan-tenserviceafdelingen, die door ons gemachtigd werden, uitgevoerd worden.
• Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen. Machines zijn gevaarlijk als ze door onervaren personen gebruikt worden.

Ingebruikname

Opgepast! Gevaar voor verwondingen door roeterend mes. Voer werkzaamheden aan het apparaat uitsluitend bij een uitgeschakeld en stilstaand mes door.

Neem ook de bijgeleverde gebruiksaanwijzing van Briggs & Stratton in acht.

Voordat u het apparaat start, moet u

• de grijpstangen omhoog klappen en de snelspanhendels vergrendelen,
• motorolie ingieten
• benzine ingieten
• eventueel de grasvangmand monte- ren
• eventueel de snoeihoogte instellen

Hoofdigger van de handgreep monteren

Opgepast! Let erop dat bij de montage van de hoofdigger van de handgreep de bowdenkabels (A 5) niet geplet worden.

De bovenste grijpstang (1) kan in twee posities worden gemonteerd.

1. Klap de onderste stang (4) en de bovenste grijpstang (1) omhoog.

2. Breng de onderste stang (4) in de gewenste positie en vergren- del de snelspanhendels (21) door ze in de richting van de stang (4) te duwen. Ze moeten zodanig tegen de stang leunen dat een spanning met matige kracht kan plaatsvinden.

Anders moeten de snelspan- hendels voor het spannen volgens de wijzers van de klok worden gedraaid of tegen de wijzers van de klok losser wor- den gemaakt.

1. Vergrendel de snelspanhendels (25) aan de bovenste grijpstang (1) zoals onder 2 beschreven.

1. Bevestig de Bowden kabel (5) met behulp van de kabelklem (6) aan de onderste stang (4).

Opgelet: apparaat niet zonder volledig aangebrachte grasvangmand of zonder stootbescherming bedienen. Gevaar voor verwondingen!

Vangmand monteren:

1. Stang het stangenmechanisme (27) van de vangmand in het net van de vangmand (20).
2. Stulp de kunststofstrips (26) over het stangenmechanisme van de vangmand.

Grasvangmand aan het apparaat aanbrengen:

1. Til de stootbescherming (22) op.
2. Haak de grasvangmand (20) in de daarvoor voorziene ophan- ging (28) aan de achterzijde van het apparaat vast.
3. Til de stootbescherming (22) op en neem de grasvangmand uit.

Weergave van volheid van de grasvangzak

Aan de bovenkant van de grasvangzak (20) is een textiel-display aangebracht.

Bij lege grasvangzak neemt de weergave van volheid, in bedrijf, in omvang toe.

Bij volle grasvangzak krimpt de weergave van volheid ineen. Leeg in dit geval onmiddellijk de grasvangzak.

Bij sterk vervuild vangzakweefsel kan de weergave van volheid niet in omvang toenemen. De functie van de weergave van volheid is niet gewaarborgd. Reinig onmiddellijk het vangzakweefsel.

Vangmand afnemen/ledigen:

1. Til de stootbescherming (22) op en neem de vangmand (20) uit.

2. Ledig de vangmand (zie hoofdstuk „Afvalverwijdering/milieubescherming“) en monteer ze weer.

Motorolie ingieten en oliepeil controleren

Zet het apparaat op een effen vloer

1. Draai de olietankdop met meetstaaf (19) os en giet olie in de tank. De olietank bevat 0,5 l olie. Gebruik olie van een bekend merk (bijvoorbeeld SAE 30).

2. Om het oliepeil te controleren, veegt u de meetstaaf (19) met een schoon vodje af en brengt u de meetstaaf weer tot aan de aanslag in de tank aan.

3. Lees na het uittrekken het oliepeil aan de meetstaaf af. Het oliepeil moet zich in het gemarkeerde veld tussen merkteken "Minimum" en merkteken "Maximum" bevinden.

1. Veeg eventueel gemorste olie af en sluit de olietankdop (19) terug.

Telkens vóór het maaien contro- leert u het oliepeil en vult u bij het bereiken van het onderste punt van de markering olie bij.

Benzine ingieten

Waarschuwing!

Benzine is ontvlambaar en schadelijk voor de gezondheid:

• Benzine in daarvoor voorziene reservoirs bewaren.
• Tanken uitsluitend in de open lucht en nooit bij een draaiende motor of hete machine.
• Tankdeksel voorzichtig openen opdat de overdruk kan afnemen.
• Bij het tanken niet roken.
• Huidcontact en het inademen van de dampen vermijden.
• Gemorste benzine verwijderen.
• Benzine op een veilige afstand tot vonken, open vlammen en andere ontstekingsbronnen houden.
• Benzineresten op een milieuvriendelijke wijze afvoeren (zie „Afvoeren/milieubescherming“).

- Gebruik geen mengsels van benzine met olie.

Gebruik loodvrije normale of superbenzine.

Bij het gebruik van biobrandstof mag die met niet meer dan 10% ethanol zijn gemengd.

- Gebruik uitsluitend zuivere ben zine.

- Bewaar benzine niet langer één maand lang omdat de kwaliteit van benzine verslechtert.

Start het apparaat op een vaste, effen vloer, zo mogelijk niet in hoog gras. Vergewis u dat het snoeige-reedschap noch voorwerpen, noch de grond raakt.

Voor uw veiligheid: Sta achter het apparaat als u het start.

Controleer regelmatig benzine en oliepeil (zie „Ingebruikname“) en vul tijdig bij.

1. Schroef het tankdeksel (8) los en giet benzine tot aan de onderkant van de vulpijp (31) in. Giet de tank niet helemaal vol opdat de benzine plaats heeft om uit te zetten.

2. Veeg rond het tankdeksel benzi- neresten af en sluit het tankdek- sel terug.

Bediening

Een zekere mate van geluidslast door dit apparaat valt niet te vermijden. Plan luidruchtig werk in op toegestane en daarvoor voorziene periodes. Houd u evt. aan rusttijden en beperk de duur van de werkzaamheden tot een minimum. Er dient geschikte oorbescherming gedragen te worden, voor uw persoonlijke bescherming en de bescherming van personen in uw nabijheid.

Motor starten en stoppen

Waarschuwing! Benzine is ont- vlambaar. Start de motor op een afstand van minstens 3 m van de plaats, waar ze ingegoten wordt.

Bij de koude start drukt

u 3 x op de benzinepomp (30) (Primer).

1. Trek de veiligheidsbeugel (2) in de richting van de hoofd-ligger van de handgreep (1) en houd deze tegen.

2. Trek aan de startergreep (7).

3. Wanneer de motor start, laat u de startergreep langzaam terug in de startkabelgeleiding (3) glijden.

Bij een warme start is het niet nodig de primer (30) in te drukken.

Als de primer te vaak wordt ingedrukt, komt er teveel benzine in de carburator en de motor kan dan moeilijk worden gestart

Motorstop:

- Laat de veiligheidsbeugel (2) los. De motor wordt uitgeschakeld en het mes wordt geremd.

Messenstopsysteem:

• Controleer regelmatig het messensto- psysteem:
  Laat de veiligheidsbeugel (2) los. De motor wordt uitgeschakeld en het mes wordt geremd. Het mes moet binnen 7 seconden stoppen.

Maaien

1. Start de motor (zie ).

Houd de grijpstang (1) en de veiligheidsbeugel (2) tijdens het maaien vast met beide handen.

1. Wielaandrijving (BRM 42-125 BSA):

Aan: trek de aandrijfbeugel (34) in de richting van de hoofdligger van de handgreep, de maaier beweegt voorwaarts.

Uit: laat de aandrijfbeugel (34) los. Het apparaat blijft stilstaan

Werkinstructies

Algemene werkinstructies

• Maai zo droog mogelijk gras om de grasnerf te ontzien.
• Stel de snoeihoogte zodanig in, dat het apparaat niet overbelast wordt.
• Breng het apparaat stapvoets in zo recht mogelijke stroken. Om compleet te maaien, moeten de banen elkaar altijd enkele centimeters overlappen.
• Beweeg niet achterwaarts.
• Werk op hellingen altijd dwars op de helling.

• Indien de messen met een vreemd voorwerp in aanraking komen, zet u de motor onmiddellijk uit. Wacht de stilstand van het mes af en controleer het apparaat op beschadigingen. Hervat het werk uitsluitend bij een onbeschadigd apparaat.

• Schakel bij langere werkonderbrekingen en voor het transport het apparaat uit en wacht de stilstand van het mes af.

• Reinig het apparaat telkens na gebruik zoals in het hoofdstuk „Reiniging en onderhoud“ beschreven.

Snoeihoogte instellen

Het apparaat bezit 5 posities voor de instelling van de snoeihoogte (25-37-50-62-75 mm):

1. Trek de hefboom (17) naar buiten en verschuif deze tot in de gewenste positie (31).
2. Duw de hefboom (17) weer naar binnen.

De correcte snoeihoogte bedraagt bij een siergazon ongeveer 30 - 45 mm, bij een nuttig gazon ongeveer 40 - 65 mm.

Om voor de eerste keer in het seizoen te snoeien, dient een hoge snoeihoogte gekozen te worden.

Reiniging en onderhoud

Laat reparatiewerkzaamheden en onderhoudswerkzaamheden, die niet in deze handleiding beschreven zijn, op een service-werkplaats doorvoeren. Maak uitsluitend gebruik van originele Grizzly-wisselstukken. Er bestaat gevaar voor ongevallen!

Voer onderhouds- en reinigingswerkzaamheden in principe bij een uitgeschakelde motor en een afgetrokken bougiedop door. Er bestaat gevaar voor verwondingen!

NL

Laat het apparaat vóór alle onderhouds- en reinigingswerkzaamheden afkoelen. Elementen van de motor zijn heet. Er bestaat gevaar voor brandwonden!

Draag bij de omgang met het mes handschoenen.

Neem voor reinigings- en onderhoudswerkzaamheden ook de bijgeleverde bedieningshandleiding van Briggs & Stratton in acht.

Wij adviseren dat u zich voor onderhoudswerkzaamheden aan de motor tot een Briggs & Stratton-dealer richt. Een winkel in uw buurt vindt u op: https://www.briggsandstratton.com/na/en_us/support/dealer-locator.html.

Reiniging en algemene onder- houdswerkzaamheden

Voor reinigings- en onderhoudswerken aan de onderkant van het apparaat kantelt u het apparaat naar achteren, zodat de bougie naar boven steekt.

Zorg ervoor dat een tweede persoon het apparaat vasthoudt, omdat het risico bestaat dat het terug kantelt.

Kantel het apparaat niet opzij of voorwaarts. Bedrijfsvloeistoffen kunnen uitlopen en de motor kan beschadigd worden..

- Houd het apparaat steeds netjes. Gebruik om te reinigen een borstel of een doek, maar geen bijtende reini-gings- of oplosmiddelen.

Gebruik om te reinigen van de motor geen water, het zou de brandstofinstallatie kunnen verontreinigen.

• Verwijder na het maaien vastklevende plantenresten met een stuk hout of plastic. Reinig in het bijzonder de ventilatieopeningen (A 11),de uitwerp-opening en het bereik van de messen (zie ook „Mes reinigen“).
  Gebruik geen harde of puntige voor- werpen, u zou het apparaat kunnen beschadigen.
• Smeer de wielen van tijd tot tijd met olie in.
• Controleer de grasmaaier telkens vóór gebruik op zichtbare gebreken zoals losse, versleten of beschadigde onderdelen. Ga de vaste zitting van alle moeren, bouten en schroeven na.
• Controleer afdekkingen en beschermingsinrichtingen (A 2, 11, 14, 22) op beschadigingen en correcte zitting. Wissel deze eventueel uit.

Luchtfilter uitwisselen

Bedien het apparaat nooit zonder luchtfilter. Stof en vuil geraken anders in de motor en leiden tot beschadigingen aan de machine

1. Trek de bougiestekker (A12) eraf (zie „Bougie onderhouden“).

2. Open de luchtfilterbox (9) en neem er de luchtfilter (10) uit.

3. Reinig de luchtfilter (10) in een sopje en laat hem drogen. Kneed enkele druppels verse motorolie in de luchtfilter.

4. Vervang een defecte luchtfilter door een nieuwe luchtfilter (zie „Vervangstukken/accessoires“).

5. Voor de montage zet u de luchtfilter (10) in de luchtfilterbox (9) en sluit die opnieuw.

Bougie wisselen / instellen

Versleten bougies of een te grote ontstekingsafstand leiden tot een vermindering van het vermogen van de motor.

1. Trek de bougiedop (12) af door gelijktijdig aan de bougie te trekken en te draaien..

2. Schroef de bougie (13) te gen de richting van de wijzers van de klok in uit.

3. Kijk de ontstekingsafstand met behulp van een (in de gespecialiseerde handel verkrijgbaar) voelkaliber na. De ontstekingsafstand moet 0,5-0,6 mm bedragen.

4. Stel de afstand eventueel in doordat u de aardelektrode van de bougie voorzichtig buigt.

5. Reinig de bougie met een draadborstel.

6. Breng de gereinigde en ingestelde bougie aan of vervang een beschadigde bougie door een nieuwe (aanbevolen aanzetmoment 20 Nm, met draai-momentsleutel vastgesteld) (zie „Reserveonderdelen“).

Motorolie verversen

Vervang de motorolie als de ben-zinetank leeg is en de motor warm heeft.

- Ververs de motorolie voor de eerste keer na ongeveer 5 bedrijfsuren, daarna telkens na 50 bedrijfsuren of jaarlijks.

- Voer de oude olie op milieuvrien-delijke wijze af (zie „Afvalverwijdering/milieubescherming“).

1. Trek de bougiestekker af (A 12) ab (zie „Bougie wisselen / instellen“).
2. Open de dop van de olietank (A 19) en pomp de motorolie af met een olie-pomp.
3. Giet motorolie bij (zie „Ingebruikne- ming“).

Mes slijpen/uitwisselen

Laat het mes uitsluitend door een gespecialiseerde werkplaats monteren en demonteren.

Draag handschoenen als u het mes hanteert.

• Trek de bougiestekker ( A 12) af en controleer het mes op slijtage en beschadigingen.
• Laat een stop mes altijd op een servicewerkplaats bijslijpen omdat men daar een controle van de onbalans kan doorvoeren.
• Laat een beschadigd mes of een mes met onbalans altijd op een service-werkplaats uitwisselen.

Een verkeerde montage kan leiden tot ernstige verwondingen.

De carburateur werd in de fabriek vooraf op een optimaal vermogen ingesteld. Indien instellingen achteraf noodzakelijk zijn, laat u de instellingen op een servicewerkplaats doorvoeren.

Onderhoudsintervallen

Voer de in de tabel vermelde onderhoudswerkzaamheden regelmatig door. Door een regelmatig onderhoud wordt de levensduur van het apparaat verlengd. U komt bovendien tot optimale snoeiprestaties en vermijdt ongevallen.

Onderhouds-werkzaamheden (zie „Reiniging en onderhoud“)	Vóór na		Na eerste 5 uren	Na 8 uren	Na 50 uren	Jaar- lijks
	het werk
Schroeven, moeren, bouten nakijken en aandraaien	√
Motoroliepeil/benzinestand controleren en, zo nodig, motorolie/benzine bijvullen	√			√
Bedieningselementen/bereik en geluiddempers reinigen		√		√
Vingerbescherming reinigenb				√
Motorolie verversen			√ √	√
Luchtfilter uitwisselena						√
Bougie reinigen/instellen/uitwisselen				√		√
Mes reinigen/slijpen/uitwisselen		√				√
Geluiddempers en vonken-vangers nakijkenb					√	√
Luchtkoelingssysteem reinigena,b						√

^a bij aanzienlijke stofproductie of sterke vervuiling vaker reinigen
^b zie bedieningshandleiding van Briggs & Stratton

Opslag

Algemene opslaginstructies

Bewaar het apparaat niet met een gevulde vangmand. Bij heet weer begint het gras onder invloed van warmte te broeien. Er bestaat brandgevaar.

• Reinig en onderhoud het apparaat vóór de opslag.
• Laat de motor afkoelen voordat u het apparaat in gesloten lokalen wegzet.
• Gebruik voor de bewaring van de brandstof geschikte en toegestane reservoirs.
• Bewaar het apparaat op een droge en tegen stof beschermde plaats en dit buiten het bereik van kinderen.
• Omhul het apparaat niet met nylonzakken omdat vochtigheid en schimmel tot ontwikkeling zouden kunnen komen.

Apparaat dichtklappen

Voor de plaatsbesparende bewaring kan de grijpstang dubbel worden opgeklapt.

1. Verwijder de grasbak (20).

Open de snelspanhendels (21/25) aan de onderste stang (4) en de bovenste grijpstang (1).

1. Klap de beide stangen naar om- laag. De Bowden kabel (5) mag daarbij niet worden geklemd.

Opslag tijdens langere bedrijfsonderbrekingen

Veronachtzaming van de opslagin-structies kan door brandstofresten in de carburateur tot startproble-men of permanente beschadigingen leiden.

• Ledig de benzinetank op een goed geventileerde plaats.
• Ledig de carburateur: Start daarvoor de motor en laat hem draaien totdat de motor stopt. Laat de motor afkoelen.
• Ververs de olie (zie „Motorolie verversen“).
• Conserveer de motor:
• Draai de bougie uit ( N 13) (zie „Reiniging en onderhoud" (Bougie wisselen / instellen);
• Giet een eetlepel motorolie door de bougieopening in de motorruimte;
• Trek meermaals langzaam aan de starterkabel (17) bij een afgetrokken veiligheidsbeugel (12) en dit om de olie in het binnenste gedeelte van de motor te verdelen.
• Schroef de bougie ( N 13) weer vast.
• Voer oude olie en benzineresten op milieuvriendelijke wijze af (zie „Afvalverwijdering/milieubescherming“).

De benzinetank moet niet gele- digd worden wanneer u aan de benzine een brandstofstabilisator toevoegt (zie "Reserveonderdelen" en bedieningshandleiding Briggs & Stratton).

Afvalverwijdering/milieubescherming

- Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclagepunt.

- Ledig de benzine- en olietank zorgvuldig en geef uw apparaat in een recyclingpark af. De gebruikte kunststof- en metalen onderdelen kunnen per soort gescheiden worden en zo-doende aan een recycling onderworpen worden.

• Oude olie en benzineresten in een recyclingpark afgeven en niet in de riolering of in de afvoer gieten.
• Raadpleeg hiervoor uw Grizzly-dealer.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.
• Werp gesnoeid gras niet in de vuilnisbak, maar onderwerp het aan compostering of verdeel het als mulchlaag onder struiken en bomen.

Vervangstukken/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan contact op met het Service-Center (zie „Grizzly Service-Center“). Houd de hieronder genoemde bestelnummers en het B&S motor-nummer (voor reserve-onderdelen voor de motor) klaar.

Positie Benaming Bestelnr. Handleiding

A 5	Bowden kabel (alleen BRM 42-125 BSA) 91103895
A 10	Originele luchtfilter 91102800
A 15	Voorwiel 91103620
A 18	Achterwiel 91103622
A 20	Grasbak 91103891
A 21/25	Snelspanhendels met montage-accessoires 91103890
A 13	Reservebougie 91103626
	Mes/messenhouder/messenschroef 13700302
	B&S brandstofadditief, 125 ml	30230027
	B&S motorolie, 600 ml	30230029
	B&S onderhoudsset(luchtfilter, 600 ml motorolie, bougie)	91102802

Onderdelen en toebehoren voor de motor (bijvoorbeeld luchtfilter en bougies) kunt u rechtstreeks via Briggs & Stratton bestellen: https://www.briggsandstratton.com/eu/

Mocht u andere onderdelen nodig hebben, dan kunt u de artikelnummers aan de explosietekening ontnemen.

Foutopsporing

Probleem Mogelijke oorzaak Oplossing van de fout
Motor start niet	Te weinig benzine in de tank	Benzine ingieten
	Verkeerde startvolgorde	Aanwijzingen om de motor te starten in acht nemen (zie „Bediening“)
	Bougiedop (A 12) niet correct opgestokenVol roet gekomen bougie	Bougiedop opstekenBougie reinigen, instellen of vervangen (zie „Reiniging en onderhoud“)
	Foutief ingesteld carburateur-mengsel	Carburateur op een servicewerkplaats laten instellen
Motor start, maar apparaat draait niet met maximale capa-citeit	Vervuilde luchtfilter (M 10)	Luchtfilter vervangen (zie „Reiniging en onderhoud“)
	Foutief ingesteld carburateur-mengsel	Carburateur op een servicewerkplaats laten instellen
Motor hapert, loopt vast	Foutief ingesteld carburateur-mengsel	Carburateur op een servicewerkplaats laten instellen
	Vol roet gekomen bougie (N 13)	Bougies reinigen, instellen of vervan-gen (zie „Reiniging en onderhoud“)
Motor wird überhitzt	Ventilatiesleuven (A 11) verstopt	Ventilatiesleuven reinigen
	Verkeerde bougie (N 13)	Bougie wisselen
	Te weinig motorolie in de motor	Motorolie ingieten (zie „Ingebruikname“)
Motor rookt	Vervuilde luchtfilter (M 10)	Luchtfilter vervangen (zie „Reiniging en onderhoud“)
	Te weinig motorolie in de motor	Motorolie ingieten (zie „Ingebruikname“)
Resultaat van het werk niet bevredigend of motor werkt moeilijk	Gras te kort of te hoog	Snoeihoogte wijzigen (zie „Snoeihoogte instellen“)
	Mes stomp	Mes op servicewerkplaats laten scher-pen of uitwisselen
	Mes door gras geblokkeerd, grasvangmand vol, uitwerpkanaal verstopt	Gras verwijderen (zie „Reiniging en onderhoud“)
Mes roteert niet	Mes door gras geblokkeerd Gras verwijderen
	Mes niet correct gemonteerd	Mes op servicewerkplaats laten mon-teren
Abnormale ge-luiden, geram-mel of trillingen	Mes niet correct gemonteerd	Mes op servicewerkplaats laten mon-teren
	Mes beschadigd

Garantie

- De garantieperiode voor dit apparaat bedraagt 2 jaar vanaf aankoopdatum en geldt uitsluitend voor de eerste koper. Dit apparaat is niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie.

- Gelieve eventueel verschillende garantievoorwaarden voor de motor in acht te nemen en daarbij zorgvuldig de bijgevoegde bedieningshandleiding van de motorfabrikant te lezen. „Briggs & Stratton“. Uw garantieclaims worden door deze garantie niet in negatieve zin beïnvloed. “Briggs & Stratton” is bevoegd voor motorproblemen aan uw grasmaaier. Een lijst met alle winkels vindt u op: //www.briggs-andstratton.com/na/en_us/support/dealer-locator.html. Indien er van een ander probleem sprake is, geeft u het apparaat in een niet-gedemonteerde toestand en met aankoop- en garantiebewijs terug aan de dealer.

• Van de garantie uitgesloten zijn:

- Schade, die aan natuurlijke slijtage, overbelasting of onoordeelkundige bediening te wijten is.

- Apparaten, die voor een commerciele toepassing gebruikt worden.

- Beschadigingen, die ten gevolge van veronachtzaming van de bedieningshandleiding ontstaan zijn of als de reinigingsintervallen niet nageleefd werden.

- Apparaten, waarbij reeds technische ingrepen doorgevoerd werden.

- Ook buiten de garantie valt motor-schade die zijn ontstaan door ver-keerde brandstof of een verkeerde mengverhouding en iedere schade aan de machine die te wijten zijn aan onvoldoende smering.

- Volgende onderdelen zijn aan normale slijtage onderhevig en vallen daarom niet onder de garantie: snoei-inrichting, bougies, luchtfilter, brand-stofffilter, startkabel, grasbak.

- Gelieve geen apparaten zonder voor- afgaande telefonische coördinatie naar onze servicewerkplaatsen te zenden. In het andere geval kunnen u ten gevolge van weigering van acceptatie kosten ten deel vallen

- Opgelet: Stuur ons in geen geval een defecte machine met een volle brandstof- of olietank toe. Maak de tanks in ieder geval leeg. Alle materiële schade die hier het gevolg van is (uitlopende olie/benzine als het apparaat op zijn kant of op de kop wordt gelegd) c.q. brandschade tijdens het transport valt ten laste van de afzender.

- De reparatie of de uitwisseling van het apparaat leidt noch tot een verlenging van de garantieperiode, noch wordt door deze voor het apparaat te leveren prestatie of voor eventueel ingebouwde onderdelen een nieuwe garantieperiode ingeleid. Dit geldt ook bij gebruikmaking van een service ter plaatse.

- De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Content
