MANUALE UTENTE Digisight N770UA PULSAR

Attenzione – in caso di utilizzo di dispositivi di comando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse vi è il pericolo di provocare un'esposizione alle radiazioni particolarmente pericolosa.

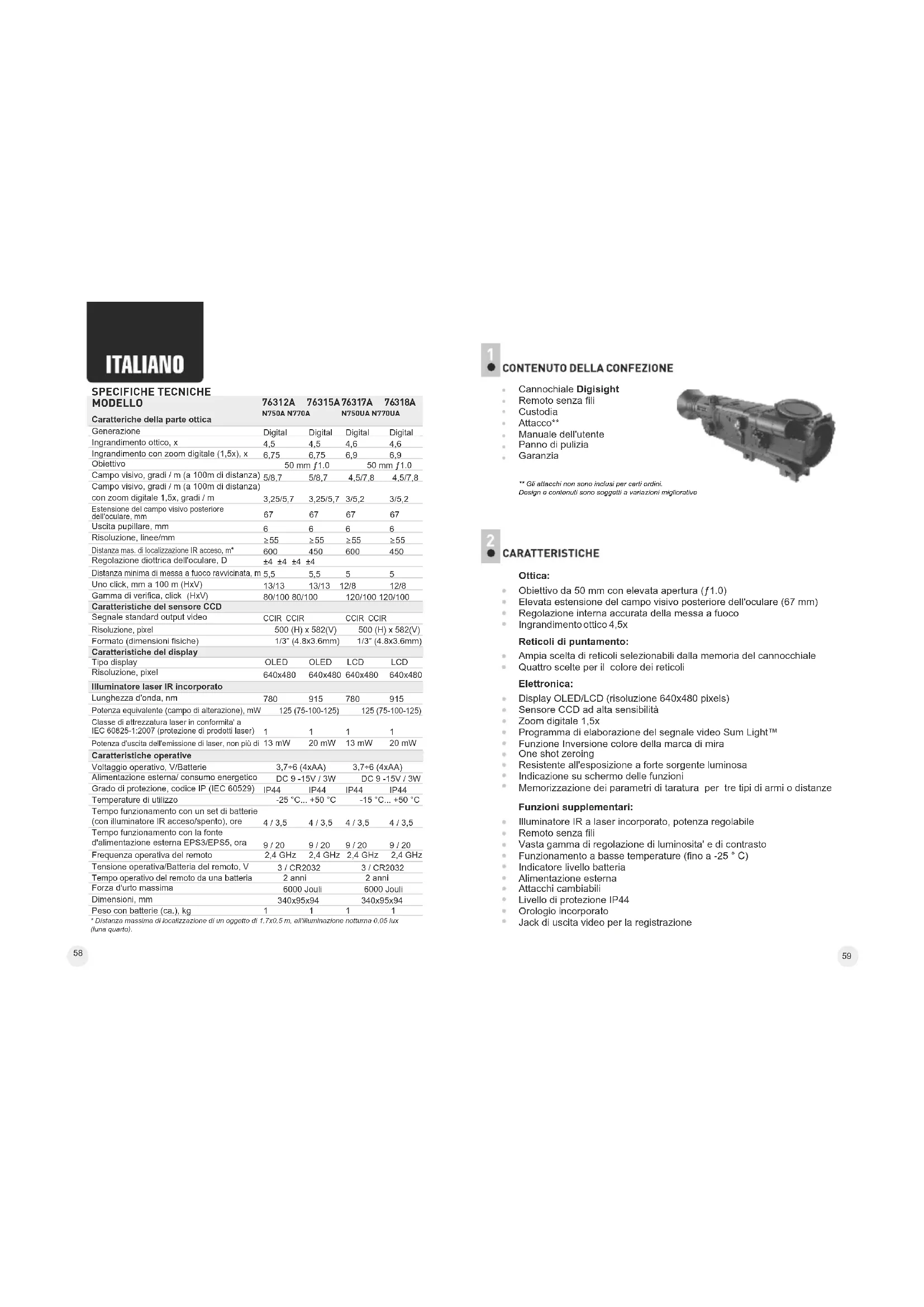

MODELLO	76312A	76315A	76317A	76318A
Caratterliche della parte ottica	N750A	N770A	N750UA	N770UA
Generazione	Digital	Digital	Digital	Digital
Ingrandimento ottico, x	4,5	4,5	4,6	4,6
Ingrandimento con zoom digitale (1,5x), x	6,75	6,75	6,9	6,9
Obiettivo	50 mm f1.0		50 mm f1.0
Campo visivo, gradi / m (a 100m di distanza)	5/8,7	5/8,7	4,5/7,8	4,5/7,8
Campo visivo, gradi / m (a 100m di distanza)
con zoom digitale 1,5x, gradi / m	3,25/5,7	3,25/5,7	3/5,2	3/5,2
Estensione del campo visivo posteriore dell'oculare, mm	67	67	67	67
Uscita pupillare, mm	6	6	6	6
Risoluzione, linee/mm	≥55	≥55	≥55	≥55
Distanza mas. di localizzazione IR acceso, m*	600	450	600	450
Regolazione diottrica dell'oculare, D	±4 ±4 ±4	±4
Distanza minima di messa a fuoco ravvicinata, m	5,5	5,5	5	5
Uno click, mm a 100 m (HxV)	13/13	13/13	12/8	12/8
Gamma di verifica, click (HxV)	80/100	80/100	120/100	120/100
Caratteristiche del sensore CCD
Segnale standard output video	CCIR CCIR		CCIR CCIR
Risoluzione, pixel	500 (H) x 582(V)		500 (H) x 582(V)
Formato (dimensioni fisiche)	1/3" (4.8x3.6mm)		1/3" (4.8x3.6mm)
Caratteristiche del display
Tipo display	OLED	OLED	LCD	LCD
Risoluzione, pixel	640x480	640x480	640x480	640x480
Illuminatorie laser IR incorporato
Lunghezza d'onda, nm	780	915	780	915
Potenza equivalente (campo di alterazione), mW	125 (75-100-125)		125 (75-100-125)
Classe di attrezzatura laser in conformita' a IEC 60825-1:2007 (protezione di prodotti laser)	1	1	1	1
Potenza d'uscita dell'emissione di laser, non più di	13 mW	20 mW	13 mW	20 mW
Caratteristiche operative
Voltaggio operativo, V/Batterie	3,7+6 (4xAA)		3,7+6 (4xAA)
Alimentazione esterna/ consumo energetico	DC 9 -15V / 3W		DC 9 -15V / 3W
Grado di protezione, codice IP (IEC 60529)	IP44	IP44	IP44	IP44
Temperature di utilizzo	-25 °C... +50 °C		-15 °C... +50 °C
Tempo funzionamento con un set di batterie (con illuminatore IR acceso/spento), ore	4 / 3,5	4 / 3,5	4 / 3,5	4 / 3,5
Tempo funzionamento con la fonte d'alimentazione estema EPS3/EPS5, ora	9 / 20	9 / 20	9 / 20	9 / 20
Frequenza operativa del remoto	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Tensione operativa/Batteria del remoto, V	3 / CR2032		3 / CR2032
Tempo operativo del remoto da una batteria	2 anni		2 anni
Forza d'urto massima	6000 Jouli		6000 Jouli
Dimensioni, mm	340x95x94		340x95x94
Peso con batterie (ca.), kg	1	1	1	1

* Distanza massima di localizzazione di un oggetto di 1,7x0,5 m, all'illuminazione notturna 0,05 lux (luna quarto).

CONTENUTO DELLA CONFEZIONE

Cannochiale Digisight

• Remoto senza fili
Custodia
Attacco**
Manuale dell'utente
Panno di pulizia
Garanzia

** Gli attecchi non sono inclusi per certi ordini.

Design e contenuti sono soggetti a variazioni migliorative

• Obiettivo da 50 mm con elevata apertura (f1.0)
• Elevata estensione del campo visivo posteriore dell'oculare (67 mm)
Regolazione interna accurata della messa a fuoco
• Ingrandimento ottico 4,5x

Reticoli di puntamento:

• Ampia scelta di reticoli selezionabili dalla memoria del cannocchiale
Quattro scelte per il colore dei reticoli

Elettronica:

• Display OLED/LCD (risoluzione 640x480 pixels)
• Sensore CCD ad alta sensibilità
• Zoom digitale 1,5x
Programma di elaborazione del segnale video Sum Light™
Funzione Inversione colore della marca di mira
One shot zeroing
• Resistente all'esposizione a forte sorgente luminosa
• Indicazione su schermo delle funzioni
Memorizzazione dei parametri di taratura per tre tipi di armi o distanze

Funzioni supplementari:

• Illuminatore IR a laser incorporato, potenza regolabile
• Remoto senza fili
Vasta gamma di regolazione di luminosita' e di contrasto
Funzionamento a basse temperature (fino a -25 °C)
• Indicatore livello batteria
• Alimentazione esterna
Attacchi cambiabili
• Livello di protezione IP44
Orologio incorporato
Jack di uscita video per la registrazione

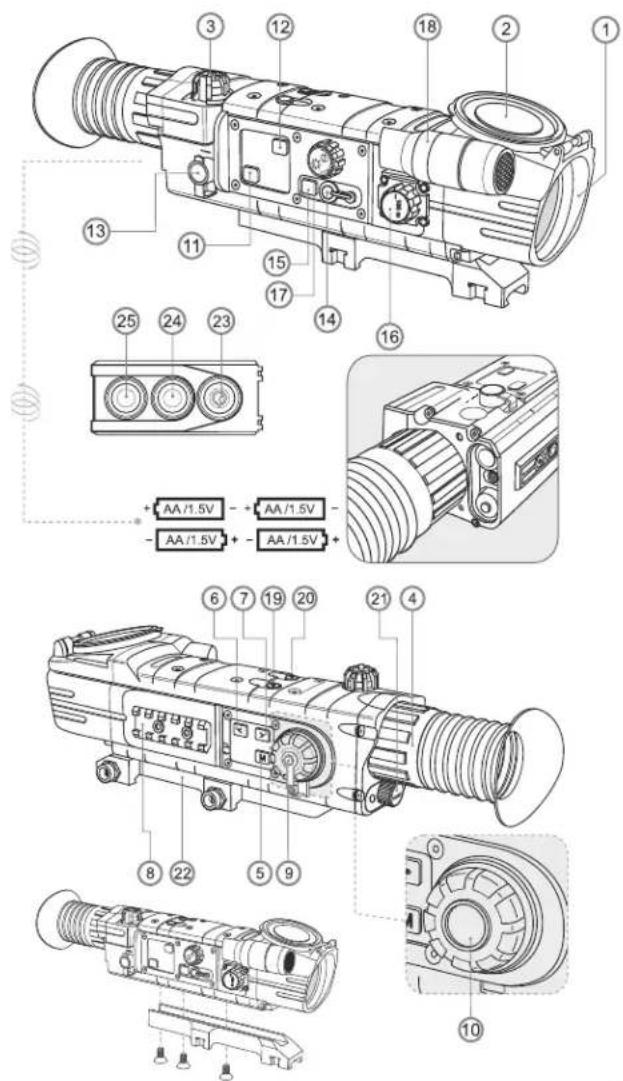

COMPONENTI ED ELEMENTI DI CONTROLLO

① Obiettivo.
② Tappo copriobiettivo.
③ Interruttore principale a cinque posizioni (OFF-ON-IR•-IR•-IR•).
④ Anello di regolazione diottrica dell'oculare.
⑤ Pulsante "M" (Menu).
⑥ Pulsante “◀” (Sinistra).
⑦ Pulsante "▶" (Destra).
⑧ Slitta Weaver.
⑨ Coperchio torretta Deriva/Elevazione
10 Torretta Deriva/Elevazione.
⑪ Pulsante "Sum Light™" (funzione di miglioramento del contrasto).
⑫ Pulsante "Contrast" (funzione di miglioramento del contrasto)
⑬ Presa "Power" connessione per alimentazione esterna
14 Presa "Video Out"
⑮ Pulsante cambio regolazione di luminosita' e di contrasto
16 Pomolo messa a fuoco.
17 Comando regolazione di luminosita' e di contrasto
18 Illuminatore IR incorporato.
19 Pulsante "SCR" – zoom digitale attivo
20 Pulsante "INV" – inversione di colore di marca di mira
21 Vano batteria.
22 Attacco.
Remoto senza fili:
23 Pulsante "ON".
24 Pulsante "IR"
25 Pulsante "ZOOM".

+←	Direzioni di movimento di mira
X=00Y=00	Coordinate di mira X e Y
	Regime "Autocontrasto"
S	Funzione "SumLightTM"
	Regolazione del livello di luminosita' o contrasto
00:00 AM	Orologio
	Indicatore livello batteria
	Modo regolazione ore
x1.5	Zoom digitale 1.5x
IR- IR: IR:	Indicazione livello potenza del diodo IR
	Indicazione funzionamento dall'alimentatore esterno
	One shot zeroing
	Indicazione attivazione del remoto senza fili
	Quadro limite
×	Croce supplementare
	Commutazione del segnale video d'uscita PAL/NTSC
	Selezione del reticolo
	Selezione dell' arma

5 DESCRIZIONE

Il Digisight è stato creato per l'osservazione ed il tiro in luce crepuscolare o notturna. In completa oscurità (assenza di stelle o della luna) l'uso dell'illuminatore IR incorporato è fortemente consigliato. Il vostro Digisight è un apparecchio versatile che può essere utilizzato in un ampio campo di applicazioni, sia profesionali che amatoriali, quali caccia, tiro sportivo, registrazione notturna ed osservazione.

6 LINEE GUIDA PER L'USO

Prima dell'utilizzo assicurarsi di aver montato il cannocchiale avendo rispettato quanto indicato nella sezione "Fissaggio dell'attacco".

• Conservare l'obiettivo nell'astuccio coperto.
  • Non immergere nell'acqua.
  La garanzia si perde se lo strumento viene riparato oppure smontato.
  Pulizia dei parti ottici estemi si fa con cautela e nel caso di necessità evidenziale. Si rimuove (togliere oppure soffiare via) la sabbia e la polvere. Si usa la stoffa di cotone o bastoncino di legno nonché soluzioni o alcohol adatto alle pulizie di lenti. Non porre liquido su lente.
  Il cannocchiale funziona nell'ampia scala di temperatura. Se pero' il cannocchiale si è esposto al freddo, non accenderlo entro 3 o 4 ore.
  Se non si riesce a fissare facilmente il cannocchiale (senza gioco, lungo la canna) sulla fucile o nel caso dei dubbi sul fissaggio, si consigla di contattare l'officina d'armaiolo specializzata.
• Sparare col cannocchiale non correttamente posizionato causa la spostazione di taratura che rende il tiro impossibile.
• Per assicurare il funzionamento corretto e per eliminare i guasti che provocano l'usura anticipata o la rottura, è obbligatoria la manutenzione ordinaria.
  Non lasciare le batterie inserite se l'unità non deve essere usata per un lungo periodo (un mese o più).
  Non esporre le batterie al riscaldamento eccessivo della luce solare, fuoco o altro del genere.

7 INSERIMENTO DELLE BATTERIE

• Svitare e rimuovere il coperchietto del vano batterie (21).
  Inserire 4 batterie di tipo AA rispettando i segni presenti nel vano batterie.
• Riposizionare il coperchietto del vano batterie ed avvitarlo denso. Livello cariche viene indicato nel basso del pannello informativo.
• In caso batteria scarica, un'icona rossa □ lampeggia sul pannello indicatore e nel centro del display.

Nota bene: per essere sicuri che l'autonomia possa essere lunga ed affidabile, utilizzare batterie ricaricabili con capacità di almeno 2500mAh. Non utilizzare batterie di diversi tipi o con diversi livelli di carica.

ALIMENTAZIONE ESTERNA

Il cannocchiale può essere alimentato con una sorgente elettrica esterna DC (spina 2,1 mm), con voltaggio stabilizzato tra 9V e 15V (massimo consumo 3W) o 12V da autoveicolo.

L'alimentatore esterno (AC/DC) deve essere collegato alla presa "Power" (13), posizionata sul lato destro dell'apparecchio.

Si prega di collegare lo spinotto correttamente! Notare che il pin centrale dell'alimentatore che si collega alla presa "Power" del cannocchiale deve avere il segno "+". L'alimentatore potrebbe avere il simbole -O- +

La connessione di un alimentatore esterno (indicata da un'icona nell'angolo superiore destro - vedere immagine) interrompe automaticamente l'alimentazione mediante batterie.

L'alimentazione esterna NON RICARICA le batterie presenti nel cannocchiale!

Nota: consigliamo d'usare fonti d'alimentazione esterni EPS3 o EPS5, per assicurare 9-20 ore del funzionamento autonomo.

USO

Fissaggio dell'attacco

Prima di utilizzare il cannocchiale, si deve montare l'attacco nel seguente modo.

Il Digisight può essere utilizzato con diversi tipi di attacchi, quali Euro-prism, Weaver, attacco laterale, MAK ed altri, che consentono di montare il cannocchiale virtualmente su qualunque arma.

I quattro fori sulla base del cannocchiale permettono di fissare l'attacco in diverse posizioni. La scelta della posizione di fissaggio assicura il corretto eye-relief (l'estensione del campo visivo posteriore dell'oculare, ossia la distanza ottimale tra occhio e oculare senza perdita parte del campo visivo) in funzione del tipo di carabina.

• Fissare l'attacco alla base del cannocchiale con le viti e la chiavetta (vedi lo schema - pag. 61).
  • Assicuri nella comodità della posizione selezionata.
• Smontare il cannocchiale, svitare le viti a meta, applicare un prodotto anti-svitamento sul filetto della vite e avvitare fino a fine corsa (senza forzare troppo per non spanare il filetto). Lasciare che il prodotto anti-svitamento si asciughi.
  Ora il cannocchiale e' pronto per essere montato sul fucile.

Nota: cambiare la posizione dell'attacco può richiedere la ri-taratura dello stesso.

Accensione e regolazione d'immagine

• Inserire le batterie come descritto nella sezione "INSERIMENTO DELLE BATTERIE" oppure collegare un alimentatore esterno.
  • Sollevare il copriobiettivo (2).
• Accendere il cannocchiale ruotando l'interruttore (3) sulla posizione "ON": il display si accenderà in alcuni secondi.
• Regolare la nitidezza dell'immagine con la ghiera di messa a fuoco diottrica (4). Dopo queste regolazioni, non è più necessario intervenire sulla regolazione diottrica, indipendentemente dalla distanza o da altri fattori.
• Per regolare la luminosità del display, ruotare la ghiera (17). Il livello di luminosità da 0 a 20 è mostrato accanto all'icona* nella parte superiore del display.
• Per cambiare il modo di regolazione del contrasto display premere il pulsante (15). Pittogramma ① appare sul pannello informativo, a destra il livello contrasto 0-20.

Premendo in sucessione il tasto (20) si cambia il colore "INV" del reticolo: Premo 1a volta – la parte principale del reticolo è nera, la parte supplementare rossa;

Premo 2a volta – la parte principale del reticolo è nera, la parte supplementare verde;

Premo 3a volta – la parte principale del reticolo è bianca, la parte supplementare verde; Premo 4a volta – la parte principale del reticolo è bianca, la parte supplementare rossa.

• Scegliere un oggetto non in movimento che sia, ad esempio, a 100 metri di distanza.
• Ruotare la ghiera di messa a fuoco (16) per ottenere le migliore definizione dell'immagine. Per la regolazione veloce di un bersaglio a 100 metri, impostare la ghiera di messa a fuoco (16) sul segno "100".
• Attenzione! La distanza di focalizzazione cambia in funzione al livello di luminosita' – di giorno il punto 100 m sulla maniglia corrisponde alla distazna di circa 10 m.
• Per aumentare l'ingrandimento dello strumento attivare con il pulsante "SCR" (19) 1.5x zoom digitale. L'ingrandimento sara' 6.8x.
• In condizione di poca luce o in completa oscurità accendere l'illuminatore IR incorporato (18) ruotando il seletto (3) sulla posizione "IR". Diodo IR di tre livelli di Potenza: selezionare quello desiderato con seletto (3) nelle posizioni IR·IR:IR: .
• Per spegnere il cannocchiale, ruotare l'interruttore (3) sulla posizione "OFF".
  • Chiudere il copriobiettivo (2).

TARATURA (ZEROING)

Il Digisight prevede sue metodi di taratura - quello tradizionale e quello "one shot".

La taratura dovrebbe essere eseguita in condizioni di temperatura simili a quelle di effettivo utilizzo, seguendo i seguenti passi:

Taratura (zeroing) tradizionale:

• Sistemare la carabina con il cannocchiale già montato su un bench rest.
  • Sistemare un bersaglio a circa 100 m di distanza
  Regolare il cannocchiale secondo le istruzioni della sezione 9 "USO".
• Centrare l'arma sul centro di bersaglio mediante il cannocchiale meccanico.
• Caricare l'arma e sparare 3-4 colpi, sempre mirando nello stesso punto del bersaglio.
  Esaminare il bersaglio e determinare se il punto di mira coincide con quello di impatto; se è necessario apportare delle correzioni, regolare il punto di mira agendo sulla torretta di regolazione (10).
  Per fare ciò, svitare il coperchietto della torretta (9) e premere la torretta (10) fino a sentire un click. La prima pressione della torretta abilita il movimento verticale del reticolo (appare un'icona 📋), la seconda pressione abilita il movimento orizzontale (appare un'icona 📋). Una successiva pressione interrompe il processo di regolazione per tornare al normale stato.

• Controllare la precisione delle regolazioni sparando altri 3 o 4 colpi.

Il cannocchiale è ora tarato ("azzerato") per questa distanza specifica.

Metodo "one shot":

Seguire i primi quattro passi, descritti precedentemente nella sottosezione "Taratura (zeroing) tradizionale". Sparare una volta.
Se il punto di impatto non combacia con il punto di puntamento, premere il pulsante "M" (5) per accedere al menu principale e scegliere l'opzione "Zeroing" (indicata da pittogramma).
A destra di pittogramma appare un altra pittogramma; e la croce supplementare (C) al centro di mira.
- Mantenere la mira sul punto di puntamento ruotando la torretta di deriva/alzo – muovere il croce supplementare (C) orizzontalmente/verticalmente relativamente alla mira finché il croce combaci con il punto di impatto (P) (vedi fig.). Per attivare la direzione di movimento, premere la torretta fino a sentire un click. Con il cambio della direzione del punto, la coordinata attiva cambia il colore per il rosso.
Attenzione! La mira si sposta solamente nei limiti del quadro rosso (veda la figura) che determina la gamma di verifiche – 80 click su orizzontale e 100 click su verticale (modelli 76312A/76315A). 120 click su orizzontale e 100 click su verticale (modelli 76317A/76318A).
Uscire dal sottomenu "Zeroing" tenendo premuto il pulsante "M" per un secondo. La mira si sposta al punto di impatto.
- Sparare un altro colpo – il punto di impatto dovrebbe ora combaciare con il punto di puntamento.
Il cannocchiale è ora tarato ("azzerato") per questa distanza specifica.

N.B.: i parametri di azzeramento (coordinate X, Y) sono salvati nella memoria del cannocchiale al numero 1 del menu opzione: "scelta delle armi". Se si desidera azzerare il cannocchiale usando un'altra arma o un'altra distanza, selezionare l'opzione 2 o 3 (nella sezione menu opzioni "scelta dell'arma" 11) e procedere all'azzeramento.

MENU PRINCIPALE

Il menu principale del Digisight include le seguenti opzioni:

• Selezione del reticolo nella memoria del cannocchiale
  Selezione dell'arma
  "One shot zeroing" (spiegazioni dettagliate nella sezione 10 TARATURA)
• Sezione uscita video / disabilitazione
  Impostazione dell'orologio

Procedura

Per selezionare tra le varie opzioni del menu premere in modo breve o lungo ◀/▶ i pulsanti di navigazione. Per entrare nel menu e sottomenu desiderato premere brevemente il tasto "M";premere ulteriormente per confermare la scelta. Per l'uscita dal menu e sottomenu (a seconda della posizione del cursore) premere a lungo il tasto "M"

Selezione del reticolo nella memoria del cannocchiale

• Questa opzione del menu consente di selezionare uno dei reticoli salvati nella memoria del cannocchiale.
• Selezionare l'icona -+- e premere il tasto "M".
  Premere i tasti◀/▶ per selezionare un reticolo della lista (il nome reticolo viene indicato accanto al numero).
• Confermare la scelta premendo il tasto "M".
  L'elenco e le descrizioni dei reticoli sono disponibili all'indirizzo www.pulsar-nv.com

IMPORTANTE!

Si prega di notare che a causa della tecnologia OLED display (modelli 76312A e 76315A), dopo il caricamento di un nuovo reticolo, è possibile avere sul display del cannocchiale un "immagine fantasma" del reticolo precedente. L"immagine fantasma" si presenta con linee bianche semitrasparenti. L'immagine potrebbe apparire se il nuovo reticolo non contiene elementi (quall linee, cerchi, bar, ecc.) del reticolo precedente. Dopo un po' l' "immagine fantasma" diventa meno evidente. Non ci assumiamo alcuna responsabilità per reclami dovuti all' "immagine fantasma", per il continuo cambiamento dei reticoli.

Scelta dell'arma

• Questa opzione del menu consente di selezionare tre tipi di taratura, a seconda di armi differenti o distanze diverse.
• Selezionare l'icona ◎ con i pulsanti ◀/▶ quindi scegliere un numero della lista (1, 2, 3).
  Confermare la scelta premendo il tasto "M". Il numero dell'opzione selezionata è indicato sul pannello nella parte inferiore del display. Nota. Originariamente il reticolo, per tutte le tre varianti si trova nel centro di visualizzazione (coordinate X = 0; Y = 0). Tarare il cannocchiale per ogni opzione da memorizzare.

Selezione uscita video

Premere il pulsante "M" (5) con i pulsanti ◀/▶ (6, 7) selezionare l'icona ➔.
- Selezionare con i pulsanti ◀/▶ uscita video - PAL o NTSC.

Impostazione dell'orologio

Premere il tasto "M" e selezionare l'icona nel menu.
- Spostare il cursore con i tasti di navigazione◀/▶ per selezionare il formato dell'ora "24" o "AM / PM".
Premere "M" per procedere alla configurazione ora. Impostare l'ora con i tasti di navigazione ◀/▶. È possibile tenere premuto il pulsante fino all'ora desiderata.
Premere "M" per procedere alla configurazione minuto. Impostare il minuto secondo le istruzioni di cui sopra.
Per uscire dal menu principale, tenere premuto "M" per un secondo, o attendere 10 secondi per uscire automaticamente.

Indicazione delle funzioni più' utilizzate

Gestione dell' illuminatore IR, regolazione della luminosità e contrasto, attivazione del "Sumlight", le funzioni di "Contrasto automatico" e "Zoom" vengono visualizzate con icone grandi nella parte superiore del display.

REGOLAZIONE RAPIDA DELL'IMMAGINE

Il Digisight ha diversi modalità per migliorare la qualità dell'immagine:

La modalità "Contrast" consente un rapido miglioramento dell'immagine (pulsante (12), è indicata da un'icona)).
La modalità "Sum Light™" attiva un algoritmo avanzato per aumentare la sensibilità in condizioni li luce bassa o completa socurità (pulsante (11) è indicata da un'icona S).

Funzione Sum Light™ e specifiche

Alla prima attivazione, si attiva automaticamente la funzione Sum Light™, in base al principio di sommare il segnale nell'interno della matrice CCD. L'uso della funzione Sum Light™ aumenta la sensibilità del visore e permette osservazioni al crepuscolo senza l'utilizzo dell'infrarosso. Durante l'uso del Digisight se vi e' sufficiente luminosita' la funzione Sum Light™ puo' essere disattivata manualmente da menu'.

Allo stesso tempo non bisogna dimenticare l'aumento del livello sonore sull'immagine nelle condizioni di sensibilità' elevata, la riduzione della frequenza cambio immagini, ritardo immagine – con il cannocchiale spostato in un modo brusco l'immagine e' impreciso; tali effetti non sono considerati diffetti. Sul display dello strumento possono essere visualizzati i punti luminosi di color bianco (pixel); il numero di pixel aumenta se attivata la funzione SumLight™ per la specifica della funzione e non e' considerato un defetto.

USO DELL SLITTA WEAVER 7/8" ADDIZIONALE

Il cannocchiale è equipaggiato da una slitta Weaver addizionale (8) posizionata sulla parte sinistra del corpo. Grazie a questa slitta è possibile applicare accessori come:

• Torcia IR Pulsar-940 (940 nm);
• Fonti d'alimentazione esterni EPS3;
• Videoregistratore CVR640 etc.

USO DELLA PRESA VIDEO OUT

Il cannocchiale è dotato di una presa Video Out/Video In (14) per collegare un apparecchio di registrazione esterno e per trasmettere il segnale video a monitor, televisioni etc.

Prima selezionare output video di riferimento - PAL o NTSC (Veda capitolo 11 "Menu principale")
Collegare al terminale "Video out" (14) il ricevitore del segnale video, accendere il cannocchiale.

REMOTO SENZA FILI

Il remoto serve per far funzionare l'attrezzo, diodo IR laser e zoom digitale.

Tre pulsanti sul remoto:

• Pulsante "ON" (23) – accendere/spegnere il cannocchiale (tenere premuto 2 s).
• Pulsante "IR" (24) – accendere/spegnere diodo IR, cambiare il livello di potenza.
  Pulsante "Zoom" (25) – accendere/spegnere zoom digitale.

Prima d'iniziare a far funzionare il remoto bisogna attivarlo secondo l'istruzioni di sotto:

• Accendere il cannocchiale e selezionare Attivazione Remoto nel menu indicato con pittogramma
  Premere il pulsante "M", aspettare il messaggio "WAIT" ed iniziare count-down delle ore mentre tenendo premuto entro 2 secondi qualsiasi pulsante del remoto.
  Se l'attivazione e' un successo, appare il messasggio COMPLETE vicino alla pittogramma 📋. Il remoto e' attivato per iniziare il funzionamento.

Se il remoto non funziona, bisogna cambiare la batteria. Svitare le viti sulla piastra posteriore del remoto, spostare il coperchio posteriore, estrarre la batteria vecchia, inserire la batteria nuova CR2032.

ISPEZIONE TECNICA

Si raccommanda procedere col manutenzione ogni volta di andare a caccia. Controlli obligatori:

Le parte esterni (fissure, ammaccature profonde, traccia di corrosione non sono accettabile).
• Le corrette fissure all'arma (gioco non accettabile assolutamente).
Le lenti d'obiettvo, d'oculare e d'illuminatore IR (fissure, machie di grasso, goccie d'acqua ed altre traccie non accettabile).
- Alimentatori e contatti elettrici della camera batterie (la batteria deve essere caricata, eletrolita, sale, acido non accettabili).
Il corretto funzionamento del selettore modi, regolatore d'luminosita' display, altri elementi di controllo.
Il funzionamento delle pomolo messa a fuoco, anello d'oculare.

MANUTENZIONE

La manutenzione ordinaria si esercita al minimo due volte all'anno e si procede come segue:

• Pulire superfici di metallo esterne e di plastico, rimuovere la polvere, lo sporco, l'acqua/umidità, pulire con la stoffa di cottone impregnata un po' coll'olio adatto all'arma o vaselina.
• Pulire i contatti elettrici della camera batterie, usare i solventi organici non grassi.
• Controllare visualmente lenti d'oculare, d'obiettivo e d'illuminatore IR, rimuovere la sabbia, polvere e se necessario, pulire le superfici esterne.

CONSERVAZIONE

Si conserva lo strumento nell'astuccio; l'ambiente è secco, ben ventilato. Alla conservazione lunga si toglie la batteria d'alimentazione.

GUASTI EVENTUALI E MODO DI ELIMINARLI

La tabella sotto si elenca eventuali guasti durante l'uso del visore. Si raccommanda di seguire esattamente la procedura di controllo e di eliminazione come per tabella indicata. Le verifiche indicate nella tabella sono obbligatorie ai fini di rivelare le cause dei guasti durante l'uso dello strumento; le azioni per coreggerli sono indicati ai fini di eliminarli. Se il problema continua ad esistere, si raccommanda di rivolgerlo al costruttore.

guasto	causa eventuale eliminazione
Cannocchiale non si accende.	Batterie d'alimentazione non inserlo correttamente.	Veda la marcatura per inserire correttamente.
	Contatti sade batterie sono acidi batterie "scorrono" oppure il liquido reattivo sui contatti.	Pulire sade batterie e contatti.
	Le batterie sono completamente scariche.	Installare batterie ricaricate.
Immagine del segno non chiara non si riesce acentrare l'oculare.	Per correggere la vista manca diotria d'oculare.	Se si usa gli occhiali con lenti plu' di +/- 4, si segue il minno tramite l'oculare con gli occhiali.
Immagine del segno chiara, l'immagine dell'oggetto alla distanza di meno 30 m non e' chiara.	Polvere e/o condensato sulle superfici esterne dell'obiettivo e dell'oculare.	Pulire superfici esterne con la stoffa di cotone.Asciugare il minno per 4 ore nell'ambiente caldo.
Allo sparo il segno si sposta.	Manca fissamento rigido del cannocchiale sul fuile oppure l'attacco non e' serrato con il fissaggio filettato	Con trollare e il fissaggi o del cannocchiale. Verificare il titolo di cartuccia, se precisamente quello usato nelle prove del cannocchiale.Se la cartuccia era usata per le prove d'esate ed adesso e' l'inverno (o all'contrario), l'eventuale spostamento del punto zero non e' escluso.
Cannocchiale non si centra.	Regolazione non è corretta.	Per la regolazione dello strumento veda sezione 9 "Uso". Controllare superfici esterne di lenti d'obiettivo e d'oculare,pullire se il caso, rimuovere polvere, condensato, brina ecc.Alle temperature basse si può' ricorrere al rivestimento anti appannato come per esempio per gli occhiali correttivi.
	Uso di cannocchiale di giorno alla distanza di osservazione grande.	Controllare di notte la focalizzazione del canocchiale.
Cannocchiale non si acconde con il romoto.	Il remoto non è attivato.Scarico batteria.	Attivi il remoto secondo istruzioni nel paragrafo 15.Cambiare la batteria CR2032.
Segno appena visibile, che non ostacola la distanza di localizzazione e l'efficienza da l'osservazione si può notare sul display dopo aver attivato l'illuminatore laser IR.	Questo è un effetto normale per illuminatore eye-safe.	Non è un difetto.
Dopo la modifica del reticolo si può avere una residua "immagine fantasma"	Questo effetto e' dovuto alla tecnologia del display OLED	Non è un difetto.

Funzionamento di matrice (CCD) specifica

Display CCD sono usali negli strumenti digitali Pulsar, sono caratterizzati da qualità' elevata ma puo' accadere che un pixel (oppure alcuni pixel) abbiano diversi livelli di luminescenza (piu' luminiosi o piu' scuri). Questo puo' accadere non solo nelle condizioni notturne ma anche di giorno, in particolare se attivata la funzione Sum Light™. La presenza di pixel piu' chiari o piu'scuri nel display CCD entro il 4% e' conforme alle specifiche di produttore di sensori. Il livello di luminescenza di pixel chiari sullo schermo display dipende anche dai tipo di CCD, e dalla temperatura durante l'uso.

РУССКИЙ
