РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Digisight N770UA PULSAR

Внимание – использование других не упомянутых здесь элементов управления и настройки или других методов эксплуатации может подвергнуть Вас опасному для здоровья излучению.

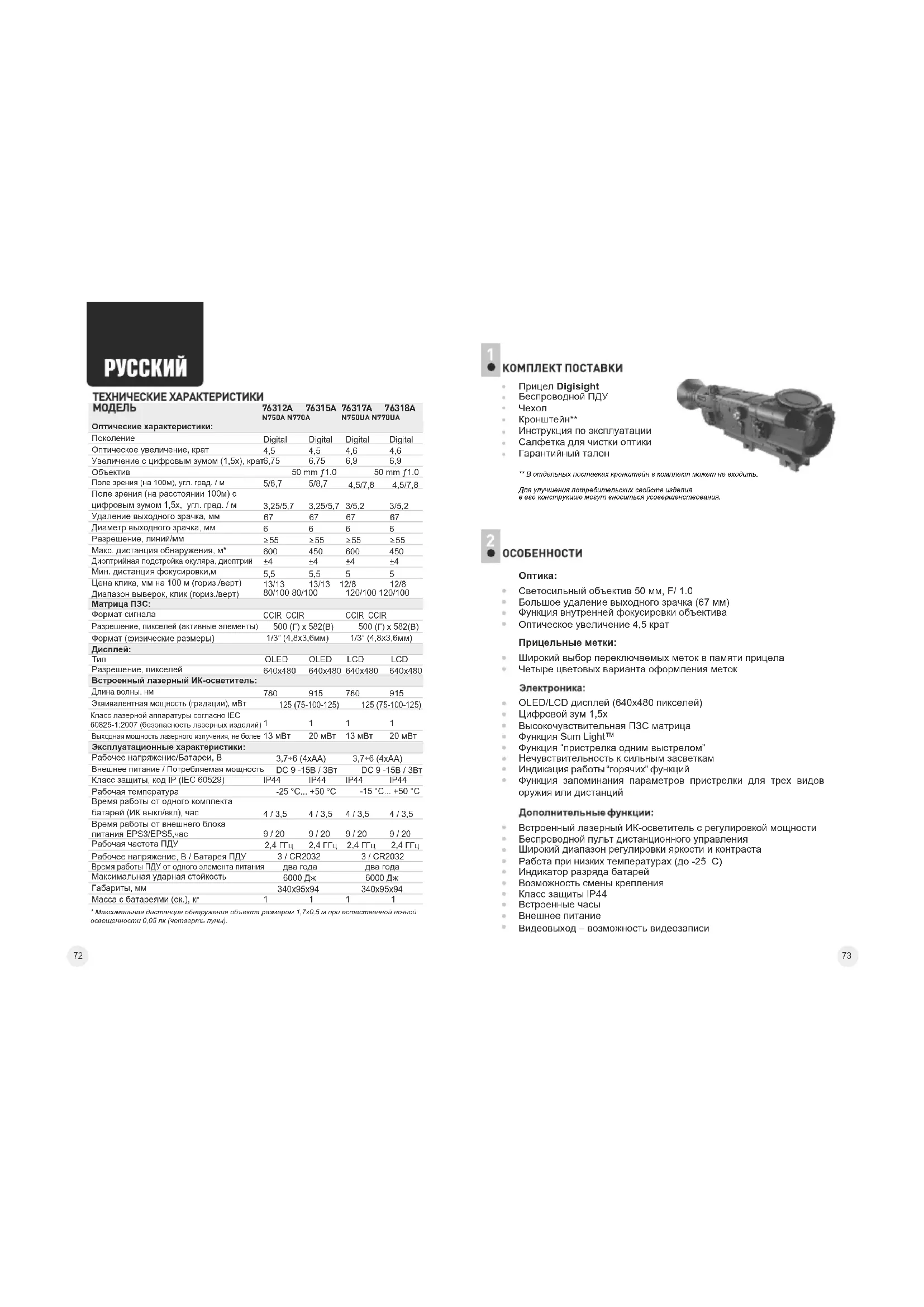

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ
76312A 76315A 76317A 76318A N750A N770A N750UA N770UA

Поколение	Digital	Digital	Digital	Digital
Оптическое увеличение, крат	4,5	4,5	4,6	4,6
Увеличение с цифровым зумом (1,5х), крат6,75		6,75	6,9	6,9
Объектив	50 mm f1.0		50 mm f1.0
Поле зрения (на 100м), угл. град. / м	5/8,7	5/8,7	4,5/7,8	4,5/7,8
Поле зрения (на расстоянии 100м) с цифровым зумом 1,5х, угл. град. / м	3,25/5,7	3,25/5,7	3/5,2	3/5,2
Удаление выходного зрачка, мм	67	67	67	67
Диаметр выходного зрачка, мм	6	6	6	6
Разрешение, линий/мм	≥55	≥55	≥55	≥55
Макс. дистанция обнаружения, м*	600	450	600	450
Диоптрийная подстройка окуляра, диоптрий	±4	±4	±4	±4
Мин. дистанция фокусировки,м	5,5	5,5	5	5
Цена клика, мм на 100 м (гориз./верт)	13/13	13/13	12/8	12/8
Диапазон выверок, клик (гориз./верт)	80/100	80/100	120/100	120/100
Матрица ПЗС:
Формат сигнала	CCIR CCIR		CCIR CCIR
Разрешение, пикселей (активные элементы)	500 (Г) x 582(В)		500 (Г) x 582(В)
Формат (физические размеры)	1/3" (4,8x3,6мм)		1/3" (4,8x3,6мм)
Дисплей:
Тип	OLED	OLED	LCD	LCD
Разрешение, пикселей	640x480	640x480	640x480	640x480
Встроенный лазерный ИК-осветитель:
Длина волны, нм	780	915	780	915
Эквивалентная мощность (градации), мВт	125 (75-100-125)		125 (75-100-125)
Класс лазерной аппаратуры согласно IEC 60825-1:2007 (безопасность лазерных изделий)	1	1	1	1
Выходная мощность лазерного излучения, не более	13 мВт	20 мВт	13 мВт	20 мВт
Эксплуатационные характеристики:
Рабочее напряжение/Батареи, В	3,7+6 (4xAA)		3,7+6 (4xAA)
Внешнее питание / Потребляемая мощность	DC 9 -15B / 3Вт		DC 9 -15B / 3Вт
Класс защиты, код IP (IEC 60529)	IP44	IP44	IP44	IP44
Рабочая температура	-25 °C... +50 °C		-15 °C... +50 °C
Время работы от одного комплекта батарей (ИК выкл/вкл), час	4 / 3,5	4 / 3,5	4 / 3,5	4 / 3,5
Время работы от внешнего блока питания EPS3/EPS5,час	9 / 20	9 / 20	9 / 20	9 / 20
Рабочая частота ПДУ	2,4 ГГц	2,4 ГГц	2,4 ГГц	2,4 ГГц
Рабочее напряжение, В / Батарея ПДУ	3 / CR2032		3 / CR2032
Время работы ПДУ от одного элемента питания	два года		два года
Максимальная ударная стойкость	6000 Дж		6000 Дж
Габариты, мм	340x95x94		340x95x94
Масса с батареями (ок.), кг	1	1	1	1

* Максимальная дистанция обнаружения объекта размером 1,7x0,5 м при естественной ночной освещенности 0,05 лк (четверть луны).

КОМПЛЕКТ ПОСТАВКИ

• Прицел Digisight
Беспроводной ПДУ
Чехол
Кронштейн**
- Инструкция по эксплуатации
Салфетка для чистки оптики
Гарантийный талон

** В отдельных поставках кронштейн в комплект может не входить.

Для улучшения потребительских свойства изделия

в его конструкцию могут вноситься усовершенствования.

• Светосильный объектив 50 мм, F/1.0
• Большое удаление выходного зрачка (67 мм)
Функция внутренней фокусировки объектива
• Оптическое увеличение 4,5 крат

Прицельные метки:

• Широкий выбор переключаемых меток в памяти прицела
  Четыре цветовых варианта оформления меток

Электроника:

OLED/LCD дисплей (640x480 пикселей)
Цифровой зум 1,5x
• Высокочувствительная ПЗС матрица
Функция Sum Light™
Функция "пристрелка одним выстрелом"
Нечувствительность к сильным засветкам
- Индикация работы "горячих" функций
Функция запоминания параметров пристрелки для трех видов

оружия или дистанций

Дополнительные функции:

Встроенный лазерный ИК-осветитель с регулировкой мощности
Беспроводной пульт дистанционного управления
- Широкий диапазон регулировки яркости и контраста
Работа при низких температурах (до -25 С)
- Индикатор разряда батарей
Возможность смены крепления
Класс защиты IP44
Встроенные часы
Внешнее питание
Видеовыход – возможность видеозаписи

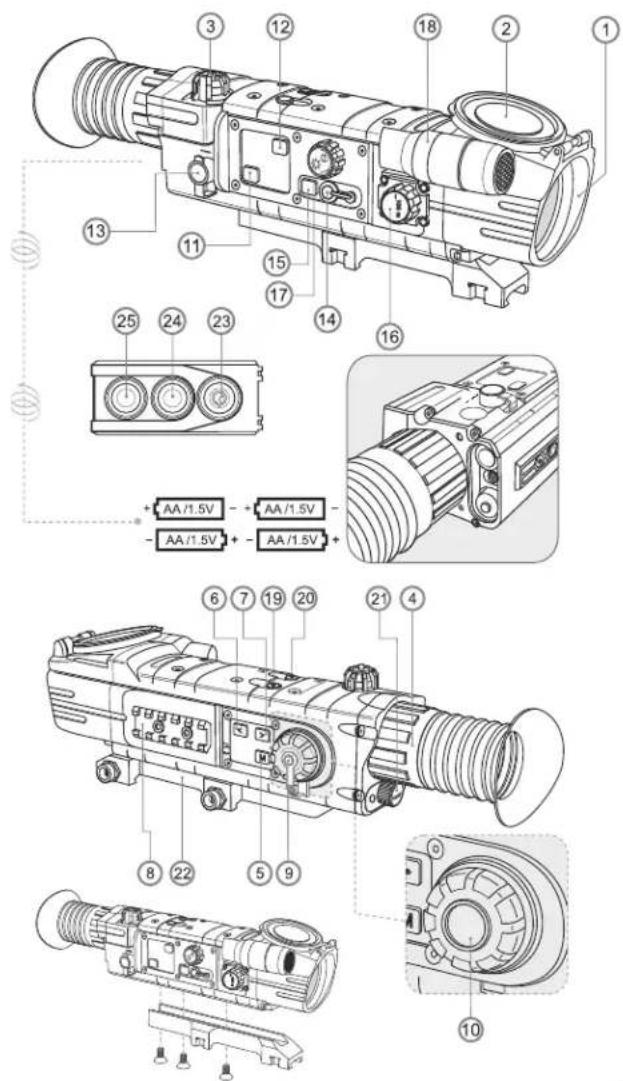

ЭЛЕМЕНТЫ ПРИЦЕЛА И ОРГАНЫ УПРАВЛЕНИЯ

① Объектив.
② Крышка объектива.
③ Пятипозиционный переключатель (OFF-ON-IR•-IR•-IR!).
④ Кольцо диоптрийной настройки окуляра.
⑤ Кнопка "М" (меню).
⑥ Кнопка "◀" (влево).
⑦ Кнопка "►" (вправо).
⑧ Планка Weaver.
⑨ Крышка диска выверок
10 Диск выверок.
⑪ Кнопка "SumLight™" (активация алгоритма повышения чувствительности).
⑫ Кнопка "Autocontrast" (возможность автоматического увеличения контраста)
⑬ Разъем "Power" для подключения внешнего питания.
⑭ Видеовыход.
⑮ Кнопка переключения режима регулировки яркости и контраста.
16 Ручка внутренней фокусировки объектива.
⑰ Ручка регулировки яркости/контраста изображения.
18 Встроенный (лазерный) ИК-осветитель.
⑲ Кнопка "SCR" – активация цифрового зума.
20 Кнопка "INV" - переключение режимов цвета метки
21 Контейнер батарей.
22 Кронштейн.
23 Кнопка "ON".
24 Кнопка "IR".
25 Кнопка "ZOOM".

Беспроводной ПДУ:

ПИКТОГРАММЫ ИНФОРМАЦИОННОЙ ПАНЕЛИ:

←	Направление движения метки
X=00Y=00	Координаты метки X и Y
	Режим "Автоконтраст"
S	Функция "SumLightTM"
	Регулировка уровня яркости / контраста
00:00 AM	Часы
	Индикатор разряда батарей
	Режим настройки часов
x1.5	Цифровой зум 1.5х
IR·IR·IR	Индикация уровня мощности ИК-осветителя
	Индикация работы от внешнего источника питания
	Режим пристрелки одним выстрелом
	Индикация активации беспроводного ПДУ
	Ограничительная рамка
×	Опорный крест
	Переключение выходного видеосигналаPAL/NTSC
+	Выбор прицельной метки
	Выбор оружия

ОПИСАНИЕ

Прицел ночного видения Digisight предназначен для наблюдения и ведения прицельной стрельбы в сумеречное и ночное время. В условиях полной темноты (отсутствие света звезд и луны), рекомендуется использование встроенного инфракрасного осветителя. Ваш прицел Digisight - универсальный прибор ночного видения, идеально подходит для различных сфер профессионального и любительского применения, включая охоту, спортивную стрельбу, ночную видеосъемку, наблюдение.

ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

Прицел ночного видения предназначен для длительного использования. Для обеспечения долговечности и полной работоспособности необходимо придерживаться следующих рекомендаций:

• Перед началом эксплуатации прицела убедитесь, что Вы установили и зафиксировали кронштейн согласно указаниям раздела "Установка кронштейна".
  Храните прицел с закрытой крышкой объектива и в чехле.
  • Выключите прицел после использования.
• Прицел не предназначен для погружения в воду.
  Самостоятельно ремонтировать и разбирать гарантийный прицел запрещается!
  Наружную чистку оптических деталей производите очень аккуратно и только в случае необходимости. Вначале осторожно удалите (смахните или сдуйте) с оптической поверхности пыль и песок, после осуществляйте чистку. Пользуйтесь чистой хлопчатобумажной салфеткой (ватой и деревянной палочкой), специальными средствами для лина с многослойными покрытиями.
• Прицел может эксплуатироваться в широком диапазоне температур. Если прибор эксплуатировался на холоде и был внесен в теплое помещение, не вынимайте его из чехла в течение не менее 2-3 часов, это позволит предотвратить появление конденсата на внешних оптических элементах.
• Если Вам не удалось легко и надежно (без люфта, строго вдоль линии ствола) установить прицел на ружье или у Вас имеются сомнения в правильности крепежа – обязательно обратитесь в специализированную оружейную мастерскую. Стрельба с неправильно установленным прицелом снижает точность попадания в цель!
• Для обеспечения безотказности работы, предупреждения и устранения причин, вызывающих преждевременный износ или выход из строя узлов и деталей, необходимо своевременно проводить технический осмотр и обслуживание прицела.
• При длительном хранении (свыше одного месяца) вынимайте батареи из прицела.
  Батареи не должны подвергаться чрезмерному нагреву от солнечного света, огня или подобных источников.

УСТАНОВКА БАТАРЕЙ

Открутите ручку крышки контейнера батарей (21) и снимите крышку.
Установите батареи в соответствии с маркировкой на крышке.
Поставьте крышку контейнера батарей на место и заверните ручку до тех пор, пока крышка не прижается плотно к корпусу прицела. Уровень заряда отображается на информационной панели(). При полном разряде батарей на информационной панели и в центре дисплея мигает пиктограмма красного цвета.

Примечание: для обеспечения продолжительной и стабильной работы прицела рекомендуется использовать качественные аккумуляторы типа АА емкостью не менее 2500 мАч. Не используйте разнотипные элементы питания или батареи с разным уровнем заряда.

ВНЕШНЕЕ ПИТАНИЕ

Прицел может работать от внешнего источника питания (штекер 2,1 мм) или от автомобильной сети. Диапазон входных напряжений от 9В до 15В. Потребляемая мощность до 3Вт.

Источник внешнего питания (AC/DC) следует подключать к разъему "Power" (13), находящемуся в тыльной части правой панели прибора.

Внимание! В штекере питания подключаемом к прицелу центральный контакт должен быть "+".

Возможная маркировка на штекере или источнике питания -0-+

При подключении источника внешнего питания на информационной панели появится пиктограмма - и питание от аккумуляторов отключится.

Во время работы от источника внешнего питания зарядка аккумуляторов не осуществляется!

Рекомендуем использовать источник внешнего питания EPS3 или EPS5, обеспечивающие от 9 до 20 часов автономной работы.

ЭКСПЛУАТАЦИЯ

Установка кронштейна:

Перед началом эксплуатации прицела на него необходимо установить кронштейн.

Прицел может использоваться с различными типами кронштейна – Weaver, Евро-призма, Лось, боковой, адаптером МАК и др., позволяющими установить прицел на многие типы оружия.

Наличие крепежных гнезд в основании прицела позволяет установить кронштейн в одно из нескольких положений. Выбор положения кронштейна помогает обеспечить правильное положение удаления выходного зрачка в зависимости от типа оружия.

• С помощью шестигранного ключа и винтов привинтите кронштейн к основанию прицела (см. рис. на стр.75);
  Установите прицел на ружье и удостоверьтесь в удобстве выбранного положения, затем снимите прицел;
• Приоткрутите винты, нанесите резьбовой фиксатор на резьбу винтов и закрутите их. Дайте фиксатору высохнуть в течение некоторого времени.
• Прицел готов для установки на оружие.
• После первой установки Вашего прицела на оружие необходимо выполнить рекомендации раздела "Пристрелка прицела к оружию". Примечание. При смене положения кронштейна, возможно,

Включение и настройка изображения

• Установите батареи в соответствии с указаниями раздела "Установка батарей" или подключите внешний источник питания согласно рекомендациям.
  Откройте крышку объектива (2).
  Включите прицел, повернув переключатель (3) в положение "ON" – через несколько секунд загорится дисплей.

• Настройте резкое изображение символов на дисплее вращением кольца диоптрийной подстройки окуляра (4). После данной настройки, независимо от дистанции и других условий, вращать кольцо диоптрийной подстройки (4) не требуется.

• Для регулировки яркости дисплея вращайте ручку (17). Уровень яркости - от 0 до 20 – отображается справа от пиктограммы в верхней части дисплея.
• Для переключения в режим регулировки контраста дисплея нажмите кнопку (15). В верхней части дисплея появится пиктограмма ⚙ , справа от нее – уровень контраста - от 0 до 20.

Последовательным нажатием на кнопку "INV" (20) Вы можете сменить режим цвета прицельной метки:

1-е нажатие – основная часть метки черная, дополнительная часть метки красная;

2-е нажатие – основная часть метки черная, дополнительная часть метки зеленая;

3-е нажатие – основная часть метки белая, дополнительная часть метки зеленая;

4-е нажатие – основная часть метки белая, дополнительная часть метки красная.

• Выберите неподвижный объект наблюдения, удаленный на некотором расстоянии, например, 100 м.
  Поворотом ручки фокусировки (16) объектива добейтесь максимального качества изображения. Для быстрой настройки на цель, находящуюся на расстоянии 100 метров, установите метку ручки фокусировки (16) объектива напротив отметки "100". Внимание! Дальность фокусировки изменяется в зависимости от уровня освещенности - в дневных условиях метка "100м" на ручке фокусировки соответствует дистанции около 10 м.
• Для увеличения кратности прибора активируйте нажатием кнопки "SCR" (19) 1.5х цифровой зум. В результате увеличение составит около 6,8 крат.
  В условиях недостаточной ночной освещенности для повышения качества наблюдения включите лазерный ИК-осветитель (18). ИК-осветитель имеет три уровня мощности — выберите нужный, установив переключатель (3) в положении IR·IR: илиR:
• По окончании использования выключите прицел, повернув переключатель (3) в положение "OFF".
  Закройте крышку (2) объектива.

ПРИСТРЕЛКА ПРИЦЕЛА К ОРУЖИЮ

В прицеле реализована возможность пристрелки двумя методами - традиционным и методом "одного выстрела". Пристрелку рекомендуется производить при температуре, близкой к температуре эксплуатации прицела в следующем порядке:

Традиционный метод пристрелки:

• Установите оружие с прицелом на прицельном станке.
Установите мишень на пристреливаемую дальность, например, 100 м.
Настройте прицел согласно рекомендации раздела
"Эксплуатация".
Наведите оружие на центр мишени по механическому прицелу.
Сделайте 3-4 выстрела, тщательно и однообразно прицеливаясь в точку прицеливания.
- Определите кучность стрельбы и положение средней точки попадания (СТП). При отклонении СТП в какую-либо сторону более чем на допустимую величину, вращением диска выверок (10), добейтесь совмещения СТП с прицельной точкой.
- Для этого открутите крышку диска выверок (9), нажмите на диск (10) до щелчка. Первое нажатие диска позволяет переместить метку по вертикали (в верхнем левом углу появится пиктограмма ), повторное нажатие до щелчка позволяет переместить метку по горизонтали (появится пиктограмма ) (см. рис.). Повторное нажатие обеспечит выход из режима.
• Проверьте правильность выверки повторной стрельбой.
• Прицел пристрелян на выбранную дистанцию.

Пристрелка методом "одного выстрела"

• Выполните первые четыре пункта, перечисленные в подразделе "Традиционный метод пристрелки".
  Сделайте выстрел. Если точка попадания не совпада с точкой прицеливания, нажатием кнопки "М" войдите в меню прицела и кнопками ◀/▶ (6,7) выберите пункт «Пристрелка» (обозначается пиктограммой ⊕).
• Справа от пиктограммы ☐ появится пиктограмма ☐; и опорный крест (K) в центре прицельной метки.
  Удерживая метку в точке прицеливания, вращением диска выверок передвигайте опорный крест (К) по осям X и Y относительно метки до тех пор, пока опорный крест не совместится с точкой попадания (П). (см. рис.).
• Для смены направления движения метки с вертикального на горизонтальное нажмите на диск выверок до щелчка. При смене направления движения метки, активная координата меняет цвет с белого на красный.

Внимание! Прицельная метка может передвигаться только в пределах красной ограничительной рамки (см. рис.), которая определяет диапазон выверок – 80 по горизонтали и 100 кликов

по вертикали (модели 76312А/76315А); 120 по горизонтали и 100 кликов по вертикали (модели 76317UA/76318UA).

• Выйдите из подменю «Пристрелка», удерживая кнопку "М" в течение одной секунды. Метка переместится в точку попадания.
• Сделайте повторный выстрел - теперь точка попадания должна совпадать с точкой прицеливания.
• Прицел пристрелян на выбранную дистанцию.

Примечание: параметры пристрелки (координаты X;Y) записываются в память прицела под номером 1 в пункте "Выбор оружия". Если Вы хотите пристрелять прицел на другом оружии или на другую дистанцию, выберите номер 2 или 3 (подробнее см. пункт "Выбор оружия" раздела 11).

ОСНОВНОЕ МЕНЮ

Функционал меню включает в себя следующие пункты:

• Выбор метки из памяти прицела
• Выбор оружия
  • Пристрелка прицела одним выстрелом (см. раздел 10)
• Выбор стандарта видеосигнала/отключение видеовыхода
  Настройка часов
  • Активация беспроводного ПДУ (см. раздел 15)

Работа с меню

Короткое или длительное нажатие кнопок навигации ◄/▶ — перемещение между пунктами меню. Короткое нажатие кнопки “М”— вход в меню и подменю, подтверждение выбора. Длительное нажатие кнопки “М”— выход из подменю и меню (в зависимости от положения курсора).

Выбор метки из памяти прибора

Данный пункт позволяет выбрать метку из набора меток, записанных в памяти прицела.

- Выберите в меню пиктограмму— и нажмите "М".

- Кнопками ◄/▶выберите метку из списка (порядковый номер отображается рядом с пиктограммой—), на дисплее отображается выбранная метка.

- Подтвердите выбор нажатием кнопки "М". Список и описание меток можно найти на сайте www.pulsar-nv.com

ВНИМАНИЕ!

В связи с особенностями технологии OLED дисплеев (модели 76312А и 76315А), после смены метки на дисплее прицела Вы можете заметить следы от предыдущей метки в виде полупрозрачных белых линий. Следы могут появиться в том случае, если новая метка не содержит некоторых элементов (такие как линии, круги, штрихи и пр.) предыдущей метки. Через некоторое время следы от меток становятся менее заметными. Появление следов на дисплее после неоднократной смены метки не является браком и как гарантийный случай не рассматривается.

Выбор оружия

Данный пункт позволяет выбрать три варианта параметров пристрелки для разных типов оружия либо для разных дистанций.

- Кнопками ◀/▶ выберите в меню пиктограмму Ⓞ затем выберите номер из списка (1; 2; 3).

- Подтвердите выбор нажатием кнопки "М". Номер выбранного варианта используемого оружия (дистанции) отображается на информационной панели в нижней части дисплея.

Примечание. Первоначально метка для всех трех вариантов расположена в центре дисплея (координаты X=0;Y=0). Далее для каждого варианта оружия (дистанции) осуществляется отдельная пристрелка.

Выбор стандарта видеосигнала

Нажмите кнопку "М" и кнопками ◀/▶ выберите пиктограмму
- Выберите кнопками ◀/► нужный стандарт выходного видеосигнала – PAL или NTSC.
- Для выхода в главное меню удерживайте кнопку "М" нажатой одну секунду, либо подождите 10 секунд - выход в главное меню будет произведён автоматически.

Настройка часов

Нажмите на кнопку "М" (5) и выберите пиктограмму
- Кнопками ◀/▶ перемещайте курсок для выбора формата времени "24" либо "АМ/РМ".
Нажмите "М" для перехода к настройке значения часа. Настройте с помощью кнопок ◀/►. Для ускоренного перелистывания параметров, удерживайте кнопку ◀ или ► нажатой до появления нужного значения.
Нажмите "М" для перехода к настройке значения минут. Настройте аналогично описанию в предыдущем пункте.
- Для выхода из подменю "Часы" в главное меню удерживайте кнопку "М" нажатой одну секунду либо подождите 10 секунд для автоматического выхода.

Примечание: после извлечения батарей данные о текущем времени сохраняются в памяти прицела в течение двух месяцев.

Индикация работы "горячих" функций.

Переключение режимов работы встроенного ИК-осветителя, регулировка яркости и контраста, видеосигнала, включения функции "Sumlight", "Autocontrast" и "Zoom" отображаются в виде укрупненных всплывающих пиктограмм в верхней части дисплея.

НАСТРОЙКА ИЗОБРАЖЕНИЯ

В прицеле имеется два режима быстрой настройки изображения - Autocontrast и Sum Light™:
Autocontrast (возможность автоматического усиления контраста), кнопка (12) (обозначается пиктограммой ①);
Sum Light™ (активация алгоритма повышения чувствительности) кнопка (11) (обозначается пиктограммой S).
Функция Sum Light™ и ее особенности.
При первом включении прицела автоматически активируется функция Sum Light™, которая поз воляет с ущественно увеличить чувствительность ПЗС-матрицы в случае снижения уровня освещенности, благодаря чему становится возможным наблюдение в условиях низкой освещенности без использования подсветки.

При использовании прицела при достаточном уровне ночной освещенности функцию можно отключить вручную через меню. В дальнейшем при включении запоминается последнее состояние функции перед выключением прицела.

Внимание! При более высокой чувствительности происходит увеличение уровня шумов на изображении, снижается частота смены кадров, изображение замедляется - при резком перемещении прибора изображение может "смазываться", такие явления не являются дефектами. На дисплее прицела могут быть видны светящиеся белые точки (пиксели), количество точек может увеличиться при включении функции SumLight™ – это связано с особенностями работы данной функции и дефектом также не является.

ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНОЙ ПЛАНКИ WEAVER 7/8

Прицел оборудован дополнительной планкой Weaver (8), находящейся на левой стороне корпуса. С ее помощью Вы можете установить дополнительные аксессуары, такие как:

• дополнительный ИК-фонарь;
• источники внешнего питания EPS3;
• видеорекордер CVR640 и др.

РАЗЪЕМ VIDEO OUT

Разъем "Video out" (14) предназначен для подключения внешних видеозаписывающих устройств и вывода изображения на монитор.

• Выберите стандарт выходного видеосигнала - PAL или NTSC (см. соответствующий пункт раздела 11 "Основное меню").
  Подсоедините к разъёму "Video out" (14) видеозаписывающее устройство и включите прицел.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Беспроводной пульт дистанционного управления дублирует функции включения прибора, ИК-осветителя и цифрового зума.

На пульте имеется три кнопки:

• Кнопка "ON" (23) - включение/выключение прицела (для включения/выключения удерживать две секунды).
• Кнопка "IR" (24) - включение/выключение ИК-осветителя, изменение уровня мощности.
• Кнопка "Zoom" (25) – включение/выключение цифрового зума.
  Перед началом работы с ПДУ его необходимо активировать, для этого:
  Включите прицел и выберите пункт меню "Активация ПДУ" (пиктограмма 📞).
  Нажмите кнопку "М", появится сообщение "Wait" и начнется обратный отсчет времени, в течение которого нажмите и удерживайте в течение двух секунд любую кнопку ПДУ.
  В случае успешной активации возле пиктограммы появится сообщение "Complete". Пульт активирован и готов к работе.

Если ПДУ не работает, замените батарею. Для этого открытите винты на тыльной панели ПДУ, снимите заднюю крышку, извлеките старую и вставьте новую батарею CR2032.

ТЕХНИЧЕСКИЙ ОСМОТР

При техническом осмотре, рекомендуемом перед каждым выездом на охоту, проверьте:

• Внешний вид прицела (трещины, глубокие вмятины и следы коррозии не допускаются).
  Правильность и надежность крепления прицела на оружии (люфты категорически не допускаются).
  Состояние линз объектива, окуляра и ИК-подсветки (трещины, жировые пятна, грязь и другие налеты не допускаются).
• Состояние элементов питания и электрических контактов батарейного отсека (батарейки не должны быть разряжены; следы электролита, солей и окисления не допускаются).
  Надежность срабатывания переключателя режимов работы, регулятора яркости, кнопок управления.
• Плавность хода ручки фокусировки объектива и кольца окуляра.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание проводится не реже двух раз в год и заключается в выполнении изложенных ниже пунктов:

Очистите наружные поверхности металлических и пластмассовых деталей от пыли, грязи и влаги; протрите их хлопчатобумажной салфеткой.

Почистите электрические контакты батарейного отсека, пользуясь любым нежирным органическим растворителем.
Осмотрите линзы окуляра, объектива и ИК-осветителя; осторожно смахните пыль и песок, если необходимо, почистите их наружные поверхности.

ХРАНЕНИЕ

Храните прицел всегда только в чехле, в сухом, хорошо вентилируемом помещении. При длительном хранении обязательно извлеките батареи питания.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

В таблице приведен список возможных проблем, которые могут возникнуть при эксплуатации прицела. Произведите рекомендуемую проверку и исправление в порядке, указанном в таблице. При наличии дефектов, не перечисленных в таблице, или при невозможности самостоятельно устранить дефект, прицел следует вернуть для ремонта.

неисправность	возможная причина	исправление
Прицел не включается.	Батареи установлены неправильно.	Установите батареи в соответствии с маркировкой.
	Окислены контакты в контейнере батарей - "потекли" батареи или на контакты попала химически активная жидкость.	Очистите контейнер батарей, зачистите контакты.
	Батареи полностью разрядились.	Установите новые батареи.

неисправность	возможная причина	исправление
Нечеткое изображение прицепльной метки – не удается навестись окуляром.	Для коррекции Вашего зрения не хватает диоптрийного расхода окуляра.	Если Вы пользуетесь очками с силой линя более +/- 4, то наблюдайте в окуляр прицева через очки.
При четком изображении прицепльной метки нечеткое изображение объекта, находящегося на расстоянии не менее 30 м.	Пыль или конденсат на наружных или внутренних оптических поверхностях объектива.	Протрите наружные оптическое поверхности мягкой хлопчатобумажной салфеткой.Просушите прицел – дайте постоять 4 часа в теплом помещении.
При стрельбе сбивается метка.	Нет жесткости установки прицела на оружии или крепление не заф и кс и ров в но ре зёб о вым фиксатором.	Проверьте жесткость установки прицела на оружии и надежность фиксации крепления к прищелу. Убедитесь, что Вы используето именно тот тип патронов, которым ранее пристреливали Ваше оружие и прицел. Если Вы пристреливали прицел летом, а эксплуатирует его зимой (или наоборот), то не исключено некоторое изменение нулевой точки пристрелики.
	Использование прицела в дневных условиях на дальных дистанциях наблюдения.	Настройте прибор в соответствии с разделом 9 "Эксплуатация".Проверьте наружные поверхности лина объектива и окуляра; при необходимости очистите их от пыли, конденсата, иная и т.д. В холодную погоду Вы можете использовать специальные антизапотевающие покрытия (например, как для коригирующих очков).Проверьте фокусировку прицела в ночных условиях.
Прицел не включается с помощью беспроводного ПДУ.	ПДУ не активирован.Разряжена батарея ПДУ.	Активируйте ПДУ согласно инструкциям пункта 15.Установите новую батарею CR2032.
После включения встроенного лазерного светителя на дисплее может наблюдаться малозаметная текстура, не влияющая на дальность обнаружения и эффективность наблюдения.	Данный эффект связан с особенностью работы лазерных светителей.	Недостатком не является.
После смены метки на дисплее прицела заметны следы от предыдущей метки в виде полупрозаранных белых линий.	Данный эффект связан с особенностью технологии OLED дисплеев.	Недостатком не является.

Особенности работы матриц ПЗС

ПЗС матрицы, используемые в цифровых приборах Puisar, отличаются высоким качеством, но даже в них допускаются пиксели (или скопления из нескольких пикселей) с различным уровнем свечения (более яркие или более темные). Эти дефекты могут быть заметны при наблюдении не только в ночных условиях, но и днем, а особенно – при включении функции SunLight™. Наличие светлых или темных пикселей, пятен в ПЗС матрицы (до 4%) допускается в соответствии с нормативными документами производителя матрицы. Уровень свечения на экране дисплей светлых пикселей также зависит от типа ПЗС матрицы, от температуры нагрева матрицы во время эксплуатации.
