РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Digisight LRF N870 PULSAR

Внимание – использование других не упомянутых здесь элементов управления и настройки или других методов эксплуатации может подвергнуть Вас опасному для здоровья излучению.

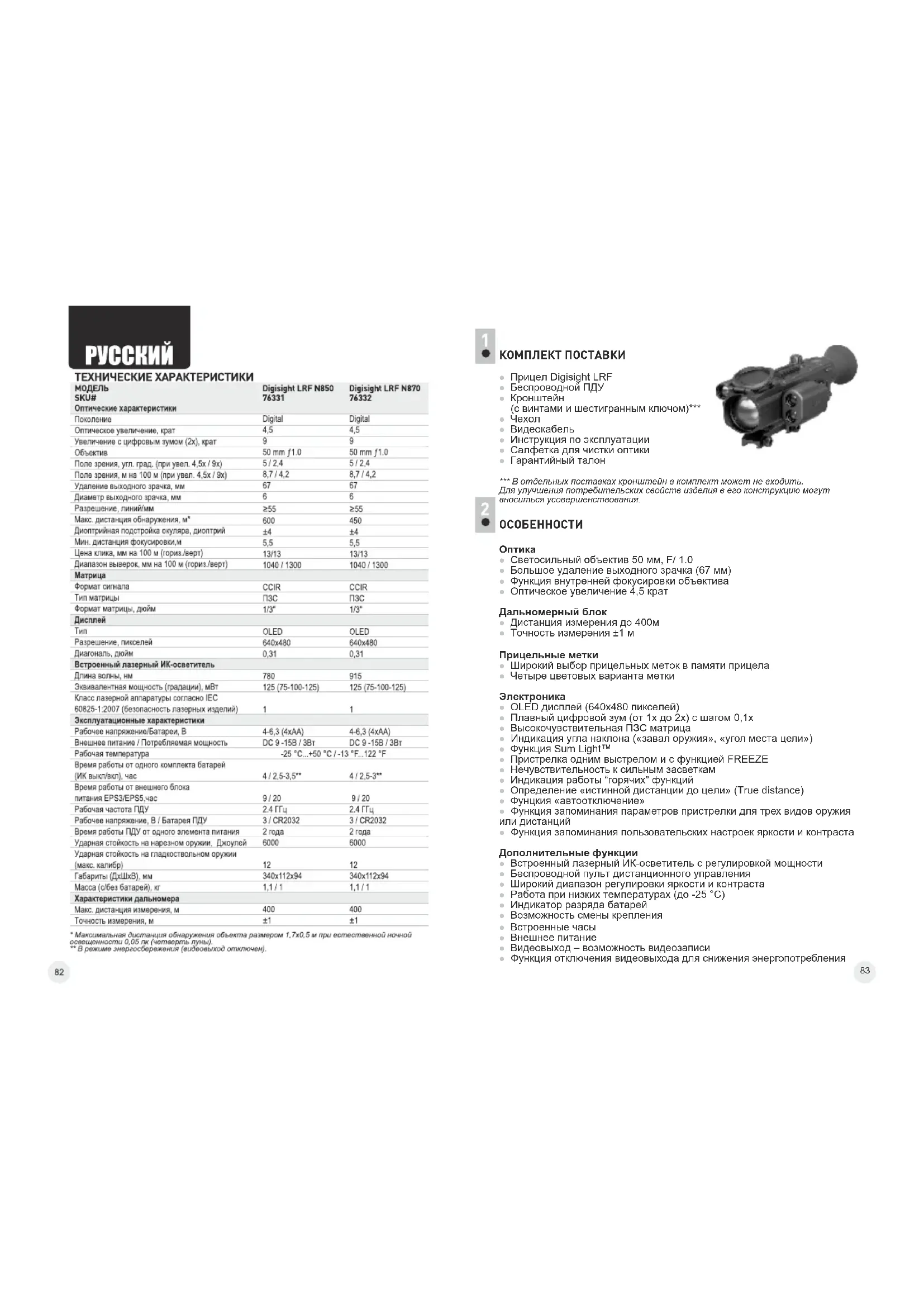

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬSKU#	Digisight LRF N85076331	Digisight LRF N87076332
Оптические характеристики
Поколение	Digital	Digital
Оптическое увеличение, крат	4,5	4,5
Увеличение с цифровым зумом (2х), крат	9	9
Объектив	50 mm f1.0	50 mm f1.0
Поле зрения, угл. град. (при увел. 4,5x / 9x)	5 / 2,4	5 / 2,4
Поле зрения, м на 100 м (при увел. 4,5x / 9x)	8,7 / 4,2	8,7 / 4,2
Удаление выходного зрачка, мм	67	67
Диаметр выходного зрачка, мм	6	6
Разрешение, линий/мм	≥55	≥55
Макс. дистанция обнаружения, м*	600	450
Диоптрийная подстройка окуляра, диоптрий	± 4	± 4
Мин. дистанция фокусировки,м	5,5	5,5
Цена клика, мм на 100 м (гориз./верт)	13/13	13/13
Диапазон выверок, мм на 100 м (гориз./верт)	1040 / 1300	1040 / 1300
Матрица
Формат сигнала	CCIR	CCIR
Тип матрицы	ПЗС	ПЗС
Формат матрицы, дюйм	1/3"	1/3"
Дисплей
Тип	OLED	OLED
Разрешение, пикселей	640x480	640x480
Диагональ, дюйм	0,31	0,31
Встроенный лазерный ИК-осветитель
Длина волны, нм	780	915
Эквивалентная мощность (градации), мВт	125 (75-100-125)	125 (75-100-125)
Класс лазерной аппаратуры согласно IEC60825-1:2007 (безопасность лазерных изделий)	1	1
Эксплуатационные характеристики
Рабочее напряжение/Батареи, В	4-6,3 (4xAA)	4-6,3 (4xAA)
Внешнее питание / Потребляемая мощность	DC 9 -15B / 3Вт	DC 9 -15B / 3Вт
Рабочая температура	-25 °C...+50 °C / -13 °F...122 °F
Время работы от одного комплекта батарей(ИК выкл/вкл), час	4 / 2,5-3,5**	4 / 2,5-3**
Время работы от внешнего блокапитания EPS3/EPS5,час	9 / 20	9 / 20
Рабочая частота ПДУ	2,4 ГГц	2,4 ГГц
Рабочее напряжение, В / Батарея ПДУ	3 / CR2032	3 / CR2032
Время работы ПДУ от одного элемента питания	2 года	2 года
Ударная стойкость на нарезном оружии, Джоулей	6000	6000
Ударная стойкость на гладкоствольном оружии(макс. калибр)	12	12
Габариты (ДХШХВ), мм	340x112x94	340x112x94
Масса (с/без батарей), кг	1,1 / 1	1,1 / 1
Характеристики дальномера
Макс. дистанция измерения, м	400	400
Точность измерения, м	± 1	± 1

* Максимальная дистанция обнаружения объекта размером 1,7х0,5 м при естественной ночной освещенности 0,05 лк (четверть луны). **В режиме инвраобложения (подсмень код оттажен)

КОМПЛЕКТ ПОСТАВКИ

• Прицел Digisight LRF
• Беспроводной ПДУ
-Кронштейн
(с винтами и шестигранным ключом)***
Чехол
• Видеокабель
- Инструкция по эксплуатации
• Салфетка для чистки оптики
• Гарантийный талон

*** В отдельных поставках кронштейн в комплект может не входить.

Для улучшения потребительских свойств изделия в его конструкцию могут вноситься усовершенствования.

ОСОБЕННОСТИ

Оптика

• Светосильный объектив 50 мм, F/1.0
- Большое удаление выходного зрачка (67 мм)
• Функция внутренней фокусировки объектива
• Оптическое увеличение 4,5 крат

Дальномерный блок

• Дистанция измерения до 400м
- Точность измерения ±1 м

Прицельные метки

• Широкий выбор прицельных меток в памяти прицела
  • Четыре цветовых варианта метки

Электроника

• OLED дисплей (640x480 пикселей)
- Плавный цифровой зум (от 1х до 2х) с шагом 0,1х
- Высокочувствительная ПЗС матрица
- Индикация угла наклона («завал оружия», «угол места цели»)
• Функция Sum Light™
• Пристрелка одним выстрелом и с функцией FREEZE
- Нечувствительность к сильным засветкам
- Индикация работы "горячих" функций
- Определение «истинной дистанции до цели» (True distance)
Функция «автоотключение»

- Функция запоминания параметров пристрелки для трех видов оружия или дистанций

- Функция запоминания пользовательских настроек яркости и контраста

Дополнительные функции

Встроенный лазерный ИК-осветитель с регулировкой мощности
- Беспроводной пульт дистанционного управления
- Широкий диапазон регулировки яркости и контраста
- Работа при низких температурах (до -25 °C)
- Индикатор разряда батарей
- Возможность смены крепления
Встроенные часы
- Внешнее питание
Видеовыход – возможность видеозаписи
- Функция отключения видеовыхода для снижения энергопотребления

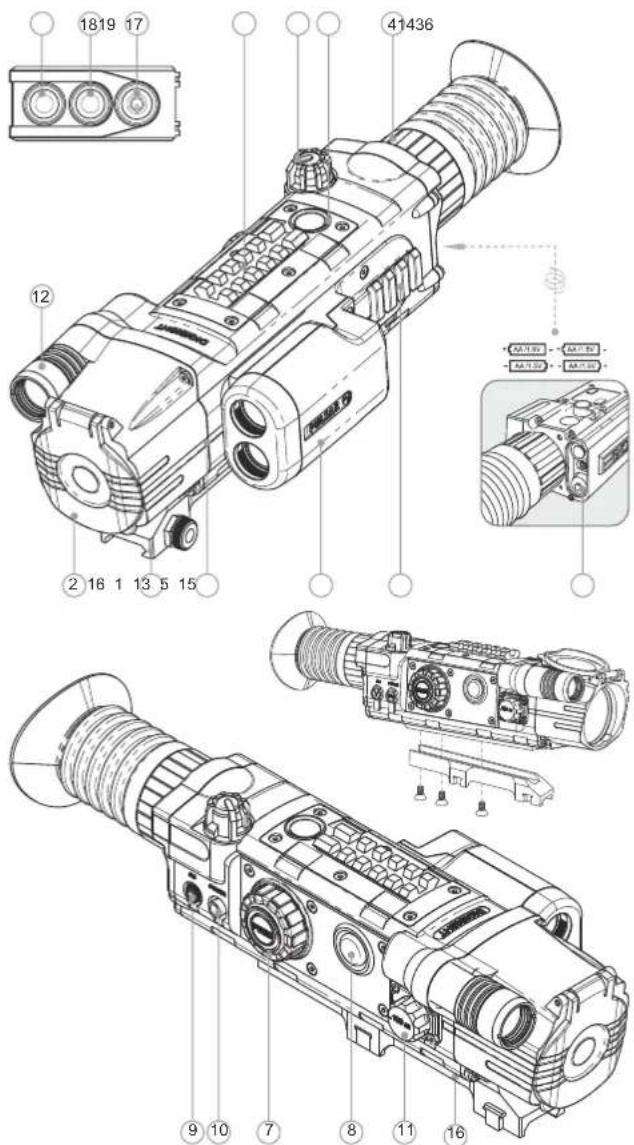

ЭЛЕМЕНТЫ И ОРГАНЫ УПРАВЛЕНИЯ

1. Объектив
2. Крышка объектива
3. Пятипозиционный переключатель (OFF-ON-IR1 -IR2 -IR3)
4. Кольцо диоптрийной настройки окуляра
5. Дополнительная планка Weaver
6. Планка Weaver
7. Энкодер
8. Программируемая боковая кнопка (по умолчанию SumLight™)
9. Разъем видеовыхода
10. Разъем "Power" для подключения внешнего питания.
11. Ручка внутренней фокусировка объектива.
12. Встроенный лазерный ИК-осветитель
13. Встроенный дальномер
14. Кнопка дальномера
15. Контейнер батарей
16. Кронштейн

Беспроводной пульт дистанционного управления:

1. Кнопка "ON"
2. Кнопка "IR"
3. Кнопка включения дальномера/измерение дистанции

ОСНОВНЫЕ ПИКТОГРАММЫ МЕНЮ / СТРОКИ СТАТУСА

Направление движения метки

X=00 Y=00 Координаты метки X и Y
Режим "Автоконтраст"
S Функция "SumLight™" (вкл./выкл)
Регулировка уровня яркости / контраста

00:00 AM Часы

Индикатор разряда батарей
Режим настройки часов
x1.1 Плавный цифровой зум (до x2)

IR·IR:IR: Индикация уровня мощности ИК-осветителя

-Индикация работы от внешнего источника питания
Режим пристрелки одним выстрелом
Индикация активации беспроводного ПДУ
Ограничительная рамка
× Опорный крест
Переключение выходного видеосигнала PAL/NTSC
+ Выбор прицельной метки
Выбор оружия

Описание остальных пиктограмм находится в разделе 12

"Основное меню".

84

Прицел ночного видения Digisight LRF N850/N870 предназначен для наблюдения и ведения прицельной стрельбы в сумеречное и ночное время. В условиях полной темноты (отсутствие света звезд и луны), рекомендуется использование встроенного инфракрасного осветителя с длиной волны 780 нм (видимый диапазон) или 915 нм (видимый диапазон). Прицел оборудован встроенным многофункциональным лазерным дальномером, предназначенным для измерения дистанции до 400м. Ваш прицел Digisight LRF - универсальный прибор ночного видения, идеально подходит для различных сфер профессионального и любительского применения, включая охоту, спортивную стрельбу, ночную видеосъемку, наблюдение.

ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

Прицел ночного видения предназначен для длительного использования. Для обеспечения долговечности и полной работоспособности необходимо придерживаться следующих рекомендаций:

• Перед началом эксплуатации прицела убедитесь, что Вы установили и зафиксировали кронштейн согласно указаниям пункта "Установка кронштейна" (раздел 9 "Эксплуатация").

• Храните прицел с закрытой крышкой объектива и в чехле.

• Выключите прицел после использования.
• Прицел не предназначен для погружения в воду.
• Самостоятельно ремонтировать и разбирать гарантийный прицел запрещается!

- Наружную чистку оптических деталей производите очень аккуратно и только в случае необходимости. Вначале осторожно удалите (смахните или сдуйте) с оптической поверхности пыль и песок, после осуществляйте чистку. Пользуйтесь чистой хлопчатобумажной салфеткой (ватой и де ре вянной папочкой), сп ец и а ль ны ми ср едства ми для л инз с многослойными покрытиями.

• Прицел может эксплуатироваться в широком диапазоне температур. Если прибор эксплуатировался на холоде и был внесен в теплое помещение, не вынимайте его из чехла в течение не менее 2-3 часов, это позволит предотвратить появление конденсата на внешних оптических элементах.
• Если Вам не удалось легко и надежно (без люфта, строго вдоль линии ствола) установить прицел на ружье или у Вас имеются сомнения в правильности крепежа – обязательно обратитесь в специализированную оружейную мастерскую. Стрельба с неправильно установленным прицелом снижает точность попадания в цель!
• Для обеспечения безотказной работы, предупреждения и устранения причин, вызывающих преждевременный износ или выход из строя узлов и деталей, необходимо своевременно проводить технический осмотр и обслуживание прицела.
• При длительном хранении вынимайте батареи из прицела.
• Батареи не должны подвергаться чрезмерному нагреву от солнечного света, огня или подобных источников.

УСТАНОВКА БАТАРЕЙ

• Открутите ручку крышки контейнера батарей (15) и снимите крышку.
• Установите батареи в соответствии с маркировкой на крышке.
• Установите крышку контейнера батарей на место и заверните ручку до тех пор, пока крышка не прижмется плотно к корпусу прицела. Уровень заряда отображается в строке статуса!

- При полном разряде батарей в строке статуса и в центре дисплея мигает пиктограмма красного цвета.

Примечание: для обеспечения продолжительной и стабильной работы прицела рекомендуется использовать качественные аккумуляторы типа АА емкостью не менее 2500 мАч. Не используйте разнотипные элементы питания или батареи с разным уровнем заряда.

ВНЕШНЕЕ ПИТАНИЕ

Прицел может работать от внешнего источника питания (штекер 2,1 мм) или от автомобильной сети. Диапазон входных напряжений от 9В до 15В. Потребляемая мощность до 3Вт.

Источник внешнего питания (AC/DC) следует подключать к разъему "Power" (10) в тыльной части правой панели прибора.

Внимание! В штекере питания подключаемом к прицелу центральный контакт должен быть “+”.

Возможная маркировка на штекере или источнике питания—Ф—+

При подключении источника внешнего питания в строке статуса появится пиктограмма — питание от аккумуляторов отключится.

Во время работы от источника внешнего питания зарядка аккумуляторов не осуществляется!

Рекомендуем использовать источник внешнего питания EPS3 или EPS5, обеспечивающие от 9 до 20 часов автономной работы.

ЭКСПЛУАТАЦИЯ

Установка кронштейна

Перед началом эксплуатации прицела на него необходимо установить кронштейн (16). Прицел может использоваться с различными типами кронштейна – Weaver, Евро-призма, Лось, боковой, адаптером МАК и др., позволяющими установить прицел на многие типы оружия.
Наличие крепежных гнезд в основании прицела позволяет установить кронштейн в одно из нескольких пол ожений. Выбор положения кронштейна помогает обеспечить правильное положение удаления выходного зрачка в зависимости от типа оружия.
- С помощью шестигранного ключа и винтов привинтите кронштейн к основанию прицела.
- Установите прицел на ружье и удостоверьтесь в удобстве выбранного положения, затем снимите прицел.
- Приоткрутите винты, нанесите резьбовой фиксатор на резьбу винтов и закрутите их. Дайте фиксатору высохнуть в течение некоторого времени. - Прицел готов для установки на оружие.
- После первой установки Вашего прицела на оружие необходимо выполнить рекомендации раздела "Пристрелка прицела к оружию". Примечание: при смене положения кронштейна проверьте пристрелку прицела к оружию.

Включение и настройка изображения

Установите батареи в соответствии с указаниями раздела "Установка бата рей" или подключите внешний источник питания согласно рекомендациям.

Откройте крышку объектива(2).

- Включите прицел, повернув переключатель (3) в положение "ON" – через несколько секунд загорится дисплей.

- Настройте резкое изображение символов на дисплее вращением кольца диоптрийной подстройки окуляра (4). После данной настройки, независимо от дистанции и других условий, вращать кольцо диоптрийной подстройки (4) не требуется.

- Для регулировки яркости дисплея вращайте энкодер (7). Уровень яркости - от 0 до 20 – отображается справа от пиктограммы вправой верхней части дисплея.

- Для регулировки контраста дисплея нажмите кнопку энкодера (7) и вращайте его для изменения уровня контраста - от 0 до 20 – отображается справа от пиктограммью в правой верхней части дисплея.

Вы можете изменить цвет прицельной метки, выбрав один из четырех вариантов в меню M1 (см. раздел 12 "Основное меню"):

- Выберите неподвижный объект наблюдения, удаленный на некотором расстоянии, например, 100 м.

- Поворотом ручки фокусировки (11) объектива добейтесь наилучшего качества изображения. Для быстрой настройки на цель, находящуюся на расстоянии 100 метров, установите метку ручки (11) напротив отметки "100" на корпусе прицела.

Внимание! Дальность фокусировки изменяется в зависимости от уровня освещенности - в дневных условиях метка "100м" на ручке фокусировки соответствует дистанции около 10 м.

- Для включения функции плавного цифрового зума трижды коротко нажмите кнопку энкодера. В правом верхнем углу появится пиктограмма x1.0. Вращайте энкодер для регулировки цифрового зума от 1.0x до 2.0x. Шаг изменения 0,1x.

- В условиях недостаточной ночной освещенности для повышения качества наблюдения включите лазерный ИК-осветитель (12). ИК-осветитель имеет три уровня мощности – выберите нужный, установив переключатель (3) в положение|R-IR:IR;

- По окончании использования выключите прицел, повернув переключатель (3) в положение "OFF".

- Закройте крышку (2) объектива.

ПРИСТРЕЛКА К ОРУЖИЮ

В прицеле реализована возможность пристрелки двумя способами – методом "одного выстрела" и с функцией "Freeze". Пристрелку рекомендуется производить при температуре, близкой к температуре эксплуатации прицела в следующем порядке:

Пристрелка методом "одного выстрела":

- Установите оружие с прицелом на прицельном станке.

- Установите мишень на пристреливаемую дальность, например, 100 м.

- Настройте прицел согласно рекомендации раздела 9 "Эксплуатация".

• Наведите оружие на центр мишени по механическому прицелу.

• Сделайте выстрел. Если точка попадания не

совпала с точкой прицеливания, длительным нажатием кнопки энкодера войдите в меню М2 прицела и вращением энкодера выберите пункт «Пристрелка» (обозначается пиктограммойФ).

- В центре дисплея появится опорный крест (К) ✘ красного цвета. Справа от пиктограммы ✕ появятся горизонтальные стрелки и координаты опорного креста ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✕ ✅

- Удерживая прицельную метку в точке прицеливания, вращением энкодера передвигайте опорный крест относительно метки до тех пор, пока опорный крест не совместится с точкой попадания (П). (см. рис.).

- Для смены направления движения метки с горизонтального на вертикальное коротко нажмите на кнопку энкодера. При этом возле пиктограммы появятся вертикальные линии.

Внимание! Опорный крест может передвигаться только в пределах ограничительной рамки (см. рис.), которая определяет диапазон выверок: 80 кликов по горизонтали (+40/-40) и 100 кликов по вертикали (+50/-50).

- Выйдите из меню «Пристрелка» длительным нажатием кнопки энкодера. Появится надпись ОК, подтверждающая успешное совершение операции. Прицельная метка переместится в точку попадания. Внимание! Не выключайте прицел до тех пор, пока настройки пристрелки не сохранены.

- Сделайте повторный выстрел – теперь точка попадания должна совпадать с точкой прицеливания.

- Прицел пристрелян на выбранную дистанцию.

Примечание: параметры пристрелки (координаты X;Y) записываются в память прицела под номером 1 в пункте "Выбор оружия" меню M1. Если Вы хотите пристрелять прицел на другом оружии или на другую дистанцию, выберите номер 2 или 3 (подробнее см. пункт "Выбор оружия" раздела 12).

ВСТРОЕННЫЙ ДАЛЬНОМЕР

Прицел Digisight LRF оснащен встроенным дальномером (13), позволяющим измерять расстояние до объекта наблюдения.

Порядок работы дальномера:

- Включите прицел, произведите настройку изображения прицела в соответствии с разделом 9, нажмите кнопку дальномера (14) или кнопку измерения дистанции на ПДУ (19) – на экране появится метка дальномера (при этом перекрестие прицела исчезнет), наведите метку дальномера на объект и нажмите кнопку (14).

В правом верхнем углу отобразится расстояние в метрах (или ярдах). Примечание. Если после измерения дальномер не используется более трех секунд, он отключается и появляется прицельная метка.

- Для измерения расстояния в режиме сканирования удерживайте кнопку (14) или кнопку измерения дистанции на ПДУ (19) более двух секунд, значение дистанции будет меняться в режиме реального времени в зависимости от расстояния до объекта наблюдения. В правом верхнем углу дисплея появится сообщение SCAN. Для выхода из режима сканирования нажмите кнопку 14 или кнопку измерения дистанции на ПДУ еще раз.

- В случае неудачного измерения вместо значения дистанции появятся прочерки.

• В дальномере имеется несколько функций, подробное описание находится в меню М3 основного меню прицела (раздел 12).

Особенности эксплуатации дальномера

- Точность и дистанция измерения зависит от коэффициента отражения поверхности цели и погодных условий. Коэффициент отражения зависит от таких факторов, как текстура, цвет, размер и форма цели. Как правило, коэффициент отражения выше у объектов светлых оттенков или с блестящей поверхностью.

- Измерение дистанции до мелких целей проводить сложнее, чем до крупных.

- На точность измерения влияют такие факторы, как условия освещенности, наличие тумана, дымки, дождя, снега и пр. Результаты измерения могут быть менее точными при работе в солнечную погоду или в том случае, если дальномер направлен в сторону солнца.

- Если измерение проводится по объекту, удаленному более чем на 300 м, и он имеет небольшие размеры, то измерение необходимо производить, уперев локти в какую-либо поверхность. Это связано с дрожанием рук и сложностью попадания лучом в объект на больших дистанциях.

ОСНОВНОЕ МЕНЮ

Работа и состав меню

• Длительное нажатие кнопки энкодера (7) – вход в меню;
• Вращение энкодера – навигация по меню;
- Короткое нажатие кнопки энкодера – вход в меню и подтверждение выбора настроек;
- Длительное нажатие кнопки энкодера – выход из меню и подменю (в зависимости от положения). Выход из меню также осуществляется автоматически после 10 секунд бездействия (не осуществляется навигация в меню).

Строка статуса

• В строке статуса отображается следующая информация:
• Номер выбранного ружья (1,2,3):
"Zoom" – кратность (от 1,1х до 2,0х с шагом 0,1х): x2,0
• Автоматическое отключение включено: Auto
• Включен встроенный ИК-осветитель (с индикацией уровня мощности 1:2:3): IR;
• Включена или отключена функция "SumLight™": S
• Включена функция "Autocontrast":
• Текущее время: 00:00 АМ
- Текущий заряд батарей, либо подключение внешнего источника
питания:

Имеется три меню:

M1 – меню 1 (основное меню);

M2 – меню 2 (дополнительное меню);

M3 – меню 3 (меню дальномера).

Активное меню выделяется рамкойм. Для перехода к другому меню переместите курсор вращением энкодера (рамка начнет мигать) и нажмите кнопку энкодера.

Состав меню M1 (основное меню):

• Функция "SumLight™" S

• Функция "Автоконтраст"

- Выбор ружья (1; 2; 3)

- Выбор прицельной метки из памяти прибора +

- Изменение цвета прицельной метки

• Функция завала оружия

- Регулировка яркости графики (меню и строки статуса)

Состав меню M2 (дополнительное меню):

• Пристрелка прицела одним выстрело
- Пристрелка прицела с функцией "Freeze"

- Выбор стандарта выходного видеосигнала – PAL, NTSC или отключение видеовыхода →

• Настройка времени ⓣ
  • Авторизация ПДУ
  • Функция автоматического отключения прицелAuto
• Настройка функции программируемой боковой кнопки (8) – "SumLight™", "Автоконтраст" или "Изменение цвета метки"

Состав меню М3 (меню дальномера):

- Функция "THD" (выбор измеряемой дистанции) THD

- Выбор метки дальномера

- Функция "AoE" (измерение угла места цели)AoE

- Настройка единиц измерения дальномера M/Y

• Возврат к заводским настройкам ○

Описание пунктов меню

Функция SumLight™ позволяет существенно увеличить уровень чувствительности ПЗС-матрицы в случае снижения уровня освещенности, благодаря чему становится возможным наблюдение в условиях низкой освещенности без использования подсветки. При использовании прицела при достаточном уровне ночной освещенности функцию можно отключить вручную через меню либо программируемой боковой кнопкой (8) (по умолчанию ей назначена функция SumLight™)

Вращением энкодера выберите пункт "On" (включить) или "Off" (выключить). Подтвердите выбор коротким нажатием кнопки энкодера.

- Пиктограмма "SumLight™" (включенная или выключенная) отображается в строке статуса.

Вниман UE! При более высокой чувствительности происходит увеличение уровня шумов на изображении, снижается частота смены кадров, изображение замедляется – при резком перемещении прицела изображение может "смазываться", такие явления не являются дефектами. На дисплее прицела могут быть видны светящиеся белые точки (пиксели), количество точек может увеличиться при включении функции SumLight™ – это связано с особенностями работы данной функции и дефектом также не является.

Функция "Автоконтраст"

- Вращением энкодера выберите пункт "On" или "Off" (включить или выключить соответственно).

- Подтвердите выбор коротким нажатием кнопки энкодера.

- Пиктограмма включенной функции "Автоконтраст" отображается в строке статуса.

Выбор оружия (1,2,3)

- Данный пункт позволяет выбрать три положения точки пристрелки для разных типов ружья (либо разной дистанции), а также запоминание трех вариантов метки для каждого типа ружья.

- Для выбора варианта нажмите кнопку энкодера и выберите номера из списка (1,2,3).

- Подтвердите выбор коротким нажатием кнопки энкодера.

- Номер выбранного варианта используемого ружья отображается в строке статуса.

Внимание! В первоначальном состоянии метка для всех трех вариантов расположена в центре (X=0, Y=0). Далее для каждого варианта ружья осуществляется индивидуальная пристрелка.

Выбор метки из памяти прибора

• Данный пункт позволяет выбрать одну из 13 предоставленных прицельных меток. В пункте меню отображается номер метки.
• Для выбора варианта нажмите кнопку энкодера и выберите номер метки из списка. На дисплее отобразится соответствующая метка.
• Подтвердите выбор коротким нажатием кнопки энкодера.
• Список и полное описание меток можно найти на сайте www.pulsar-nv.com

Внимание! В связи с особенностями технологии OLED дисплеев, после смены метки на дисплее прицела Вы можете заметить следы от предыдущей метки в виде полупрозрачных белых линий. Следы могут появиться в том случае, если новая метка не содержит некоторых элементов (такие как линии, круги, штрихи и пр.) предыдущей метки. Через некоторое время следы от меток становятся менее заметными. Появление следов на дисплее после неоднократной смены метки не является браком и как гарантийный случай не рассматривается.

Изменение цвета метки

Данный пункт позволяет сменить цвет метки, отображаемой на дисплее.
- Для выбора одного из четырех цветовых вариантов нажмите кнопку энкодера и вращайте энкодер:
1-й вариант – основная часть метки черная, дополнительная часть метки красная;
2-й вариант – основная часть метки черная, дополнительная часть метки зеленая;
3-й вариант – основная часть метки белая, дополнительная часть метки зеленая;
4-й вариант – основная часть метки белая, дополнительная часть метки красная.
- Подтвердите выбор коротким нажатием кнопки энкодера.

Функция "завал оружия"

• Данный пункт позволяет включить либо отключить функцию индикации завала и оружия. Индикация завала отображается "секторными" стрелками справа и слева от прицельной метки. Стрелки обозначают направление, в котором необходимо наклонить оружие для устранения завала.
• Имеется три режима индикации завала:
  5^ - 10^ – стрелка из одного сектора;
  10^ - 20^ – стрелка из двух секторов;

  20° – стрелка из трех секторов.

• Завал менее 5° на дисплее не отображается.

Регулировка яркости пиктограмм

• Для выбора пункта меню вращайте энкодер, нажмите кнопку энкодера. Вращением энкодера выберите уровень яркости пиктограмм меню
  от 1 до 10.
• Подтвердите выбор коротким нажатием кнопки энкодера.

Меню М2

Пристрелка прицела одним выстрелом

См. раздел 10 "ПРИСТРЕЛКА К ОРУЖИЮ" инструкции.

Пристрелка прицела с функцией "Freeze"

• Перед работой с данным пунктом меню сделайте пристрелочный выстрел.
- Войдите в пункт "Freeze" в меню M1.
- Прицеп запросит нажатие любой кнопки прицела или ПДУ в течение 30 секунд для замораживания (запоминания) изображения. В строке статуса отображается индикация работы в данном режиме.

- Перед нажатием кнопки прицельную метку прицела необходимо совместить с точкой прицеливания (как правило – центром мишени). После нажатия любой кнопки изображение «замораживается» и появляется ограничительная рамка с опорным крестом.

Примечание: после заморозки изображения удерживать оружие наведенным на мишень не требуется.

Вращая энкодер, перемещайте опорный крест в пределах ограничительной рамки до тех пор, пока он не совместится с точкой попадания.
- Короткое нажатие кнопки энкодера позволяет переключать направление перемещения опорного креста (по горизонтали или по вертикали). Длительное нажатие энкодера подтверждает сохранение поправок и позволяет выйти из данного пункта меню.
- Сохранение координат подтверждается сообщением "Ok" в месте отображения координат.
- При выходе из меню видеоизображение восстанавливается.

Выбор стандарта выходного видеосигнала

- Нажмите на кнопку энкодера и вращайте его для выбора стандарта сигнала – PAL или NTSC (по умолчанию видеовыход выключен).

• Для отключения видеовыхода выберите пункт "OFF". Отключение позволяет снизить энергопотребление прибора.
• Нажмите на кнопку энкодера для подтверждения выбора.

Настройка времени

- Нажмите на кнопку энкодера, вращением энкодера выберите формат времени – 24/РМ/АМ.

- Для перехода к настройке значения часа нажмите на кнопку энкодера. Вращением энкодера выберите значение часа.

• Для перехода к настройке значения минут нажмите на кнопку энкодера.
• Вращением энкодера выберите значение минут.
- Для выхода из меню нажмите и удерживайте кнопку энкодера.

Авторизация пульта дистанционного управления

- Беспроводной пультдистанционного управления дублирует функции включения прибора, ИК-осветителя и дальномера.

На пульте имеется три кнопки:
- Кнопка "ON" (17) - включение/выключение прицела (для включения / выключения удерживать две секунды).
- Кнопка "IR" (18) - включение/выключение ИК-осветителя, изменение уровня мощности.
- Кнопка (19) включения дальномера/измерения дистанции.
Перед началом работы с ПДУ его необходимо активировать, для этого: - Выберите пункт меню "Активация ПДУ".
- Нажмите кнопку энкодера, появится сообщение "Wait" и начнется обратный отсчет времени, в течение которого нажмите и удерживайте в течение двух секунд любую кнопку ПДУ.
- В случае успешной активации возле пиктограммы 📋 появится сообщение "Complete". При появлении сообщения Error (Ошибка) повторите процедуру.

Пульт активирован и готов к работе.

Включение/выключение автоматического отключения прицела

- Данный пункт позволяет включить функцию автоматического отключения прибора. Прибор автоматически выключается через десять секунд при наклоне прицела относительно оптической оси:

Вверх > 70°; Вниз > 70°; Влево > 30°; Вправо > 30°.

• Вращением энкодера выберите пункт меню. Нажмите кнопку энкодера.
• Вращением энкодера выберите "Yes" и нажмите кнопку энкодера. В статусной строке появится надпись AUTO.
  • Для отключения функции выберите "No".

Настройка программируемой боковой кнопки

• Данный пункт позволяет назначить одну из трех функций для боковой кнопки (8) прицела:

"SumLight™"

"Автоконтраст"

"Изменение цвета метки"

• Вращением энкодера выберите нужную функцию.
- Нажмите кнопку энкодера для подтверждения выбора.
- По умолчанию боковой кнопке (8) назначена функция SumLight™

Меню М3

Функция "THD"

Функция "THD" (true horizontal distance) позволяет измерить истинную горизонтальную дистанцию до цели исходя из значения угла возвышения.

• Для включения функции нажмите кнопку энкодера. Выберите "On".
• Подтвердите выбор коротким нажа- тием кнопки энкодера. В дальнейшем при измерении дистанции над цифрами дальности до объекта измерений будет отображаться надпись ТНД.

Выбор метки дальномера

Данный пункт позволяет выбрать конфигурацию метки дальномера из трех возможных вариантов.
- Нажмите на кнопку энкодера и вращайте его для выбора типа метки.
Номер метки отображается справа от пиктограммы.
- Нажмите на кнопку энкодера для подтверждения выбора.

Включение/выключение функции "AoE"

- Функция "AoE" (angle of elevation) позволяет измерять угол места цели (угол возвышения). При активации этой функции угол отображается постоянно при работе прицела. Когда функция отключена, угол всегда отображается при работе дальномера.

• Для включения функции нажмите кнопку энкодера. Выберите "On".
• Подтвердите выбор коротким нажатием кнопки энкодера.

Выбор единиц измерения дальномера

Данный пункт меню позволяет выбрать единицу измерения дистанции метры или ярды.

Вращением энкодера выберите пункт "М" – метры или "У" – ярды,
- Подтвердите выбор коротким нажатием кнопки энкодера.
- Пиктограмма единицы измерения отображается вместе с цифрами
измеренной дистанции.

Возврат к заводским настройкам

Для возврата к заводским настройкам:

• Вращением энкодера выберите пункт "Сброс настроек". Нажмите кнопку энкодера.
• Для возврата к заводским настройкам вращением энкодера выберите "Yes" и нажмите кнопку энкодера.

Следующие настройки будут возвращены в первоначальное состояние до их изменения пользователем:

"SumLight™" – включен

• "Автоконтраст" – выключен
- Выбор ружья – 1
- Выбор метки из памяти прицела – 1
- “Изменение цвета метки” – черная основная часть метки, красная дополнительная часть метки
• Завал оружия – выключен
- Яркость графики (меню и строки статуса) — 5
• Видеовыход – выключен
• Автоматическое отключение – выключен
- Боковая программируемая кнопка (8) – "SumLight™"
- "SCAN" – выключен
• "THD" – выключен
- Выбор метки дальномера – 1
- "AoE" – выключен
- Настройка единицы измерения дальномера – метры
- Значение яркости – 10

Значение контраста – 10

Для отказа от возврата к заводским настройкам выберите "No".

Внимание: координаты пристрелки не сбрасываются для всех видов ружья.

ИСПОЛЬЗОВАНИЕ ПЛАНОК WEAVER 7/8

Прицел оборудован основной (6) и дополнительной планкой Weaver (5). С ее помощью Вы можете установить дополнительные аксессуары, такие как:
ИК-осветители Pulsar-805/Pulsar-940/Pulsar-X850 (#79071/79076/79074)
- Лазерные ИК-осветители Pulsar L-808S/L-915 (#79072/79075)
- Источники внешнего питания EPS3/EPS5

РАЗЪЕМ VIDEO OUT

Прицел оснащен видеовыходом для подключения внешних видеозаписывающих устройств и вывода изображения на монитор.

- С помощью входящего в комплект видеокабеля подсоедините к разъёму видеовыхода (9) приёмник видеосигнала.

- Включите прицел и выберите формат выходного видеосигнала – на внешнем устройстве появится изображение. Внешнее устройство должно быть включено в режиме AV (монитора).

Для видеозаписи изображения Вы можете использовать видеорекордеры Yukon MPR (#27041) / CVR640 (#17044) и другие.

Внимание: не рекомендуется устанавливать видеорекордер на прицел, т.к. видеорекордер не предназначен для использования при ударных нагрузках.

ТЕХНИЧЕСКИЙ ОСМОТР

При техническом осмотре, рекомендуемом перед каждым выездом на охоту, проверьте:
- Внешний вид прицела (трещины, глубокие вмятины и следы коррозии не допускаются).
- Правильность и надежность крепления прицела на оружии (люфты категорически не допускаются).
- Состояние линз объектива, окуляра и дальномера (трещины, жировые пятна, грязь и другие налеты не допускаются).
- Состояние элементов питания и электрических контактов батарейного отсека (батарейки не должны быть разряжены; следы электролита, солей и окисления не допускаются).

• Надежность срабатывания переключателя режимов работы, энкодера, кнопок управления.
  Плавность хода ручки фокусировки объектива и кольца окуляра.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание проводится не реже двух раз в год и заключается в выполнении изложенных ниже пунктов:
- Очистите наружные поверхности металлических и пластмассовых деталей от пыли, грязи и влаги; протрите их хлопчатобумажной салфеткой.
- Почистите электрические контакты батарейного отсека, пользуясь любым нежирным органическим растворителем.
- Осмотрите линзы окуляра, объектива, ИК-осветителя и дальномера; осторожно смахните пыль и песок, если необходимо, почистите их наружные поверхности.

ХРАНЕНИЕ

Храните прицел всегда только в чехле, в сухом, хорошо вентилируемом помещении. При длительном хранении извлеките батареи питания.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

В таблице приведен список возможных проблем, которые могут возникнуть при эксплуатации прицела. Произведите рекомендуемую проверку и исправление в порядке, указанном в таблице. При наличии дефектов, не перечисленных в таблице, или при невозможности самостоятельно устранить дефект, прицел следует вернуть для ремонта.

ПРОБЛЕМА	ВОЗМОЖНАЯ ПРИЧИНА	ИСПРАВЛЕНИЕ
Прицел не включается.	Батареи установлены неправильно.	Установите батареи в соответствии с маркировкой.
	Очислены контакты в контейнере батарей - потенли батареи или на контакты попела химиччески активная худкость.	Очистите контейнер батарей, зачистите контакты.
	Батареи полностью разрядились или одна из батарей неисправна.	Установите новые батареи.
Нечеткое изображение привельной метки – не удается навестись окуляром.	Для коррекции Вашего зрения не хватает диоктрийного расхода окуляра.	Если Вы пользуетесь очками с силой лина более ± 4 , то наблюдайте в окуляр прицела через очки.
При четком изображении привельной метки нечеткое изображение объекта, находящегося на расстоянии не менее 30 м.	Пыль или конденсат на наружных или внутренних оптических поверхностях объектива.	Протрите наружные оптические поверхности мягкой хлотчатобумажной салфеткой. Просушите прицел – дайте постоять 4 часа в теплом помещении.
При стрельбе обивается метка.	Нет жесткости установки прицела на оружки или крепление не зафиксировано резьбовым фиксатором.	Проверьте жесткость установки прицела на оружки и надежность фиксации крепления к прицепу Убедитесь, что Вы используете именно тот тип патронов, которым ранее пристрливали Ваше оружие и прицеп. Если Вы пристрализавы прицеп летом, а эксплуатирует его зимой (или наоборот), то не исключено некоторое изменение нулевой точки пристрелки.

Прицел не фокусируется.	Неправильная настройка.	Настройте прибор в соответствии с разделом 9 "Эксплуатация".Проверьте наружные поверхности лииз объектива и окулера, при необходимости очистите их от льпы, конденсата, иное и т.д. В холодную погоду Вы можете использовать специальные антизапотезающие покрытия (например, как для корритирующих очков).
	Прицел используется в дневных условиях на длинных дистанциях наблюдения.	Проверьте фокусировану прицела в ночных условиях.
Прицел не включается с помощью беспроводного ПДУ.	ПДУ не активирован.	Активируйте ПДУ согласно инструкциям.
	Разряжена батарея ПДУ.	Установите новую батарею CR2032.
Не работает от внешнего источника питания.	Убедитесь в наличии напожения на выходе источника питания.	Зарядите источник внешнего питания (при необходимости).
	Убедитесь, что центральный контакт разъема внешнего питания не деформирован.	При необходимости акуратию разолните контакт по прорези для обеспечения надежного электрического контакта.
После включения встроенного лазерного осветителя на дисплееможет наблюдаться малозаметная текстура, не влияющая на дальность обнаружения и эффективность наблюдения.	Данный эффект связан с особенностью работы лазерных осветителей и недостатком не является.	Данный эффект связан с особенностью работы лазерных осветителей и недостатком не является.
Дальникор на производит замор.	Перед пинзамии приемника или объектива находится посторонний предмет, который прелятствует прохождению сигнала.	Убедитесь в том, что лины на закрыты рукой или пальцами.
	Во время замера прицеп подвержан ниврации.	Во время измерения держите прибор розно.
	Расстояние до объекта превышает 400м.	Выберите объект на расстоянии до 400м.
	Козффцимент отражения объекта очень низкий (например, листья деревьев).	Выберите объект с более высоким коэффициентом отражения.
Большая погрешность намерений.	Неблагоприятные погодные условия (доходь, дымка, снег).

Особенности работы матриц ПЗС

Матрицы ПЗС, используемые в цифровых приборах Pulsar, отличаются высоким качеством, но даже в них допускаются белые и черные точечные дефекты и пятна различной амплитуды. Эти дефекты могут быть хорошо заметны при наблюдении не только в ночных условиях, но и днем. Наличие белых и черных точек, пятен и ряда других небольших дефектов ПЗС мат рицы (до 4%) допускается в со ответствии с нормативным и документами производителя матриц. Видимость на экране монитора белого дефекта одного и того же уровня дефектности зависит от типа ПЗС матрицы, типа камеры, от нагрева прибора в процессе его работы.
