Challenger GS - Binocoli PULSAR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monoculare per visione notturna
Ingrandimento	1x
Diametro della lente	20 mm
Risoluzione	36 linee/mm
Guadagno di luminosità	900 min
Campo visivo	36°
Distanza di rilevamento	90 m
Regolazione diottrica	±4 D
Diametro della pupilla d'uscita	6 mm
Distanza oculare	12 mm
Alimentazione	3 V (1 pila CR123A)
Supporto treppiede	1/4 di pollice
Autonomia (senza IR / con IR)	72 h / 20 h
Temperatura d'uso	-20 °C a +40 °C
Grado di protezione	IP65
Dimensioni (L x l x h)	163 x 79 x 57 mm
Peso del monoculare	0,3 kg
Peso del supporto a mani libere	0,2 kg
Contenuto della confezione	Monoculare, supporto a mani libere, custodia, panno, guida d'uso, scheda di garanzia
Funzioni principali	Torcia IR integrata, messa a fuoco regolabile, utilizzo a mani libere
Manutenzione e pulizia	Pulire le lenti con prodotto per ottiche multistrato, utilizzare aria compressa e un panno morbido. Pulire l'esterno con un panno leggermente umido (vaselina).
Precauzioni di sicurezza	Non esporre a luce intensa, non aprire l'involucro, evitare urti, conservare in un luogo asciutto e temperato.

Domande frequenti - Challenger GS PULSAR

Come installare la pila del Challenger GS ?

Svitare il coperchio del vano pile, inserire una pila CR123A con il polo positivo (+) verso l'esterno (riferimento sulla custodia), quindi riavvitare il coperchio. Non forzare.

Come accendere la torcia infrarossa (IR) ?

Per il modello GS, ruotare l'interruttore rotativo in posizione "IR". Sui modelli G2+/G3, sollevare l'interruttore, ruotare in senso antiorario oltre l'arresto, quindi rilasciare per innestarlo sulla posizione IR.

Come pulire le lenti ?

Utilizzare prodotti per la pulizia studiati per lenti multistrato. Rimuovere polvere e grasso con aria compressa, quindi asciugare con un panno ottico morbido. Pulire l'esterno con un panno leggermente inumidito con vaselina.

Cosa fare se l'immagine è sfocata ?

Regolare prima l'oculare ruotando per ottenere la nitidezza sullo schermo del tubo (superficie opaca). Quindi regolare la messa a fuoco ruotando l'anello dell'obiettivo. Verificare l'assenza di appannamento o polvere sulle lenti. Se il problema persiste, sostituire la pila (tensione inferiore a 2,2 V).

Perché compaiono punti neri sull'immagine ?

Questi punti neri sono imperfezioni minori dovute al processo di fabbricazione del tubo intensificatore di immagine. Non influiscono sull'affidabilità né sulle prestazioni del dispositivo.

L'immagine lampeggia o presenta un effetto neve, cosa fare ?

Un lampeggiamento può essere causato da un flash laterale (ad esempio, da un illuminatore IR a fascio stretto). Scompare quando la fonte viene eliminata. L'effetto "neve" è normale nell'oscurità totale. Se il problema persiste, controllare l'ambiente.

La visibilità diminuisce o scompare improvvisamente ?

Una fonte luminosa intensa (fari auto, ecc.) può causare una temporanea perdita di visibilità o un lampeggiamento. Spegnere il dispositivo e metterlo all'ombra; la visibilità si ripristinerà immediatamente.

Quali precauzioni prendere di fronte a luce intensa ?

Non puntare mai il dispositivo acceso verso una fonte di luce intensa (fari, falò), perché può danneggiare il tubo. Di giorno, tenere sempre saldamente fissato il coprioculare prima di accendere.

Posso utilizzare il dispositivo con tempo freddo ?

Sì, ma dopo un passaggio dal freddo al caldo, attendere 2-3 ore prima di utilizzarlo per evitare danni dovuti alla condensa nei circuiti elettronici.

Come evitare di danneggiare il dispositivo durante la conservazione ?

Conservare il dispositivo in un luogo asciutto e temperato, al riparo da fonti di calore e condizionatori. Rimuovere la pila se il dispositivo non viene utilizzato per più di due mesi.

MANUALE UTENTE Challenger GS PULSAR

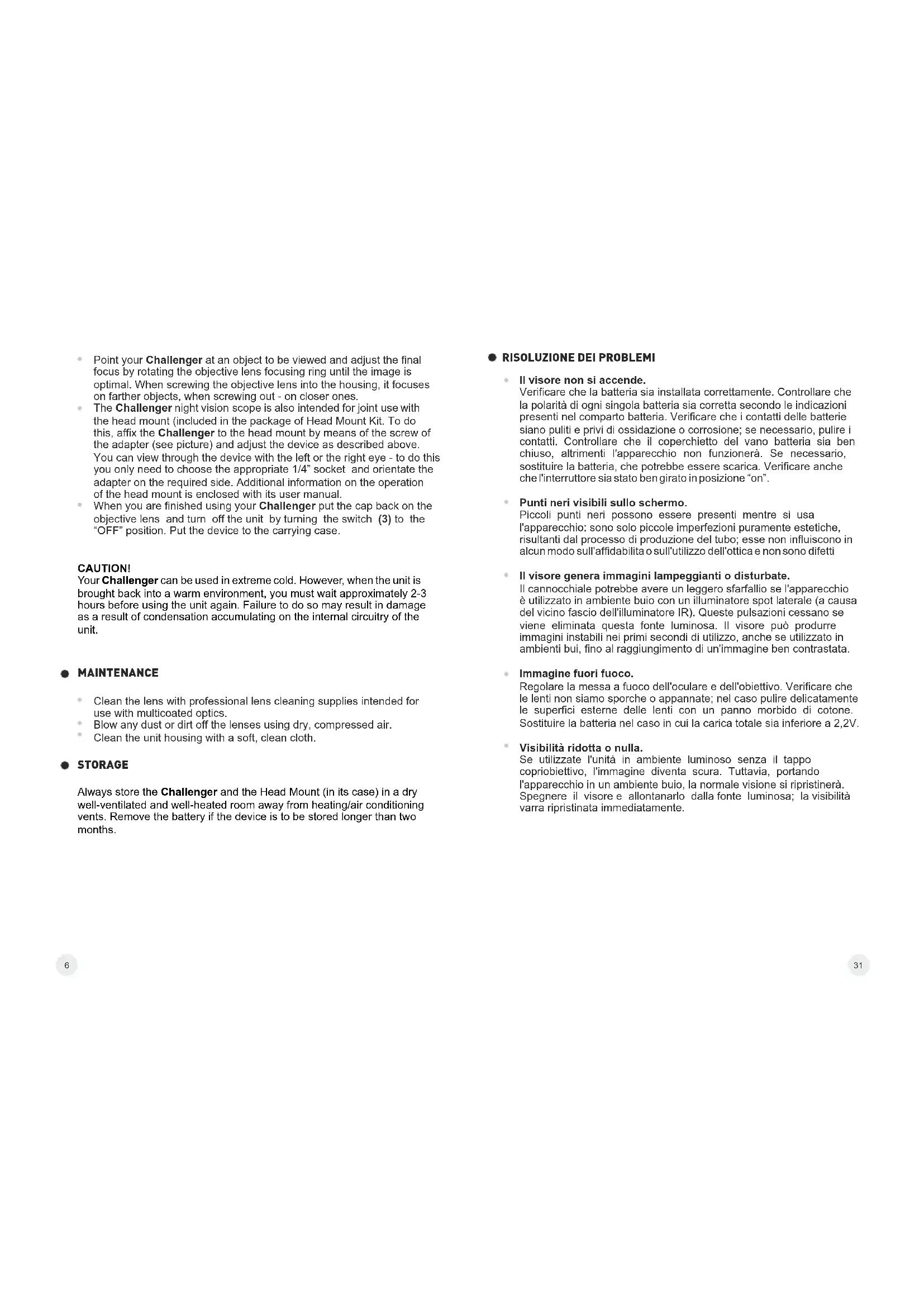

RISOLUZIONE DEI PROBLEMI

Il visore non si accende.

Verificare che la batteria si installata correttamente. Controllare che la polarità di agli singola batteria via corretta seconde leindicazioni presentel nel companto batteria. Verificare che i contatti delle batterie siano puliti e privi di ossidazione o corrosione; se necessario, pulire i contatti. Controllare che il coperchietto del vano batteria sa ben chiuso, altrimenti l'apparecchio non funzionera. Se necessario, sostiturare la batteria, che potrebbe essere scarica. Verificare anche che l'interruttore sua stato ben girato in posizione "on".

Punti neri visibili sullo schermo.

Piccoli puniti neri possono essere presenti nelle sua l'apparecchio: sono solo piccole imperfezioni puramente estetiche, risultanti dal processo di produzione del tubo; esse non influscono in alcuno modo sull'affidabilità o sull'utilizzo dell'ottica e non sono difficiti

Il visore genera immagini lampeggianti o disturbate.

Il cannocchiale potrebbe avee un leggero sfarfallio se l'apprecchio è utilizzato in ambiente buio con un illuminatore spot laterale (a causa del vicino fascio dell'illuminatore IR). Queste pulsazioni cessano se viene eliminata esta fonte luminosa. Il visore può produire immagini instabili nei primi secondi di utilizzo,anche se utilizzato in ambienti bui, fino al raggiungimento di un'immagine ben contrastata.

Imagine fuori fuoco.

Regolare la messa a fuoco dell'oculare e dell'obiettivo. Verificare che le lenti non siamo sporche o appannate; nel caso pulire delicatamente, le superfici esterne delle lenti con un panno morbido di cotone. Sostituire la batteria nel caso in cui la carica totale sua inferiore a 2,2V.

Visibilità ridotta o nulla.

Seutilizzate I'unita in ambiente luminoso perché il tappocopiobiettivo, l'imagine diventa scura. Tuttavia, portando I'appareccchio in un ambiente buio, la normale visione si ripristinerà. Spagnere il visore e allontanario dalla fonte luminosa; la visibilità varra ripristinata immediatamente.

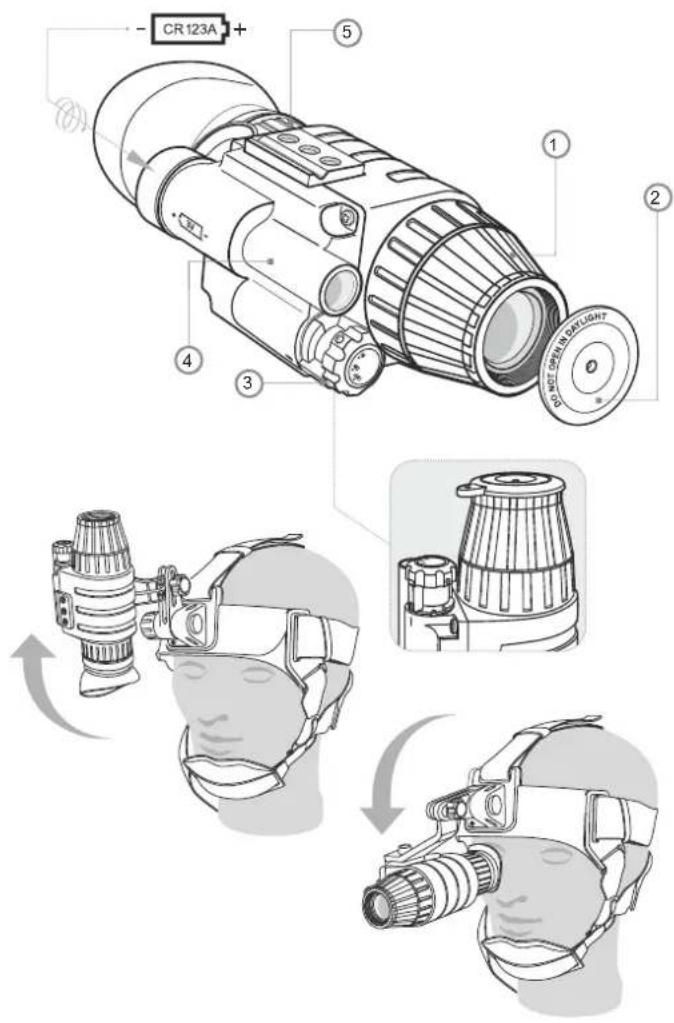

Per accendere l'illuminatore IR incorporeto (4), levare e ruotare l'interruttore (3) in posizione "IR" (in G2+ y G3). In GS ruotare l'interruttore in posizione "IR".
Puntare l'apparecchio acceso verso un oggetto ad una distanza di circa 10 - 100m. Ruotare l'oculare (5), mettere a fuoco sullo schermo del tubo - e visible una superficie ergolare o dei piccoli punti neri.
- Ruotare la lente frontale finche la qualità dell'immagine e soddisfacente. Correggere la messa a fuoco dell'oculare, se necessario. Dopo esta regolazione potrebbe non essere necessario rotare l'oculare al variare della distanza.
Puntare il Challenger su un oggett o regolare la messa a fuoco finale, ruotando la lente frontale fino ad ottenere una immagine nitida. Ruolanto la lente dell'obiettivo versus il corpo si mettono a fuoco oggetti lontani, ruotandola in direzione opposta si mettono a fuoco oggetti più vicini.
Il Challenger cui essere utilizzato anche con il caschetto (incluso nella confazione di Head Mount Kit. Per useare quello accessorio, fissare il Challenger al caschetto utilizzando la vite del caschetto stesso (vedi figura) e regolare l'apparecchio come sopra descritto. è possibile vedere con l'occhio sinistro o il destro, scegliendo l'attacco da 1/4" appropriato e regolare l'adattatore sul lato desiderato. Ulteriori informazioni riguardo l'uso del caschetto sono presenti nel suo manuale d'uso.
- Dopo l'uso, riposizionare il coprilente e spegnere l'apparechio levando e rotuant l'interruttore (3) verso la posizione iniziale "OFF". Riporre l'apparechio nella sua custodia.

ATTENZIONE!

Il vosto visore più essere utilizzato in ambienti Challenger estreammente freddi. Tuttavia, quando l'apparecchio e riportato in ambienti caldi, occorre espettare approximativamente 2-3 ore prima di riutilizzarlo. Il non rispetto di但这a avvertenza più causare il danneggiamento del visore causato alla condensa accumulata nei circuiti interni del visore.

MANUTENZIONE

• Pulire le lenti con detergente specifico per ottiche con trattamenti multipli.
  Togliere la polvere o lo sporco dalle lenti usando aria compressa, seca.
  Pulire il corpo dell'con uno straccio morbido e pulito. Challenger

CONSERVAZIONE

Conservare sempre il Challenger ed il suo caschetto nella custodia, in un luogo asciutto e ben ventilato, lontano da fonti di calore o da condizioniari d'aria. Togliere le batterie quala si preveda un tempo di inutilizzato superiore a due mesi.

TROUBLESHOOTING

centro del Campo visivo. Non accendere l'apparecchio in luce diurna perché ave posizionato in modo sicuro il copriobiettivo sulla lente anteriore, poiche altrimenti si potrebbe danneggiare l'unita.

Attenzione: se usate il Challenger G2+ 1x21 in condizioni di luce crepuscolare perché tappo di protezione dell'obiettivo, il livello di risoluzione cui essere inferiore rispetto all'utilizzo con una normale luce operativa (notte con luna o notte limpida nella).
Non lasciare l'apparecchio acces per un prolongato periodo di tempo in condizioni di luce superiori 1-10 lux (crepuscolo: 10 lux, crepuscolo profondo: 1 lux). Per favore, mantenete il tazzo protettivo sull'apparecchio in presenza di intensita di luce maggiore.
Il vostro Challenger è pronto all'uso: non aprire il corpo del monocolo o tentare di effettuire manutenazioni/riparazioni. In caso di necessità, rivolgetevi al rivenditore per la riparazione.
- Proteggere l'apparecchio dall'esposizione diretta al sole, pioggia ed temperature estreme. Conservare unita in luogo caldo e asciutto e lontano da fonti di calore diretto.
Evitare di far cadere o far prendere colpi all'apparecchio. Esso incorpora un sofisticatoystema ottico ed elettronico che potrebbe essere danneggiato in caso di uso non corretto.
Pulire le parti ottiche (lenti) con prodotti professionali espressamente ideati per l'uso su ottiche multi rivestite.
Pulire il corpo dell'Challenger con un panno umido e soffice.

Danni causati dall'inosservanza di queste precauzioni potrebbero invalidare la garanzia!

- INSTALLAZIONDE DELLA BATTERIA

Il vosto Challenge utilizezza una batteria CR123A. Per installarla, rimuovere il coperchio del vano batteria, insere la batteria rispettoando le polarità (+ e-), come indica all'esterno del vano stesso e riposizione are il coperchio. Non stringereccessamente.

USO E TEST

Il vosto challenger utilizza una batteria CR123A. Verificare di averla installata come indicate nella sezione "Installazione della batteria" di questo manuale.

Assicurarsi di essere in una zona buia prima di accendere l'apparecchio.
Rimuovere il tappo protettivo (2).
Accendere l'apparecchio e ruotandolo l'interruttore a rotazione (3) in posizione "ON".

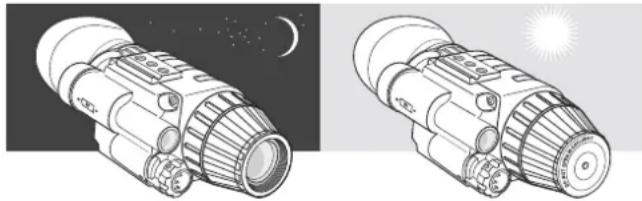

E possible testare l'apparechio in una zona luminosa senza rimuovere il tappo protettivo. In quello modo, l'apparechio non subira danni.

VUE D'ENSEMBLE

Il Challenger G2+ 1x21/G3 1x21 è un nuovo cannocchiale per visione notturna caratterizzato da un tubo di Gen.2+/G3, da prestazioni migliorare e da un design che rappresenta lo stato dell'arte. Il cuore delle cannocchiale Challenger GS 1x20 è la combinazione una l'dottica R-Contact - progettata appositamente - e il tubo intensificatore CF-Super Image Intensifier, creati intrinsecamente l'una per l'alto, al punto che non funzionerebbero con altri sistemi. Il risultato di questo esclusivo sviluppo technologico è la migliorile risoluzione mai vista in un prodotto di visione notturna per uso amatorialie. L'apparechio e dotato di un nuovo oculare a 5 lentì che minimizza la distorsione ai bordi del Campo visivo e aumento la nitidezza ed il contrasto dell'immagne. Gli oculari avolgenti in morbida gomma impediscono la foruiscita di luce dal tubo, permettiendo all'utilizzatore di restare invisibile. Il Challenger ha un grado di protezione IP65 (secondo lo standard IEC 60529); per esempio, e protetto contro acqua e polvere, caratteristica che augmente le occasioni d'uso del prodotto. L'apparechio e dotato di un illuminatore IR, necessario per l'osservazione in assenza di lunà ed in totale oscunità.

Il Challenger ha due attacchi da 1 / 4^u che consentono di fissario sul caschetto (incluso in Head Mount Kit). L'appareccchio e monoblocco ed ha un'autonomia fino a 72 ore utilizzato una singola batteria CR123A, ad una temperatura compresa tra i -20^ e i +40^ .

Il Vostro Challenger è ideale per un utilizzo professionale o amatoriale, compreso:

Orientamento notturno in ambienti naturali

ricerca e soccorso
lavigazione
Riparazione e manutenzione di macchinari
Saccia

PARTICULARITA DEL USO

Il Vostro Challenger è stato ideato per essere un affidabile strumento per molti anni. Per garantire le migliorie prestazioni, attenetevi alle seguntiregole:

Non orientare l'apparecchio con interrotture su posizione ON (acceso) verso una intensa sorgente luminosa, quale fari di automobili o fuoco vivo. Questo potrebbe disattivare l'unita per un periodo di tempo non prevedibile o provocare una macchia scura nel

ITALIANO

CARATTERISTICHE TECNICHE	74099	74094	74114
Generazione del tubo ottico	CF-Super	2+	3
Tipolo del tubo ottico	EP33-SF-U	EPM207G	EPM222G
Ingrandimenti, x	1	1	1
Diametro obiettivo, mm	20	21	21
Risoluzione, linee/mm	36	40	40
Amplificazione di luminosità, min	900	22000	50000
Campo visivo angolare, grado	36	40	40
Massima distance di localizzazione	0 9	200	200
Regolazione diotttrica dell'oculare, diottrie	±4	±4	±4
Diametro pupilla d'uscita, mm	6	7	7
Estrazione pupillare, mm	12	25	25
Voltaggio operativo, V	3 (1xCR123A)	3 (1xCR123A)	3 (1xCR123A)
Attacco per tripode, pollici	¼	¼	¼
Durata delle batterie (senza/con IR), ora Tempatura d'essercizio	72 / 20	50 / 20	50 / 20
		-20 °C++40 °C
Grado di protezione, codice IP	IP65	IP65	IP65
Dimensioni, mm:
Lunghezza	163	163	163
Larghezza	79	79	79
Altezza	57	57	57
Peso del appearecchio, kg	0,3	0,36	0,36
Perschettico, kg	0,2	0,2	0,2

* Distanza massima di localizzazione di un oggeto di 1,7x0.5 m, all'illuminazione notturna 0.05 lux (kuna quarto).

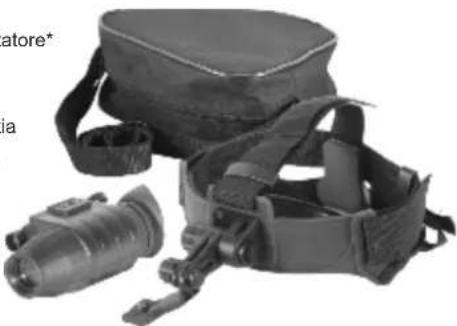

CONTENUTO DELLA CONFEZIONE

Unità Challenger
Caschetto con adattatore*
Custodia
Manuale d'uso
Panno di pulizia
- Certificate di garanzia

• Forrito con Night Vision Scope Challenger Head Mount Kit

Caratteristische e specifiche sono soggette a migliorie e cambienti.
