MODE D'EMPLOI Challenger GS PULSAR
| DONNÉES TECHNIQUES | 74099 | 74094 | 74114 |
| Génération du tube | CF-Super | 2+ | 3 |
| Type du tube | EP33-SF-U | EPM207G | EPM222G |
| Grossissement, x | 1 | 1 | 1 |
| Diamètre de la lentille, mm | 20 | 21 | 21 |
| Résolution, lignes/mm, min | 36 | 40 | 40 |
| Gain de luminosité, min | 900 | 22000 | 50000 |
| Champ de vue, degrès | 36 | 40 | 40 |
| Distance de la détction, m² | 90 | 200 | 200 |
| Ajustement dioptrique, D | ±4 | ±4 | ±4 |
| Diamètre de la pupille de sortie, mm | 6 | 7 | 7 |
| Dégagement oculaire, mm | 12 | 25 | 25 |
| Allimentation, V | 3 (1xCR123A) | 3 (1xCR123A) | 3 (1xCR123A) |
| Support de trépidie, pouce | ¼ | ¼ | |
| Temps d'utilisation min. (sans / avec IR), h | 72 / 20 | 50 / 20 | 50 / 20 |
| Température d'utilisation | -20 °C++40 °C | ||
| Degres de protection | IP65 | IP65 | IP65 |
| Dimensions, mm: | |||
| Longueur | 163 | 163 | 163 |
| Largour | 79 | 79 | 79 |
| Hauteur | 57 | 57 | 57 |
| Poids du apparèil, kg | 0,3 | 0,36 | 0,36 |
| Poids de la monture mains-libres, kg | 0,2 | 0,2 | 0,2 |
*Distance de la detection du object avec dimensions 1,7x0.5 m à l'éclairage nocturne naturel 0.05 lux (un quart de la lune).

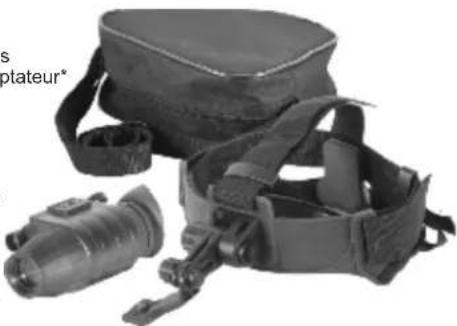

CONTENU DE L'EMBALLAGE
Challenger
Monture mains-libres sur tete) avec I'adaptateur
- Etui de transport
Guide d'utilisation Chiffon
Carte de garantie
- Fourmi avec Night Vision Scope Challenger Head Mount Kit
Le design de ce produit pouvait-il être améliorer son utilisation.
Le Challenger G2+/G3 1x21 est une nouvelle portée de vision de nuit qui utilise le tube Gen. 2 + / G3 ,une conception demier cri et des caractéristiques de performance améliorées. Le viseur Challenger GS 1x20 est la combinaison unique d'oplique R-contact spécialément conçue et du Tube d'Intensificateur d'Image CF-SUPER, créé spécifique l'un pour l'autre tel qu'il ne fonctionneront pas avec un autre système. Le résultat de cette technologie exclusive est la haute performance de resolution jamais vue dans un produit NV de cette gamme de prix. Le monoculaire est équipé d'un nouvel oculaire cinq-lentilles réduisant la distorsion sur les bords du champ de vision et améliorant la nette et le contraste de l'image. Des cellétons soudes diminuents l'émission de lumière du tube, permettant ainsi à l'utilisateur de rester dissimulé. Le corps en métal et en plastique permet une meilleure résistance et fiabilité pendant l'utilisation. Le Challenger possède un dégrès de protection IP65 (selon I'EC 60529), cela signifie qu'il est protégé de l'eau et de la poussière, lui permettant d'augmenter son champ d'utilisations.
Il intègre une torche IR nécessaire pour une observation en nuit noire (sans lune) ou dans des conditions nuageuses en obscurité totale.
Le Challenger est équipé de deux montures trépied 1/4" perpetualant de le fixer sur le kit mains-libres (inclus pour Head Mount Kit). Le monoculaire est autonome et peut fonctionner jusqu'à 72 heures sur une seule pile CR123A à des températures variant de -20^ + 40^ . Le Challenger est idéal pour une utilisation professionnelle ou pour les loisirs, tels que:
L'observation de nuit dans des environnementes naturels
Les services de secours et de recherche
Course d'orientation de nuit
La réparation et la maintenance de matériel
Chasse
PRECAUTIONS D'USAGE
Votre monoculaire vision nocturne Challenger est concu pour vous fournir de nombreuses années de bons et loyaux services. Affin d'en garantir la meilleure performance, nous vous conseillons de suivre les règles suivantes:
Ne jamais pointer le monocoulaire en position "on" vers une source de lumière intense, telis que des phares automobiles ou un feu de camp. Cela pourrait handicaper l'appareil pendant une certaine durée de temps ou provoquer un pointASFlore dans le centre du champ de vue.

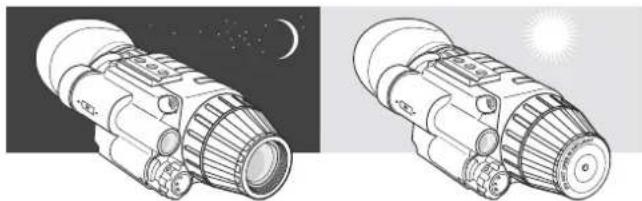

Ne jamais allumer votre monocouaire dans la lumière du jour sans avoir au préalable fermement fixé les protégés-oculaires, car cela peut endommager votre monocouaire.
- Notez s'il vous plaît que si vous exploitez le Challenger G2+1x21 dans des conditions de crepuscule sans un chapeau de lentille, le niveau derésolution peut-être plus faible que dans des conditions delumièrenormale (pleine lune, nuit claire sans lune).
- Ne jamais laisser l'appareil en position "on" pendant une durée prolongée dans une zone de lumière excédant 1-10 lux (prépuscule -10 lux, crépuscule profond -1 lux). Veiliez à conserver le protège oculaire sur la lentille lors de conditions de lumière plus importante.
- Voiture Challenger a été concu pour être auto-suffisant. Ne jamais ouvré le corps du monoculaire ou essayer de réparer cet apparéil. Si de telles opérations étaient nécessaires, renvoyez votre monoculaire pour remplacement ou réparation.
- Protégéz l'appareil d'une exposition directe: à la lumière du soleil et à des températures extrêmes.
- Conservez l'appareil dans un endroit tempéré et sec, loin de sources de chauffage et d'air conditionné, ou d'autres équipements de ventilation.
- Evitez de laisser tomber l'appareil, au risque de lui porter un chic. Cet appareil contient un système optique sophistique, qui pourrait être endommadé dans des cas extrêmes de mauvaise utilisation.
- Nettoyez les lentilles optiques avec des produits utilisés par les professionnelles pour le nettoyage des lentilles, prévu pour une utilisation sur des optiques traitées multicouches.
Les dégats occasionnés sur ce monocoulaire liés au non-respect des recommendations suivantes, rendront caduque la garantie de cet apparéil!
- INSTALLATION DE LA PILE
Viete Challenger fonctionne sur une pile CR123A. Pour installer, devissez le couvercle du compartment a piles, inserez la pile dans le compartment a piles en faisant en sorte que la borne positive (+) induitee sur la pile correspondent au marquage a l'extérieur du compartment et replacez le couvercle soigneusement. Ne pas forcer sur le serrage.
Assurez you que la pile a bien ete est installation selon les consignes indiquees dans la section "Installation de la pile" de ce guide d'utilisation.
- Entrez dans une zoneASFDBFATR.

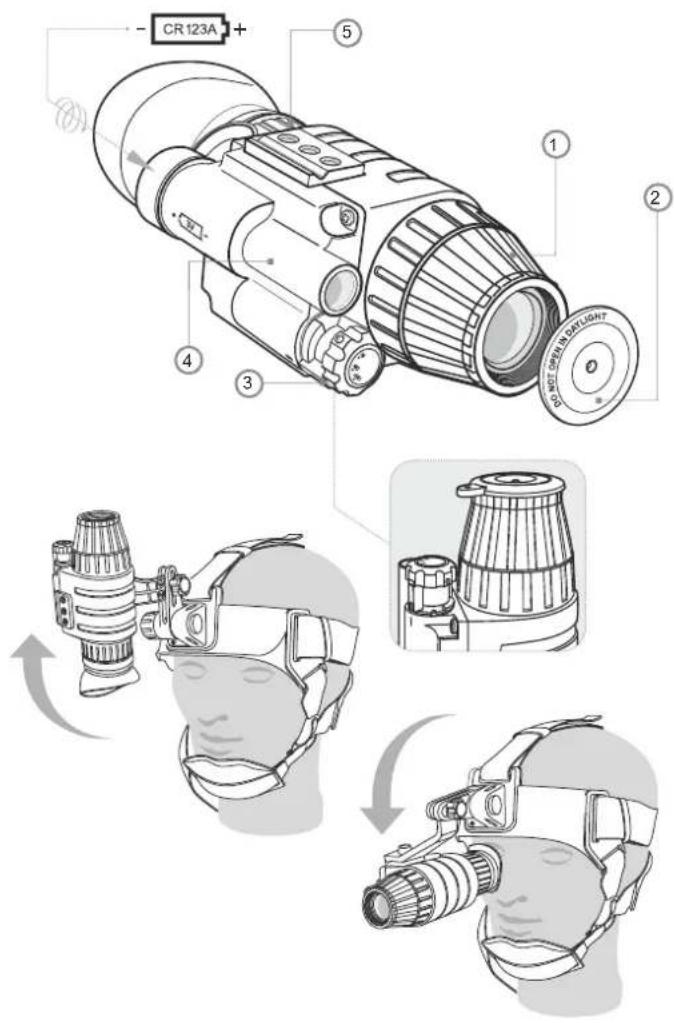

- Enlevez le couvercle de I'objectif (2).
Activez l'appareil en tourner l'interrupteur rotatif (3) à la position "ON" (voir le photo). - Vous pouvez tester votre apparéil dans une zone éclairée, sans enlever le protège-oculaire.
Cela n'endommagera pas votre monoculaire.
DESCRIZIONE
Pour allumer la torche infrarouge IR intégrée (4), soulevez l'interrupteur rotatif (3), tournez le contre une hora flèche au-dessus de la saillie et relâchéz - l'interrupteur tombera à la rainure en face de l'inscription "IR" (pour le G2+ et G3). Pour le GS, tournez l'interrupteur dans la position "IR".
Dirigez l'appareil en etat de marche vers un objet a une distance de 10 - 100m .Faites une rotation de Ioculaire, en faisant une mise au point sur I'ecran du tube (une surface brute avec des minuscules points noirs sont visibles).Aprees cet ajustement, you ne devriez pas faire de rotation de I'oculaire sans prenred en compte la distance et I'objectif.
Dirigez le Challenger vers un objet à observer et ajustez la mise au point finale, en faisant une rotation de l'anneau de l'objet, jusqu'à ce que l'image soit optimale. Lorsque l'on visse l'objet vers le corps, la mise au point se fait sur les objets lointains, lorsque l'on visse l'objet vers l'extérieur: le focus se fera sur des objets rapprochés.
Le monoculaire est également prévu pour une utilisation avec un kit mains-libres (inclus dans l'emballage du Head Mount Kit). Pour l'utiliser, fixez la monture au moyen du pas de vis (voir photo) et ajuster l'appareil.
- Vous pouvez voir au travers de l'appareil avec l'oculaire droit ou gauche pour cela vous avons besoin de vous positionner sur le pas de vis 1/4 et orientez l'adaptateur sur le coto désiére. Des informations supplémentaires sur l'utilisation du kit mains-libres sont disponibles dans le guide d'utilisation.
Lorsque vous avez terminé d'utiliser le Challenger, repositionnez le protège objectif et éteignez l'appareil en tournant l'interrupteur (3) dans sa position d'origine "OFF" et en le repoussant dans son encoche. Placez l'appareil dans son étui de transport.
- ATTENTION!
Il est possible d'utiliser l'appareil lorsqu'il fait extrémement froid. Toutefois, quand l'appareil est returné dans un environnement chaud, il FAUT attendre environ 2-3 heures avant de s'en servir de nouveau. Il est possible que l'appareil soit endommagé par la condensation possiblement accumulée dans les circuits électroniques.
ENTRETIEN
Nettoyer les lentilles à l'aide de produits de nettoyage concus pour les lentilles multi-enduites. Enlever grasse et poussière des lentilles avec de l'air sous pression. Nettoyz e l'extérieur du Challenger avec un tissu doux et propre légerment mouillé de vaseline.
MAGASINAGE
Conserve le et la monture kit mains-libres dans sa boite, Challenger toujours dans un endroit sec et tempéré, élogné des sources de chauffage ou d'air conditionné. Enlever la pile si l'appareil ne sera utilisé pendant de deux mois.
SOLUTIONADOR DE PROBLEMAS
Appareil ne fonctionne pas.
Vérifier si la pile est installée correctement, l'installer conformément au marquage. S'assurer que le contact dans le compartment de pile est propre et ne compte pas de traces de corrosion. Vérifiez aussi que le couvercle du département de batterie soit entierement fermé, autrement le dispositif ne fonctionnera pas. Si nécessaire, remplacez la pile qui pourrait être vidée. Aussi, assurez vous que l'interrupteur ait bien eté eteint.
La presence des points noirs sur l'image.
Des points noirs distincts apparaisent sur I'ecran - ces points sont des imperfections mineures causées par le processus de production du tube et n'interférènt en rien avec la fiabilité et la performance de l'appareil.
Image clignote, pulse et "neige" sur I'ecran.
La portée peut légarement vaciller si en exploitant dans un environnement souvent le dispositif est soumis à un flash de côte (caused par un étroit-rayonné IR Illuminateur). La pulsation s'arrête si la source de flash est eliminée. L'image peut connaître l'effet de "neige" lors de son fonctionnement dans le noir le plus complet.
L'imagestfloue.
Régler la facale de l'oculaire et la facale de l'objet (réf. "Utilisation et tests). Vérifier l'absence d'embauée ou de poussière sur l'oculaire et l'objet les essuyer avec un chiffon optique à coton. Changez la pile, il est probable que la tension soit inférieure à 2,2V. Si le dispositif a été amné dans un endroit chaud de l'endroit froid, il est probable que les lentilles interieures soient embuées, gardez le dispositif dans un endroit chaud plus de 2 heures et l'embausage disparaitra.
La visibilité diminue ou disparaisse.
Les sources de lumière vivie, par exemple, les phares d'un vehicule peuvent amener une chute ou la disparition de la visibilité ou le clignotement de l'image. Mettez le dispositif hors-tension et l'emportez à l'ombre, la visibilité se rétabira immeditatement. Si vous exploitiez le matériel dans un environnement lumineux sans le chapeau de lentille, l'-image devient nombre. Cependant, si vous vous déplacez dans un environnementASFere, la visibilité se rétablit d'ellememe.
