MANUALE UTENTE PB252.4 DOLMAR

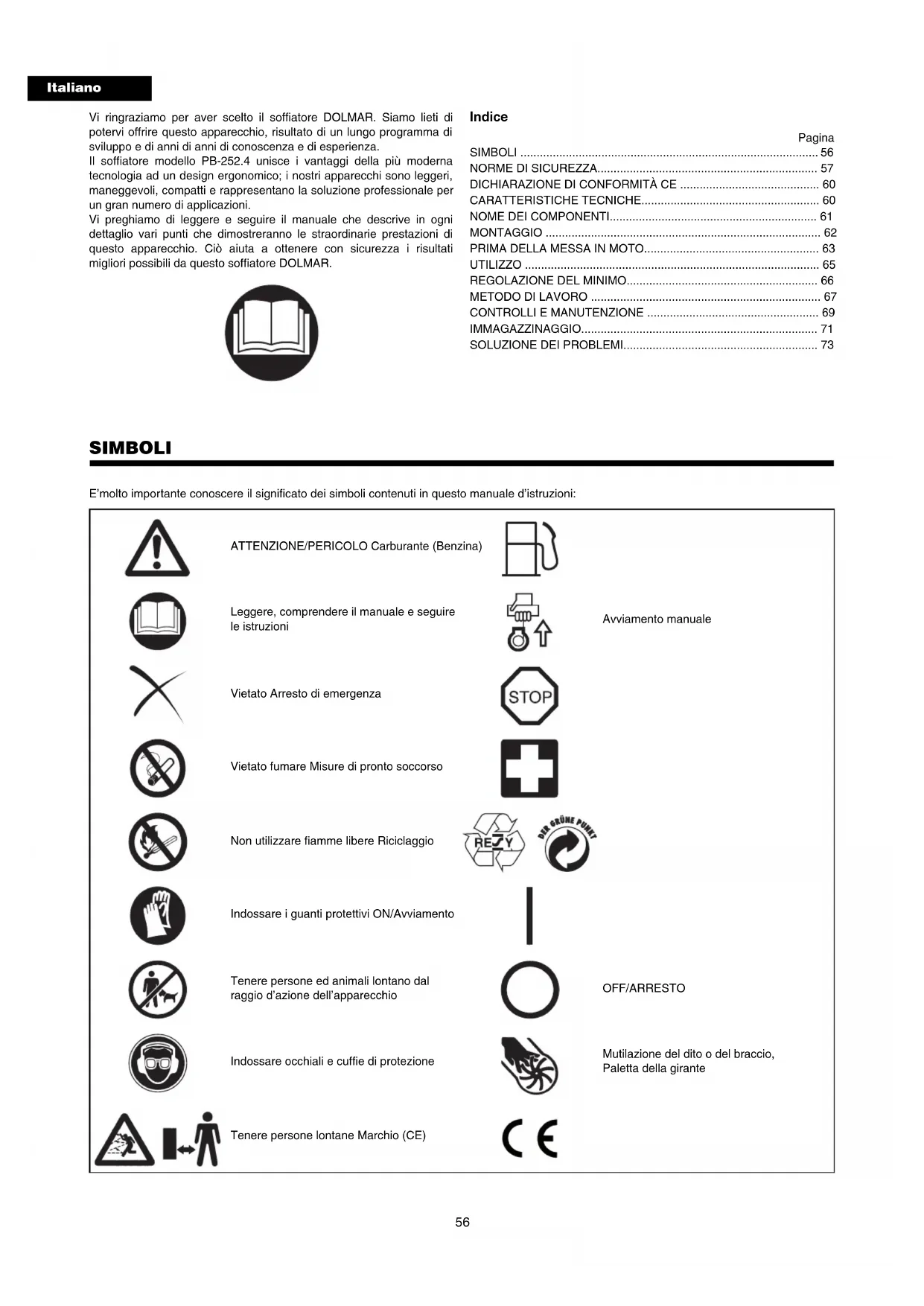

SIMBOLI E’molto importante conoscere il significato dei simboli contenuti in questo manuale d’istruzioni: ATTENZIONE/PERICOLO Carburante (Benzina) Leggere, comprendere il manuale e seguire le istruzioni Avviamento manuale Vietato Arresto di emergenza Vietato fumare Misure di pronto soccorso Non utilizzare fiamme libere Riciclaggio Indossare i guanti protettivi ON/Avviamento Tenere persone ed animali lontano dal raggio d’azione dell’apparecchio OFF/ARRESTO Indossare occhiali e cuffie di protezione Mutilazione del dito o del braccio, Paletta della girante Tenere persone lontane Marchio (CE)57

• Per un uso corretto e sicuro è necessario leggere, comprendere e seguire le istruzioni contenute nel manuale in modo da acquisire familiarità con l’uso del soffiatore (1). Gli utenti insufficientemente informati costituiscono un pericolo per sé stessi e per gli altri, a causa di un utilizzo scorretto.

• Si raccomanda di prestare il soffiatore soltanto a persone di provata esperienza con l’uso dei soffiatori.

• Insieme al soffiatore consegnare anche il manuale di istruzioni.

• Gli utilizzatori inesperti devono informarsi presso il rivenditore circa le nozioni basilari riguardanti l’impiego di un soffiatore.

• E’vietato l’uso dell’apparecchio ai bambini e ai minori di anni 18. Tuttavia i giovani di età superiore ai 16 anni possono utilizzare l’apparecchio a scopo di addestramento, sotto la supervisione di persone qualificate.

• Utilizzare il soffiatore prestando la massima attenzione.

• Utilizzare il soffiatore solo in condizioni fisiche perfette.

• Eseguire il lavoro con calma e attenzione. L’utilizzatore deve accettare responsabilità verso terzi.

• Non utilizzare il soffiatore sotto l’effetto di alcool o droghe (2).

• Non utilizzare l’apparecchio in condizioni di stanchezza.

• Conservare il manuale delle istruzioni per riferimento futuro. Equipaggiamento protettivo

• L’operatore deve indossare indumenti funzionali e adeguati; questi devono essere aderenti senza tuttavia impedire i movimenti. Non indossare gioielli o capi di abbigliamento che potrebbero venir aspirati dall’ingresso dell’aria.

• Onde evitare ferite o danni a testa, occhi, mani o piedi e per proteggere l’udito, durante il funzionamento del soffiatore è necessario indossare l’equipaggiamento protettivo di seguito descritto. Rispettare con particolare attenzione le seguenti norme

• Gli abiti devono essere resistenti e aderenti, pur consentendo la massima libertà di movimento. Non indossare giacche ampie, pantaloni scampanati o con risvolti, e sciarpe, non lasciare i capelli lunghi sciolti ed evitare tutto ciò che potrebbe essere attirato nell’ingresso dell’aria. Indossare apposite tute o pantaloni lunghi per proteggere le gambe. Non indossare pantaloncini corti. (4)

• Il soffiatore potrebbe danneggiare l’udito. Indossare le apposite protezioni (auricolari o cuffie) per proteggere l’udito. Chi fa uso frequente dell’apparecchio deve sottoporsi a regolari controlli dell’udito (3).

• Lavorando con il soffiatore è consigliato l’uso dei guanti. È molto importante l’appoggio saldo dei piedi. Calzare scarpe robuste con suole che non scivolano. (4)

• E’obbligatoria l’appropriata protezione degli occhi. Anche se lo scarico è diretto discosto dall’operatore, durante il funzionamento del soffiatore può accadere che qualche residuo rimbalzi in direzione dell’operatore. (3)

• Non utilizzare il soffiatore senza aver prima indossato gli occhiali protettivi oppure occhiali di sicurezza con protezione superiore e laterale, come previsto dalla norma ANSI Z 87.1 (o norma locale in vigore). Avviamento del soffiatore

• Accertarsi che non ci siano bambini o altre persone entro un raggio di 15 metri dal posto di lavoro (5), e fare anche attenzione agli animali nelle vicinanze. Non utilizzare il soffiatore all’ interno di aree urbane.

• Prima di azionarlo, controllare che il soffiatore sia pronto per operare in sicurezza: Controllare che la leva della valvola a farfalla funzioni perfettamente. Controllare che la leva diffusore funzioni normalmente e senza difficoltà. Controllare anche il relativo dispositivo di blocco. Assicurarsi che le impugnature siano asciutte e pulite e che l’interruttore principale funzioni. Controllare che le impugnature non siano sporche di olio o carburante. 360° (1) (2) (3) (4) (5) 15 metri58 Il soffiatore va messo in funzione seguendo solamente le apposite istruzioni. Non utilizzare altri metodi per avviare il motore (6) !

• Il soffiatore e i relativi accessori vanno utilizzati esclusivamente per le applicazioni specificate.

• Avviare il motore del soffiatore soltanto dopo aver montato l’intero utensile. Il funzionamento dell’utensile è consentito soltanto dopo che sono stati montati tutti gli accessori appropriati.

• In presenza di problemi al motore, spegnere immediatamente il soffiatore.

• Durante il lavoro afferrare saldamente il soffiatore per l’impugnatura (tenendo l’impugnatura di controllo tra pollice e indice). In questo modo è possibile mantenere l’apparecchio sempre sotto controllo. Assicurarsi che l’impugnatura (e il gancio per l’aspiratore) siano in buone condizioni e non siano umidi, né sporchi di resina, olio o grasso. Assicurarsi di essere sempre in perfetto equilibrio mantenendo una posizione di lavoro sicura.

• Evitare di inalare i gas di scarico del soffiatore. Non utilizzare l’apparecchio al chiuso (rischio di soffocamento e intossicazione). Il monossido di carbonio è un gas inodore. Controllare sempre che la ventilazione sia adeguata.

• Spegnere il motore quando si fa una sosta durante il lavoro, e quando si lascia il soffiatore incustodito. Mettendolo in un posto sicuro si evitano pericoli alle persone, l’incendio di materiali combustibili o i danni alla macchina.

• Non appoggiare il soffiatore caldo su erba secca o su materiali combustibili.

• Prima di utilizzare il soffiatore, installare tutte le protezioni fornite in dotazione.

• Non avviare il motore se la marmitta di scarico è guasta.

• Arrestare il motore durante il trasporto (7).

• In caso di trasporto in macchina o in furgoncino, caricare con cura il soffiatore onde evitare perdite di carburante.

• In caso di spedizione, controllare che il serbatoio del carburante sia vuoto. Rifornimento

• Durante il rifornimento (7), spegnere il motore, non avvicinarsi a fiamme libere (8) e non fumare.

• Evitare che il carburante entri in contatto con la pelle. Non inalarne i vapori. Durante il rifornimento indossare sempre i guanti protettivi. Cambiare e lavare l’abbigliamento protettivo a intervalli regolari.

• Non versare carburante, né olio onde evitare di inquinare il terreno (protezione ambientale). Pulire immediatamente il soffiatore in caso di fuoriuscita di carburante. Far asciugare gli stracci bagnati prima di smaltirli in appositi contenitori coperti per evitare fenomeni di combustione spontanea.

• Evitare che la benzina venga a contatto con gli abiti. Cambiare immediatamente abito se si è spanta della benzina su di esso (pericolo di incendio).

• Controllare il tappo del serbatoio a intervalli regolari e assicurarsi che rimanga perfettamente chiuso.

• Serrare con cura la vite di bloccaggio del serbatoio. Prima di avviare il motore, allontanarsi di almeno 3 metri dal luogo in cui è avvenuto il rifornimento (9).

• Non eseguire il rifornimento al chiuso. I vapori si accumulano a livello del terreno (rischio di esplosione).

• Il carburante va trasportato e conservato solo in appositi contenitori omologati. Conservare fuori dalla portata dei bambini.

• Non eseguire il rifornimento quando il motore è caldo o in funzione. (6) (7) (8) (9) 3 metri

• Sostituzione accessory59 Metodo di lavoro

• Il soffiatore va utilizzato solo in condizioni di buona visibilità e di buona illuminazione. Durante la stagione invernale, fare attenzione alle superfici scivolose, bagnate o ghiacciate (rischio di scivolare). Assicurarsi di essere sempre in perfetto equilibrio.

• Evitare sempre di lavorare su superfici instabili o terreni ripidi.

• Per evitare il rischio di ferite, non dirigere il getto d’aria verso persone l’alta pressione dell’aria potrebbe procurare danni agli occhi o far rimbalzare piccoli oggetti a grande velocità.

• Non si devono mai inserire oggetti estranei nell’ingresso dell’aria della macchina o nella bocchetta del soffiatore. Ciò danneggia la ventola e potrebbe causare un serio incidente all’operatore o agli astanti, in quanto tali oggetti o parti rotte potrebbero essere scagliati fuori dalla macchina ad alta velocità.

• Controllare la direzione del vento, non lavorare mai controvento.

• Mentre si utilizza l’apparecchio non camminare all’indietro per non inciampare o perdere il controllo.

• Spegnere il motore prima di eseguire operazioni di pulizia o manutenzione dell’unità o procedere alla sostituzione delle parti. Manutenzione

• Rispettare l’ambiente. Mantenere al minimo i livelli di rumore e inquinamento. Controllare in particolare la regolazione corretta del carburatore.

• Pulire il soffiatore a intervalli regolari e verificare che tutte le viti e i dadi siano ben serrati.

• Non eseguire operazioni di manutenzione, né custodire il soffiatore nelle vicinanze di fiamme libere, faville, ecc. (11).

• Custodire sempre il soffiatore in un locale chiuso e ben aereato e con il serbatoio completamente vuoto. Osservare e rispettare tutte le norme di prevenzione degli infortuni previste dalle associazioni di categoria e dalle compagnie di assicurazione. Per motivi di sicurezza personale, non apportare alcuna modifica al soffiatore. L’utilizzatore si deve limitare ad eseguire le operazioni di manutenzione e riparazione descritte nel manuale. Tutti gli altri lavori devono essere eseguiti da personale autorizzato del Servizio Assistenza. Utilizzare solo ricambi e accessori originali DOLMAR. L’impiego di accessori e utensili non omologati aumenta il rischio di incidenti e lesioni. La DOLMAR declina ogni responsabilità in caso di incidenti o danni provocati dall’uso di attrezzi o accessori non autorizzati. Misure di pronto soccorso In caso di incidente assicurarsi che nelle immediate vicinanze sia disponibile una cassetta del pronto soccorso. Sostituire subito i prodotti medicinali utilizzati. In caso di richiesta di aiuto, fornire le seguenti informazioni:

• luogo dell’incidente

• descrizione dell’accaduto

• Propri nomi Imballo Il soffiatore DOLMAR è imballato in una scatola di cartone protettiva per evitare danni dovuti al trasporto. Il cartone è una materia prima fondamentale e può essere riutilizzato o riciclato (riciclaggio della carta). (10) (11) (12)60

DICHIARAZIONE DI CONFORMITÀ CE

Solo per i paesi europei La dichiarazione di conformità CE è inclusa come Allegato A al presente manuale di istruzioni. CARATTERISTICHE TECNICHE Nota:

1. Usare l’olio e la candela di accensione indicati da DOLMAR.

2. Dati tecnici possono modificarsi senza preavviso.

Modello PB-252.4 PB-252.4 con kit di raccolta polveri Peso (senza tubi) (kg) 4,5 Dimensioni (senza tubi) (Lunghezza×Larghezza×Altezza) (mm) 350 × 231 × 368 Velocità max. del motore (min

) 7.800 Velocità del minimo (min

) 3.500 Cilindrata motore (mL) 24,5 Carburante Carburante Benzina per auto Volume serbatoio (L) 0,52 Olio motore SAE 10W- 30 olio della classificazione API, classe SF o superiore (motore a quattro tempi per automobile) Volume dell’olio per motore (L) 0,08 Carburatore (a membrana) WALBRO WYL Sistema di iniezione A stato solido Candela accensione NGK CMR6A Distanza tra gli elettrodi (mm) 0,7 – 0,8 Vibrazioni conf. a ISO22867 (*Lato sinistro/lato destro)

) 9,3 8,1/11,1* Variazione K (m/s

Impugnatura ausiliare

15. Coperchio della candela 22. Freccia

4. Pompa avviamento 11. Coperchio olio 18. Ugello soffiante 25. Vite

5. Coperchio del filtro aria 12. Tasto blocco valvola 19. Tubo curva

6. Leva diffusore 13. Vite 20. Tubo aspirazione A

7. Impugnatura starter 14. Protezione 21. Tubo aspirazione B

Kit raccolta polveri (Venduto a parte)62 MONTAGGIO ATTENZIONE:Prima di eseguire qualsiasi operazione sul soffiatore, spegnere il motore e rimuovere il connettore della candela d’accensione. Indossare sempre i guanti protettivi! ATTENZIONE:Avviare il soffiatore solo dopo averne completato il montaggio.

corpo dell’apparecchio, quindi applicare il tubo.

2) Ruotare il tubo soffiante in senso orario in modo da

Fissare quindi bene con il bullone ed il dado .

2. MONTAGGIO DELL’ACCESSORIO PER L’ASPIRAZIONE

1) Montaggio del tubo di aspirazione (bocchetta)

(1) Allentare la vite e aprire la protezione . (2) Allineare il segno “ ” sul tubo di aspirazione A e B. Inserire il tubo di aspirazione A nel tubo di aspirazione B finché i tre granci scattano dentro. (3) Allineare la freccia indicata sul tubo di aspirazione A con il disegno “ ” indicato sul soffiatore. Quindi inserire il tubo di aspirazione nel soffiatore. (4) Per bloccare il tubo di aspirazione, ruotarlo finché la freccia non è allineata con “ ” indicato sul soffiatore. (5) Fissare saldamente il tubo di aspirazione al soffiatore con la vite ed la staffa . Non stringere eccessivamente la vite, per evitare la rottura delle parti. Attenzione: Non eseguire l’operazione di serraggio al punto (5) sopra se si usa il soffiatore in un paese o regione dove il marchio CE non è valido. Nota: Il motore non si avvia se il tubo aspiratore non è completamente montato.

2) Montaggio del tubo curva e del sacco polveri

(1) Aprire il fermaglio del sacco polveri. (2) Inserire il lato con il binario del tubo curva nel sacco polveri, e farlo uscire attraverso l’entrata nel sacco. (3) Fissare il tubo curva con la fascetta in velcro intorno alla sede indicata nella figura. (4) Installare il tubo curva sul soffiatore. (5) Mettere la fascetta attorno all’apertura del tubo curva. Fissare bene con il bullone ed il dado . Attenzione: Non eseguire l’operazione di serraggio al punto (5) sopra se si usa il soffiatore in un paese o regione dove il marchio CE non è valido. AVVERTIMENTO! Quando si usa il soffiatore per l’operazione di soffiatura, chiudere sempre la protezione e stringere la vite prima dell’operazione. In caso contrario, il corpo o gli abiti dell’operatore potrebbero impigliarsi nella girante nuda causando un grave incidente. Usare sempre insieme il tubo di aspirazione A e B. Altrimenti, il contatto con la girante potrebbe causare un grave incidente quando l’operatore cerca di rimuovere i frammenti bloccati nel tubo. ATTENZIONE Installare il sacco polveri lontano dal lato con il binario del tubo curva. Qualora il sacco polveri venga posizionato in prossimità del motore, il gas di scarico potrebbe causare la bruciatura superficiale del sacco polveri. AVVERTIMENTO! Non raccogliere grossi pezzi di legno, metalli, vetro, pietre, liquidi, sigarette accese, fuochi d’artificio, ecc.63

PRIMA DELLA MESSA IN MOTO

1. Ispezione e rabbocco dell’olio motore

(1) Procedere nel modo seguente quando il motore è freddo. Accertarsi che il motore si trovi su una superficie piana orizzontale, come mostrato nella Figura 1.

• Ispezione: Togliere il coperchio dell’olio. Pulire l’indicatore di livello olio. Reinstallare il coperchio dell’olio (Figura 2) e rimuoverlo. Accertarsi che l’olio sia tra i segni del limite superiore e inferiore dell’indicatore dell’olio.

• Rabboccare:Se dopo l’ispezione l’olio è sotto il limite inferiore, aggiungere olio attraverso la stessa apertura da cui è stato tolto il coperchio dell’olio. Vedere la Figura 4 sul modo di orientare il motore per il rabbocco dell’olio. (2) Potrebbe essere necessario rabboccare l’olio ogni circa 10 ore di utilizzo (ogni 10 rifornimenti). (3) Sostituire l’olio se cambia colore o è misto a sporco. (Per l’intervallo e il metodo di sostituzione vedere a pagina 69.) Olio raccomandato: SAE 10W- 30 olio della classificazione API, classe SF o superiore (motore a quattro tempi per automobile) Capacitá del serbatoio: Circa 0,08 L Metodo di controllo dell’olio per motori NOTA

• Se il motore non è posizionato su una superficie orizzontale come nella Figura 1, si potrebbe ottenere una indicazione scorretta del livello dell’olio.

• Se il serbatoio dell’olio è riempito oltre il limite, l’olio può inquinarsi o bruciare producendo fumo bianco. Sostituzione dell’olio “Indicatore di livello olio”

• Togliere le polveri e la sporcizia vicino al foro di rifornimento dell’olio, e togliere l’indicatore di livello dell’olio.

• Mantenere pilito della sabbia o della polvere l’indicatore del livello dell’olio. La sabbia o la polvere aderenti all’indicatore di livello olio potrebbero altrimenti causare la circolazione irregolare dell’olio o l’usura delle parti del motore con conseguenti problemi.

• Per mantenere pulito l’indicatore di livello olio si consiglia di inserirlo dal lato della manopola nel coperchio del motore. Dopo il rabbocco dell’olio

• Pulire con uno straccio tutto l’olio spanto. Figura 1 Figura 2 Limite inferiore Limite superiore Limite superiore Limite inferiore Indicatore di livello Figura 3 Figura 4 Figura 5 Mensola Figura 6 Mensola64

2. Alimentazione carburante

PERIODO DI CONSERVAZIONE DEL CARBURANTE

Il carburante deve essere utilizzato totalmente entro quattro settimane, anche se è conservato in un recipiente apposito all’ombra e in un luogo ben ventilato. Se il carburante non è conservato in un recipiente apposito o se il recipiente non è coperto, si deteriora in un giorno. CARBURANTE Il motore è a quattro tempi. Utilizzare sempre la benzina per automobile (benzina senza piombo o benzina super). Prima del rifornimento, spegnere il motore e accertarsi che si sia raffreddato.

METODO DI RIFORNIMENTO

• Allentare leggermente il coperchio del serbatoio per rilasciare la pressione interna.

• Togliere il coperchio del serbatoio e fare rifornimento scaricando l’aria inclinando il serbatoio in modo che l’apertura di rifornimento sia rivolta in alto. (NON aggiungere carburante fino a riempire completamente il serbatoio.)

• Dopo il rifornimento, stringere saldamente il coperchio del serbatoio.

• Sostituire il coperchio del serbatoio se ha un qualsiasi difetto o danno.

• Il coperchio del serbatoio si usura con il tempo. Sostituirlo ogni due o tre anni.

• NON versare il carburante nell’apertura di rabbocco dell’olio. AVVERTENZE

• Durante il rifornimento, osservare le istruzioni seguenti per evitare una combustione o un incendio. - Il rifornimento del carburante deve essere fatto in un luogo dove non ci siano fiamme. Mai avvicinare una fiamma (fumare, ecc.) vicino al posto di rifornimento. - Spegnere il motore e lasciarlo raffreddare prima di procedere con il rifornimento. - Aprire lentamente il coperchio del serbatoio. Il carburante potrebbe fuoriuscire per la pressione interna. - Far attenzione a non far fuoriuscire il carburante. Asciugare completamente il carburante eventualmente fuoriuscito. - Eseguire il rifornimento in un luogo ben aereato.

• Far attenzione nel maneggiare il carburante. - Se il carburante entra in contatto con la pelle o gli occhi, è possibile che provochi infiammazione o allergia. Consultare immediatamente un medico specialista se si dovessero riscontrare anomalie nelle condizioni fisiche.

• NON versare olio nel serbatoio del carburante. Immagazzinaggio della macchina e del serbatoio di rifornimento

• Conservare la macchina e il serbatoio in un luogo fresco al riparo dalla luce diretta del sole.

• Non tenere mai il carburante dentro una automobile. Note per carburante

• Non utilizzare nessuna miscela di benzina fatta con olio motore. Questo provocherebbe un accumulo eccessivo di residui carboniosi e/o disturbi meccanici.

• Un olio deteriorato provocherà un avviamento irregolare.65 UTILIZZO

1) Quando il motore è freddo o dopo il rifornimento del

carburante (1) Mettere la macchina in piano. (2) Posizionare l’interruttore arresto sulla posizione “ I ” (Figura 1). (3) Continuare a premere la pompa di avviamento finché il carburante entra nella stessa (Figura 2).

• In generale, il carburante entra nel carburatore dopo 7/10 spinte.

• Premendo troppe volte la pompa di avviamento si potrebbe causare un ritorno dell’eccesso di benzina nel serbatoio. (4) Alzare la leva diffusore sulla posizione di chiusura (Figura 3). (5) Tenere l’impugnatura principale con la mano sinistra per evitare che il motore si muova. (6) Tirare la manopola di avviamento finché non si sente una leggera resistenza. Poi, rilasciare la manopola e tirarla nuovamente con forza (Figura 4).

• Non tirare il cavo fino alla sua estensione massima.

• Una volta che la manopola è tirata, non abbandonare la presa immediatamente. Tenere la manopola finché essa non ritorna al punto di partenza. (7) Quando il motore si avvia, aprire la leva di diffusore (Figura 5).

• Aprire la leva di diffusore lentamente, verificando la rotazione del motore. Assicurarsi di aprire la leva diffusore al massimo.

• In caso di basse temperature o quando il motore si è raffreddato, non aprire la leva diffusore bruscamente, altrimenti il motore può arrestarsi. (8) Continuare l’operazione di riscaldamento per 2 o 3 minuti. (9) Il riscaldamento è completo quando c’è una veloce accelerazione dai bassi giri del motore fino a pieno acceleratore. AVVERTENZE

• Non avviare il motore nel luogo stesso del rifornimento. - Ciò potrebbe causare combustione o incendio. Quando si avvia il motore, mantenere una distanza di almeno 3 metri.

• Il gas di scarico del motore è tossico. Non usare l’apparecchio in luoghi mal aereati (ad esempio gallerie, edifici etc...) - Il funzionamento del motore nei luoghi mal aereati potrebbe causare intossicazione da gas di scarico.

• Se dopo l’avviamento si sentono rumori, odori particolari o vibrazioni anomale, spegnere subito il motore per un’ispezione. - Se il motore funziona senza accorgersi di tale anomalità, potrebbe causare un incidente.

• Accertarsi che il motore si spenga quando si porta l´interruttore d’arresto sulla posizione “O”. Figura 1 Interruttore arresto Figura 2 Chiudere Figura 4 Figura 5 Aprire Figura 3 Pompa di avviamento66

2) Quando il motore è caldo

(1) Mettere il motore in piano. (2) Premere la pompa di avviamento qualche volta. (3) Controllare che la leva diffusore sia aperta. (4) Tenere l’impugnatura principale con la mano sinistra per evitare che il motore si muova. (5) Tirare lentamente l´impugnatura starter fino a sentirne la resistenza e dopo averla fatta ritornare alla posizione iniziale, tirarla nuovamente con forza. (6) Se dovesse essere difficile avviare il motore, aprire la valvola a farfalla per circa un terzo.

Rilasciare la leva del grilletto per ridurre la velocità del motore e impostare l’interruttore di arresto in posizione “O”. (Rilasciare il blocco della leva dell’acceleratore se blocca la leva del grilletto nella posizione di piena apertura.)

REGOLAZIONE DEL MINIMO

Controllo della rotazione a bassa velocità Mettere la rotazione a velocità bassa a 3500 rpm (min

• Se fosse necessario cambiare la velocità di rotazione, regolare la vite di regolazione con un cacciavite a croce.

• Girare a destra la vite di regolazione per aumentare la velocità del motore. Girare a sinistra la vite di regolazione per ridurre la velocità del motore. NOTA

• Se la leva diffusore viene portata più in alto rispetto alla posizione “CLOSE”, si potrebbe danneggiare.

• Se il motore parte e si arresta, rimettere questa leva sulla posizione “OPEN” e tirare diverse volte la leva dello starter per avviare di nuovo il motore.

• Se si continua a tirare diverse volte la leva dello starter con la leva diffusore lasciata sulla posizione “CLOSE”, il motore ha difficoltà a partire a causa dell’ingolfamento del carburante.

• Nel caso di ingolfamento del carburante, rimuovere la candela e tirare rapidamente diverse volte la leva per scaricare ogni eccesso di carburante. Asciugare l’elettrodo della candela.

• Se alla velocità più bassa la valvola a farfalla non arriva a toccare la vite di regolazione del minimo, agire sul blocco del cavo di controllo in modo da riportarla a toccare la vite di regolazione. PERICOLO Il carburatore è stato regolato in fabbrica. Non eseguire alcuna regolazione diversa da quella del minimo. Se è necessaria la regolazione, rivolgersi al rivenditore o a un Centro di Assistenza autorizzato. Interruttore arresto Vite di regolazione Carburatore67 Prevenzione del congelamento del carburatore Quando la temperatura ambiente è bassa e l’umidità è elevata, il vapore acqueo potrebbe congelare all’interno del carburatore, e il motore girerebbe in modo incostante (congelamento del carburatore). Modificare l’impostazione dello sportellino nel modo seguente, se necessario.

• Temperatura ambiente superiore a 10°C Afferrare la linguetta sullo sportellino e far scorrere quest’ultimo verso sinistra (posizione chiusa).

• Temperatura ambiente pari o inferiore a 10°C Afferrare la linguetta sullo sportellino e far scorrere quest’ultimo verso destra (posizione aperta).

1. Uso del soffiatore

• Eseguire i lavori reggendo bene il soffiatore.

• Tirare la leve del grilletto dirigendo l’estremità dell’ugello verso l’oggetto da soffiare.

• Tirare completamente la leva del grilletto, mantenere premuto il tasto di blocco valvola e togliere il dito dalla leva del grilletto rilasciandola per bloccarla a pieno acceleratore.

• Tirare di nuovo la leva del grilletto per rilasciare il blocco dell’acceleratore.

• La parte inferiore del serbatoio del carburante funziona come impugnatura ausiliaria, permettendo di lavorare usando entrambe le mani. In questo caso mantenere l’impugnatura ausiliaria con la mano destra. AVVISO Quando la temperatura ambiente è superiore a 10°C, chiudere sempre lo sportellino (impostazione normale). In caso contrario, il motore potrebbe venire danneggiato dal surriscaldamento. Sportellino Linguetta Sportellino Linguetta68

2. Raccolta delle polveri

• Sistemare la cinghia del sacco della polvere sulla spalla regolandone la lunghezza in modo da facilitare il lavoro.

• Controllando la posizione del sacco, tirare la leva del grilletto per la raccolta della polvere.

• Quando il sacco polveri è pieno, rimuoverlo dalla macchina e aprire il fermaglio per svuotarlo. AVVERTENZE

• Non aspirare kerosene, benzina, sigarette accese, ecc. onde evitare incendi. - Altrimenti potrebbe causare un incendio

• Aspirare corpi estranei (grandi pezzi di legno, di metallo e di vetro, piccoli sassi,ecc.) può causare un guasto alla macchina. - Altrimenti potrebbe causare un fallimento.

• Il riempimento eccessivo del sacco polveri potrebbe causare il traboccamento verso il lato del motore. Svuotare il sacco prima che diventi completamente pieno. - Altrimenti potrebbe causare un incendio NOTA Se si fa funzionare questa macchina con la protezione rivolta in su o con il manico principale rivolto in giù, potrebbe apparire del fumo bianco e l’olio diventare contaminato, o si potrebbero verificare perdite d’olio.69

CONTROLLI E MANUTENZIONE

1. Sostituzione dell’olio motore

L’olio motore deteriorato riduce notevolmente la vita delle parti mobili e rotanti. Verificare gli intervalli di sostituzione e la quantità di olio da sostituire. Intervallo di sotituzione:Dopo le prime 20 ore di utilizzo, seguite da ogni 50 ore di utilizzo Olio raccomandato: SAE 10W- 30 olio della classificazione API, classe SF o superiore (motore a quattro tempi per automobile) Al momento della sostituzione, seguire il metodo seguente: (1) Verificare che il coperchio del serbatoio sia stretto perfettamente. (2) Togliere il coperchio dell’olio.

• Tenere l’indicatore di livello dell’olio pulito della polvere o dello sporco. (3) Inclinare la macchina nell’ordine mostrato nella Figura 1.

• Versare l’olio usato in un contenitore. (4) Orientare la macchina come mostrato nella Figura 2, e rabboccare l’olio nella mensola all’interno del tubo dell’olio. (5) Dopo il rifornimento, chiudere fermamente il coperchio dell’olio. Una chiusura insufficiente provocherà una perdita d’olio. PERICOLO

• Prima del controllo e della manutenzione, spegnere e raffreddare il motore. Rimuovere la candela e il coperchio della candela. - Se si cerca di procedere con l’ispezione o la manutenzione immediatamente dopo l’arresto del motore o con il coperchio della candela ancora attaccato, l’operatore rischia bruciature o un incidente a causa di un avviamento imprevisto del motore.

• Dopo l’ispezione e la manutenzione, procedere all’avvio, dopo aver controllato che tutte le parti siano montate correttamente. PERICOLO

• In generale, il corpo del motore e l’olio motore rimangono ancora caldi subito dopo lo spegnimento del motore. Prima della sostituzione dell’olio, accertarsi che il corpo del motore e l’olio motore si siano sufficientemente raffreddati. Rimane altrimenti il rischio di ustioni. Dopo aver fermato il motore, lasciare all’olio motore un tempo sufficiente per tornare nel serbatoio dell’olio in modo da assicurare una lettura accurata dell’indicatore di livello dell’olio.

• Se l’olio è rifornito oltre il limite, esso può essere inquinato o può prendere fuoco con fumo bianco. Note sulla sostituzione dell’olio

• Non gettare l’olio motore nei rifiuti, sul terreno o nelle fognature. La disposizione per lo smaltimento degli oli usati è soggetta a controllo legale. Nello smaltimento, rispettare le leggi e i regolamenti. In caso di dubbi, consultare il Servizio Assistenza Autorizzato.

• L’olio può deteriorarsi anche se non viene utilizzato. Fare il controllo e la sostituzione ad intervalli periodici (sositituzione con un olio nuovo ogni 6 mesi) Figura 1 Figura 2 Mensola70

2. Pulitura del filtro dell’aria

Intervallo di pulitura e di controllo : Quotidiano (ogni 10 ore di funzionamento) (1) Rimuovere i bulloni di fissaggio del coperchio del filtro dell’aria. (2) Tirare il lato inferiore del coperchio del filtro e toglierlo. (3) Girare la leva di diffusore a fondo verso il lato chiusura, e preservare il carburatore da polvere o sporcizia. (4) Se l’olio aderisce all’elemento (spugna), spremerlo forte. (5) Se è molto contaminato:

• Rimuovere l’elemento (spugna), immergerlo in acqua calda o in un detergente debole diluito con acqua, e asciugarlo completamente.

• Pulire l’elemento (feltro) con benzina, e farlo asciugare completamente. (6) Prima di rimettere l’elemento, farlo asciugare completamente. L’elemento non asciugato sufficientemente potrebbe rendere l’avviamento difficoltoso. (7) Asciugare con uno straccio l’olio aderente al coperchio del filtro dell’aria e allo sfiatatoio a piastra. (8) Immediatamente dopo la pulitura, rimontare il coperchio del filtro e serrarlo con i bulloni di fissaggio. (Nel rimontarlo, prima mettere la griffa superiore e poi la griffa inferiore.)

3. Ispezione della candela di accensione

(1) Aprire/chiudere il coperchio della candela Per aprire il coperchio, mettere le dita sull’impugnatura principale e sulla sporgenza del coperchio della candela (Figura 1). Far scorrere la sporgenza verso la posizione “OPEN” spingendola su (Figura 2). Per chiudere, far scorrere la sporgenza del coperchio della candela verso la posizione “CLOSE” finché un uncino sotto la sporgenza finisce sul coperchio del motore e alla fine inserire la sporgenza. (2) Staccare la candela di accensione Per rimuovere o installare la candela, usare la chiave a tubo in dotazione (Figura 3). (3) Ispezione della candela di accensione La distanza tra i due elettrodi è di 0,7-0,8 mm. (Figura 4). Se questa distanza è superiore o inferiore, regolarla correttamente. Se la candela è sporca od otturata da residui carboniosi, pulirla completamente o sostituirla. (4) Sostituire la candela di accensione Quando si sostituisce la candela, usarne una di tipo NGK- CMR6A.

• Pulire l’elemento alcune volte al giorno se c’è eccesso di polveri aderenti.

• Se si continua l’utilizzo con l’elemento sporco di olio, l’olio nel filtro dell’aria può uscire, inquinando. Lamiera Elemento (spugna) Coperchio del filtro dell’aria Parte sfiatatoio Element o (feltro) Bullone di fissaggio Prendere questa parte e togliere l’elemento (feltro). Figura 1 Figura 3 Elettrodo laterale (–) Figura 2 Figura 4 Distanza tra gli elettrodi 0,7 – 0,8 mm71

4. Pulizia del filtro carburante

• Se si ottura il filtro carburante, è possibile che l’avviamento sia difficile o che la rotazione del motore non possa aumentare.

• Controllare il filtro periodicamente secondo la procedura seguente: (1) Rimuovere il coperchio del serbatoio carburante, scaricare il carburante e vuotare il serbatoio. Controllare che nessun corpo estraneo rimanga nel serbatoio ed eventualmente estrarli. (2) Tirare fuori il filtro carburante con un filo di ferro attraverso il portello di rifornimento del carburante. (3) Se la superficie del filtro carburante è sporca, pulirla con la benzina. Per disfarsi della benzina usata per la pulizia bisogna osservare le norme specificate dall’ente locale. Il filtro eccessivamente contaminato deve essere sostituito. (4) Rimettere il filtro nel serbatoio e chiudere bene il coperchio del serbatoio. Per la sostituzione, consultare il venditore o servizio assistenza autorizzato.

5. Controllo bulloni, dadi e viti

• Serrare di nuovo i bulloni, dadi, ecc. allentati.

• Verificare eventuali perdite di carburante e d’olio.

• Sostituire i pezzi guasti con quelli nuovi per sicurezza di funzionamento.

6. Pulitura dei pezzi

• Mantenere pulito il motore pulendolo con uno straccio.

• Tenere le alette di cilindro pulite di polvere e sporco. Polveri o sporcizia aderenti alle alette provocheranno un grippaggio.

7. Sostituzione delle guarnizioni

Sostituire le guarnizioni se si smonta il motore. Qualsiasi operazione di manutenzione o regolazione che non sia descritta nel presente manuale deve essere eseguita esclusivamente dal personale del Servizio Assistenza Autorizzato. IMMAGAZZINAGGIO Scaricare completamente il carburante dal serbatoio di carburante e del carburatore secondo la procedura seguente : (1) Togliere il coperchio del serbatoio del carburante, e scaricare il carburante completamente. Se vi sono corpi estranei nel serbatoio, rimuoverli. (2) Tirare fuori il filtro del carburante dal portello di rifornimento, usando il filo. (3) Spingere la pompa di avviamento fino a vuotarla completamente del carburante. (4) Rimettere il filtro nel serbatoio del carburante e serrare fermamente il coperchio del serbatoio. (5) Poi, continuare a far funzionare il motore fino al suo arresto. (6) Togliere la candela, e far cadere delle gocce di olio per motore nel foro della candela. (7) Tirare dolcemente l’impugnatura dell’avviamento in modo che l’olio si distribuisca nel motore, e rimettere la candela. (8) Lasciare la macchina con l’impugnatura rivolta in alto. (9) Conservare il carburante scaricato in un recipiente apposito all’ombra in un locale aereato. AVVERTENZE

• Per scaricare il carburante, è necessario arrestare il motore e attendere che si raffreddi completamente. - In caso contrario, c’è pericolo di bruciature o di incendio. PERICOLO

• Per immagazzinare la macchina per un lungo periodo di tempo, scaricare tutto il carburante dal serbatoio del carburante e dal carburatore, e conservarlo in un luogo asciutto e pulito. Fascetta per tubi Filtro del carburante Coperchio del serbatoio carburante72 Localizzazione dei guasti *1 Fare la prima sostituzione dopo 20 ore di funzionamento. *2 Per il controllo dopo 200 ore di funzionamento, rivolgersi ad un Servizio Assistenza Autorizzato o dal rivenditore. *3 Dopo aver svuotato il serbatoio, continuare a far funzionare il motore finché il carburante non si esaurisce. Guasto Sistema Osservazione Causa Il motore non parte o parte con difficoltà Sistema di iniezione Scintilla d’accensione presente Guasto nell’alimentazione del carburante o nel sistema di compressione, difetto meccanico Assenza scintilla d’accensione Interruttore su STOP, guasto all’impianto elettrico o corto circuito, candela o connettore difettosi, modulo d’iniezione difettoso Alimentazione carburante Serbatoio pieno Posizione leva diffusore errata, carburatore difettoso, linea di alimentazione carburante piegata o intasata, olio sporco Compressione Compressione assente all’avvio Guarnizione fondo cilindro difettosa, guarnizioni albero a gomiti danneggiate, anello cilindro o pistone difettoso oppure difetto nella tenuta della candela Guasto meccanico Manopola di avvio non funziona Molla avviatore rotta, parti rotte all’interno del motore Problemi con l’avviamento a caldo Serbatoio pieno candela presente Il carburatore va pulito Il motore parte ma si arresta subito Alimentazione carburante Serbatoio pieno Errata regolazione del minimo, carburatore sporco Sfiatatoio del serbatoio difettoso, linea di alimentazione carburante interrotta, cavo o interruttore di arresto guasti Rendimento insoddisfacente Può riguardare diversi sistemi Minimo del motore scadente Filtro aria sporco, carburatore sporco, marmitta intasata, tubo di scarico del cilindro intasato Intervallo di funzionamento Articolo Prima del funziona- mento Dopo la lubrifica- zione Quotidiano (10 ore) 30 ore 50 ore 200 ore Arresto / quiete Pagina corrispondente Olio motore Controllare/pulire 63 Sostituire *

Pezzi da serrare (bulloni, dadi) Controllare/pulire 71 Serbatoio di carburante Pulire/controllare – Scaricare il carburante

Leva valvola Verificare le funzioni

Interruttore d’arresto Verificare le funzioni

Rotazione a velocità bassa Controllare / regolare

Filtro del carburante Pulire/sostituire 71 Spazio fra valvola della presa d’aria e valvola di scarico dell’aria Regolare *

Carburatore Scaricare il carburante

Prima di fare richiesta di riparazione, verificate personalmente un guasto. Se c’è un cattivo funzionamento, controllare la vostra macchina secondo la descrizione di questo manuale. Non manomettere o smontare nessuna parte contrariamente alla descrizione. Per le riparazioni, consultare il Servizio Assistenza Autorizzato o un rivenditore locale. Quando il motore non si avvia dopo il riscaldamento: Se non c’è nessuna anomalia per gli articoli di controllo, aprire la valvola circa un terzo e avviare il motore. Problema Causa probabile (malfunzionamento) Rimedio Il motore non si avvia La pompa d’avviamento non funziona Spingere 7 -10 volte Difficoltà nel tirare la manopola di avviamento Tirare fortemente Mancanza di carburante Rifornire di carburante Filtro del carburante otturato Pulire Tubo del carburante guasto Sostituire il tubo del carburante Carburante deteriorato Un carburante deteriorato provoca un avviamento più difficile. Sostituire con quello nuovo. (Sostituzione raccomandata : 1 mese) Aspirazione eccessiva di carburante Regolare la farfalla dalla velocità media alla alta, e tirare la manopola di avviamento finché il motore si avvia. Se il motore non si avvia ancora, togliere la candela di accensione, asciugare gli elettrodi, e rimontarla. Poi, avviare secondo le istruzioni. Coperchio di candela semiaperto Serrare bene Candela di accensione sporca Pulire Distanza anormale elettrodi candela di accensione Regolare la distanza Altra anomalia della candela di accensione Sostituire Carburatore anormale Fare richiesta di controllo e manutenzione La manopola di avviamento non può essere tirata. Fare richiesta di controllo e manutenzione Anomalie nei sistemi di comando Fare richiesta di controllo e manutenzione Il motore si arresta subito La velocità del motore non aumenta Riscaldamento insufficiente Fare il riscaldamento La leva di regolazione è messa sulla posizione “CLOSE” anche se il motore è caldo Mettere sulla posizione “OPEN” Filtro del carburante otturato Pulire Filtro dell’aria sporco o otturato Pulire Carburatore anormale Fare richiesta di controllo e manutenzione Anomalie nei sistemi di comando Fare richiesta di controllo e manutenzione Cavo diffusore staccato Serrare bene Anomalie nei sistemi di comando Fare richiesta di controllo e manutenzione II motore non si arresta. Connettore staccato Serrare bene Sistema elettrico anormale Fare richiesta di controllo e manutenzione Fare funzionare il motore al minimo, e mettere la leva diffusore sulla posizione “CLOSE”74 Nederlands Hartelijk dank voor uw aankoop van deze DOLMAR-bladblazer. Wij zijn ervan verzekerd dat deze u zal bevallen, daar deze het resultaat is van jarenlange research en onze know-how en ervaring. De DOLMAR PB-252.4 kombineert de voordelen van de huidige stand dertechniek met ergonomisch design; zij zijn licht in gewicht, handig, compacte en staan voor professionele inzet van tal van verschillende gebruiksvormen. Lees, begrijp en volg de in deze gebruiksaanwijzing omschreven punten om zodoende volledig gebruik te maken van de mogelijkheden die deze machine u biedt. Dit biedt u de garantie zo goed en veilig mogelijk te werken met de DOLMAR-bladblazer. Inhoudstabel Pagina SYMBOLEN ....................................................................................... 74 VEILIGHEIDSVOORSCHRIFTEN ..................................................... 75
