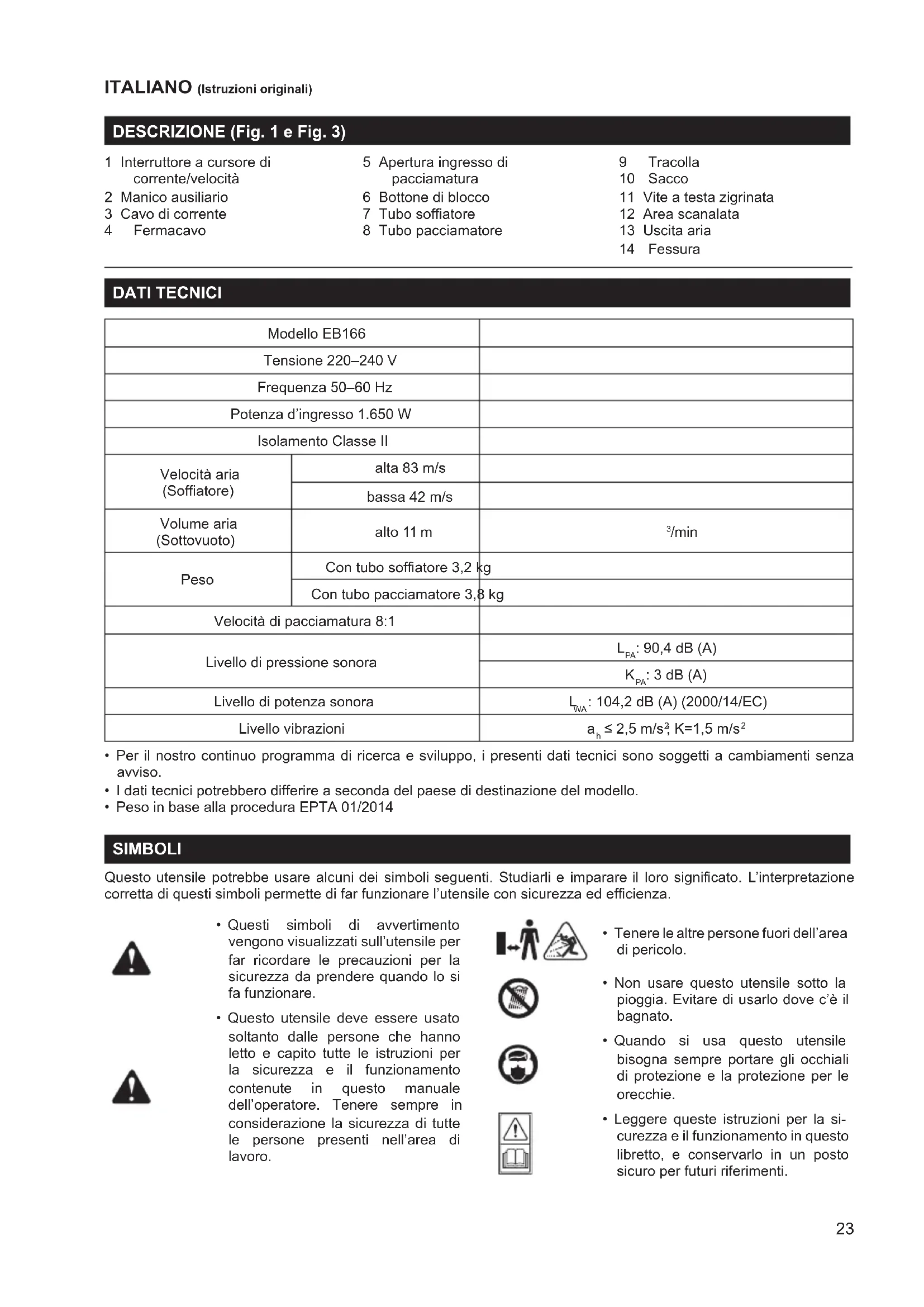

MANUALE UTENTE EB166 DOLMAR

DESCRIZIONE (Fig. 1 e Fig. 3)

1	Interruttore a cursore di corrente/velocità	5	Apertura ingresso di pacciamatura	9	Tracolla
				10	Sacco
2	Manico ausiliario	6	Bottone di blocco	11	Vite a testa zigrinata
3	Cavo di corrente	7	Tubo soffiatore	12	Area scanalata
4	Fermacavo	8	Tubo pacciamatore	13	Uscita aria
				14	Fessura

DATI TECNICI

Modello EB166
Tensione 220–240 V
Frequenza 50–60 Hz
Potenza d'ingresso 1.650 W
Isolamento Classe II
Velocità aria(Soffiatore)	alta 83 m/s
	bassa 42 m/s
Volume aria(Sottovuoto)	alto 11 m	^3 /min
Peso	Con tubo soffiatore 3,2 kg
	Con tubo pacciamatore 3,8 kg
Velocità di pacciamatura 8:1
Livello di pressione sonora		L_PA : 90,4 dB (A)
		K_PA : 3 dB (A)
Livello di potenza sonora		L_WA : 104,2 dB (A) (2000/14/EC)
Livello vibrazioni		a_h ≤ 2,5 m/s^2 , K=1,5 m/s^2

• Per il nostro continuo programma di ricerca e sviluppo, i presenti dati tecnici sono soggetti a cambiamenti senza avviso.
• I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.
• Peso in base alla procedura EPTA 01/2014

SIMBOLI

Questo utensile potrebbe usare alcuni dei simboli seguenti. Studiarli e imparare il loro significato. L'interpretazione corretta di questi simboli permette di far funzionare l'utensile con sicurezza ed efficienza.

- Questi simboli di avvertimento vengono visualizzati sull'utensile per far ricordare le precauzioni per la sicurezza da prendere quando lo si fa funzionare.

- Questo utensile deve essere usato soltanto dalle persone che hanno letto e capito tutte le istruzioni per la sicurezza e il funzionamento contenute in questo manuale dell'operatore. Tenere sempre in considerazione la sicurezza di tutte le persone presenti nell'area di lavoro.

- Tenere le altre persone fuori dell'area di pericolo.

- Non usare questo utensile sotto la pioggia. Evitare di usarlo dove c'è il bagnato.

- Quando si usa questo utensile bisogna sempre portare gli occhiali di protezione e la protezione per le orecchie.

- Leggere queste istruzioni per la sicurezza e il funzionamento in questo libretto, e conservarlo in un posto sicuro per futuri riferimenti.

• Orifizio di alimentazione pericoloso. Tenere le mani e i piedi fuori dalle aperture mentre la macchina sta funzionando.
• Ventole rotanti. Tenere le mani e i piedi fuori dalle aperture mentre la macchina sta funzionando.
• Rimuovere la spina dalla presa elettrica di rete prima di effettuare la pulizia, la manutenzione, o qualora il cavo sia danneggiato.
• I prodotti elettrici di scarto non vanno gettati con i rifiuti domestici. Farli riciclare nei centri appositi. Chiedere istruzioni alle autorità locali o al rivenditore.
• Doppio isolamento

AVVERTENZE RELATIVE ALLA SICUREZZA

1. Istruzioni importanti per la sicurezza

• Leggere attentamente tutte le istruzioni per la sicurezza e il funzionamento prima di usare questo prodotto. Prestare una particolare attenzione a tutte le sezioni di questo manuale di istruzioni con i simboli e le note di avvertimento. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe causare scosse elettriche, bruciature e/o un grave incidente.
• Questo utensile è progettato per la soffiatura e la pacciamatura. Non si deve mai usare l'utensile per uno scopo diverso da quello per il quale è progettato, come per gonfiare i palloni aerostatici.
• L'utensile deve essere collegato soltanto a una fonte di alimentazione con la stessa tensione di quella indicata sulla targhetta del nome, e può funzionare soltanto con una fonte di alimentazione in c.a. monofase. L'utensile ha un doppio isolamento, per cui può essere usato anche con le prese senza messa a terra.
• Conservare tutti gli avvertimenti e le istruzioni per futuri riferimenti.

2. Addestramento

• Leggere attentamente queste istruzioni. Familiarizzarsi con i controlli e l'uso corretto dell'utensile.
• Non consentire mai di utilizzare il soffiatore a bambini, persone dalle capacità fisiche, sensoriali o mentali ridotte o con carenza di esperienza e preparazione, o a persone che non abbiano familiarità con le presenti istruzioni. Le normative locali potrebbero limitare l'età dell'operatore.
• L'utensile non deve mai essere usato quando nelle vicinanze ci sono persone, soprattutto bambini, o animali domestici.
• L'operatore o l'utilizzatore è responsabile degli incidenti o pericoli causati ad altre persone o alla loro proprietà.

3. Preparativi

• Per utilizzare l'utensile bisogna sempre calzare scarpe consistenti e indossare pantaloni lunghi.

• Vestirsi in modo appropriato - Non indossare ampi vestiti o gioielli. Essi possono impigliarsi nelle parti mobili. Per i lavori all'aperto si consiglia di indossare guantoni robusti e scarpe consistenti.

• Indossare una protezione per i capelli per contenere i capelli lunghi. Durante il lavoro usare occhiali di protezione.

• Si consiglia di usare una mascherina di protezione per evitare irritazioni causate dalla polvere.
• Prima dell'uso, controllare se il cavo di alimentazione e il cavo di prolunga mostrano segni di danni o di usura. Non usare l'utensile se il cavo di alimentazione è danneggiato o usurato.
• L'utensile non deve mai essere usato con protezioni o schermi difettosi, o senza dispositivi di protezione, per esempio con il sacco di raccolta non installato.
• Usare soltanto un cavo di prolunga resistente all'azione degli agenti atmosferici, con la taratura appropriata all'utensile.

4. Funzionamento

• Il cavo deve sempre essere diretto dietro e discosto dall'utensile.
• Se il cavo viene danneggiato durante l'uso, staccarlo immediatamente dalla fonte di alimentazione. NON TOCCARE IL CAVO PRIMA DI STACCARLO DALLA FONTE DI ALIMENTAZIONE. Non usare l'utensile se il cavo di alimentazione è danneggiato o usurato.
• Non trasportare l'utensile tenendolo per il cavo.
• Evitare gli ambienti pericolosi - Non usare l'utensile nei luoghi bagnati o umidi.

• Scollegare l'utensile dall'alimentazione di rete nei casi seguenti:

• ogni volta che si lascia l'utensile.

• prima di rimuovere un'ostruzione.

• prima di effettuare controlli, pulizia o interventi sull'utensile.

• Spegnere immediatamente l'utensile, scollegarlo dall'alimentazione di rete e ispezionarlo alla ricerca di ostruzioni o danni all'unità nei casi seguenti:
  – dopo aver colpito un corpo estraneo.

• qualora l'utensile inizi a vibrare in modo anomalo.

- L'utensile deve essere usato soltanto di giorno o dove c'è una buona illuminazione artificiale.

- Non protendersi eccessivamente e mantenersi sempre in posizione bilanciata.

- Fare sempre attenzione dove si mettono i piedi nei pendii.

• Camminare, mai correre.

- Mantenere tutti gli ingressi dell'aria di raffreddamento esenti da detriti.

- Mai soffiare i detriti nella direzione degli astanti.

- L'utensile deve essere alimentato mediante un dispositivo di corrente residua con una corrente di sgancio non superiore ai 30 mA.

5. Manutenzione e magazzinaggio

• Prima di sottoporre a interventi di assistenza, ispezionare o riporre l'utensile, o prima di sostituire un accessorio, spegnere l'utensile, rimuovere la spina dalla presa elettrica di rete e attendere che tutte le parti in movimento si arrestino completamente. Far raffreddare l'utensile prima di effettuare eventuali ispezioni, regolazioni, e così via. Sottoporre a manutenzione con cura il soffiatore e mantenerlo pulito.
• Mantenere stretti tutti i dadi, bulloni e viti, in modo da assicurarsi che l'utensile sia in condizioni di funzionamento sicure.

• Controllare frequentemente che l'utensile non presenti segni di usura o di deterioramento.

• Sostituire le parti usurate o danneggiate.

• Usare soltanto ricambi e accessori genuini.
• Conservare gli utensili al riparo - Quando non vengono usati, gli utensili devono essere tenuti al riparo in un luogo asciutto, alto o sotto chiave, fuori della portata dei bambini.

6. Regole supplementari per la sicurezza del soffiatore/pacciamatore

• Indossare sempre un abbigliamento di protezione adeguato quando si fa funzionare l'utensile, in modo da evitare danni al viso, occhi, mani, piedi, testa o udito. Usare occhiali di protezione o una visiera, stivaletti o scarpe robuste, pantaloni lunghi, guantoni da lavoro, un casco e protezioni delle orecchie.
• L'utensile non deve essere avviato quando è capovolto o non è in posizione corretta di funzionamento.
• Spegnere il motore e staccare l'utensile dalla fonte di alimentazione quando non viene usato, se lo si lascia incustodito, se lo pulisce o lo si sposta da un luogo a un altro, oppure se il cavo di prolunga è impigliato o danneggiato.
• Non usare l'utensile vicino alle persone, soprattutto i bambini o gli animali domestici. Spegnerlo se si avvicinano troppo. Usando l'utensile, mantenere una distanza di sicurezza di almeno 5 m dalle altre persone.
• Mai dirigere il tubo soffiatore sugli astanti o sugli animali domestici. Mai soffiare detriti in direzione degli astanti o animali domestici. L'operatore è responsabile degli incidenti o pericoli causati ad altre persone o alla loro proprietà.
• Non maneggiare la spina di corrente o l'utensile con le mani bagnate, e non usare l'utensile sotto la pioggia.
• Usare soltanto cavi di prolunga designati per l'uso all'aperto. Tenere il cavo di prolunga lontano dal calore, olio e bordi taglienti.
• Accertarsi che il cavo di prolunga sia fissato in modo da evitare che si stacchi dalla spina durante l'uso.
• Mantenere tutti gli ingressi dell'aria e il tubo soffiatore esenti da polvere, filacce, capelli e altro materiale che potrebbe causare una riduzione del flusso dell'aria.
• Mantenere una posizione bilanciata e stabile durante l'uso dell'utensile.
• Non accendere l'utensile in spazi chiusi o scarsamente ventilati, oppure in presenza di sostanze come liquidi, gas e polveri, infiammabili e/o esplosivi.
• Non distrarsi e concentrarsi sempre in ciò che si sta facendo. Usare buon senso. Non si deve mai far funzionare l'utensile in caso di stanchezza, malattia o sotto l'influenza di alcol, medicine o droghe.
• Non far funzionare l'utensile con i capelli lunghi sciolti o con gioielli non aderenti. Legare dietro la testa i capelli lunghi sciolti, e rimuovere i gioielli non aderenti.
• Evitare che l'utensile raccolga materiali che bruciano o combusti senza fiamma, come mozziconi di sigarette, ceneri, ecc.
• Non cercare di raccogliere oggetti frantumabili, come vetro, plastica, ceramica, ecc.
• Non eseguire l'operazione di pacciamatura senza aver montato il sacco di raccolta.
• Non usare l'utensile nella modalità di pacciamatura o di soffiatura sulle superfici ghiaiose.

• Usare l'utensile soltanto in pieno giorno o sotto luce artificiale adeguata.

• Se non si usa l'utensile, riporlo in un luogo asciutto e fuori della portata dei bambini.

• Dopo l'uso, staccare l'utensile dalla fonte di alimentazione e controllare se ci sono segni di usura o danni. Nel caso di un qualsiasi minimo dubbio, rivolgersi a un centro di servizio autorizzato.
• Usare l'utensile soltanto secondo le istruzioni di questo manuale.
• Controllare regolarmente che le viti siano strette.
• Usare soltanto i ricambi e gli accessori consigliati dal produttore.
• Non cercare di riparare l'utensile o di accedere alle parti interne. Rivolgersi soltanto a un centro di servizio autorizzato.
• Si consiglia di usare l'utensile con un dispositivo di corrente residua (RCD) con una corrente di sgancio non superiore ai 30 mA.

MONTAGGIO

DISIMBALLAGGIO

• Rimuovere con cura il prodotto e tutti gli accessori dalla scatola.
• Controllare con cura il prodotto per accertarsi che durante la spedizione non si sia rotto o abbia subito danni.
• Non disfarsi del materiale di imballaggio finché non si è controllato con cura e fatto funzionare in modo soddisfacente il prodotto.
• Se una qualsiasi parte è danneggiata o manca, rivolgersi a un centro di servizio Dolmar per l'assistenza.

L'utensile viene fornito con alcune parti non montate. Per il loro montaggio, procedere come segue:

AVVERTIMENTO:

- Per evitare gravi incidenti, prima di attaccare o di rimuovere i tubi bisogna accertarsi che l'interruttore sia sulla posizione OFF, che l'utensile sia staccato dalla fonte di alimentazione e che i rotori si siano fermati.

MONTAGGIO COME SOFFIATORE (Fig. 3)

- Spingere in avanti il tubo soffiatore finché le aree scanalate sull'alloggiamento del soffiatore scattano nelle fessure del tubo.

MONTAGGIO COME PACCIAMATORE (accessorio opzionale) (Fig. 2)

• Inserire insieme i tubi pacciamatori anteriore e posteriore finché si bloccano (vedere la Fig. 2).
• Allentare la vite a testa zigrinata e aprire l'apertura d'ingresso di pacciamatura (vedere la Fig. 2.1).
• Inserire la parte a cuneo del tubo pacciamatore nella tasca (vedere la Fig. 2.2). Fissare il tubo pacciamatore serrando la vite a testa zigrinata (vedere la Fig. 2.3).
• Per rimuovere i tubi pacciamatori, seguire il procedimento inverso dei passi sopra.
• Inserire l'adattatore del sacco nell'apertura del soffiatore. Bloccare l'adattatore del sacco con il bottone di blocco. Per rimuovere il sacco, premere semplicemente il bottone di blocco e rimuovere il sacco (vedere la Fig. 4).

NOTA:

- Per liberare un tubo o rotore bloccato potrebbe essere necessario rimuovere il tubo soffiatore o i tubi pacciamatori.

INSTALLAZIONE DEL SACCO CON LA TRACOLLA (Fig. 4)

- Stando in piedi in posizione di lavoro, regolare la lunghezza secondo le dimensioni del proprio corpo. Tirare l'appendice per allungare, o tirare la cinghia per accorciare.

FUNZIONAMENTO

COLLEGAMENTO DEL CAVO DI CORRENTE (Fig. 5)

• Fissare il cavo di prolunga all'alloggiamento del motore usando il fermacavo. Ciò impedisce la rimozione accidentale del cavo elettrico.
• Collegare l'estremità femmina del cavo di prolunga alla spina dell'unità.

AVVIO/ARRESTO DEL SOFFIATORE/PACCIAMATORE (Fig. 6)

• Per accendere, spingere l'interruttore a cursore di corrente/velocità. '1' indica la bassa velocità del motore, e '2' l'alta velocità.
• Per spegnere, spingere l'interruttore su '0'.

IMPORTANTE:

- Nella modalità di pacciamatura (accessorio opzionale), il soffiatore DEVE essere sulla posizione dell'alta velocità.

MODO DI TENERE L'UTENSILE

Prima di avviare l'unità, stare diritti in posizione di lavoro. Controllare quanto segue:

- Indossare un abbigliamento adatto, come scarponi, occhiali di sicurezza o di protezione, protezioni delle orecchie, quantoni, pantaloni lunghi e una camicia con le maniche lunghe.

AVVERTIMENTO:

- Per evitare gravi incidenti quando si fa funzionare questa unità, mettersi sempre occhiali di protezione o di sicurezza conformi EN 166 o ANSI Z87.1. Indossare una visiera o una mascherina antipolvere nei luoghi polverosi.

AVVERTIMENTO:

- Per evitare gravi incidenti o danni all'unità, accertarsi che il tubo soffiatore o i tubi pacciamatori e il sacco siano in posizione prima di far funzionare l'unità.

SUGGERIMENTI PER L'USO (Fig. 7)

• Prima di avviare l'unità, accertarsi che non sia diretta su qualcuno o su detriti sparsi.
• Accertarsi che l'unità sia in buone condizioni di funzionamento. Accertarsi che i tubi e le protezioni siano in posizione e fissati saldamente.
• Tenere sempre l'unità con entrambe le mani durante il lavoro.
• Tenere saldamente entrambi il manico anteriore e posteriore o le impugnature.
• Per ridurre il rischio di perdita dell'udito causata dal livello del suono, sono necessarie le protezioni per le orecchie.
• Usare la tracolla quando si usa l'unità come pacciamatore.

• Accertarsi che il sacco sia installato correttamente e chiuso con la lampo (usando l'unità come pacciamatore).

• Far funzionare l'attrezzatura elettrica soltanto nelle ore ragionevoli - non la mattina presto o la notte tardi, quando si potrebbe disturbare la gente. Osservare le ore prescritte nelle norme locali. Si consiglia in genere dalle 9:00 a.m. alle 5:00 p.m., dal lunedì al sabato.

• Per ridurre i livelli del rumore, limitare il numero dei pezzi dell'attrezzatura usati in una volta.
• Per ridurre i livelli del rumore, far funzionare l'utensile alla velocità bassa se possibile.
• Usare rastrelli e scope per spargere i detriti prima della soffiatura.
• In condizioni di polvere, bagnare leggermente le superfici.
• Conservare l'acqua usando soffiatori elettrici al posto dei tubi per le applicazioni sui prati e giardini, comprese le aree quali zanelle, schermi, patii, graticole, portici e giardini.
• Fare attenzione ai bambini, animali domestici, finestre aperte o automobili appena lavate, e soffiare via sicuramente i detriti.
• Dopo l'uso, pulire il soffiatore e l'altra attrezzatura. Disfarsi dei detriti in modo appropriato.

NOTA:

- Accertarsi che l'apertura d'ingresso di pacciamatura sia completamente chiusa e bloccata.

APERTURE DI VENTILAZIONE

- Mai coprire le aperture di ventilazione. Tenerle libere da ostruzioni e detriti. Esse devono sempre rimanere libere per il corretto raffreddamento del motore.

AVVERTIMENTO:

- Per evitare gravi incidenti, non indossare ampi vestiti o articoli, come sciarpe, laccetti, catenelle, cravatte, ecc., che possono essere attirati nelle aperture di ventilazione. Legare i capelli lunghi, per assicurarsi che non vengano attirati nelle aperture di ventilazione.

Tenere saldamente il soffiatore. Spazzare da lato a lato con la bocchetta alcuni centimetri sopra il suolo o pavimento. Fare avanzare lentamente l'unità mantenendo la pila di detriti accumulati davanti a sé. La maggior parte delle operazioni di soffiatura sono più adatte alle basse velocità, piuttosto che a quelle alte. La soffiatura alla velocità alta è un modo migliore per spostare oggetti più pesanti, come grossi detriti o ghiaia.

FUNZIONAMENTO COME PACCIAMATORE (accessorio opzionale)

Tenere saldamente l'utensile inclinando i tubi pacciamatori (5–10 cm), e usare una azione di spazzolatura per raccogliere i detriti. I detriti fluiscono nel sacco. Gli oggetti come le piccole foglie e i rametti vengono pacciamati quando passano attraverso l'alloggiamento della ventola. Per una vita più lunga del sacco e per migliorare le prestazioni, svuotare spesso il sacco.

PULIZIA DI UN TUBO/ROTORE BLOCCATO

AVVERTIMENTO:

- Per evitare gravi incidenti, accertarsi che l'unità sia spenta e staccata dalla fonte di alimentazione prima di pulire il rotore.

AVVERTIMENTO:

• Per evitare gravi incidenti, indossare sempre guantoni per proteggersi dalle lame del rotore o altri oggetti aguzzi.
• Spingere l'interruttore a cursore di corrente/velocità sulla posizione OFF, e aspettare finché l'unità si arresta completamente.
• Staccare l'unità dalla fonte di alimentazione.
• Rimuovere il tubo soffiatore, i tubi pacciamatori e il sacco.
• Rimuovere con cura il materiale che blocca il tubo o il rotore. Controllare che le lame non siano danneggiate. Far ruotare a mano le lame del rotore per accertarsi di avere eliminato completamente l'osstruzione.
• Reinstallare il tubo soffiatore, i tubi pacciamatori e il sacco.
• Collegare di nuovo l'unità alla fonte di alimentazione.

MANUTENZIONE

AVVERTIMENTO:

• Mai usare acqua per pulire il prodotto, e usare invece soltanto un panno asciutto. Mai usare benzina, benzolo, solventi, alcol o sostanze similari. Si potrebbero causare scolorimenti, deformazioni o crepe.
• Spegnere l'unità e staccarla dalla fonte di alimentazione prima di pulirla o di controllarla.
• Svuotare sempre il sacco di raccolta.
• Conservare sempre il prodotto in un luogo asciutto, accertandosi che il cavo non venga danneggiato.

PULIZIA DEL SACCO DI RACCOLTA

• Svuotare il sacco di raccolta dopo ciascun utilizzo, per evitare deterioramenti e ostruzioni del flusso dell'aria che riducono le prestazioni dell'unità.
• Pulire il sacco di raccolta come necessario. Con la protezione degli occhi, rivoltare il sacco della polvere dopo lo svuotamento iniziale, e scuoterlo vigorosamente per far uscire la polvere e i detriti.

ROTTAMAZIONE

I prodotti elettrici di scarto non devono essere gettati via con i rifiuti domestici. Farli riciclare nei centri appositi. Chiedere istruzioni alle autorità locali o al rivenditore.

INFORMAZIONI PER LA MANUTENZIONE E IL MAGAZZINAGGIO

Prima della pulizia o di un qualsiasi intervento di manutenzione, accertarsi sempre che la spina di corrente sia staccata dalla fonte di alimentazione elettrica. Alla fine dell'utilizzo dell'utensile, controllare sempre che sia pulito ed esente da sporco e detriti.

• Per pulire l'utensile non si devono usare solventi.
• Conservare l'utensile in un luogo asciutto e fuori della portata dei bambini.

MANUTENZIONE DEL CAVO DI CORRENTE

Se la sostituzione del cavo di alimentazione diventa necessaria, essa deve essere eseguita da un centro di servizio autorizzato per evitare pericoli alla sicurezza.

Se il cavo di alimentazione è danneggiato, deve essere sostituito da un centro di assistenza Dolmar, per evitare pericoli.

CORREZIONE DEI PROBLEMI

PROBLEMA CAUSA PROBABILE RIMEDIO
L’unità non soffia o pacciama.	1. Il sacco è pieno. 1. Svuotare il sacco.
	2. Tubo bloccato 2. Eliminare l’ostruzione.
	3. Rotore bloccato 3. Eliminare l’ostruzione.
	4. Sacco sporco 4. Pulire il sacco.
	5. Sacco lacerato 5. Sostituire il sacco.
	6. Sacco non allacciato 6. Allacciare il sacco con la lampo.
	7. Unità staccata dalla fonte di alimentazione	7. Collegarla a una presa di corrente o a un cavo di prolunga.
L’unità non si avvia. 1. L’unità è staccata dalla fonte di alimentazione.		1. Accertarsi che il cavo sia collegato a una presa di corrente.
		2. L’interruttore a cursore di cor-rente/velocità è sulla posizione OFF.
		3. I tubi pacciamatori e il sacco non sono installati correttamente.
		4. L’apertura d’ingresso/coperchio non sono chiusi.
		5. La corrente è saltata.

DICHIARAZIONE DI CONFORMITÀ CE

Solo per i paesi europei

La dichiarazione di conformità CE è inclusa come

Allegato A al presente manuale di istruzioni.

BESCHRIJVING (Fig. 1 en Fig. 3)
